Расчет воздуховодов и фасонных изделий по формулам онлайн

Потери давления

Находясь в воздуховоде вентиляционной системы воздух испытывает некоторое сопротивление. Чтобы его можно было преодолеть, в системе должен быть соответствующий уровень давления. Общепринято, что давление воздуха измеряется в собственных единицах — Па.

Все необходимы расчёты проводятся с помощью специализированной формулы:

P = R * L + Ei * V2 * Y/2,

Здесь P – давление; R – частичные изменения уровня давления; L – общие размеры всего воздуховода (длина); Ei – коэффициент всевозможных потерь (суммировано); V – скорость воздуха в сети; Y – плотность воздушных потоков.

Ознакомится со всевозможными условными обозначениями, встречающимися в формулах, возможно при помощи специальной литературы (справочников). При этом, значение Ei уникально в каждом отдельном случае из-за зависимости от определённого типа вентиляции.

1 Причины проблем с вентиляцией

Если вычисления произведены правильно, то поступление чистого воздуха нормальной влажности, а также удаление неприятных запахов будет максимально допустимым. В противоположном случае гарантировано образование плесени, грибка в ванных и туалетах, постоянная духота в кухнях и комнатах. Ситуация усугубляется тем, что практически все помещения оборудуются герметичными пластиковыми окнами без щелевой вентиляции. Приходится компенсировать недостаток свежего воздуха принудительно.

Ещё одной причиной проблем с ликвидацией отработанных масс, неприятных ароматов и избыточных водяных паров являются засоры и разгерметизация вентиляционных труб. Негативное влияние на микроклимат может оказать перепланировка помещений в том случае, если не прибегнуть к инженерной помощи при расчёте площади воздуховодов при модернизации вентиляции в соответствии с новыми параметрами.

Проще всего зафиксировать проблемы в этой системе с помощью проверки присутствия тяги. Для этого к вытяжному каналу надо поднести лист бумаги или горящую спичку. Применение открытого огня в помещениях с газовым нагревательным оборудованием не рекомендуется. Если отклонение явно заметно, то о проблемах говорить не приходится. В случае обратного результата следует выяснить причины отсутствия притока свежего воздуха и приступить к их устранению, что может потребовать заново пересчитать все параметры.

https://youtube.com/watch?v=khrWvneWBdQ

Распределение объемов вытяжки по помещениям и определение площади поперечного сечения каналов

Итак, найден объем воздуха, который должен поступить помещения квартиры в течение часа и, соответственно, выведен за это же время.

Далее, исходят их количества вытяжных каналов, имеющихся (или планируемых к организации – при проведении самостоятельного строительства) в квартире или доме. Полученный объем необходимо распределить между ними.

Для примера, вернемся к таблице выше. Через три вентиляционных канала (кухня, санузел и ванная) необходимо отвести 240 кубометров воздуха в час. При этом из кухни по расчетам должно отводиться не менее 125 м³, из ванной и туалета по нормативам – не менее, чем по 25 м³. Больше – пожалуйста.

Поэтому напрашивается такое решение: кухне «отдать» 140 м³/час, а оставшееся — разделить поровну между ванной и санузлом, то есть по 50 м³/час.

Ну а зная объем, который необходимо отвести в течение определённого времени – несложно подсчитать ту площадь вытяжного канала, которая гарантированно справится с задачей.

Правда, для расчетов требуется еще и значение скорости воздушного потока. А она тоже подчиняется определённым правилам, связанным с допустимыми уровнями шума и вибрации. Так, скорость потока воздуха на вытяжных вентиляционных решетках при естественной вентиляции должна быть в пределах диапазона 0,5÷1,0 м/с.

Приводить формулу расчета здесь не будем – сразу предложим читателю воспользоваться онлайн-калькулятором, который определит требуемую минимальную площадь сечения вытяжного канала (отдушины).

Калькулятор расчета минимальной площади сечения вентиляционной отдушины

Обладая элементарными знаниями в геометрии, полученную площадь несложно привести к размерам прямоугольника. Правда, при этом должно соблюдаться условие – соотношение длинной и короткой стороны – не более, чем 3:1.

Нередко вентиляционные решетки имеют и круглое окно. Значит, необходимо пересчитать площадь сечения в диаметр. Или же требуется сделать переход от прямоугольного сечения на круглое. В обоих случаях будет полезен третий калькулятор, предназначенный специально для такой цели.

Полученное значение будет ориентиром при приобретении стандартных деталей с круглым сечением. Естественно, округление при этом делается в бо́льшую сторону.

Объем данной статьи не позволяет рассмотреть все нюансы организации вентиляции жилого дома или квартиры. Но в этом и нет особой нужды, так как на страницах нашего портала уже имеется специальная публикация, в которой проблемы естественной вентиляции рассматриваются со всеми подробностями.

Как рассчитать площадь трубы: фасонные изделия

Для определения необходимых значений фасонных элементов коммуникации предпочтительнее воспользоваться онлайн-калькулятором. Этот способ является наиболее быстрым, не требующим никаких профессиональных знаний. От количества и геометрических характеристик вспомогательных изделий зависит производительность системы в целом. Выполнить ручной подсчет для каждого из них – очень сложная задача, справиться с которой под силу разве что человеку с инженерным образованием.

Стоит отметить, что даже инженеры при выполнении подобных вычислений используют специальные таблицы и значения. Для расчета фасонных изделий воздуховодов используются специальные программы, с которыми работают проектировщики.

Рассмотрим наиболее распространенные фасонные изделия, которые используются в воздушно-транспортных коммуникациях:

• отвод;
• переходник для диаметра;
• переходник для формы;
• тройник (прямоугольный или круглый);
• отвод в виде буквы S (утка);
• зонт.

С помощью калькулятора сделать все необходимые расчеты сможет даже человек без инженерного образования

Каждый из вышеперечисленных элементов играет очень важную роль в системе и требует отдельного расчета. В интернете нетрудно найти онлайн-калькулятор, который поможет выполнить расчет фасонных частей воздухораспределительной системы. Основное, что требуется от человека, производящего такие вычисления, – внимательность.

Расчет воздуховодов и фасонных частей включает в себя несколько основных геометрических и физических параметров. Такая операция должна выполняться в обязательном порядке перед установкой вентиляционной системы. Разобравшись в формулах, вы сможете определить все необходимые значения будущей коммуникации без денежных затрат. Помните, что специалисты способны справиться с этой задачей гораздо быстрее, причем в этом случае вероятность допущения ошибок будет минимальной.

Алгоритм выполнения расчетов

При проектировании, настройке или модификации уже действующей вентиляционной системы обязательно выполняются расчеты воздуховода. Это необходимо для того, чтобы правильно определить его параметры с учетом оптимальных характеристик производительности и шума в актуальных условиях.

При выполнении расчетов большое значение имеют результаты замеров расхода и скорости движения воздуха в воздушном канале.

Расход воздуха – объем воздушной массы, поступающий в систему вентиляции за единицу времени. Как правило, этот показатель измеряется в м³/ч.

Скорость движения – величина, которая показывает, насколько быстро воздух перемещается в системе вентиляции. Этот показатель измеряется в м/с.

Если известны эти два показателя, можно рассчитать площадь круглых и прямоугольных сечений, а также давление, необходимое для преодоления локального сопротивления или трения.

Составляя схему, нужно выбрать угол зрения с того фасада здания, который расположен в нижней части планировки. Воздуховоды отображаются сплошными толстыми линиями

Чаще всего используется следующий алгоритм проведения вычислений:

1. Составление аксонометрической схемы, в которой перечисляются все элементы.
2. На базе этой схемы рассчитывается длина каждого канала.
3. Измеряется расход воздуха.
4. Определяется скорость потока и давление на каждом участке системы.
5. Выполняется расчет потерь на трение.
6. С использованием нужного коэффициента выполняется расчет потерь давления при преодолении локального сопротивления.

При выполнении расчетов на каждом участке сети воздухораспределения получаются разные результаты. Все данные нужно уравнять посредством диафрагм с веткой наибольшего сопротивления.

Вычисление площади сечения и диаметра

Правильный расчет площади круглых и прямоугольных сечений очень важен. Неподходящий размер сечения не позволит обеспечить нужный воздушный баланс.

Слишком большой воздуховод займет много места и уменьшит эффективную площадь помещения. Если выбрать слишком маленький размер каналов, будут появляться сквозняки, так как увеличится давление потока.

Для того, чтобы рассчитать необходимую площадь сечения (S), нужно знать значения расхода и скорости движения воздуха.

Для вычислений используется следующая формула:

S = L/3600*V,

при этом L – расход воздуха (м³/ч), а V – его скорость (м/с);

Используя следующую формулу, можно посчитать диаметр воздуховода (D):

D = 1000*√(4*S/π), где

S – площадь сечения (м²);

π – 3,14.

Если планируется установка прямоугольных, а не круглых воздуховодов, вместо диаметра определяют необходимую длину/ширину воздушного канала.

Все полученные значения сопоставляют со стандартами ГОСТ и выбирают изделия, наиболее близкие по диаметру или площади сечения

При выборе такого воздуховода в расчет берется примерное сечение. Используется принцип a*b ≈ S, где a – длина, b – ширина, а S – площадь сечения.

Согласно нормативам, соотношение ширины и длины не должно быть выше 1:3. Также следует пользоваться таблицей типовых размеров, предоставляемой заводом-изготовителем.

Чаще всего встречаются такие размеры прямоугольных каналов: минимальные габариты – 0,1 м х 0,15 м, максимальные – 2 м х 2 м. Преимущество круглых воздуховодов в том, что они отличаются меньшим сопротивлением и, соответственно, создают меньше шума при работе.

Расчет потери давления на сопротивление

По мере продвижения воздуха по магистрали создается сопротивление. Для его преодоления вентилятор приточной установки создает давление, которое измеряют в Паскалях (Па).

Потерю давления можно снизить, увеличив сечение воздуховода. При этом может быть обеспечена примерно одинаковая скорость потока в сети

Для того, чтобы подобрать подходящую приточную установку с вентилятором нужной производительности, необходимо рассчитать потерю давления на преодоление локального сопротивления.

Применяется эта формула:

P=R*L+Ei*V2*Y/2, где

R – удельная потеря давления на трение на определенном участке воздуховода;

L – длина участка (м);

Еi – суммарный коэффициент локальной потери;

V – скорость воздуха (м/с);

Y – плотность воздуха (кг/м3).

Значения R определяются по нормативам. Также этот показатель можно рассчитать.

Если сечение воздуховода круглое, потери давления на трение (R) рассчитываются следующим образом:

R = (X*D/В) * (V*V*Y)/2g, где

X – коэфф. сопротивления трения;

L – длина (м);

D – диаметр (м);

V – скорость воздуха (м/с), а Y – его плотность (кг/ м³);

g – 9,8 м/с².

Если же сечение не круглое, а прямоугольное, в формулу необходимо подставить альтернативный диаметр, равный D = 2АВ/(А + В), где А и В – стороны.

Расчет воздуховодов вентиляции

При устройстве системы вентиляции важно правильно подобрать и определить параметры всех элементов системы. Необходимо найти требуемое количество воздуха, подобрать оборудование, рассчитать воздуховоды, фасонные элементы и другие комплектующие вентиляционной сети

Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее

Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее.

Воздуховоды необходимо рассчитывать с двух точек зрения. Во-первых, подбирается необходимое сечение и форма. При этом необходимо учитывать количество воздуха и другие параметры сети. Также уже при изготовлении рассчитывается количество материала, например, жести, для изготовления труб и фасонных элементов. Такой расчет площади воздуховодов позволяет заранее определить количество и стоимость материала.

Типы воздуховодов

Для начала пару слов скажем и материалах и типах воздуховодов

Это важно из-за того, что в зависимости от формы воздуховодов существуют особенности его расчета и выбора площади поперечного сечения. Также важно ориентироваться и на материал, так как от него зависит особенности движения воздуха и взаимодействие потока со стенками

Если коротко, то воздуховоды бывают:

Если коротко, то воздуховоды бывают:

• Металлические из оцинкованной или черной стали, нержавейки.
• Гибкие из алюминиевой или пластиковой пленки.
• Жесткие пластиковые.
• Тканевые.

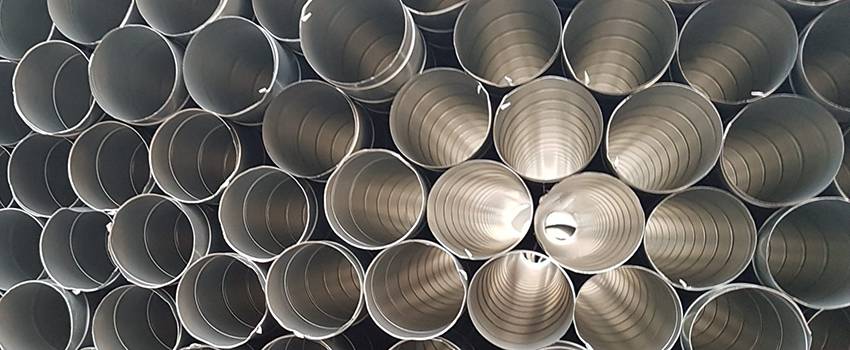

По форме воздуховоды изготовливаются круглого сечения, прямоугольного и овального. Наиболее часто используются круглые и прямоугольные трубы.

Большая часть из описанных воздуховодов изготовливаются в заводских условиях, например, гибкие из пластика или тканевые, и изготовить их на объекте или в небольшой мастерской сложно. Большая часть изделий, которым требуется расчет, производят из оцинкованной стали или нержавейки.

Из оцинкованной стали изготовляются как прямоугольные, так и круглые воздуховоды, причем для производства не требуется особо дорогостоящее оборудование. В большинстве случаев достаточно гибочного станка и устройства для изготовления круглых труб. Не считая мелкого ручного инструмента.

Расчет поперечного сечения воздуховода

Основная задача, которая возникает при расчете воздуховодов – это выбор поперечного сечения и формы изделия. Этот процесс проходит при проектировании системы как в специализированных компаниях, так и при самостоятельном изготовлении. Необходимо провести расчет диаметра воздуховода или сторон прямоугольника, выбрать оптимальное значение площади поперечного сечения.

Расчет поперечного сечения проводят двумя способами:

• допустимых скоростей;
• постоянной потери давления.

Метод допустимых скоростей проще для неспециалистов, поэтому рассмотрим в общих чертах его.

Расчет сечения воздуховодов методом допустимых скоростей

Расчет сечения воздуховода вентиляции методом допустимых скоростей базируется на нормированной максимальной скорости. Скорость выбирается для каждого типа помещения и участка воздуховода в зависимости от рекомендуемых значений. Для каждого типа здания существуют максимально допустимые скорости в магистральных воздуховодах и ответвлениях, выше которых использование системы затруднено из-за шума и сильных потерь давления.

Рис. 1 (Схема сети для расчета)

В любом случае, перед началом расчета необходимо составить план системы. Для начала необходимо рассчитать требуемое количество воздуха, которое нужно подать и удалить из помещения. На этом расчете будет базироваться дальнейшая работа.

Сам процесс расчета сечения методом допустимых скоростей упрощенно состоит из таких этапов:

1. Создается схема воздуховодов, на которой отмечаются участки и расчетное количество воздуха, которое будет по ним транспортироваться. Лучше на ней же указать все решетки, диффузоры, изменения сечения, повороты и клапаны.
2. По подобранной максимальной скорости и количеству воздуха рассчитывается сечение воздуховода, его диаметр или размер сторон прямоугольника.
3. После того, как известны все параметры системы, можно подобрать вентилятор необходимой производительности и напора. Подбор вентилятора базируется на расчете падения давления в сети. Это существенно сложнее, чем просто подобрать сечение воздуховода на каждом участке. Этот вопрос мы рассмотрим в общих чертах. Так как иногда просто подбирают вентилятор с небольшим запасом.

Для расчета необходимо знать параметры максимальной скорости воздуха. Их берут из справочников и нормативной литературы. В таблице приведены значения для некоторых зданий и участков системы.

Санитарные требования нормативных документов

Минимальное количество воздуха, подаваемое и удаляемое из комнат коттеджа вентиляционной системой, регламентируется двумя основными документами:

1. «Здания жилые многоквартирные» — СНиП 31-01-2003, пункт 9.
2. «Отопление, вентиляция и кондиционирование» — СП 60.13330.2012, обязательное Приложение «К».

Рекомендуем: Раскрутка сайтов в Гугле и ее отличия

В первом документе изложены санитарно-гигиенические требования к воздухообмену в жилых помещениях многоквартирных домов. Применяется 2 типа размерности – расход воздушной массы по объему за единицу времени (м³/ч) и часовая кратность.

Справка. Кратность воздухообмена выражается цифрой, обозначающей, сколько раз в течение 1 часа полностью обновится воздушная среда помещения.

Проветривание — примитивный способ обновления кислорода в жилище

В зависимости от назначения комнаты приточно-вытяжная вентиляция должна обеспечивать следующий расход либо количество обновлений воздушной смеси (кратность):

• гостиная, детская, спальня – 1 раз в час;
• кухня с электрической плитой – 60 м³/ч;
• санузел, ванная, туалет – 25 м³/ч;
• для топочной с твердотопливным котлом и кухни с газовой плитой требуется кратность 1 плюс 100 м³/ч в период работы оборудования;
• , сжигающим природный газ, — трехкратное обновление плюс объем воздуха, потребного для горения;
• кладовка, гардеробная и прочие подсобные помещения – кратность 0.2;
• сушильная либо постирочная – 90 м³/ч;
• библиотека, рабочий кабинет – 0.5 раз в течение часа.

Примечание. СНиП предусматривает снижение нагрузки на общеобменную вентиляцию при неработающем оборудовании либо отсутствии людей. В жилых помещениях кратность уменьшается до 0.2, технических – до 0.5. Неизменным остается требование к комнатам, где расположены газоиспользующие установки, — ежечасное однократное обновление воздушной среды.

Выброс вредных газов за счет природной тяги — самый дешевый и простой способ обновлять воздух

В п. 9 документа подразумевается, что объем вытяжки равен величине притока. Требования СП 60.13330.2012 несколько проще и зависят от числа людей, находящихся в помещении 2 часа и более:

1. Если на 1 проживающего приходится 20 м² и более площади квартиры, в комнаты обеспечивается свежий приток в объеме 30 м³/ч на 1 чел.
2. Объем приточного воздуха считается по площади, когда на 1 жильца приходится меньше 20 квадратов. Соотношение такое: на 1 м² жилища подается 3 м³ притока.
3. Если в квартире не предусмотрено проветривание (отсутствуют форточки и открывающиеся окна), на каждого проживающего необходимо подать 60 м³/ч чистой смеси независимо от квадратуры.

Перечисленные нормативные требования двух различных документов вовсе не противоречат друг другу. Изначально производительность вентиляционной общеобменной системы рассчитывается по СНиП 31-01-2003 «Жилые здания».

Результаты сверяются с требованиями Свода Правил «Вентиляция и кондиционирование» и при необходимости корректируются. Ниже мы разберем расчетный алгоритм на примере одноэтажного дома, показанного на чертеже.

Как рассчитать площадь воздуховода по формулам

Основная задача вентиляционной системы – улучшение микроклимата в помещении и очищение воздушных масс путём удаления отработанного воздуха наружу. Для качественной производительности в первую очередь необходимо выполнить проектные работы и рассчитать квадратуру воздуховодов. Во время планирования также будет определена форма труб, количество элементов, необходимых для соединения участков, размер сечения.

Расчёты можно выполнить двумя способами:

• самостоятельно при помощи формул;
• с помощью онлайн-калькулятора.

Первый случай − это самый сложный вариант, важно понимать все значения, которые используются в подсчётах. Для онлайн-калькулятора достаточно ввести исходные данные, программный комплекс самостоятельно выполнит все расчёты

Один из основных параметров для проектирования воздуховода и фасонных элементов – его конструкция

Можно подобрать трубы прямоугольного или круглого сечения. Пропускная способность круглых изделий значительно выше, чем у прямоугольных

Один из основных параметров для проектирования воздуховода и фасонных элементов – его конструкция. Можно подобрать трубы прямоугольного или круглого сечения. Пропускная способность круглых изделий значительно выше, чем у прямоугольных.

Максимальная точность в подсчётах

Как посчитать площадь воздуховода прямоугольного сечения

Чтобы правильно рассчитать площадь изделия прямоугольного сечения, необходимо знать два параметра:

• наименьшее количество перемещаемых воздушных масс;
• скорость транспортировки воздуха.

А также ещё несколько параметров напрямую зависит от размеров сечения:

• чем больше сечение, тем с меньшим шумом двигаются потоки;
• соответственно, снижаются затраты на электрическую энергию.

С другой стороны,на такую систему потребуется больше материала, соответственно, и стоимость будет намного выше. Благодаря расчётной формуле можно определить фактическую площадь сечения воздуховода:

S = А × В / 100, где

А и В – соответственно, высота и ширина сечения.

Это не единственные формулы, с помощью которых можно рассчитать площадь сечения в виде прямоугольника

Важно анализировать данные и применять только максимально проверенные показатели

Воздуховод прямоугольного сечения практически незаметен над мебелью

Статья по теме:

Как рассчитать площадь сечения круглого воздуховода

Воздуховод с сечением в виде круга не вызывает сложности при монтаже и обладает отличной пропускной способностью воздушных потоков, так как внутреннее сопротивление сведено к минимуму. Выбирать форму коммуникаций следует из личных предпочтений потребителей и внешнего оформления помещения.

Фактическая площадь рассчитывается следующим образом:

S = π × D²/400, где:

• π – константа, равная 3,14;
• D – длина элемента.

Разработаны специальные методики, например, СНиПы, в которых сравнивают расчётные фактические площади с необходимыми показателями. С их помощью можно легко подобрать оптимальный размер коммуникации.

Во время проведения расчётов нужно учитывать следующие факторы:

• площадь сечения для прямых отрезков воздуховода следует рассчитывать отдельно;
• обязательно следует учитывать сопротивление, которое будет оказываться на воздушные массы во время их транспортировки;
• проектирование должно начинаться от центральной магистрали.

Если скорость транспортировки воздушного потока превышает требуемые значения, а это напрямую влияет на шум во время эксплуатации, необходимо дополнительно приобрести специальные шумоглушители или увеличить сечение фланцевого элемента центрального канала.

Изделие площади круглого сечения

Использование штробореза

Перед тем как начать обработку стен, следует выяснить, из какого материала они изготовлены, и выбрать инструмент для штробления стен под проводку.

Наличие профессиональных принадлежностей значительно облегчит работу. Это могут быть:

• штроборез;
• молоток и зубило;
• перфоратор;
• болгарка.

Штроборез является самым эффективным инструментом. Его устройство предназначено именно для изготовления борозд в стенах. Это болгарка, снабжённая двумя дисками, которые расположены параллельно. Выполнение штробы нужного размера осуществляется засчет регулирования зазора между ними. Фиксатором выставляется одинаковая глубина канала по всей длине. При использовании других инструментов получаются перепады.

Недостатком является то, что в момент его применения образуется много пыли. В основном все штроборезы оснащены зажимами, при помощи которых к аппарату крепится труба пылесоса. Это необходимо для удобства удаления ненужного материала. Борозда под электропроводку изготавливается намного быстрее, так как режется за один проход.

Как посчитать площадь используемого материала

Расчет оптимальной площади воздуховода находится в прямой зависимости от таких факторов, как объем воздуха, подаваемого в одну или несколько комнат, скорость его движения и потери давления воздуха.

В то же время расчет количества материала, необходимого для его изготовления, зависит как от площади сечения (габаритов канала вентиляции), так и от количества помещений, в которые необходимо нагнетать , и от особенностей конструкции системы проветривания.

Проводя расчеты величины сечения, следует иметь в виду, что чем оно больше, тем меньшей будет скорость прохождения воздуха по трубам воздуховода.

Одновременно в такой магистрали будет меньше аэродинамического шума, для работы систем принудительной вентиляции потребуются меньшие затраты электроэнергии. Чтобы высчитать площадь воздуховодов, необходимо применить специальную формулу.

Для расчета суммарной площади материала, который необходимо взять для сборки воздуховодов, нужно знать конфигурацию и базовые габариты проектируемой системы. В частности, для вычисления по круглым воздухораспределительным трубам потребуются такие величины, как диаметр и общая длина всей магистрали. В то же время объем используемого материала по прямоугольным конструкциям исчисляется на основе ширины, высоты и суммарной длины воздуховода.

При общих подсчетах потребности материала для всей магистрали необходимо учитывать также отводы и полуотводы различной конфигурации. Так, правильные расчеты круглого элемента невозможны без знания его диаметра и угла поворота. В вычислении площади материала для отвода прямоугольной формы участвуют такие составляющие, как ширина, высота и угол поворота отвода.

Стоит отметить, что для каждого такого расчета используется своя формула. Чаще всего трубы и фасонные элементы изготавливаются из оцинкованной стали согласно техническим требованиям СНиП 41-01-2003 (приложение Н).
