Расчет объёмов для отопления: воды, баков, теплоносителя

Значения объемов различных составляющих

Объем воды в радиаторе:

алюминиевый радиатор — 1 секция — 0,450 литра
биметаллический радиатор — 1 секция — 0,250 литра
новая чугунная батарея 1 секция — 1,000 литр
старая чугунная батарея 1 секция — 1,700 литра.

Объем воды в 1 погонном метре трубы:

ø15 (G ½») — 0,177 литра
ø20 (G ¾») — 0,310 литра
ø25 (G 1,0″) — 0,490 литра
ø32 (G 1¼») — 0,800 литра
ø15 (G 1½») — 1,250 литра
ø15 (G 2,0″) — 1,960 литра.

Чтобы посчитать весь объем жидкости в отопительной системе нужно еще добавить объем теплоносителя в котле. Эти данные указываются в сопроводительном паспорте устройства или же взять примерные параметры:

напольный котел — 40 литров воды;
настенный котел — 3 литра воды.

Выбор котла напрямую зависит от объема жидкости в системе теплоснабжения помещения.

2 Рассчитываем мощность по площади – основная формула

Наиболее простой способ расчета необходимой мощности прибора теплогенерации – по площади дома. При анализе расчетов, проведенных на протяжении многих лет, была выявлена закономерность: 10 м2 площади можно отопить должным образом, используя 1 киловатт теплоэнергии. Это правило справедливо для зданий со стандартными характеристиками: потолок высотой 2,5–2,7 м, утепление среднее.

Если жилье вписывается в эти параметры, измеряем его общую площадь и приблизительно определяем мощность теплового генератора. Результаты расчетов всегда округляем в сторону увеличения и немного увеличиваем, чтобы иметь в запасе некоторую мощность. Используем очень простую формулу:

здесь W – это искомая мощность теплового котла;
S – общая отапливаемая площадь дома с учетом всех жилых и бытовых помещений;
Wуд – удельная мощность, необходимая для отопления 10 квадратных метров, корректируется для каждого климатического пояса.

Способ расчета необходимой мощности прибора теплогенерации

Для наглядности и большей ясности рассчитаем мощность теплогенератора для кирпичного дома. Он имеет размеры 10×12 м, умножаем и получаем S – общую площадь, равную 120 м2. Удельную мощность – Wуд принимаем за 1,0. Производим расчеты по формуле: площадь 120 м2 умножаем на удельную мощность 1,0 и получаем 120, делим на 10 – в результате 12 киловатт. Именно котел отопления мощностью 12 киловатт подойдет для дома со средними параметрами. Это исходные данные, которые будем корректировать в ходе дальнейших расчетов.

Функции расширительного бака

Согласно законам физики, вода при нагревании на 10 градусов, увеличивается в объёме на 0.3%.

Для небольшого количества воды это явление малозаметное, но для тонны или нескольких тонн, которые находятся в отопительной системе, это существенный показатель.

Появление дополнительного объёма воды может повлиять на состояние труб отопления или даже привести к их повреждениям. Для предупреждения такой ситуации устанавливается расширительный бак.

Его функции состоят в следующем:

Удаляет из системы излишек воды при её нагревании.
Обеспечивает необходимое давление и предотвращает его скачкообразные повышения (гидроудары).
Удаляет из отопительной системы воздух, который действует на неё разрушительно.

Воздух, изначально растворенный в воде, при её нагревании начинает активно выделяться (при высокой температуре показатель достигает 90%). Вместе с теплоносителем этот воздух перемещается к баку, где скапливается, а затем выводится вовне.

Мощность генератора тепла

Одним из основных узлов отопительной системы является котел: электрический, газовый, комбинированный – на данном этапе не имеет значения. Поскольку нам важна главная его характеристика – мощность, то есть количество энергии за единицу времени, которая будет уходить на отопление.

Мощность самого котла определяется по ниже приведённой формуле:

Wкотла = (Sпомещ*Wудел) / 10,

где:

Sпомещ – сумма площадей всех комнат, которые требую отопления;
Wудел – удельная мощность с учётом климатических условий местоположения (вот для чего нужно было знать климат региона).

Что характерно, для разных климатических зон имеем следующие данные:

северные области – 1,5 – 2 кВт/м2;
центральная зона – 1 – 1,5 кВт/м2;
южные регионы – 0,6 – 1 кВт/м2.

Эти цифры достаточно условны, но тем не менее дают явный численный ответ относительно влияния окружающей среды на систему отопления квартиры.

На данной карте представлены климатические зоны с разными температурными режимами. От расположения жилья относительно зоны и зависит сколько нужно тратить на обогрев метра квадратного кВатт энергии (+)

Сумма площади квартиры которую необходимо отапливать – равна общей площади квартиры и равна, то есть – 65,54-1,80-6,03=57,71 м2 (минус балкон). Удельная мощность котла для центрального региона с холодной зимой – 1,4 кВт/м2. Таким образом, в нашем примере расчётная мощность котла отопления эквивалентна 8,08 кВт.

Усредненные данные

Если по каким-либо причинам пользователь не может определить точный объем воды или антифриза в радиаторах отопления, то можно использовать усредненные данные, которые применимы к радиаторам отопления тех или иных типов. Если, скажем, взять панельный радиатор 22-го или 11-го типа, то на каждые 10 см этого отопительного устройства будет приходиться 0,5-0,25 литров теплоносителя.

Есть еще один способ определить внутренний объём радиаторной секции – закрыть нижние горловины, а через верхние залить в секцию воду или антифриз – до верха. Но это не всегда работает, поскольку радиаторы из алюминиевого сплава имеют довольно сложную внутреннюю конструкцию. В такой конструкции не так-то просто удаляется воздух из всех внутренних полостей, поэтому такой способ измерения внутреннего объема для алюминиевых радиаторов нельзя считать точным.

Порядок действий

Котел. Размеры емкости зависят от мощности и габаритов установки. Характеристики для каждой модели котла указаны в паспорте.

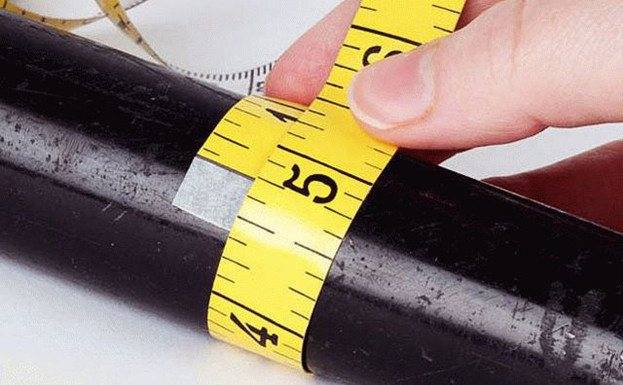

Трубы. Для расчета потребуются характеристики всех коммуникаций в доме. Объем трубы рассчитывается как произведение длины на площадь поперечного сечения:

Vт = L х S

Важно, чтобы единица измерения была общей для обоих параметров: миллиметры или метры. Площадь поперечного сечения можно вычислить, зная диаметр трубы (D, мм) и постоянную π = 3,14:

S = π х R2 = π x (D/2)2

S = π х R2 = π x (D/2)2.

Можно подставить значения в формуле и произвести расчеты, а можно воспользоваться готовой таблицей объема труб длиной 1 м:

Диаметр трубы, дюйм	Диаметр, мм	Объем, л
½	15	0,177
¾	20	0,314
1	25	0,491
1¼	32	0,804
1½	40	1,257
2	50	2,467
2½	65	3,318
3	80	5,026
4	100	7,854

Напомним, что 1 мм = 0,1 см = 0,001 м, а 1 мм2 = 0,01 см2 = 1 х 106 м2.

Радиаторы. Объем теплоносителя указан в паспорте изделия

Обратите внимание, что данные обычно приводят для одной секции. Необходимо умножить это число на количество ребер во всех радиаторах. Если документы на приборы утеряны, для ориентировочного расчета можно использовать такие цифры:

Если документы на приборы утеряны, для ориентировочного расчета можно использовать такие цифры:

биметаллические радиаторы – 0,2−0,3 л на 1 секцию;
чугунные – 1,5 л;
алюминиевые – 0,4 л.

Например, в комнате установлен 1 биметаллический радиатор на 12 секций. Объем теплоносителя будет равен (12 х 0,2) 2,4 л.

Как рассчитать объем системы отопления?

Каждая отопительная система обладает рядом значимых характеристик – номинальную тепловую мощность, расход топлива и объем теплоносителя. Расчет объема воды в системе отопления требует комплексного и скрупулезного подхода. Так, вы сможете выяснить, котел, какой мощности выбрать, определить объем расширительного бака и необходимое количество жидкости для заполнения системы.

Значительная часть жидкости располагается в трубопроводах, которые в схеме теплоснабжения занимают самую большую часть. Поэтому для расчета объема воды нужно знать характеристики труб, и важнейший из них – это диаметр, который определяет вместимость жидкости в магистрали. Если неправильно сделать расчеты, то система будет работать не эффективно, помещение не будет прогреваться на должном уровне. Сделать корректный расчет объемов для системы отопления поможет онлайн калькулятор.

Установка в системе отопления закрытого типа

По мнению экспертов, установка подобного прибора может проводиться в любой точке отопительной системы, но лучше всего закреплять расширительный бак на трубопроводе перед циркуляционным насосом.

Обратите внимание! Есть и исключение из этого правила: резервуар нельзя устанавливать после насоса или сразу за котлом, ведь в нём будет скапливаться избыточное давление.

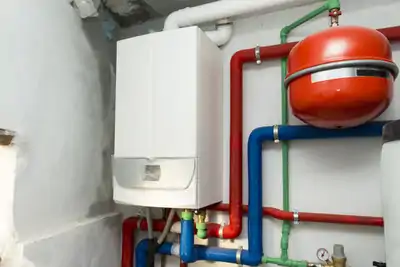

Расширительный бак в закрытой системе отопления

Монтаж ёмкости может осуществляться в любом положении, но верхнее расположение воздушной камеры считается оптимальным вариантом. В данном случае пузырьки воздуха будут стремиться кверху. Они не попадут в теплоноситель, что предотвратит возникновение аварийных ситуаций даже при повреждении прокладки. Для отвода скопившегося воздуха в закрытой системе отопления предусмотрен специальный клапан.

Обратите внимание! Идеальным вариантом будет установка расширительного бачка перед отопительным прибором, котлом и насосом, на обратном трубопроводе (здесь стабильное давление). Прибор фиксируют на трубе при помощи фитингов на тройнике, перед бачком и после устанавливают кран

Он необходим для проверки и обслуживания устройства перед запуском отопительной системы. Чтобы определить исправность ёмкости, перекрывают кран, включают отопление и наблюдают за показаниями манометра

Прибор фиксируют на трубе при помощи фитингов на тройнике, перед бачком и после устанавливают кран. Он необходим для проверки и обслуживания устройства перед запуском отопительной системы. Чтобы определить исправность ёмкости, перекрывают кран, включают отопление и наблюдают за показаниями манометра.

Когда стрелка достигнет единицы, открывают вентиль и смотрят на циферблат манометра. При исправности резервуара давление должно опуститься до 0,2 атмосферы. Это связано с вытеснением лишней жидкости.

Во время эксплуатации отопительной системы возникают случаи, когда объёма компенсационной ёмкости не хватает для эффективной работы отопления. В этом случае нет необходимости снимать бачок и заменять его большим по объёму резервуаром. Будет целесообразнее установить дополнительную ёмкость.

Схема подключения расширительного бака в систему отопления закрытого типа

Если расширительный бак устанавливают в отопительную систему с естественной циркуляцией теплоносителя, то здесь необходим паровой клапан. Основной задачей такого прибора считается сброс лишнего давления, которое возникает во время нагревания жидкости выше рекомендованных температур.

Как рассчитать количество воды в системе отопления?

У вас обязательно встанет этот вопрос, перед тем как вы начнете подбирать оптимальную мощность пиролизного котла длительного горения.

Нужно это для того, чтобы знать какой максимальный объем может быть у системы отопления при выбранной мощности котла.

В противном случае это может привести к плохому прогреву помещения, неэффективной, неэкономичной работе или закипанию отопительного пиролизного котла длительного горения.

А также может увеличить ваши финансовые расходы.

Приблизительный расчет делается исходя из соотношения 15 литр воды на 1 кВт мощности котла.

Например, мощность пиролизного котла длительного горения 4 кВт, тогда объем системы равен 4 кВт*15 литров = 60 литров.

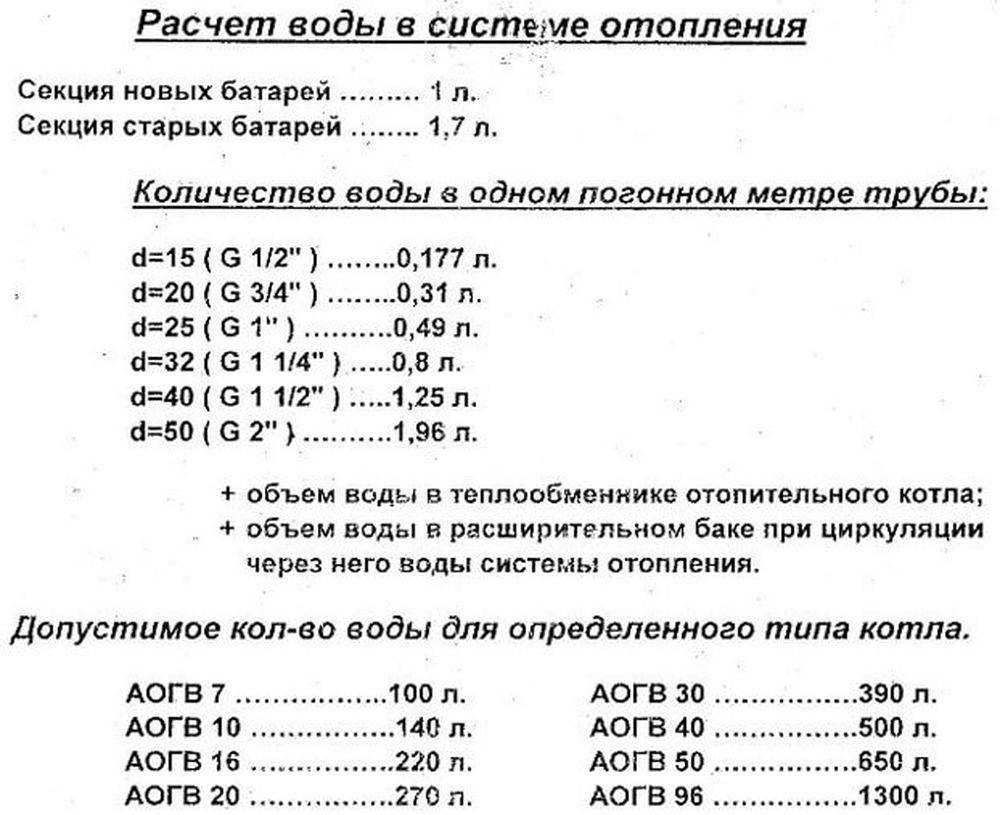

Ниже приведены значения объемов различных составляющих системы отопления:

Объем воды в радиаторе:

алюминиевый радиатор — 1 секция — 0,450 литра
биметаллический радиатор — 1 секция — 0,250 литра
новая чугунная батарея 1 секция — 1,000 литр
старая чугунная батарея 1 секция — 1,700 литра

Объем воды в 1 погонном метре трубы:

ø15 (G ½») — 0,177 литра
ø20 (G ¾») — 0,310 литра
ø25 (G 1,0″) — 0,490 литра
ø32 (G 1¼») — 0,800 литра
ø15 (G 1½») — 1,250 литра
ø15 (G 2,0″) — 1,960 литра

Формула для расчета объема жидкости в трубе:

S (площадь сечения трубы) * L (длина трубы) = V (объем)

Рассчитывается объем воды в системе отопления можно также как сумма ее составляющих:

V (система отопления) = V(радиаторов) + V(труб) + V(котла) + V(расширительного бака)

Подбор циркуляционного насоса

Циркуляционный насос помогает выявить потери давления на всех участках трубопровода. Для определения давления, требуемого насосу, чтобы прокачать теплоноситель по системе, используют формулу: P = Rl + Z, где:

Р — уменьшение давления в магистрали (Па);
R — относительное противодействие сцеплению (Па/м);
l — длина трубы одного отрезка теплопровода (м);
Z — уменьшение давления в узкоколейных зонах (Па).

Такие вычисления крайне неудобные и трудоемкие, тогда как для определения значения Rl всех участков трубопровода достаточно воспользоваться таблицами Шевелева. Необходимо помнить, что производительность насоса — это суммарное потребление теплоносителя, а не емкость системы теплоснабжения.

Температурный режим — нормы

Начать нужно с нормативных требований, регламентированными документами:

СНиП 2.04.05 упорядочивает вопросы об отоплении, кондиционировании;
ДВН В.2.5-39:2008 регулирует вопросы снабжения тепловых, водоснабжающих систем до 200 °C, с давлением не более 2,5 Мпа.

Расчётная цифра — температура теплоносителя, приравнивается к значению выхода воды из отопительного котла.

Для собственников частных помещений температурный режим определяется самостоятельно, учитывая рекомендации законодателей. Факторы:

Окончание, начало отопительного сезона определяется среднесуточной температурой воздуха на улице. Граница для перехода в рабочий, ждущий режим — температура 8 °C, держащаяся не менее трех суток.
Внутренняя температура помещения. Для разных типов помещения несколько разница. Например, для жилых — 20 °C, производственных — 16 °C.
Предельный нагрев теплоносителя не должен превышать установленные нормы, указанные в ДБН В.2.2-10, ДБН В.2.2.-4, ДСанПиН 5.5.2.008, СП №3231-85, для:

Зданий здравоохранения, хозяйственных объектов значение составляет 85 °С;
Жилых комнат – 90 °С;
Помещений массовых мероприятий – 105 °С;
Столовых – 115 °С;
Лестниц, пролётов, пешеходных переходов, нежилых пространств – 150 °С.

Предельные показатели температуры обосновываются тем, что при нагреве выше 90 °С начинается разложение пыли, лакокрасочных покрытий обогревательных приборов (батарей, радиаторов) — указано в санитарных нормах.

Таблица температур

При расчете оптимальной температуры, используют статистические данные (графики, таблицы), закрепленные в нормах. Для каждого сезона свои значения:

При температуре 8-0 °С устанавливается разогрев, подача теплоносителя на радиаторы, в среднем, до 40-45 °С. Обратка — не менее 35 °С.
При падении среднесуточной температуры до -20°С, поднимает тепловой показатель подачи до 77 °С. Главное условие — тепловое значение обратки должно составлять 55 °С, с небольшой в 1-2 °С погрешностью.
Температура -40 °С подразумевает увеличение разогрева теплоносителя 90-105 °С, обратка — 70 °С.

Если не соблюдать требования, система теплоснабжения может быть выведена из строя.

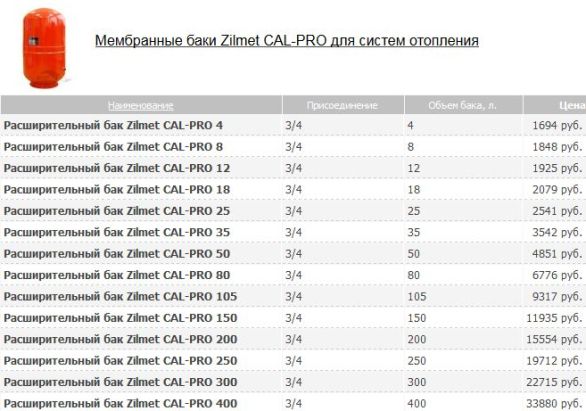

Расчет объёма расширительного бака отопления

Конструкция расширительного бака

Для безопасной работы отопительной системы необходима установка специального оборудования – воздухоотводчика, спускного клапана и расширительного бака. Последний предназначен для компенсации теплового расширения горячей воды и уменьшения критического давления до нормальных показателей.

Бак закрытого типа

Фактический объем расширительного бака для системы отопления – величина не постоянная. Это объясняется его конструкцией. Для закрытых схем теплоснабжения устанавливают мембранные модели, разделенные на две камеры. Одна из них заполнена воздухом с определенным показателем давления. Он должен быть меньше критического для отопительной системы на 10% -15%. Вторая часть заполняется водой из патрубка, подключенного к магистрали.

Для расчета объема расширительного бака в отопительной системе нужно узнать коэффициент его заполнения (Кзап). Эту величину можно взять из данных таблицы:

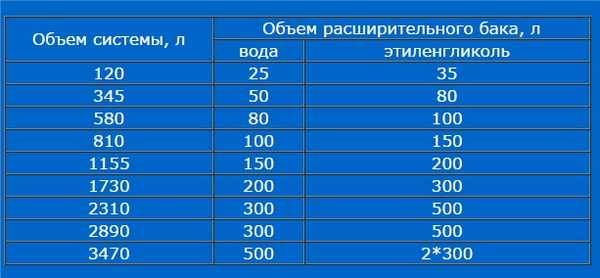

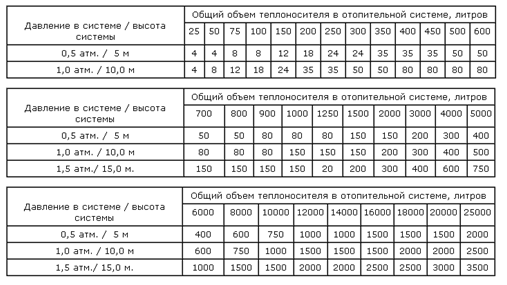

Таблица коэффициента заполнения расширительного бака

Помимо этого показателя потребуется определить дополнительные:

Нормированный коэффициент теплового расширения воды при температуре +85°С, Е – 0,034;
Общий объем воды в отопительной системе, С;
Начальное (Рмин) и максимальное (Рмакс) давление в трубах.

Дальнейшие вычисления объема расширительного бака для системы отопления выполняются по формуле:

Если в теплоснабжении используется антифриз или другая незамерзающая жидкость – значение коэффициента расширения будет больше на 10-15%. Согласно этой методике можно с большой точность рассчитать вместимость расширительного бака в отопительной системе.

Открытый расширительный бачок

Открытый расширительный бак

Для вычисления объема открытого расширительного бака в системе отопления можно воспользоваться менее трудоемкой методикой. К нему предъявляются меньшие требования, так как фактически он необходим для контроля уровня теплоносителя.

Главной величиной является температурное расширение воды по мере повышения ее степени нагрева. Этот показатель равен 0,3% на каждые +10°С. Зная общий объем отопительной системы и тепловой режим работы можно вычислить максимальный объем бака. При этом следует помнить, он может быть заполнен теплоносителем только на 2/3. Предположим, что вместимость труб и радиаторов составляет 450 л, а максимальная температура равна +90°С. Тогда рекомендуемый объем расширительного бака вычисляется по следующей формуле:

Vбак=450*(0,003*9)/2/3=18 литров.

Полученный результат рекомендуется увеличить на 10-15%. Это связанно в возможными изменениями общего расчет объема воды в системе отопления при установке дополнительных батарей и радиаторов.

Объем воды (теплоносителя) в трубе и радиаторе: как выполняется расчет

Объем воды или теплоносителя в различных трубопроводах, таких как полиэтилен низкого давления (ПНД труба) полипропиленовые трубы, металлопластиковые трубы, стальные трубы, необходимо знать при подборе какого либо оборудования, в частности расширительного бака.

К примеру в металлопластиковой трубе диаметр 16 в метре трубы 0,115 гр. теплоносителя.

Вы знали? Скорее всего нет. Да и вам собственно зачем это знать, пока вы не столкнулись с подбором, к примеру расширительного бака. Знать объем теплоносителя в системе отопления необходимо не только для подбора расширительного бака, но и для покупки антифриза. Антифриз продается в неразбавленном до -65 градусов и разбавленном до -30 градусов виде. Узнав объем теплоносителя в системе отопления вы сможете купить ровное количество антифриза. К примеру, неразбавленный антифриз необходимо разбавлять 50*50 (вода*антифриз), а значит при объеме теплоносителя равном 50 литров, вам необходимо будет купить всего 25 литров антифриза.

Предлагаем вашему вниманию форма расчета объёма воды (теплоносителя) в трубопроводе и радиаторах отопления. Введите длину трубы определенного диаметра и моментально узнаете сколько в этом участке теплоносителя.

Объем воды в трубах различного диаметра: выполнение расчета

После того как вы рассчитали объем теплоносителя в водопроводе, но для создания полной картины, а именно для того чтобы узнать весь объем теплоносителя в системе, еще вам понадобится рассчитать объем теплоносителя в радиаторах отопления.

Расчет объема воды в трубах

Уж теперь то вам точно не составит труда подсчитать объем теплоносителя в системе отопления.

Расчет объема теплоносителя в радиаторах отопления

Для того чтобы подсчитать весь объем теплоносителя в системе отопления нам необходимо еще прибавить объем воды в котле. Его можно узнать в паспорте котла или же взять примерные цифры:

напольный котел — 40 литров воды;

настенный котел — 3 литра воды.

Краткое руководство по использованию калькулятора «Расчет объема воды в различных трубопроводах»:

в первом списке выберите материал трубы и его диаметр (это может быть пластик, полипропилен, металлопластик, сталь и диаметры от 15 — …)
во втором списке пишем метраж выбранной трубы из первого списка.
Жмем «Рассчитать».

«Рассчитать количество воды в радиаторах отопления»

в первом списке выбираем меж осевое расстояние и из какого материала радиатор.
вводим количество секций.
Жмем «Рассчитать».

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

Отсутствует парный трубопровод под потолком и над уровнем пола.
Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

Подача и обратка проходят по разным трубам.
Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

Равномерное распределение тепла.
Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
Проще выполнить регулировку системы.
Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Простейшие приемы расчета

Для того чтобы система отопления создавала в холодное время года комфортные условия проживания, она должна справляться с двумя основными задачами. Эти функции тесно связаны между собой, и разделение их – весьма условно.

Первое – это поддержание оптимального уровня температуры воздуха во всем объеме отапливаемого помещения. Безусловно, по высоте уровень температуры может несколько изменяться, но этот перепад не должен быть значительным. Вполне комфортными условиями считается усредненный показатель в +20 °С – именно такая температура, как правило, принимается за исходную в теплотехнических расчетах.

Если уж подходить с полной точностью, то для отдельных помещений в жилых домах установлены стандарты необходимого микроклимата – они определены ГОСТ 30494-96. Выдержка из этого документа – в размещенной ниже таблице:

	оптимальная	допустимая	оптимальная	допустимая, max	оптимальная, max	допустимая, max
Для холодного времени года
Жилая комната	20÷22	18÷24 (20÷24)	45÷30	60	0.15	0.2
То же, но для жилых комнат в регионах с минимальными температурами от — 31 °С и ниже	21÷23	20÷24 (22÷24)	45÷30	60	0.15	0.2
Кухня	19÷21	18÷26	Н/Н	Н/Н	0.15	0.2
Туалет	19÷21	18÷26	Н/Н	Н/Н	0.15	0.2
Ванная, совмещенный санузел	24÷26	18÷26	Н/Н	Н/Н	0.15	0.2
Помещения для отдыха и учебных занятий	20÷22	18÷24	45÷30	60	0.15	0.2
Межквартирный коридор	18÷20	16÷22	45÷30	60	Н/Н	Н/Н
Вестибюль, лестничная клетка	16÷18	14÷20	Н/Н	Н/Н	Н/Н	Н/Н
Кладовые	16÷18	12÷22	Н/Н	Н/Н	Н/Н	Н/Н
Для теплого времени года (Норматив только для жилых помещений. Для остальных – не нормируется)
Жилая комната	22÷25	20÷28	60÷30	65	0.2	0.3

Второе – компенсирование потерь тепла через элементы конструкции здания.

Самый главный «противник» системы отопления — это теплопотери через строительные конструкции

Увы, теплопотери – это самый серьезный «соперник» любой системы отопления. Их можно свести к определенному минимуму, но даже при самой качественной термоизоляции полностью избавиться от них пока не получается. Утечки тепловой энергии идут по всем направлениям – примерное распределение их показано в таблице:

Фундамент, полы по грунту или над неотапливаемыми подвальными (цокольными) помещениями	от 5 до 10%
«Мостики холода» через плохо изолированные стыки строительных конструкций	от 5 до 10%
Места ввода инженерных коммуникаций (канализация, водопровод, газовые трубы, электрокабели и т.п.)	до 5%
Внешние стены, в зависимости от степени утепленности	от 20 до 30%
Некачественные окна и внешние двери	порядка 20÷25%, из них около 10% — через негерметизированные стыки между коробками и стеной, и за счет проветривания
Крыша	до 20%
Вентиляция и дымоход	до 25 ÷30%

Естественно, чтобы справиться с такими задачами, система отопления должна обладать определенной тепловой мощностью, причем этот потенциал не только должен соответствовать общим потребностям здания (квартиры), но и быть правильно распределенным по помещениям, в соответствии с их площадью и целым рядом других важных факторов.

Обычно расчет и ведется в направлении «от малого к большому». Проще говоря, просчитывается потребное количество тепловой энергии для каждого отапливаемого помещения, полученные значения суммируются, добавляется примерно 10% запаса (чтобы оборудование не работало на пределе своих возможностей) – и результат покажет, какой мощности необходим котел отопления. А значения по каждой комнате станут отправной точкой для подсчета необходимого количества радиаторов.

Самый упрощённый и наиболее часто применяемый в непрофессиональной среде метод – принять норму 100 Вт тепловой энергии на каждый квадратный метр площади:

Самый примитивный способ подсчета — соотношение 100 Вт/м²

Q = S × 100

Q – необходимая тепловая мощность для помещения;

S – площадь помещения (м²);

100 — удельная мощность на единицу площади (Вт/м²).

Например, комната 3.2 × 5,5 м

S = 3,2 × 5,5 = 17,6 м²

Q = 17,6 × 100 = 1760 Вт ≈ 1,8 кВт

Расчет тепловой мощности от объема помещения

Понятно, что в этом случае значение удельной мощности рассчитано на кубический метр. Его принимают равным 41 Вт/м³ для железобетонного панельного дома, или 34 Вт/м³ — в кирпичном или выполненном из других материалов.

Q = S × h × 41 (или 34)

h – высота потолков (м);

41 или 34 – удельная мощность на единицу объема (Вт/м³).

Например, та же комната, в панельном доме, с высотой потолков в 3.2 м:

Q = 17,6 × 3,2 × 41 = 2309 Вт ≈ 2,3 кВт

Результат получается более точным, так как уже учитывает не только все линейные размеры помещения, но даже, в определенной степени, и особенности стен.

Но все же до настоящей точности он еще далек – многие нюансы оказываются «за скобками». Как выполнить более приближенные к реальным условиям расчеты – в следующем разделе публикации.

Как сделать расчет объема отопления: радиаторы, трубы, расширительный бак и другие компоненты системы
