Расчет системы отопления
Не будем вдаваться в дебри расчетов, а приведем упрощенный вариант, отвечающий всем требованиям к отопительной системе частного дома. При этом будем считать, что все комплектующие и материалы имеют стандартную направленность. Нет никаких сверхсовременных деталей, и только стандартные процессы. Плюс ко всему возьмем одноконтурную систему как самую простую.
Проводя расчет системы отопления частного дома, необходимо в первую очередь определить полный объем дома с учетом и жилых, и подсобных помещений. Почему именно так? Посмотрим на примере коридора. В эту комнату никто не будет ставить радиаторы отопления, потому что коридор отапливается пассивно за счет циркуляции теплого воздуха внутри помещений.
Чтобы сделать правильный расчет, по схеме плана дома нужно вычислить площади всех комнат и сложить их, получив общую площадь здания. Теперь этот показатель необходимо умножить на высоту потолков. Получится объем дома в целом. Обычно на подобные расчеты уходит не более получаса.
https://youtube.com/watch?v=mVNWfHKN-Pw
Теперь следует рассчитать мощность отопительного котла. Обычно учитывается один стандартный показатель, который регулирует зависимость расположения дома с расходом тепла на 1 кубический метр здания. Для разных регионов он различный, отсюда и все видоизменения. К примеру, для европейской части России этот показатель равен 40 Вт. Чтобы найти мощность котла, необходимо эту константу умножить на объем дома.
Во-первых, это уточняет показатель. А, во-вторых, дает возможность котлу постоянно работать не на полную мощность, что снижает его износ.
Расчет рабочего давления в контуре
Видео
Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:
P = (R x L + Z) / p x q, где:
P – величина давления;
R – сопротивление потоку для прямых участков трубопровода;
L – общая длина
Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
р – величина плотности теплоносителя при рабочей температуре;
q – значение ускорения свободного падения.
При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:
P = R x L x ZF, где
R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;
L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;
ZF – коэффициент увеличения, зависящий от следующих показателей:
- для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
- при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.
Видео
Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.
Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.
Таблица для эмпирического подбора насоса
Таблица 1.
| Отапливаемая площадь (м2) | Производительность (м3/час) | Марки |
| 80 – 240 | От 0,5 до 2,5 | 25 – 40 |
| 100 – 265 | Та же | 32 – 40 |
| 140 – 270 | От 0,5 до 2,7 | 25 – 60 |
| 165 – 310 | Та же | 32 – 60 |
Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.
Видео
Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.
Основные производители
Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.
Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.
Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.
Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.
Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.
Линейка продукции UPS может работать с применением 3-х режимов производительности.
Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.
Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.
Заключение
Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.
Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!
О расчете отопительной системы
На этом этапе нужно добиться того, чтобы тепловая мощность радиатора отопления обеспечивала постоянную температуру в комнате в самое холодное время отопительного сезона. Определение мощности отопительного радиатора необходимо для того, чтобы определиться с требуемым числом сегментов ().
Весь процесс выполняется в несколько этапов:
- подсчитываются потери тепла через ограждающие конструкции;
- по технической документации выясняется теплоотдача одного сегмента выбранного радиатора;
- вычисляется требуемое число сегментов батареи.
Подсчет теплопотерь
Это первое, с чего нужно начать, когда речь заходит о том, как определить мощность радиатора отопления.
Тепло расходуется через:
- стены, как наружные, так и внутренние (если комната граничит с неотапливаемым помещением);
- потолок;
- окна и двери.
Подсчет потерь выполняется с учетом типа и толщины материала, используется формула
в этой формуле
- Q – потери тепла;
- S – площадь помещения, м 2 ;
- Δt – перепад температур внутри и снаружи помещения, ᵒС;
- λ – справочная величина – коэффициент теплопроводности, Вт/м∙ᵒС;
- v – толщина ограждающей конструкции, м.
С точки зрения теплопотерь верхние этажи находятся в невыгодном положении, ведь над ними располагается неотапливаемый чердак, да и ветер снаружи сильнее. Так что для них полученную величину потерь тепла можно увеличить примерно на 10%.
Расчет радиатора
Имея на руках данные по тепловым потерям можно переходить к подбору батареи. При этом нужно учитывать эффективность прибора, например, мощность стальных радиаторов отопления уступает биметаллическим аналогам.
Требуемое число сегментов определяется как отношение тепловых потерь к теплоотдаче одного сегмента. А вот отдача тепла секцией – паспортная величина, производитель обязан указывать ее для каждой модели радиатора. Используется формула:
в этой формуле:
- n – полное число секций батареи, шт;
- Q – теплопотери, Вт;
- N – мощность одной секции, Вт.

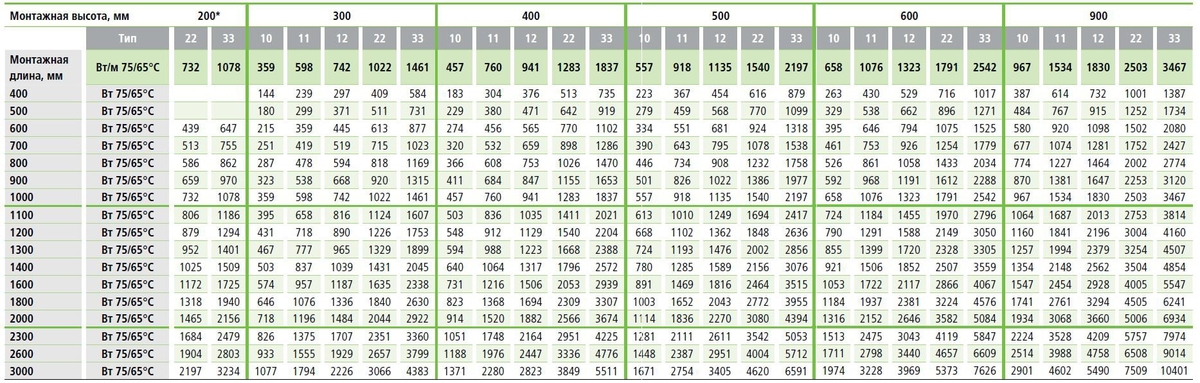

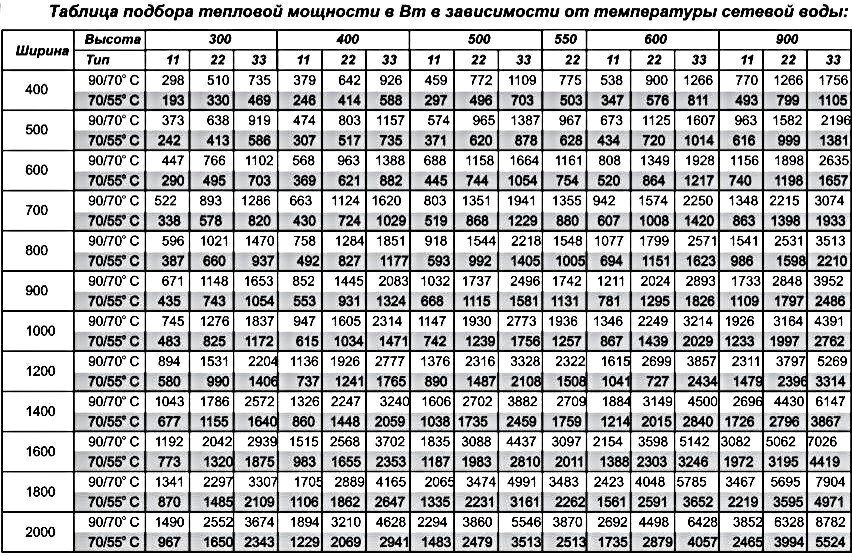

При этом нужно учитывать, что паспортные данные по мощности 1-го сегмента приведены для определенного перепада температур (чаще всего 90/70). Но довольно часто температура теплоносителя отличается, в таком случае и теплоотдача отопительной батареи изменяется. Например, мощность чугунных радиаторов отопления при изменении температурного напора с 80-100 до 50-60 падает примерно на 15-20%.
Для подсчета мощности сегмента при произвольном температурном напоре пользуются формулой
в этой формуле

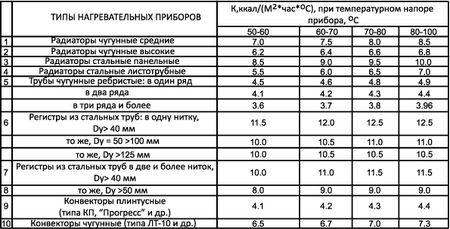

k – теплопередача, паспортная величина, Вт/м 2 ∙ᵒС;
- А – площадь секции, м 2 ;
- ΔТ – температурный напор, ᵒС. Вычисляется по формуле
Т под и Т обр – температура теплоносителя соответственно на входе в батарею и выходе из нее, ᵒС;
Т комн – температура в помещении, ᵒС.
Упрощенная методика
Если все работы в доме выполняются своими руками, то довольно часто вместо подробного расчета люди довольствуются приблизительным подбором. Нужно отметить, что результат в таком случае хоть и не особо точный, но для подбора радиатора сойдет.
Есть несколько способов приблизительного расчета:
при стандартных параметрах (высота потолков в комнате до 3м, температура теплоносителя 85-90ᵒС, 1 окно и 1 дверь в помещении) можно использовать зависимость 100 Вт/1 м 2 площади
. Для комнаты площадью, например, 20 м 2 нужна батарея, которая способна обеспечить тепловую мощность на уровне 2 кВт;
Результаты по обеим методикам должны получиться приблизительно одинаковыми. Удобнее сравнить их на конкретном примере. Пусть нужно подобрать радиатор для комнаты размерами 5х5х3 метра, в ней установлен 1 стеклопакет, 1 межкомнатная дверь, квартира находится на нижнем этаже.
Первая упрощенная методика расчета предполагает такую последовательность действий:
- определяется площадь комнаты, 5х5 = 25м 2 ;
- учитывая пропорцию 100 Вт/1 м 2 , определяется мощность прибора, в нашем случае 2,5 кВт;

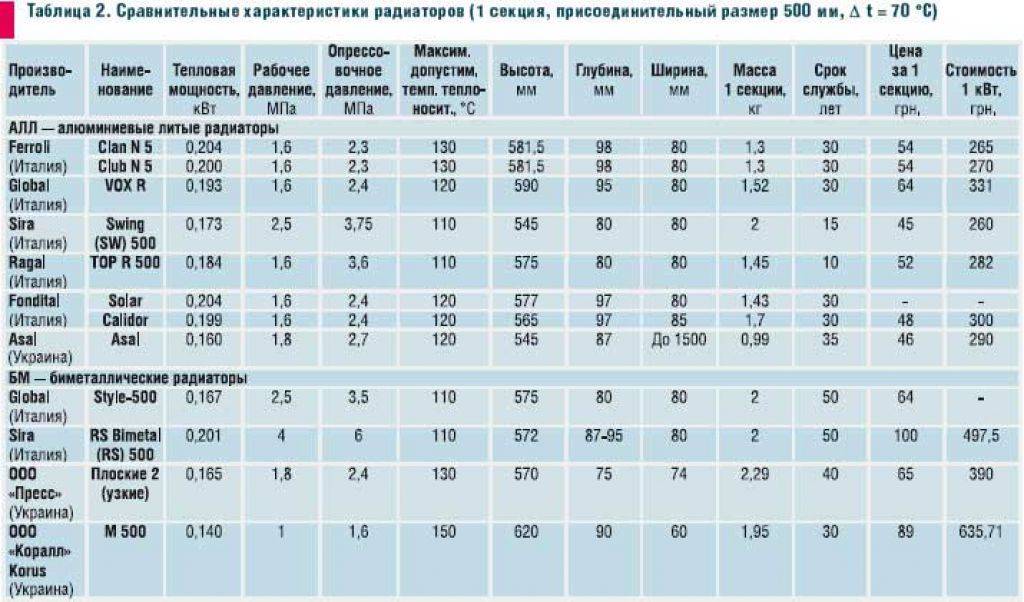

- из паспортных характеристик выписывается мощность одной секции конкретного радиатора. Для примера выберем алюминиевую модель А350, 1 сегмент способен отдать 138 Вт тепловой энергии;
- подсчитывается число сегментов, 2500/138 = 18,12≈19 штук.
При работе по 2-й методике инструкция будет выглядеть так:
- учитывая пропорцию 200 Вт/ 5 м 3 определяем, какой объем воздуха нагреет 1 секция выбранной батареи. В нашем случае 1 секция прогреет 3,45 м 3 ;
- определяем объем комнаты 5∙5∙3 = 75 м 3 ;
- подсчитывается число секций 75/3,45 ≈ 22 секции.
Погрешность при расчете по 2-м упрощенным методикам составила 13,6%, что для приближенного расчета не так уж и плохо. Полученные результаты примерно согласовываются и с рекомендациями самого производителя (указаны в таблице).
Зачем необходим расчет отопления
Определяющей задачей выполнения вычислений является оптимизация дальнейших расходов. Минимальная необходимая мощность котла отопления напрямую отразится на потреблении энергоносителя. Но экономия должна быть в пределах разумного.
Главное предназначение теплоснабжения – поддержание комфортного уровня температуры в жилых помещениях. На это влияет номинальная мощность чугунных радиаторов отопления, тепловые потери здания и параметры котла.
Для корректного подбора оборудования следует правильно рассчитать его параметры. Это можно сделать с помощью специализированных программ или самостоятельно, воспользовавшись определенными формулами.
- Планирование затрат на приобретение оборудования
. Чем больше номинальная мощность котла или теплоотдача батареи — тем выше их стоимость. В итоге это скажется на бюджете всего мероприятия по обустройству теплоснабжения; - Корректное составление графика нагрузки на систему
. Правильный расчет мощности насоса для отопления позволит узнать максимальную и минимальную нагрузку на оборудование при изменении внешних факторов – температуры на улице, в комнатах дома; - Модернизация системы
. Если наблюдаются большие затраты на отопление, их снижение является первоочередной задачей для минимизации обслуживания. Для этого следует выполнить расчет мощности батареи отопления и других компонентов.
Определившись, что без вычисления основных данных нельзя приступать к закупке материала и комплектующих для обустройства теплоснабжения, следует выбрать методик расчетов. Сначала узнаются характеристики каждого компонента в отдельности – котла, насоса радиаторов. Затем их параметры вводятся в программу отопления и еще раз проверяются. По такой же методике делается расчёт отопления теплицы.
Расчет мощности котла по объему теплоносителя
Еще один метод выбора мощности котла учитывает объем теплоносителя. Однако такой учет совершенно непригоден в частном строительстве, за исключением одного случая, о котором ниже.
Дело в том, что независимо от количества теплоносителя, рано или поздно котел все равно нагреет его до определенной конечной температуры. Она будет зависеть от многих других факторов, но никак не от количества воды в системе. Чем больше ее в радиаторах, тем дольше она отдает тепло в воздух, прогревая помещение, а небольшое ее количество будет быстрее остывать.
Другое дело, что система с меньшим количеством теплоносителя прогреется быстрее. Это поможет быстрее «освоиться» с холодом в первые часы топки. Однако это будет чисто психологический эффект, полученный, возможно, от осязания горячих радиаторов. На самом же деле в воздух внутри помещений поступит ровно столько же тепла, сколько воспримет его теплоноситель в котле. И это независимо от того, сколько его в системе.
Если же дом протапливается не периодически, а постоянно в течение всего холодного периода времени, то объем теплоносителя совершенно не влияет на работу системы.
Однако есть случай, когда необходимо учитывать объем воды в котле и радиаторах при расчете мощности. Это касается самотечной системы отопления. Дело в том, что при небольшом объеме жидкости, возрастает скорость ее движения по трубам и радиаторам. А гидродинамическое сопротивление при этом возрастает в квадратической последовательности в зависимости от скорости. То есть при увеличении скорости потока в три раза, сопротивление увеличится в девять! Если в системе нет насоса, то циркуляция может просто остановиться. Поэтому, выбирая котел для гравитационной системы отопления, нужно, чтобы он смог прогреть как можно больший объем воды в определенный промежуток времени.
Расчет производительности
Одним из контрольных параметров является производительность насосного оборудования, которая рассчитывается из соотношения:
– количество тепловой энергии, потребляемой в конкретным помещении;
— величина производительности насосного устройства;
– удельная теплоемкость, если как теплоноситель применяется вода, для других видов (трансформаторное масло, антифриз и др.) применяются соответствующие данные;
— разность температуры между прямыми и обратными ветвями отопительной системы, которая может составлять:
- 20оС – при нормальной системе отопления жилых площадей;
- 10оС – уровень температуры на нежилых площадях с низкотемпературным отоплением;
- 5оС – температура теплового носителя в системе теплого пола.
Насос циркуляционный GRUNDFOS ALPHA
Приведем пример расчета: площадь отапливаемого помещения составляет 200 квадратных метров, следовательно, чтобы его обогреть понадобятся затраты энергии в 20000 Вт. Помещение оснащено нормальной системой отопления с разностью температур 20оС. Используя эти числовые значения в приведенной формуле, получаем:
20000/(1,16 х 20) = 862 кг/час,
перерасчет в привычные величины дает результат
862 / 971,8 = 0,887 м3/час.
Для отопления указанного помещения понадобится насос с производительностью не менее 0,9 м3/час. Этот показатель нужно искать в паспорте.
Для расчета этой характеристики можно применить и такую формулу:
G = 3,6Q/(c x dT) кг/час, где
с – удельная теплоемкость носителя, применяемого в отоплении.
Проше всего выбрать насос, если уже известна мощность котла. В этом случае можно применить соотношение:
Q = N x dT, где
Q – производительность агрегата;
N – мощность котла;
dT – разность температур на выходе из котла и на обратке.
На представленном выше фото показано правильное подключение агрегата для системы отопления с использованием байпаса. Такое размещение позволяет пустить поток жидкости обходным путем при необходимости производства ремонтных работ или замены насоса без остановки функционирования отопительной системы. Смотрите как сделать отопление в честном доме самостоятельно.
Типы котлов
При выборе котла нужно учитывать, на каком виде отопителя он работает.
Твердотопливные котлы
Котлы имеют следующие достоинства:
- экономичность;
- автономность;
- простота конструкции и управления.
- необходимо заготавливать и хранить топливо;
- необходима периодическая загрузка топлива и чистка от продуктов сгорания;
- колебания суточной температуры в пределах 5ºС.
Система является далеко не самой лучшей, но при отсутствии других источников топлива — это единственно возможный вариант.
Недостатки можно уменьшить с помощью термобаллона или водных аккумуляторов. Термобаллон регулирует подачу воздуха в топку, увеличивая тем самым продолжительность сгорания топлива. За счет этого увеличивается экономичность и сокращается количество заправок. Теплоаккумуляторы предназначены для увеличения инерционности системы отопления. В контур отопления врезается теплоизолированная снаружи емкость. Установка термостатического клапана, установленного на входе регистров, ограничивает подачу холодной воды из теплоаккумулятора на его входе.
За счет этого теплоноситель быстро нагревается, а потом уже начинает нагреваться аккумулятор тепла. Отдача тепла в систему отопления происходит намного дольше. Таким образом уменьшаются колебания температуры в доме.
Встроенные в аккумулятор тепла ТЭНы с автоматическим управлением позволяют включать его на электроподогрев в ночное время, когда стоимость электроэнергии минимальная. Фактически теплоаккумулятор выполняет функцию электрического котла.КПД твердотопливного котла составляет 71-79 %. Создание пиролизных котлов позволяет поднять его до 85%. Необходимо всем знать что данный тип котлов работает только на дровах.
Газовые котлы
Применение газового котла является лучшим вариантом для отопления дома. Он прост и безопасен в эксплуатации, имеет дешевое топливо, которое не требуется складировать и загружать.
Для него необходим дымоход. Котельная требуется только для котлов с открытой камерой сгорания. КПД газовых котлов составляет 89-91 %, но бывают котлы еще более эффективные. Поэтому этот показатель приводят в характеристике каждой модели.
Электрические котлы
Электрический котел является самым экологичным источником тепла. Он может применяться для подогрева горячей воды через бойлер или как резервный источник.
Для частных домов продают модели, мощность которых достигает 20 кВт. Большую мощность котла могут не потянуть счетчики электроэнергии, которые электрослужба устанавливает на входе. Несмотря на высокую стоимость электроэнергии у электрических котлов самый высокий КПД, составляющий 99 %. Ступенчатая регулировка мощности обеспечивает их более экономичную работу.
Заключение
Если рассчитать мощность отопительного котла приведенными выше простыми способами, то можно выбрать необходимый агрегат для отопления дома. Вариант расчета через теплопотери ограждающих конструкций дает возможность более точно определить необходимую мощность котла.
Если дом обеспечить достаточным утеплением, то котел понадобится с меньшей мощностью, а расходы на обогрев помещений значительно уменьшатся из-за снижения теплопотерь.
Что делать после расчета?
После расчета мощности радиаторов отопления всех комнат, необходимо будет выбрать трубопровод по диаметру, краны. Количество радиаторов, длину труб, количество кранов для радиаторов. Подсчитать объем всей системы и выбрать подходящий для нее котел.
Для человека дом часто ассоциируется с теплом и уютом
Чтобы дом был теплым, необходимо уделить должное внимание системе отопления. Современные производители используют новейшие технологии для производства элементов систем отопления
Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны.
В первую очередь необходимо понимать, для каких целей будет использоваться помещение. Какой температурный режим в нем желателен. В этом деле существует множество тонкостей, которые необходимо учитывать. Желательно сделать проект отопления с точным расчетом мощности радиаторов отопления и теплопотерь. Радиаторы отопления лучше устанавливать в той части комнаты, где холоднее всего. В вышеизложенном примере была рассмотрена установка батарей отопления возле окон. Это один из наиболее выгодных и эффективных вариантов размещения элементов отопительной системы.
Количество скоростей у насосов
По своей конструкции насос циркуляционного типа представляет собой электродвигатель, механически связанный с валом крыльчатки, лопасти которой выталкивают из рабочей камеры нагретую жидкость в магистраль отопительного контура.
В зависимости от степени контакта с теплоносителем, насосы делятся на устройства с сухим и мокрым ротором. У первых в воду погружена только нижняя часть крыльчатки, вторые пропускают весь поток через себя.
Модели с сухим ротором отличаются более высоким коэффициентом полезного действия (КПД), но создают ряд неудобств из-за шума во время работы. Их аналоги с мокрым ротором более комфортны в эксплуатации, но обладают меньшей производительностью.
Современные циркуляционные насосы могут эксплуатироваться в двух или трех скоростных режимах, поддерживая различное давление в отопительной системе. Использование этой опции дает возможность на максимальной скорости быстро прогреть помещение, а затем выбрать оптимальный режим работы и сократить энергопотребление устройства до 50 %.
Переключение скоростей осуществляется с помощью специального рычага, установленного на корпусе насоса. Некоторые модели имеют автоматическую систему регулирования, изменяющую скорость вращения двигателя в соответствии с температурой воздуха в отапливаемом помещении.
Как рассчитать циркуляционный насос отопления от мощности котла
Зачастую случается так, что котел приобретен заранее, а остальные элементы системы подбирают позже, ориентируясь на показатели мощности отопительного прибора, заявленные производителем. Нередко циркуляционный насос покупают для модернизации систем отопления с естественной циркуляцией, чтобы обеспечить возможность ускорения движения теплоносителя.
Если известна мощность котла, используют формулу: Q=N/(t2-t1)
Q – расход насоса в м.куб./ч;
N – мощность котла в Вт;
t2 – температура воды в градусах Цельсия на выходе из котла (входе в систему);
График соотношения напорной и расходной характеристик. Чем ближе на графике точки А и В, тем лучше насос подходит для системы
Необходимость насоса циркуляции
Многим жильцам верхних этажей высоток знакома ситуация, когда радиаторы отопления греются очень слабо. Причина на это – малое давление. Потому что если в системе отсутствует насосное оборудование, то вода движется по трубам медленно, остывая на определённых этажах
Теперь вы понимаете важность верного расчёта производительности циркуляционного насоса на отопление
Такая же ситуация знакома и проживающим в загородных домах – в отдалённых уголках системы обогрева батареи более холодные, чем на старте. Лучшим решением этой проблемы станет именно установка насоса циркуляции. Суть в том, что маленьких по площади домах системы с естественной циркуляцией жидкости довольно эффективны. Однако и в подобном случае не будет лишним задуматься о покупке насосной системы, так как при правильной настройке работы этого оборудования, затраты на отопление станут меньше.
Теплофан рекомендует насосы для теплого пола

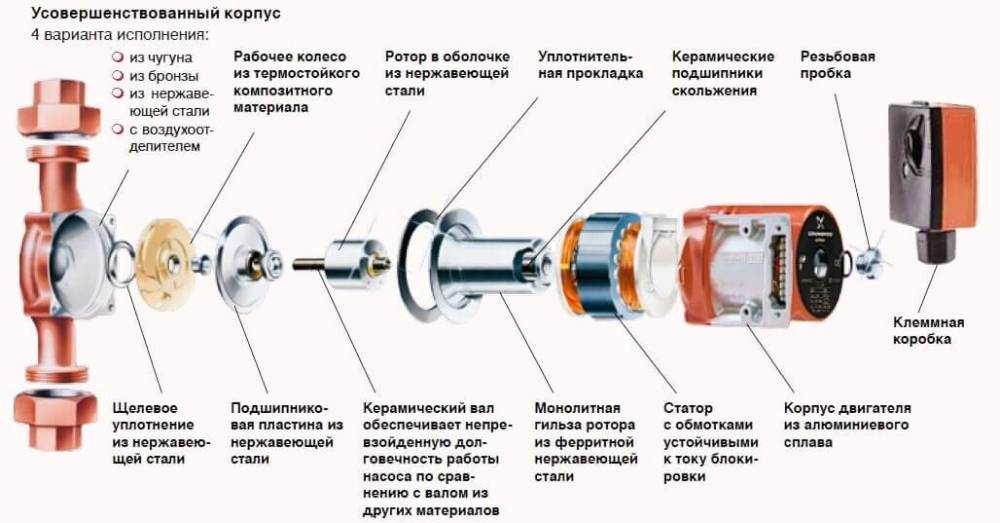

Как выглядит конструкция насоса? Это техника, которая состоит из мотора с ротором, погружённым в воду. Суть работы такова: ротор вращается и двигает нагретую до определённой температуры жидкость по отопительной системе с конкретной скоростью, как результат – необходимо давление.
Чтобы знать, как выбрать циркуляционный насос для отопления, необходимо знать, что бывают устройства с сухим (частичное погружение в теплоноситель) и мокрым ротором (полное погружение). Приборы с мокрым ротором практически не издают шума – в этом их отличие.
Дополнительные факторы
Осталось два коэффициента – H и I
И хоть они расположены в самом конце формулы, их важность от этого не преуменьшается. H – коэффициент, выражающий климат местности, а I – назначение помещения, которое расположено над отапливаемой комнатой
Чтобы определить H, берется средняя зимняя температура по региону:
- до -10 градусов С = 0,7;
- от -10 градусов С до -15 градусов С = 0,9;
- от -15 градусов С до -20 градусов С= 1,1;
- от -20 градусов С до -25 градусов С = 1,3;
- от -25 градусов С до -35 градусов С = 1,5.
Коэффициент H вычисляется по типу помещения, находящегося выше комнаты, для которой подбираются батареи:
- неутепленный чердак/техническое помещение – 1;
- утепленная кровля или отапливаемый чердак/техническое помещений – 0,9;
- теплая жилая комната – 0,8.
К полученному результату прибавьте 10-15%
Пример в качестве проверки
Правильность расчетов по представленной методике можно проверить, сравнив их результаты с итогами точных вычислений в реальном проекте, выполненном в соответствии со СНиП.
По заданию требовалось расcчитать циркуляционный насос для двухтрубной системы отопления с поэтажной разводкой трубопроводов от коллектора.
Предварительно было определено, что потребность здания в тепле составляет 45,6 кВт, необходимый для отопления расход теплоносителя 2,02 куб.м/ч. Схема трубопроводов до самого отдаленного радиатора включает четыре участка и теплорегулирующий вентиль.
Суммарные потери давления в них равняются:
DP = 0,63 + 0,111 + 0,142 + 0,289 = 1,178 м
Согласно СНиП 2.04.05-91*, на неучтенные потери давления к этой величине следует добавить 10%:
DP = 1,178 х 1,1 = 1,296 м
Таким образом, “циркуляционник” для данной системы должен обеспечивать подачу 2,02 куб.м/ч теплоносителя и напор в 1,3 м.
Расчет мощности отопительного насоса
Как рассчитать мощность отопления насоса? Выбирая насос для отопительной системы, необходимо обратить внимание на ту рабочую точку, с которой начинается его работа. В этой же точке будет произведена его установка
Расход и напор воды будут показателями, характеризующими позицию насоса. Для измерения расхода воды используется такое значение, как кубические метры воды в час (скорость насоса в системе отопления), а напор измеряется в метрах. Такие показатели во многом зависят от того, какими характеристиками обладает насос.
Производя расчет насоса для отопления, лучше всего выбрать такой вариант, при котором мощность его начальной точки будет приравнена к той мощности, которую потребляет сама система отопления.
Данную закономерность можно отследить только на особом графике. Эта процедура поможет определить, если тот или иной насос по своим показателям мощности подходит для вашей отопительной системы.
Ниже приведена формула, которая поможет узнать мощность циркуляционного насоса для отопления:
P2(кВт) = (p * Q * H) / 367 * КПД
Р
– уровень плотности воды;
Q
– уровень расхода воды;
Н
– уровень напора воды.
Таким образом и делается расчет мощности насоса для отопления.
Расчет затрат на отопление
Хорошая отопительная система требует достаточно больших финансовых вложений. Основные расходы связаны с:
- Оборудование отопительной системы. В него входят котел, насос, радиаторы и материал для разводки.
- Установка обогревательной системы.
- Затраты на топливо. Количество потраченных денег зависит от выбранного вами топлива.
- Поддержка оборудования в рабочем состояние.
При расчете затрат нужно учитывать удельную теплоту сгорания. Рассчитайте путем деления теплопотери за сезон на теплотворность сырьевого продукта и получите количество использованного топлива. Умножьте на стоимость за единицу измерения.
Еще один метод подсчета — это расход кВт в час. На дом, площадью 120 м2 потребляется 12 кВт теплоэнергии. В месяц выходит 8640 кВт. Способ подходит для пользователей газа и электричества
Заключение по теме
Что мы имеем в итоге? Во-первых, обязательный расчет для частного дома (имеется в виду отопление). Во-вторых, использование качественных материалов, монтаж которых вам будет по плечу. В-третьих, современные технологии, повышающие эффективность работы всей отопительной системы.
Все три фактора важны, и отсутствие одного из них приведет к тому, что вся система будет работать не так, как вам бы хотелось.
Читайте далее:
Самостоятельный расчет системы отопления частного дома
Как правильно выполнить расчет радиаторов отопления по площади дома
Грамотный расчёт системы отопления — залог уюта вашего дома
Как провести расчет батарей отопления собственной квартиры?
Расчет мощности отопления коттеджа — как все сделать правильно
Подведение итогов
Для поддержания нормального микроклимата в помещении необходимо добиться соблюдения баланса между поступлением и потерей тепла. Выполнить это условие можно только при грамотном расчете отопительной системы в целом и радиаторов отопления в частности. Предложенные в статье методы расчета вполне могут использоваться при подборе числа секций батареи отопления в квартире или частном доме ().
Видео представляет собой краткую инструкцию по расчету батареи отопления.
Проектирование любой системы отопления начинается с расчета ее основных параметров. В первую очередь это касается оптимальной нагрузки на теплоснабжение. Поэтому прежде чем закупать необходимое оборудование следует сделать расчет мощности системы отопления: котлов, радиаторов, насосов, батарей.
