Способы правильного расчета секций отопительных батарей

Тепловая мощность 1 секции

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

1. КТ – это то количество тепла, которое требуется данному помещению.
2. S – площадь.
3. К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
4. К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
5. К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
6. 40% — 1.1;
7. 30% — 1.0;
8. 20% — 0.9;
9. 10% — 0.8.
10. К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
11. +25 = 1.2;
12. +20 = 1.1;
13. +15 = 0.9;
14. +10 = 0.7.
15. К5 указывает на корректировку при наличии наружных стен.Например:
16. две наружные стены – 1.2;
17. 3 стены – 1.3;
18. все четыре стены – 1.4.
19. К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
20. чердак с обогревом – 0.9;
21. жилая комната – 0.8.
22. К7 – это коэффициент, который указывает на высоту потолка в комнате:
23. 3.0 м = 1.05;
24. 3.5 м = 1.1;
25. 4.0 м = 1.15;
26. 4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Если вы решили установить алюминиевые радиаторы отопления важно знать следующее:

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов

Информация

При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.

Функции калькулятора

Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:

• блока окон «Вид радиатора»;
• десяти строк ввода данных;
• блока окон «Тип подключения»;
• четырех строк с выводом готовых расчетов.

Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.

Принцип работы на калькуляторе

Для получения готовых расчетов следуйте нижеуказанному алгоритму:

Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах. В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах. Выберете качество остекления. Выберете площадь остекления (равна отношению площади окна к площади помещения), в %. Укажите степень утепления. Выберете климатическую зону – регион проживания. Укажите количество внешних углов и стен комнаты. Выберете вариант помещения, которое находится над комнатой. Укажите температуру теплоносителя, в ℃

Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60 Выберете планируемый тип подключения

После этого появится следующая информация:

• Количество секций, в штуках.
• Тепловые потери помещения, в ваттах.
• Удельные теплопотери помещения, в Вт/м2.
• Количество тепла, выделяемого 1 секцией, в ваттах.

Полезная информация

Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:

• Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
• Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
• Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.

На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.

Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.

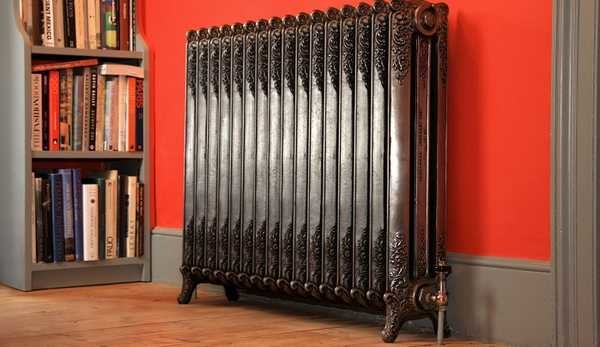

Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.

Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия

Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают. Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов

Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес

Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.

Справка

Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.

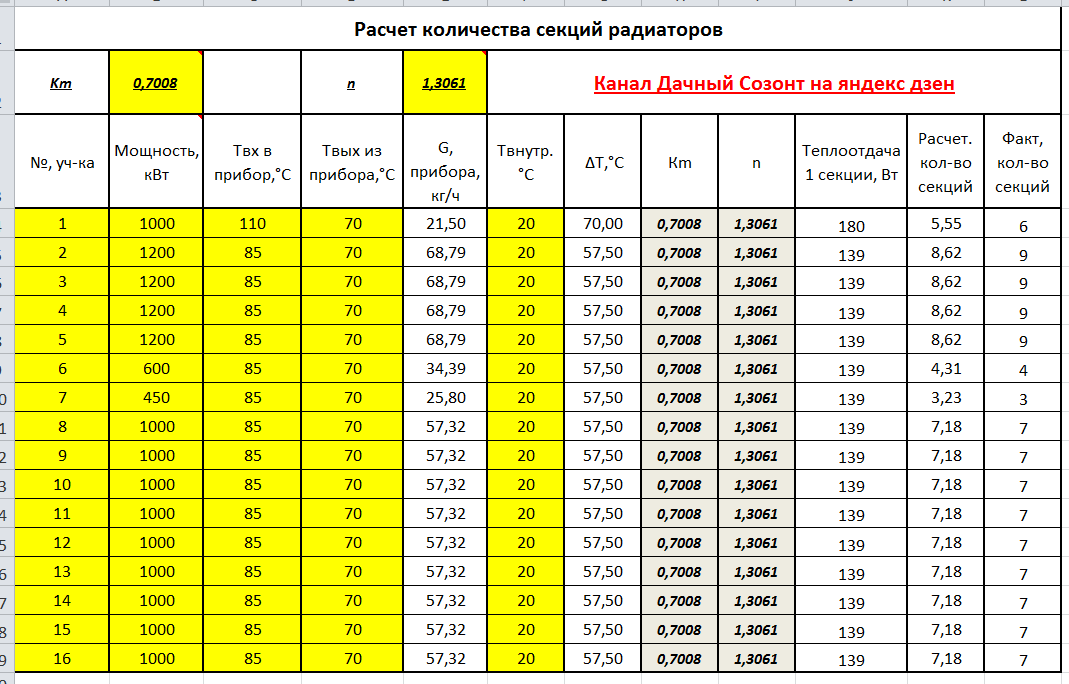

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

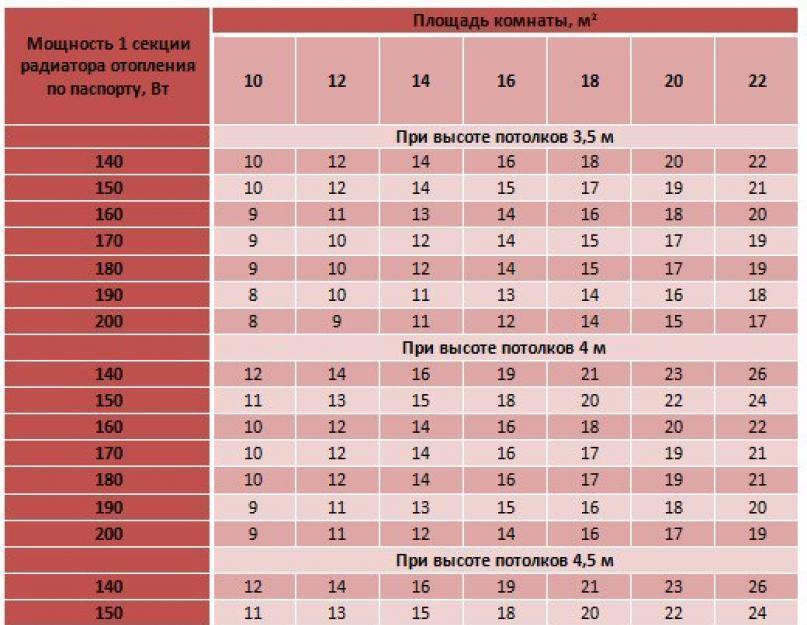

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

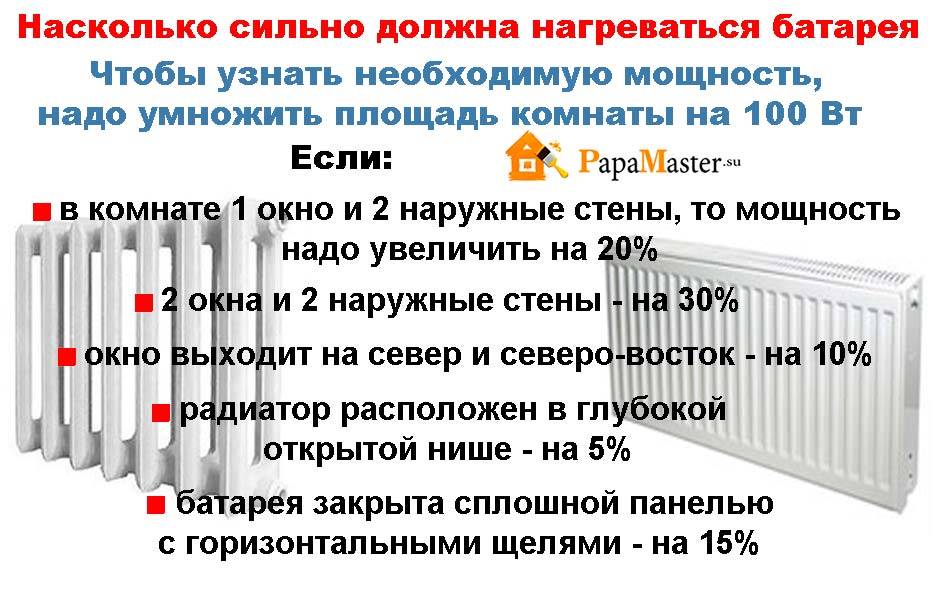

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

• На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
• На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
• Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
• Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

• Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
• Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
• При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
• Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Определяем необходимую тепловую мощность

Однако полностью учесть все возможные факторы, увеличивающие или уменьшающие тепловые потери можно с использованием только довольно сложных методик подсчёта и профессионального программного обеспечения. В целом такие расчёты подтверждают, что для помещения, в котором не проводилось специальных работ, направленных на повышение энергоэффективности, показатель в 100 Вт мощности батарей отопления на квадратный метр является верным. Это справедливо для средней полосы. Для северных регионов параметр следует увеличить до 150 или даже 200 Вт.

Однако если при строительстве или ремонте были проведены работы по теплоизоляции стен и полов, в оконных проёмах стоят энергосберегающие стеклопакеты, то даже в суровую зиму мощности отопительных приборов даже в 70 Вт будет вполне достаточно. Этот вопрос, конечно, не так существенен для владельцев квартир с центральным отоплением, но хозяевам частных домов снижение необходимой тепловой мощности поможет сэкономить средства в течение года.

Причины возможных ошибок

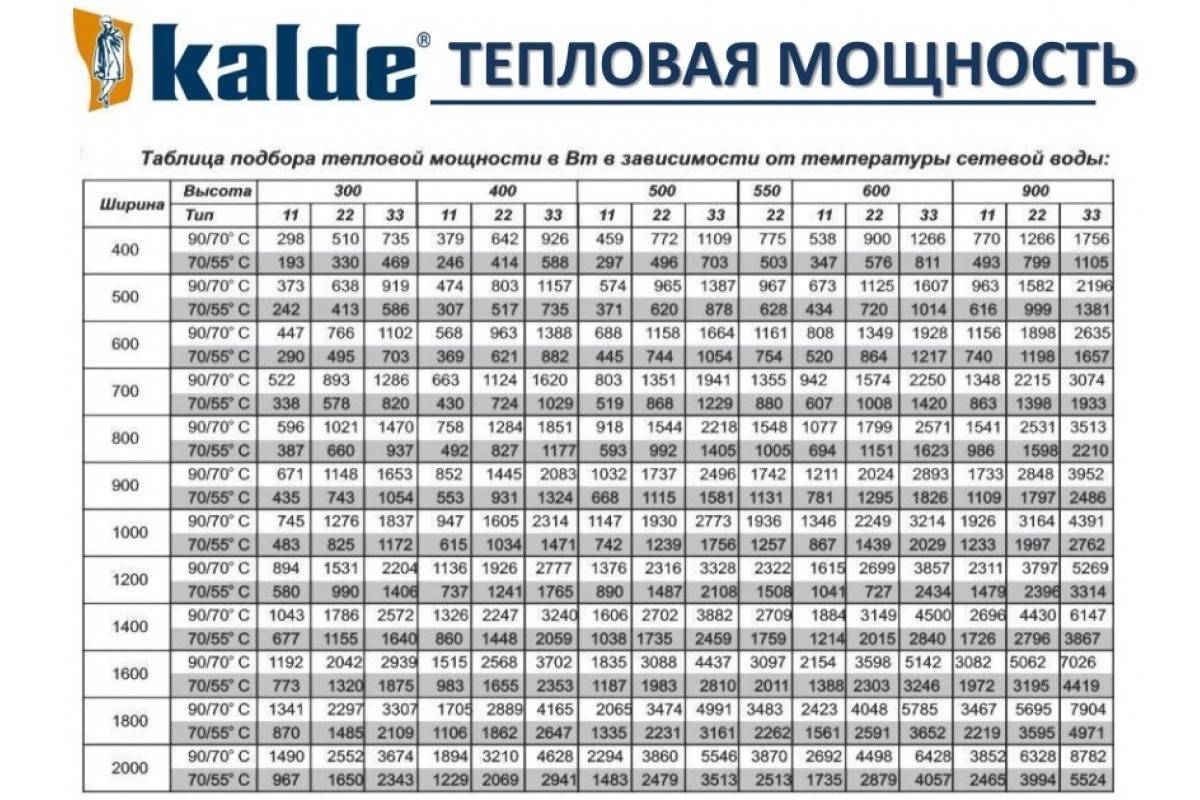

Производители стараются указывать в документах к батареям максимальные показатели теплоотдачи. Они возможны только если температура воды в отоплении будет на уровне 90 С (в паспорте тепловой напор указан 60 С).

В реальности такие значения достигаются теплосетями далеко не всегда. Это значит, что мощность секции будет ниже, а секций нужно больше. Теплоотдача одной секции может быть 50-60 против заявленных 180 Вт!

Боковое подключение радиаторов отопления

Если в сопроводительном документе к радиатору указано минимальное значение теплоотдачи, опираться в расчётах теплоотдачи радиатора батарей отопления лучше на этот показатель.

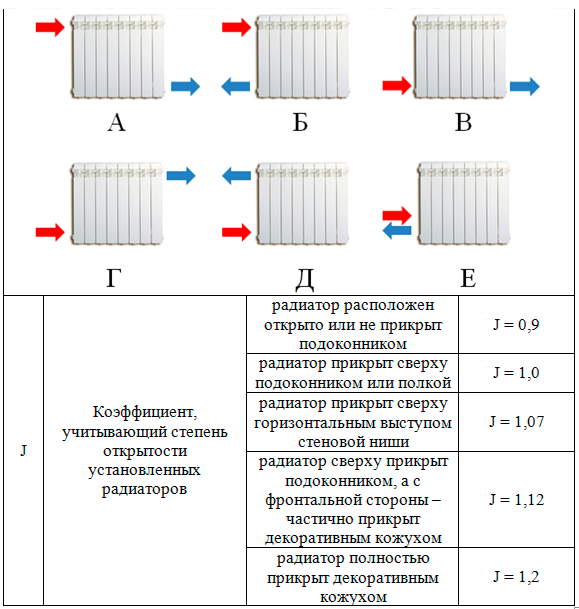

Ещё одно обстоятельство, которое влияет на мощность радиатора – схема его подключения. Если, например, длинный радиатор из 12 секций подключить боковым методом, дальние секции всегда будут намного холоднее, чем первые. А значит, и расчёты мощности были напрасными!

Длинные радиаторы нужно подключать по диагональной схеме, коротким батареям подойдёт любой вариант.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1л/мин примерно равен мощности в 1кВт (1000Вт).

Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

• алюминиевые — 190Вт
• биметаллические — 185Вт
• чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

• биметаллический радиатор — 1,8м 2
• алюминиевый — 1,9-2,0м 2
• чугунный — 1,4-1,5м 2 .

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2. Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Тепловая мощность 1 секции

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

1. КТ – это то количество тепла, которое требуется данному помещению.
2. S – площадь.
3. К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
4. К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
5. К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
   • 50% — коэффициент составляет 1.2;
   • 40% — 1.1;
   • 30% — 1.0;
   • 20% — 0.9;
   • 10% — 0.8.
6. К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
   • +35 = 1.5;
   • +25 = 1.2;
   • +20 = 1.1;
   • +15 = 0.9;
   • +10 = 0.7.
7. К5 указывает на корректировку при наличии наружных стен.Например:
   • когда она одна, показатель равен 1.1;
   • две наружные стены – 1.2;
   • 3 стены – 1.3;
   • все четыре стены – 1.4.
8. К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
   • неотапливаемого чердака – коэффициент 1.0;
   • чердак с обогревом – 0.9;
   • жилая комната – 0.8.
9. К7 – это коэффициент, который указывает на высоту потолка в комнате:
   • 2.5 м = 1.0;
   • 3.0 м = 1.05;
   • 3.5 м = 1.1;
   • 4.0 м = 1.15;
   • 4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Если вы решили установить алюминиевые радиаторы отопления важно знать следующее:

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов

Стандартный метод расчёта радиатора отопления

Самый простой расчёт, рекомендуемый зачастую продавцами данного оборудования, основывается на общепринятых нормах, по которым на обогрев одного квадратного метра площади помещения должно приходится около 100 Вт мощности нагревательного прибора. Это примерно соответствует, по их же оценкам, одной секции батареи на два квадратных метра помещения.

Данный подход является чрезмерно упрощённым. На выбор количества секций радиатора или его площади влияет целый ряд различных факторов. В первую очередь следует понять, что батареи отопления подбираются не в зависимости от площади в помещения, а в зависимости от его теплопотерь, которые определяются наличием одного или нескольких окон, дверей, расположением помещения, в т.ч. углового, а также ряда других факторов.

Методика расчета по СНиП

Таблица примерных расчетов

В СНиПе оговорено, что оптимальный вариант необходимого количества радиаторных секций зависит от показателя тепловой энергии, которую они выделяют. Она должна быть равна 100 Вт на 1 м² площади комнаты.

Для расчета используется формула: N=Sx100/Р

Где:

• N – это количество секций батареи;
• S – площадь комнаты;
• Р – мощность секции (этот показатель можно посмотреть в паспорте изделия).

Но так как в расчете должны учитываться дополнительные показатели, к формуле добавляются новые переменные.

Поправки к формуле

• Если в доме установлены пластиковые окна, можно сократить количество секций на 10%. То есть, для расчета добавляется коэффициент 0.9.
• Если высота потолка составляет 2.5 метра, применяется коэффициент равный 1.0. Если высота потолков больше, то коэффициент увеличивается до 1.1-1.3
• Количество и толщина наружных стен тоже влияет на данный параметр: чем толще стены, тем ниже коэффициент.
• Количество окон тоже влияет на потери тепла. Каждое окно прибавляет к коэффициенту 5%.
• Если над комнатой организован отапливаемый чердак или мансарда, конкретно в этой комнате можно снизить количество секций.
• Угловое помещение или комната с балконом добавляют к формуле дополнительные 1.2 коэффициента.
• Скрытые в нишу и закрытые декоративным экраном батареи добавляют к итоговой цифре 15%.

Используя дополнительные поправки, вы узнаете, сколько секций нужно ставить в каждую комнату. И уже без труда сможете узнать, сколько же нужно радиаторов на один квадратный метр.

Как рассчитать количество секций: пример на чугунных батареях

Чугунный радиатор

Рассчитаем, сколько радиаторных чугунных секций нужно установить в помещении с двумя двухкамерными пластиковыми окнами при высоте потолка 2,7 м, площадь которого составляет 22 м².

Математическая формула: (22х100/145)х1,05х1,1х0,9=15,77

Округляем полученное число до целого – получается 16 секций: две батареи под каждое окно по 8 секций в каждой.

Разъяснение по коэффициентам:

• 1,05 – это пятипроцентная надбавка за второе окно;
• 1,1 – это увеличение высоты потолка;
• 0,9 – это снижения за установку пластиковых окон.

Скажем прямо – этот вариант, как уже было отмечено выше, сложный для простого потребителя. Но существуют упрощенные способы, о которых пойдет разговор ниже.

Полезная информация

Показатели теплоотдачи для 1 секции некоторых видов радиаторов (Вт):

• Алюминиевый А 350 – 138.
• Алюминиевый А 500 – 185.
• Алюминиевый S500 – 205.
• Биметаллический L350 – 130.
• Биметаллический L500 – 180.
• Чугунные – 160.

Чугунные батареи

Рекомендации СНИП по тепловой мощности для:

• Для кирпичного дома – 34 Вт
• Для панельного дома – 41 Вт.
• Новостройка, сделанная по всем стандартам. – 20 Вт.

Итак. Приблизительные расчёты подходят для новых добротных домов с пластиковыми окнами. Если же квартира угловая и/или с большими стеклянными окнами, на последнем этаже, с высокими потолками – это всё поводы пересчитать более основательно. Разница может быть немалой!

Для тех, кто далёк от математики, существуют онлайн–калькуляторы. Необходимо знать запрашиваемые показатели, ввести их и ответ будет тут же готов. Калькуляторы можно найти на сайтах изготовителей радиаторов.

Объемный расчет количества секций

Рассчитать количество необходимых секций можно, исходя из объема радиатора. Если дом или квартира построены без учета модных ныне технологий энергосбережения, то на 1 кубический метр объема требуется 41 Ватт тепловой мощности.

Такой схемой пользуются в Европе. Разделив имеющийся объем помещения на 41, мы получаем требуемую мощность прибора. Зная ее и этот же показатель для одной секции батареи, легко высчитать секционность прибора.

Приведем пример из расчета, что помещение имеет площадь 22 квадратных метра и высоту потолка 2,7 м. Кубический объем вычисляют так:

22×2,7=59,4 м. куб. Далее 59,4/41=1,448 кВт.

Современная комбинированная батарея

Мощность одной единицы радиатора в зависимости от модели может варьировать в пределах от 120 до 200 Вт. Приведем примеры расчета:

1. Если эта величина равна 120 Вт (параметры указаны в паспорте), то формула вычислений такова — 1448/120=12,06 (12-секционная батарея).
2. Если мощность одной единицы прибора равна 250 Вт, то получаются такие цифры — 1448/250=5,8 (6-секционная батарея). Принцип вычислений в целом понятен.

Как правило, продавцы в магазине осведомлены о мощности отопительного прибора. Известно, что для одной секции чугунного агрегата этот показатель равен 160 Вт, алюминиевого — 192 Вт, биметаллического — 200 Вт. Зная эти величины, можно заранее перед покупкой произвести точные расчеты.

Мощность радиаторов: влияние способа подключения

Тип подсоединения батарей также оказывает воздействие на уровень теплоотдачи. Оптимальным считается вариант, когда отопительный прибор подключается диагональным способом, обеспечивающим поступление воды сверху, что позволяет избежать снижения тепловой мощности.

Наибольшие потери тепловой мощности, способные достигать 22%, происходят при боковом подключении. Остальные способы подсоединения приводят к относительным потерям упомянутой физической величины, что признается средними показателями, в чем можно убедиться посредством обращения к предлагаемому рисунку.

Для однотрубных систем

Указанная выше информация актуальна для систем отопления, характеризуемых как двухтрубные, которые обеспечивают подачу теплоносителя одной температуры на каждую из батарей. Что же касается однотрубных конструкций, то их функционирование основано на другом процессе.

В таких системах каждый последующий радиатор получает все более холодную воду, поэтому расчет количества секций таких отопительных приборов предполагает, что температуру придется пересчитывать несколько раз, что является довольно проблематично. В связи с этим лучше всего произвести вычисление требуемой мощности радиаторов для двухтрубной системы с дальнейшим добавлением секций с учетом снижения тепловой мощности.

Рассмотрим это на примере однотрубной системы, изображенной на схеме, которая имеет в своем составе 6 радиаторов. Такое количество батарей было установлено в зависимости от потребностей при двухтрубной разводке с последующей правкой полученных значений. Если расчет для первого радиатора строился обычным способом, то на втором приходилось учитывать то значение, на котором снизилась мощность, то есть 12 кВт (15–3=12), что составило 20%.

Чтобы компенсировать понесенные потери, пришлось увеличивать количество секций. Прогнозировалось, что потребуется 8 конструктивных элементов батарей, но потеря в 20% внесла корректировку, предполагающую необходимость установки отопительных приборов с 9 или 10 секциями.

При этом такой метод нельзя признать оптимальным, так как соответствие ему может привести к тому, что последняя в ветке батарея приобретет катастрофические размеры. В связи с этим устанавливаются однотрубные системы с запасом мощности, монтируется запорная арматура, а батареи подключаются через байпас для регулировки теплоотдачи.

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

• На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
• На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
• Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
• Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

• Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
• Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
• При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
• Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.
