Калориферы водяные для приточной вентиляции
Основная область использования калориферов — здания или помещения, в которых по разным причинам не имеется возможности установить радиаторы. Например, при больших объемах помещений радиаторы попросту не справятся напротив, будет наиболее эффективным. Наиболее рациональным расположением водяных калориферов является приточная вентиляционная линия, поскольку нагревать выводимый поток нецелесообразно.
Кроме отопления, активно применяется подогрев приточной струи, используемый для сохранения уже имеющегося тепла в помещении. Если производится транспортировка свежей струи по продолжительной линии воздуховодов, то на них без подогрева воздуха будет накапливаться конденсат, что создаст массу проблем эксплуатационного характера. Для решения всех этих вопросов применяются водяные воздухонагреватели.
Воздухонагреватель водяной: принцип работы и конструкция

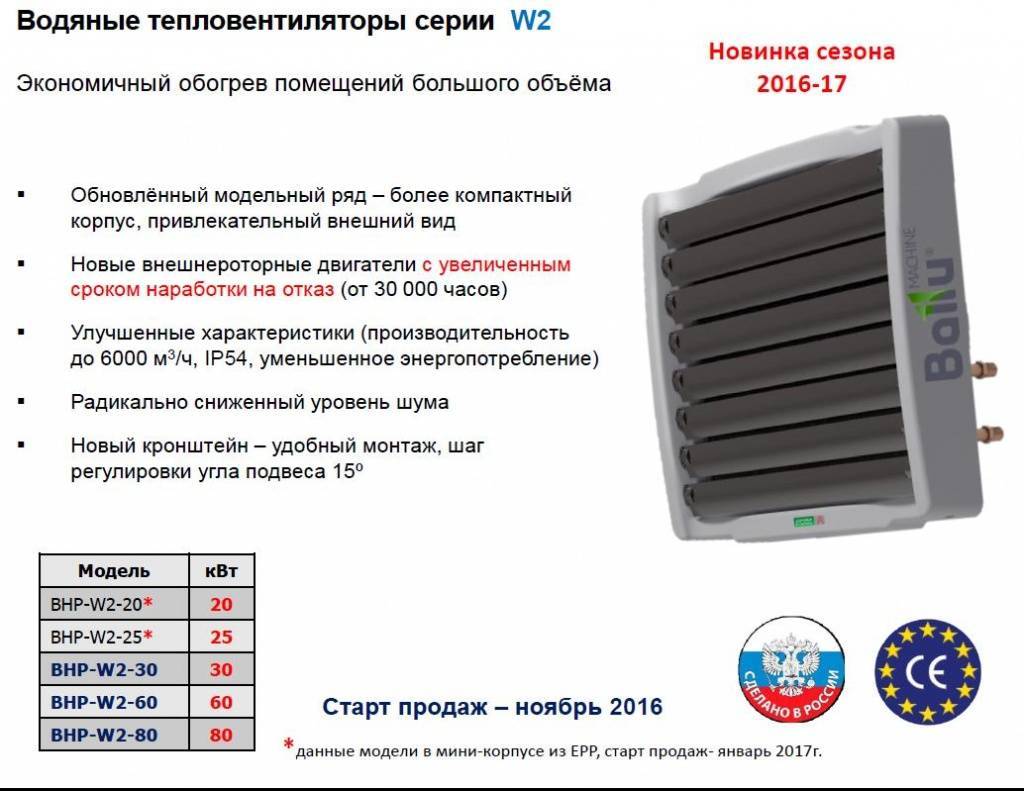

Наиболее распространенным типом являются. Они пришли на смену пластинчатым конструкциям, менее удачным в обслуживании и требующим периодического обслуживания в довольно трудоемкой форме.
Смотреть корзину В корзину / Детали
8 100 ₽ОтложитьОтложить Сравнить
Смотреть корзину Детали
Смотреть корзину Детали
Смотреть корзину В корзину / Детали
Нагреватель
Основной элемент нагревателя — стальная трубка, на внешнюю поверхность которой нанесено алюминиевое оребрение. Эти ребра служат теплоотдающей поверхностью, площадь которой в сумме получается достаточно большой. При этом, полный наружный диаметр трубок (вместе с оребрением) составляет 37 мм, а сама трубка — 16 мм, поэтому глубина ребер относительно невелика и не вызывает опасности заполнения грязью, пылью или иными посторонними материалами, снижающими теплоотдачу. Расстояние между ребрами составляет 2,8 мм, что позволяет сохранять тепло даже при интенсивном обдуве, делая работу устройства высокоэффективной.
Трубки
Трубки установлены в плоскую прямоугольную раму в 2, 3 или 4 ряда. Расстояние между осями трубок способствует максимальной теплоотдаче от их поверхности. Подача воздушного потока производится при помощи осевого или радиального вентилятора, это зависит от места установки прибора и специфики его работы.

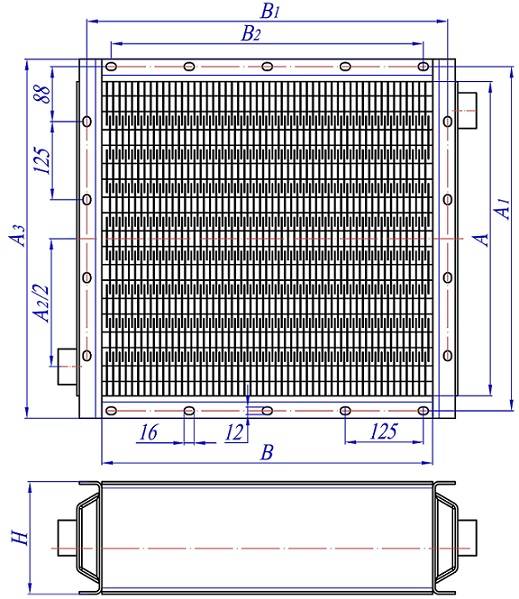

Установка
Для установки калорифера корпус (рамка) имеет несколько продолговатых монтажных отверстий на фланцевых креплениях. С их помощью приборы могут устанавливаться в систему воздушных каналов, в проемы или иные опорные конструкции. Иногда применяется отдельная установка, когда прибор обслуживает помещение определенного размера и не встроен в общую систему обогрева или вентиляции.
Базовые правила монтажа и эксплуатации калориферов
Для организации эффективной системы отопления необходимо правильно выбрать тип и мощность агрегата, соблюсти основные правила его монтажа и эксплуатации.
Длительный эксплуатационный период отопительных приборов обеспечивают:
- Монтаж агрегата в месте, удобном для проведения технического обслуживания.
- Использование теплоносителя без химических примесей.
- Очистка воздуха, поступающего в калорифер от посторонних включений.
- Изначальная температура воздуха — выше нулевой отметки. Если водяной калорифер используется при минусовой температуре, его необходимо оборудовать теплоизоляционной защитой.
- Защита теплообменника от механических повреждений.
Подбор и расчет мощности калорифера зависит от условий эксплуатации и задач
Схема работы парового калорифера.
Если нагреватель планируется использовать в производственных помещениях, где уже установлены парогенерирующие системы, то подбор одной из моделей парового калорифера практически безальтернативен. На таких предприятиях уже есть сеть паропроводов, непрерывно подающих горячий пар на различные нужды, соответственно, есть возможность и для подключения калорифера к данной сети
Однако стоит обратить внимание на то, что все обогреваемые помещения должны быть оборудованы не только приточной вентиляцией, но и вытяжной, чтобы не допустить дисбаланса температур, который может привести к негативным последствиям как для техники и самого помещения, так и для работающих тут людей
Если в помещениях нет постоянной сети паропроводов и нет возможности для установки парогенератора, то оптимальным выбором будет использование электронагревателя. Кроме того, какой-либо вид электронагревателя лучше выбирать и для тех помещений, где установлена достаточно слабая вентиляция (офисные здания или частные дома). Электрические нагреватели не нуждаются в дополнительных сложных инженерных коммуникациях. Для электронагревателя достаточно наличия электрического тока, что применимо практически к любому помещению, где живут или работают люди. Все электрические калориферы оборудованы трубчатыми электронагревателями, что увеличивает теплообмен с окружающим воздухом в вентиляции. Главное, чтобы характеристики подводящих электрических кабелей соответствовали мощности ТЭНов.

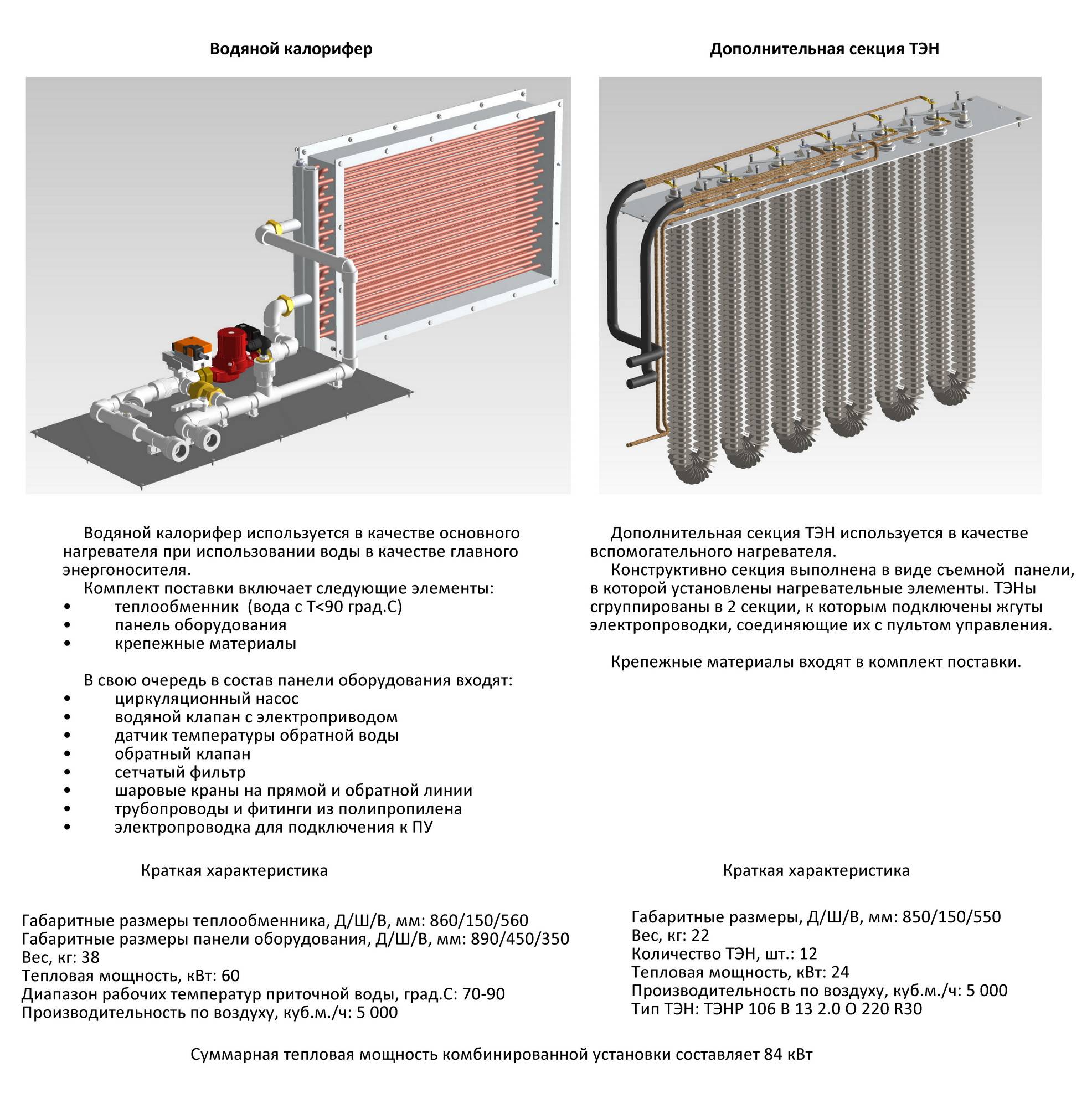

Схема устройства водяного калорифера.
Использование водяных калориферов оправдано в том случае, если у вас есть некоторое количество источников нагрева воды. Одним из оптимальных вариантов использования водяного оборудования является применение их в качестве теплоутилизаторов, то есть устройств, которые отбирают тепловую мощность у теплоносителей. При эксплуатации таких систем следует соблюдать технику безопасности и следить за их исправностью и герметичностью, так как температура воды в них может достигать 180°С, что чревато термическими травмами. Несомненным преимуществом водяных воздухонагревателей является то, что они могут быть подключены к системе отопления.
Что такое приточная вентиляция
Создание комфортного микроклимата в помещении – важная задача. Вентиляция воздуха – одна из составляющих этого процесса. С этими задачами хорошо справляется приточная вентиляция в квартире или доме. В зависимости от модели устройство обеспечивает:
- очищение воздуха от разных примесей;
- изменение температуры в зависимости от заданных параметров;
- поддержку оптимального показателя влажности;
- создание комфортных условий жизни.

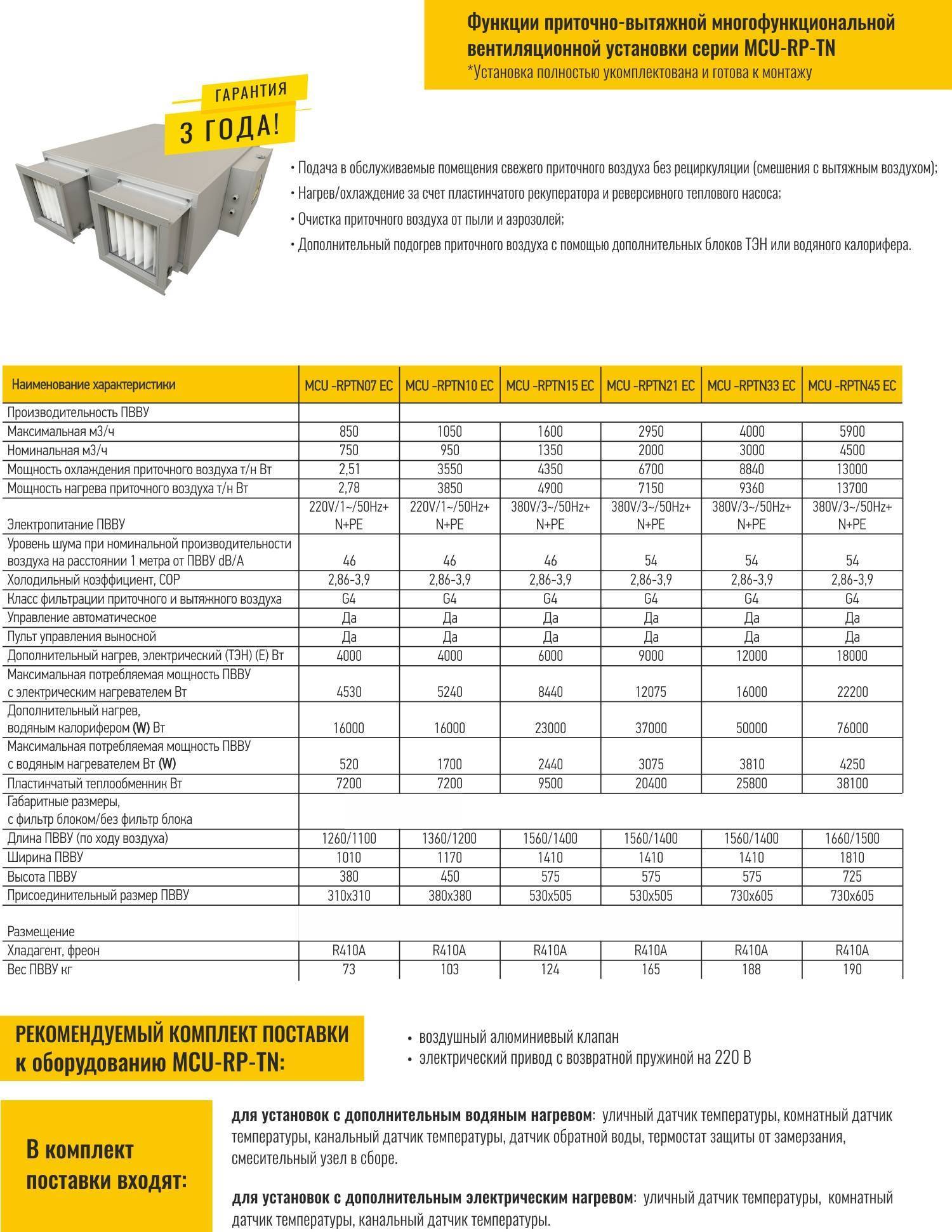

Устройство приточной вентиляции
Для повышения скорости обмена местами воздушных масс используют разные приспособления

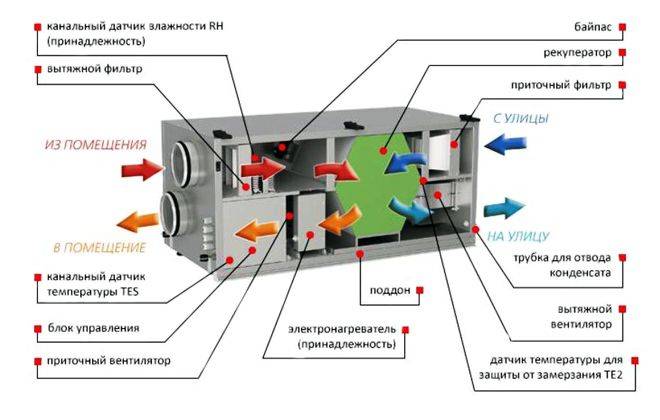

Разбираясь, как выглядит приточная вентиляция, нужно обратить внимание на то, из каких элементов она состоит:
- Вентилятор . От его уровня мощности зависит работа всей системы.
- Фильтры . Защищают помещение от попадания загрязнений с улицы.
- Нагревательный элемент . Приточная вентиляция с подогревом воздуха помогает не испытывать дискомфорт от перепадов температуры.
- Рекуператор . Устройство используется для снижения затрат на подогрев воздуха за счет комнатного тепла.
- Система шумопоглощения . Для минимизирования звука от работы устройства.
- Воздуховоды . Сборная приточная вентиляция состоит из труб, изготовленных из пластика или легких металлов. Характеристики зависят от конкретной модели.
Принцип работы приточной вентиляции
Характерной особенностью современных квартир является чрезмерная герметизация, поэтому многие задумываются об установке принудительной системе движения воздуха. Приточная система вентиляции подходит для этого идеально. Она работает следующим образом:
- Воздух попадает в воздухозаборник.
- Транспортируется по воздуховоду благодаря работе вентилятора.
- После нагревания до нужной температуры, попадает в помещение.

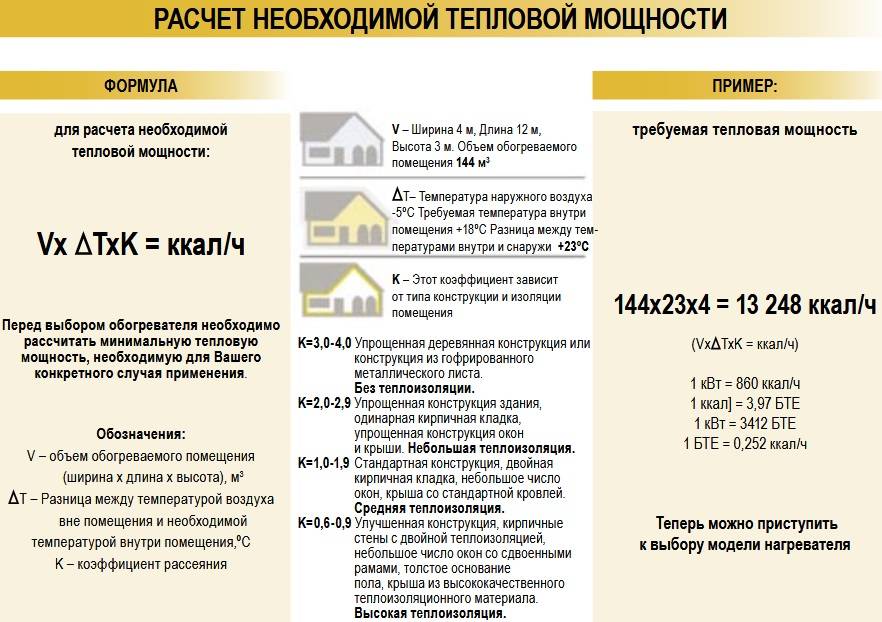

Калькулятор расчета необходимой мощности электрообогревателя
Электрический обогрев помещений всегда может прийти на помощь основной системе отопления, заменить ее в осенний или весенний период межсезонья, а в особых случаях – даже стать основным источником тепла в зимнюю пору. Все зависит от того, какой тепловой мощностью обладают приобретаемые электрические нагреватели.
Калькулятор расчета необходимой мощности электрообогревателя
Несмотря на широкое разнообразие современных электрических обогревательных приборов – конвекторов, тепловентиляторов, масляных радиаторов, инфракрасных излучателей и т.п., параметр мощности для любого из них является определяющим. Именно он показывает тот эксплуатационный потенциал, который заложен производителем в это изделие. Значит, прежде чем отправляться в магазин за покупкой, необходимо четко представлять, с каким критерием оценки подходить к выбору той или иной модели. Поможет в этом — калькулятор расчета необходимой мощности электрообогревателя.
Ниже будут даны некоторые необходимые разъяснения по порядку проведения расчетов.
Пояснения по проведению расчетов мощности обогревателя
Программа калькулятора основана на учете особенностей помещения, в котором предполагается использование электрического обогревателя.
Цены на электрообогреватели
- Прежде всего необходимо определиться, какая миссия будет возлагаться на прибор – станет ли он лишь «подмогой» для отопления, или необходимо предусмотреть вариант, когда обогреватель должен будет справиться с функцией основного источника тепла.
- Площадь помещения – исходная величина для проведения расчетов.
- Внешние стены – чем их больше, тем выше общее количество тепловых потерь, требующих определенной компенсации.
- Стены с северной и восточной сторон практически никогда не получают «солнечного заряда», в отличие от южных и юго-западных.
- Стены, расположенные с наветренной стороны, охлаждаются значительно быстрее других – это учтено в алгоритме расчета.
- При указании уровня температур не следует указывать рекордно низкие показатели – это должно быть значение, которое является обычным для региона проживания, в самую холодную декаду зимы. Тем самым калькулятор уже учтет имеющиеся климатические особенности.
- Степень утепления стен. Если термоизоляционные работы проводились полноценно, на основании проведенных теплотехнических расчетов, то можно отнести стены к разряду качественно утепленных. Кирпичная стена, примерно в 400÷500 мм толщиной, и аналогичная ей, могут претендовать на среднюю степень утепленности. Стены вообще без утепления, по идее, рассматриваться и вовсе не должны, так как в таком помещении даже при непозволительно большом расходе электроэнергии, комфортного микроклимата все равно не добиться. Приобретение электрообогревателя в таких условиях становится бессмысленной затеей.
- Высота потолков – влияет на общий объем помещения.
- Следующие два окна ввода – это характер помещений, расположенных сверху и снизу рассматриваемой комнаты. Естественно, от их особенностей зависит количество теплопотерь через верхнее и нижнее перекрытие.
- Далее – блок полей, касающихся окон в помещении. Необходимо, в первую очередь, указать тип окон – калькулятор учтет их теплосберегающие возможности. Далее, после указания количества и размеров окон, программа вычислит коэффициент остекления (относительно площади помещения) и сделает соответствующую корректировку в расчетах.
- Наконец, в комнате может быть одна или даже несколько используемых дверей, выходящих на улицу или в неотапливаемые помещения. Естественно, что при каждом открывании такой двери в комнату поступает немалый объем охлаждённого воздуха, который потребует дополнительного расхода тепловой мощности.
Результат дается в ваттах и киловаттах. По этим параметрам уже можно будет оценивать приглянувшуюся в магазине модель электрообогревателя.
Помимо мощности, существует немало иных критериев оценки подобных приборов – габариты, безопасность в работе, удобство пользования, мобильность, степень автоматизации и другие. Подробнее об аспектах выбора энергосберегающих электрических обогревателей – в специальной публикации нашего портала.
Калориферы – принцип работы и виды
Калорифер — это устройство, создающее воздушный тепловой поток для обогрева помещений.
Его назначение просматривается в образующих слово латинских корнях: “calor” и “fero” — «тепло-несу». В основе принципа действия этого устройства — закон термодинамики: тепловая энергия всегда передаётся из области высоких температур в область более низких.
Поэтому для функционирования калорифера необходимы:
- нагревающий элемент
- приток воздуха по воздуховодам
- достаточная площадь соприкосновения двух сред
- распределители нагретого воздуха
В настоящее время калориферы разных видов используют для создания микроклимата или технологических условий:
- в цехах по производству полимеров, радиоэлектроники
- в складских и гаражных помещениях
- в сушильных установках
- в торговых залах
- в офисах
- в строительных вагончиках
- в мастерских
- как бытовые воздухонагреватели в жилых помещениях
Основными показателями здорового микроклимата являются: температура, влажность воздуха, скорость перемещения воздушных потоков. Калориферные устройства предназначены, в соответствии с санитарными требованиями, оптимизировать воздушную среду жилых и производственных помещений.
К сведению: Калорифер также может и охлаждать воздушные потоки на 20⁰С, если трубчато-пластинчатый радиатор наполнен фреоном. Теплообмен в этом случае осуществляется снаружи. Фреоновый калорифер обычно входит в состав сплит-системы.
Достоинства и недостатки
При всем удобстве калориферы потребляют большое количество электроэнергии Водяные и паровые калориферы, предназначенные для отопления производственных помещений, крайне выгодны, поскольку не требуют дополнительных вложений. Финансовые средства затрачиваются только на приобретение устройства. Их достоинства:
- быстрое достижение желаемой температуры воздуха;
- простой монтаж;
- безопасность;
- надежность;
- возможность регулировки уровня обогрева.
Из недостатков отмечаются:
- использование в помещениях с плюсовой температурой воздуха;
- невозможность применения для обогрева квартир;
- требуется оборудование для обеспечения воздушной тяги;
- если прекращается подача теплоносителя, система перестает работать.
Последний пункт справедлив и для электрокалориферов, только касается перебоев с подачей электроэнергии.
Расчет калорифера
Калориферы — приборы, применяемые для нагревания воздуха в приточных системах вентиляции, системах кондиционирования воздуха, воздушного отопления, а также в сушильных камерах.
Подбор калорифера осуществляется на холодный период.
Определяем расход тепла на нагревание приточного воздуха (Богословский, стр. 202, ф-ла XII.1):
где — массовое количество нагреваемого воздуха, кг/ч;
— начальная и конечная температура воздуха, т.е. до калорифера и после него соответственно;
— удельная теплоемкость воздуха ().
Задаваясь массовой скорость 4,6 кг/с·м2 находим необходимую площадь живого сечения калориферной установки (Богословский, стр. 203, ф-ла XII.4):
Калорифер с данной площадью живого сечения существует, следовательно, необходимо установить только 1 калорифер.
Определяемся с установкой калориферов. Теплоноситель принимаем – воду. Она должна пройти через площадь сечения трубок каждого калорифера (принимаем по табл. 2.23 спр. Староверова, стр. 424):
— температура горячей воды
— температуры оборотной воды
Определяем скорость движения теплоносителя в трубках калорифера (Богословский, стр. 203, ф-ла XII.8):
где — плотность воды
— теплоемкость воды
— площадь живого сечения по теплоносителю
Находим коэффициент теплопередачи (Староверов, стр. 423, табл. II.22):
по таблице:
по формуле:
Площадь поверхности нагрева:
Находим необходимую площадь поверхности нагрева калорифера:

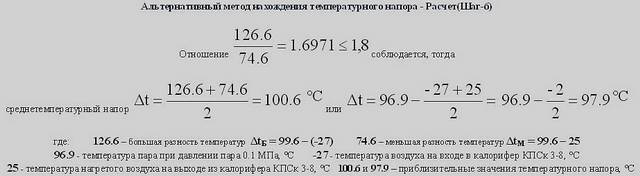

где — средняя температура теплоносителя
— средняя температура нагрева воздуха, проходящего через калорифер
Определяем запас площади нагрева калорифера:
Определяем сопротивление калорифера проходу воздуха:
где — число последовательно расположенных калориферов;
— сопротивление одного калорифера.
Проверяем значение сопротивления калорифера проходу воздуха:
Так как в цехе имеются пылевыделения, то приток воздуха необходимо делать в верхнюю зону помещения. В помещениях большой высоты возможна подача притока свободными струями.
Для дальнейших расчетов выберем приколонные четырехструйные воздухораспределители серии НРВ.
Для того, чтобы начать расчет, необходимо определить возможное количество воздухораспределителей
где – объем приточного воздуха на холодный период года, 24361 кг/ч;
— производительность одного воздухораспределителя, принимаемая (Староверов, стр. 195, табл. 8.9.)
24361/5 = 4872,2 м3/ч – расход воздуха на участке.
Выбираем 5 воздухораспределителей с номинальной пропускной способностью 5000 м3/ч. Площадь выпускного патрубка м2.
Расчет по Староверову:
Воздухораспределители следует рассчитывать по схеме 3, пользуясь нижеприведенными формулами (Староверов, табл. 8.1, стр. 178). Принять в этих формулах Кв = 1, , ξ =3 (Староверов, стр. 195)
Расчет проводим по методичке:
Место входа оси плоской струи в рабочую зону примем в плоскости оси прохода. Оно представляет собой прямую, расположенную на плоскости, ограничивающей сверху рабочую зону и отстоящую на расстоянии 2 м от пола.
-
Ось воздухоприточной струи помещаем на высоте 8 метров или 0,6 от высоты помещения. Это условие обеспечивает свободное развитие струи и не налипание ее на потолок или пол.
Исходя из расположения оси струи и места расположения линии пересечения оси плоской струи с верхней границей рабочей зоны, принимаем координату x=2,5 м, а координату y=1,0 м.
Расчетная длина оси струи:
Для щели коэффициенты затухания: m=4,5 n=3,2 (Староверов, стр. 180, табл. 8.1.)
Задаемся температурой притока, с учетом подогрева в вентиляторе – 11. Избыточная температура составит 20-11=9.
Параметры воздуха на входе струи в рабочую зону определяем в соответствии с обязательным приложением 6:
Максимальная скорость на оси струи 1,8*0,2 = 0,36 м/с
Избыточная температура
Задаемся шириной щели 0,05 м, тогда скорость приточного воздуха на выходе из щели, обеспечивающая вход струи в точку с указанными координатами, равна:
Длина щели принимается равной 0,8*47,2 = 37,76. Тогда ширина щели, рассчитанная по величине притока:
Ширина щели = 0,2 м.
Калориферы КСк. Расчет и подбор водяных калориферов КСк – Т.С.Т.

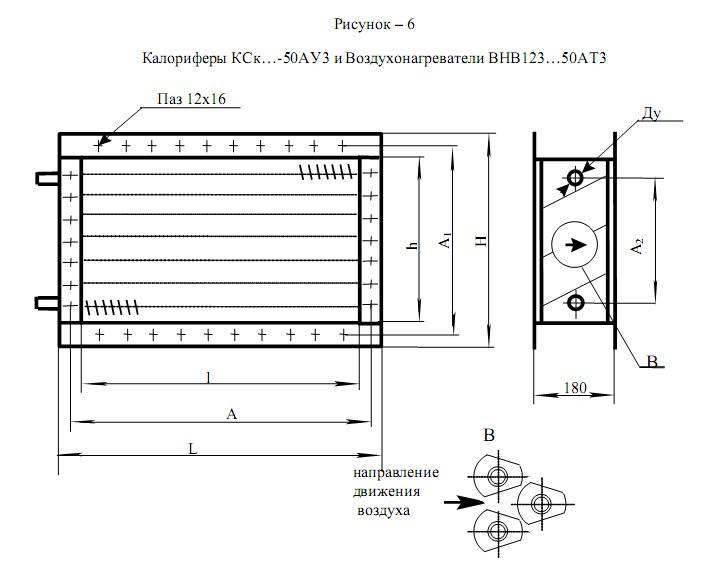

Калориферы КСк. Расчет и подбор водяных калориферов КСк
Расчет и подбор водяных калориферов КСк осуществляется в следующей последовательности:
1. подсчет тепловой мощности для нагрева воздуха, 2. расчет фронтального сечения для прохода воздуха и подбор подходящих калориферов, 3. нахождение массовой скорости, 4. определение расхода теплоносителя, 5. подсчет скорости горячей воды в теплообменнике, 6. вычисление коэффициента теплопередачи, 7. определение среднего температурного напора, 8. нахождение теплопроизводительности калорифера или установки, 9. установление запаса по тепловой мощности, 10. расчет аэродинамического сопротивления, 11. определение гидравлического сопротивления по теплоносителю.
Все действия по расчету и подбору водяных калориферов типа КСк выложены пошагово. Прилагаются формулы и таблицы , технические данные и характеристики всех моделей данных воздухонагревателей. Каждый шаг подсчетов и вычислений сопровождается конкретным примером.
1. Определить тепловую мощность для нагрева определенного объема воздуха.
а) Определяем массовый расход нагреваемого воздуха
L – объемное количество нагреваемого воздуха, м3/час
p – плотность воздуха при средней температуре (сумму температуры воздуха на входе и выходе из калорифера разделить на два) – таблица показателей плотности представлена выше, кг/м3
б) Определяем расход теплоты для нагревания воздуха
G – массовый расход воздуха, кг/час
с – удельная теплоемкость воздуха, Дж/(кг •K) , (показатель берется по температуре входящего воздуха, смотреть ниже – по таблице)
t нач – температура воздуха на входе в теплообменник, °С
t кон – температура нагретого воздуха на выходе из теплообменника, °С
Пример подбора и расчета калорифера КСк . Шаг- 1
Подобрать подходящий калорифер КСк для нагрева 17000 м3/час от температуры – 25°С до +23°С. Теплоноситель горячая вода с графиком 95°С на входе в воздухонагреватель, 50°С на выходе.
1. Определить тепловую мощность, необходимую для нагрева 1700 0 м3/час с температуры – 25°С до +23°С.
а) Определяем массовый расход нагреваемого воздуха
1 700 0 – объемное количество нагреваемого воздуха, м3/час
1.3 – плотность воздуха при температуре – 1°С (температура на входе – 25 °С плюс температура воздуха на выходе +2 3°С – делим на два) (- 25+2 3 )/2= – 2 /2= – 1 Плотность воздуха при температуре – 1 имеет значение 1.3 0
б) Определяем расход те п лоты для нагревания воздуха
2 21 00 – массовый расход воздуха, кг/час
1009 – удельная теплоемкость при температуре входящего воздуха – 25 °С, Дж/(кг•K)
+2 3 – температура нагретого воздуха на выходе из теплообменника , °С
– 25 – температура воздуха на входе в теплообменник , °С
Температуру входящего воздуха можно принять, исходя из географического региона, в котором будут эксплуатироваться калориферы. Данные с расчетными средними температурами городов представлены в 3- х таблицах справа. Если в таблице отсутствует ваш город, следует принять показатели близлежащего.
2. Подбор и расчет калориферов – этап второй. Определившись с необходимой тепловой мощностью для обогрева требуемого объема, находим фронтальное сечение для прохода воздуха. Фронтальное сечение – рабочее внутреннее сечение с теплоотдающими трубками, через которое непосредственно проходят потоки нагнетаемого холодного воздуха.
G – массовый расход воздуха, кг/час
v – массовая скорость воздуха – для оребренных калориферов принимается в диапазоне 3 – 5 ( кг/м2•с ). Допустимые значения – до 7 – 8 кг/м2•с
Пример подбора и расчета калорифера КСк . Шаг- 2
Подобрать подходящий калорифер КСк для нагрева 1700 0 м3/час от температуры – 25°С до +23°С. Теплоноситель горячая вода с графиком 95°С на входе в воздухонагреватель, 50°С на выходе.
2. Расчет фронтального сечения для прохода воздуха. Подбираем необходим ую площадь сечени я под массовый расход воздуха 2 210 0 кг/час. Принимаем массовую скорость – 3.6 кг/м2•с .
2 21 00 – массовый расход воздуха, кг/час
3.6 – массовая скорость воздуха , кг/м2•с
При выборе трех или четырех рядной модели (одинаковые номера калориферов – имеют одну и ту же площадь фронтального сечения), ориентируемся на то, что теплообменники КСк4 (четыре ряда) при одной и той же входящей температуре и производительности по воздуху, нагревают его в среднем на восемь- двенадцать градусов больше, чем КСк3 (три ряда теплонесущих трубок), но имеют большее аэродинамическое сопротивление.
Подключение
Поступление воздушных масс может осуществляться в одном из двух вариантов:
- Левое выполнение: смесительный узел и автоматическое управление устанавливаются с левой стороны, подача воды производится сверху, отток — в нижней части.
- Правое выполнение: указанные механизмы находятся справа, трубка для подачи воды — внизу, «обратка» – в верхней части.
Трубки размещают на той стороне, где установлен воздушный клапан.
Водяные калориферы разделяются на 2 вида по типу вентиля:
- двухходовой – при подключении к общему теплоснабжению;
- трехходовой – при замкнутом способе снабжения теплом (к примеру, при подключении к котлу).
Вид вентиля определяется характеристиками системы, снабжающей теплом. К ним относятся:
- Вид системы.
- Температура воды в начале процесса и при оттоке.
- При центральном водоснабжении – разница между давлением в трубах подачи воды и её оттока.
- При автономном – наличие или отсутствие насоса, установленного на контуре притока.
Схема установки должна предусматривать недопустимость монтажа в следующих случаях:
- с вертикальным вводом и выводом трубы;
- с верхним забором воздуха.
Такие ограничения обусловлены возможностью попадания снежных масс в приток оборудования и дальнейшей протечки талой воды в электронный блок.
Место монтажа канального калорифера для приточной вентиляции в системе воздухообмена (если существует возможность понижения температуры ниже нормы, обязательна установка термостата защиты от замерзания)
Чтобы избежать сбоев работы блока автоматики, датчик температуры должен находиться во внутренней части элемента выдува воздуха на расстоянии не менее 0,5 м от механизма притока.
Классификация калориферов по разным признакам
Калориферы включают в конструкцию системы отопления для нагрева воздуха. Существуют следующие группы этих приборов по виду используемого теплоносителя: водяные, электрические, паровые, огневые . Электрические приборы имеет смысл использовать для помещений площадью не более 100 м². Для зданий с большими площадями более рациональным выбором будут калориферы водяные, которые функционируют только при наличии источника тепла.
Наиболее популярны паровые и водяные калориферы. Как первые, так и вторые по форме поверхности делятся на 2 подвида: ребристые и гладкотрубные. Ребристые калориферы по геометрии ребер бывают пластинчатыми и спирально-навивными.
Производительность калориферов, работающих на таком теплоносителе как пар, регулируют при помощи специальных клапанов, установленных на входной трубе (+)
По конструкционному исполнению эти приборы могут быть одноходовыми, когда теплоноситель в них совершает движение по трубкам, придерживаясь постоянного направления и многоходовыми, в крышках которых имеются перегородки, вследствие чего направление движение теплоносителя постоянно меняется. В продажу поступают 4 модели калориферов водяных и паровых, отличающиеся площадью поверхности нагрева:
- СМ — самая малая с одним рядом труб;
- М — малая с двумя рядами труб;
- С — средняя с трубами в 3 ряда;
- Б — большая, имеющая 4 ряда труб.
Водяные калориферы в процессе эксплуатации выдерживают большие температурные колебания — 70-110⁰. Для хорошей работы калорифера этого типа вода, циркулирующая в системе должна быть нагретой максимум до 180⁰. В теплое время года калорифер может выполнять роль вентилятора.
Галерея изображений
Фото из
По типу задействованного в нагреве теплоносителя калориферы делятся на водяные, паровые, огневые и электрические
В обогреве частных, коммерческих и производственных объектов чаще всего применяются паровые и водяные калориферы
Электрические нагреватели воздуха — самый простой вариант в установке, подключении и обслуживании, но не слишком рациональный с экономической точки зрения
Паровые калориферы подразделяются на гладкотрубные модели и ребристые приборы. Ребристые делятся на спирально-навивные и пластинчатые
Водяной калорифер в производственном помещении
Паровой калорифер на остекленной террасе
Компактный электрический нагреватель воздуха
Паровая спирально-навивная модель
