Как рассчитать естественную вентиляцию для помещения

Правильное оборудование воздуховодов

Короба из оцинковки могут быть круглой, квадратной и прямоугольной формы. Трубы чаще ставят для организации приточного потока в производственных и общественных помещениях. Для монтажа используются хомуты, крепящиеся к перекрытию шпильками. Прямоугольные короба подвешивают на жестких траверсах, где высота регулируется контрольной гайкой. Обязательно делаются резиновые прокладки.

Гибкие воздуховоды длиной до 5 м прокладывают без промежуточных опор, трубопроводы большей длины фиксируют подвесами, хомутами на шпильках во избежание прогиба. Несмотря на гибкость, для таких магистралей есть определенные радиусы, больше которых поворачивать трассу не рекомендуется.

Основные ошибки при организации естественной вентиляции

Самая первая ошибка, которая может быть допущена – это намеренная экономия средств и ресурсов для обустройства вентиляции. Эта ошибка может оказаться непоправимой, так как после постройки и отделки помещения – обеспечить функциональную аэрацию с сохранением комфорта практически невозможно. Но кроме этой ошибки, существует целый перечень других, не менее важных:

• Обустройство вентиляции только на первом этаже. Свежим воздухом должны насыщаться все помещения дома. В противном случае даже в многоквартирных домах каналы прокладывались бы только на первые этажи, но они выполнены по всей высоте в каждую квартиру.
• Постоянная нехватка воздуха будет ощущаться в том случае, если отверстия для подвода и отвода воздуха выполнены на ненадлежащей высоте.
• Отсутствие достаточной вентиляции в ванной комнате и кухне.

Важно! Особое внимание следует уделить возведению дымохода. При неправильном обустройстве через него в помещение может попадать холодный воздух, при этом отработанный не будет выводиться.

Эти ошибки считаются типовыми при строительстве домов
Если есть сомнения в своих навыках и силах, то лучше доверить всю работу специалистам. В этом случае не возникнет необходимости все перестраивать и дополнительно тратить деньги

Эти ошибки считаются типовыми при строительстве домов. Если есть сомнения в своих навыках и силах, то лучше доверить всю работу специалистам. В этом случае не возникнет необходимости все перестраивать и дополнительно тратить деньги.

Особенности определения длины вентиляционных труб

Еще одним важным параметром при проектировании систем вентиляции является длина наружной трубы. Она объединяет все находящиеся в доме каналы, по которым осуществляется циркуляция воздуха, и служит для его вывода наружу.

Расчет по таблице

Высота вентиляционной трубы зависит от ее диаметра и определяется по таблице. В ее ячейках указано сечение воздуховодов, а в столбце слева – ширина труб. Их высота указывается в верхней строке и обозначается в мм.

Подбор высоты трубы вентиляции по таблице

При этом нужно учитывать:

• Если вентиляционная труба находится рядом с , то их высота должна совпадать, чтобы избежать проникновения дыма внутрь помещений во время отопительного сезона.
• При расположении воздуховода от конька или парапета на расстоянии, которое не превышает 1,5 м, его высота должна быть больше 0,5 м. Если труба находится в пределах от 1,5 до 3 м от конька крыши, то она не может быть ниже его.
• Высота вентиляционной трубы над крышей плоской формы не может быть меньше 0,5 м.

Расположение вентиляционных труб относительно конька крыши

При выборе трубы для сооружения вентиляции и определения ее месторасположения необходимо предусмотреть достаточное сопротивление ветру. Она должна выдерживать шторм в 10 баллов, что составляет 40-60 кг на 1 м 2 поверхности.

Использование программного обеспечения

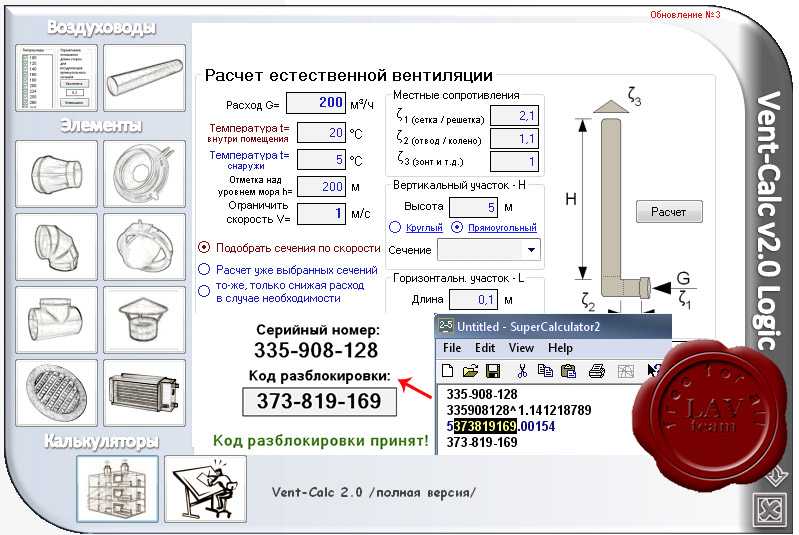

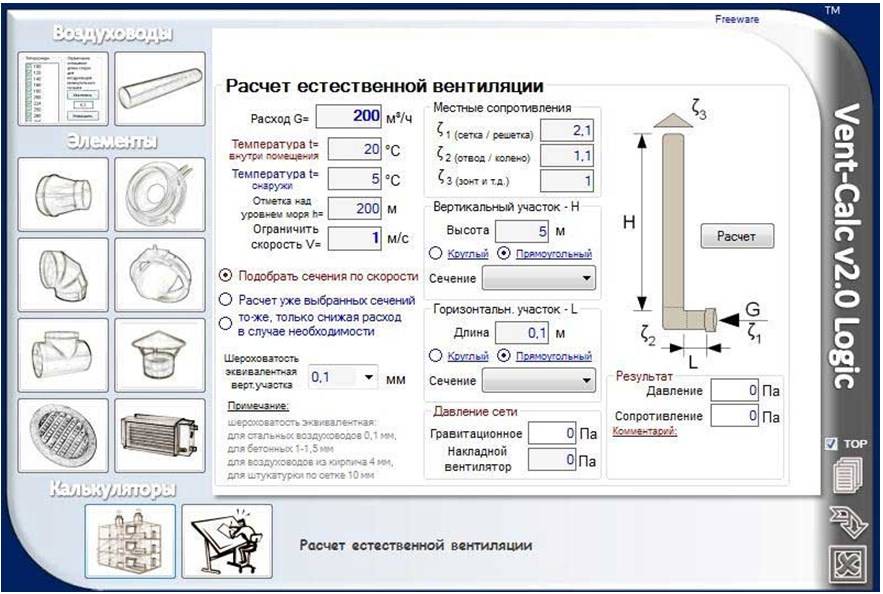

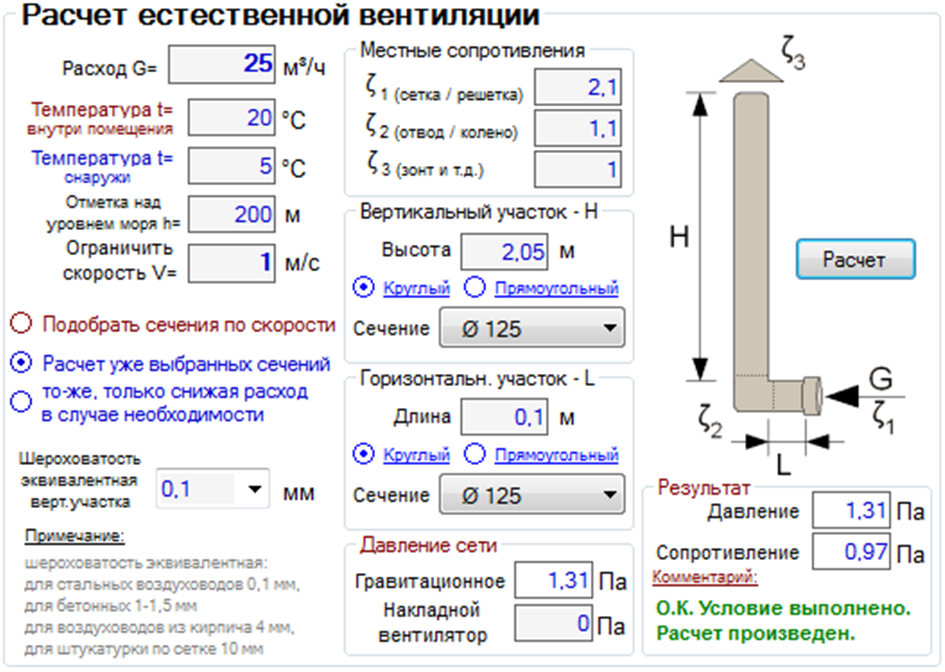

Пример расчета естественной вентиляции с помощью специальных программ

Расчет естественной вентиляции менее трудоемок, если воспользоваться для этого специальной программой. Для этого сначала определяется оптимальный объем притока воздуха, в зависимости от назначения помещения. Затем на основании полученных данных и особенностей проектируемой системы делают расчет вентиляционной трубы. При этом программа позволяет учитывать:

• среднюю температуру внутри и снаружи;
• геометрическую форму воздуховодов;
• шероховатость внутренней поверхности, которая зависит от материала труб;
• сопротивление движению воздуха.

Система вентиляции с трубами круглого сечения

В результате получают необходимые размеры вентиляционных труб для сооружения инженерной системы, которая должна обеспечивать циркуляцию воздуха в определенных условиях.

В процессе расчета параметров вентиляционной трубы следует обращать внимание и на локальное сопротивление при циркуляции воздуха. Оно может возникать из-за наличия сеток, решеток, отводов и других особенностей конструкции

Правильный расчет параметров вентиляционных труб позволит спроектировать и построить эффективную систему, которая даст возможность контролировать уровень влажности в помещениях и обеспечит комфортные условия для проживания.

В статье приведена адаптированная методика расчёта автономной системы приточно-вытяжной вентиляции на примере 3-х комнатной квартиры. Вы узнаете о том, как вычислить пиковые значения пропускной способности и узнаете, как правильно подобрать оборудование исходя из потребностей квартиры.

Как и любая работа, связанная с установкой инженерного оборудования, монтаж вентиляции состоит из нескольких этапов. Рассмотрим их на примере трехкомнатной квартиры.

Расчет нормального воздухообмена для эффективной вентиляции квартиры или дома

Итак, при нормальной работе вентиляции в течение часа воздух в помещениях должен постоянно меняться. Действующими руководящими документами (СНиП и СанПиН) установлены нормы притока свежего воздуха в каждое из помещений жилой зоны квартиры, а также минимальные объемы его вытяжки через каналы, расположенные на кухне, в ванной в санузле, иногда – и в некоторых других специальных помещениях.

Эти нормативы, опубликованные в нескольких документах, для удобства читателя объединены в одну таблицу, показанную ниже:

Тип помещения	Минимальные нормы воздухообмена (кратность в час или кубометров в час)
	ПРИТОК	ВЫТЯЖКА
Требования по Своду Правил СП 55.13330.2011 к СНиП 31-02-2001 «Одноквартирные жилые дома»
Жилые помещения с постоянным пребыванием людей	Не менее однократного обмена объема в течение часа	–
Кухня	–	60 м³/час
Ванная, туалет	–	25 м³/час
Остальные помещения		Не менее 0,2 объема в течение часа
Требования по Своду Правил СП 60.13330.2012 к СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»
Минимальный расход наружного воздуха на одного человека: жилые помещения с постоянным пребыванием людей, в условиях естественного проветривания:
При общей жилой площади более 20 м² на человека	30 м³/час, но при этом не менее 0,35 от общего объема воздухообмена квартиры в час
При общей жилой площади менее 20 м² на человека	3 м³/час на каждый 1 м² площади помещения
Требования по Своду Правил СП 54.13330.2011 к СНиП 31-01-2003 «Здания жилые многоквартирные»
Спальная, детская, гостиная	Однократный обмен объема в час
Кабинет, библиотека	0,5 от объема в час
Бельевая, кладовка, гардеробная		0,2 от объема в час
Домашний спортзал, биллиардная		80 м³/час
Кухня с электрической плитой		60 м³/час
Помещения с газовым оборудованием	Однократный обмен + 100 м³/час на газовую плиту
Помещение с твёрдотопливным котлом или печью	Однократный обмен + 100 м³/час на котел или печь
Домашняя прачечная, сушилка, гладильная		90 м³/час
Душевая, ванная, туалет или совмещенный санузел		25 м³/час
Домашняя сауна		10 м³/час на каждого человека

Пытливый читатель наверняка заметит, что нормативы по разным документам несколько отличаются. Причем, в одном случае нормы устанавливаются исключительно по размерам (объему) помещения, а другом – по количеству людей постоянно пребывающих в этом помещении. (Под понятием постоянного пребывания имеется в виду нахождение в комнате 2 часа и более).

Поэтому при проведении расчетов вычисления минимального объема воздухообмена желательно проводить по всем доступным нормативам. А затем – выбрать результат с максимальным показателем – тогда ошибки точно не будет.

Провести быстро и точно расчет притока воздуха для всех помещений квартиры или дома поможет первый предлагаемый калькулятор.

Калькулятор расчета требуемых объемов притока воздуха для нормальной вентиляции

Как видите, калькулятор позволяет провести вычисления и от объёмов помещений, и от количества постоянно пребывающих в них людей. Повторимся, желательно провести оба расчета, а затем выбрать из двух получившихся результатов, если они будут различаться, максимальный.

Проще будет действовать, если заранее составить небольшую таблицу, в которой перечислены все помещения квартиры или дома. А затем в нее вносить полученные значения притока воздуха – для комнат жилой зоны, и вытяжки – для помещений, где предусмотрены вытяжные вентиляционные каналы.

К примеру, это может выглядеть так:

Помещение и его площадь	Нормы притока		Нормы вытяжки
	1 способ – по объему комнаты	2 способ – по количеству людей	1 способ	2 способ
Гостиная, 18 м²	50		–	–
Спальная, 14 м²	39		–	–
Детская, 15 м²	42		–	–
Кабинет, 10 м²	14		–	–
Кухня с газовой плитой, 9 м²	–	–	60
Санузел	–	–		–
Ванная	–	–		–
Гардероб-кладовая, 4 м²				–
Суммарное значение				177
Принимаемое общее значение воздухообмена

Затем суммируются максимальные значения (они в таблице для наглядности выделены подчёркиванием), отдельно для притока и для вытяжки воздуха. А так как при работе вентиляции должно соблюдаться равновесие, то есть сколько воздуха в единицу времени поступило в помещения – столько же должно и выйти, итоговым выбирается также максимальное значение из полученных двух суммарных. В приведенном примере – это 240 м³/час.

Этот значение и должно быть показателем суммарной производительности вентиляции в доме или квартире.

Значение вентиляции для жилого дома

Некоторые частные застройщики считают, что придавать огромное значение системе вентиляции здания необязательно. И делают большую ошибку. Ведь необходимость воздушного обмена внутри помещений – это не только поддержание определенного микроклимата в доме, что, конечно, влияет на здоровье проживающих в нем людей, но и на качественное техническое состояние всей постройки и отдельных ее конструкций.

Вот пять причин, по которым можно судить о необходимости современной вентиляции дома.

1. Люди дышат кислородом, выдыхая углекислый газ. Если в комнатах не будет происходить постоянное пополнение воздуха кислородом, его процентное содержание упадет, увеличится процент углекислого газа, что приведет к ослаблению людей. Особенно это ярко будет выражаться на людях больных: одышка, головокружения и прочие недуги.
2. Наша жизнь все время сопровождается запахами. Это не только запахи человека, но и от приготовления пищи, от одежды, животных из санузлов. Сюда можно добавить курение и прочие вредные привычки. Если не организовать в доме вентиляцию, то смешения запахов создаст такую атмосферу, что жить в доме станет просто невозможно.
3. Застоенный воздух – это среда для болезнетворных бактерий и вирусов.
4. Сегодня во всех частных домах обустроены ванные комнаты, где царит перепад температур, высокая влажность и различные запахи. Основное требование к этим комнатам – удаление именно влажных паров, которые негативно влияют на обстановку помещений: отделку, мебель, сантехнику.
5. К сожалению, при возведении частного дома не всегда используются стройматериалы, о которых можно говорить, что они безвредны для человека. Или по-другому – экологичны, то есть, под действием влажности и температур не выделяют в воздух вредных веществ. Вентиляция обеспечит их отвод за пределы комнат. И это очень важный момент.

Отдельно, конечно, надо сказать о кухне, как о самой активной комнате, где присутствует все негативные факторы, описанные выше. К ним можно добавить масляные испарения, продукты сгорания (если используется газовая плита). Именно здесь необходимо проложить главный вентиляционный стояк, именно в этой комнате требуется самый высокий воздухообмен.

Приточно-вытяжная вентиляция

Как видите, различных факторов, которые подтверждают необходимость присутствия вентиляционной системы в доме, немало. Главное – это правильно рассчитать ее с учетом воздухообмена в каждой комнате. Конечно, надо грамотно подойти к выбору вентиляции для частного дома.

Какие воздуховоды выбрать?

Круглые трубы с гладкой внутренней поверхностью имеют малое сопротивление, в прямоугольных формах завихрения по углам притормаживают поток. Шершавая поверхность кирпичных каналов и гофрированные трубы имеют максимальное сопротивление движению воздуха. Поэтому стенки шахты из кирпича штукатурят, а «гофру» используют только для гибких поворотов и короткими участками.

Затрудняет движение воздуха скапливающееся статическое электричество на стенках пластиковых труб. Поэтому лучшим материалом для вентиляции в частном доме остаются стальные оцинкованные трубы.

Вентканалы утепляются в холодных зонах (чердак). Переохлажденные стенки шахты замедляют тягу, собирают на себе конденсат. Поэтому зимой канал может полностью покрыться инеем. Слой утеплителя (50-70 мм) исправляет положение.

Конденсат так же оседает на трубах из-за отсутствия тяги. Это сигнал к пересмотру всей системы. Нужно уменьшить длину воздуховодов, количество поворотов и горизонтальных участков. Летом желательно усилить тягу вентиляторами. При постоянном движении воздуха влага не задерживается.

Расчет по кратностям

Кратность воздухообмена – это величина, значение которой показывает, сколько раз в течение одного часа воздух в помещении полностью заменяется на новый. Она напрямую зависит от конкретного помещения (его объема). То есть, однократный воздухообмен это когда в течение часа в помещение подали свежий и удалили «отработанный» воздух в количестве равном одному объему помещения; 0,5 -кранный воздухообмен – половину объема помещения.

В нормативном документе ДБН В.2.2-15-2005 «Жилые здания» есть таблица с приведенными кратностями по помещениям. Рассмотрим на примере, как производится рассчет по данной методике.

Принцип действия естественной вентиляции

Мы подробно расскажем, как работает естественная вентиляция, чтобы кажущаяся простота никого не обманула.

В холодную погоду теплые потоки активно вытягиваются из помещений через вентиляционные каналы. Создается область пониженного давления, которое выравнивается посредством засасывания воздушных масс снаружи. Прохладный уличный воздух согревается, цикл работы повторяется по тому же принципу, пока температура снаружи и доме не выравнивается.

Поэтому мы ощущаем особую духоту: санитарные нормы наша естественная вентиляция обеспечить не в состоянии.

Успешная работа напрямую обеспечивается следующими условиями:

• вентиляционные каналы устанавливаются в помещениях с максимальным теплопритоком (кухня, ванная);
• вентиляционные шахты проектируют строго вертикально, к ним подключают каналы из квартир;
• в каждую из комнат дома обеспечивается бесперебойный приток воздуха с улицы (приточные клапаны, проветриватели, негерметичные деревянные окна);
• воздух между комнатами перемещается свободно. Для этого под дверями оставляется щель 1,5 см или в нижней половине дверного полотна устанавливается вентиляционная решетка.

Профессиональный расчет вентиляции — залог дальнейшего качества ее работы

Под каждое помещение существует собственный регламент расчета и кратности воздуха. Зависит это от назначения помещения, его объема, количества в нем людей и необходимых требований к качеству воздуха. Расчет системы вентиляции в нашей

— одна из главных задач наших специалистов. Более чем 6-ти летний опыт работы сотрудников в данной сфере, позволяет сделатьмаксимально точный просчет системы, который позволит сэкономить средства заказчика, повысит эффективность работы будущего оборудования, срок его эксплуатации и самое главное — создаст максимально комфортные условия в помещении для работы или отдыха.Наша компания осуществляет расчет и монтаж систем вентиляции

на объектах различного назначения, в их числе — квартиры загородные дома рестораны бассейны офисы и магазины производственно-промышленные предприятия

В процессе проектирования вентсистем различных объектов необходимо проведение расчета оборудования.

Нормативные акты регламентируют

использование определенного типа вентиляции для всех видов объектов, в зависимости от их предназначения, требований к составу воздуха, выбор оптимального оборудования и его установку.

Для проведения точных расчетов следует воспользоваться услугами специалистов.

Только так можно быть уверенным в правильном выборе оборудования, рационально использовать бюджет заказчика и добиться оптимального комфорта в различных помещениях для комфортного отдыха и эффективной работы.

Необходимые формулы для расчетов

Начинается расчет вентиляции дома обычно с определения воздухообмена или производительности по воздуху, которая измеряется в кубометрах в час. Также под рукой должен находиться план объекта с указанием назначения помещений и их площади. Все расчеты стоит проводить, руководствуясь принятыми государственными нормами и стандартами: СНиП 41-01-2003 или МГСН 3.01.01.

Бывает, что в некоторых помещениях естественное проветривание по каким-либо причинам ограничено (старое здание или неправильно спланированная система вентиляции), тем не менее, условия для проживающих в них людей нужно создать как можно более комфортные, для чего и устанавливается принудительная вентиляция.

По этой формуле производится расчет производительности вентиляции

За один час воздух в помещении, где находятся люди, должен полностью обновляться минимум один раз. Если такого обновления недостаточно, необходимо подсчитать, сколько же раз нужно проводить замену отработанного воздуха на свежий. Это называется определением воздухообмена по кратности.

Формула для определения воздухообмена по кратности

В результате вычислений получаются два показателя, из которых специалисты рекомендуют выбирать больший, как максимально соответствующий нормам безопасности.

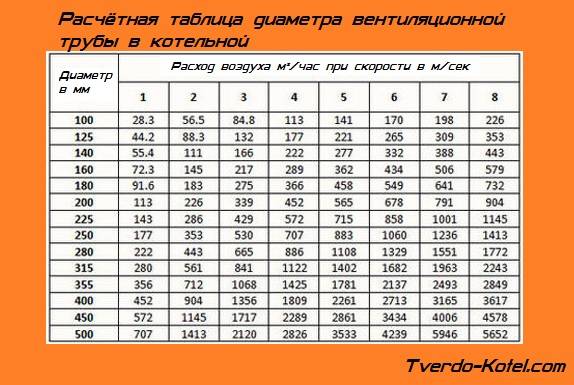

Расчёт воздуховодов вентиляции

Расчёт воздуховодов вентиляции сводится к определению сечения воздуховодов — сторон прямоугольных воздуховодов или диаметра круглых. Расчёт сечения вентиляции ведётся по формуле:

S = L / (3600·v),

где L — расход воздуха (м3/ч), v — скорость воздуха (м/с). Скорость воздуха в системах принудительной вентиляции принимается:

• До 15 м/с в системах противодымной вентиляции
• До 6 м/с в магистральных воздуховодах общеобменной вентиляции
• До 4 м/с в ответвлениях от магистральных воздуховодов общеобменной вентиляции.

Далее для прямоугольных воздуховодов подбираются такие размеры проходного сечения А и В, чтобы А·В≈S. Кроме того, А и В должны быть кратны 50 миллиметрам. Например, для S=0,07 м2 можно предложить А=350мм и В=200 мм или А=300 мм и В=250 мм.

Для круглых воздуховодов выполняется расчёт диаметра вентиляции D: D=корень(4·S/p).

Далее принимается ближайший больший диаметр воздуховода из ряда стандартных диаметров: 100, 125, 160, 200, 250, 315, 400, 500, 650, 800, 1000 миллиметров.

Для удобства воспользуйтесь онлайн-программами расчета воздуховодов:

• Онлайн-расчет сечения воздуховодов
• Онлайн-расчет площади воздуховодов
• Онлайн-расчет скорости воздуха в воздуховоде

Например, для той же площади сечения S = 0,07 м2 получим D ≈ 300 мм. Ближайший больший круглый воздуховод имеет диаметр 315 миллиметров — именно его и следует принять.

Аэродинамический расчет вентиляции

Аэродинамический расчет системы вентиляции проводится для зданий с принудительным воздухообменом, которые состоят из большого количества помещений, и расчет естественной вентиляции помещения показывает, что она не в состоянии обеспечить необходимый воздухообмен для поддержания нормального микроклимата в помещении. Аэродинамический расчет вентиляции применяется при планировании больниц, учебных заведений, офисных зданий, рассчитанных на постоянное присутствие большого количества людей, и доверять выполнение расчетов лучше специалистам, так как правильно построить аксонометрическую проекцию здания и учесть все нюансы человеку без специальных навыков очень тяжело.

Виды приточных конструкций

Назначение и классификация воздухоприемников:

• закрытый;
• открытый – отверстие для приема использованных масс воздуха располагается далеко от места их выхода.

Производственный воздухоприемник открытого типа это совокупность: кожуха, зонта для вытяжки, воздухоотводов, передвижных воздухоприёмников. Согласно, условий конвекции, горячие потоки воздуха поднимаются наверх, где вытяжные зонты сокращают площадь их распространения и производят дальнейший отвод. Габариты зонтов должны соответствовать площади источника вывода горячего воздуха. Защитные зонты могут быть со свесами и без них.

Если рабочее место человека не фиксировано используются переносные виды вентиляции, которые крепятся непосредственно к сварочному оборудованию присосками.

Вытяжную систему режимного типа представляют: шкафчики, кабины, боксы, камеры. Шкафы устанавливают на промышленных предприятиях с обильным выделением ядовитых испарений. Монтаж бокса производится на предприятиях с выбросом радиационного излучения или ядов.

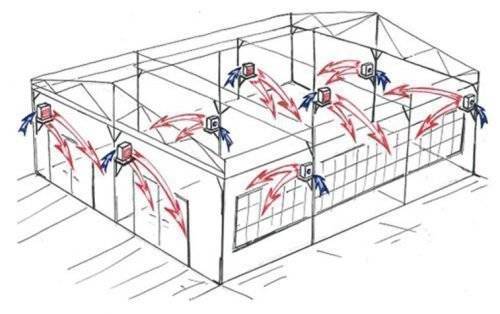

Приточная вентиляция помещения

Особенности и применение естественной вентиляции

В помещении с металлопластиковыми окнами на них ставят приточные клапаны

Воздух в неорганизованных воздуховодах удаляется с помощью тяги в каналах, расположенных обычно в ванной, туалете и кухне. Тяготение возникает пропорционально разнице температур наружной и внутренней атмосферы и высоте стояка от вентиляционной решетки до оголовка трубы на кровле.

Используются сквозные искусственные каналы и клапаны при недостаточной тяге в вентиляционных шахтах:

• проветриватель ставят в наружной стене или раме, устройство увеличивает объем воздуха, но его работа также зависит от климата;
• бризер одновременно очищает и проветривает поступающий воздух с помощью одного или набора фильтров и мембран, монтируется в стене дома;
• к принудительной циркуляции относится установка вентиляторов в окне или стеновой нише.

Играет роль ветреная погода. Если летом открыть фрамугу, струя под напором выдавит воздух в вытяжную шахту. Ветровая нагрузка может использоваться для работы дефлекторов, которые устанавливаются на оголовок и улучшают тягу за счет поворотов. Естественная вентиляция остается самым дешевым способом проветривания, не требует затрат на монтаж и эксплуатацию.

Методы расчета для помещений жилого дома

Приток необходимого количества воздуха в жилых помещениях в зависимости от типа комнаты может обеспечиваться через автономные воздушные клапана в стенах с регулируемыми параметрами открывания, форточки, двери, фрамуги и окна

Специалисты обращают внимание проектировщиков на то, что при расчете показателей полной замены воздуха в жилых комнатах, необходимо учитывать ряд параметров, среди которых:

• назначение помещения;
• количество постоянно находящихся в сооружении людей;
• температура и влажность воздуха в помещении;
• количество работающих электрических приборов и норма выделяемого ими тепла;
• тип естественной вентиляции и обеспечиваемые им показатели кратности замены кислорода в течение 1 ч.

Для создания комфортных условий согласно нормам СП 54.13330.2016 величина воздухообмена должна составлять:

1. При площади помещения, приходящегося на 1 человека в размере менее 20 м² для детских комнаты в квартире, спален, гостиных и общих помещений подача воздуха должна составлять 3 м³/ч на 1 м² площади каждой из комнат.
2. При общей площади в расчете на одного человека превышающей 20 м², интенсивность воздухообмена должна составлять 30 м³/ч на 1 человека.
3. Для кухни, оснащенной электрической плитой минимальные показатели подачи кислорода не могут быть меньше 60 м³/ч.
4. Если на кухне используется газовая плита, минимальное значение нормы воздухообмена увеличивается до 80-100 м³/ч.
5. Нормативные показатели кратности воздухообмена для вестибюлей, лестничных клеток и коридоров составляет 3 м³/ч.
6. Параметры воздухообмена несколько возрастают при увеличении влажности и температуры в помещении и составляют для сушильных, гладильных и постирочных комнат 7 м³/ч.
7. При организации в жилом помещении ванной и уборной, расположенных отдельно друг от друга, норма воздухообмена должна быть не меньше 25 м³/ч, при совмещенном расположении санузла и ванной комнаты, этот показатель увеличивается до 50 единиц.

Учитывая то, что при готовке помимо пара образуется ряд летучих соединений с содержанием масла и гари, при организации системы воздухообмена на кухне необходимо исключить попадание этих веществ в пространство жилых комнат. Для этого воздух кухонного помещения за счет создания тяги в вентиляционном канале, высотой не менее 5 м и использования специального вытяжного зонта удаляется наружу. Такой тип организации ротации воздушных масс обеспечивает устранение и избыточного количества тепла. Однако во избежание попадания отработанного воздуха в квартиры, расположенные на верхних этажах при строительстве сооружения выполняется воздушный затвор, обеспечивающий изменение направления воздушного потока.
