Сравнительный анализ плюсов и минусов системы чиллер-фанкойл и системы VRF-кондиционирования.
Прежде, чем проводить анализ, нужно обозначить что же представляет из себя мультизональная система VRF. По сути, это большая мультисплит-система кондиционирования, к наружному блоку которой подключено множество внутренних блоков. Благодаря этому, можно одновременно настраивать и поддерживать различный температурный режим в разных помещениях.
На первый взгляд, может показаться, что они имеют незначительные отличия друг от друга, но каждая из них имеет свои конструктивные особенности, недостатки и преимущества, сравнив которые можно выбрать оптимальный вариант для решения именно ваших задач.
Потребляемая мощность фанкойла
Потребляемая электрическая мощность фанкойла составляет примерно 100-500 Вт и зависит от мощности электродвигателя вентилятора.
Фанкойлы — это популярная климатическая техника, у которой много преимуществ. Мы постарались собрать всю информацию, которая поможет вам разобраться, что такое фанкойл, почему система «чиллер-фанкойл» пользуется сегодня большой популярностью, и дать ответы на наиболее важные вопросы, связанные с функционированием фанкойла и его приобретением.
Что такое фанкойл
Фанкойлы — это внутренние блоки системы промышленного кондиционирования «чиллер-фанкойл». Ее принцип прост: по трубам передает в теплообменник фанкойла охлажденную воду, а вентилятор фанкойла создает воздушный поток, который переносит прохладу от воды в помещение.
Система «чиллер-фанкойл» способна работать и на обогрев воздуха, причем фанкойлы могут одновременно кондиционировать одни помещения и обогревать другие. Нужная температура задается с пульта дистанционного управления (ПДУ).
Любопытная история связана с альтернативным названием фанкойла — «вентиляторный доводчик». По ГОСТу от 1976 года одна из задач фанкойлов — смешивать свежий и рециркуляционный воздух. Именно процесс «доведения» воздуха и отражен в названии «вентиляторный доводчик». На деле фанкойлы почти всегда применяются отдельно от , хотя функция «доводить» воздух до нужной температуры осталась.
Схема фанкойла, устройство фанкойла
Фанкойлы классифицируются по месту размещения и бывают настенные, кассетные, канальные, напольные и потолочные. Бескорпусные фанкойлы монтируют за подвесными потолками и декоративными панелями. Еще фанкойлы классифицируются на вертикальные и горизонтальные.
Различают двухтрубные (только для охлаждения) и четырехтрубные фанкойлы (охлаждение и нагрев воздуха). Четырехтрубная система фанкойлов позволяет использовать одни вентиляторные доводчики на обогрев, а другие на холод одновременно. Зимой они могут работать как радиаторы центрального отопления. Соответственно, выше и цена фанкойлов четырехтрубных.
Источником холода в системе является — большая холодильная машина, которая стоит на крыше, чердаке или в специально отведенном помещении. Рядом с чиллером расположена насосная группа, нагнетающая при заданном напоре жидкость-хладоноситель в систему кондиционирования с фанкойлами.
Преимущества фанкойла
Фанкойлы классифицируются по многим параметрам вроде мощности, размеров, схемы подключения и т.д. К основным характеристикам фан койлов относится холодопроизводительность и объем воздушного потока. Важен также тип фанкойла: настенный, кассетный, канальный, напольный или потолочный.
Источник
: http://mir-klimata.apic.ru/
Статья из журнала “Мир климата”, номер 11.
2001
Уважаемые читатели!
Редакция журнала продолжает
публикацию отдельных глав книги «Системы вентиляции и кондиционирования.
Теория и практика», подготовленной специалистами компании «Евроклимат».
Исходные данные:
Офисные помещения (7 комнат)
общей площадью 150 м 2 , высота помещения h = 3 м,
подшивной потолок типа «Armstrong» – только в коридоре. В помещениях
есть возможность естественного проветривания (путем открывания-закрывания
окон (см. планировку помещений на рис. 1).
Фасад здания выходит на центральную
улицу, и установка на фасаде наружных блоков сплит-систем не разрешается.
Для создания комфортных условий
в офисах в данном случае самым оптимальным решением кондиционирования
воздуха является система «чиллер-фанкойлы ». Чиллер (холодильная
машина) устанавливается на крыше здания, фанкойлы (доводчики) устанавливаются
под потолком каждого помещения.
Для обеспечения системы горячей
водой (45–40°С) не только в летний, но и в переходный период времени,
когда еще не функционирует система отопления, остановим свой выбор
на чиллере с «тепловым насосом» типа WRAN фирмы CLIVET. Такой режим
работы «тепло-холод» возможен за счет использования реверсивного
холодильного контура (теплового насоса) с высокой энергетической
эффективностью.
Установка системы чиллер-фанкойл требует высоких навыков проектировщика и точных расчетов. Без них параметры климатического оборудования окажутся неверными, будет недостаточное или пониженное энергообеспечение, снизится срок службы, повысится вероятность поломок функциональных узлов.
О способах расчета мощности, которые позволяют инженерам нашей компании с высокой точностью определять производительность системы промышленного кондиционирования помещений можно узнать в этой статье.
Чем отличается хладагент от теплоносителя?
Холодильный агент является рабочим веществом, которое в процессе холодильного цикла может пребывать в разных агрегатных состояниях при различных значениях давления. Теплоноситель не меняет фазовых состояний. Его функция – перенос холода или тепла на какое-то определенное расстояние.
Транспортировкой хладагента управляет компрессор, а теплоносителя – насос. Температура холодильного агента может опускаться как ниже точки кипения, так и подыматься за ее пределы. Теплоноситель‚ в отличие от хладагента‚ постоянно работает в условиях температур, не растущих выше точки кипения при текущем давлении.
Как правильно подобрать мощность фанкойла
Общая мощность фанкойлов не должна превышать мощность чиллера
Система чиллер-фанкойл – один из вариантов климатического оборудования для создания комфортного микроклимата в офисных, коммерческих, производственных и бытовых помещениях. Оборудование рассчитано на два режима: охлаждение в теплое время года и обогрев в холодный период. Для многозональных систем кондиционирования рекомендуется комбинированный вариант: тепловая и влажностная нагрузка приходится на фанкойлы, а чистоту воздуха обеспечивает вентиляция.
Подбор фанкойла
Кондиционер-доводчик подбирают по полной холодопроизводительности. Затраты на охлаждение превышают мощность, расходуемую на обогрев, поэтому расчет ведется по максимальным показателям. Вычисления требуют учета многих параметров, влияющих на количество выделяемого в помещении тепла и влаги:
- Поступление явной теплоты в помещение:
- a) расположение помещения и окон относительно сторон света;
- b) количество людей (при средней физической нагрузке взрослый человек генерирует 130-150 ватт тепла);
- c) материал, толщина и качество теплоизоляции стен и перекрытий;
- d) мощность осветительных приборов;
- e) тепло, выделяемое при работе бытовой техники, компьютеров.
- Климатические условия характерные для данного региона по температуре и влажности.
- Температура холодоносителя в системе чиллер-фанкойл.
- Присутствие вентиляции, величина притока свежего воздуха.
- Функциональное назначение помещения.
Основные классы чиллеров
Условное разделение чиллеров на классы происходит в зависимости от типа холодильного цикла. По этому признаку все чиллеры можно условно отнести к двум классам – абсорбционным и парокомпрессорным.
Устройство абсорбционного агрегата
Абсорбционный чиллер или АБХМ для работы использует бинарный раствор с присутствующими в нем водой и бромидом лития – абсорбер. Принцип функционирования – поглощение хладагентом тепла в фазе преобразования пара в жидкое состояние.
Такие агрегаты используют тепло‚ выделяющееся при работе промышленного оборудования. При этом абсорбирующий поглотитель с температурой кипения значительно превышающей соответствующий параметр хладагента‚ хорошо растворяет последний.
Схема функционирования чиллера этого класса следующая:
- Тепло от внешнего источника подводят к генератору, где оно разогревает смесь бромида лития и воды. При кипении рабочей смеси хладагент (вода) полностью испаряется.
- Пар переносится в конденсатор и становится жидкостью.
- Хладагент в жидком виде попадает в дроссель. Здесь он охлаждается‚ а давление падает.
- Жидкость поступает в испаритель‚ где происходит испарение воды и поглощение ее паров раствором бромида лития – абсорбером. Воздух в помещении охлаждается.
- Разбавленный абсорбент снова нагревается в генераторе, и цикл запускается повторно.
Такая система кондиционирования пока не получила широкого распространения‚ но она полностью созвучна с современными тенденциями‚ касающимися энергосбережения, поэтому имеет хорошие перспективы.
Конструкция парокомпрессионных установок
На базе компрессионного охлаждения функционирует большинство холодильных установок. Охлаждение происходит за счет непрекращающейся циркуляции‚ кипения при низких показателях температуры‚ давления и конденсации хладоносителя в системе замкнутого типа.
В конструкцию чиллера этого класса входят:
- компрессор;
- испаритель;
- конденсатор;
- трубопроводы;
- регулятор потока.
Хладагент циркулирует в замкнутой системе. Этим процессом управляет компрессор, в котором газообразное вещество с низкой температурой (-5⁰) и давлением 7 атм поддается компрессии при доведении температуры до 80⁰.
Сухой насыщенный пар в сжатом состоянии уходит в конденсатор, где происходит его охлаждение до 45⁰ при неизменном давлении и превращение в жидкость.
Следующий пункт на пути движения – дроссель (редукционный клапан). На этом этапе давление снижается от значения соответствующего конденсации до предела, при котором происходит испарение. Одновременно понижается и температура приблизительно до 0⁰. Жидкость частично испаряется и образовывается влажный пар.
На схеме изображен замкнутый цикл‚ по которому функционирует парокомпрессионная установка. В компрессоре (1) происходит сжатие влажного насыщенного пара до достижения им давления р1. В компрессоре (2) пар отдает тепло и трансформируется в жидкость. В дросселе (3) понижаются как давление (р3 – р4)‚ так и температура (T1-T2). В теплообменнике (4) давление (р2) и температура (T2) остаются неизменными
Поступив в теплообменник – испаритель‚ рабочее вещество‚ смесь пара и жидкости‚ отдает холод теплоносителю и забирает тепло у холодильного агента‚ подсушиваясь одновременно. Процесс происходит при постоянных показателях давления и температуры. Насосы подают жидкость с низкой температурой к фанкойлам. Пройдя этот путь, холодильный агент возвращается в компрессор‚ чтобы снова повторить весь парокомпрессионный цикл.
Специфика парокомпрессионного чиллера
В холодное время чиллер может работать в режиме природного охлаждения – это называется фрикулинг. При этом теплоноситель охлаждает уличный воздух. Теоретически использовать свободное охлаждение можно при внешней температуре менее 7⁰С. На практике оптимальная температура для этого 0⁰.
При настройке на режиме «тепловой насос» чиллер работает на отопление. Цикл претерпевает изменения‚ в частности, конденсатор и испаритель обмениваются своими функциями. В этом случае теплоноситель нужно подвергать не охлаждению, а нагреву.
Наиболее простыми являются моноблочные чиллеры. В них компактно объединены в одно целое все элементы. Они поступают в продажу укомплектованными на 100% вплоть до заправки хладагентом
Этот режим наиболее часто используют в больших офисах‚ общественных зданиях‚ на складах.Чиллер является холодильным агрегатом, дающим холода больше в 3 раза, чем потребляет. Его эффективность как отопителя еще выше – он затрачивает электроэнергии в 4 раза меньше‚ чем дает тепла.
Кассетные фанкойлы
Фанкойл кассетного типа незаменим для больших пространств с высокими потолками. Размещается в межпотолочном пространстве. Видна только декоративная решетка, через которую осуществляется приток воздуха. Воздуховоды остаются скрыты.
Преимущества:
- При монтаже скрыты все коммуникации.
- Возможность подмеса свежего воздуха.
- Простой монтаж и обслуживание.
- Высокая мощность.
- Возможность обслуживать очень большие помещения.
Недостатки:
- Необходимо создавать сеть воздуховодов.
- Желательно предусмотреть монтаж на этапе строительства или ремонта здания.
- Необходимость наличия высоких потолков, так как установка забирает ощутимую часть пространства.
Система «чиллер-фанкойл»
Сам по себе, фанкойл не может выполнять функции кондиционера, так как необходима машина для охлаждения воды. Чаще всего в качестве этой машины выступает чиллер. Данная система, получившая название «чиллер-фанкойл» имеет ряд преимуществ перед другим климатическим оборудованием:
- в качестве хладагента используется вода, что позволяет делать трубопроводы достаточно длинными;
- универсальность: может применяться в жилых, офисных и производственных помещениях;
- автономная работа;
- удобное управление: дистанционно с помощью пульта или вручную.
Для того чтобы система работала без перебоев и не увеличивала энергозатраты, расчет фанкойла
должен быть выполнен профессионалами. Мастера компании «Век высоких технологий» не только подберут нужный фанкойл, но и произведут качественный и быстрый монтаж.
Источник
: http://mir-klimata.apic.ru/
Статья из журнала “Мир климата”, номер 11.
2001
Уважаемые читатели!
Редакция журнала продолжает
публикацию отдельных глав книги «Системы вентиляции и кондиционирования.
Теория и практика», подготовленной специалистами компании «Евроклимат».
Исходные данные:
Офисные помещения (7 комнат)
общей площадью 150 м 2 , высота помещения h = 3 м,
подшивной потолок типа «Armstrong» – только в коридоре. В помещениях
есть возможность естественного проветривания (путем открывания-закрывания
окон (см. планировку помещений на рис. 1).
Фасад здания выходит на центральную
улицу, и установка на фасаде наружных блоков сплит-систем не разрешается.
Для создания комфортных условий
в офисах в данном случае самым оптимальным решением кондиционирования
воздуха является система «чиллер-фанкойлы ». Чиллер (холодильная
машина) устанавливается на крыше здания, фанкойлы (доводчики) устанавливаются
под потолком каждого помещения.
Для обеспечения системы горячей
водой (45–40°С) не только в летний, но и в переходный период времени,
когда еще не функционирует система отопления, остановим свой выбор
на чиллере с «тепловым насосом» типа WRAN фирмы CLIVET. Такой режим
работы «тепло-холод» возможен за счет использования реверсивного
холодильного контура (теплового насоса) с высокой энергетической
эффективностью.
Как выбрать фанкойл правильно?
Система «чиллер-фанкойл»
Сам по себе, фанкойл не может выполнять функции кондиционера, так как необходима машина для охлаждения воды. Чаще всего в качестве этой машины выступает чиллер. Данная система, получившая название «чиллер-фанкойл» имеет ряд преимуществ перед другим климатическим оборудованием:
- в качестве хладагента используется вода, что позволяет делать трубопроводы достаточно длинными;
- универсальность: может применяться в жилых, офисных и производственных помещениях;
- автономная работа;
- удобное управление: дистанционно с помощью пульта или вручную.
Для того чтобы система работала без перебоев и не увеличивала энергозатраты, расчет фанкойла должен быть выполнен профессионалами. Мастера компании «Век высоких технологий» не только подберут нужный фанкойл, но и произведут качественный и быстрый монтаж.
Фанкойл – один из видов инженерного оборудования, при помощи которого охлаждают рециркуляционный воздух помещения. Так же как и кондиционер, фанкойл имеет теплообменник, вентилятор, фильтр и устройство для осуществления управления данной системой охлаждения. В отличие от обычного кондиционера теплоносителем в фанкойле служит вода.
Есть и более простой вариант оценки тепловой нагрузки помещения. Предварительно проделанные расчёты в различных помещениях показывают, что в офисе с большим количеством техники и оборудования в среднем на один квадратный метр приходится сто пятьдесят Вт выделяемого тепла, а на жилое помещение – около ста Вт. Для приближенной оценки тепловой нагрузки достаточно умножить удельную нагрузку на площадь помещения.

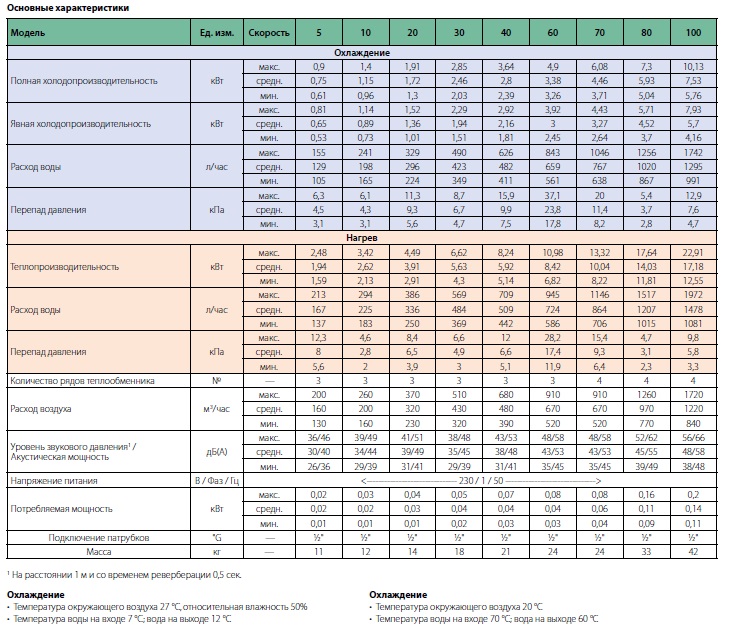

Производители фанкойлов предлагают технические спецификации для подбора оборудования, а также предлагают специалистам пользоваться программами подбора фанкойлов. Программное обеспечение существенно ускоряет процесс расчета фанкойлов и позволяет посмотреть несколько вариантов подходящих моделей по производительности, сравнить их параметры, в том числе акустические. Учитывая климатические показатели воздуха объекта (температура, относительная влажность) и варьируя температуру теплоносителя, скорость вентилятора оптимизируют выбор типоразмеров и моделей фанкойлов с учетом стоимости и бюджета проекта.
Важно. В характеристиках фанкойлов приводятся два значения холодопроизводительности: явная и полная. Разница между ними показывает, сколько холода потратится на конденсацию влаги, содержащейся в воздухе помещения при его охлажении от начальной температуры до заданной
В среднем для нашей климатической зоны разница составляет около 30%, однако рекомендуется делать расчет на проектных параметрах воздуха. Явная холодопроизводительность затрачивается на съем теплопритоков помещения без учета конденсации, и именно она равна полученной тепловой нагрузке помещения. Выбор типоразмера фанкойла и расчет необходимого расхода теплоносителя проводят по полной холожопроизводительности
Разница между ними показывает, сколько холода потратится на конденсацию влаги, содержащейся в воздухе помещения при его охлажении от начальной температуры до заданной. В среднем для нашей климатической зоны разница составляет около 30%, однако рекомендуется делать расчет на проектных параметрах воздуха. Явная холодопроизводительность затрачивается на съем теплопритоков помещения без учета конденсации, и именно она равна полученной тепловой нагрузке помещения. Выбор типоразмера фанкойла и расчет необходимого расхода теплоносителя проводят по полной холожопроизводительности.
Доверьте расчет фанкойлов опытным инженерам, которые ежедневно работают с программами подбора фанкойлов. Звоните по телефону, и мы подберем оптимальное для проекта оборудование в течение дня.
Установка системы чиллер-фанкойл требует высоких навыков проектировщика и точных расчетов. Без них параметры климатического оборудования окажутся неверными, будет недостаточное или пониженное энергообеспечение, снизится срок службы, повысится вероятность поломок функциональных узлов.
О способах расчета мощности, которые позволяют инженерам нашей компании с высокой точностью определять производительность системы промышленного кондиционирования помещений можно узнать в этой статье.
Способы определения мощности фанкойла
Существует три основные методики. Каждая из них требует различных затрат времени на расчеты и дает определенный процент точности.
В зависимости от ситуации применяется один из следующих способов:
- Академический – долгий, но максимально точный;
- Уточненный – сбалансированное решение между точностью расчетов и затраченным временем;
- Прикидочный – позволяет быстро определить приблизительные показатели оборудования, но не учитывает параметры помещения и здания. Отличается высокой погрешностью.
При академическом способе учитываются все факторы, оказывающие влияние на теплообменные процессы в помещении. Используются точные справочные показатели значений и коэффициентов теплопроводности и теплопередачи.
Высокая длительность методики оправдывает себя при установке фанкойлов в научно-исследовательских лабораториях, на фармакологическом или медицинском производстве, на объектах, где необходимо максимально точное определение параметров.
Технические специалисты нашей компании для вычисления мощности оборудования чаще всего используют уточненный способ. Расчеты опираются на усредненные значения показателей из справочников и дают результат высокой точности
При определении показателей важно учитывать влажность воздуха. По этой причине существуют следующие виды производительности фанкойла:
- Прямая – учитываются все теплопритоки в помещении без внесения в расчеты влажности воздуха;
- Непрямая – вычисляется на основе всех входящих притоков тепловой энергии с учетом влажности воздуха;
- Полная – определяется на основании двух видов.
Расчеты базируются на показаниях I-d диаграммы влажного воздуха, что позволяет учитывать множество характеристик помещения и повышает точность результата.
Прикидочная методика может производиться самостоятельно и не требует специальных знаний, но она не учитывает массы параметров. Усредненное значение получается путем подбора фанкойла мощностью 1000 Вт на каждые 10 м2 помещения, высота которого 2,7-3 м. Приблизительные параметры отражаются на работе всей системы кондиционирования, поэтому опираться на нее не рекомендуется. Климатическое оборудование будет работать в неправильном режиме и быстро выйдет из строя.
Чтобы получить максимально точные расчеты необходимо обращаться за помощью к профессионалам. Компания «Умный климат» предоставляет услуги квалифицированных специалистов, которые в ограниченные сроки произведут вычисления и помогут вам подобрать оптимальную мощность фанкойла в соответствии с параметрами эксплуатации.
Мультизональная климатическая система чиллер-фанкойл предназначена для создания комфортных условий внутри здания большой площади. Работает она постоянно – летом снабжает холодом, а зимой теплом, прогревая воздух до заданной температуры. С ее устройством стоит познакомиться, согласны?
В предложенной нами статье подробно описана конструкция и составные части климатической системы. Приведены и детально разобраны способы подключения оборудования. Мы расскажем, как устроена и функционирует эта система терморегуляции.
Роль охлаждающего устройства отведена чиллеру – внешнему блоку‚ производящему и подающему холод по трубопроводам с циркулирующей по ним водой или этиленгликолем. Этим она и отличается от других сплит-систем, где в качестве теплоносителя закачивают фреон.
Для движения и передачи фреона, хладагента, нужны дорогие медные трубы. Здесь же с этой задачей прекрасно справляются водопроводные трубы с теплоизоляцией. На ее работу не влияет температура наружного воздуха, тогда как сплит-системы с фреоном теряют работоспособность уже при -10⁰. Внутренним теплообменным агрегатом является фанкойл.
Он принимает жидкость с низкой температурой, затем передает холод в воздушную среду помещения‚ а нагретая жидкость возвращается назад в чиллер. Фанкойлы устанавливают во всех комнатах. Каждый из них работает по индивидуальной программе.
Основные элементы системы – насосная станция‚ чиллер‚ фанкойл. Фанкойл может быть установлен на большом расстоянии от чиллера. Все зависит от того‚ какой силой обладает насос. Число фанкойлов пропорционально мощности чиллера
Обычно такие системы применяют в гипермаркетах‚ торговых комплексах‚ сооружениях‚ возведенных под землей‚ гостиницах. Иногда их используют в качестве отопления. Тогда по второму контуру в фанкойлы подают нагретую воду или переключают систему на котел отопления.
2 Каково его устройство, существующие виды и принцип работы

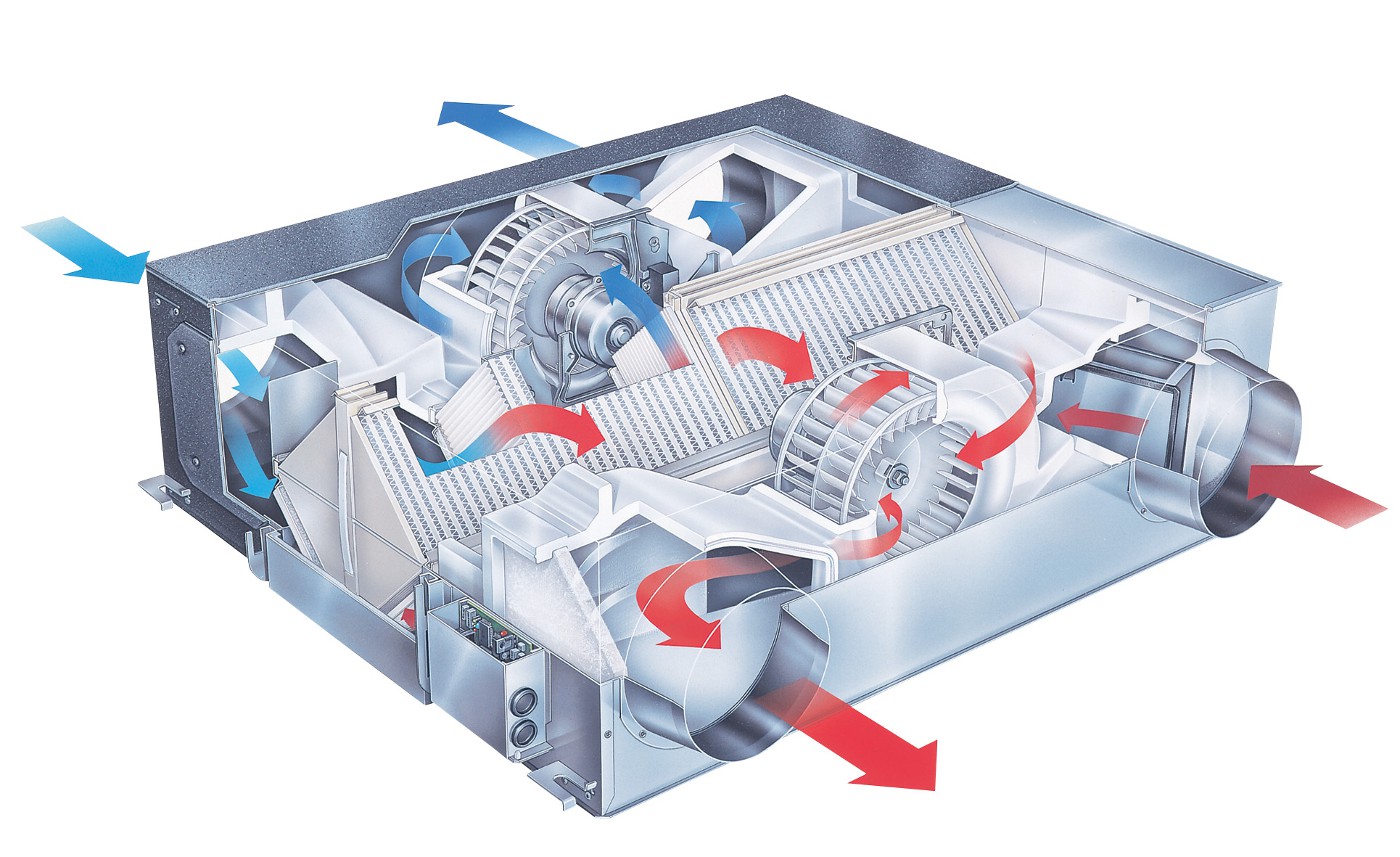

Начнем со структурных элементов:
- 1. Главная деталь – вентилятор с центробежной силой.
- 2. Теплообменник, работающий по принципу «вода – воздух».
- 3. Фильтрующие элементы.
- 4. Электронагреватель
- 5. Поддон для сбора воды.
- 6. Электроника, для осуществления процесса управления.
- 7. Дистанционно регулируется предлагающимся пультом.

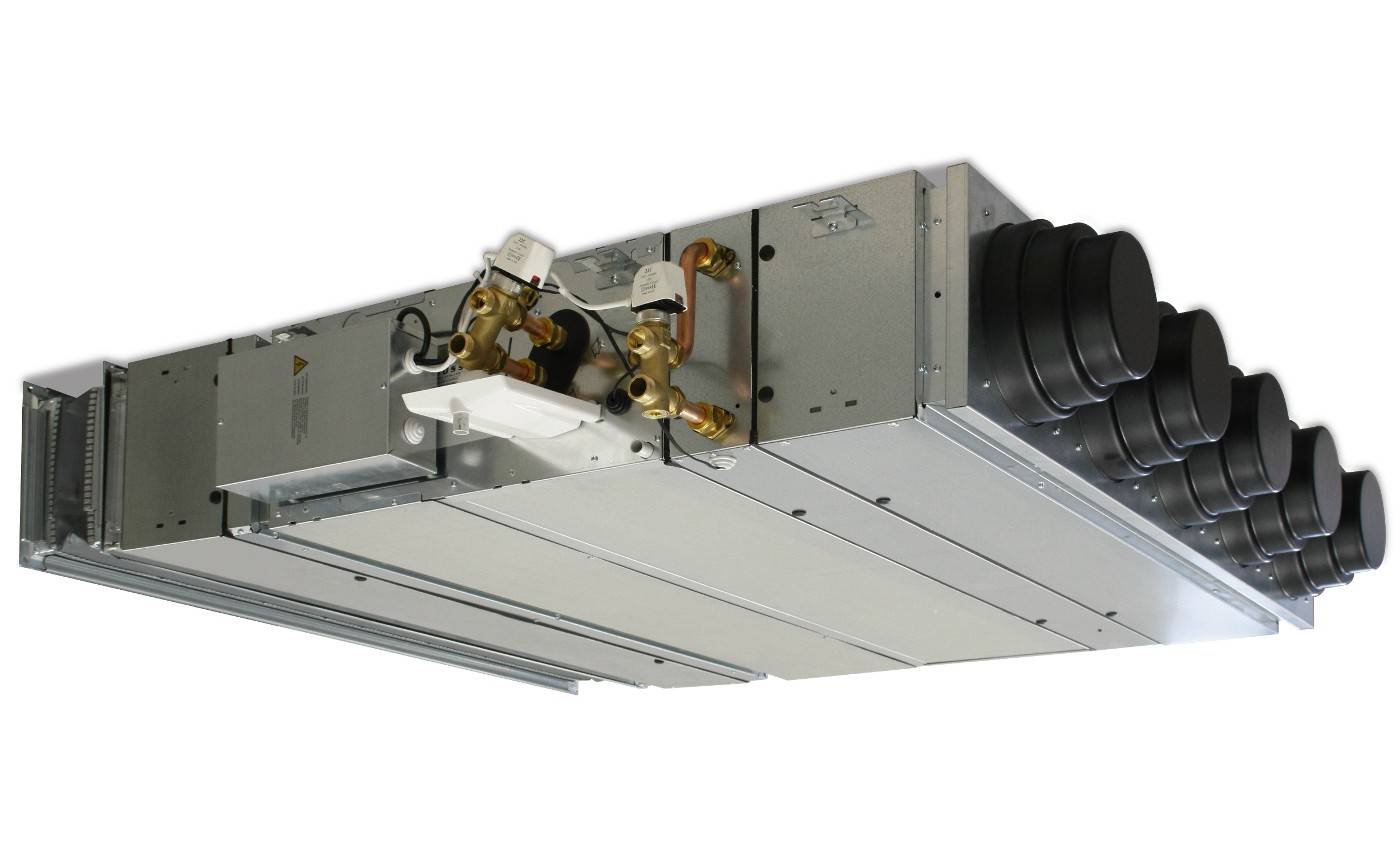

Фото 1. Полная структура канального фанкойла.
Теперь рассмотрим существующие виды таких кондиционеров. В принципе их три:
- кассетный вариант;
- канальная модификация;
- бескорпусная модель;
- настенные фанкойлы.
Принцип работы у всех перечисленных фанкойлов одинаков, отличаются по методу монтажа. От этого и зависит отдельная конструкция прибора.
Подробно остановимся на принципе действия, по типу «чиллер – фанкойл». Проанализируем структурные элементы и их принципы воздействия друг на друга.
- 1. Чиллер – располагается за фасадом и служит для передачи в фанкойлу холода, отнятого у водной среды. Тепло трансформируется на улицу. Зимой может работать в обратном направлении.
- 2. Фанкойлы, расположенные в большом здании в количестве нескольких штук распространяют тепло или холод по всему помещению
- 3. Может присоединяться к источнику тепла, если из-за низких температур значительно падает производительность чиллера.
- 4. Магистральная сеть трубопроводов предназначена для передвижения теплоносителей или холодоносителей в зависимости от выбранного режима.
- 5. Гидромодуль. Это специализированный насос, который с помощью автоматики нагнетает воду в нужном направлении.
- 6. Различные датчики, электронный блок и клапаны, служащие для мониторинга системы, ее регулирования и управления.
Все описанные части взаимосвязаны конструктивно и по принципу взаимодействия.
Какими бывают четырехтрубные фанкойлы?
В основном четыре трубки для подключения имеют кассетные, канальные или настенно-подпотолочные модели. Установки, которые монтируются на стену, всегда оснащаются только двумя трубками. Помимо основных режимов работы существует множество дополнительных функций, которые осуществляет четырехтрубный фанкойл.
Кассетные модели оснащаются:
- ИК-пультом. Применяется для управления установкой. С его помощью меняется скорость и интенсивность подачи воздуха, включение и выключение дополнительных функций (автоматический поворот жалюзи, смена наклона заслонок, переключение режимов тепло/холод).
- Системой автоматики. Носит защитную функцию, регулируя работу и предохраняя от выхода из строя компоненты установки.
- Дренажной системой. При помощи насоса поднимает уровень конденсата.
- Электроприводом воздушных заслонок.
- Воздушными фильтрами для очистки воздуха от примесей и частиц пыли.
Также кассетные фанкойлы могут дополнительно комплектоваться проводным пультом управления и трехходовым клапаном. Данные модели устанавливаются в пространство между строительным и подвесным потолком. Выпускаются как стандартных, так и компактных габаритов. В одну систему могут быть включены несколько установок, что делает возможным обслуживание больших зданий с множеством изолированных помещений.

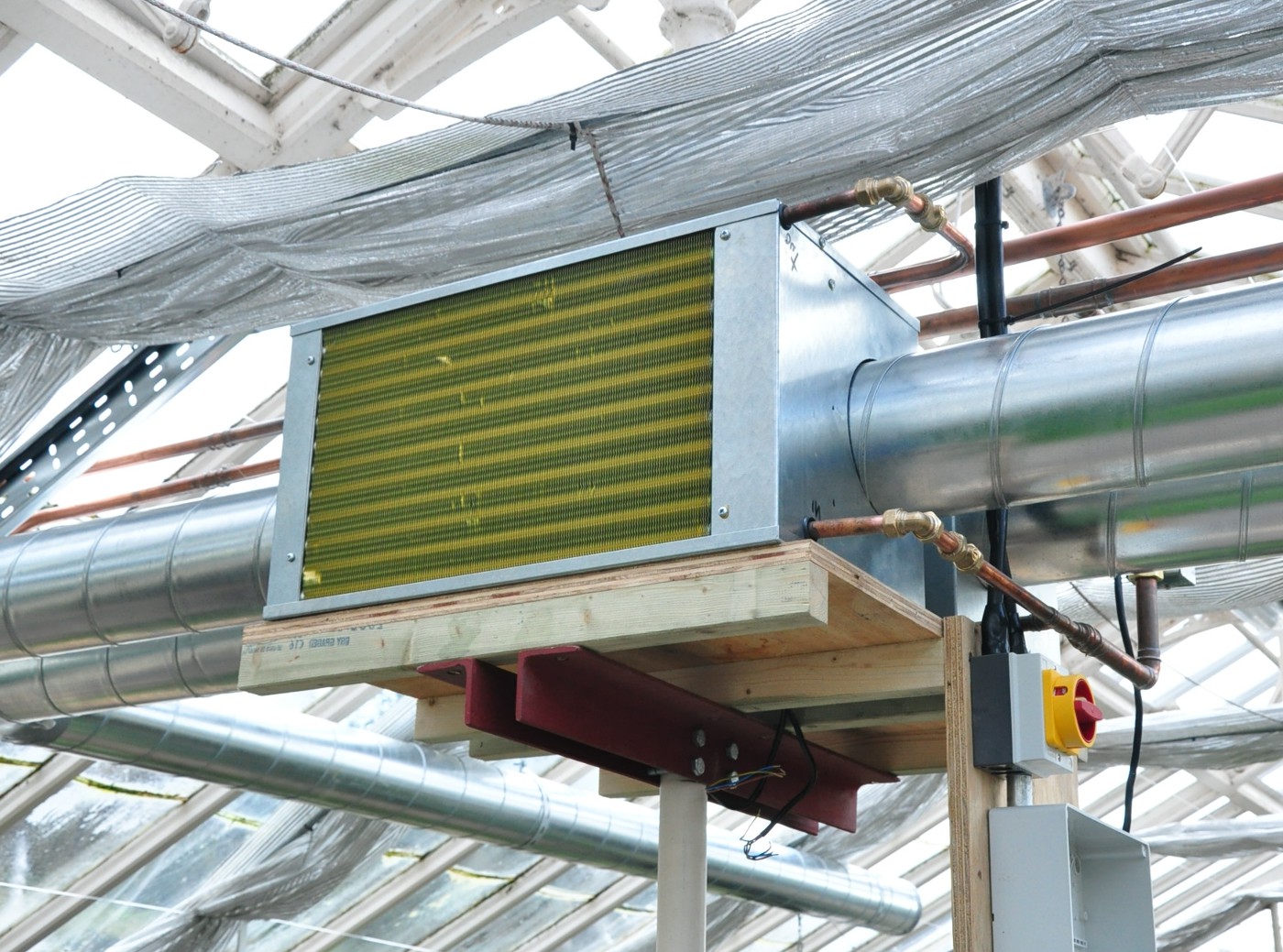

Канальный фанкойл
Монтаж оборудования осуществляется в межпотолочном пространстве. Установка может быть скрытой или открытой. Аппарат может иметь различную мощность (низко-, средне-, высоконапорные модели).
Помимо охлаждения или нагрева, установка осуществляет подмес свежего воздуха и его фильтрацию. Для управления оснащается электромеханическим термостатом. Также опционально приобретается трехходовой клапан, который обеспечивает регулировку производительности.
Канальные четырехтрубные фанкойлы применяются в маленьких по площади магазинах и внушительных производственных цехах, торговых комплексах, кинотеатрах, ресторанах.
Напольно-подпотолочный фанкойл
Применяется для поддержания комфорта в офисах, магазинах, номерах гостиниц, комнатах в частных домах с внушительной площадью и низкими потолками.
Подобные аппараты размещаются чаще под потолком. Также есть возможность напольного монтажа. В этом случае блок крепится вертикально у стены.
Напольно-подпотолочные модели работают в широком температурном диапазоне. Обладают возможностью поддерживать комфорт в помещении большой площади. Могут устанавливаться там, где для других моделей не нашлось места: на стене, под потолком, под окнами, над мебелью.
