Варианты подключения радиаторов
Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:
В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.
Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.
Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.
Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.
Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.
Теплопотери зависят от выбора способа подключения радиатора
Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.
Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.
А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.
Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.
Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.
Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

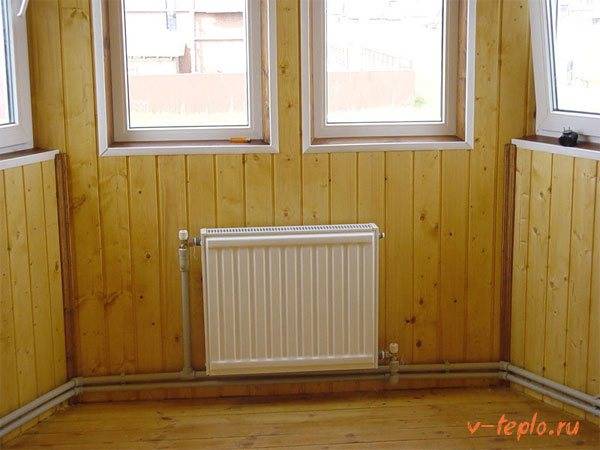

На фото пример диагонального способа установки радиатора в загородном доме
Порядок действий при этом будет следующим:
- Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
- Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
- Крепим кронштейны.
- Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).
Внимание: Обычно два переходника имеют левую резьбу, и два – правую!
- Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
- Прикручиваем краны шарового типа к местам соединения с трубопроводом.
- Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
- Производим опрессовку и пробный пуск воды.
Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.
Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.
Как вам статья?
Мне нравитсяНе нравится
В качестве заключения. Как правильно выбрать способ подключения?
Если вы не знаете, какой вариант выбрать, то, прежде всего, обратите внимание на схему установки батарей, т. к. именно от нее преимущественно зависит производительность и функциональность приборов
И если нарушить правила монтажа, то это может привести к резкому скачку давления в системе (читай: к непредсказуемым последствиям). А если планируется самостоятельный монтаж, причем без требуемых навыков или знаний, то можно даже испортить интерьер помещения
именно от нее преимущественно зависит производительность и функциональность приборов. И если нарушить правила монтажа, то это может привести к резкому скачку давления в системе (читай: к непредсказуемым последствиям). А если планируется самостоятельный монтаж, причем без требуемых навыков или знаний, то можно даже испортить интерьер помещения.
Подробнее о рабочем давлении в системе отопления можно прочитать тут
При выборе способа подключения приготовьтесь к тому, что КПД системы в целом может упасть, притом существенно. Но это ничто по сравнению с тем, насколько удобно нижнее подключение и как эффективно оно «прячет» трубы. А вот если подключить батареи правильно, то в будущем можно существенно сэкономить!
Чтобы более детально ознакомиться с вопросом, который освещался в данной статье, советуем посмотреть тематический видеоролик.
Особенности подключения нижней подводки
Отопительные системы частных домов выполняются по однотрубным и двухтрубным схемам. У каждой из этих схем есть свои преимущества и недостатки, о которых мы еще поговорим в рамках нашего обзора. Что касается радиаторов, то они могут подключаться к отопительным системам следующими способами:
- одностороннее подключение – подводящие и отводящие трубы располагаются сбоку;
- диагональное подключение – подводящая труба располагается в верхней части с одного бока, а отводящая – в нижней части с другого бока;
- нижнее подключение – подводящие и отводящие трубы располагаются в нижней части, с одной или обеих сторон.
Боковое, диагональное и нижнее подключения.
Одностороннее подключение чаще всего используется в многоэтажных домах. Теплоноситель спускается с чердака вниз, последовательно проходя квартиры – оба стояка идут параллельно. Естественно, что самым оптимальным здесь будет именно боковое подключение. Что касается диагонального способа, то он применяется в постройках любого типа, как в многоэтажных домах, так и в частных домовладениях. Диагональное подключение обеспечивает сравнительно равномерное распределение теплоносителя и максимальную теплоотдачу.
Что касается нижней подводки, то она не может похвастаться высокой теплоотдачей, но характеризуется сниженным гидравлическим сопротивлением. Для чего же тогда нужна нижняя подводка, если она снижает тепловую мощность? Все дело в том, что такой способ подключения позволяет упрятать трубы в пол или в стены. В этом случае подводящая и отводящая трубки располагаются в нижней части каждого радиатора, с правой и левой стороны.
Несмотря на некоторые недостатки нижней подводки, она активно используется в частных домах, позволяя скрыть непрезентабельные трубы отопления в стенах.
Также встречаются батареи, в которых отверстия для подключения отопительных труб располагаются рядом друг с другом. Для их монтажа нужен узел нижнего подключения радиаторов. Он включает в себя миниатюрные шаровые краны, позволяющие отрегулировать поступление теплоносителя или полностью перекрыть его подачу. Существуют узлы как для однотрубных, так и для двухтрубных отопительных систем. Первые включают в себя встроенные байпасы, позволяющие компенсировать потери тепла, образуя схему «ленинградка».
Узел нижнего подключения радиаторов позволяет сделать процедуру стыковки элементов отопительной системы более легкой и упрощает снятие батарей для их последующего ремонта. Кроме того, подключение получается максимально компактным и миниатюрным. Если трубы выходят из стены, используются Г-образные узлы.
Разновидности нижнего подключения
Разновидности нижнего подключения
Существует всего два варианта нижней подводки труб: односторонний и разносторонний. В первом варианте трубы подключаются лишь с одной стороны, при таком варианте горячий теплоноситель проникает сквозь пробку сверху, а холодный выводится через нижнюю. Разносторонняя подводка подразумевает расположение входа и выхода с различных сторон, такой вариант подводки идеально подходит для отопительных конструкций индивидуального типа. Его главное преимущество в том, что горячая вода способна идти в любом направлении, также при таком варианте меньше протяженности подачи и обратного эффекта.
Разностороннее подсоединение
При нижнем разностороннем подсоединении подключение осуществляется за счет подачи и обраток в торцевых радиаторных патрубках, расположенных внизу в противоположных концах. Такая схема подключения менее выгодна по сравнению с боковой, поскольку в этом случае потери тепла составят 20-25%. Тем не менее она устраивает большинство владельцев помещений, поскольку при ее выборе радиаторы легко соединять с магистральными трубами, спрятанными под полом.
Одностороннее подсоединение
Одностороннее подсоединение бокового типа, при котором вход и выход теплоносителя расположены сбоку, наиболее популярно среди владельцев квартир в многоэтажных домах, поскольку его основной плюс заключается в максимально удобном монтаже, во время которого отопительные стояки устанавливаются вертикально. Оптимальный уровень тепловой отдачи достигается, когда горячая вода попадает в верхний патрубок, а остывшая жидкость выводится из патрубка снизу.
Стальные радиаторы с нижним подключением
Стальные радиаторы с нижним подключением относятся к категории эффективных и надежных отопительных приборов, которые широко используются в домашних и коммерческих условиях. Они отличаются высокой теплоотдачей, быстрым прогревом и долговечностью. Кроме того, у них привлекательный внешний вид, что является не маловажным фактором при выборе решения для отопления.
Стоит отметить, что стальные радиаторы можно разделить на два типа: трубчатые и панельные. Каждый из них обладает своими особенностями и лучше всего подходит для определенных условий.
- Трубчатые радиаторы имеют более высокий уровень теплоотдачи и могут быть использованы в больших помещениях, где требуется высокая скорость отопления. Различная конфигурация трубчатых радиаторов позволяет выбрать оптимальный размер и форму для конкретного помещения.
- Панельные радиаторы обычно компактнее и способны работать более тихо и эффективно. Они лучше подходят для небольших доходных домов или квартир, где требуется более равномерное распределение тепла в помещении.
Независимо от того, какой тип стальных радиаторов с нижним подключением выбрать, важно установить их правильно и сохранять их в чистоте. Это гарантирует, что они будут работать на максимальной производительности и служить много лет
| Преимущества | Недостатки |
|---|---|
|
|
Стальные радиаторы
Стальной радиатор имеет много вариаций. В основном можно выделить панельные и трубчатые радиаторы. Плюсы и минусы такого радиатора сильно зависят от стоимости. Чем дороже – тем качественнее и лучше будет отопление. Такой радиатор имеет отличную теплоотдачу, за счет нагрева не только посредством воздуха, но и нагрева путем конвенции. Радиатор по конструкции прост, поэтому мала возможность поломки чего-то трудно заменимого. Небольшой вес такого радиатора позволит самому его монтировать, а если что-то не подходит по строению, то Вы можете ознакомиться с другими типами таких радиаторов – их достаточно много.
Радиатор из стали дешевле аналогичного радиатора из алюминия. Также такой радиатор выглядит достаточно привлекательно. Недостаток таких радиаторов в основном заключается в трудной эксплуатации. Такая батарея не устойчива к гидроударам, а краска на стали плохо удерживается, что непременно приведёт к её отшелушиванию. Самым большим недостатком является отсутствие, какого либо противостояния коррозии. Если воды в батарее нет, то она начинает ржаветь. Обычно во время теплых времен года такие батареи снимают, сливая воду, для техобслуживания.
Основные требования к установке
Вначале разберемся, какие инструменты необходимы для того, чтобы установить радиаторы отопления с нижним подключением. Вот они:
- трубка в виде буквы «Г»;
- монтажный уровень;
- мультифлекс;
- ФУМ-лента;
- термоизоляция;
- труборез;
- соответствующее количество гаек.
Важно! Нижнюю подводку рекомендуется выполнять еще на начальных этапах ремонтных работ в жилом помещении. Это объясняется достаточно просто: трубопровод в таком случае прокладывается в стене или в полу. Поэтому об этом следует подумать еще до заливки бетонной стяжки
Поэтому об этом следует подумать еще до заливки бетонной стяжки.
В большинстве случаев батареи оснащаются собственными монтажными наборами или узлами, которые позволяют фиксировать приборы на стенах.
Шаг 1. Дистанция между радиатором и полом не должна быть меньше, чем 15 сантиметров, а между ним и стеной – 2 сантиметра.
Шаг 2. Вначале радиатор водружается на специальную подставку, а поверх него кладется строительный уровень.
Шаг 3. Когда прибор выставлен по уровню, необходимо вбить крепежи, но исключительно с учетом количества секций. Если, к примеру, таких секций всего пять, то достаточно будет и двух креплений, а вот если семь или больше, то может понадобиться еще одно, третье крепление.
Шаг 4. Проделываются отверстия под крепежи, отопительный радиатор устанавливается.
Также стоит добавить, что в нижнем способе подключения Г-образные трубки в обязательном порядке укрепляются и заливаются посредством монтажной пены. Но это следует делать лишь после того, как закончится монтаж и будет произведена опрессовка отопительной системы.
А теперь – еще несколько дельных советов по монтажу
Важно, чтобы не были перепутаны трубки подачи и обратки, но для этого достаточно будет просто прочитать соответствующую заводскую маркировку. Хотя если обе трубки должны подсоединяться с одной стороны, то следует проявить особую бдительность. Дело в том, что если подсоединить их неправильно, то производительность прибора может снизиться на 50-60% (более точная цифра зависит от особенностей конкретной модели)
Дело в том, что если подсоединить их неправильно, то производительность прибора может снизиться на 50-60% (более точная цифра зависит от особенностей конкретной модели).
Советуем ознакомится с тем как правильно менять радиатор отопления, подробнее
В составе любой теперешней модели находится термостатический вкладыш; посредством его производится регулировка температуры в приборе. Но наличие такого вкладыша повлияло и на стоимость (примерно на 1/10 дороже, чем другие модели).
Преимущества и недостатки
К преимуществам нижнего подключения радиатора биметаллического можно отнести:
- Эстетичный вид. При этой схеме подключения трубы легче скрыть. Например, это можно сделать, скрыв их под пол, в стену, или под плинтус.
- Простота монтажа. Трубы соединяются напрямую, при таком варианте получается мало изгибов, поворотов и т.д. Таким образом, теплоноситель поступает без существенных препятствий.
- Цена нижней схемы подключения меньше остальных;
- Нижняя система подключения более стабильна, то есть ее сложно разбалансировать.
Недостатки нижнего подключения:
- Если для достижения эстетичного вида трубы ведутся под полом, то будет весьма сложно устранить протечку. Нужно будет демонтировать пол. В многоквартирном доме такая система не подключается, так как там действует система центрального отопления.
- Уровень теплоотдачи радиаторов при нижней схеме подводки несколько меньше чем при других подключениях.
Что касается небольшой теплоотдаче, то это можно объяснить конструкцией каналов в биметаллических радиаторах. Горячий теплоноситель подается в батарею и очень быстро нагревает ее нижнюю часть. Верх батареи прогревается благодаря процессу конвекции. Таким образом, верх батареи может быть не прогретым полностью, и постоянно там будет собираться воздух.
Также это касается ситуации, когда теплоноситель состоит из воды и антифриза (рис. 4). Антифриз тяжелее воды и он находится всегда внизу, а вода будет подниматься вверх. Таким образом, при нижней схеме подводки нарушается циркуляция теплоносителя внутри прибора. Это приводит к маленькой теплоотдаче и неэффективности нижней схемы подключения.
Как правильно подключить биметаллический радиатор? Конечно, для этого нужно обладать определенными знаниями и умениями. Правильное подключение биметаллического прибора отопления заключается в соблюдении некоторых правил. Следует отметить, что лучше подключить нижнюю схему труб в начале ремонтных работ. Так как эта подводка и выполняется собственно из-за эстетичного вида, то трубы идут либо под полом, либо в стене.
Следует строго соблюдать все расстояния, например, от пола до радиатора правильное расстояние должно быть не меньше 15 см, между стеной и прибором не меньше 2 см.
Далее с помощью уровня нужно точно расчертить места для кронштейнов. Лучше установить радиатор на подставку и положить сверху уровень, тогда можно быть уверенным, что все замеры правильно сделаны. Кронштейны, как правило, идут в комплекте с биметаллическим прибором отопления. Количество этих креплений должно соответствовать размеру прибора.
Чтобы правильно подключить трубы, важно не перепутать подающую и обратку. Чтобы этого не произошло нужно внимательно изучить все надписи, так как на радиаторе есть соответствующая маркировка. При неправильном подключении биметаллического радиатора отопления теплоотдача снижается в разы, а именно на 60%
При неправильном подключении биметаллического радиатора отопления теплоотдача снижается в разы, а именно на 60%
Конечно, от этого зависит и модель прибора отопления
При неправильном подключении биметаллического радиатора отопления теплоотдача снижается в разы, а именно на 60%. Конечно, от этого зависит и модель прибора отопления.
Нижние трубки, которые имеют Г-образную форму, должны укрепляться, но только после проверки всей системы. Делают это, как правило, с помощью монтажной пены.
Установку и подключение биметаллических радиаторов нужно производить в защитной упаковке
Это очень важно, так как если повредить краску на радиаторе, то может пойти необратимый процесс. От повреждения краска и дальше будет вздуваться. Если это произошло, но нужно приобрести специальную краску на основе эмали и обработать царапину
Если это произошло, но нужно приобрести специальную краску на основе эмали и обработать царапину
Упаковка должна быть на радиаторе до подключения
Если это произошло, но нужно приобрести специальную краску на основе эмали и обработать царапину. Упаковка должна быть на радиаторе до подключения.
Все комплектующие заглушки и краны должны быть в комплекте с радиатором, но это нужно уточнять у консультанта в магазине. А именно это кран Маевского и заглушки на другой коллектор. Кран Маевского правильно устанавливать динамометрическим ключом, для того чтобы не перетянуть соединение и не повредить кран. Соединения ни в коем случае нельзя ничем зачищать, так как при запуске системы может проявиться протечка.
Советы по выбору отопительных радиаторов
Многие модели батарей для обогрева помещений производят на территории Европы, где климат более мягкий в сравнении с Россией. К тому же вода, используемая в виде теплоносителя, обладает лучшими характеристиками.
Покупая отопительные приборы, стоит обратить внимание на некоторые моменты:
- Уровень рабочего давления при обогреве. В обычной ситуации данные параметры в пятиэтажных домах старой постройки достигает 6-8 атм, а в многоквартирных строениях новой застройки – 12-15 атм. Для создания запаса стабильности рекомендуется при покупке радиаторов отдать предпочтение приборам с рабочим давлением выше указанных показателей в 1,5 раза.
- Устойчивость к перепадам давления. Батареи, подключенные к централизованной отопительной системе, могут подвергаться гидроударам. При подключении отопления давление воды внутри радиаторов часто значительно превышает установленные нормы. Помимо этого, не стоит забывать о возможных авариях. Чаще всего с такими проблемами приходится сталкиваться людям, жильё которых подключено к централизованному отоплению.
- Возможность добавлять или убирать секции. Менять размеры изделия удается не всегда, так что стоит учесть данный момент, если сомневаетесь, правильно ли были выполнены расчеты.
- Возможные температурные показатели теплоносителя. В регионах, отличающихся более суровым климатом, стоит покупать приборы, способные выдерживать температуру воды до + 130 градусов.
- Необходимый уровень теплообмена. От этого показателя зависит, батарею из скольких сегментов потребуется установить.
- Размер стенок. Так как в централизованной системе отопления используется не слишком качественная вода в качестве теплоносителя, данная характеристика играет немаловажную роль. Оптимальный вариант при покупке устройств из стали – толщина стенок в 1,2 мм, из алюминия – 1,5 мм, а в биметаллических – 3,5 мм.
- Наличие гарантии от завода изготовителя.
- Внешний вид, соответствующий интерьеру комнату, которую требуется оборудовать.
Сегодня в специализированных магазинах и в интернете можно найти отопительные радиаторы в большом ассортименте. Ознакомившись с наиболее популярными моделями, представленными в рейтинге, выбрать батареи для обогрева будет намного проще.
Выбор места и способа установки радиатора
Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:
- Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
- Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.
- Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
- Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.
https://youtube.com/watch?v=olrD9qxCAhM
ПОСМОТРЕТЬ ВИДЕО
При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.
Типичные ошибки при выборе места установки:
- Не учтено место для установки регулировочных кранов.
- Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
- Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
- Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.
Способы циркуляции теплоносителя
Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.
Схема циркуляции теплоносителя в системе с использованием насосного оборудования
Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:
- Допускается применение труб малого диаметра.
- Магистраль устанавливают в любом положении, вертикально или горизонтально.
- Требуется меньший объем теплоносителя.
Арматура для подключения: краны для регулировки, трубы
Обязательный элемент для регулировки нагретой воды — запорно-регулировочные вентили. Их задача — перекрывать дорогу нагретому потоку частично или полностью. Степень ограничения зависит от параметров заранее утвержденного проектного расчета.
Для соединения трубы из меди, стали, полимеров или металлополимеров со входом используют арматурные адаптеры. Чтобы закрепить устройство, потребуются кронштейны.
Важно! Чтобы подсоединить агрегат правильно и без лишних хлопот, до начала работ следует убедиться, что все необходимые детали закуплены и находятся прямо под рукой у мастера. В большинстве магазинов и строительных рынков монтажный комплект, куда входят все необходимые составляющие, прилагается к радиатору
Особенности нижнего подключения
Любые радиаторы имеют 4 коллектора. Они расположены по обеим сторонам батареи в углах плоского корпуса. К каждому из них теоретически можно подключить трубу, по которой будет доставлен теплоноситель.
Что такое нижнее подключение? Это разновидность разводки, в которой и подача, и обратка подсоединяются к двум нижним коллекторам. Два верхних отверстия в этом случае просто заглушаются специальными заглушками или кранами, позволяющими спускать излишки воздуха из секций.
У подобного варианта подключения есть как положительные, так и отрицательные стороны. Их обязательно нужно учитывать, выбирая эту схему. К положительным моментам можно отнести:
- Простоту установки. Трубы соединяются напрямую. Их монтаж производится без изгибов и поворотов, без сложных сочленений, поэтому теплоноситель не встречает на своем пути особых препятствий.
- Нижнюю подводку проще скрыть. Трубы легко утопить при ремонте в пол или спрятать под половой плинтус. Эстетичность — главное достоинство такого варианта подключения.
- Относительно невысокая цена монтажа.
https://youtube.com/watch?v=esXEbda3_qg
Есть и существенные минусы. Специалисты считают, что:
- Радиаторы с нижним подключением не отличаются большой теплоотдачей.
- Если трубы спрятать в пол, то доступ к ним в случае протечки будет невозможен. По этой причине подобная схема не используется в многоквартирных домах, где функционирует центральная система отопления. Такое подключение можно увидеть только в частных домах с автономной отопительной системой и алюминиевыми или биметаллическими радиаторами.
Как движется теплоноситель?
Именно биметаллические и алюминиевые радиаторы отопления больше всего подходят для описываемой схемы. Они обладают максимальной теплоотдачей, если используются особенности нижней подачи. Конструкция таких батарей формирует особые теплопотоки. Эти радиаторы работают, задействовав два метода обогрева — конвекцию и излучение.
Самое простое нижнее подключение позволяет подавать горячий теплоноситель через нижние входные коллекторы, поэтому низ батареи очень быстро нагревается. А что происходит с верхней частью тепловой точки? Она прогревается за счет процесса конвекции.
В основе конструкции биметаллического радиатора лежит стальной сердечник, который обеспечивает необходимую устойчивость к перепадам давления воды. К нему прикрепляются ребра, изготовленные из алюминия. Они увеличивают уровень теплоотдачи.

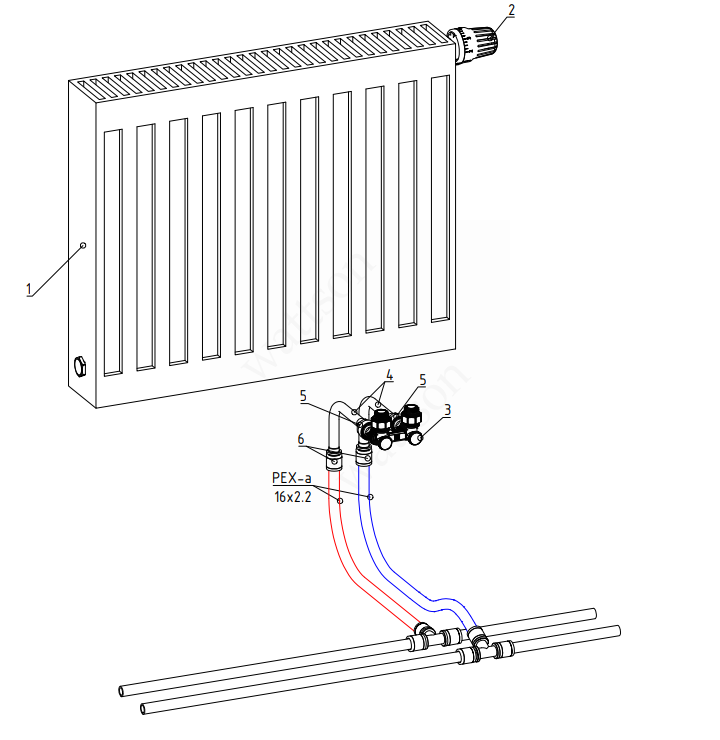

Принципиальная схема
Современные биметаллические радиаторы имеют сложное оребрение. Отдельные секции можно легко перегруппировать, поменять местами, увеличить их количество, добавив несколько лишних пластин. Каждая пластина имеет с двух сторон соединительный ниппель, который и позволяет легко видоизменять конструкцию прибора.
Но чтобы все работало, необходимо быть уверенным в надежности теплообменника
Поэтому специалисты рекомендуют обращать пристальное внимание на страну-производителя
Полезный совет
При выборе биметаллических радиаторов специалисты рекомендуют обращать внимание на продукцию отечественных производителей. Прекрасными техническими характеристиками отличаются батареи Рифар
Они обладают необходимым запасом прочности, демонстрируют высокий уровень теплоотдачи и прекрасно справляются с высоким давлением теплового потока. Некоторые модели Рифар способны выдерживать температуру теплоносителя до +135 градусов. При этом, чтобы заполнить батарею, нужен совсем небольшой объем воды.
Модель Kermi FKV
Схема нижней подводки предполагает соблюдение нескольких правил. Именно они способны обеспечить максимально возможную теплоотдачу. Обозначим основные их них:
- Ставить батарею Рифар на пол нельзя. Так эффект обогрева резко снижается. А все потому, что пол в этом случае будет впитывать в себя все тепло, которое принесет теплоноситель.
- Минимально допустимый зазор между полом и батареей составляет 6 см. При этом расстояние до подоконника должно быть не менее 10 см.
- Необходимо так повесить радиатор Рифар, чтобы между его задней поверхностью и стеной образовался зазор в 5 см.
- Целесообразно, обвязывая батареи, установить радиаторы с небольшим наклоном. Это поможет избежать образования воздушных полостей в верхней части теплообменника.
При таком расположении придется использовать несколько отрезков труб, которые будут соединять входные коллекторы с нижней подводкой. Их легче всего спрятать не в полу, залив их стяжкой, а в стене, вырезав штробу. В этом случае нижней развязки вообще не будет видно.
Типы циркуляции теплоносителя и варианты подключения
Теплоноситель, которым в большинстве случаев выступает вода, может циркулировать в отопительной системе двумя способами – принудительно и естественно. Принудительная циркуляция подразумевает наличие в отопительной системе специального насоса, посредством которого и производится перемещение теплоносителя. Насос может быть элементом отопительного котла (то есть, он встроен вовнутрь) или же его устанавливают непосредственно перед нагревательным котлом – на трубу обрата. При разработке схема подключения батарей отопления должна заранее правильно определить место для насоса.
Во многом виды подключения радиаторов отопления зависят не только от типа циркуляции теплоносителя. Помимо этого, необходимо также учитывать продолжительность труб системы и особенность их расположения.
Одностороннее подключение
Данный тип подключения радиатора предполагает, что и труба подачи горячего теплоносителя, и труба обрата будут подключены к одной стороне батареи. Использование подобного принципа подключения является наиболее рациональным для одноэтажных домов. Особенно он подходит в том случае, если планируется подключение достаточно длинных радиаторов – до 14-15 секций. Однако в случае если число секций больше 15, возможно снижение эффективности обогрева – то есть, последние секции радиатора будут более холодные, чем те, которые ближе к трубам. Поэтому, в таком случае, следует выбирать иные варианты подключения радиаторов отопления.
Одностороннее подключение
Седельное и нижнее подключение
Подобное подключение подходит для тех систем, трубы которых вмонтированы под поверхность пола. В таком случае, над поверхностью будет лишь небольшой отрезок трубы, который подводится к нижнему патрубку. При этом подводящая труба монтируется с одной стороны радиатора, а отводящая – с другой. Недостатком такого метода подключение является существенная (до 15%) теплопотеря. В верхней части радиатор может прогреваться не полностью.
Нижнее подключение
Диагональное (перекрестное) подключение
Диагональное подключение радиаторов отопления рациональнее всего применять для радиаторов с большим количеством секций. Конструкция радиатора позволяет теплоносителю распределяться внутри секций максимально равномерно – это дает возможность получать максимальную теплоотдачу. Суть подключения проста – к верхнему патрубку подключается труба подачи нагретого теплоносителя. А к нижнему патрубку с другой стороны радиатора подводится труба обрата. Достоинством подобного типа подключения является минимальная теплопотеря – она составляет всего 2%.
Диагональное (перекрестное) подключение
От того, насколько правильно вы определите способы подключения батарей отопления к вашей отопительной системе, и будет зависеть качество обогрева помещения. Предложенные варианты подключения батарей отопления являются предельно простыми и максимально качественными.
