Преимущества и недостатки стальных радиаторов
Металлические радиаторы отопления имеют следующие преимущества:
- Теплоотдача таких отопительных приборов достаточно высокая. Панельные агрегаты отапливают помещение не только за счет излучения тепла, но и, используя принципы конвекции.
- Внушительный срок службы благодаря простой конструкции.
- Благодаря малому весу монтаж проходит просто и быстро. Есть модели с разным подключением, поэтому вариантов монтажа много.
- Приемлемая цена таких приборов – еще одно их достоинство.
- Привлекательный дизайн позволяет вписать агрегат в любой интерьер.
Железные батареи отопления имеют определенные недостатки, которые нужно учитывать при их выборе:
- Стальные конструкции плохо противостоят коррозии. При спуске теплоносителя внутренние поверхности прибора начинают ржаветь. Именно поэтому эти агрегаты не подходят для централизованных систем отопления.
- Такие радиаторы плохо выдерживают гидроудары. Из-за этого прибор может деформироваться или лопнуть по сварным соединениям. Именно поэтому их применяют в автономных системах.
- Если красочное покрытие некачественное, то оно быстро облупится и прибор поржавеет.
Виды стальных радиаторов по конструкции с их плюсами и минусами

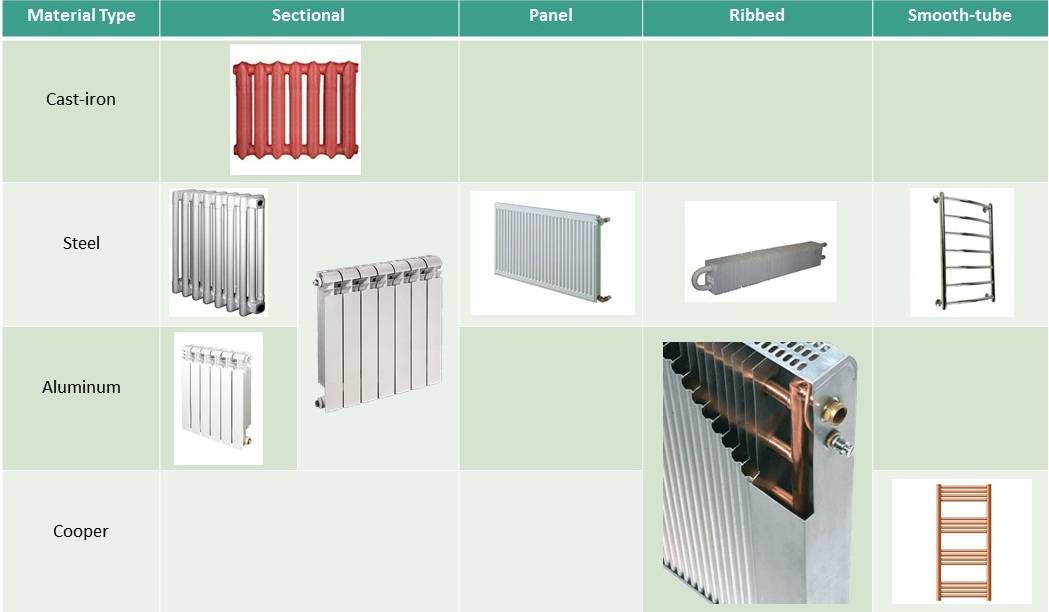

Батареи отопления металлические бывают двух типов: трубчатые и панельные. Рассмотрим их преимущества и недостатки отдельно.
Среди положительных качеств панельных приборов отопления можно назвать следующее:
- Цельная конструкция легко и просто навешивается на стены. Но это одновременно является и минусом, потому что при протечке всю панель придется заменить (нельзя поменять отдельную секцию).
- Высокая теплоотдача за счет излучения тепла и конвекции.
- Поскольку в приборе циркулирует немного теплоносителя, для его нагрева требуется меньшее количество энергоносителя. Его экономия доходит до 35%.
- Благодаря отсутствию ребер поверхность не травмоопасная.
- Внешняя привлекательность – главный плюс.
Минусы панельных приборов связаны с низкой устойчивостью к перепадам давления в системе. Устройства быстро портятся из-за использования неочищенного и некачественного теплоносителя. Панели плохо переносят механические воздействия, поэтому их нужно аккуратно транспортировать и монтировать.
Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.
Теперь поговорим о преимуществах трубчатых батарей:
- комфортная температура в помещении обеспечивается равномерным прогревом поверхности;
- прибор также может похвастаться высокой теплоотдачей;
- простая эксплуатация и установка;
- на гладкой округлой поверхности не собирается пыль;
- за прибором легко ухаживать;
- если эту разновидность оснастить термостатом, то можно регулировать температуру воздуха в комнате;
- большой выбор вариантов дизайнерского оформления;
- в комплекте могут идти кронштейны для сушки белья;
- не имеют острых углов и ребер, поэтому безопасны для людей при случайном ударе.
Недостатки трубчатых радиаторов заключаются в низкой коррозионной стойкости материала. Особенно это касается централизованных систем. Высокие цены на эту разновидность отопительных приборов – еще один минус. Низкая устойчивость к точечным механическим воздействиям также является недостатком.
Какие бывают?
Благодаря многообразию форм и дизайнерским решениям источники обогрева уже давно стали частью интерьера. Они способны подчеркнуть стиль и изысканность любого помещения. На сегодняшний день магазины отопительных приборов предлагают огромное количество дизайнерских конструкций, выполненных из разных материалов и по красоте не уступающих художественным произведениям искусства, которые способны создать благоприятный микроклимат в помещении.
Декоративные батареи могут быть настенными, вертикальными и горизонтальными, спиралеобразными, собираться в виде красивых рамок из профиля, имитировать дерево или панно на стене. Также они могут быть выполнены в современном или ретро- стилях. Некоторые производители создают интересные модели отопительных приборов под сушилки, вешалки для одежды, подставки для цветов и декоративные статуи.
Как правило, чугунные варианты стилизуются под старину. Весьма интересно смотрится массивная конструкция с двумя-тремя каналами, которая монтируется на стену. Сам чугун при этом чернённый и покрыт элементами позолоты или бронзы. Немецкая фирма Guratec изготавливает чугунные конструкции для отопления с дополнительным орнаментом по поверхности. Различают полностью абстрактные модели, которые могут быть выполнены из любого материала, но при этом иметь причудливую форму.
Удобные скамеечные дизайн-радиаторы одновременно являются посадочным местом и приспособлением для обогрева. Такие модели часто используют в бассейнах, оранжереях, банях и саунах. Встречаются также дизайнерские отопительные приборы в виде вертикального зеркала с подсветкой, полотенцесушителей обтекаемой формы для детских комнат, и каменных агрегатов.
Поверхности радиаторов подразделяются на:
- конвективные;
- конвективно-радиационные;
- радиационные.

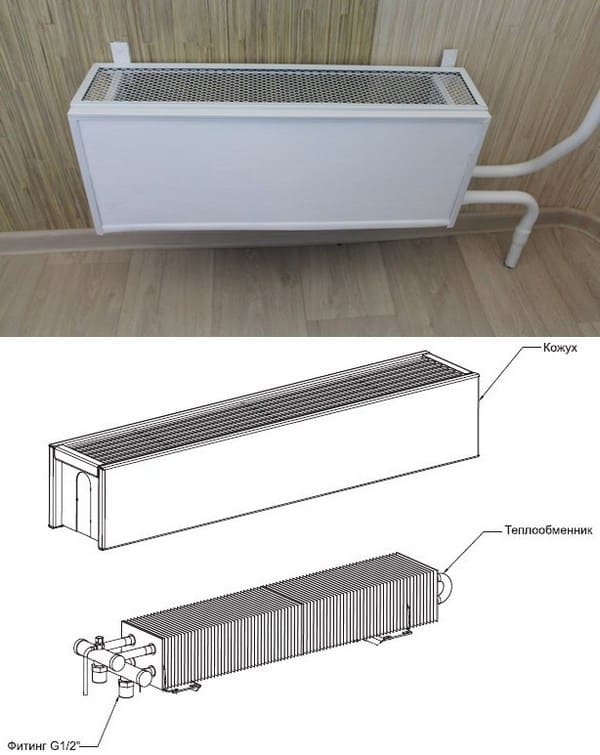

С технической точки зрения, конвектор – это стандартная труба, к которой прикрепляется множество пластин. В трубу поступает теплоноситель, который попутно нагревает пластины. Между ними курсирует воздух, который при нагревании поднимается к потолку. Там он остывает, опускается вниз и, проходя через пластины, снова поднимается вверх. При радиационном типе передачи тепло передаётся тепловыми инфракрасными лучами. Их свойство заключается в том, что они, проходя через воздух, не нагревают его, но нагревают при этом другие объекты – пол, стены, мебель, которые, в свою очередь, и становятся источниками тепла.
Самыми популярными на сегодняшний день являются конвективно-радиационные отопительные приборы. Конвективная составляющая у водочных радиаторов растёт за счёт увеличения площади спорок основания прибора с воздухом. По конструкции дизайнерские радиаторы отопления могут быть панельными, трубчатыми или состоящими из секций и блоков. Панельные радиаторы – это устройства, в центре которых расположены два листа, сваренные между собой. На листах находятся углубления в виде каналов, по которым циркулирует теплоноситель.
Трубчатые радиаторы состоят из трубок. Особенность и универсальность данного вида батарей заключается в том, что сварка всех элементов выполнена лазером и практически не имеет швов. Трубчатые конструкции обладают прочностью и долговечностью. Секционные радиаторы – самый популярный вид отопительных устройств. Они состоят из нескольких блоков, соединённых в батареи.

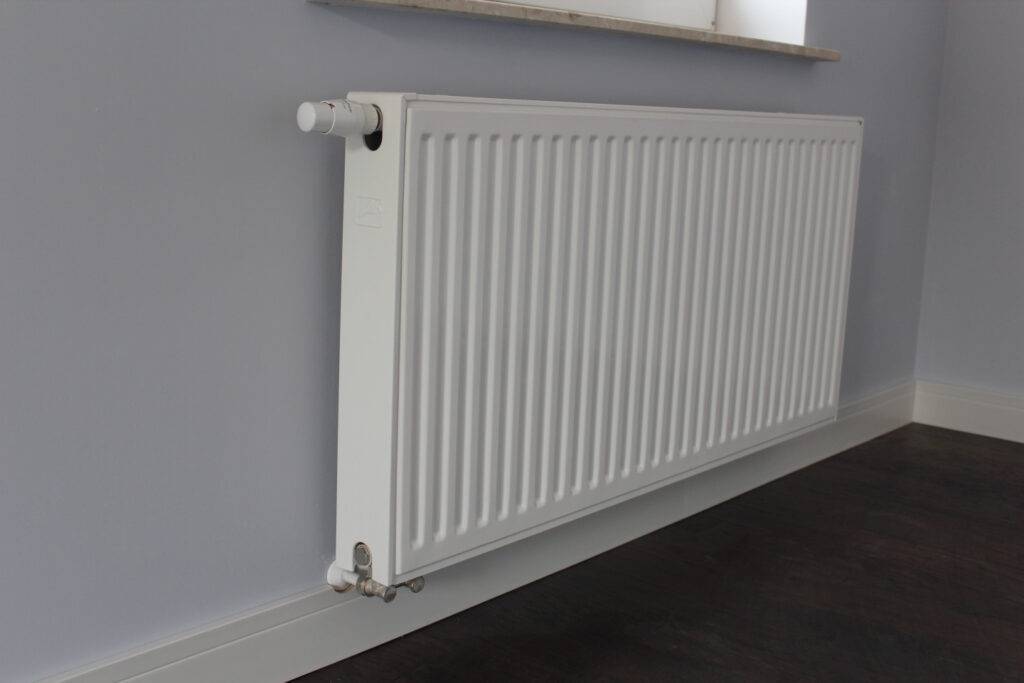

Стальные панельные радиаторы отопления: что это?
Одной из разновидностей радиаторов отопления являются панельные приборы.
Устройство
Для изготовления панельного радиатора используется, как правило, тонкая сталь, листы которой помещаются под молот формовочного пресса — он создаёт в них множество канальцев для протекания теплоносителя.
Фото 1. Стальной панельный радиатор отопления. Внутри прибора находится множество канальцев для протекания теплоносителя.
Потом два таких листа скрепляются воедино, образуя внутри себя длинную зигзагообразную линию для циркуляции горячей воды.
Важно! Радиатор может состоять из нескольких подобных сцепленных листов — от их числа зависит мощность
Технические характеристики
Эффективность работы устройства зависит от числа панелей и наличия конвекторов на них. Конвекторы же необходимы для увеличения интенсивности теплоотдачи от нагретого горячей водой металла в помещение. Кроме того, некоторые типы батарей могут закрываться кожухом, который тоже улучшает теплоотдачу, но затрудняет отчистку. Для удобности различения множества вариаций конвекторов их принято обозначать двузначными числами: первое — количество водопроводящих панелей, второе — количество конвекторов.
Выделяют:
- 10-тип. Одна отопительная панель без конвекторов и кожуха.
- 11-тип. В этой модели просто добавляется конвектор.
- 20-тип. Две водопроводящих пластины без П-образного конвектора.
- 21-тип. Внутри устанавливается один конвектор и все это помещается в кожух.
- 22-тип. Та же конструкция, отличие только в количестве конвекторов внутри — их два.
Кроме этих, существует ещё типы 30 и 33: они ничем не отличаются по устройству, но большее число деталей заметно увеличивает их мощность и эффективность работы.
Внимание! Радиаторы типа 30 и 33 из-за своей мощности и конвекции собирают очень много пыли, а также их, как правило, нецелесообразно монтировать в малых помещениях, поэтому при самостоятельном создании системы отопления лучше выбирать тип 22
Особенности
К техническим, экономическим и конструкционным особенностям панельных радиаторов относится:
- Низкая стоимость в сравнении с биметаллическими.
- Лёгкость всей конструкции, обеспечивающаяся за счёт применения тонких листов стали.
- Функциональность: возможно монтировать в квартире, доме, гараже, и даже на балконе, веранде или мансарде.
Плюсы и минусы
Преимущества:
- Именно эта отопительная система быстрее прочих конкурентов по нише передаёт тепло воздуху в помещении, то есть проявляет самую высокую теплопроводность.
- Очень простая и быстрая установка. Из всех отопительных решений монтаж легче только у комнатного костра.
- Горячая вода циркулирует по очень узким каналам, поэтому передача тепла от неё к металлу происходит быстро, а самого теплоносителя — воды — требуется для этого весьма мало. Благодаря такой конструкционной особенности прогреть остывшую воду можно очень быстро, что обеспечивает и третье преимущество.
- Энергоэффективность: приборы, которые требуются для работы радиатора (насос и нагревательный котёл) — не станут перерасходовать электроэнергию на циркуляцию и нагревание воды, поскольку для работы устройства нужно намного меньше жидкости, чем для биметаллических и чугунных батарей.
Листовая сталь обеспечивает лёгкость и экологичность радиаторов, благодаря чему достигается удобство транспортировки и широта горизонтов применения: от частных домов до детских садов.
Недостатки:
- Если хотя бы несколько раз слить воду из радиатора, допустив тем самым попадание воздуха внутрь, то велик шанс того, что в нём начнутся коррозийные процессы. Для нормальной и продолжительной работы устройства требуется постоянно поддерживать циркуляцию воды, а соответственно — держать насос всегда работающим.
- Хорошая теплопроводность — палка о двух концах. Малое количество воды в каналах системы и наличие насоса обеспечивает быструю смену остывших потоков воды горячими. Но если отключить насос, тонкая сталь радиатора очень быстро остынет и воздух в доме — тоже.
Лучшие панельные модели по соотношению цена и качеству на 2021 год

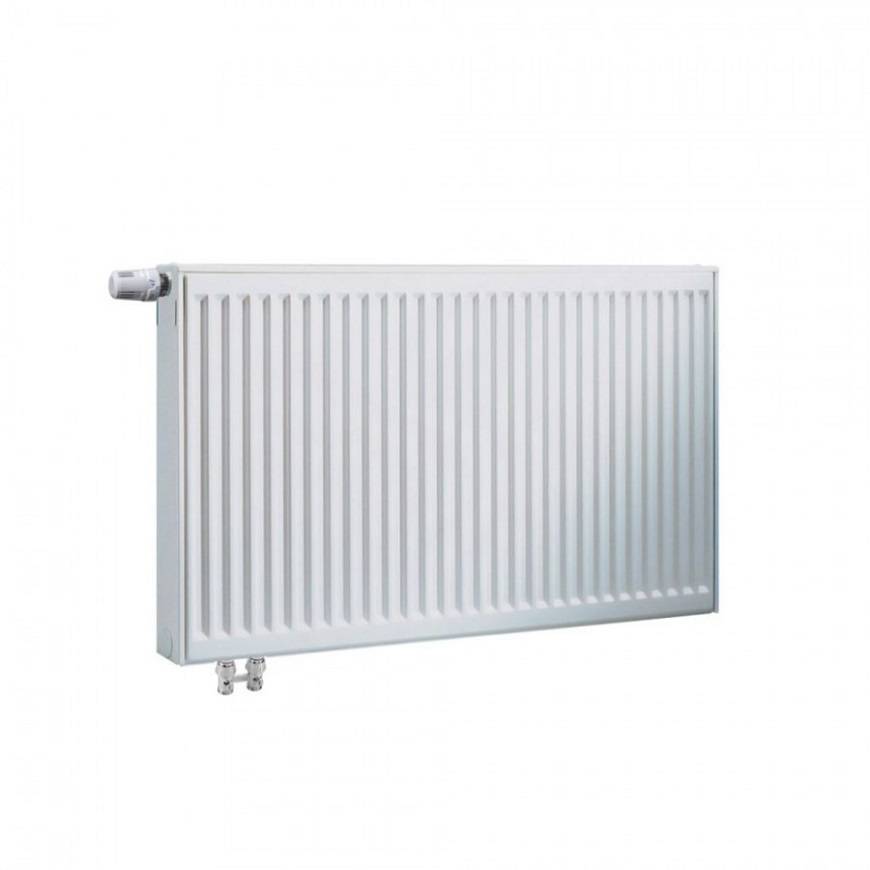

Axis Classic 22 500
Модель Axis Classic 22 500 Мне нравится5Не нравится2
Относится к панельным моделям с подводкой бокового типа. Предназначен для эксплуатации в жилых частных домах, общественных, производственных, административных зданиях. Конструкция батареи включает две панели с дополнительными конвекторами, декоративную обрешётку в верхней части и боковые крышки. Прибор изготовлен из качественной стали низкоуглеродистого типа, толщиной 1, мм, обеспечивающей возможность эксплуатации изделия при повышенном давлении до 20 атмосфер.
Плюсы и минусы
Высокая скорость нагрева при малом объёме теплоносителя. Привлекательный, эргономичный дизайн. Простота подключения. Высокое качество покраски. Долговечность. Доступная стоимость.
Отсутствие монтажного комплекта.
Цена: от 5664 рублей.

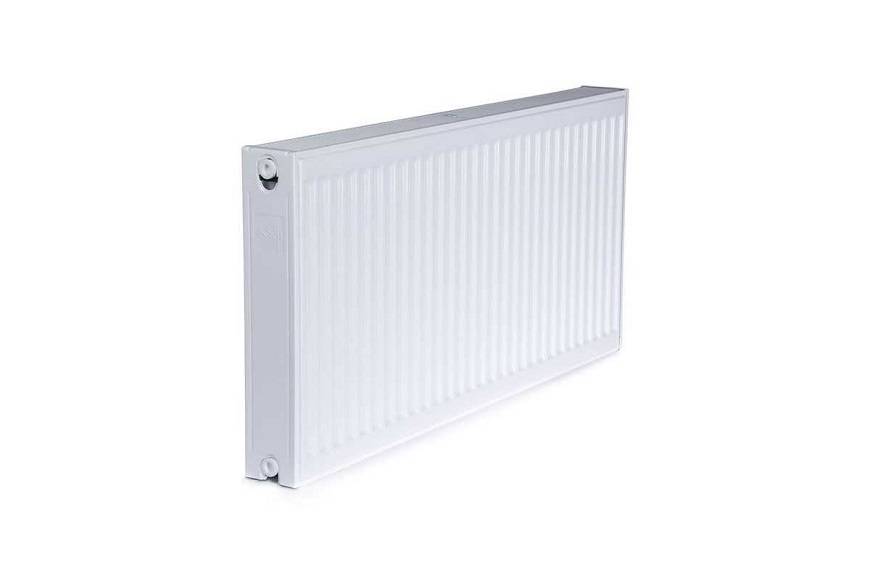

Kermi FKO 22 500
Качественная Kermi FKO 22 500 Мне нравитсяНе нравится
Сбалансированная, качественная модель, оптимальная для частного дома по долговечности, цене и энергоэффективности. Номинальный уровень теплоотдачи: 1158 Вт, за счёт чего одна батарея Kermi может обогреть от 5 до 38 квадратных метров помещения. Для изготовления данного радиатора используют высококачественную сталь 1,25 мм.
Плюсы и минусы
Долговечность. Эстетичный внешний вид. Надёжность. Улучшенные теплотехнические показатели.
Высокая стоимость.
Цена модели составляет от 6850 рублей
Buderus Logatrend VK-Profil 22 300
Практичное Buderus Logatrend VK-Profil 22 300 Мне нравится1Не нравится1
Практичный, функциональный панельный отопительный элемент из долговечной, надёжной стали с толщиной стенок 1,2 мм, предназначенный для установки в жилищном фонде, общественных, производственных помещениях.
Благодаря отсутствию острых углов, выступающих кромок, гигиеничности, простоте ухода, подходит для детских и медицинских учреждений. Модель с нижним подключением. Оснащена встроенным термоклапаном для термостатической головки, регулирующей скорость перемещения теплоносителя внутри прибора.
За счёт применения роликовой сварки для соединения панелей батарея имеет увеличенный рабочий ресурс, надёжно защищена от протечек.
Плюсы и минусы
Поддержание повышенной температуры теплоносителя. Надёжная двухпанельная конструкция. Высокий уровень теплоотдачи. Нижний тип подключения с маскировкой трубопровода под полом или в стене.
Массивные размеры; Низкая устойчивость к коррозии.
Цена: от 7277 рублей.
Сильные и слабые стороны батарей
Трубчатые модели отопительных приборов уместны для использования в частных домах, где система отопления характеризуется стабильным и невысоким рабочим давлением при отсутствии резких скачков и гидроударов.
Популярность трубчатых приборов обусловлена набором их позитивных качеств:
- высокое рабочее давление и способность выдерживать гидроудары;
- стойкость к повреждениям механического характера благодаря отсутствию прокладок в сварных секциях;
- равномерный прогрев поверхности и высокая теплоотдача;
- гладкая поверхность препятствует скоплению пыли;
- простота монтажа, возможность нижнего и бокового подсоединения, различные варианты размещения;
- возможность регулировки температуры при оснащении термостатического клапана.
Помимо крепежа, трубчатые радиаторы могут комплектоваться спецкронштейнами, используемыми в качестве полотенцесушителей.
Также есть целая категория моделей, относящаяся к разряду дизайн-радиаторов – их используют для создания интерьера. Эти приборы могут выпускаться в виде рам для зеркал или перил для лестниц. Модели высотой от пола до потолка успешно используют для зонирования помещения.
Придавая замысловатые формы отопительным приборам, изготовители повышают конкурентную привлекательность своих товаров. Но в батареях из стали, имеющих форму перил, повышается функциональная нагрузка
Масса позитивных качеств и отменные характеристики, присущие стальным радиаторам отопления, делают их применение привлекательным. Такие приборы легко вписать в интерьер, они позволяют визуально расширить пространство.
Однако не стоит забывать и о недостатках трубчатых моделей, которые состоят в следующем:
- невысокая стойкость к коррозионным процессам, особенно проявляющаяся при низком качестве теплоносителя; больше всего подвержены коррозии места точечной сварки.
- дороговизна.
Что касается стоимости, то трубчатые батареи отнюдь не являются бюджетным решением. К их установке чаще всего прибегают дизайнеры, которые при реализации своих проектов не стеснены в средствах.
Плюсы и минусы панельных радиаторов
Батареи панельного типа, как и любое оборудование, имеет свои сильные и слабые стороны. Основное их преимущество перед собратьями из других материалов – стоимость и внешний вид. Особенно эти плюсы заметны, если сравнивать с медными или чугунными моделями.
Рекомендуем: Чугунные печи для бани: громкая популярность и ее причины
Достоинства панельных конструкций заключаются в следующем:
- Надежность и простота устройства. Отсутствие сложных элементов сводит к минимуму вероятность поломки.
- Легкость установки. Проведение монтажных работ возможно своими силами. Также доступно как нижнее подсоединение к контуру, так и боковое.
- Хорошая теплоотдача, которая достигается не только большой площадью батареи, но и конвекцией.
- Экономичность. Панельные модели приборов требуют минимального количества теплоносителя, на разогрев которого уходит меньше энергии. Экономия, в сравнении с оборудованием из чугуна, может достигать 30-40%.
- Презентабельный внешний вид – это позволяет не тратить дополнительно средства на покупку, установку декоративных и защитных экранов.
- Широкий ассортимент – богатый модельный ряд с различными габаритами по длине, глубине, высоте приборов.
Очевидно, что достоинств у панельных приборов довольно много, чем и объясняется их популярность и востребованность. Но у них имеются и существенные минусы. Если этим пренебречь, можно поставить под угрозу стабильную и надежную работу всей системы отопления.
Слабые стороны оборудования панельного типа состоят в следующем:
- Чувствительность сварных швов к гидроударам. При централизованном отоплении безопасная эксплуатация возможна только при установке редуктора, назначение которого состоит в смягчении гидроудара.
- Склонность к коррозии, особенно остро проявляющая себя при низком качестве циркулирующей жидкости. Цикличное полугодовое отсутствие воды, присущее центральным системам отопления, значительно ускоряет коррозию, снижая срок службы радиатора.
- Вероятность появления дефектов – при транспортировке и эксплуатации панели прибора легко царапаются, что тоже может спровоцировать ускорение коррозии.
Выбирая радиаторы из стали панельного типа нужно учесть все тонкости их эксплуатации, особенно при подключении к системам центрального отопления.
Типы стальных батарей
Стальной секционный радиатор
Износостойкость, гибкость, пластичность — качества присущие стали. Они позволяют изготавливать различные виды продукции.
Основные виды стальных радиаторов:
- штампованные;
- трубчатые;
- секционные.
Каждый имеет особенности, которые учитывают при покупке и эксплуатации.
Штампованные панельные модели
Стальные панельные радиаторы
В общем случае технология производства изделий проста.
- Металлический лист штампуют, выдавливая рёбра жесткости и придавая объёмную форму.
- Листы соединяют контактной сваркой, чтобы получилась своеобразная замкнутая емкость.
- Для подвода пароводяной смеси и отвода охлаждённого теплоносителя вваривают два штуцера.
Большое влияние на сохранность привлекательного внешнего вида влияет способ окраски.
Внутреннее устройство штампованного радиатора
Работает стальной штампованный радиатор на двух принципах:
- излучение в пространство инфракрасных волн (тепла);
- конвекция — подъём нагретого от панели воздуха от пола к потолку.
Достоинства панельных металлических радиаторов отопления:
- относительно низкая цена за счёт технологичности и минимума применяемых материалов;
- привлекательный внешний вид, широкий выбор продукции;
- возможность выбора мощности в зависимости от объёма помещения;
- быстрый прогрев после подачи теплоносителя;
- не надо ставить защитный или декоративный экран;
- небольшая масса облегчает транспортировку и монтаж.
Тот же эффект вызывает соль, содержащаяся в теплоносителе централизованных сетей. В частных домах это не так существенно — можно использовать специальные добавки или заполнить систему антифризом.
Второй недостаток — плохая сопротивляемость гидроударам, поэтому в домах с городским отоплением плоские железные батареи устанавливать не рекомендуется. Если всё-таки принято такое решение, обязательно устанавливают редукторы, смягчающие гидроудары.

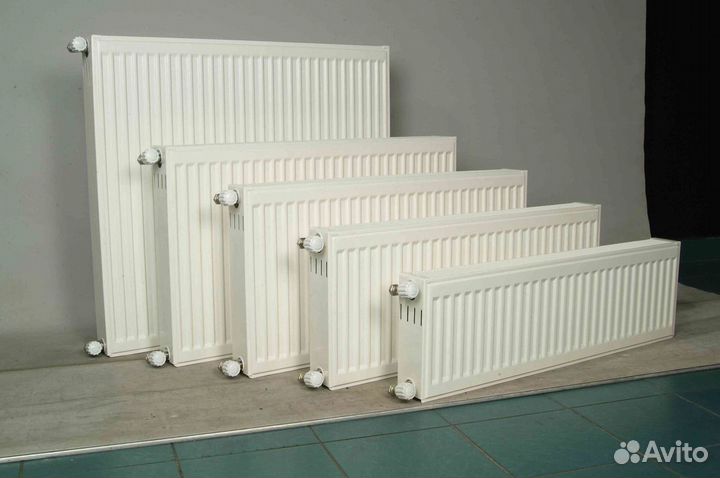

Размеры панельных изделий могут быть самые разные. По длине от 40 см до 3 метров, по высоте — 0,3-0,9 м. От геометрических размеров зависит и мощность прибора. Характеристику всегда можно найти в паспорте. Также теплоотдача зависит от количества рядов панелей в сборке.
Трубчатые
Стальная трубчатая батарея
Для изделий используются стальные трубки, соединённые в своеобразные решетки.
Трубы используют толстостенные, что увеличивает цену. Изнутри каналы покрывают полимерными материалами для предотвращения коррозии.
Толстые стенки гарантируют повышенные характеристики в части устойчивости к гидроударам. Рабочее давление для такого типа изделий устанавливается в пределах 15 Атм, что допускает использование в централизованных сетях.
Этому же способствует максимально допустимая рабочая температура теплоносителя — до 130 градусов.
Габариты зависят от толщины трубок и расчётного значения отдаваемой мощности. Длина до 3, высота до 1 м.
При покупке учитывают наличие отводов для бокового или нижнего подключения.
Кроме этого батареи трубчатого типа легко протирать или мыть, так как отсутствуют какие-либо выступы и изгибы.
Батареи равномерно прогреваются и обладают температурной инерцией. Эффект достигается за счёт толщины стали. Изделия некоторое время сохраняют тепло благодаря большой массе.
Секционные
Металлические батареи, собранные из отдельных секций, внешне очень напоминают чугунные радиаторы. В то же время имеют существенные отличия в изготовлении и технических характеристиках.
- Вначале методом штамповки и контактной сварки изготавливают отдельные секции.
- Следующий этап — сварка секций в единое изделие.
Конструкция является симбиозом панельных и трубчатых радиаторов.
Низкая коррозийная стойкость и высокая цена – главные показатели, ограничивающие распространение этого типа приборов.
В то же время секционные железные батареи выдерживают высокое давление и могут использоваться для обогрева в многоквартирных домах.
Секции соединены сваркой, что снижает коррозию в местах стыков, исключает протечки между компонентами.
Относительный недостаток по сравнению с алюминиевыми и биметаллическими изделиями: уменьшить или увеличить количество секций нельзя. Изделие является единым целым.
Стальные радиаторы
Стальные панельные радиаторы

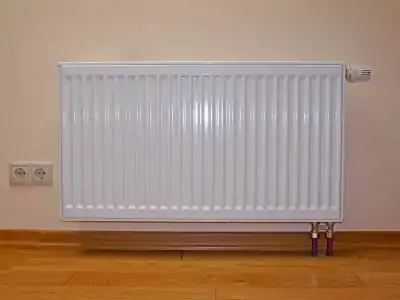

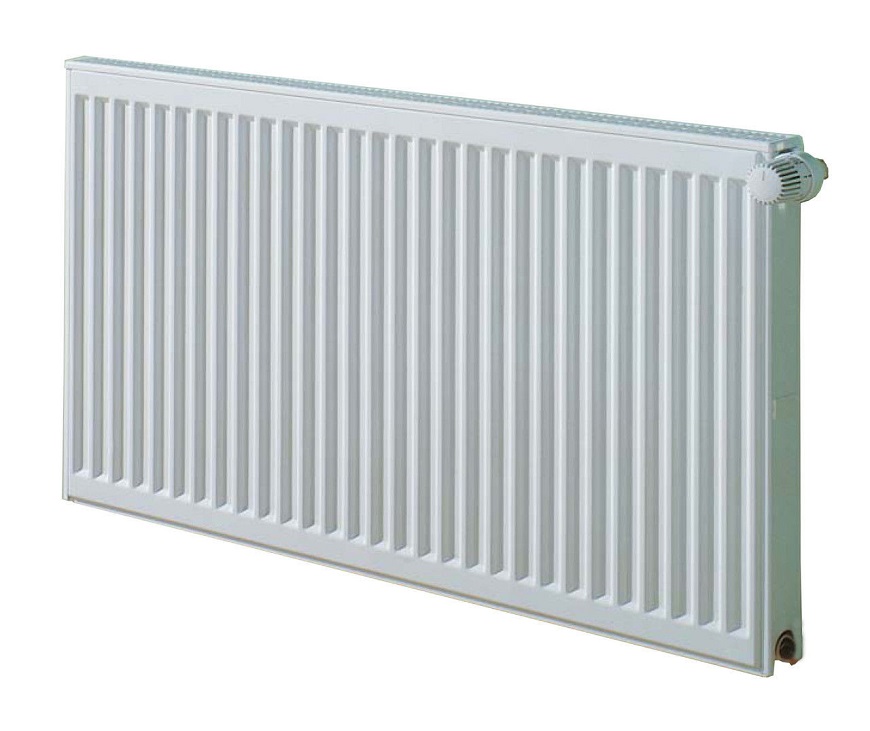

Стальной панельный радиатор с термостатом
Такой радиатор представляет собой прямоугольную панель, состоящую из двух сваренных вместе стальных листов с отштампованными углублениями, при сварке образующих каналы для циркуляции теплоносителя. Иногда для увеличения теплоотдачи к тыльной стороне панели привариваются П-образные стальные рёбра. Несколько таких панелей могут объединяться в пакет и закрываться сверху и с боков декоративными планками.

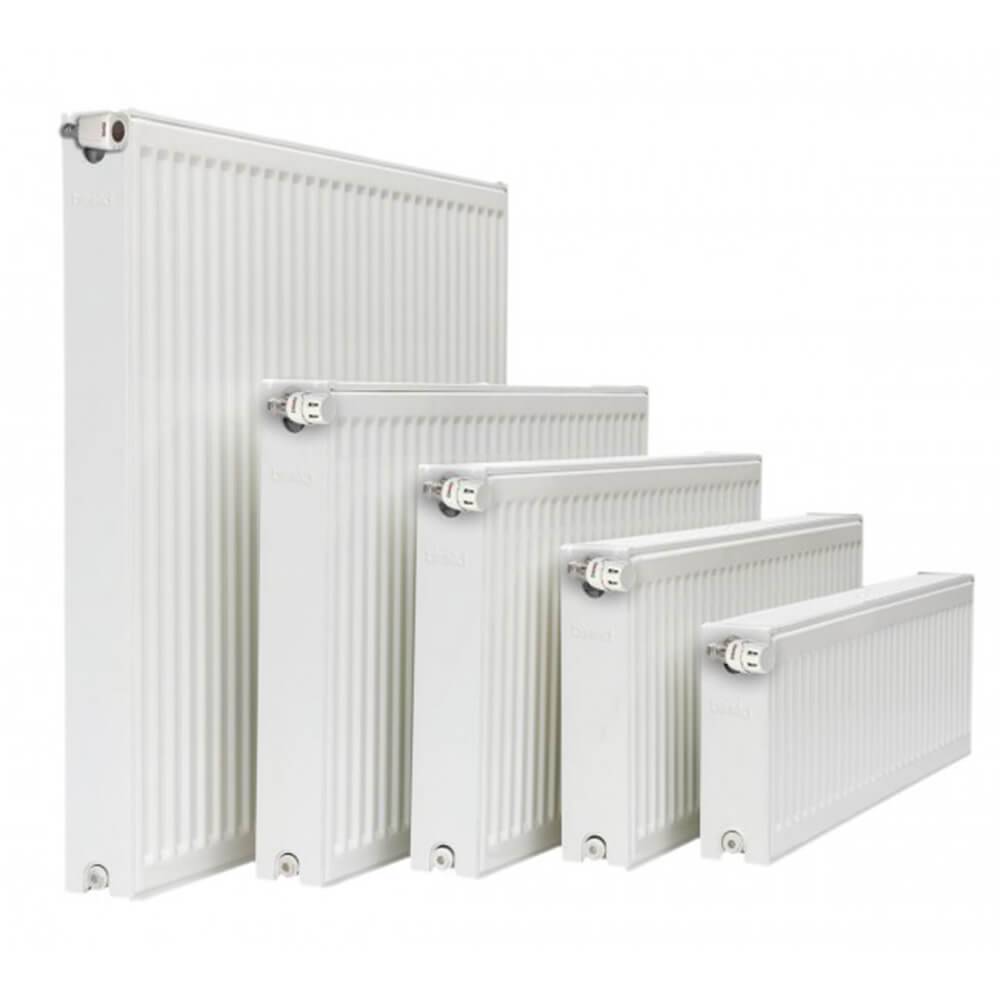

Выпускаются панели различной высоты и ширины, что позволяет создать прибор любой тепловой мощности. Панельные радиаторы имеют небольшую глубину и мало весят; соответственно, их тепловая инерционность незначительна. Площадь нагреваемой поверхности панелей весьма велика и стимулирует интенсивное движение нагретого воздуха — доля теплового потока, передаваемая конвекцией, достигает 75 %[источник не указан 2376 дней], что позволяет отнести эти приборы к типу конвекторов.
Для изготовления панелей используется низкоуглеродистая сталь с повышенной коррозионной стойкостью. Поверхность стали обезжиривают, фосфатируют, покрывают порошковой эмалью и термообрабатывают.
В случаях, когда система отопления имеет прямое сообщение с атмосферой (например, через открытый расширительный бак), эти радиаторы склонны к коррозии, и их срок службы может составлять всего несколько лет.
К недостаткам панельных стальных радиаторов следует отнести небольшое рабочее давление, на которое они рассчитаны, чувствительность к гидравлическим ударам, незащищённость внутренней поверхности от коррозионного воздействия воды. Эти свойства ограничивают сферу их применения автономными системами отопления с хорошей водоподготовкой. Кроме того, тыльные поверхности приборов труднодоступны для удаления пыли.
В большинстве случаев панельные радиаторы рассчитываются на рабочее давление от 6 до 8,7 атм, опрессовочное — до 13 атм и максимальную температуру теплоносителя 110 °C[источник не указан 2376 дней]. Их рекомендуется использовать в индивидуальном и малоэтажном строительстве, а при наличии индивидуального теплового пункта — в зданиях любой этажности.
Стальные секционные радиаторы
Внешне эти радиаторы напоминают чугунные, однако их секции соединяются друг с другом не резьбовыми ниппелями, а при помощи точечной сварки. Они являются более прочными и долговечными и рассчитаны на рабочее давление от 10 до 16 атм[источник не указан 2376 дней]. Однако из-за особенностей технологии производства стоимость этих радиаторов достаточно высока, что и обуславливает их относительно невысокую популярность.
Стальные трубчатые радиаторы
Трубчатые стальные радиаторы представляют собой сварную трубчатую конструкцию и являются наиболее дорогостоящими. Они выпускаются в расчете на рабочее давление 10-15 атм[источник не указан 2376 дней]. Сварные стыки минимизируют вероятность протечек, но недостатком этих радиаторов является малая толщина стали (1 мм и менее).
Биметаллические радиаторы
Биметаллический радиатор
Биметаллические радиаторы отличаются от алюминиевых наличием стальных внутренних элементов. Конструкция этих радиаторов такова, что запас прочности превышает все возможные давления в системе многократно (разрушающее давление составляет 100 атм), контакт теплоносителя с алюминием сведен практически к нулю. Единственным недостатком можно считать только самую высокую стоимость среди радиаторов.
