Радиаторы отопления: размеры масляных 350, виды батарей и фото биметаллических электрических

Размеры биметаллических радиаторов отопления: высота

При изготовлении батарей отопления, как и любого другого оборудования, конечно же, соблюдаются определенные стандарты. Биметаллические радиаторы (в зависимости от модификации) по паспорту могут иметь высоту 200, 350 и 500 мм. Все эти варианты являются довольно-таки популярными, и приобрести их при необходимости можно без каких-либо проблем. Однако цифры 200, 350 и 500 мм фактической высотой радиатора не являются, а указывают лишь на расстояние между центрами входной и выходной труб. Но сами секции батареи обычно имеют чуть большую длину. Какие размеры радиаторов отопления по высоте будут самыми удобными, можно узнать, если прибавить к межосевому расстоянию 8 см. Таким образом, батарея с маркировкой 350 займет под подоконником примерно 430 мм, модель 500 мм — 580 мм, 200 — 280 мм.

Свойства и технические характеристики биметаллических радиаторов отопления

О биметаллических радиаторах мы узнали недавно – в начале набирающего обороты нынешнего века. И они уже полюбились нашим соотечественникам гораздо больше традиционных чугунных батарей.

Мало того – они сейчас популярнее и алюминиевых отопительных приборов, и стальных. А всё потому, что прочные биметаллические радиаторы отопления характеристики имеют отличнейшие.

Хотите узнать какие – читайте дальше.

Каждая биметаллическая отопительная батарея состоит из стальных труб и алюминиевых панелей. Благодаря чему тепло передается весьма эффективно, не теряясь попусту. Горячая вода, проходя по сердечнику, состоящему из стальных труб, быстро нагревает алюминиевую оболочку и соответственно воздушные массы в комнате.

Алюминиевая фигурная оболочка этого сердечника не только изящно и стильно смотрится, но и помогает лучше распределить тепло.

Кроме того, за счет применения алюминия батарея получается очень легкой (особенно если сравнить с тяжеленными чугунными аналогами). Это дает дополнительный комфорт при монтаже.

А замысловатая форма корпуса великолепно выглядит, а также значительно увеличивает теплоотдачу.

Стальные трубы, составляющие сердечник, очень крепкие – они спокойно выдерживают давление от 20 до 40 атмосфер, а температуру горячей воды – и 110, и даже 130 градусов по Цельсию.

Конкретные предельные значения рабочего давления и температуры можно узнать, заглянув в паспорт прибора. Ведь и от модели это зависит, и от того, кто данную модель изготовил.

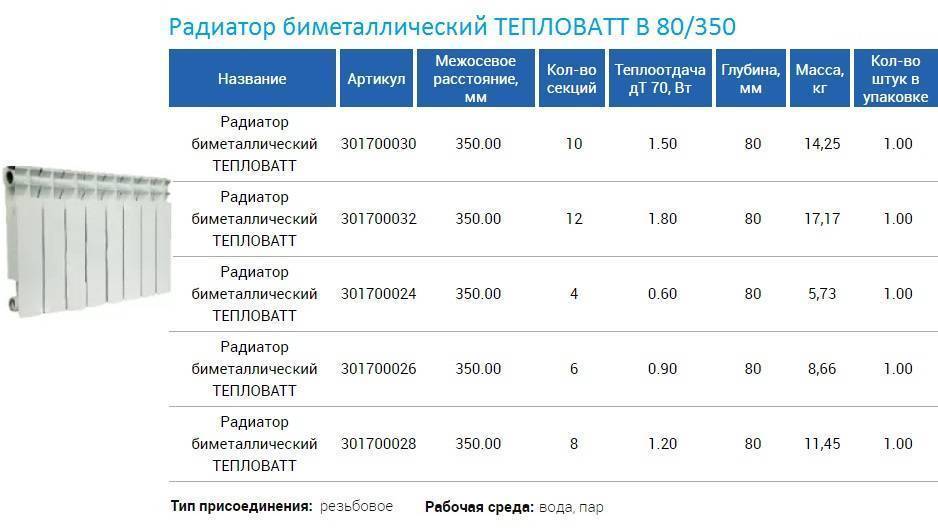

Сегодня в магазине можно приобрести биметаллические батареи двух разновидностей:

1. Радиаторы, которые являются на сто процентов биметаллическими. Это значит, что у них имеется стальной сердечник из труб, окруженный алюминиевой оболочкой. Они отличаются повышенной прочностью, протечка исключена. Такие батареи выпускаются итальянскими компаниями:

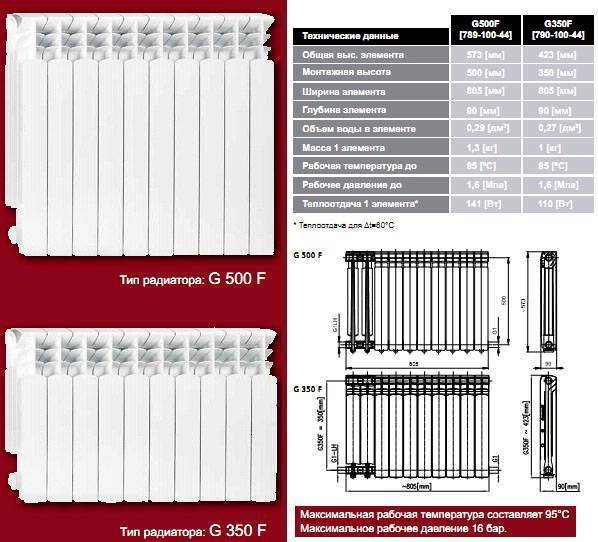

Global Style;
Royal Thermo BiLiner.

Делают их и российские производители – например, фирма Сантехпром БМ.

2. Полубиметаллические – радиаторы, которые лишь наполовину являются биметаллическими. Из стали выполнены только трубы, усиливающие вертикальные каналы. При этом алюминий частично соприкасается с водой. Такие наполовину биметаллические радиаторы отдают тепло на 10 процентов лучше, чем предыдущий тип. И стоят они на 20 процентов дешевле.

Выпускают их:

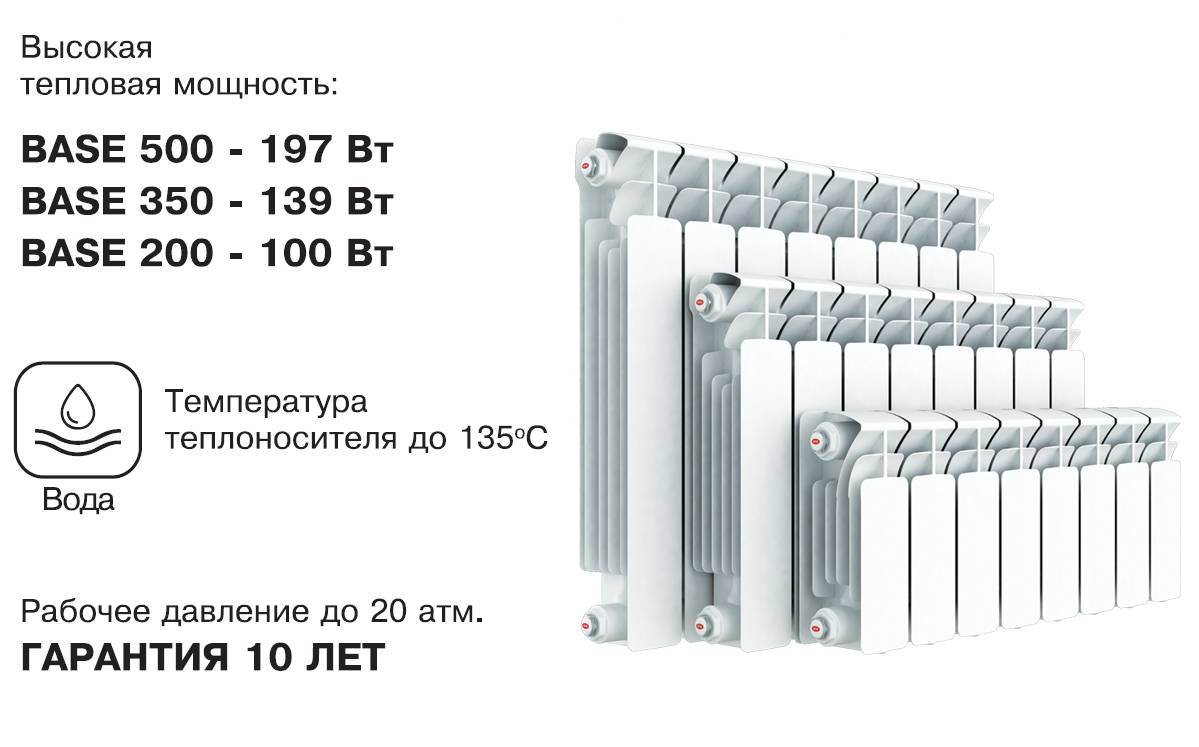

российский производитель Rifar,
китайский – Gordi,
итальянский – Sira.

Специалисты пока не пришли к единодушию, рассуждая, какая из двух разновидностей радиаторов лучше для централизованного обогрева, какая – для индивидуального отопления.

Так, технические характеристики биметаллического радиатора позволяют ему не бояться «химии» в городской воде. Зато при повышенном давлении воды лучше себя поведет алюминий.

В одном эксперты сошлись: если у вас в доме старые отопительные трубы (им больше, чем 40 лет), то лучше возьмите биметаллические батареи.

Предельная температура теплоносителя

В основном радиаторы из биметалла способны выдержать горячую воду до 90 градусов. Иной раз изготовитель слегка лукавит, обещая, что и кипяток в 95 градусов будет батареям нипочем. Не стоит этому верить – более 90 0С никто из производителей не выпускает. К данному показателю стоит присмотреться – от него зависит и коэффициент отдачи тепла.

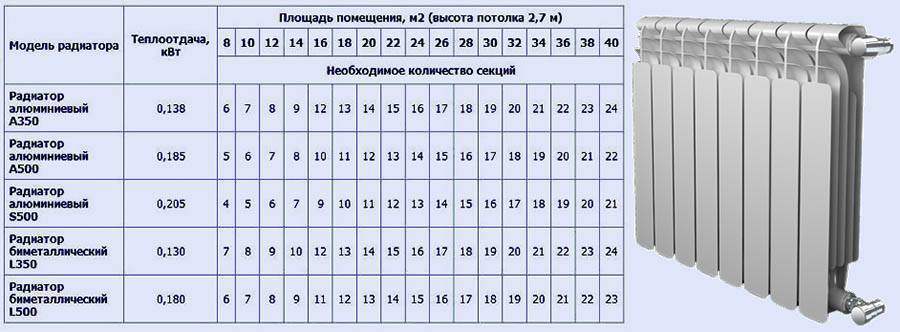

Как подсчитать нужное число секций батареи

Для примера возьмем Россию, ее среднюю полосу и обычную панельную многоэтажку. Умножаем площадь комнаты на 100 ватт, а затем поделим это число на количество тепла, отдаваемое одной секцией.

Если межосевое расстояние составляет 500 миллиметров, то расчет будет легче легкого. Разделим пополам площадь комнаты – и всё. К примеру, комната 12 квадратных метров. Нам нужно 6 секций с отдачей тепла от 180 до 190 ватт. Процентов 10 придется накинуть на последний или первый этаж, угловые комнаты большое окно (более двух метров квадратных) или тонкие стены (менее 250 миллиметров).

В коттедже, выстроенном за городом, придется повозиться с расчетами. Сначала выясним коэффициенты теплопроводности каждого материала, из которых дом построен. Это не только стены, но и крыша, и пол.

Для этого предпочтительнее профессионала пригласить из надежной компании. Опытный специалист и подсчитает всё точно, и батарею посоветует, подходящую именно для вашего дома, и денег лишних не потребует.

Особенности радиатора МС-140-500

Радиаторы чугунные МС-140 с межосевым расстоянием 500 мм предназначены для обогрева зданий любого назначения, начиная от частных жилых домов и заканчивая промышленными и производственными постройками. Они обладают неплохой теплоотдачей и стойкостью к агрессивному теплоносителю. Чугунные «гармошки» упрямо не хотят покидать рынок отопительного оборудования, так как они считаются самыми неприхотливым видом радиаторов.

Чугунные батареи являются одними из самых долговечных. Это обусловлено физическими и химическими качествами металла.

Главным достоинством чугунных батарей является их продолжительный срок службы. Чугун неохотно вступает в реакцию с водой и агрессивными соединениями, хорошо сопротивляясь коррозии. Не подвержен ей и верхний слой, защищенный грунтовкой и краской. Даже при отсутствии внешней защиты чугун практически не портится и не истончается. Доходит до того, что в некоторых случаях эти радиаторы могут пережить по сроку службы само здание.

Теплоотдача чугунных радиаторов МС-140 с межосевым расстоянием составляет от 140 до 185 Вт на одну секцию. Это довольно приличный показатель, что позволяет чугуну успешно конкурировать с другими типами батарей отопления. Сегодня чугунные батареи выпускаются многими отечественными заводами и не собираются покидать прилавки сантехнических магазинов.

Благодаря современным технологиям литья чугуна, готовые изделия получаются особо прочными и не нуждаются в слишком частом уходе.

Отличия технических характеристик чугунных батарей отопления от других популярных видов батарей.

Какими достоинствами обладают чугунные радиаторы МС-140-500?

Стойкость к агрессивному теплоносителю – централизованные системы отопления не щадят даже самые выносливые современные радиаторы. Чугун же практически не вступает в реакцию с едкими и агрессивными соединениями;
Большая внутренняя емкость – благодаря этому радиаторы практически никогда не забиваются и не засоряются. Также внутренний объем способствует уменьшению гидравлического сопротивления;
Продолжительный срок службы – гарантия от производителей достигает 10-20 лет. Что касается реального срока службы, то он составляет до 50 лет и даже больше, нужно лишь грамотно ухаживать за батареями и вовремя их подкрашивать;
Длительное сохранение тепла – если отопление отключится, чугун еще долго будет сохранять и отдавать тепло, обогревая помещения и комнаты;
Доступная стоимость – цена на чугунные радиаторы МС-140-500 стартует с отметки в 350-400 рублей за одну секцию (в зависимости от производителя).

Перечислим несколько недостатков:

Одним из главных минусов чугунных батарей является неустойчивость к гидроударам, здесь они уступают биметаллическим собратьям.

Большой вес – пожалуй, это один из самых важных недостатков. Одна секция весит свыше 7 кг, из-за чего вес батареи из 10 секций составляет свыше 70 кг;
Сложность в монтаже – если алюминиевый или стальной радиаторы можно смонтировать самостоятельно, то над чугунной батареей придется потрудиться вдвоем-втроем. К тому же, для крепления к стене нужен хороший выносливый крепеж (да и сами стены не должны рассыпаться под тяжестью батарей);
Отсутствие стойкости к высокому давлению – чугунные батареи ориентированы на эксплуатацию в составе автономных отопительных систем (допускается монтаж в малоэтажных домах, подключенных в централизованным системам).

Также мы можем выделить в качестве недостатка чугунных батарей МС-140 их высокую инерционность – от подачи теплоносителя до прогрева системы проходит много времени.

Несмотря на присутствие некоторых недостатков, чугунные батареи продолжают пользоваться устойчивым спросом – потребителей подкупает оптимальное сочетание цены, качества и технических характеристик.

Чугунные радиаторы МС-140 могут эксплуатироваться в составе автономных и централизованных системах отопления с максимальным давлением теплоносителя до 9-10 атмосфер. Температура теплоносителя может достигать +120-130 градусов – чугун остается стойким к таким температурным перегрузкам. Главное, не подвергать его сильным ударам, иначе он может расколоться.

Радиаторы МС-140 могут эксплуатироваться в системах с естественной и принудительной циркуляцией теплоносителя. Система может быть открытой или закрытой – чугун может работать в любых условиях. Главное, чтобы параметры отопления не превышали указанные в паспортных данных значения. Трудность в эксплуатации вызывается лишь необходимостью регулярного ухода – следите за состоянием красочного покрытия и не допускайте образования очагов коррозии.

Особенности оребрения

Для того чтобы максимально повысить площадь теплоотдачи батареи, используется оребрение.

Теплоотдача увеличивается в несколько раз, благодаря профилированию конвекционных каналов, проходящих между рёбрами радиатора, а также вводу в схему дополнительных алюминиевых рёбер специальной конфигурации. В результате площадь нагрева трубы возрастает в несколько раз, увеличивая продуктивность устройства.

Внимание! Подбирая размер радиатора, не забывайте о технических нормах: прибор должен быть установлен на расстоянии не менее 10 см от подоконника и 6 см от пола. При помощи инженерных расчётов, подкреплённых практическими методами, производители сумели получить наиболее эффективную конструкцию для оптимального пути следования воздушного потока. В ней предусмотрен захват холодного воздуха, поступающего с нижней стороны устройства и равномерное распределение нагретого воздушного потока, полученного после обтекания горячих поверхностей

В ней предусмотрен захват холодного воздуха, поступающего с нижней стороны устройства и равномерное распределение нагретого воздушного потока, полученного после обтекания горячих поверхностей

При помощи инженерных расчётов, подкреплённых практическими методами, производители сумели получить наиболее эффективную конструкцию для оптимального пути следования воздушного потока. В ней предусмотрен захват холодного воздуха, поступающего с нижней стороны устройства и равномерное распределение нагретого воздушного потока, полученного после обтекания горячих поверхностей.

Какие радиаторы для каких систем более пригодны

1. Теперь, рассмотрев и сравнив основные характеристики радиаторов, можно и выводы сделать. Для начала выясним, какие радиаторы отопления лучше — алюминиевые или биметаллические — для квартиры в многоэтажном доме. В ней используется центральное отопление.

Давление в системе может резко меняться, доходя до запредельных величин. Возможны гидроудары.
Температура также не будет стабильной, иногда сильно меняясь в течение отопительного сезона и даже суток.
Состав теплоносителя не отличается чистотой. В нем есть химические примеси, а также абразивные частички. Вряд ли можно говорить о рН, не превышающем 8 единиц.

Исходя из всего этого, можно об алюминиевых батареях забыть. Потому что погубит их система центрального отопления. Если электрохимическая коррозия не съест, то давление с температурой добьют. А гидроудар сделает последний, «контрольный выстрел». Поэтому, выбирая из двух типов радиаторов (алюминий или биметалл), останавливайтесь только на последнем.

2. Теперь рассмотрим систему отопления, установленную в частном доме. Хорошо работающий котел выдает постоянное небольшое давление, не превышающее 1,4 — 10 атмосфер, в зависимости от котла и системы. Скачков давления, а тем более гидроударов, не наблюдается. Температура воды также является стабильной, а ее чистота не вызывает сомнений. В ней не будет никаких химических примесей, а показатель рН всегда можно измерить.

Поэтому в такой автономной системе отопления можно и алюминиевые батареи поставить – эти приборы будут отлично работать. Обойдутся они недорого, теплоотдачу имеют прекрасную, дизайн их привлекателен. В магазинах можно подобрать батареи, сделанные в Европе. Предпочтительнее выбирать модели, изготовленные методом литья. Биметаллические батареи тоже подойдут тем, кто проживает в собственно доме. Если есть желание и достаточно средств, то можете поставить их.

Только помните, что на рынке много подделок

И если модель (неважно, алюминиевая или биметаллическая) отличается подозрительно низкой ценой, то уже можно насторожиться. Чтобы не попасть впросак, проверьте, чтобы и на каждой секции, и на упаковке (качественной и полноцветной) была маркировка изготовителя

Достоинства и недостатки

В качестве полотенцесушителя в ванной

Среди основных преимуществ следует выделить:

максимально возможная экономия полезного пространства нижней части помещения за счет небольшой ширины и толщины отопительного прибора;
эффективная теплоотдача прибора за счет большой площади теплоизлучающей поверхности;
на радиатор можно возложить дополнительные функции помимо непосредственного обогрева помещения:
- использование его в качестве полотенцесушителя в ванной комнате;
- вешалки и/или рамы для зеркала в прихожей;
- просто в качестве декоративной детали интерьера различных помещений и т.д.;
не требуется установка наружных декоративных решеток;
простота и легкость монтажа, а также обслуживания.

К недостаткам относятся:

меньшая эффективность теплоотдачи из-за неравномерного нагрева верхней и нижней части прибора;
из-за достаточно большого веса с большим внутренним объемом теплоносителя нужно крепить радиатор к надежному основанию (капитальной стене или межкомнатной перегородке);
необходимость дополнительного утепления наружной стены помещения, на которой крепится радиатор, для сокращения его теплопотерь на обогрев поверхности стены;
трудоемкость монтажа при боковом или диагональном подключении, связанная с необходимостью скрытой прокладки подводящих трубопроводов, чтобы не ухудшать внешний дизайн отопительного прибора;
определенные неудобства при открывании крана для стравливания воздуха из-за значительной высоты радиатора;
высокая стоимость.

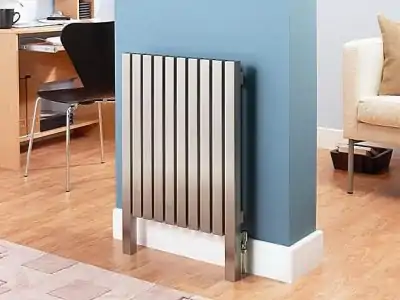

В каких случаях выбирать вертикальную модель

Экономия пространства

Учитывая особенности данного типа обогревательного устройства, их рекомендуется использовать в следующих случаях:

для увеличения полезного пространства в небольших помещениях, в том числе на лоджиях, объединенных с комнатой;
для обогрева помещений с панорамным остеклением (от пола до потолка);
в помещениях без окон (ванные комнаты, прихожие, гардеробные);
в качестве отдельного декоративного элемента интерьера при создании оригинального дизайна помещения.

В каких случаях не стоит покупать эту модель:

если вы планируете установить радиатор на межкомнатные перегородки из гипсокартона (или другой похожий материал) без их дополнительного усиления;
для наружных стен, которые не имеют дополнительное утепление;
в комнатах с небольшой высотой потолков – это препятствует нормальному процессу конвекции теплого воздуха.

В большинстве случаев применение вертикальных радиаторов отопления основывается лишь на желании хозяев дома создать неповторимый оригинальный дизайн своего жилища, не считаясь с лишними затратами на их приобретение.

Классификация отопления по материалу изготовления

Также выделяют отдельные виды радиаторов по материалу изготовления. Они бывают чугунные, стальные, алюминиевые и биметаллические. Есть еще и медные радиаторы отопления, но из-за высокой стоимости этого металла такие конструкции почти не используют.

Чугунные

В постройках прошлого столетия в основном стоят чугунные батареи. Они довольно громоздкие, тяжеловесные и малопривлекательные.

Плюсы батарей из чугуна состоят в следующем:

Высокая тепловая инертность позволяет прибору после отключения отопления некоторое время сохранять тепло. Однако это одновременно и минус, ведь после запуска отопления батарея долго греется.
Агрегат прослужит более 50 лет, поскольку устойчив к коррозии.
Можно применять в системах с повышенным рабочим давлением. Отсутствует чувствительность к чистоте теплоносителя.
Чугунные конструкции можно комбинировать с трубопроводами из других материалов.
Поскольку ребра секций расположены вертикально, теплоотдача очень высокая.
Устойчивость к высоким температурам и прочность.
Невысокое гидравлическое сопротивление.

Технические характеристики отопительных приборов из чугуна:

габариты – 37-57 см (высота), 60-90 см (ширина);
вес каждой секции максимум 9 кг;
тепловая мощность одной секции – до 150 Вт;
рабочее давление – от 9 до 18 атм.;
максимальная температура жидкости – 150 градусов.

Недостатки чугунных батарей в их большом весе и внушительных габаритах. Эти приборы нужно регулярно окрашивать. Из-за высокой инертности невозможно отрегулировать температуру в помещении с помощью терморегулятора.

Алюминиевые

Инверторные батареи отопления из алюминия используют в своей работе принципы конвекции.

Технические характеристики:

габариты – 80 см (ширина), 38-59 см (высота), 35-50 см (осевое расстояние);
тепловая мощность – 80-215 Вт;
предельная температура жидкости – 110 градусов;
рабочее давление – от 6 до 16 атм.;
срок службы доходит до 20 лет.

Алюминиевые батареи делают методом экструзии или литья. В первом случае применяют прессование с последующим делением на отдельные секции, которые затем герметично соединяют. Литые конструкции делают из расплавленного металла в условиях высокого давления.

Плюсы агрегатов из алюминия состоят в их малом весе, высокой теплоотдаче и приемлемой стоимости. На батарею можно установить терморегулятор. Агрегат внешне привлекательный и достаточно прочный.

К недостаткам причисляют невозможность использования в системах с антифризом. Невысокая коррозионная стойкость батареи требует использования теплоносителя с низкой кислотностью. Из-за окисления алюминия система будет завоздушена. В месте резьбового соединения часто возникают протечки. Батарея плохо переносит гидроудары.

Биметаллические

Прибор состоит из алюминиевого корпуса и стального сердечника. В продаже есть биметаллические радиаторы панельного, секционного и трубчатого типа.

Технические характеристики следующие:

тепловая мощность находится в пределах 125-180 Вт;
максимальная температура теплоносителя – 130 градусов;
рабочее давление – от 18 до 40 атм.;
срок эксплуатации – более 20 лет.

Плюсы радиаторов из биметалла:

Высокая теплоотдача и отсутствие потребности в регулярном техническом обслуживании.
Устойчивость к гидроударам и высокому давлению позволяет использовать агрегаты в централизованных отопительных сетях.
Антикоррозионное покрытие стального сердечника продлевает срок службы батареи.
Небольшой вес, внешняя привлекательность и простота монтажа.

Единственным недостатком батарей из биметалла считают их дороговизну. При значительном насыщении теплоносителя кислородом стальной сердечник может начать ржаветь, поэтому на прибор обязательно ставят краны Маевского и запорную арматуру на патрубки отведения и подачи.

Стальные

Отопительные приборы из стали имеют самую высокую теплоотдачу в районе 1200-1800 Ватт. Они выдерживают давление до 15 атмосфер, могут работать при максимальной температуре теплоносителя 120°С. Стальные стенки имеют толщину до 1,25 мм.

Преимущества стальных батарей:

высокая теплоотдача;
быстрый нагрев;
возможность регулировки температуры нагревания;
простота монтажа и обслуживания;
можно применять с трубопроводами из разных материалов;
малый вес;
внешняя привлекательность;
приемлемая цена.

К недостаткам можно отнести срок службы, который составляет не более 10 лет. Не применяют в сетях центрального отопления, потому что после слива теплоносителя быстро ржавеют. Также стальные агрегаты плохо переносят гидроудары.

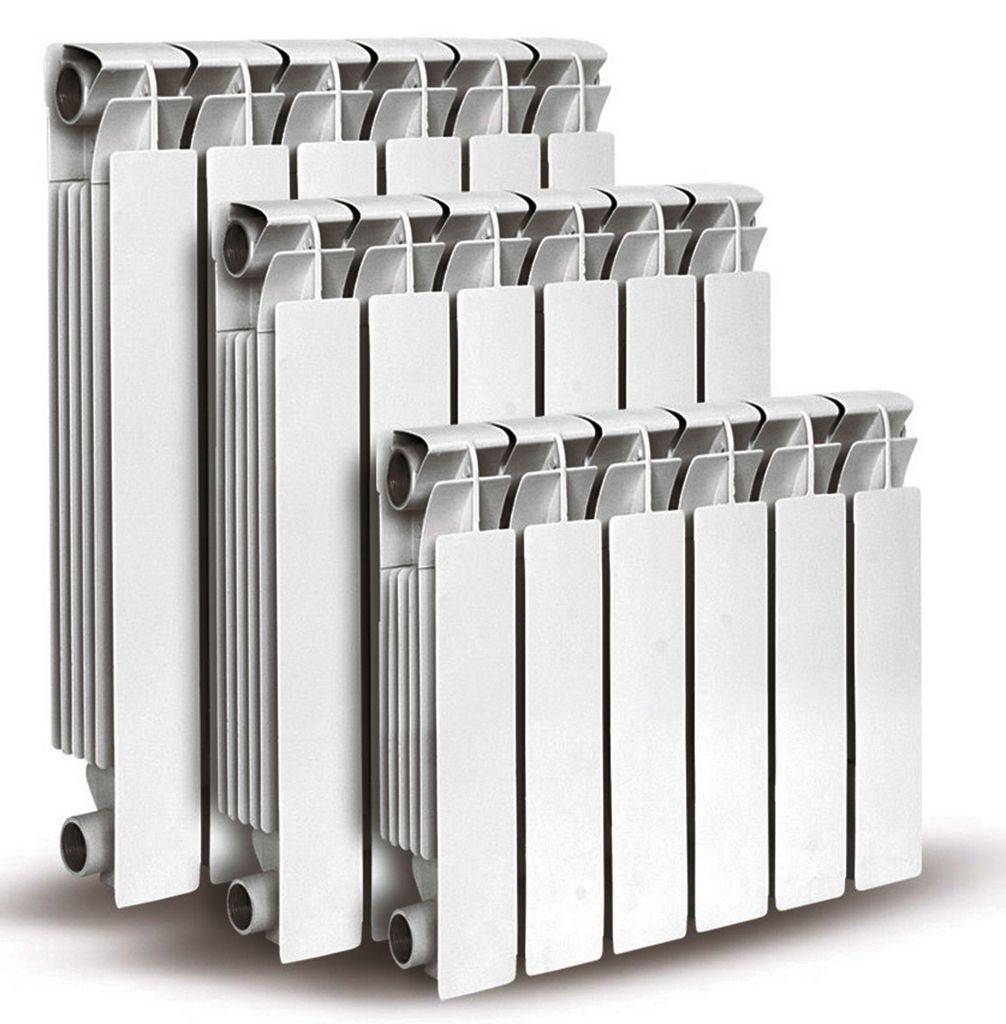

Размеры батарей

Габариты прибора имеют значение, поскольку при необходимых параметрах мощности он должен поместиться в нише под окном. Какие размеры могут иметь биметаллические батареи?

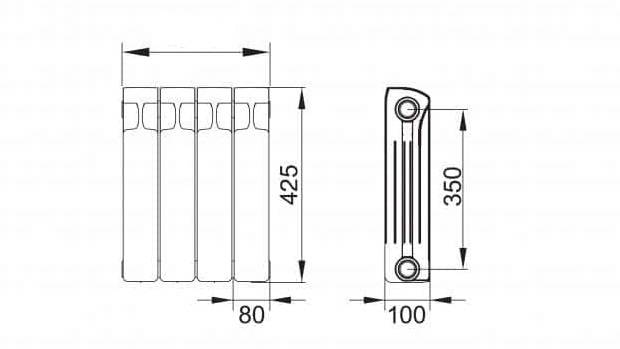

Биметаллические радиаторы отопления характеризуются стандартными размерами высоты. Прибор имеет маркировку, которая обозначает межосевое расстояние прибора – 200, 350 или 500 мм.

Полная высота прибора с разной маркировкой:

маркировка 200 – реальная высота 280 мм;
350 – высота прибора 430 мм;
500 – высота 580 мм.

Ширина прибора отопления будет зависеть от количества секций, которое рассчитывается исходя из параметров помещения и мощности отдельной секции.

Конструкция радиатора отопления биметаллического типа

Перед покупкой отопительной техники этого типа требуется рассчитать количество секций, необходимых для качественного обогрева всего помещения. Для такого расчета нужно произвести умножение площади помещения на 100, и получившуюся сумму разделить на мощность, которой обладает одна батарея, т.е. секция.

При этом важно учитывать ряд дополнительных нюансов:

Наличие стеклопакетов в комнате и их количество;
Высота потолков;
Как расположено помещение по отношению к другим комнатам;
Если радиатор устанавливается в квартире многоэтажного дома нужно учитывать этаж, на котором она расположена;
Средние температуры в холодные сезоны для конкретной местности;
Общее количество наружных стен (от их количества зависит количество радиаторных секций);
Суммарную мощность радиаторов, которая приходится на квадратный метр площади комнаты, в соответствии с установленными нормативами.

Также заблаговременно до покупки и монтажа необходимо проверить приборы на совместимость с системой отопления всего дома (автономное отопление или центральное). При этом необходимо учитывать: коэффициент теплоотдачи, показатели гидравлического давления, значения, которые являются предельно допустимыми для теплоносителя в системе

Особенно важно это учитывать, если приборы будут подключены к центральному отоплению, так как автономную систему можно подстроить под конкретные радиаторы и спроектировать по индивидуальному заказу

Многие модели довольно универсальны и эргономичны, так как в них существует термостат, посредством которого можно производить регулировку температуры вручную. Кроме того, все изделия имеют эстетичный вид, поэтому они прекрасно подойдут к любому интерьеру.

В настоящее время большей популярностью пользуются следующие российские и итальянские компании, производящие радиаторы отопления биметаллического типа:

Sira (Италия);
Rifar (Россия);
Global (Италия);
Royal Thermo (Италия).

Итальянские изделия созданы в соответствии с международными стандартами и даже адаптированы под российскую отопительную систему. Также зарубежные модели характеризуются длительным сроком эксплуатации, высокой прочностью и надежностью. Однако эти радиаторы отличаются высокой ценой, а также часть моделей изготовлена под замкнутые отопительные системы и будут непригодны для центрального отопления.

Отечественные модели являются не менее достойными и вполне способны конкурировать с иностранным производством. Так, например, изделия российской компании Rifar оснащены термостатами, а также воздухоотводчиками, и в дополнение к этому они сравнительно дешевле, чем итальянские устройства. Кроме того, отечественные производители выпускают стилизованные модели разных форм (закругленные).

Виды радиаторов отопления и их сравнительные характеристики

Размер отопительного устройства — весомая характеристика, на которую обращают внимание при выборе, так как определяет мощность и занимаемое в помещении пространство
