Радиаторы биметаллические: характеристики, устройство, преимущества

Монтаж оборудования

Промывка коммуникаций.
Сборка и установка проводится по инструкции только лицами, специально обученными и имеющими соответствующее разрешение или сертификат.
Установка ручного или автоматического клапана.
Установка специальных фильтров отопления на каждый клапан во избежание загрязнения системы.
Размещение специальных креплений для конструкций.
Соединение батареи с подводящей системой коммуникации.

Перед выбором биметаллической батареи, следует определиться с количеством секций. Если это обычный жилой дом, то это количество будет зависеть только от площади отапливаемого помещения. В случае загородного коттеджа, надо будет учесть также теплопроводность крыши и пола.

Как вам статья?

Мне нравится1Не нравится

Особенности конструкции

Стальные каналы внутри алюминиевого корпуса

Строение биметаллической батареи простое и в то же время весьма эффективное.

Внутренняя часть, выполненная из стали или меди, что обеспечивает свободное протекание теплоносителя. Теплоносителем может выступать антифриз, масло, но чаще всего обычная вода.

По конструкции различают два типа радиаторов:

Усиленные сталью каналы.

В батареях такого типа при помощи стальных трубок усиливаются только вертикальные каналы, но полного исключения контакта воды и алюминия обеспечить нельзя.

На стальном каркасе.

Теплоноситель протекает по стальным трубкам, не соприкасаясь с алюминием.

Благодаря алюминиевым трубкам, вес радиатора небольшой, но металл подвержен коррозии. Модели второго типа более прочные и меньше подвержены коррозии.

Свойства композиционного материала

Одновременное использование двух видов металлов позволяет совместить их достоинства, что положительно сказывается на обогревательных функциях устройства.

Внешняя алюминиевая часть прибора имеет отличную теплопроводность — 236 Вт/(м•К), объём воды колеблется в пределах 250 – 460 мл. Алюминий, помимо передачи тепловых потоков, выполняет еще и эстетическую функцию.

Для сравнения: аналогичный параметр стали равен 47 Вт/(м•К).

Низкий коэффициент теплопроводности стали объясняется поставленными перед ней задачами – выдерживать давление, обеспечивать стойкость к коррозии и гидроударам, служить жестким внутренним каркасом всей конструкции.

Медно-алюминиевый радиатор

У некоторых моделей вместо стали используется медь.

Прочная окисная пленка, образующаяся на поверхности медной трубки, предохраняет от коррозии и воздействия химических веществ, которые могут содержаться в теплоносителе.

Еще одно положительное свойство меди — внутренняя часть трубок имеет небольшой коэффициент шероховатости, что препятствует отложению осадков. Осадки уменьшают внутреннее сечение вследствие чего снижается пропускную способность трубок.

Тепловая мощность меди очень высокая — 401 Вт/(м•К), обогревательные свойства таких радиаторов выше.

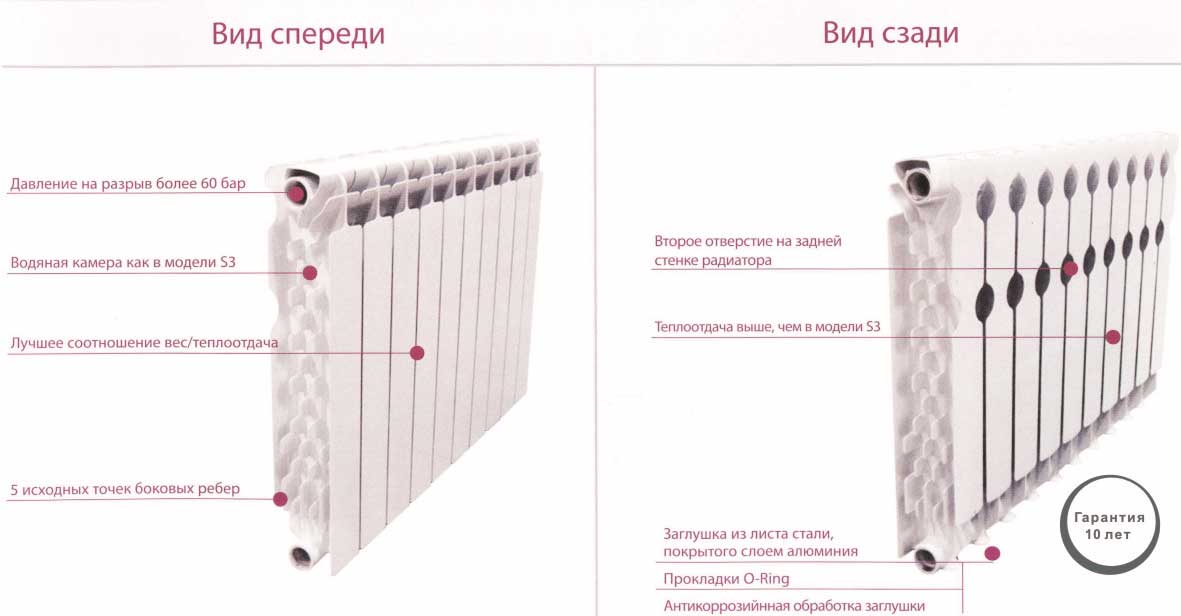

Конструкция биметаллических радиаторов отопления

Основное отличие таких батарей — их оригинальное внутреннее устройство. Оно представляет собой стальной или медный каркас, который помещён в алюминиевую оболочку. Каркас состоит из вертикальных и горизонтальных труб, соединённых при помощи дуговой сварки и заполненных теплоносителем. При этом исключена возможность контакта теплоносителя с алюминиевыми деталями. Корпус радиатора имеет специальную форму, позволяющую получить максимальное количество тепла.

Фото 1. Схема устройства биметаллического радиатора отопления. Стрелками показаны составные части конструкции.

Использование в конструкции стального каркаса обусловлено следующими причинами:

Сталь не реагирует на перепады давления, периодически возникающие в системе отопления.
Для стыковых сварных соединений типа «сталь-сталь» характерна высокая прочность.
Сталь может контактировать с любым теплоносителем, она практически не подвержена химическим воздействиям.
Стальные элементы не подвержены коррозии.

Алюминиевая оснастка биметаллических радиаторов быстро реагирует на изменение температуры, тем самым обеспечивая эффективную теплоотдачу. Соответственно требуется меньшее количество теплоносителя, чем, например, при использовании чугунного радиатора. Эта особенность позволяет снизить габариты конструкции, сделать её более изящной, не сокращая тепловой поток.

Особенность используемого материала

В первую очередь, необходимо обратить внимание на то, чтобы радиатор был надежным. Превосходным решением стал бы продукт, изготовленный из нержавеющей стали

Однако, такой материал относится к категории дорогостоящих, тяжелых и крайне сложных в обработке. При изготовлении батареи из коррозийного материала подобного типа разнообразие форм будет отсутствовать. Также подразумевается избыточная надежность, которая производителю крайне невыгодна.

Добавление алюминия поможет сделать процесс обработки менее затратным и трудоемким. Такой материал легко отливается и считается не только невосприимчивым к коррозии, но и к электрохимическому разложению. Подобный сплав относится к категории легких. К тому же он не способен выдержать регулярные динамические воздействия.

Однако, со временем решение было найдено. Была принято решение закрепить стальной коллектор внутри формы. Выбранная форма была простой, что позволило осуществлять сборку даже тому человеку, который не отличается профессионализмом. По окончанию запрессовки формы из алюминиевого сплава, закладной элемент оставался внутри конструкции и становился второй кожей. Таким образом, передача тепла осуществлялась без препятствий. А сам корпус биметаллического устройства был надежно защищен от воздействий со стороны теплоносителя.

Современному покупателю необходимо обратить внимание на такие факторы, которые помогут найти качественный биметаллический радиатор. Продукция должна отвечать таким параметрам:

Прокладки и ниппельные соединения должны быть надежными. Даже спустя годы эксплуатации они должны сохранять герметичность в моменты резких скачков температуры.
Литье под давлением считается залогом образования качественного продукта. Крайне важны не только подготовительные работы, но и соблюдение установленных пропорций.
Для противостояния абразивному воздействию необходимо наличие стального вкладыша нормальной толщины.
Высокая технологичность изготовления, сварки и формовки, которые осуществляются исключительно на современном оборудовании. Это позволяет снизить риск возникновения внутреннего напряжения. Для систем отопления этот аспект крайне важен.
Существует ряд правил касательно сварки, которые применяются относительно каждого из ключевых элементов конструкции.
Размещение на коллекторах резьбовых втулок, а не только трубчатых вставок, которые помещались в канале секции. По сути, изменился принцип использования закладного элемента.

Технические характеристики

В технических характеристиках радиаторов первую очередь хотелось бы отметить долговечность биметаллических батарей для отопления, срок службы которых составляет от 20 до 25 лет. Поверхность биметаллического радиатора имеет высокопрочное покрытие, благодаря которому они сохраняют первоначальный вид на протяжении всего времени их эксплуатации. Также их не придется красить. Такие радиаторы для системы отопления практически не засоряются из-за относительно гладкой стальной поверхности. Благодаря таким достоинствам радиаторов, их можно использовать для любой системы отопления, не опасаясь химического состава воды и ее чистоты.

Очень легко устанавливаются радиаторы своими руками и во время эксплуатации, никаких трудностей не отмечается. При ремонте их легко можно демонтировать и при необходимости установить обратно.

Компании, фирмы по производству биметаллических батарей, представляют широкий ассортимент отопительных установок нового поколения. Красивый и современный дизайн установок позволяет применять их в любых помещениях

Биметаллические радиаторы обладают высокими техническими характеристиками и сравнительно приемлемой стоимостью.

Биметаллические радиаторы отопления; какие лучше; инструкция по выбору

Первые радиаторы отопления, производимые из двух металлов (биметаллические) появились в странах Европы более шестидесяти лет назад. Такие радиаторы вполне справлялись с возложенной функцией поддержания комфортной температуры в помещении в холодное время года. В настоящее время производство биметаллических радиаторов возобновлено в России, на европейском рынке в свою очередь преобладают различные радиаторы из алюминиевого сплава.

Биметаллические радиаторы отопления какие лучше

Биметаллические радиаторы представляют собой каркас из стальных или медных полых труб (горизонтальных и вертикальных), внутри которых циркулирует теплоноситель. Снаружи на трубах прикреплены алюминиевые радиаторные пластины. Их присоединяют способом точечной сварки или методом специального литья под давлением. Каждая секция радиатора соединена с другой стальными ниппелями с термостойкими (до двухсот градусов) каучуковыми прокладками.

Конструкция биметаллического радиатора

В российских городских квартирах с централизованным отоплением радиаторы такого типа прекрасно выдерживают давление до 25 атмосфер (при опрессовке до 37 атмосфер) и благодаря высокой теплоотдаче выполняют свою функцию гораздо лучше своих чугунных предшественников.

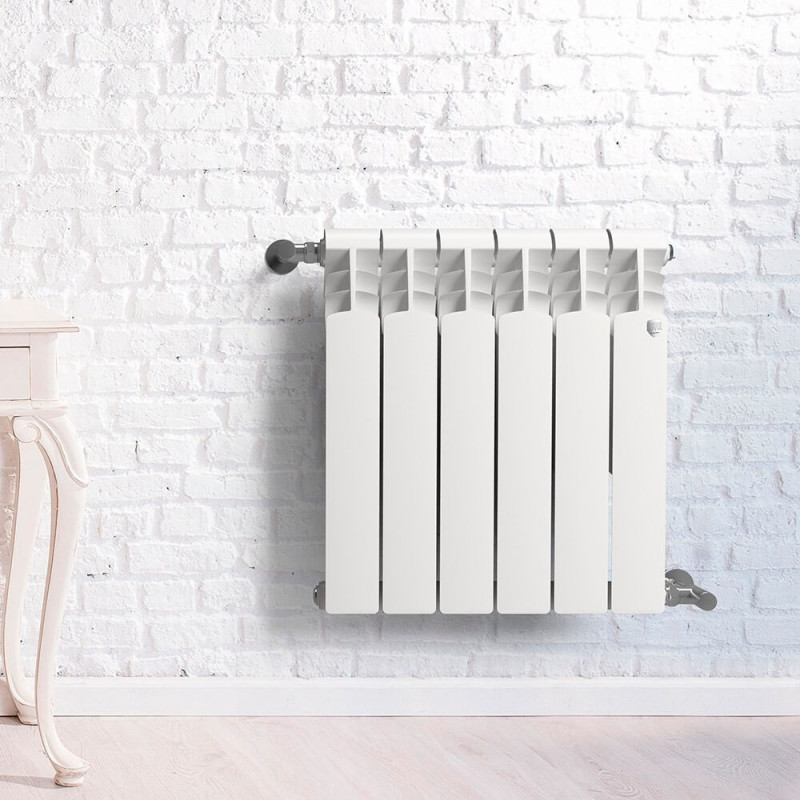

Радиатор — фото

Внешне отличить биметаллические и алюминиевые радиаторы достаточно сложно. Удостовериться в правильности выбора можно лишь сравнив вес указанных радиаторов. Биметаллический из-за стального сердечника будет тяжелее своего алюминиевого собрата примерно на 60% и вы совершите покупку безошибочно.

Устройство биметаллического радиатора изнутри

Положительные стороны использования биметаллических радиаторов

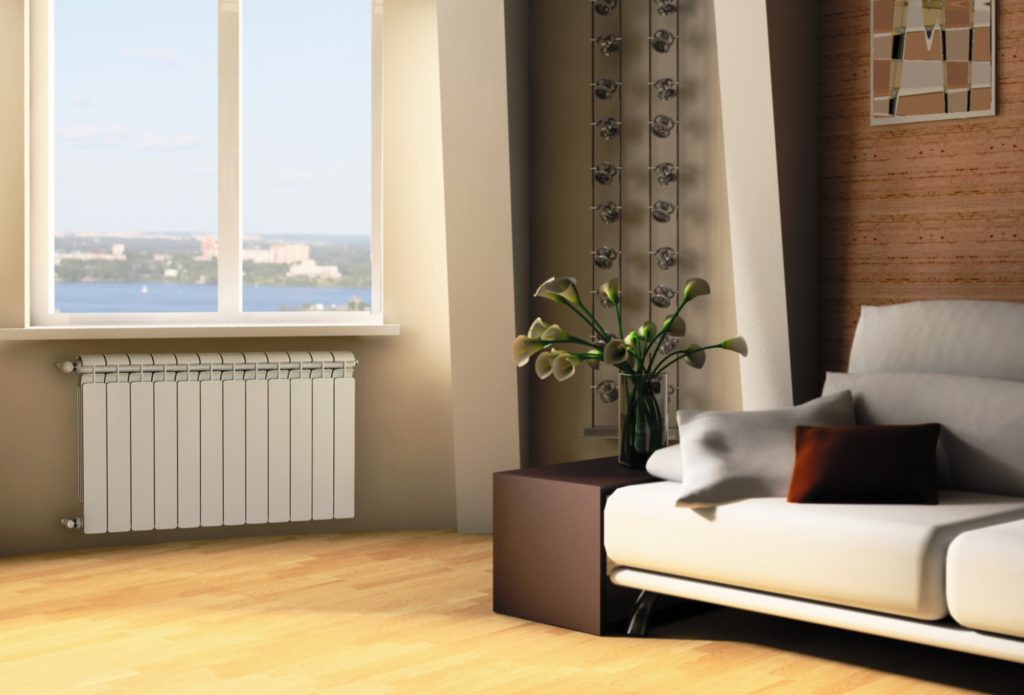

Биметаллические радиаторы панельного типа прекрасно вписываются в дизайн любого интерьера (жилые дома, офисы и т.д.), не занимая много места. Фасадная сторона радиатора может быть одна ли обе, размер и цветовая гамма секций разнообразны (допускается самостоятельное окрашивание). Отсутствие острых углов и слишком горячих панелей делает радиаторы из алюминия и стали пригодными даже для детских комнат. Кроме того, на рынке представлены модели, которые устанавливают вертикально без использования кронштейнов за счет дополнительно присутствующих ребер жесткости.
Срок службы радиаторов из сплава двух металлов достигает 25 лет.
Биметалл подходит для всех систем отопления, в том числе и для центральной. Как известно, некачественный теплоноситель в муниципальных системах отопления отрицательно влияет на радиаторы, сокращая их срок службы, однако радиаторы из биметалла не боятся повышенной кислотности и низкого качества теплоносителей благодаря высокой коррозионной стойкости стали.
Биметаллические радиаторы – эталон прочности и надежности. Даже если давление в системе доходит до 35-37 атмосфер, это не повредит батареи.
Высокая теплоотдача – одно из главных преимуществ радиаторов из биметалла.

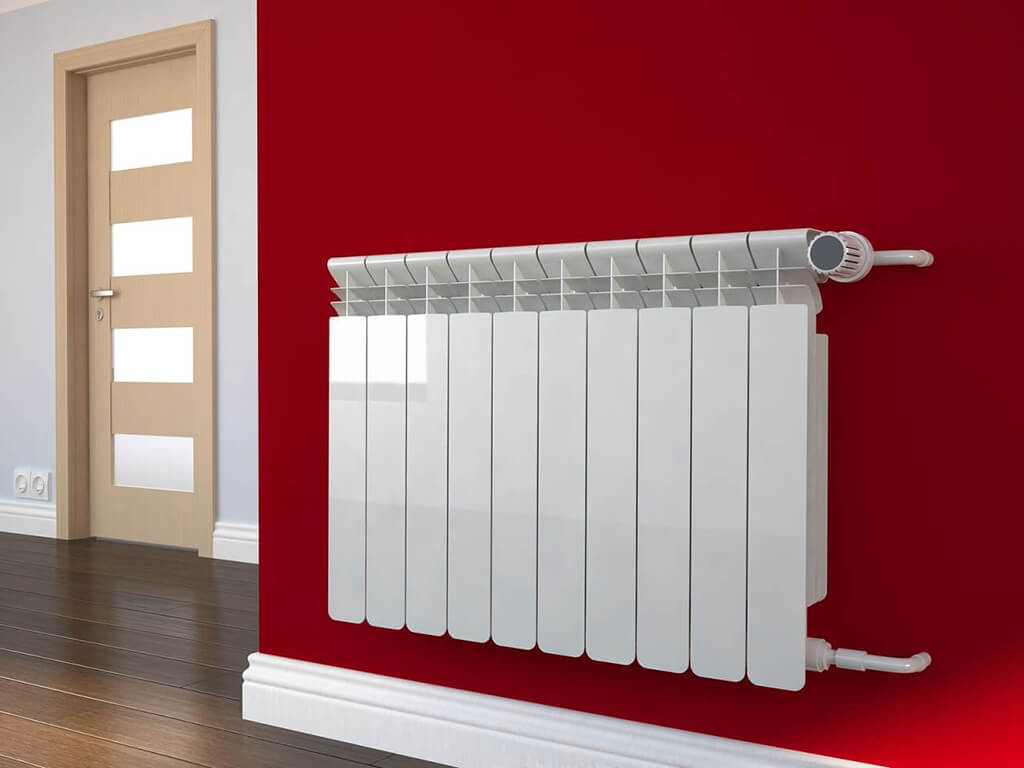

Регулирование температуры нагрева с помощью термостата происходит практически молниеносно за счет небольшого сечения каналов в радиаторе. Этот же фактор позволяет вдвое сократить объем используемого теплоносителя.
Даже если возникнет необходимость в ремонте одной из секций радиатора, благодаря продуманной конструкции ниппелей работы займут минимум времени и усилий.
Количество необходимых для обогрева помещения секций радиатора легко рассчитать математически. Это исключает лишние финансовые затраты при покупке, монтаже и эксплуатации радиаторов.

Отрицательные стороны использования биметаллических радиаторов

Как уже говорилось выше, биметаллические радиаторы пригодны к эксплуатации с теплоносителем низкого качества, однако последний существенно снижает срок службы радиатора.
Главный минус биметаллической батареи – разный коэффициент расширения у алюминиевого сплава и стали. После длительной эксплуатации может возникнуть скрип и снижение прочности и долговечности радиатора.
При эксплуатации радиаторов с некачественным теплоносителем возможно быстрое засорение стальных трубок, возникновение коррозии, снижение уровня теплоотдачи.
К оспариваемому недостатку можно отнести стоимость радиаторов из биметалла. Она выше, чем у радиаторов из чугуна, стали и алюминия, но учитывая все преимущества, цена полностью оправдывает себя.

Лучшие производители биметаллических радиаторов

Самые хорошие и добросовестные фирмы вычислить достаточно просто

Нужно ознакомиться с многочисленными отзывами покупателей касательно интересующей вас модели. Так какой фирмы лучше купить оборудование, чтобы оно было одновременно качественным и недорогим? Внимание также следует уделить мнению экспертов. По мнению общественности, лучшими брендами считаются:

Наименование бренда	Страна производитель
Rommer	Германия
Royal Thermo	Италия
Sira	Италия
Tenard	Германия
Bilux	Россия (Британия)
Global Style	Италия
Rifar	Россия
Konner	Россия
Halsen	Китай
Tropic	Россия
Oasis	Китай

Биметаллические батареи: виды и их особенности

Батареи из биметалла

Биметаллические радиаторы бывают двух основных видов: полностью биметаллические и компонованные.

В первом варианте устройства из алюминия сделан только внешний корпус, а все внутренние полости, которые контактируют с теплоносителем, – из нержавеющей стали.
Компонованные батареи биметалл имеют только стальные вертикальные трубы, а коллекторы выполнены из алюминия и являются единым целым с корпусом.

Первый тип отличается большей прочностью и низкой ценой, а второй – более высоким коэффициентом теплоотдачи.

При производстве этих устройств используются довольно сложные технологии – литье под давлением и точечная сварка. Это предопределило довольно высокую стоимость, поэтому по ценовому критерию они превзошли не только чугунные аналоги, но и алюминиевые.

Обзор производителей радиаторов из биметалла

На отечественном рынке представлены модели надежных отопительных приборов из биметалла следующих производителей:

Российско-китайская компания WARMA выпускает литые секционные биметаллические радиаторы. Батареи делают в Китае на высокотехнологичном европейском оборудовании. Российские специалисты проводят технический контроль. Продукция соответствует ГОСТ № 31311-2005. Биметаллические радиаторы WARMA можно устанавливать в автономные и централизованные отопительные сети. На рынке представлены две модели из биметалла WB500 и WB350. Разница между ними только в межосевом расстоянии. Стальные сердечники выполнены из углеродистой стали. Толщина стенок вертикальных каналов 2 мм, а их диаметр 2 см. Толщина стенок горизонтальных коллекторов составляет 4 мм. Рабочее и опрессовочное давление соответственно равно 25 и 40 бар. Теплоотдача секции 130/180 Вт. Предельная температура теплоносителя 110 градусов. Цена 6,9-9,6$ (450-630 руб.).
Отопительные агрегаты Könner делают в России, но главные заводы расположены в Китае. Приборы с антикоррозионными характеристиками хорошо выдерживают гидроудары и высокое давление. Продукция отвечает требованиям ГОСТ, а ее качество подтверждено сертификатами. В продаже представлены секционные и монолитные биметаллические радиаторы этого производителя. В одной батарее может быть 4-12 секций. Рабочее и опрессовочное давление – 30 и 45 бар. Теплоотдача одной секции составляет 140-190 Вт. Предельная температура теплоносителя 110°С. Цена секции колеблется в пределах 6-7,6$ (400-500 рублей).
Биметаллические батареи TENRAD выпускают в Германии. Толщина стенок горизонтального коллектора составляет 3,6 мм, а вертикальных трубок – 1,8 мм. Трехрядные ребра образуют в верхней части прибора конвективные зазоры. Высококачественное двухслойное лакокрасочное покрытие надежно защищает прибор и обеспечивает гигиеническую безопасность. Германские радиаторы адаптированы к отечественным условиям эксплуатации. Рабочее и опрессовочное давление равно 24 и 36 бар. Теплоотдача секции составляет 120-161 Вт. Температура теплоносителя – 120 градусов. Цена одной секции находится в пределах 9,5-11$ (620-720 рублей).

Также популярностью пользуются радиаторы отечественной компании Rifar, итальянского бренда Radena, заводов Fondital и Global, расположенных в Италии. Цена на продукцию европейских производителей выше, чем на отечественные аналоги

Важно выбирать зарубежные приборы, адаптированные к нашим тепловым сетям и условиям эксплуатации

Нюансы выбора радиаторов из биметалла

Перед покупкой батареи мало определить показатель мощности, следует учитывать ряд других основных и дополнительных нюансов. Параметры мощности указываются в ваттах, рабочее давление 16-35 бар или атмосфер, высота устройств может быть в пределах 800 мм.

Какие параметры влияют на выбор биметаллических радиаторов отопления:

Параметры давления рабочего и опрессовочного. Второе всегда выше и требуется для проведения испытаний на герметичность перед запуском системы в эксплуатацию.
Инертность к химическим веществам. Показатель определяет срок службы устройства.
Требовательность к чистоте теплоносителя. При высоких нормативах в батарею нельзя запускать воду из-под крана, а сниженные параметры позволяют использовать теплоноситель с антизамерзающими присадками.

Прочность на механические воздействия. Это определяется нажатием на ребро. Если согнулось – изделие не отвечает стандартам качества.
Трубчатые каналы теплообменников должны быть из нержавеющей стали или покрыты алюминиевой защитой. Толщина стенок в пределах 3-3,5 мм.
Прокладки в зонах стыка проверяются на эластичность. Пальцами согнуть кольцо, если гнется без жесткости, но с усилием – можно брать слишком жесткие прокладки быстро придут в негодность.
Ширина фронтальной части варьируется в пределах 70 мм, если сечение 80х80 мм, теплоотдача будет высокой; меньше 70 мм – прогрев комнаты займет много времени.
Размер толщины выступающего ребра не ниже 1 мм.

Необходимо выбрать комплектующие для радиаторов отопления биметаллические, для чего проверяется прочность резьбовых стыков, чистота, качество материала. Лучшие ниппели – стальные, слишком мягкий металл не прослужит долго, сорвутся внутренние усики, резьба при скручивании срежется.

Какие биметаллические радиаторы лучше, выбирает сам пользователь, рекомендуется брать устройства с прочным ниппелем, не слишком жесткими прокладками, с толщиной трубчатой стенки от 3 мм, с гарантией от производителя от 10 лет. Гарантии в 2 года недостаточно, это значит, что изготовитель сам не надеется на длительный срок службы изделия, явно экономит на качестве приборов. Хороший радиатор из двойного металла может прослужить до 50 лет, потому чем дольше гарантия, тем лучше агрегат.

Что выбрать: биметалл или алюминий

Внутри алюминиевых радиаторов отопления часто протекают химические процессы, которые могут привести к коррозии металлических труб. И если учесть, что срок службы радиатора отопления должен составлять не менее двух десятков лет, то использовать алюминиевые радиаторы в металлической отопительной системе нельзя. Однако алюминий и медь обладают гораздо лучшей теплопроводностью, чем сталь или чугун.

Таким образом возникает непонятная ситуация. Если человек установил алюминиевые радиаторы в металлическую систему отопления, он со временем понесет ощутимые финансовые траты, так как стальные трубы будут ржаветь и требовать замены.

Ведь для того, чтобы качественно отапливать помещения, необходимы высокая температура теплоносителя, высокая скорость его циркуляции, и хорошее давление. Другими словами, котел и насос должны работать очень интенсивно, в результате чего вся отопительная система довольно быстро изнашивается, а расходы на отопление растут. Однако медь и алюминий в отопительных системах использовать все же не рекомендуется, даже с учетом их экономичных качеств.

Достоинства и недостатки биметаллических радиаторов

Рассматриваемые приборы обладают положительными свойствами, которые выделяют их среди прочих видов обогревателей:

Увеличенный срок службы. Прибор, выполненный с высоким качеством без нарушений технологического процесса, будет надежно обогревать помещение не менее 30 лет;
Стальная основа придает данному изделию повышенную прочность;
Стальному сердечнику, особенно если он выполнен из высокоуглеродистой стали, не страшен теплоноситель с избыточным содержанием щелочи и кислот;
Высокая степень теплоотдачи (до 190 Вт на одну секцию);
В стандартной комплектации радиатора присутствует регулятор температуры, позволяющий уменьшать или увеличивать теплоотдачу;
Большой выбор расцветок и множество дизайнерских решений внешнего вида изделия, позволяют подобрать радиатор под любой интерьер.

К отрицательным качествам можно отнести следующие моменты:

С годами различный коэффициент расширения материала может приводить к возникновению внутреннего трения, что выражается в появлении шумов;
Небольшой входной и выходной диаметр труб радиатора, при наличии в теплоносителе посторонних веществ, может стать причиной засорения. Чтобы избежать этой проблемы, рекомендуется устанавливать фильтр на подаче;
Высокая стоимость.

Достоинства и недостатки

Идеальных радиаторов отопления не существует, поэтому однозначно утверждать, что биметаллические лучше алюминиевых (или наоборот) нельзя. Преимущества каждого варианта проявляются при определенных условиях. Для понимания проблемы разберем плюсы и минусы каждого варианта.

Алюминиевые радиаторы

Для производства отопительных приборов используют силумин, сплав алюминия с кремнием. Материал превосходит по техническим характеристикам чугунные аналоги и сопоставимы с параметрами биметаллических отопительных приборов.

Преимущества:

Высокая теплоотдача. Помещение прогревается за короткое время. Компактные размеры. Если монтаж выполнен с соблюдением технологии, то конструкция становится гармоничным элементом интерьера и не выступает за пределы подоконника.
Возможность изменять количество секций. Модели, полученные литьем, позволяют наращивать и удалять секции.
Простота монтажа. Небольшая масса и несложная конструкция позволяют выполнять установку даже силами начинающих мастеров.
Регулирование температуры. Становится возможным за счет установки термоголовок.
Долговечность. При использовании рекомендованного производителем теплоносителя коррозионные процессы отсутствуют.
Эстетичность. Дизайн современных приборов способен украсить любое помещение.

Недостатки:

Требовательность к качеству теплоносителя. Срок службы резко сокращается при использовании жидкости с неподходящими свойствами из-за развития коррозии.
Риск образования газов. Для предотвращения завоздушивания приходится устанавливать воздухоотводчики.

Если соблюдать рекомендации по эксплуатации, то алюминиевые радиаторы будут эффективно работать на протяжении длительного срока, так как их недостатки в таких условиях не будут проявляться.

Биметаллические радиаторы

Сочетание двух материалов в одном изделии позволяет значительно повысить его характеристики. Биметаллические радиаторы — лучшее, но дорогостоящее решение для любой отопительной системы.

Преимущества:

Высокая надежность. Приборы способны выдерживать чрезвычайно высокие давления и гидроудары, что позволяет устанавливать их в централизованных отопительных системах.
Устойчивость к повышенным температурам. Позволяет эксплуатировать при высокой температуре теплоносителя.
Коррозионная стойкость. Можно эксплуатировать в системах отопления с низким качеством теплоносителя.
Высокие показатели теплоотдачи. Параметры одной секции превосходят все существующие аналоги.
Возможность контролировать температурный режим. Достигается за счет установки терморегулятора.
Разнообразие моделей и вариантов дизайна. Модельный ряд позволяет подобрать прибор с оптимальными характеристиками и оформлением.
Долговечность. Срок службы гарантированно составляет не менее 25 лет.

Недостатки:

Чувствительность к кислороду. Нельзя допускать, чтобы в радиаторе отсутствовал теплоноситель.
Невысокая проходимость стальных труб. Это может привести к образованию отложений, затрудняющих циркуляцию теплоносителя.

Преимущества высокотехнологичных и эффективных биметаллических радиаторов полностью нивелируют недостатки, которые несущественны при правильном выборе прибора.

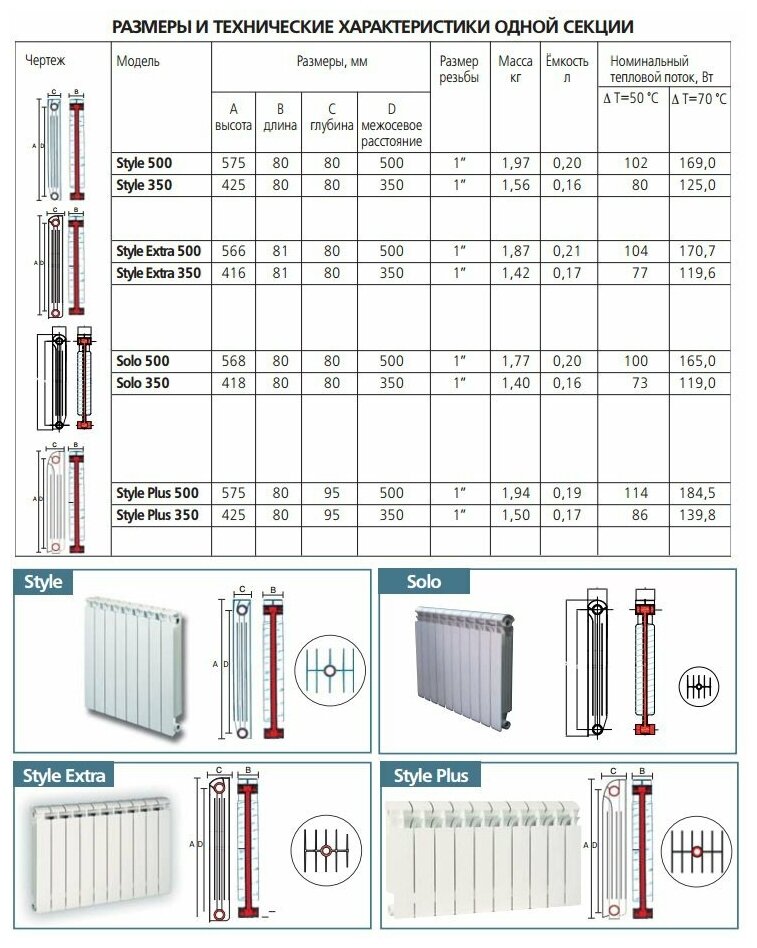

Сравнительные характеристики биметаллических радиаторов
