Включение света с пульта дистанционного управления

Что предлагает рынок

Цокольный патрон с дистанционным подключением

В продаже можно найти бюджетные модели, радиус действия которых не превышает 30 м, а также продвинутые устройства с различными дополнительными возможностями:

• задержка включения;
• большое количество каналов;
• сенсорное управление;
• возможность подключения к смартфону или планшету.

При наличии внутреннего генератора напряжения не придется регулярно покупать батарейки для замены. Однако если нет альтернативного способа включения, можно остаться без света на целый вечер.

Можно выбирать устройства по марке производителя, что обойдется дороже, особенно при покупке импортных изделий. Плюс в том, что есть множество дизайнерских решений.

Качество пайки также может быть сомнительным, если покупать дешевую китайскую продукцию. К сожалению, это можно определить только при десятикратном увеличении места пайки. В остальном придется ориентироваться на количество отказов системы.

По стоимости изделия бывают от 400 до 5000 рублей. В первом случае это будут выключатели китайского производства, во втором – европейского качества.

Дистанционные выключатели

На что нужно обратить внимание при покупке:

• Тип осветительных приборов и используемых в них ламп.
• Число каналов, необходимое для подключения всех электрических приборов. Пульт управления должен быть рассчитан на определенное количество каналов.
• Рабочее напряжение.
• Максимальная нагрузка на предохранитель. Устройство работает без трансформатора, поэтому может сгореть при превышении напряжения.
• Радиус действия – определяется размером помещения и близлежащих территорий, если это частный дом.
• Рабочее напряжение.
• Размеры силового блока и выключателя.
• Номинальный ток.
• Комплектация прибора. Обычно в нее не входит батарейка.

В супермаркетах электроники можно встретить следующие марки беспроводных выключателей: Feron, Zamel, Inted, BAS, Smartbuy, Z-Wave, а также их разные модификации.

Инфракрасное и радиоволновое управление светом с пульта

Инфракрасное управление освещением с использованием пульта применяется крайне редко. В основном подобные системы работают по принципу передачи сигнала по радиоканалу. Для возможности манипулирования световыми приборами с помощью ИК-луча в разрыв цепи подключается блок дистанционного управления освещением, например BM8049M. Он позволяет включать и выключатель лампу обычным пультом от телевизора. Для этого на блок наводят пульт, жмут любую клавишу (которая не используется для переключения каналов), после чего команда записывается в памяти и теперь контролировать включение света можно, не вставая с дивана.

Главные недостатки использования ИК-пультов дистанционного управления светом – необходимость в их точном наведении на приемник сигнала, так как они работают только в пределах прямой видимости, и малая дальность действия луча, но в этом случае можно использовать ретрансляторы.

Гораздо большее распространение получили системы управления светом с помощью пульта, в которых сигнал передается с устройства управления на контроллер, регулирующий процесс включения/выключения света на определенной радиочастоте.

Управление светом по радиоканалу более востребовано по нескольким причинам:

• Возможность управления светом не только пульта, но также компьютера, смартфона и прочих устройств;
• Радиус действия сигнала – около 100 метров при отсутствии препятствий, 15-25 метров при наличии заграждений;
• Возможность установки усилителей сигнала и ретрансляторов для лучшей передачи команд с устройства управления.

Система дистанционного управления освещением по радиоканалу с помощью пульта состоит из:

• Пульта;
• Аккумулятора;
• Контроллера дистанционного управления, подключаемого к сети и нагрузке.

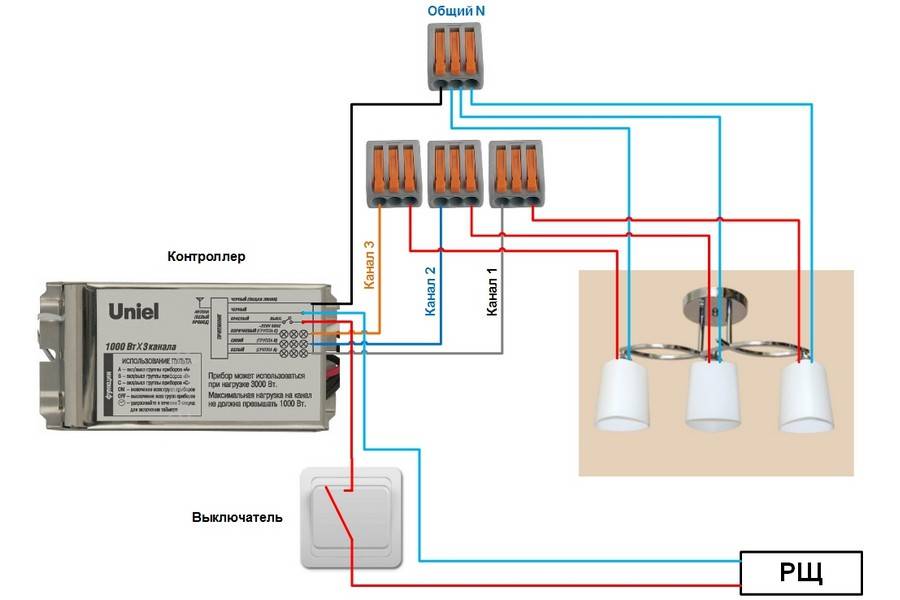

Устанавливают контроллер в стену или стакан люстры (смотрите фото). Им можно управлять лампами накаливания, компактными и обычными люминесцентными, галогенными, светодиодными лампами, причем не только единичными светильниками, но и их группой.

Отличия пультов ДУ от беспроводных выключателей

Принцип действия большинства пультов и беспроводных выключателей одинаковый: практически все они работают в формате передачи радиосигналов, дальность которых более чем приемлема для квартир и загородных домов. Реальные отличия скорее внешние, но все же есть особенности, которые надо учитывать при организации дистанционного освещения.

Затраты:

Цена пультов, как правило, ниже. Кроме того, они почти всегда продаются в паре с приемником, поэтому стоимость подключения одной точки минимальна. В отличие от них беспроводные выключатели и контролеры к ним представляют собой отдельные товары: цена приобретения каждого устройства выше, зато для любой конкретной ситуации можно приобрести только нужные элементы. Например, для организации управления освещением с двух и более мест понадобится несколько передатчиков и только один приемник.

Возможности:

Контроллер, который идет в комплекте с пультом, может с одного входящего сетевого кабеля управлять от одной до шести линиями электроснабжения в зависимости от числа каналов данной модели. Среди выключателей можно встретить максимум трехклавишный прибор с соответствующим количеством контролируемых цепей. Зато далеко не каждый пульт имеет возможность “привязки” к нескольким приемникам (или наоборот, способность управлять сразу только нужными контроллерами), тогда как это стандартная опция выключателей.

Удобство:

Крупная клавиша выключателя банально удобнее и практичнее при постоянном использовании, чем небольшие кнопки пульта. Зато именно возможность размещения множества таких кнопок позволяет воплотить дополнительные функции: регулирование яркости, таймер и другие.

Внешний вид:

Что бы не тратить время на поиски большинство пультов крепят к стене на специальный держатель. Вид этой конструкции не самый эстетичный. Современные беспроводные выключатели имеют очень стильный дизайн и тонкий корпус.

Отдельно стоит выделить системы типа “Уютный дом”, которые включают целую линейку взаимоподключаемых устройств:

• Передатчики: беспроводные выключатели и многоканальные пульты ДУ;
• Приемники в виде вставки в розетку, в патрон или встраиваемого монтажа.

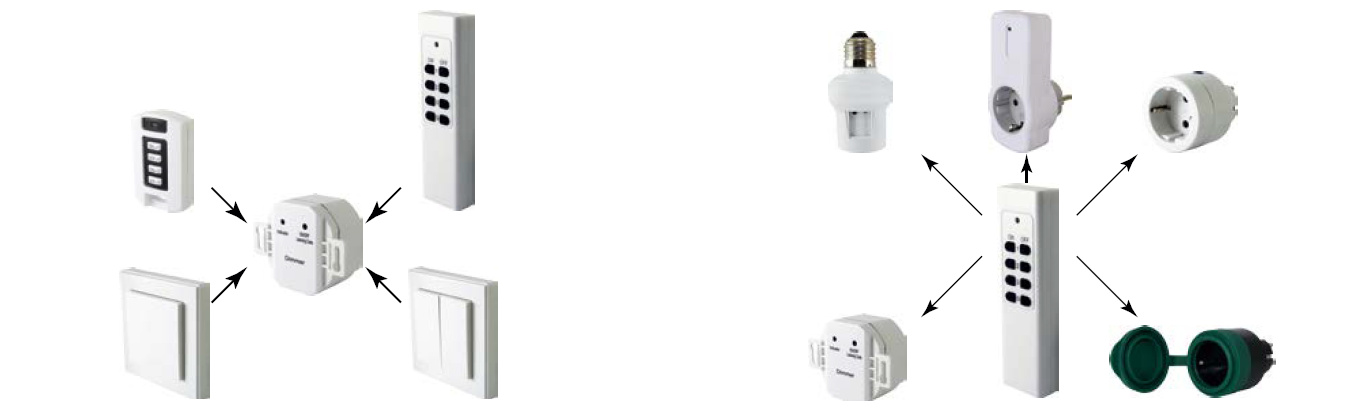

Параллельное подключение до 5 пультов и радиовыключателей к каждому приемнику

Подключение до 100 различных приемников к каждому каналу пульта / клавише радиовыключателя

Таким образом, можно настроить управление освещением и другими электроприборами сразу во многих комнатах с одного пульта или создать несколько точек по типу проходных выключателей. Наличие разных устройств позволяет решить самые сложные задачи.

Типы пультов управления освещением

Существует несколько типов пультов управления освещением, которые различаются по своей функциональности и принципу работы:

• Программируемые пульты: эти пульты позволяют пользователям настроить различные сцены и программы освещения в помещении. Они позволяют создавать настроение, изменять яркость и цветовую температуру освещения в зависимости от потребностей и предпочтений.
• Дистанционные пульты: эти пульты позволяют управлять освещением с помощью радиосигнала или инфракрасного сигнала. Они обычно имеют кнопки для включения и выключения освещения и его регулировки. Они могут быть беспроводными или подключаться посредством провода.
• Сенсорные пульты: эти пульты управления освещением обычно оснащены сенсорным экраном или кнопками, которые реагируют на касание. Они могут позволить пользователям управлять несколькими светильниками или группами освещения одновременно.
• Пульты с таймером: эти пульты позволяют настроить определенное время работы освещения. Они особенно полезны, когда требуется автоматическое включение или выключение освещения в определенное время дня или ночи.

Выбор типа пульта управления освещением зависит от потребностей и предпочтений пользователей, а также от возможностей и функциональности доступных систем освещения.

Дистанционный выключатель света на основе лазера

Эта простая схема дистанционного выключателя построена на таймере NE555. В качестве управляющего элемента использована лазерная указка. Эта схема была опробована в работе с расстояния 50 метров и показала хорошие результаты. По большому счету дальность действия зависит от мощности и качества самого лазера. Электрическая схема дистанционного выключателя: При наведении лазерного луча на фоторезистор U1 происходит включение нагрузки через электромагнитное реле, а при фокусировке лазерного луча на фоторезистор U2 — выключение.

Блок питания 0…30В/3A Набор для сборки регулируемого блока питания…

Подробнее

Чуть сложнее простого: управление светом через реле, розетку или выключатель sonoff

Практически во всех реле Sonoff устанавливается контроллер ESP8266, благодаря которому устройство безопасно соединяется с WiFi сетью. На плате устройства предусмотрено также силовое реле, блок питания и удобные клеменные зажимы. Их используют во многих комплектах умный дом.

Ниже разберем наиболее распространенное реле Sonoff Basic 10A

Оно рассчитано на ток до 10А и нагрузку до 2.2 кВт. Реле работает с напряжением от 90 до 250В и протоколам WiFi — 802.11 b/g/n. Допустимая температура во время эксплуатации 0 — 40°С. Габариты корпуса реле: 88 x38 x23мм.

Реле может управляться с помощью:

Для этого потребуется закачать и инсталлировать на устройство программу eWeLink. Она предусмотрена для гаджетов на Android и iOS. Для быстрого поиска утилиты производители предусмотрели QR-коды, которые идут на упаковке устройства.

Для гаджетов на Android загрузить русскоязычную программу можно в Google Play.

Для мобильников, базирующихся на iOS программа доступна в App Store.

После скачивания и инсталляции утилиты на смартфон требуется зарегистрироваться в системе, для этого потребуется выбрать страну проживания и ввести адрес своей электронной почты. Естественно мобильник должен быть соединен с интернетом.

После чего можно зайти в программу и «Добавить устройство» (кнопочка с плюсом).

Далее требуется выполнить сопряжение реле и мобильного гаджета с помощью недолгого удержания (5 сек.) кнопки на реле, как указано ниже.

На реле должен загореться зеленый светодиодный индикатор. Выбираем первый режим подключения и жмем «Далее».

На следующем этапе требуется выбрать из отображающегося перечня, созданную реле Wi-Fi сеть и подключить к ней гаджет (введя пароль к ней). Чтобы постоянно не вводить этот пароль нужно установить галочку «Запомнить пароль». Жмем «Далее», после чего мобильник начнет искать реле для его подключения (на это уходит в среднем 2-3 мин).

Далее можно установить любое имя для найденного устройства, после чего оно будет отображаться в списке всех устройств (пока оно одно в списке, но посоле подключения других умных устройств данный список расширится).

После чего можно включить наше устройство, как указано ниже.

Теперь можно настраивать работу реле. Например, можно задать время срабатывания (включения и отключения) устройства по таймеру. Для этого нужно нажать «Добавить таймер», после чего указать дату и время включения или отключения реле. При этом таймер может быть однократным (срабатывает один раз) или повторяющимся (срабатывает ежедневно или в определенные дни недели).

В программе предусмотрен также обратный таймер, который настраивается как обычный таймер, только может срабатывать однократно.

Предусмотрен и цикличный таймер.

В настройках реле предусмотрен выбор положения реле при внезапном отключении электропитания. Предусмотрено 3 варианта действия реле после включения электричества: может включиться, выключиться или остаться в установленном положении.

Кроме описанных выше настроек, можно подключенные к приложению устройства группировать и объединять в необходимые сценарии. Благодаря этому удается запрограммировать выключение или отключение осветительного электроприбора или дистанционно управлять им.

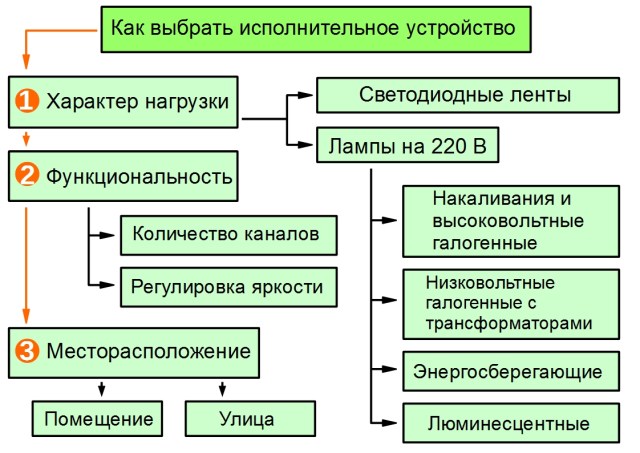

Выбор исполнительного устройства

Существует несколько конструктивных решений приемных радиомодулей:

1. Компактный силовой блок для скрытой установки за подвесным потолком, в монтажной коробке или внутри корпуса электроприбора.
2. Похожий на обычный выключатель, и устанавливаемый вместо него, радиоприемник, подающий напряжение в штатную электропроводку.
3. Вставляемый в сетевую розетку радиоадаптер, управляющий подключенным к нему светильником.
4. Цокольный патрон, похожий на обычный. Вворачивается в любую люстру, а лампочка вкручивается в него.
5. Радиокоммутаторы для установки на DIN-рейку в электротехническом шкафу с возможностью подсоединения выносной антенны.

Подбор нужного силового блока начинают с определения характера управляемой нагрузки. Одни исполнительные модули предназначены для работы с высоковольтными лампами накаливания и галогенными определенной мощности. Другие устройства используют для управления подключаемыми через трансформаторы низковольтными «галогенками» и люминесцентными источниками света. Для энергосберегающих лампочек применяют специальные блоки, рассчитанные на большой стартовый ток этих приборов.

Габариты приемных модулей связаны с их допустимой коммутируемой мощностью. Приемник на 200 Вт запросто спрячется в корпусе светильника, а радиореле для нагрузки в несколько киловатт придется размещать в пространстве за подвесным потолком. Для помещений с высокой влажностью подбирают прибор с повышенной защитой или используют влагозащищенную электромонтажную коробку.

Упрощают проблему выбора оборудования готовые комплекты с типовыми решениями радиоуправления освещением, состоящие из приемного и передающего устройств. Функциональность таких наборов легко расширить дополнительными пультами, силовыми блоками, диммерами или датчиками движения.

Как подключить сенсорный выключатель

Чтобы в будущем устройство оправдало ожидания владельца, нужно его правильно выбрать. Для этого нужно учесть:

1. Сколько источников света будет подключено к выключателю.
2. Учитывать температуру и количество влаги в помещении.
3. Будут ли подключаться к выключателю еще какие-то приборы, например, датчик температуры.

Виды сенсорных выключателей

Существует много разновидностей сенсорных выключателей. Подробней о каждом:

1. Сенсорный выключатель с пультом. Данный вид выключателя позволяет выключать/включать свет при помощи пульта и прикосновения. Радиус действия пульта 30 м.
2. Емкостный сенсорный выключатель срабатывает при легком прикосновении ладони. Последние разработки сенсорных выключателей позволяют даже не прикасаться к самому выключателю. Достаточно провести ладонью на расстоянии 3-4 см, и выключатель срабатывает.
3. Сенсорный выключатель с таймером. Данный вид сенсорного выключателя очень удобен и хорошо помогает экономить электроэнергию. Свет выключается через то время, которое установили на таймере.
4. Сенсорный бесконтактный выключатель. Он реагирует на звук, голос, изменения температуры, движение в помещение. Очень удобен и также экономит электроэнергию.

На каждом из данных видов сенсорных выключателей можно установить диммер. Он позволяет регулировать интенсивность освещения в помещении, что тоже экономит электроэнергию.

Устройство автоматического выключателя

Сенсорный выключатель состоит из трех главных частей. Его строение не зависит от его вида. Первая часть — это декоративная лицевая пластина. Она реагирует на прикосновение, приближение пальцев.

Вторая часть — это датчик, вид которого зависит от вида выключателя. Он отвечает за передачу информации от лицевой пластины, которая принимает сигнал, к третей части.Третья коммутационная часть. Она преобразует сигнал в электрический.

Принципы управления люстрой на расстоянии

Традиционный способ включения света от удобно расположенного выключателя на стене имеет одно определенное преимущество: он не может потеряться и всегда находится на знакомом месте — при входе в комнату.

Малогабаритные пульты дистанционного управления можно ненароком сдвинуть в сторону, а через некоторое время их приходиться искать. Только по этой причине рекомендуется сочетать в управлении освещением два метода:

1. стационарным выключателем;
2. мобильным пультом.

Правила надежного соединения люстры со стационарным выключателем описаны в статье про безопасное подключение проводами люстры и выключателя. Здесь же приводятся электрические схемы их монтажа, учитывающие внутреннюю конструкцию светильников с различным количеством лампочек.

Поэтому стразу разбираем принцип работы люстры от пульта дистанционного управления, за основу которого принят метод передачи команд — электрических сигналов по радиоволнам с использованием:

• радиопередатчика, расположенного внутри малогабаритного пульта;
• радиоприемника, принимающего посылаемые команды только от определенного источника, которые здесь же обрабатываются автоматикой и преобразуются в электрические сигналы, зажигающие лампочки.

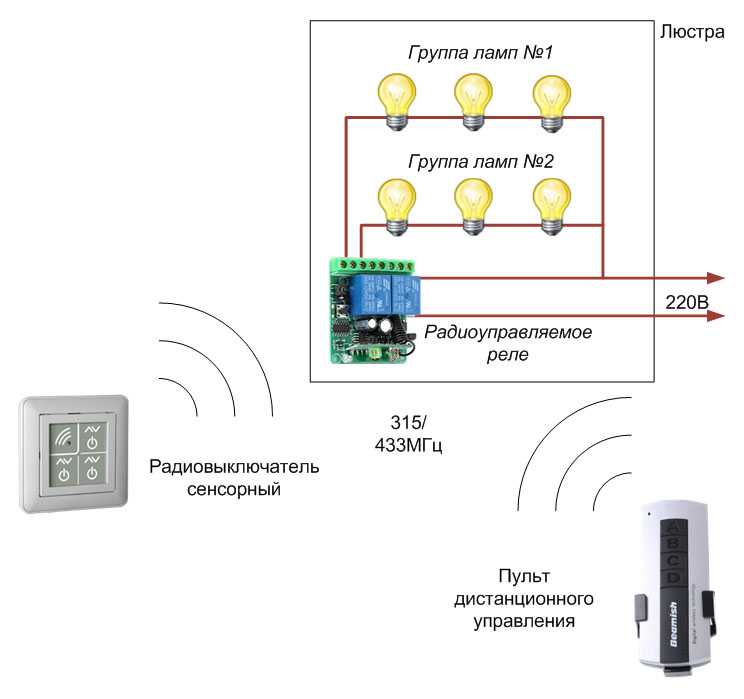

Принцип дистанционного управления люстрой объясняется картинкой.

Радиокоманда создается нажатием кнопки на пульте и передается в эфир, воспринимается антенной радиоприемника, встроенного в электронный прибор — контроллер.

Так называют устройство, имеющее в своем составе блоки:

• питания:
• приема радиосигналов;
• логики;
• коммутации силовых цепей.

Все они выполнены очень маленьким объемом, которому вполне достаточно места внутри светильника или рядом с ним.

Выбор расстояния

Приемник и передатчик могут создаваться для совместной работы на разном удалении. Для комнаты вполне достаточно расстояния 8 метров, создаваемого большинством бюджетных моделей, состоящих из:

1. контроллера;
2. пульта;
3. источника тока.

Влияние помех и посторонних сигналов

Сейчас пульты и контроллеры устанавливаются многими владельцами. В многоэтажном здании может возникнуть ситуация, когда радиокоманда от близкорасположенного соседа будет воспринята вашим контроллером. Чтобы этого избежать, выбирайте комплекты, работающие только в паре друг с другом.

Для этой цели производители используют одинаковые алгоритмы для шифрования и обработки сигналов внутри приемника и передатчика, которые посторонние приборы не могут распознавать, не реагируют на них.

Настройка подобного оборудования выполняется в заводских условиях, пользователям она недоступна. В этом положительном моменте есть всего один недостаток: если возникнет поломка в пульте или контроллере, то поодиночке их использовать уже не получиться — придётся приобретать новый комплект полностью.

Количество каналов радиоуправления

Обычное число кнопок на пульте определяет возможности коммутации светильниками. Режимы А, В, С, D создаются простым нажатием соответствующей кнопки.

Первые три операции зажигают разные каналы, а четвертая — полностью снимает с них напряжение, гася свет в помещении.

Мощность коммутируемой нагрузки

Источники света потребляют разное количество электроэнергии. Чтобы контроллер надежно работал с большинством люстр, его выходные контакты делают мощными, способными переключать 1 кВт нагрузки. Для бытовых осветительных приборов это довольно большой запас даже при использовании ламп с нитями накаливания.

Он сделан специально и учитывает то, что люминесцентные и энергосберегающие лампы при запуске создают четырехкратное превышение номинальных токов.

Питание пульта и контроллера

Для работы электронной схемы приемника и передатчика требуется электрическое питание. Внутри переносного пульта устанавливают обычные батарейки, а автоматику люстры запитывают от стационарной сети через блок питания. Поэтому на контроллер необходимо правильно подводить напряжение сети: фазу и рабочий ноль. Подключать их необходимо на соответствующие обозначениям клеммы.

При этом может возникнуть одна интересная особенность схемы, совмещающей работу от настенного выключателя и переносного пульта одновременно. Она объясняется тем, что контроллер не распознает способ подачи напряжения: если свет отключен дистанционным передатчиком, а включается выключателем, то люстра должна загореться.

Этот метод может быть смоделирован случайным отключением напряжения квартиры или дома от защит при возникновении неисправностей электрической сети и последующим восстановлением питания автоматикой. Когда выключатель люстры не переведен на отключение, то существующая логика устройств нормально зажжёт свет и оставит его гореть помимо воли хозяина.

Что предлагает рынок?

Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.

Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:

• Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.
• Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
• INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
• Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
• Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
• BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
• Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
• Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
• Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
• Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.
