Принцип работы датчика движения на прожекторе
Устройство и принцип действия прожектора основаны на взаимодействии излучателя (тела) с датчиком движения. Последний в большинстве приборов представляет собой инфракрасный сенсор (ИК-датчик), настроенный на определенный угол обзора. Как только в поле его видимости попадает объект с отличной температурой от окружающего пространства, происходит срабатывание датчика.
Сигнал поступает в блок управления, который в свою очередь включает лампу или светодиоды осветительного устройства.
После того как объект покидает зону видимости детектора, прожектор через определенное время выключается.
Рейтинг хороших светодиодных прожекторов с датчиком движения
Российский рейтинг: 7 светодиодных прожекторов с датчиком движения, которые были выбраны из тысяч предложений на рынке. Большинство из них довольно таки доступны, а значит не потребуют значительного бюджета. Исходя из практических соображений здесь представлены 8 обзоров прожекторов с датчиком движения.
Для обычного покупателя, подобрать приличный прожектор может стать большим испытанием, так как продавцы предлагают богатый выбор. Чтобы Вам было проще определиться, мы пошли очевидным путем. А именно, выбрали 7 самых популярных моделей, которые хорошо продаются и имеют положительные отзывы.
Примерная цена: 2299 руб.
Смотреть обозрение
Датчик позволяет в значительной степени экономить электроэнергию – прожектор будет работать только тогда, когда это необходимо. Стальной поворотный кронштейн позволяет легко установить прожектор и направить световой поток в любом удобном направлении.
Прожектор со светодиодными лампами применяется для наружного освещения и предназначен для стационарной установки. Оборудован датчиком движения, который срабатывает автоматически при входе в зону обнаружения. Датчик движения охватывает зону на 180º.
Уличный прожектор яркостью 367 люмен, изготовленный из экологически чистых материалов. Подсветка — 117 светодиодов, питание 230V ~ 50Hz, мощность 7,2 Вт. Встроенный датчик движения с углом обзора 180′ и радиусом действия до 12 метров.
Примерная цена: 2 299 руб.
Смотреть обозрение
Встроенный датчик движения сканирует пространство, при обнаружении движения в зоне действия прожектор включается автоматически. Материал: алюминий, стекло, пластик.
Светодиодные прожекторы оснащены высокомощным диодом, который обеспечивает равномерное освещение чистым световым лучом.
Прожектор светодиодный LED, с датчиком движения используется в качестве прибора наружного освещения и имеет широкую сферу применения.
Смотреть полный обзор
Примерная цена: 299 руб.
Смотреть обозрение
Внимание: в прожекторе используются сверхъяркие светодиоды, позволяющие заменить по уровню освещения аналогичного размера галогенный прожектор и при этом обеспечить значительную экономию энергопотребления и долгий срок службы осветительного устройства. Такое качество дополнительно сокращает уровень энергопотребления и делает данную модель оптимальным вариантом для эксплуатации на уличных объектах и производственных предприятиях. Такое качество дополнительно сокращает уровень энергопотребления и делает данную модель оптимальным вариантом для эксплуатации на уличных объектах и производственных предприятиях
Такое качество дополнительно сокращает уровень энергопотребления и делает данную модель оптимальным вариантом для эксплуатации на уличных объектах и производственных предприятиях.
Светодиодный прожектор предназначен для уличного освещения, подсветки различных зданий, рекламных щитов и других объектов.
Смотреть полный обзор
Примерная цена: 572 руб.
Смотреть обозрение
Оснащен регулируемым датчиком движения с широким углом обзора. Имеет герметичный корпус, подходит для эксплуатации на стройке, в промышленных помещениях, а также на парковках, в переходах и т. д.
Прожектор мгновенно включается и выходит на рабочую волну, не требуя дополнительного времени на разогрев ламп. Частота включений и отключений не влияет на срок службы прибора.
Светодиодный прожектор c датчиком движения GLANZEN изготовлен с применением современных технологий (SIP). Надежен, безопасен, долговечен и удобен в применении.
Смотреть полный обзор
Примерная цена: 710 руб.
Смотреть обозрение
Светодиодный прожектор одноматричной компановки в корпусе «Slim» с датчиком движения — новый вид прожекторов со встроенным в корпус датчиком движения.
Изготовлен из прочного литого алюминия и закаленного ударопрочнего стекла. Характеристики датчика движения: расстояние обнаружения — до 12м, угол обнаружения — 150°, время задержки — 50 сек., освещенность —
Светодиодный прожектор — это высокоэффективный светотехнический прибор, предназначеный для освещения промышленых, складских, производственных площадей.
1
Прожектор с датчиком движения выполняет те же функции, что и аналогичные осветительные приборы без устройства автоматического управления. Он обеспечивает яркое освещение ограниченного участка на территории или в помещении лучом, форма и угол распределения света которого определяются конструкцией светильника устройства. Датчик подает электропитание на светильник при обнаружении движения в зоне своего обзора. Прожектор остается включенным от 5 секунд до 15 минут. Это время устанавливается на датчике. Если за этот интервал вновь будет обнаружено движение, отсчет начнется сначала.
Датчик движения может располагаться:
- в корпусе светильника;
- в отдельном корпусе, который жестко закреплен на прожекторе;
- в отдельном корпусе, который можно установить в любом нужном месте.
С какими типом лампы и мощности выбрать прожектор – вопрос личных предпочтений и необходимости. Для бытовых целей – освещения собственного участка или гаража – в основном предлагаются компактные устройства со светодиодными, галогенными и энергосберегающими источниками света мощностью от нескольких до 500 Вт. Они позволят решить любую задачу по освещению придомовой территории или внутри построек и удовлетворить индивидуальные запросы каждого потребителя. Также эти прожекторы можно использовать на общественных и промышленных объектах, если необходимо освещать небольшую площадь.
Прожектор с датчиком движения
Наиболее предпочтительными и прогрессивными практически по всем характеристикам являются . Одно из главных их преимуществ – экономичность. Светодиодные прожектора по сравнению с галогенными потребляют на 85% меньше электроэнергии.
Приобретая устройство, необходимо также обратить внимание на характеристики зоны обзора его датчика: угол и дальность (радиус). От них зависит степень охвата выбранной для освещения территории – то есть в каких местах участка относительно своей точки установки датчик будет обнаруживать движение и срабатывать, включая прожектор
Трехпроводная схема подключения датчика движения
Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.
Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.
Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.
Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:
- Автоматический выключатель (что в распредщитке).
- Распредкоробка (в которой основной монтаж).
- Датчик (к нему подведен провод из распредкоробки).
- Светильник (второй провод из распредкоробки).
Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:
- От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
- На светильник три жилы, если корпус осветительного прибора из метала.
- Три жилы на датчик.

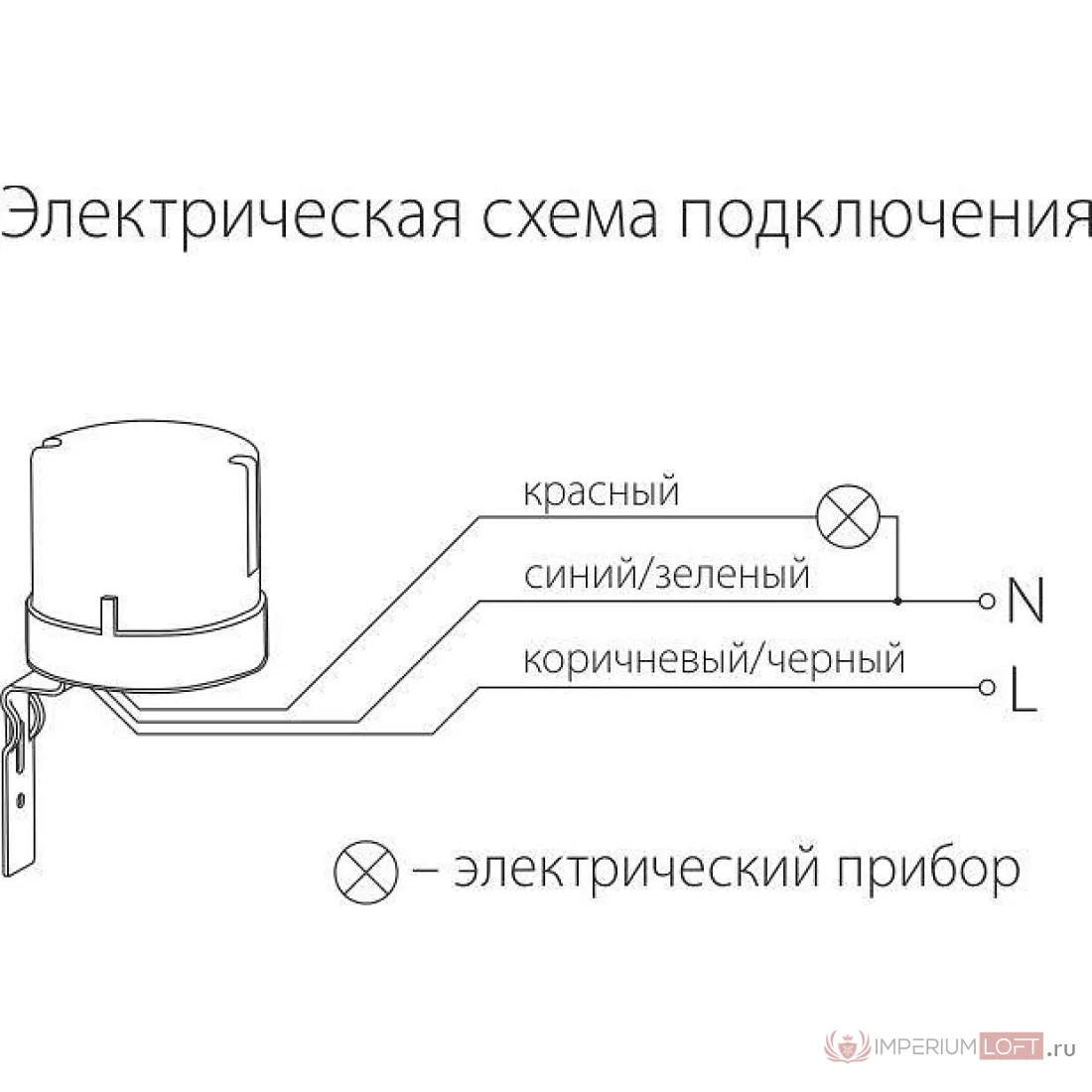

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.
Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:
- Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
- Один вывод – обозначается литерой А.
Монтаж
Для установки трехжильного датчика движения:
Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
- Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
- Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
- Немного наглядности вот на этом рисунке.
- Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
- Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.
Настройка и регулировка чувствительности
После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

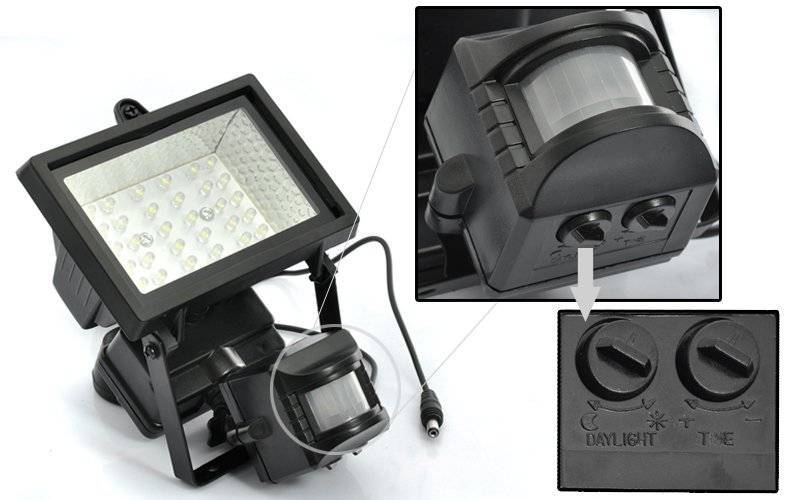

- На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
- Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
- Угол поворота всей сферы позволяет регулировать детектирование животных.
Преимущества и нюансы использования
Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.
Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.
Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.
По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.
Недостатки
Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.
Причины популярности
Светильники с вмонтированным датчиком движения сегодня очень популярны и активно используются в разных помещениях. Особенно рационально их использование в подъездах многоэтажных домов. Именно здесь подобного рода светильники являются не предметами роскоши, как в квартирах, а актуальной необходимостью. Это связанно с тем, что светильники, имеющие датчик движения дают возможность неплохо экономить на потреблении электроэнергии, а также полностью выполнять свое функциональное предназначение – обеспечивать освещение необходимого уровня. Причины использования в подъезде светильников, имеющих в своей конструкции датчик, реагирующий на движения, кроются в том, что это помещение люди посещают периодически, но оно достаточно темное. Поэтому здесь необходим осветительный прибор, который будет реагировать только на появление человека, а не светить все время. Это обеспечит включение света только при наличии такой необходимости. Такое автоматическое освещение будет полностью удовлетворять человека в освещении, а при отсутствии движения встроенный датчик будет отключать свет за ненадобностью.
Светильник в подъезде
Таким образом, светильники со встроенным датчиком движения, являются самыми рациональными устройствами подобного рода для создания освещения в подъезде. Включение света будет происходить только при необходимости – при перемещении человека по лестничной клетке или парадном.
Монтаж и подключение «умного» прожектора
К каждому прожектору должна прилагаться инструкция с описанием как его подключить. Но даже если ее не оказалось, подготовить осветительный прибор к работе будет достаточно просто. Все электромонтажные работы в уже имеющейся сети следует проводить при отключенной электроэнергии (выключенном щитке).
Фиксируем прожектор на выбранном месте установки посредством крепежных элементов на его корпусе либо специального кронштейна, поставляемого в комплекте. Для подключения к электрической сети используем провод ПВС либо ШВВП. Он должен быть 3-жильный, если прожектор будет подсоединяться к заземлению. Если нет – достаточно 2-жильного. Сечение провода должно быть не менее 0,5 мм2 для светодиодного осветительного прибора. Для галогенового может потребоваться кабель большего сечения – это зависит от мощности его лампы.
Если вблизи прожектора есть розетка с подводящими проводами подходящего сечения, способными выдержать нагрузку, то можно воспользоваться ей. Достаточно отмерить у кабеля нужную длину и подсоединить к нему вилку либо напрямую подключить его к контактам розетки. Но обычно провод приходится тянуть до ближайшей распредкоробки электросети. Идеальное решение в любом случае – проложить кабель до щитка дома и подсоединить в нем через автоматический выключатель, рассчитанный на 6–10 А и установленный отдельно специально для прожектора.
Подключение светильника
При протягивании провода по постройкам прокладываем его в гофротрубе с внутренним диаметром 16–20 мм, которую крепим к стене. Если надо кабель завести на большое расстояние или до уличного фонаря на столбе, способ следует использовать воздушный или подземный.
Самое простое подключение прожектора с датчиком движения, который встроен или жестко закреплен на корпусе осветительного прибора. В этом устройстве датчик и лампа уже подсоединены друг к другу. Надо всего лишь открыть крышку контактной коробки прожектора, завести внутрь провод через предназначенное для этого отверстие и подключить его в соответствии с цветовой и буквенной маркировкой:
- черный либо синий к такому же проводу и клемме со значком 0 или N – это ноль;
- красный либо коричневый к Ф или L – это фаза;
- желто-зеленый к клемме с 3-я черточками и палочкой сверху – это заземление.
Установка осветительного прибора
У некоторых осветительных приборов отрезок кабеля уже подсоединен и выведен из корпуса прожектора. Коммутируем его со своим проводом согласно цветовой маркировке, лучше через отдельную клеммную коробку, закрепленную рядом.
Если датчик установлен отдельно, то придется еще тянуть кабель между ним и прожектором, а также правильно подключить их. В этом случае тоже надо следовать цветовой маркировке. Главное, не ошибиться с подсоединением датчика, иначе его можно сжечь. Его коричневый провод (обозначение клеммы – L) подключаем к фазе, а красный (контакт A) – к одному из выводов прожектора. Второй проводник светильника и синий датчика (клемма N) подсоединяем на ноль.
Технические характеристики устройств
В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания
Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.
Угол обзора
Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.
В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора
При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.
Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.
Радиус действия
Дальность действия следует подбирать с запасом
Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.
Мощность подключаемых источников освещения
Мощность датчика следует расчитывать с запасом
Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.
В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.
Способ крепления и выбор места установки
Чаще всего датчики крепят на стену

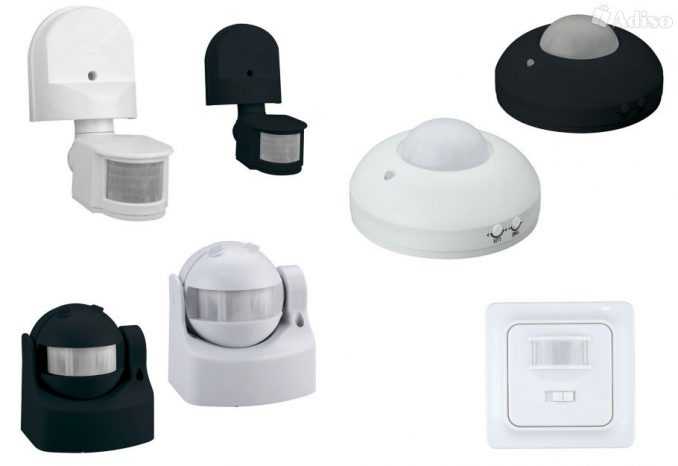

Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:
- Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
- На потолке.
- На стене.
- Встраиваемые модели, предназначенные для скрытой установки.
Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.
Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.
Дополнительные возможности
Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:
- Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.
- Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.
- Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.
Типовые схемы коммутации
Не вдаваясь в исключения и особенности есть два типа установки датчиков движения. Они крепятся либо близко с световым устройством, а иногда и в самом нём, или же напротив, крепление происходит на относительно значительном расстоянии.
Если же вы выбрали подключение, в котором устройство света находится отдельно от датчика присутствия, то для этого вам понадобится распределительная коробка, в которую от датчика поступает кабель (3-х жильный), две из которых используются для коммутации, а последняя непосредственно для питания системы.
Подключение датчика движения для освещения лёгкая задача и если разобраться, то это не вызовет никаких проблем.
Схема включения датчика движения с выключателем
Как подключить датчик движения для включения света? Необходимо понять, какой у вас тип датчика. Бывают двухпроводные (реже) и трёхпроводные (чаще всего), несмотря на разницу в популярности рассмотрим оба варианта. Сразу отмечаем, что подключение одноклавишной подачи питания выделяется всего двумя контактами, это значит, что 1 фаза с питающего автомата подключается непосредственно к датчику, а другой на одноклавишный выключатель.
Также, схема подключения датчика света всегда одинакова для всех устройств данного типа, но очень важно перечитать инструкцию для личного спокойствия перед монтажом
Как подключить датчик света, схема подключения датчика движения к лампочке. Начнём с двухпроводных. Они вставляются в обычные подрозетники, схема подключения состоит из автовыключателя для подачи питания (220В), распределительной коробки, самого датчика и устройства подачи света. Если вы когда-то проводили одноклавишный выключатель света, то подключение не нагрузит вас лишними вопросами и проблемами, тут почти всё тоже самое.
Схема подключения датчика света такова. Проводите питающую фазу к датчику, а через него уже продолжение к светильнику, при этом лучше, чтобы светильник и датчик были на раздельном контуре, нежели на общем освещении. Процесс монтажа довольно-таки прост, заведите трёхжильный кабель от автомата в щитке в распределительную коробку, жилы маркируйте для удобства (земля, ноль, фаза).
Далее ведите двухжильный провод к месту установки датчика. Кабель, идущий на подачу света, также попадает в распределительную коробку. Осталось соединить, сначала ноли, от питания на свет, фазу с автомата соединяете с одной из жил, которая уходит вниз на датчик “L”, вторую жилу пускаете на светильник “L” датчика. Сам же датчик подключается в подрозетник с помощью приходящей фазы с условным обозначением “L”, заводите на необходимую клемму.
Вторая жила вставляется в клемму с знаком нагрузки или знаком света. Для удобства и красоты вся конструкция прячется в подрозетник и надевается пластиковая рамка. Можно настраивать устройство.
Трёхпроводные. Тут уже полностью 220В, с фазой и нолем. Система так же содержит четыре элемента. Можно добавить ещё отдельный выключатель света. В распределительную коробку попадут 3 кабеля: трёхжильный на освещение (если светоподача идёт с металлического корпуса), трёхжильный от автомата (фаза-ноль-земля) и трёхжильный на датчик.
По той же схеме, нули все в одной точке, земля на светоподаче, просто теперь на датчике полностью подключается фаза и ноль. Из трёх клемм две вводные, они для питания 220В, чаще всего подписаны как N (ноль) L (фаза) и выход A.
Если нет желания использовать распаечную коробку, то без вариантов придётся использовать в качестве места соединения проводов сам датчик, соединяя всё на клеммнике. Нулевые жилы скручиваете и втягиваете на клемме N, автоматная фаза питания идёт на клемме L, последнее идёт на светоподачник.
Схема подключения нескольких датчиков
Если у вас длинный коридор, с поворотами и т.д., то лучше всего установить несколько датчиков, которые будут активировать освещение, пока вы находитесь в зоне их видимости, для этого, предпочтительнее выбрать параллельную схему подключения. Количество приборов неограниченно.
Тут всё тоже самое, что и ранее, просто понадобится всё удобно разместить и возвращаться к пункту выше, чтобы понять, как произвести монтаж. Уличные туго работают между собой, но правильная настройка датчика движения, а точнее его сенсора и реакции на свет, может это исправить.
Схема с пускателем или контактором
Для любой мощной нагрузки используется схема с магнитным пускателем. Необходимо это тогда, когда идёт речь об мощных линиях освещения, вентиляторах, открытии двери и т.п.
В данном случае датчик управляет катушкой включения, а фазовый проводник прибора послужит питанием для неё, ноль поступает или напрямую или с самого датчика.
