Схема электропроводки в доме
По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.
Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате
Где ставить вводный щит, требования к корпусу
В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

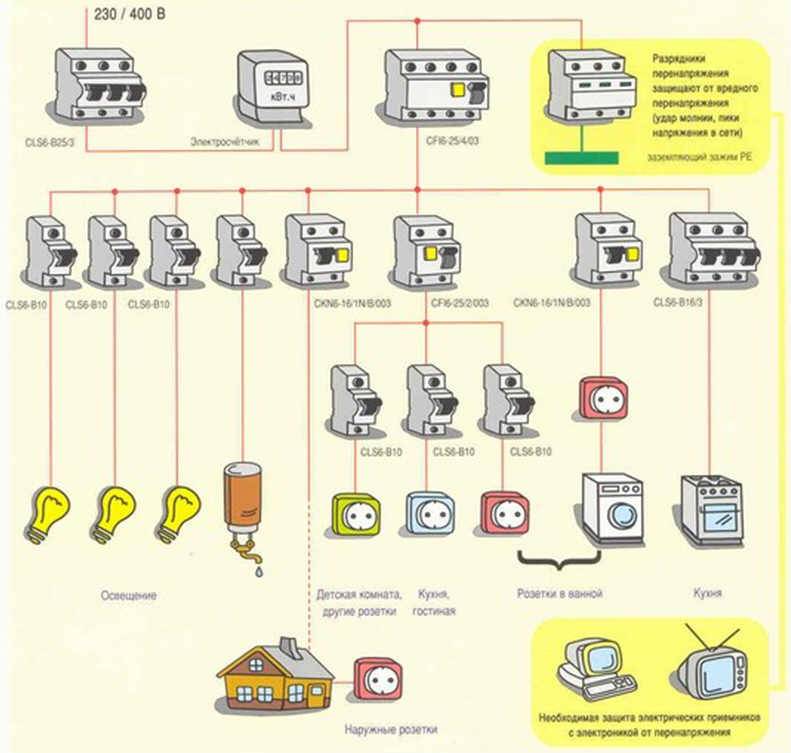

Вариант построения схемы электроснабжения дома
Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже: IP-44, но корпус обязательно должен быть металлический.
Организация ввода в дом
После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

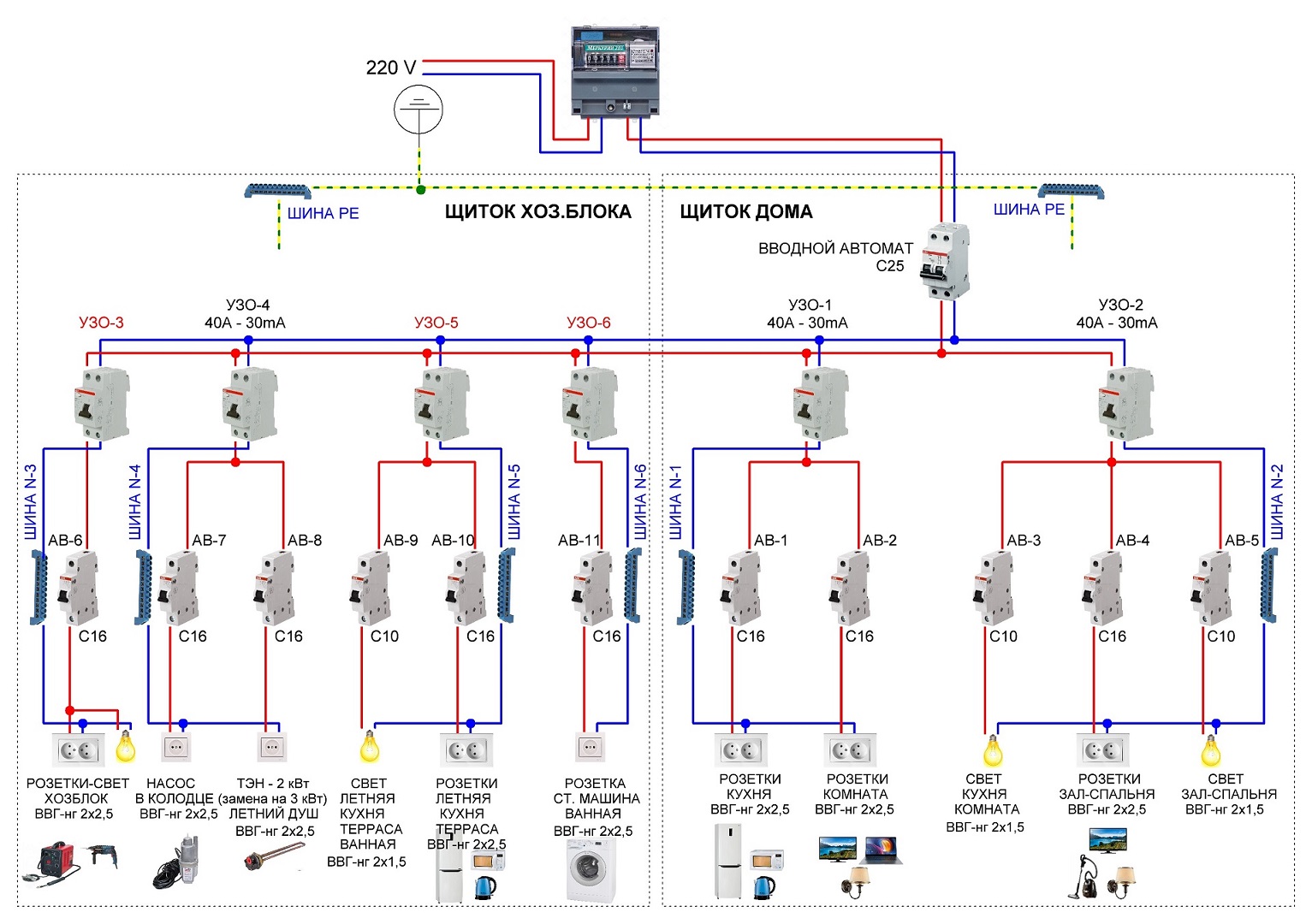

Схема электропроводки в деревянном доме при однофазном подключении (220 В)
В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток» электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.
Разбиваем потребителей на группы
При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п. — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).
Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов
С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

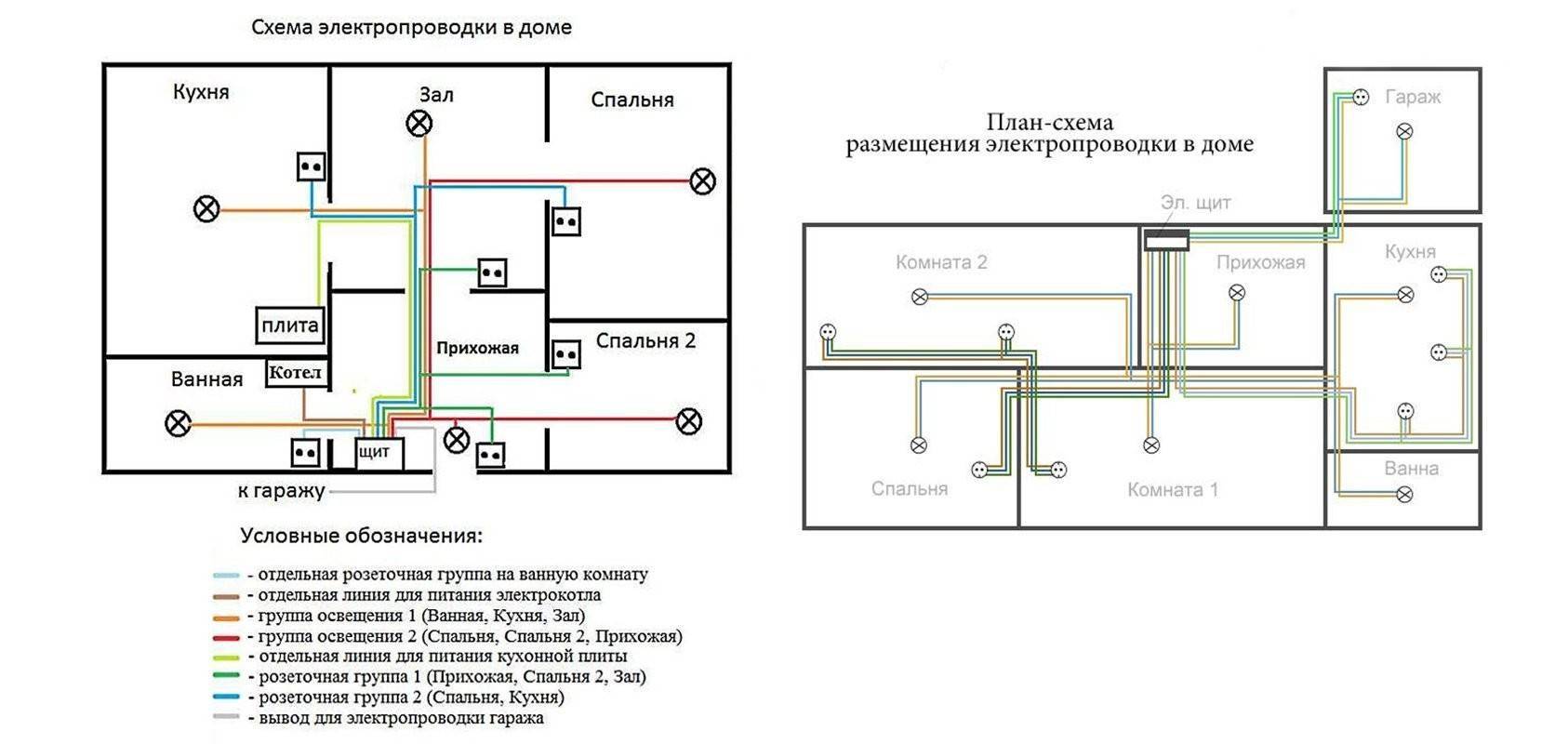

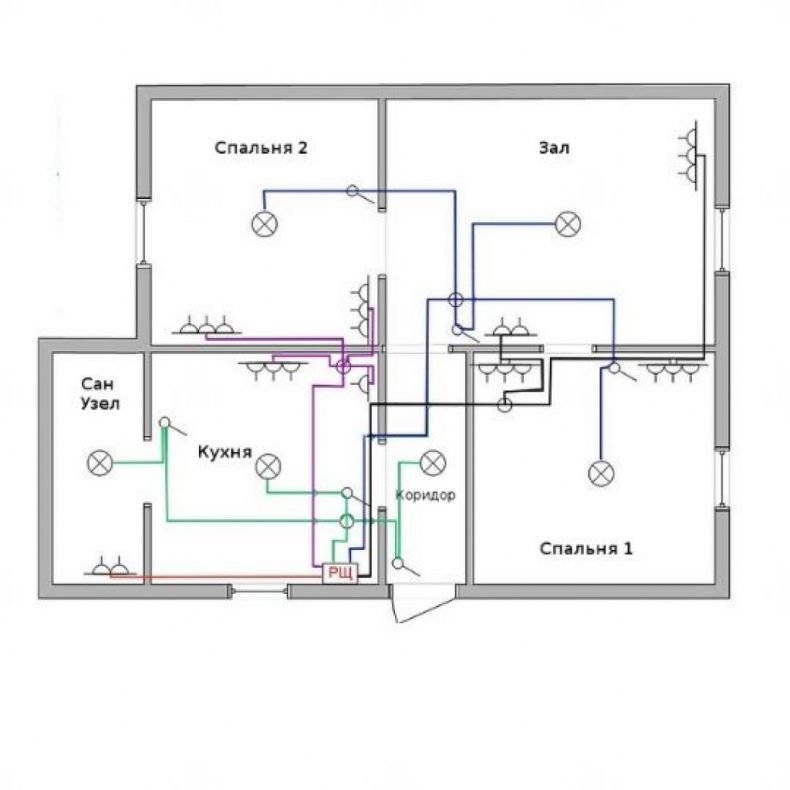

Пример нарисованной на плане схема электропроводки в деревянном доме
И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.
№6. Прокладка кабеля по комнатам
Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

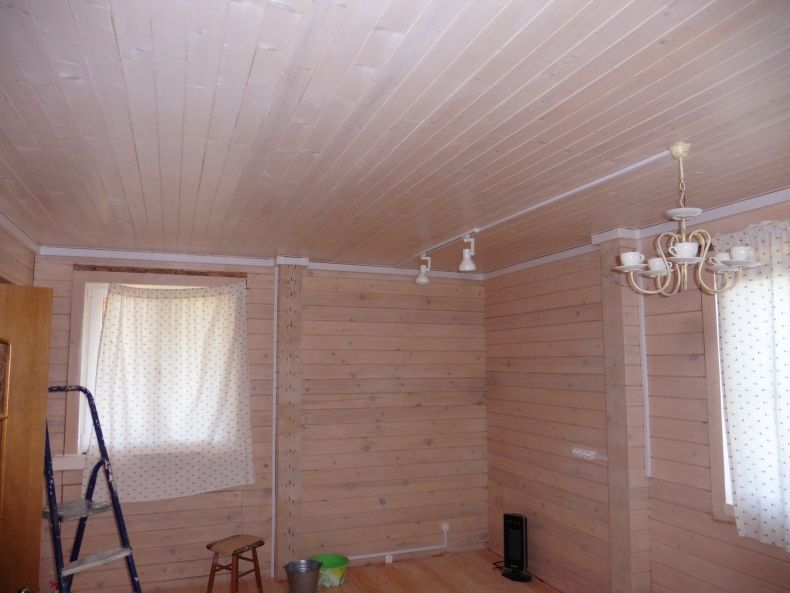

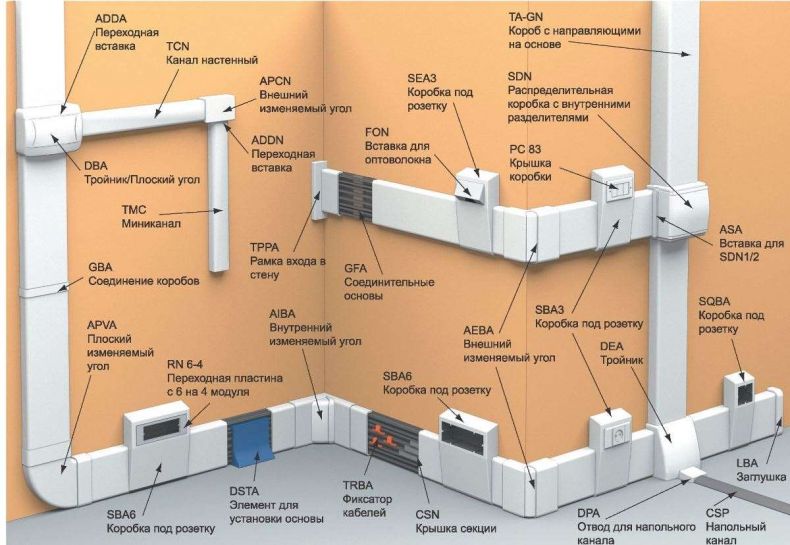

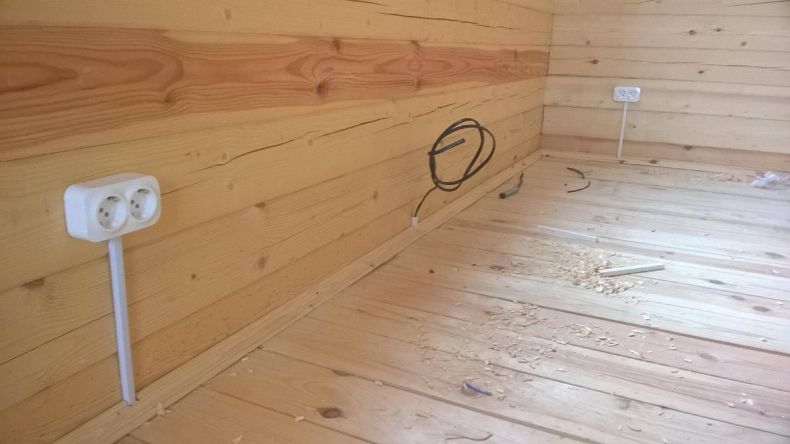

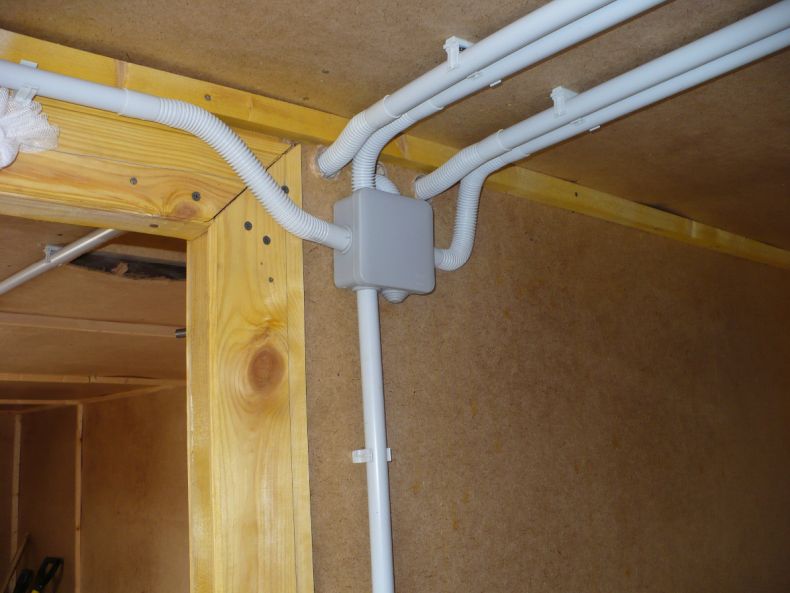

Открытая проводка в кабель-каналах
Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:
- выбирают кабель-канал, который соответствует количеству проводов и их сечению;
- снимают крышку и крепят коробку канала к поверхности на саморезы;
- в местах соединения кабелей ставят распределительные коробки;
- основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
- кабель укладывают в канал, закрывают крышкой;
- концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.
https://www.youtube.com/watch?v=eJSBBRaCJH0Video can’t be loaded because JavaScript is disabled: Электропроводка в деревянном доме своими руками. (https://www.youtube.com/watch?v=eJSBBRaCJH0)

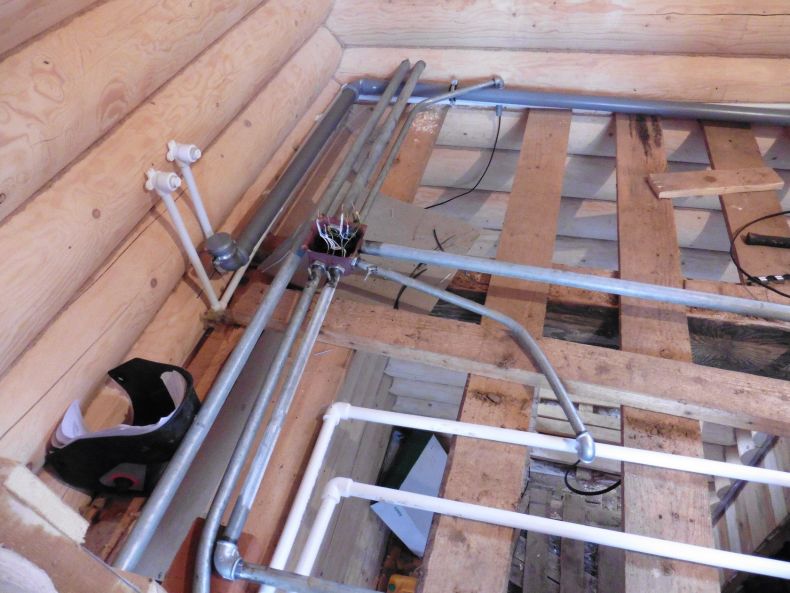

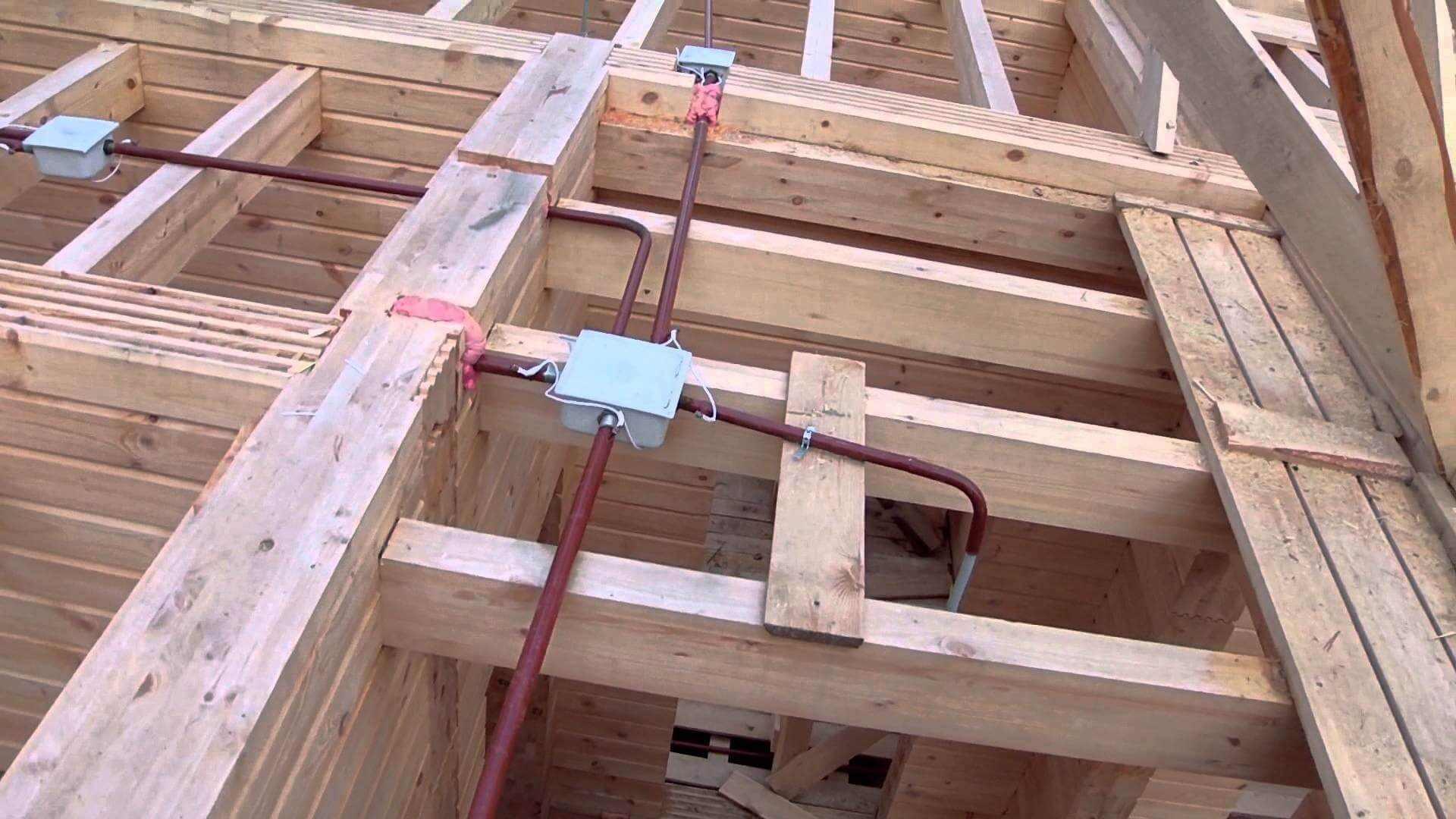

Внутренняя проводка в металлической трубе
Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:
- подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
- проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
- диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам – благодаря развальцовке трубы внутри гильзы;
- протягивают кабель сквозь трубу и проверяют изоляцию;
- соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.
Соединение проводов
В распределительных коробках провода могут соединяться одним из следующих способов:
- соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
- соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
- опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
- дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.
Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.
Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.
После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.
Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.
Статья написана для сайта remstroiblog.ru.
Проведение испытаний электропроводки
Установленная в здании электропроводка обязательно требует проверки после монтажа. Для этого проводят специальный комплекс испытаний проводки. Сначала электропроводка проходит визуальный осмотр, затем проводят замеры: измеряют сопротивление изоляции, прогружают автоматы, измеряют сопротивление заземляющего проводника, проверяют рабочее состояние УЗО. Чтобы провести все необходимые замеры, потребуется специальное оборудование, которое есть у работников электротехнических лабораторий. Тем более это касается случаев, когда вы приобретаете старый деревянный дом. Первым делом необходимо вызвать специалистов и проверить состояние электрической проводки в доме.
Лучшие электрокабеля для деревянного дома
При укладке проводов внутри частного деревянного дома допустимо использовать кабеля таких типов:
- ВВГ.
- ВБбШв.
- ПУНП.
- NYM.
Не каждому могут быть понятны эти значения, поэтому более подробно рассмотрим каждый из них.
Кабель ВВГ
Кабель с такой маркировкой, как правило содержит 2-5 жил из меди. Название провода означает такие его характеристики:
- Если впереди нет буквы “А”, значит внутренний проводника из меди.
- “В” в начале говорит о материале изоляции, которая была сделана на основе ПВХ.
- “В” в середине говорит о таком же материале внешней оболочки.
- “Г” в конце говорит об отсутствии защитного покрытия.
Реже встречается морозостойкая разновидность, с маркировкой в ВВГ-ХЛ. Для влажного и теплого климата существует вариант ВВГ-Т, стойкий к грибкам. Сечение сердечника может быть 1,5-240 мм2.
Кабель ПУНП
Использование кабеля такого типа редко выходит за пределы подключения обычных розеток и освещения. Значения букв его аббревиатуры расшифровываются так:
- Отсутствие первой буквы “А” сообщает нам о том, что проводник из меди.
- Далее “П” означает провод.
- Затем “У” — универсального и “Н” — назначения.
- И последняя буквы “П” — это форма, плоский.
Провод может содержать от 2 до 5 жил, не превышающих сечения в 4 мм2. Проводка из такого провода может укладываться как открыто, так и закрыто.
Электропровод бронированный ВБбШв
Такой проводник содержит бронированные медные жилы. Обычно их от 1 до 5, и их сечение может доходить до 240 мм2. Расшифровка название кабеля выглядит таким образом:
- “В” — изоляционный слой из пластика.
- “Б” — наличие бронированных стальных лент.
- “б” — без подложки.
- “Шв” — шланг из ПВХ, сделанный прессом.
Кабель не боится ни деформации, ни перепадов температуры. Основное направление применения, это места с риском получения механического повреждения.
Электрокабель NYM
Данное изделие практически не отличается от ВВГ. У него может быть от 2 до 5 цельных или витых жил, покрытых оболочкой из негорючего материала. Название можно расшифровать так:
- N — указание соответствия принятому немецкому стандарту.
- Y — изоляция такого проводника сделана из материала ПВХ.
- M — монтаж провода такого типа можно производить при любых условиях.
В стенах, которые будут зашиваться, может быть смонтирован как закрыто, так и открыто. Может быть проведен под землей с использованием дополнительной защитной гофры.
Какое сечение провода выбрать для 3 кВт
Чтобы определиться с нужным сечением кабеля для конкретной ветки, необходимо вычислить какая максимальная нагрузка в будущем будет через него проходить. Допустим, он будет не более 3 кВт и напряжение будет 220 В, тогда будет достаточно провода сечением 0,75 мм2.
Но такой расчет имеет место быть правильным только при открытом монтаже т не учитывает пусковые токи. Учитывая специфику подключаемого оборудования и вариант закрытого монтажа может понадобиться увеличить сечение вдвое.
Какое сечение провода выбрать для 6 кВт
При напряжении в 380 В, сечение должно быть 1 и 2 мм2 соответственно, но это при условии открытого монтажа и без учета повышенных пусковых токов. Для других условий увеличение сечения происходит по вышеописанному принципу.
Прокладываем электропроводку
При монтаже электропроводки в деревянном доме своими руками важно, чтобы все провода в стенах должны находиться внутри металлических гильз. Просверливаем отверстие и вставляем в него трубу так, чтобы края на 1 сантиметр выступали с каждой стороны стены (потолка). На края гильзы надеваем специальную втулку из пластика, чтобы защитить проводку от механического повреждения
На края гильзы надеваем специальную втулку из пластика, чтобы защитить проводку от механического повреждения.

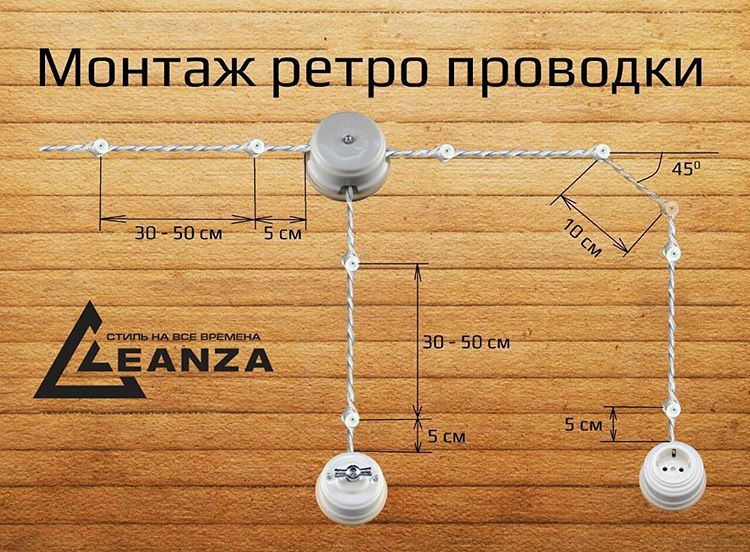

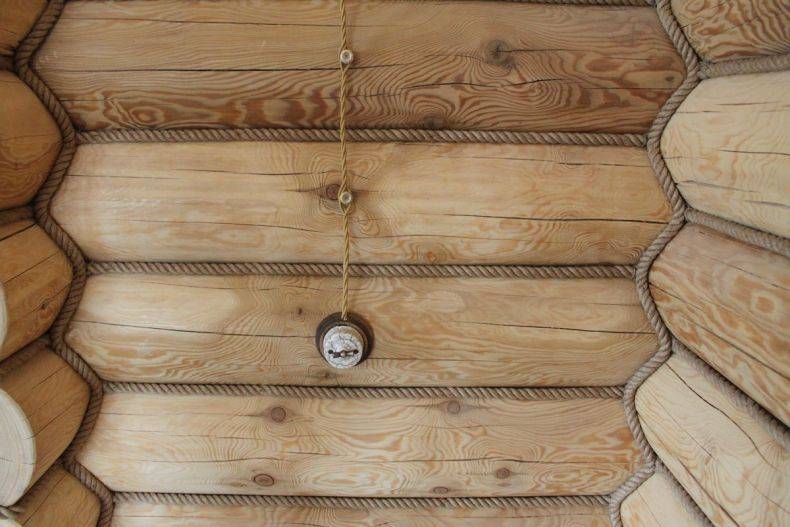

Открытую проводку советую уложить на фарфоровые изоляторы — получится интерьер в стиле «ретро»
Я так и сделал, получилось симпатично. Кабельные лотки, ПВХ-гофра и трубы показались ненадежными, а металлические трубы и рукава выглядели грубовато.
Мероприятия по подводу электричества
Подвод электрики на вводной автомат – очень ответственный момент в процессе монтажа. Об этом следует позаботиться не только при строительстве нового дома, но и реконструкции электросетей в старом.
Подвод силовой линий от ЛЭП может осуществляться одним из двух способов:
Любые подключения подводящей и домовой линий должны выполняться снаружи здания с использованием специальных зажимов. Участки прохода кабелей сквозь стены и перекрытия необходимо организовывать через трубу (металлическая гильза).
После соединения с подающей линией ЛЭП, проводка идет на входной распределительный щит (ВРУ). В базовом исполнении он включает:
- Защищенный короб или бокс с установочными местами под оборудование,
- Счетчик электроэнергии (опломбированный),
- Опломбированный вводной автомат,
- Автоматы групп электроснабжения.
Мощность вводного автомата рассчитывается с учетом суммарной потребляемой мощности сети дома, а групповых – минимальной мощности элементов группы.
Дополнительно щит управления может комплектоваться устройством УЗО для защиты от токов утечек.
Особые требования к безопасности

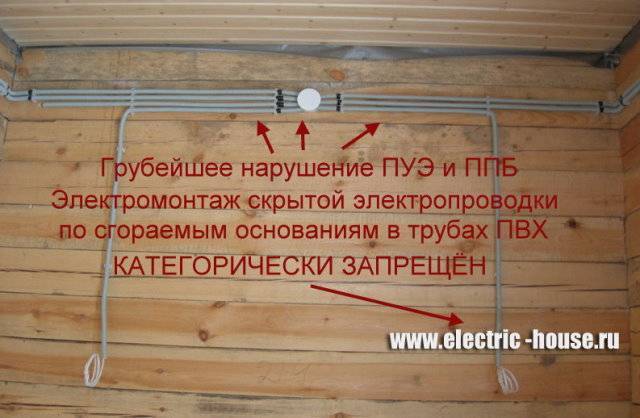

Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований ПУЭ-7 и соответствия ГОСТ Р 50571.1— 2009. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства электрики деревянного дома специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.
При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных трубах. Допускается укладка электропроводки в гофрированном металлорукаве, а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.
Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40%!е(MISSING)е внутренней полости. Толщина ее стенок должна соответствовать сечению токопроводящих жил согласно ВСН 370-93 или СП 31.110-2003 табл. 14.1. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить замер сопротивления изоляции. Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «нг-LS». К примеру, ВВГнг-LS. Импортным аналогом является кабель NYMнг-LS.
Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, как провести электропроводку в трубах, мы рассказывали в отдельной статье.
Наружная электропроводка
Наружная электропроводка — это кабель, проходящий по воздуху от центральной линии электропередач (ЛЭП) непосредственно к дому
Чему тут нужно уделить особое внимание? Проследите, чтобы кусок кабеля, который пройдет по наружной стене дома к распределительному щитку, находился на достаточно безопасной высоте. Ведь именно этот участок окажется без защиты
Как повысить безопасность этой части кабеля? Вот несколько вариантов:
- 1. Установить стальную трубу. Монтаж кабеля в такую трубу выполняется по технике пожарной безопасности. Трубу можно использовать, если от наружного соединения через стену к щитку — не более 3 м. Если же на пути кабеля — углы, повороты и т.д, то проложить трубу будет практически невозможно.
- 2. Установить защиту на входе. Снаружи дома на стене нужно поставить коробку с двухполюсным автоматом. Коробка выполнена так, чтобы в нее не проникала влага и пыль. Автомат защитит электропроводку от перегрузки, выключая подачу электричества при скачках. Место ввода от щитка в этом варианте может быть достаточно удалено. Удобно и практично. И все же, сам кабель, на вводе в дом из бруса, должен проходить через стальную трубу.
- 3. Установить защиту прямо на столбе, от которого подается напряжение. Этот вариант следует реализовывать при подключении ЛЭП. Инспектор электросети будет контролировать показания счетчика, размещенного снаружи дома, что очень удобно. А автомат электрозащиты устанавливается прямо на ЛЭП на столбе. Выполнить эту работу сможет исключительно профессиональный электрик с соответствующим доступом, и оплачивается она дополнительно.
Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.
Схема электропроводки.
Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.
Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:
Монтаж электропроводки.
После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.
1. Прокладка кабеля.
Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.
Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.
Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.
2. Монтаж распределительных коробок.
На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам). Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.
Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.

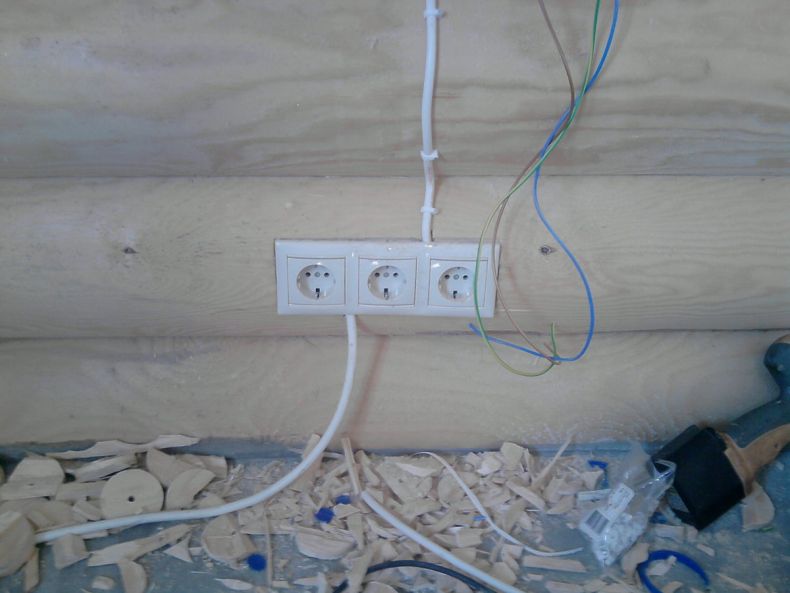

3. Монтаж выключателей и розеток.
В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.
Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.
Установка выключателей осуществляется аналогичным образом.
4. Установка светильников.
Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.
Только помните правило, что монтаж светильников одной группы производится параллельно!
5. Установка электрощитка.
От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.
Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.
Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.
6. Установка контура заземления.
При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?
- От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
- В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
- Используя металлическую проволоку, арматура соединяется между собой.
- От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
- На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.
Вот статья о том, как сделать заземление в частном доме.
Приблизительные расценки на электромонтажные работы в Москве и Подмосковье
| Вид работы | Стоимость (руб.) |
|---|---|
| Монтаж подрозетника в деревянной основе | 300 |
| Монтаж одной электроточки (под скрытую проводку) | 250 |
| Монтаж одной электроточки с внешней проводки | 200 |
| Замена старой электроточки | 250 |
| Монтаж распределительной коробки | 250 |
| Подготовка места под распределительную коробку | 250 |
| Установка розетки под телефон | 250 |
| Установка розетки под ТВ кабель | 250 |
| Установка розетки компьютерной сети | 300 |
Но даже с учётом дороговизны услуг, при отсутствии опыта выполнения электромонтажных работ устройство электропроводки лучше поручить профессионалам, так как цена даже незначительной ошибки может быть очень высока.
