Как правильно подключить провода к мультиметру своими руками

Подробная инструкция по измерению сопротивления

Чтобы точно снять параметры с измеряемого объекта, будь то обычные провода или сложная микросхема, прибор необходимо заранее подготовить к работе. И прежде всего проверяется заряд аккумуляторной батареи. Затем нужно правильно установить в устройство щупы и провести ряд настроек.

Подключаем щупы

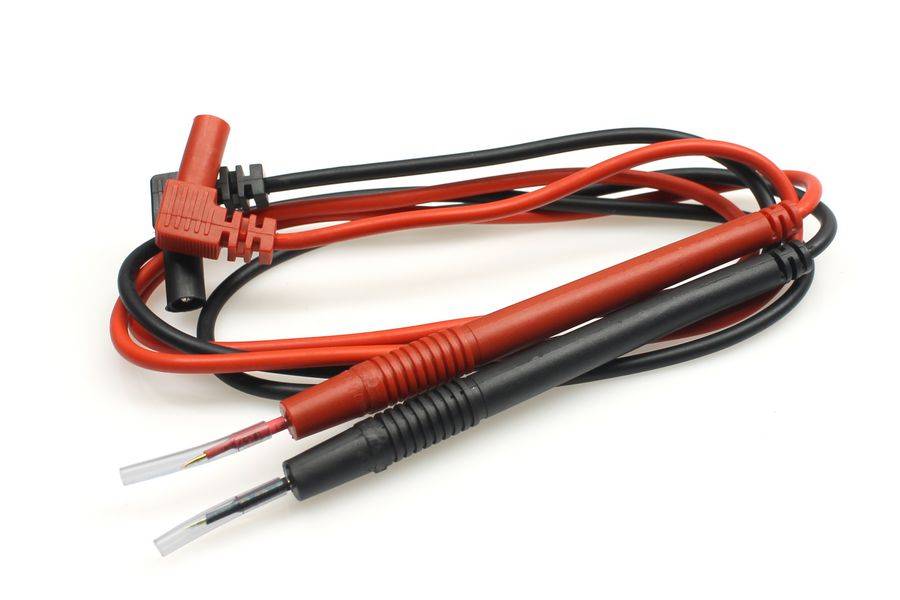

В комплектацию мультиметра входят два заостренных металлических стержня. Как правило, они до половины спрятаны под изоляционным пластиковым покрытием. Каждый из них подсоединен к проводу, который заканчивается штекером. Через него щуп можно подключить к различным портам на приборе.

Таких приемных разъемов мультиметр имеет четыре:

1. Общий (com).
2. Напряжение и сопротивление (V/Ω).
3. Сила тока (mA).
4. Сила тока свыше 200 mA (20 A max).

Щупы отличаются друг от друга только цветом. Один из них красный, другой – черный. При любых измерениях один из щупов всегда подключается к общему порту. И по негласному правилу для этих целей используют стержень с черной изоляцией. Но это не принципиально, хотя все инструкции к приборам ориентированы именно на такую позицию.

Выбор гнезда для красного щупа зависит от поставленных задач. Например, чтобы измерить сопротивление мультиметром, его нужно подключить к второму гнезду, промаркированному символами – V/Ω. При этом на щупы пойдет постоянное напряжение

Поэтому важно запомнить, что на черном будет плюс, а на красном – минус

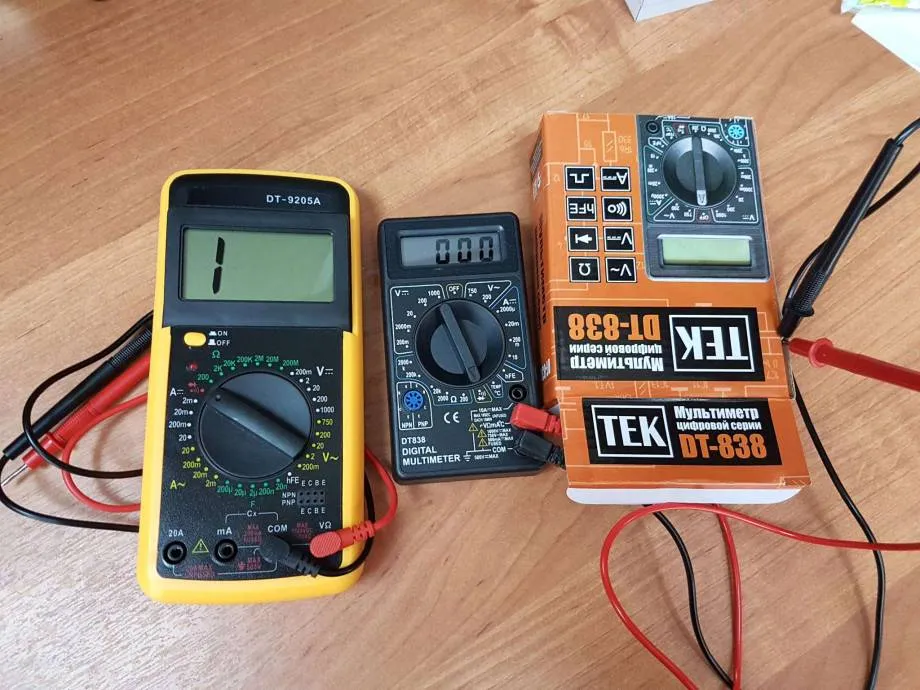

Выбирая для себя измерительный прибор настоятельно рекомендую проверить качество щупов. Для этого при включенном режиме на проверку сопротивления их нужно соединить друг с другом. Если данные на табло «скачут», то это говорит о плохих контактах. И такое устройство никогда не покажет точного сопротивления.

Правда, если в остальном прибор полностью устраивает будущего владельца (цена, интерфейс, удобность), то можно провести уже дома доработку. Поменять провода на более толстые с низким сопротивлением и добротно припаять их к стержням. Также подогнать разъемы портов под штекер.

Выбираем диапазон

Я не буду описывать весь прибор, поскольку разговор идет только о сопротивлении. Поэтому скажу сразу, что переключатель режимов нужно установить на позиции, обозначенной символом – Ω. А вот чувствительность прибора придется выбирать самостоятельно. И для этого нужно обладать минимальными знаниями примерного сопротивления материалов.

Как правило, в секторе «Ω» присутствуют 5 позиций:

• 200;
• 2000;
• 20K;
• 200K;
• 2000K.

Но, если вы даже не догадываетесь, на какую из них установить переключатель, не беда. Это при неправильном замере силы тока можно сжечь прибор. А измеряя сопротивление на мультиметре, навредить ему невозможно.

Есть правило. Всегда выбирается наибольшая позиция, ближайшая к предполагаемой. А потом смотрят на дисплей. Если на нем показана «1», то значит мы завысили предположительное значение. Когда появилось два нуля перед какой-нибудь цифрой – значит занизили, и нужно подниматься по позициям.

А новичкам я советую действовать так. Переключатель устанавливается на отметке «2000К», а затем понижают настройки. Когда единица сменится на какие-то конкретные цифры, то это и есть искомый результат.

Последовательность действий при измерении

Рассмотрим, как замерить сопротивление мультиметром, совершая последовательные действия:

1. Щуп с черной изоляцией подключается к порту «com».
2. Красный – в разъем «V/Ω».
3. На переключателе выбирается самая большая позиция из сектора «Ω».

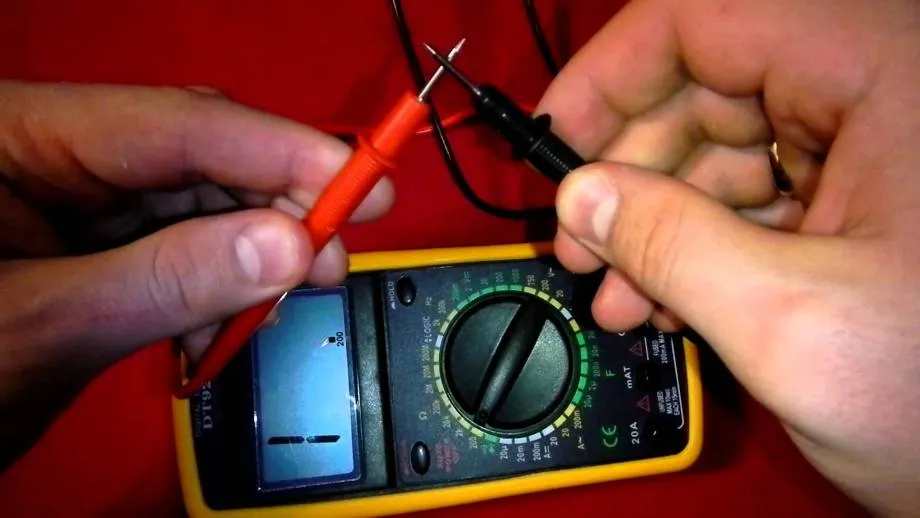

4. Щупы прикладываются друг к другу. Дисплей должен показать какое-нибудь мизерное значение.
5. Исследуемая цепь (элемент) обесточивается.
6. Щупами прикасаются к концам цепи.
7. Если на дисплее возникла единица, то понижают настройки и повторяют процедуру.

При измерении сопротивления полупроводников (диоды, транзисторы) всегда необходимо помнить о полярности. Например, на диоде черный щуп должен касаться катода, а красный – анода. А если при проверке резистора в любом диапазоне появляется только «1», то это говорит о сгоревшей детали. А когда в ней произошло межвитковое замыкание, то значения будут значительно ниже предполагаемых.

Подсоединение штекеров

Чтобы изготовить самодельные щупы, необходимо соединить провода со штекерами и зажимами. При умении паять и наличии всех необходимых инструментов процедура займет не более получаса.

Цвет штекера, провода и зажима желательно подбирать одинаковый, чтобы один щуп был, например, полностью красным, а второй полностью черный. В этом случае мультиметром будет удобно пользоваться, и легко соблюдать полярность при измерениях.

Для начала следует завести провода в «бананы», через которые и будет происходить их подключение к мультиметру. Соединение со штекером не вызывает особой сложности.

Из «банана» выкручивается болтик, после чего внутрь можно заводить провод, конец которого заранее зачищен. Затем нужно закрутить болтик, тем самым надёжно зафиксировав провод внутри. Такую же операцию проделывают с другим проводом. На этом «бананы» можно считать подсоединёнными.

Подсветка мультиметра

Функция которой не хватает мультиметру в плохо освещенных местах — подсветка дисплея. Решить эту проблему не сложно, достаточно применить:

• 2 светодиода последовательно припаянных друг к другу
• отражатель — обыкновенная золотинка от жвачки
• микровыключатель любого типа

Проделываете в корпусе сбоку отверстие для выключателя. Приклеиваете отражатель под дисплеем индикации и припаиваете два проводка к контактам кроны.

От них подается питание на выключатель и далее на светодиоды. Конструкция готова.

В конечном результате самодельная доработка подсветки мультиметра будет выглядеть вот так:

Батарейка с подсветкой будет расходоваться значительно быстрее, поэтому не забывайте отключать выключатель когда естественного освещения будет вполне достаточно.

Подгонка и монтаж

Чтобы сделать тестер точным, нужно подогнать номиналы резисторов. Эта часть работы самая кропотливая. Подготовим плату для монтажа. Для этого надо расчертить ее на квадратики размером сантиметр на сантиметр или немного меньше.

Затем, сапожным ножом или чем-нибудь подобным по линиям прорезается медное покрытие до основы из стеклотекстолита. Получились изолированные контактные площадки. Отметили, где будут расположены элементы, получилось подобие монтажной схемы прямо на плате. В дальнейшем, к ним будут припаяны элементы тестера.

Чтобы самодельный тестер выдавал правильные показания с заданной погрешностью, все его компоненты должны иметь характеристики по точности такие же, как минимум, и даже выше.

Внутреннее сопротивление катушки в магнитоэлектрическом механизме микроамперметра будем считать равным заявленным в паспорте 3000 Ом. Количество витков в катушке, диаметр провода, электропроводность металла, из которого сделана проволока известны. Значит, данным завода-изготовителя верить можно.

А вот напряжения батареек на 1,5 В могут немного отличаться от заявленных производителем, а знание точного значения напряжения потом потребуются для измерения тестером сопротивления резисторов, кабелей и других нагрузок.

Правила проведения измерений

Любая работа, связанная с электросетью и электричеством, должна выполняться соблюдением техники безопасности. Следует придерживаться следующих требований:

• Работать внимательно, аккуратно, всегда проверять правильность включения щупов и выбора режима.
• Нельзя браться за щупы двумя руками. При наборе с напряжением, если произойдет пробой изоляции, электрический ток пройдет через тело человека и самую опасную область – сердце. Поэтому лучше одной рукой устанавливать первый щуп, потом ей же второй. В таком случае риски снижаются.

Замеры неизвестных величин начинаются с выставления максимального предела. Потом по мере необходимости значение снижается на разряд

Также важно не забывать, что в режиме амперметра переставлять придется и красный щуп в другой разъем.
Важно помнить, что все мультиметры отличаются, и у каждой модели могут быть свои особенности работы. Поэтому перед началом измерений нужно внимательно ознакомиться с инструкцией по эксплуатации.
Нужно внимательно относиться к проведению измерений

Нужно давать время на разрядку элементов схемы, так как остаточного заряда может хватить для получения электрического удара или поломки тестера.
Нужно соблюдать правильность подключения мультиметра в том или ином режиме. Амперметр должен подключаться последовательно, то есть становиться частью цепи. Вольтметр включается параллельно. Для измерения сопротивления внешнее питание не требуется. Замер сопротивления под напряжением запрещен!
Производит измерения нужно максимально быстро. При необходимости результат фиксируется кнопкой hold. Длительное измерение приводит к быстрой разрядке источника питания и нагреву компонентов схемы.

Соблюдение правил обязательно для правильного проведения процедуры измерения.

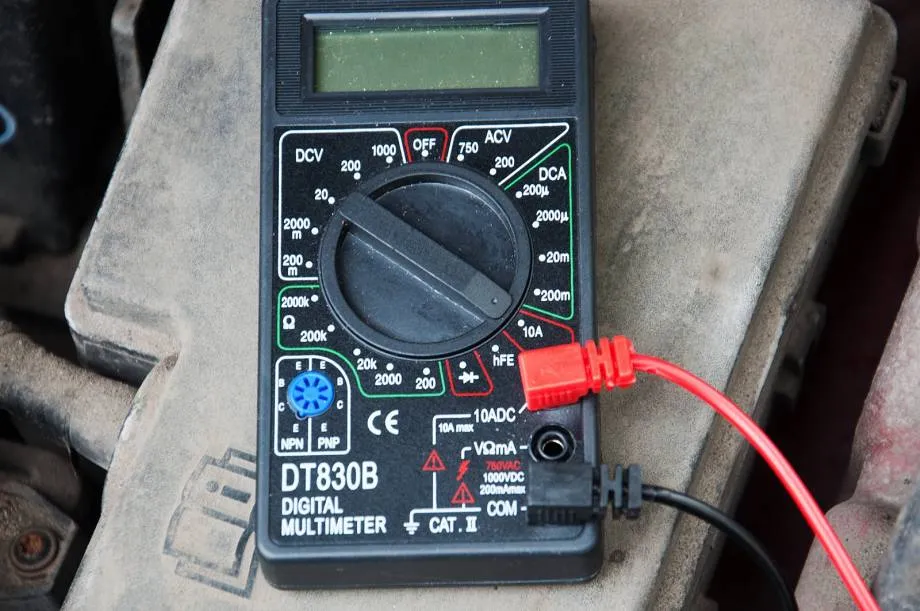

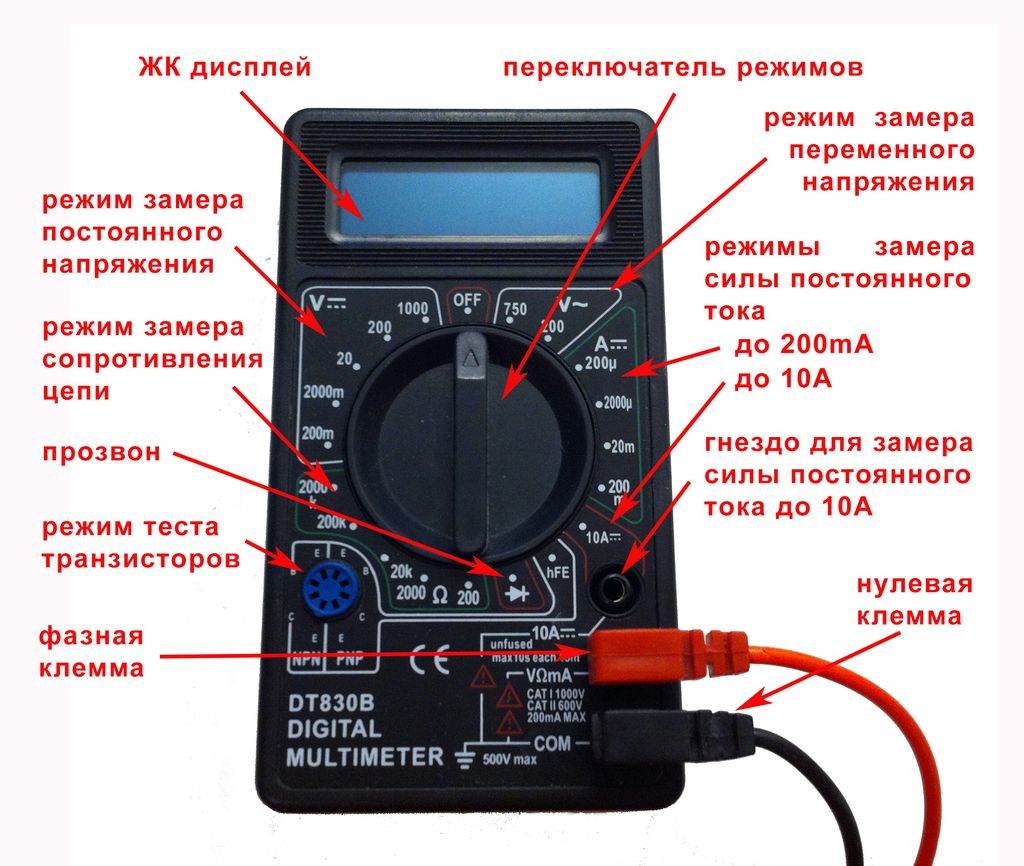

Конструкция мультиметра и маркировка прибора

Внешне это прямоугольный пластиковый короб, где вверху с лицевой стороны находится дисплей. Под ним расположены органы управления и информация о режимах тестирования. Головным устройством для установки режима является круговой переключатель.

Вокруг находятся обозначения параметров, активируемых при повороте ручки. Отдельно вынесено гнездо для подключения транзисторов с целью тестирования. Также есть разъемы для щупов с изолированными рукоятками, которые также идут в комплекте вместе с проводами.

Есть тестеры, которые имеют англоязычные отметки. Например, когда нужно переключить напряжение с постоянного на переменное, необходимо переключить режим с V- на V~. Замеры силы тока также требует предустановки его типа: A- (постоянный) и A~ (переменный) ток. Отдельно вынесен переключатель для тестирования сопротивления. Положение переключателя – Ω.

Также используются специальные аббревиатуры:

• ACV (alternating current voltage) – переменное напряжение, оно же напряжение переменного тока;
• DCV (direct current voltage) – постоянное напряжение (напряжение постоянного тока);
• DCA (direct current amperage) – постоянный ток (измерение силы);
• Ω – сопротивление электрической сети или устройства;
• 10А – для измерения постоянного тока в пределах 10 А. Подключается плюсовый (красный) щуп;
• VΩmA или VΩ, V/Ω – для оценки сопротивления, напряжения, силы тока до 200 мА, прозвонки диодов и проводов. Подключается плюсовый щуп;
• COMMOM (COM) – общий, в него подключается минусовый (синий или черный) щуп.

20 А max – это режим, применяемый для цепей с силой тока более 10 Ампер. Этот разъем встречается не на всех моделях, а только на специализированных, которыми пользуются на производствах. А чтобы не запутаться, в литературе и информационных публикациях «для чайников» и профессионалов, установлена специальная классификация. Описывая, как правильно измерить тестером тот или иной параметр, авторы предполагают, что красный провод с наконечником подключается к «плюсу», тогда как синий или черный – соответственно «минус».

В качестве дополнительного оборудования в комплект поставки могут идти различные выносные датчики, например, для замера температуры. Также прикладываются различные шнуры для подключения к сетям с разными рабочими параметрами. Есть модификации с ударопрочным корпусом. Также несложно найти прибор с защитой от воды, влаги, пыли. Они стоят немного дороже, но приспособлены для работы вне дома.

Если же планируется использование исключительно в мастерской, где всегда чисто и сухо, переплата нецелесообразна. В любом случае при выборе учитывают и эти качества.

Измерительные работы

Пора от слов перейти к делу. Узнаем, как делать измерения с помощью мультиметра и использовать дополнительные возможности прибора. Каждое действие будет проиллюстрировано картинкой. Но для лучшего представления посмотрите видео по теме.

Измерение тока

Измерение силы тока мультиметром производится в следующем порядке:

1. Черный щуп подключите к порту, обозначенному «СОМ», а красный – в гнездо до 200 мА или от 200 мА до 10 А. Если вы не знаете, какая сила тока в цепи, красный щуп устанавливайте в порт 10 А (или больше, если такой предусмотрен на вашем приборе). Если уверены, что ток может превысить 100 миллиампер, тоже подойдет 10 А. А если известно, что он менее 100 миллиампер (десятки мА, мкА и даже нА), то установите красный щуп в гнездо mAVΩ;
2. Установите режим измерения постоянного или переменного тока (обозначения их вы уже знаете). Если электрическая цепь питается от аккумулятора или батарейки – ставьте DC-режим (постоянный ток), в противном случае – АС-режим;
3. Подключите щупы в разрыв цепи, в которой измеряете ток, так, чтобы стержень с красным проводом был соединен с положительным полюсом батарейки, а черный – с отрицательным;
4. Если диапазон не ставится автоматически, то настройте его вручную. Для этого повращайте переключатель в секторе, предназначенном для измерения тока. Сначала поставьте на максимальное значение. Если дисплей показал «0», то диапазон нужно уменьшить. Если результат опять «0», уменьшайте рамки измерений до тех пор, пока дисплей не начнет показывать переполнение («OL», «OVER» или просто «1»). Если произошло переполнение, значит, нужный вам диапазон на один шаг выше. Переведите переключатель в установленные рамки и снимите показания с дисплея.

Если вы измеряете переменный ток, не нужно соблюдать полярность. За время, пока вы делаете замер, ток изменит свое направление не один десяток раз. Именно поэтому существует специальный измерительный режим для переменных величин.

Определение напряжения

А как проверить напряжение мультиметром? Для этого:

Щуп черного цвета воткните в общий разъем (СОМ), а красный – в тот, у которого в надписи присутствует английская буква V;
Выберите режим измерения напряжения (определите, постоянный или непостоянный ток). Если вы делаете измерения в цепи, запитанной от гальванического элемента, то режим должен быть постоянный (DC или сплошная линия с пунктиром), иначе – переменный (АС или волнистая линия);
Подключите мультиметр параллельно к тому элементу в цепи, в котором замеряете напряжение. На рисунке ниже напряжение измеряется в лампе

Обратите внимание, что черный щуп подключен с отрицательной стороны источника питания, а красный – с положительной. Если при измерении напряжения поменять полюса, ничего страшного не произойдет

Показания будут достоверными, но результат будет иметь отрицательный знак.

Как и в случае с измерением силы тока, при отсутствии автоматического подбора измерительного диапазона, его выбирают вручную. Используется тот же принцип: если на дисплее «0», уменьшите диапазон, пока не начнут появляться результаты. Если появилась одна из надписей, обозначающих переполнение, то увеличьте границы измерения.

Замеры сопротивления

Чтобы замерить сопротивление на участке цепи:

1. Черный щуп подключите к общему разъему мультиметра «СОМ», а красный воткните в тот, в надписи которого присутствует символ «Ω»;
2. Установите измерительный диапазон. Если не знаете, какое примерно значение сопротивления в цепи, поставьте максимальный;
3. Перед тем как проверить сопротивление мультиметром отсоедините от источника питания интересующий вас участок. Посмотрите на картинку ниже: лампочка была отсоединена от батарейки перед произведением замера сопротивления. Если же цепь, в которой вы будете определять сопротивление, имеет ключ (кнопку включения), то можно не разбирать ее, а просто разомкнуть (перевести кнопку в положение «выключено»);
4. Затем коснитесь щупами концов участка цепи, полярность при этом никакой роли не играет;
5. Запомните показания дисплея.

О форме и размерах «фирменных» проводов для мультиметра

При работе с мультиметром не обойтись без проводов. Однако не любые провода подходят для подключения к измерительным приборам. Лучше всего использовать «фирменные» провода, которые поставляются в комплекте с мультиметром или приобретаются дополнительно у производителя.

«Фирменные» провода представляют собой два одинаковых провода различных цветов, соединенных с коннекторами. Коннекторы входят в розетки мультиметра, а на другом конце проводов расположены различные щипцы или зажимы для подключения к измеряемым объектам.

Длина и сечение проводов также имеют значение для точности измерений. Провода «фирменных» комплектов обычно имеют длину около 1 метра и сечение 0,2 мм². Если же вам нужны более длинные провода, рекомендуется приобретать их у производителей мультиметров, они будут точно соответствовать требованиям к измерительным проводам.

Установка проводов на мультиметр производится в соответствии с инструкцией, а подключение другого конца проводов к измеряемым объектам — в соответствии с современными стандартами безопасности. При сохранении всех практических моментов мультиметр с «фирменными» проводами станет незаменимым инструментом для проверки электрических цепей, как дома, так и на производстве.

Замена провода и щупов мультиметра

В первую очередь с чем сталкивается 99% пользователей дешевых китайских мультиметров — это выход из строя некачественных щупов для замеров.

1. Во-первых, кончики щупов могут поломаться. Когда прикасаетесь для измерения к окисленной или слегка ржавой поверхности, чтобы появился надежный контакт, эту поверхность нужно слегка зачистить. Удобнее всего это конечно сделать с помощью самого щупа. Но как только начинаете шкрябать, в этот момент кончик может обломиться.
2. Во-вторых, сечение проводов идущих в комплекте также не выдерживает никакой критики. Мало того, что они хлипкие, так это еще будет влиять на погрешность работы мультиметра. Особенно когда сопротивление самих щупов при замерах играет существенную роль.

Чаще всего излом провода происходит в местах подсоединения на втычном контакте и непосредственно на пайке острого наконечника щупа. Когда это произойдет вы удивитесь насколько проводок внутри действительно тонкий. А между тем мультиметр должен быть рассчитан на измерение токовых нагрузок до 10А! Как это можно сделать с помощью такого провода не понятно.

Вот реальные данные замеров тока потребления для фонариков, выполненные с помощью стандартных щупов идущих в комплекте и с помощью самодельных щупов сечением 1,5мм2. Разница погрешности как видите более чем существенная.

Втычные контакты в разъемы мультиметра также со временем разбалтываются и ухудшают общее сопротивление цепи при измерениях.

В общем однозначный вердикт всех владельцев мультиметров DT830 и других моделей — щупы необходимо дорабатывать или менять сразу же после покупки инструмента.

Если вы счастливый обладатель токарного станка или у вас есть знакомый токарь, то ручки щупов можно изготовить самостоятельно из какого-нибудь изоляционного материала, например кусков ненужного пластика.

Наконечники щупов делаются из заточенного сверла. Сверло само по себе закаленный металл и им можно спокойно соскабливать любой нагар или ржавчину без риска повредить щуп.

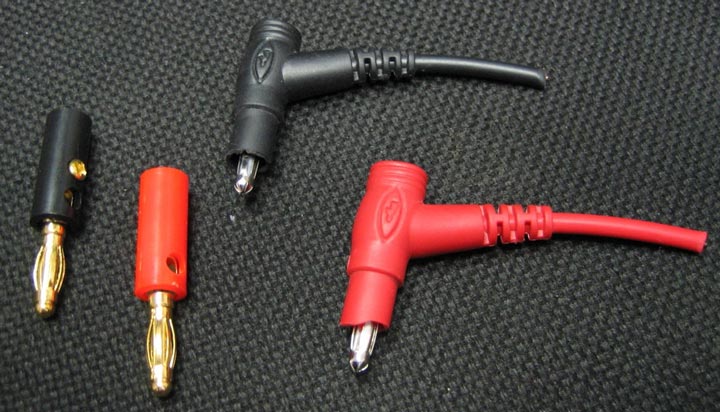

При замене втычных контактов лучше всего использовать вот такие штекеры применяемые в аудио аппаратуре под гнезда динамиков. Если уж совсем колхозить или других вариантов под рукой нет, то в крайнем случае можно применить обычные контакты из разборной вилки. Они также идеально подходят под разъем на мультиметре. При этом не забудьте заизолировать термотрубкой концы, которые будут торчать снаружи мультиметра, в местах пайки проводов к вилке. Когда возможности самостоятельно изготовить щупы нет, то корпус можно оставить прежний, заменив лишь провода.

При этом возможны три варианта:

• заказать в Китае по дешевке силиконовые провода

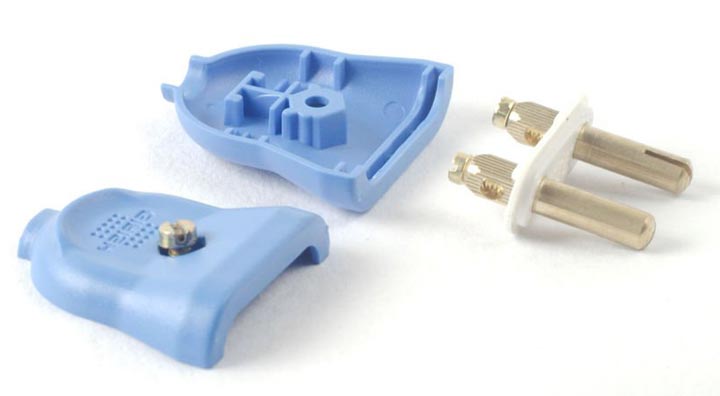

• использовать гибкие провода от старых электробритв
• купить в радиомагазине аудиокабель сечением 1,5мм2

После замены такие провода очень легко будут собираться в пучок и при этом не путаться. Во-вторых, они рассчитаны на огромное количество изгибов и переломятся не раньше чем выйдет из строя сам мультиметр. В третьих погрешность измерений из-за их большего сечения по сравнению с оригинальными будет минимальна. То есть везде сплошные плюсы.

Если будете делать длинные провода до 1,5м, с учетом всех мест соединений, сопротивление на них может доходить до нескольких Ом! Те, кто не хочет заниматься самоделками, может заказать уже готовые качественные силиконовые щупы с множеством наконечников на АлиЭкспресс здесь.

Чтобы новые щупы с проводом занимали минимум места, можно их скрутить спиралью. Для этого новый провод наматывается на трубку, оборачивается изолентой для фиксации и все это дело прогревается строительным феном в течении пары минут. В итоге получаете вот такой результат.

В дешевом варианте такой фокус не пройдет. А при использовании для разогрева строительного фена изоляция и вовсе может поплыть.

Разновидности щупов по качеству

1. Бюджетные (любительские, базовые);
2. Фирменные (профессиональные).

Бюджетные

Самые дешевые щупы, которые входят в состав почти всех низких по стоимости мультиметров, снабжены изоляционной основой провода из поливинилхлорида (ПВХ), а держатели наконечников и штекерные элементы в них выполнены из пластмассы.

Внутрь удерживающей части к электроду из стали крепится высокотонкий провод, что не гарантирует долговечность изделия при неаккуратном обращении, так как эти наконечники зачастую могут оторваться, а кабель попросту оборваться. Отремонтировать вышедшие из строя бюджетные варианты щупов проблематично.

В разных моделях мультиметров щупы могут иметь различную посадочную глубину штекерного элемента и длину электрода. Толщина же электрода во всех изделиях одинаковая – 4 мм, что не позволяет использовать такие щупы при некоторых видах работ и измерений.

Базовые щупы из ПВХ в комплекте с измерителем электрических величин

Кроме этого не стоит забывать о минусах, присущих изоляции из ПВХ материала, которые заключаются в нижеследующем:

• кабеля щупов сохраняют свою форму при долгом нахождении в смотанном виде – неудобство при использовании;
• такая изоляция боится высоких температур и может легко повредиться тем же паяльником – низкая термостойкость;
• низкие температуры делают изоляцию жесткой, что может привести к деформации и трещинам на кабеле – боязнь мороза.

Фирменные

Щуп для мультиметра может быть исполнен из разнородных материалов. Надежные и высококачественные щупы, что применяются в профессиональных целях, должны соответствовать нижеследующим характеристикам:

• Провод для мультиметра должен быть исполнен из высокогибкой основы;
• Вход держателя для наконечника должен также быть гибким и обладать герметичностью, а жила в нем должна накрепко сидеть и противостоять непреднамеренным рывкам;
• Основание удерживающего элемента должно обладать низким коэффициентом скольжения, чтобы во время эксплуатации было комфортно держать щупы в руке. Для этого держатели должны быть покрыты дополнительным материалом, например, резиной или синтетическим каучуком.

Интересно знать. Самые популярные у профессионалов и электриков-любителей щупы изготовлены из силикона, так как обладают всеми требуемыми характеристиками.

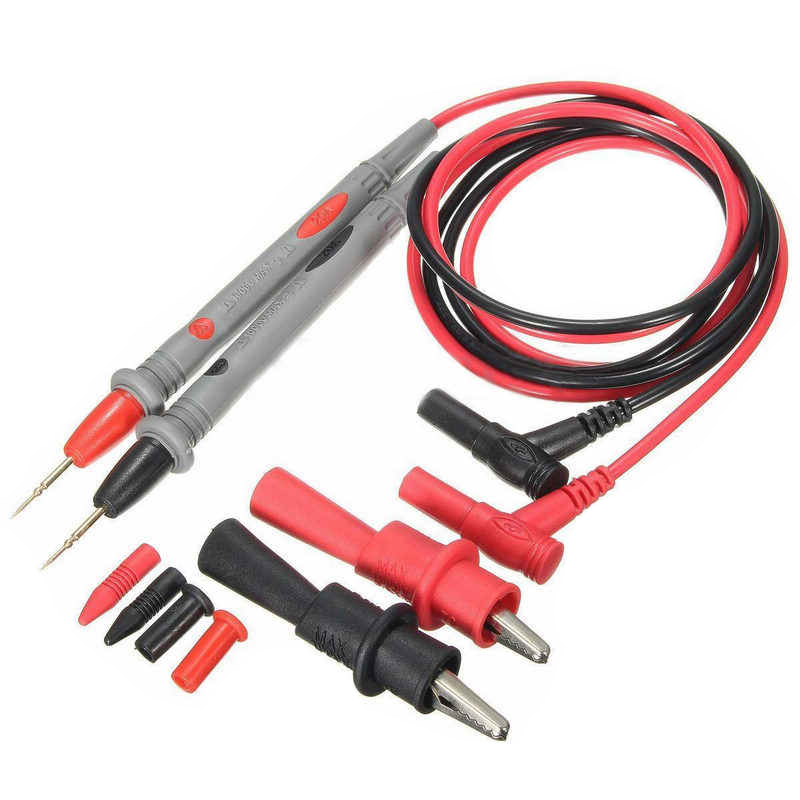

Профессиональные щупы в большинстве случаев комплектуются специальными защитными колпачками для электродов и штекеров, которые препятствуют попаданию в элементы изделия грязи, а также защищают человека от получения колотых повреждений.

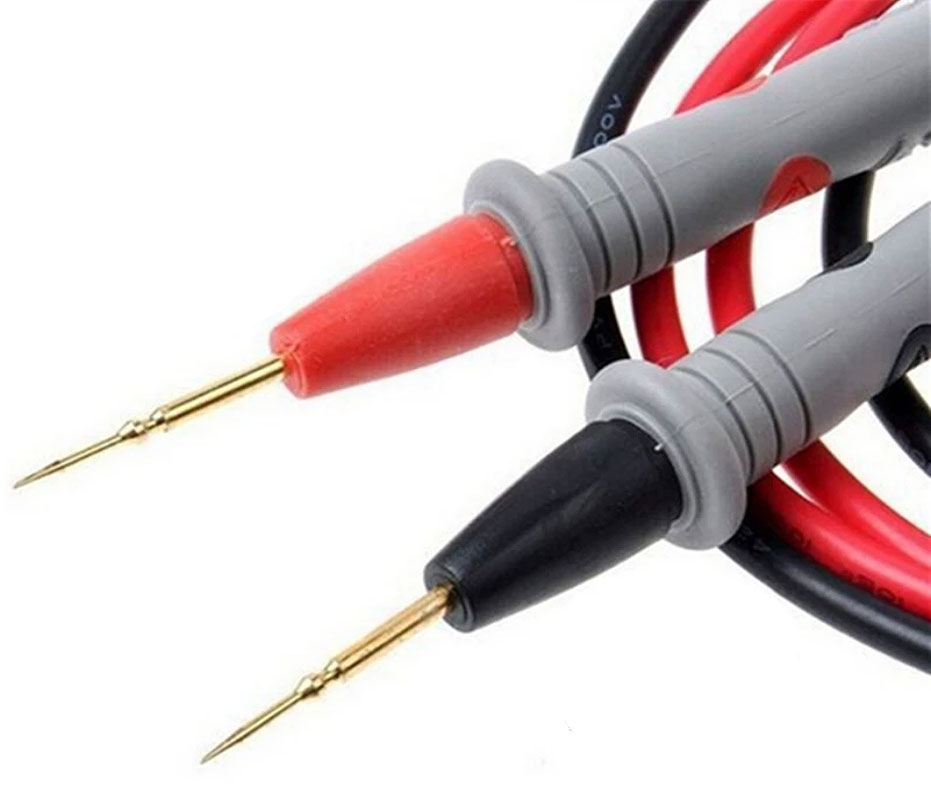

Внешний вид профессиональных щупов Fluke

Важно! Зачастую вводы держателей исполнены из пластика. Нужно следить, чтобы в таких изделиях на удерживающем элементе были выполнены определенные выемки, обеспечивающие нужную гибкость конструкции. Кабель таких изделий отличается высокими показателями гибкости, прочности, устойчивости к непреднамеренным рывкам и не трескается при эксплуатации на морозе

Кабель таких изделий отличается высокими показателями гибкости, прочности, устойчивости к непреднамеренным рывкам и не трескается при эксплуатации на морозе.

Рекомендуется заменять базовые щупы для мультиметра на профессиональные изделия от фирм: Fluke, Extech, UNI-T и другие. При неисправности, например, обрыве, возможен простой ремонт изделий этих фирм.

Универсальные щупы

Эти изделия – самые простые и дешевые. Ими комплектуется большинство недорогих моделей мультиметров. Кабели этих элементов снабжены ПВХ изоляцией, а штекеры и держатели наконечников изготовлены из пластмассы. Изнутри держателя к стальному электроду прикреплен тонкий провод. Такие наконечники легко могут оторваться при недостаточно аккуратном обращении. Понятно, что о долговечности и высокой надежности здесь говорить не приходится.

Различные модели универсальных контактов имеют неодинаковую длину центрального электрода штекера и выступающей части его корпуса. Отличаются они и по посадочной глубине штекера.

Замена кроны в мультиметре на литий ионный аккумулятор от телефона

В последние годы стала очень популярной переделка мультиметра по замене питания с оригинальной кроны на литий ионную батарейку от сотовых телефонов и смартфонов. Для этих целей помимо самого аккумулятора понадобится зарядно-разрядные платы. Покупаются они на Алиэкспрессе или других интернет магазинах.

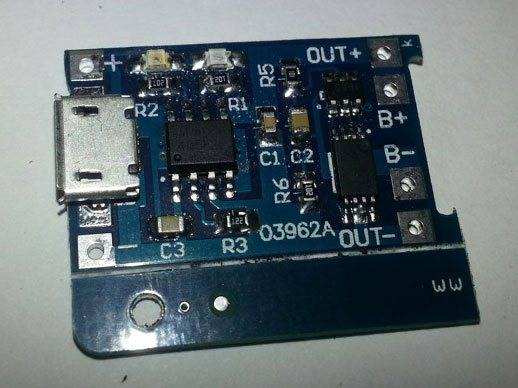

Плата защиты от переразряда у подобных элементов питания изначально встроена в батарейку в верхней ее части. Нужна она чтобы аккумулятор не разрядился свыше номинально допустимых норм (примерно 3 Вольт и ниже).

Зарядная же плата не дает перезарядить аккумулятор свыше 4,2 Вольт (ссылка на aliexpress).

Кроме этого понадобится плата повышающая напряжение от 4В до необходимых 9В (ссылка на aliexpress).

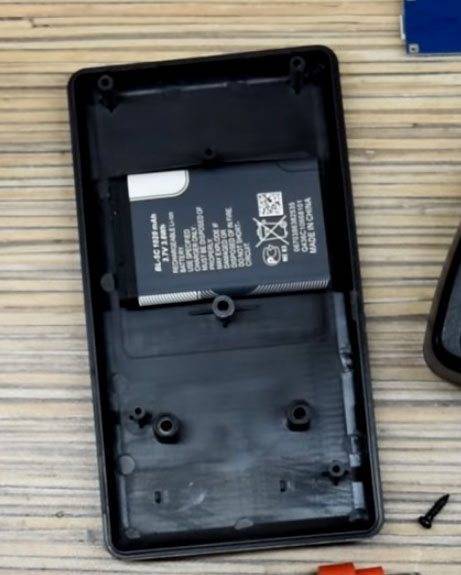

Сама батарейка компактно помещается на задней крышке и нисколько не мешает ее закрытию.

Предварительно на повышающем модуле необходимо выставить выходное напряжение в 9 Вольт. Подключаете его проводками к еще не переделанному мультиметру и отверткой выкручиваете требуемое значение.

В корпусе под зарядный разъем микро или мини usb придется проделать отверстие.

Сам повышающий модуль располагается в месте где должна стоять крона.

Обязательно позаботьтесь о том, чтобы проводки от модуля до батарейки были необходимой длины. В будущем это позволит без проблем снимать крышку, и располовинив корпус, заниматься при необходимости внутренней ревизией мультиметра.

После размещения внутри всех деталей остается запаять проводки согласно схемы и залить все термоклеем, чтобы ничего не шевелилось при перемещении прибора.

Термоклеем желательно залить не только корпус, но и контакты с проводами, чтобы продлить их срок службы.

Существенным недостатком такого мультиметра на литий ионном аккумуляторе является его работа, а вернее не работа при отрицательных температурах.

Стоит вашему мультиметру полежать в багажнике машины или в сумке зимой в течение длительного времени, и вы сразу же вспомните о батарейке кроне.

И задумаетесь, а была ли полезна такая переделка? Решать в конечном итоге конечно же вам, исходя из условий эксплуатации прибора.
