Как правильно выбрать сечение для провода заземления

Провод фазы

Этот провод в зависимости от производителя маркируется следующими цветами:

• белый;
• бирюзовый;
• черный;
• коричневый;
• розовый;
• красный;
• фиолетовый;
• оранжевый.

Самые распространенные цвета для обозначения фазы – черный, белый и коричневый.

Несмотря как бы то ни казалось простоту, цветовое обозначение обладает рядом характерных признаков, которые провоцируют у электриков-новичков ряд определенных вопросов:

1. Что такое PEN?
2. Как определить фазу, заземление и ноль, если изоляция имеет не унифицированную окраску или же вообще бесцветна?

Рассмотрим каждый пункт по отдельности.

Что собой представляет PEN? Система заземления типа TN-C, которая на сегодняшний день сильно устарела, рекомендует совмещать заземление и нейтраль. Главное достоинство такой системы – это быстрота осуществления электромонтажных работ. Минус такой системы состоит в том что, это довольно большая вероятность удара электрическим током при осуществлении монтажа проводки в квартире или доме. Основным цветом для маркировки совмещенных проводов используется – желто-зеленый, однако на конце изоляции присутствует синий цвет, который используется для нулевого кабеля.

Зачастую возникают ситуации, когда при ремонтных работах с бытовой электрической сетью в действительности все проводники одного цвета. Сразу же возникает вопрос, как в такой ситуации выяснить где расположен необходимый проводник?. Когда однофазная сеть, в которой есть только две жилы, без заземления, необходимо только наличие специальной индикаторной отвертки. Сперва потребуется выключить полностью электричество в распределительном щитке. После чего нужно приступить к зачищению кабеля и развести его по сторонам. После чего можно включить электричество и поэтапно индикатором проверить каждый кабель. В том случае когда при касании индикатора лампа на отвертке засветилась, следовательно – это фаза, соответственно вторая жила — это ноль.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните накарту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Заземление и нормы его монтажа

Прежде чем приступать непосредственно к поиску защитного заземления давайте определимся что это такое и зачем оно вообще необходимо. Ведь зная это нам будет значительно легче определить его на схеме или по месту.

Что такое заземление?

Согласно п. 1.7.29 ПУЭ защитное заземление – это заземление электрических установок и аппаратов, выполняемое в целях электробезопастности. Непосредственно в процессе передачи и распределения электроэнергии данный провод не принимает никакого участия. Его основное назначение, это снижение потенциала на корпусе электрооборудования при возникновении аварийных ситуаций.

Давайте разберем данный вопрос более детально. Итак, у нас есть фазный и нулевой проводник, по которым непосредственно протекает рабочий ток электроустановок. Заземляющий проводник в этом процессе совершенно не принимает участия, так зачем он нужен?

Обратите внимание! Здесь и далее мы рассматриваем однофазную электрическую сеть, как наиболее распространенную

• Провод заземляющий связывает корпус вашей стиральной машинки, утюга или любого другого электрооборудования с землей. Как мы уже отмечали, в обычных условиях он находится без напряжения.
• Ток протекает по фазному и нулевому проводнику. Но, теперь допустим ситуацию, когда на фазном или нулевом проводнике повреждается изоляция и он соприкасается с корпусом вашей электроустановки. Получается на корпусе появляется напряжение. Поэтому при прикосновении к нему вам поразит электрическим током.
• Если же ваш корпус соединен с землей заземляющим проводником, то избыточный потенциал по заземляющему проводу уйдет в землю. Данная формулировка не совсем правильна с технической точки зрения, но наиболее точно объясняет происходящие процессы. Поэтому профессионалов прошу меня не хаять. В результате даже при повреждении изоляции провода с коротким замыканием на корпус вы можете безопасно прикоснуться к корпусу электроустановки.

Требования предъявляемые к проводу заземления

Вообще вопросам связанными с защитным заземлением в ПУЭ посвящен целый раздел1.7. Здесь оговариваются разнообразные варианты заземления для электроустановок до и выше тысячи вольт, вопросы схем выполнения защитного заземления, сечения для каждого отдельного случая и многое другое.

Мы остановимся только на вопросах касающихся однофазных электрических сетей:

Самый простой способ как узнать какой провод заземление — это определить его по цвету. Согласно п.1.1.29 ПУЭ защитное за мление должно быть обозначено желто-зеленым цветом.

Так же провод защитного заземления обозначают буквенными символами — PE. Преимущественно это обозначение можно встретить на схемах или в местах подключения электрооборудования.

Обратите внимание! В некоторых схемах вы можете встретить обозначение PEN. Это значит, что применяется совмещенная прокладка нулевого и защитного провода

То есть к данной жиле или шине мы крепим и нулевой и защитный провод

То есть к данной жиле или шине мы крепим и нулевой и защитный провод.

• Если вы выполняете монтаж проводки своими руками, то вы должны знать, что провод защитного заземления не должен иметь коммутационных аппаратов.
• Что касается сечения защитного заземления, то оно должно соответствовать табл.1.7.5 ПУЭ. Для проводов сечением до 16 мм 2 , оно должно соответствовать сечению фазного провода. Это правило относится ко всем проводам и кабелям, которые содержат и нулевую и защитную жилу.
• Если нулевой провод прокладывается отдельно от силового, то согласно п.1.7.127 его сечение должно быть не менее 2,5 мм 2 если защитный провод имеет защиту от механических повреждений, например, проложен в гофре. Если же он не имеет такой защиты, то инструкция предписывает выбирать медный проводник сечением не меньше 4 мм 2 .
• Так же стоит отметить и материал данного проводника. Он должен соответствовать материалу фазного проводника. Но так как в бытовых помещениях и квартирах с 2001 года разрешается устанавливать только медную проводку, то и провод защитного заземления должен быть выполнен из этого материала.

Как избежать проблем с электрической сетью в доме при неправильном сечении провода для заземления?

Электрическая безопасность в доме — один из самых важных аспектов, которым необходимо заботиться. Правильное заземление в доме играет критическую роль в предотвращении опасных ситуаций, таких как короткое замыкание и поражение током.

В случае неправильного сечения провода для заземления, могут возникнуть серьезные проблемы с электрической сетью в доме. Вот некоторые из них:

• Повышенный риск поражения током: Неправильное сечение провода может привести к неэффективному заземлению и повысить риск поражения электрическим током в случае короткого замыкания или иных аварийных ситуаций. Это может представлять угрозу для жизни и здоровья пользователей электрической сети.
• Неэффективная работа защитных устройств: Неправильное сечение провода для заземления может снизить эффективность работы защитных устройств, таких как автоматические выключатели и предохранители. В случае возникновения аварийной ситуации, они могут не сработать должным образом, что повлечет за собой ухудшение безопасности в доме.
• Повреждение электрического оборудования: Неправильное заземление может вызвать неправильную работу электрического оборудования, такого как бытовые приборы и электроника. Повышенные электрические импульсы могут привести к их перегреву и выходу из строя, что потребует ремонта или замены.

Чтобы избежать этих проблем, рекомендуется доверить процесс заземления грамотным и опытным специалистам. Они смогут определить правильное сечение провода для заземления, исходя из особенностей вашей электрической сети и требований нормативных документов.

Кроме того, необходимо периодически проверять состояние заземления и электрической сети в доме. Это включает в себя проверку наличия правильного сечения провода для заземления, отсутствие коррозии или повреждений проводов и наличие исправной заземляющей петли.

Ваши действия по поддержанию электрической безопасности в доме сэкономят вам не только от проблем, связанных с электрической сетью, но и обеспечат вашу личную безопасность и защиту имущества.

Цвет проводников в кабеле по ПУЭ 7, ГОСТ Р 50462 и ГОСТ 31996

п.1.1.29. Для цветового и цифрового обозначения отдельных изолированных или неизолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ Р 50462 «Идентификация проводников по цветам или цифровым обозначениям».

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины, должны иметь буквенное обозначение РЕ и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.

Нулевые рабочие (нейтральные) проводники обозначаются буквой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах

Согласно ГОСТ Р 50462

(ГОСТ Р 50462-2009 (МЭК 60446:2007) Базовые принципы и принципы безопасности для интерфейса «человек-машина», выполнение и идентификация. Идентификация проводников посредством цветов и буквенно-цифровых обозначений)

В соответствии с таблицей А.1 приложения А. (ознакомиться с оригиналом таблицы)

Электрическая цепь переменного тока

• Фазный проводник однофазной цепи — Коричневый
• Фазный проводник 1 трехфазной цепи — Коричневый
• Фазный проводник 2 трехфазной цепи — Черный
• Фазный проводник 3 трехфазной цепи — Серый
• Заземленный фазный проводник однофазной цепи — Синий
• Заземленные фазные проводники трехфазной цепи — Синий
• Нейтральный проводник — Синий

Электрическая цепь постоянного тока

• Положительный полюсный проводник — Коричневый
• Отрицательный полюсный проводник — Серый
• Заземленный положительный полюсный проводник- Синий
• Заземленный отрицательный полюсный проводник- Синий
• Средний проводник- Синий

Защитные проводники и проводники, совмещающие функции защитных проводников:

• Защитный проводник— Желто — зеленый
• PEL-проводник — Желто — зеленый
• PEM-проводник — Желто — зеленый
• PEN-проводник — Синий
• Защитный проводник уравнивания потенциалов — Желто — зеленый

Согласно ГОСТ 31996

(ГОСТ 31996-2012 Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия)

В соответствии с таблицей 4 п.5.2.1.10 (ознакомиться с оригиналом таблицы).

При производстве кабелей по данному ГОСТу цвета в жилах будут следующие:

• Двухжильный кабель (2 жилы) — Серый* и Синий
• Трехжильный кабель (3 жилы) — Серый* , Синий и Зеленый- желтый
• или трехжильный кабель (3 жилы) — Серый* , Коричневый и Черный
• Четырехжильный кабель (4 жилы) — Серый* , Коричневый , Черный и Зеленый- желтый **
• или четырехжильный кабель (4 жилы) — Серый* , Коричневый , Черный и Синий
• Пятижильный кабель (5 жил) — Серый* , Коричневый , Черный, Синий и Зеленый- желтый **

Примечание: * — или натуральный цвет; **- по согласованию с заказчиком

Принцип построения и назначение защитного заземления

Защитное заземление — это система заземления, которая используется для защиты людей и оборудования от поражения электрическим током в случае аварии или неисправности в электрической системе.

Принцип построения защитного заземления состоит в создании низкого сопротивления пути между защитным проводником и землей. Обычно для этой цели используется медный или алюминиевый проводник, который соединяется с главной земляной петлей или электродом, забитым в землю на глубину не менее 1,5 метра

Важно, чтобы защитный проводник был надежно закреплен и защищен от повреждений

Назначение защитного заземления — обеспечить безопасность людей и оборудования в случае возникновения неисправностей в электрической системе. Если происходит утечка тока на металлическом корпусе оборудования, защитный проводник, который соединен с корпусом, создает низкое сопротивление пути к земле, что позволяет току быстро протекать и уменьшает вероятность поражения электрическим током.

Защитное заземление также помогает защитить оборудование от электромагнитных помех и помогает уменьшить вероятность повреждения оборудования в случае перенапряжений в электрической сети, например, вызванных разрядами молнии или скачками напряжения.

Системы заземления

Системы заземления различаются по способу заземления нулевого рабочего «N» проводника на вторичной обмотке силового трансформатора и потребителей электрической энергии
(двигатель, телевизор, холодильник, компьютер и т.д.), питающихся от этого трансформатора.

Рассмотрим на примере трансформаторной подстанции.
Вторичная обмотка силового трансформатора подстанции имеет три катушки соединенные «звездой», где начала катушек соединяются в общую точку, называемую
нейтралью «N», которая непосредственно соединена с заземляющим устройством.

Свободные концы катушек подключаются к проводам трехфазной сети, уходящей к потребителям трехфазной или однофазной электрической энергии.
Такое соединение нейтрали называется глухозаземленной и используется в системах заземления типа TN.

1. Совместно с одной из трех фаз образует напряжения 220 Вольт.

2. Выполняет защитную функцию, так как имеет прямой контакт с землей.

На данный момент существует 3 типа систем заземления:

1. TN – система, в которой нейтраль трансформатора заземлена, а открытые проводящие части присоединены к нейтрали;

2. TT — система, в которой нейтраль трансформатора заземлена, а открытые проводящие части заземлены при помощи заземляемого
устройства, электрически независимого от заземленной нейтрали трансформатора;

3. IT — система, в которой нейтраль трансформатора изолирована от земли или заземлена через устройства,
имеющие большое сопротивление, а открытые проводящие части заземлены.

Все три системы заземления разработаны для защиты людей и электрооборудования от действия электрического тока. Данные системы заземления считаются равноценными для защиты людей, но они не равноценны по способу обеспечения надежности (безотказности,
ремонтопригодности) электроснабжения потребителей электрической энергией.

Обозначаются системы заземления двумя буквами.
Первая буква определяет связь нейтрали трансформатора с землей:

T – нейтраль заземлена;

I – нейтраль изолирована от земли.

Вторая буква определяет связь открытых проводящий частей с землей:

T – открытые проводящие части непосредственно заземлены;

N – открытые проводящие части присоединены к глухозаземленной нейтрали трансформатора.

Теперь рассмотрим все системы по порядку.

Характеристики заземляющего проводника

Наряду с заземлителями, в качестве заземляющего проводника могут применяться разные металлоконструкции строений и сооружений.

При этом в обязательном порядке должны соблюдаться проектные указания, представленные непрерывностью и достаточным уровнем проводимости электрической цепи.

Специально прокладываемые проводники заземляющего типа, как правило, изготавливаются на основе стали, а гибкие перемычки со специальными требованиями проводимости, выполняются из меди.

Элементы такого типа чаще всего представлены:

• металлоконструкциями и изделиями на основе железобетона, соприкасающихся с грунтом, в виде фундаментов с наличием качественного и специального защитного гидроизолирующего покрытия;
• металлическими водопроводными трубопроводами, проложенными на достаточной глубине в грунте;
• обсадными скважинными трубопроводами в буровых установках;
• шпунтами на основе металла в гидротехнических сооружениях, а также водоотводных системах, закладных и затворных частях;
• рельсовыми магистралями не электрифицированных железнодорожных и подъездных путепроводов с преднамеренным обустройством специальных межрельсовых элементов-перемычек;
• практически любыми другими располагающимися в грунте металлоконструкциями или специальными сооружениями такого типа;
• металлическими оболочками на бронированных кабельных изделиях, прокладываемых на достаточной глубине в грунте.

Внутренняя прокладка устройств заземляющего типа предполагает полноценную защиту всех проводников от негативных коррозийных изменений посредством традиционного лакокрасочного покрытия. Заглубляемые в грунт элементы-заземлители не подлежат любому окрашиванию, что обусловлено необходимостью обеспечивать стабильный и хороший контакт установки с землей. Заземлители дополнительного типа позволяют максимально эффективно и надежно выравнивать потенциалы в помещениях с повышенной влажностью.

Специалисты рекомендуют в качестве основного заземляющего проводника, применяемого при необходимости выполнить надежное и долговечное подсоединение заземляемых частей к установленным заземлителям, использовать стальные полосы или круглую высококачественную сталь.

Объединять заземляющие элементы проводников между собой, а также подсоединять их к заземлителям и заземляемым конструкциям целесообразно при помощи сварочного аппарата с дополнением болтового соединения сразу в двух местах.

Наряду с конструкциями и полосами системы заземления, все прокладываемые «в открытую» проводниковые элементы должны предварительно в обязательном порядке окрашиваться в черный цвет.

Цветовая маркировка проводов и кабелей в Республике Беларусь

Для начала следует понять, что цветная маркировка это отличное решение быстро определить любому мастеру (электрику, инженеру, энергетику и т.д.) какую роль выполняет тот или иной проводник в электроустановке. Но трудность заключается в том, что нет единого и точного правила для всех стран и производителей.

В каждой стране маркировка проводов по цвету разная и может значительно отличаться от нашей. В той же России столько путаницы с нормативами, что они сами не знают каких правил придерживаться.

В Республике Беларусь действуют национальные правила по устройству электроустановок ТКП 339-2011, которые частично сменили некоторые главы ПУЭ 6. В нем можно найти следующие пункты:

Давайте заглянем в стандарт СТБ МЭК 60173, на который ссылаются в данном пункте:

Обращаю Ваше внимание на четыре момента в этом стандарте:

1. Четко определенно, что желто-зеленый проводник это ЗЕМЛЯ (PE)
2. Голубой цвет это НОЛЬ (N)
3. Рекомендуемые цвета для остальных жил : ЧЕРНЫЙ или КОРИЧНЕВЫЙ.
4. Нерекомендуемые цвета для жил: зеленый, желтый, красный, серый и белый.

Не будем делать еще выводы, и продолжим изучать ТКП 339-2011:

Опять же, нам указывают что заземляющий (защитный) проводник должен быть ЗЕЛЕНО-ЖЕЛТЫЙ.и обозначаться латинскими буквами PE.

Из этого пункта понятно, что НОЛЬ (нейтральный проводник) должен обозначаться ГОЛУБЫМ цветом.

А этот пункт указывает каким цветом должны быть обозначены шины фаз, для напряжения 400 (380) Вольт:

• L1 (фаза A) – ЖЕЛТЫЙ
• L2 (фаза B) – ЗЕЛЕНЫЙ
• L3 (фаза С) – КРАСНЫЙ

Мы ознакомились с пунктами ТКП 339-2011, связанные с цветовой маркировкой. Однако ТКП 339-2011, лишь частично заменил некоторые главы ПУЭ 6. Всё остальное, чего нет в техническом кодексе 339-2011, следует искать в ПУЭ 6, действующим в Республике Беларусь. А в нем можно найти следующий пункт 2.1.31:

Выводы на данный момент просты:

1. На территории РБ действуют нормы по цветовой маркировки шин (ЖЕЛТЫЙ, ЗЕЛЕНЫЙ, КРАСНЫЙ).

2. По расцветке жил проводов:

 ЗАЗЕМЛЕНИЕ (ЗЕМЛЯ) PE –  всегда ЖЁЛТО-ЗЕЛЁНЫЙ

 НОЛЬ (нейтральный проводник) N – всегда ГОЛУБОЙ (СИНИЙ, СВЕТЛО СИНИЙ)

  ФАЗА (фазный проводник) L – может быть черного, коричневого, серого, красного, фиолетового, розового, белого, оранжевого, бирюзового цвета. Однако рекомендуется использовать приоритетные цвета для обозначения фаз: КОРИЧНЕВЫЙ (приоритет для фазной жилы №1) и ЧЕРНЫЙ (при наличии коричневой жилы, приоритет для фазы №2) .

Всё! Больше путать Вас не буду. Что указано выше это основа.

Цветовая маркировка проводов в будущем.

А теперь бонус. Что нас ждет впереди?

Рано или поздно, но мы должны будем признать европейский стандарт по цветовой маркировке МЭК 60445:2010. Например в России уже действует ГОСТ Р 50462-2009.

Особенность данного стандарта в расцветке фаз: L1 – коричневый, L2 – черный, L3 – серый.

Поэтому электрикам, которые собираются продолжать заниматься электропроводкой в будущем, следует выучить данную маркировку:

Я тоже потихоньку перехожу на  европейский стандарт при сборке электрических щитов.

Для однофазных щитов, все чаще применяю провода: черный + голубой + желто-зеленый. Хотя, как показывает практика, заказчикам щитов интуитивно понятней, когда фаза обозначается красным проводом.

Для трехфазных щитов начинаю использовать расцветку фаз: коричневый, черный, серый. Ввод в таких щитах маркирую с помощью термоусадочных цветных трубок согласно нормативам ТКП 339-2011 (желтый, зеленый, красный).

Как правильно идентифицировать цветовую маркировку?

Для быстрой и правильной идентификации цвета проводов для электропроводки следует придерживаться нескольких правил:

 Правило 1. Всегда использовать приоритетные цвета для проводов:

• Желто-зеленый – всегда ЗАЗЕМЛЕНИЕ.
• Голубой (может быть светло синий или синий) – это всегда НОЛЬ.
• Коричневый – это приоритетный цвет для обозначения фазы в однофазной электропроводке.

 Правило 2. Если в кабеле нет коричневого, черного, серого цвета, но есть красный, то его следует делать ФАЗОЙ. У большинства красный цвет ассоциируется с фазным проводником.

 Правило 3. Если в кабеле нет желто-зеленого цвета, но есть зеленый, то в однофазной электропроводке его следует делать ЗЕМЛЕЙ. Не лишним будет обозначить его желто-зеленой маркировкой (изолентой или термоусадкой).

Часто при прокладке кабеля от выключателя к распределительной коробке, желто-зеленую жилу используют как «общую фазу» для выключателя. Так делать нельзя!

Несколько примеров по правильному определению цветов в электропроводке на фото ниже:

Вот и всё, что мне хотелось вам рассказать про цветовую маркировку проводов. Теперь только остается следовать этим правилам и не создавать лишних хлопот себе и другим мастерам, при выполнении электромонтажных работ.

Для чего используется заземление и как работает?

Любой электрик, даже первокурсник, расскажет Вам, что заземлением называют специально созданное соединение рабочего электрического оборудования (точки или узла сети) с некоторым заземляющим устройством.

Последним могут выступать как специально смонтированные конструкции и приборы, так и грунт. И то, и другое одинаково эффективно, но используется в различных случаях.

Заземляющее устройство и рабочие кабели выбираются в зависимости от назначения заземления. Основных видов всего пара:

• рабочее (или функциональное),
• защитное.

Функциональным называют процесс в том случае, когда он необходим непосредственно для правильной и исправной работы оборудования.

Защитным, в свою очередь, является заземление, приводящее к безопасной для человека работе приборов. Непосредственно используется этот вид не постоянно (в отличии от предыдущего), а только в ситуациях поломок, выхода из строя или при попадании в прибор молнии.

В квартирах и домах проводится именно защитное заземление. Для бытовых целей обычно используется недорогой заземляющий проводник — одножильный кабель или часть многожильного. Основной составляющей провода всегда остается медь, а вот сечение варьируется. Основной вопрос, который волнует домашних мастеров и неопытных электриков — провод для заземления какого сечения должен быть? Попробуем ответить.

Маркировка

Провода заземления обозначают двумя способами:

• буквами;
• цветом.

Цвет заземления

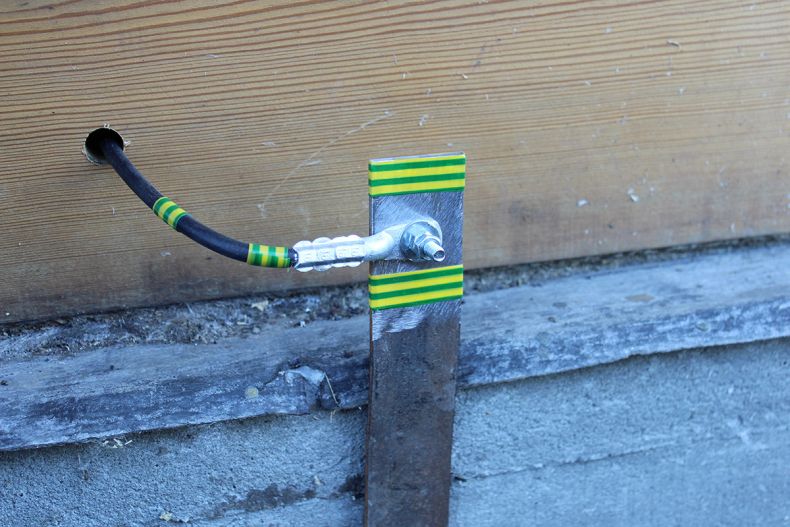

Заземление обычно обозначают желто-зеленым цветом. Гораздо реже встречаются чисто желтые или светло-зеленые провода. На кабеле может иметься синяя оплетка на концах в местах фиксации, что указывает на заземление в совокупности с нулем.

В распредщите заземление соединяют с заземлительной шиной, корпусом и металлической дверцей щита. В распредкоробке подключение направляется к проводам «земли» от осветительных приборов и заземлительных контактов розеток.

Ниже показано обозначение заземления на электросхемах.

Условные обозначения:

1. Стандартное заземление.
2. Чистое заземление.
3. Защитное заземление.
4. Заземление к корпусу электрооборудования.
5. Заземление для постоянного тока.

Цвет нейтрали

Нулевой проводник обозначается синим цветом. В распределительном щите его подключают к шине нейтрали, обозначенной буквой N. Туда же присоединяют все проводники синего цвета. Шина стыкуется к вводу через электросчетчик или же напрямую, без монтажа автомата. В распредкоробке все провода (кроме провода от переключателя) синего цвета не задействованы в коммутации. В розетках нулевые проводники присоединяют к контакту, который обозначается литерой N (находится на тыльной стороне розетки).

Цвет фазы

Цветовая гамма для обозначения фазового провода более разнообразна по сравнению с заземлением и нейтралью. Используются коричневый, черный, красный или любые другие цвета за исключением желтого, зеленого и синего.

В распредщите фазу, отходящую от потребителя, присоединяют к нижнему контакту автоматического переключателя или устройства защитного отключения. В выключателях происходит коммутация фазы. После замыкания контакта напряжение направляется к потребителям. В фазных розетках черный проводник следует соединить с контактом, промаркированным буквой L.

Буквы в маркировке

Для указания на типы проводов используют такие буквенные обозначения:

1. А — сердечник проводника изготовлен из алюминия. Если А не указана в маркировке, сердечник произведен из меди.
2. АА — многожильный проводник с сердечником из алюминия и дополнительной алюминиевой оплеткой.
3. АС — имеется дополнительная свинцовая оплетка.
4. Б — кабель относится к защищенной от влаги категории. Оплетка выполнена из двухслойной стали.
5. Бн — кабельная оплетка обладает стойкостью к огню.
6. В — оболочка произведена из поливинилхлорида.
7. Г — оболочка не используется.
8. r — кабель оголенный и влагозащищенный.
9. К — контрольный кабель с проволочной обмоткой.
10. Р — используется оболочка из резины.
11. НП — негорючая резиновая оболочка.

Самостоятельное обозначение проводов

Иногда встречаются проводники, окрашенные в несвойственные им цвета. Такие цветовые решения не соответствуют стандартам, указанным в Правилах устройства электроустановок. Чтобы облегчить задачу обустройства проводки, рекомендуется произвести самостоятельную маркировку цветами. Для этой цели подойдет цветная изолента, с помощью которой отмечают концы проводников в распредщите. Также для маркировки используют термоусадочную трубку. Остается лишь записать в блокноте значения цветов, которыми помечен тот или иной провод.

Стоит ли использовать медный провод для заземления?

При обустройстве заземления в частном доме одним из важных вопросов является выбор материала для провода, который будет использоваться для подключения заземлителя к электрической системе.

Один из вариантов материала провода для заземления — это медь. Медный провод обладает рядом положительных качеств, которые делают его привлекательным для использования в этой цели.

Преимущества медного провода для заземления:

• Отличная проводимость: Медь является одним из самых лучших проводников электричества. Это обеспечивает низкое сопротивление и позволяет быстро и без проблем вывести излишнюю электрическую нагрузку в землю.
• Долговечность и надежность: Медь является стойким материалом к коррозии и влиянию внешних факторов, таких как влага и износ. Провода из меди обычно имеют долгий срок службы и редко требуют замены.
• Устойчивость к температурным изменениям: Медь обладает хорошей теплопроводностью и способностью сохранять свои свойства даже при значительных перепадах температуры. Это делает медный провод надежным и стабильным в любых погодных условиях.
• Удобство установки: Медный провод легче согнуть и манипулировать во время монтажа по сравнению с другими материалами проводов. Это помогает ускорить процесс установки и облегчает работу электриков.

Однако стоит отметить, что выбор материала провода для заземления может зависеть от ряда факторов, включая бюджет, доступность материалов, требования безопасности и регулирования.

Сравнительная таблица различных материалов проводов для заземления:
Материал
Проводимость
Устойчивость к коррозии
Цена

Медь
Отличная
Высокая
Высокая
Алюминий
Хорошая
Умеренная
Низкая
Сталь
Плохая
Низкая
Низкая

Несмотря на преимущества медного провода для заземления, его использование может быть дороже по сравнению с другими материалами, такими как алюминий или сталь.

В итоге, выбор материала провода для заземления в частном доме 220В должен учитывать не только его проводимость и надежность, но и финансовые возможности и требования предписаний безопасности.

В идеале, перед выбором материала провода для заземления, рекомендуется проконсультироваться с электриком или специалистом, чтобы убедиться в правильности своего выбора и соблюдении всех требований и норм.
