Сферы применения и расшифровка маркировки провода ШВВП

Поставки шнура ШВВП

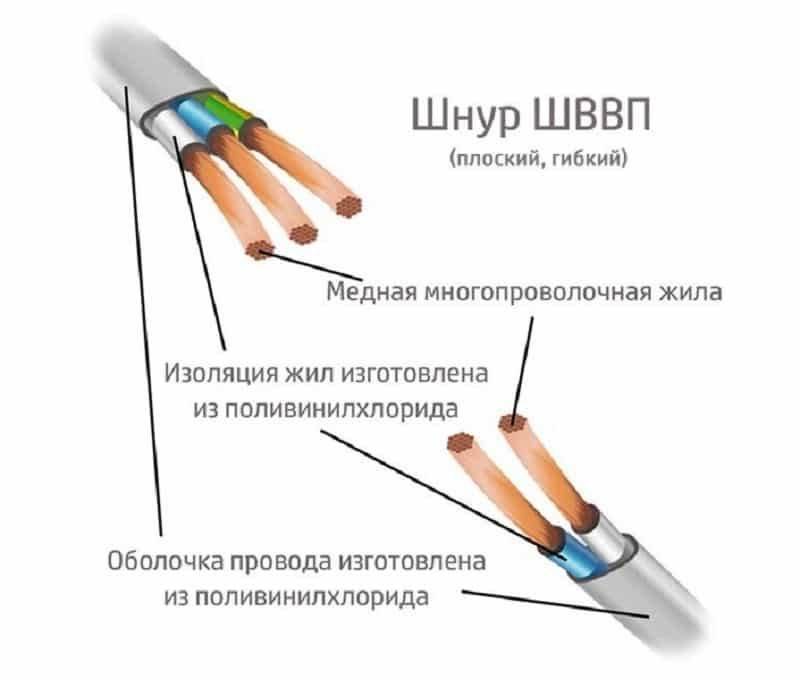

Краткая характеристика провода ШВВП

Шнур ШВВП представляет собой двужильный или трехжильный провод с изоляцией и оболочкой из ПВХ. Он применяется в бытовых условиях для электросетей с напряжением до 380 В. Провод хорошо гнется и механически прочен, что обеспечивает легкость укладки и долговечность эксплуатации.

Особенности поставки шнура ШВВП

При заказе провода ШВВП уточняется количество жил, сечение, длина кабеля, характер оболочки (огнестойкая, противофрикционная, экранированная, безгалогенная и т.д.), а также маркировка (в том числе наличие сертифицированных знаков соответствия). Поставка провода осуществляется катушками, бухтами или специальными пакетами.

Применение шнура ШВВП

Монтаж электропроводки в жилом и офисном строительстве;
Укладка электросетей на промышленных предприятиях;
Подключение бытового и офисного оборудования (компьютеры, телефоны, роутеры, лампы и т.д.);
Направленное прокладывание проводки (например, в каналах или фальшполовых потолках);
Монтаж штепсельной вилки, удлинителя и прочих электротоваров.

Расшифровка маркировки шнура ШВВП

Обозначение	Расшифровка
ШВВП	Шнур ВВ, ПВХ-изоляция
ШВВПн	Шнур ВВ, ПВХ-изоляция, экранированный
ШВВПнг	Шнур ВВ, ПВХ-изоляция, экранированный, с гибкой жилой
ШВВПнг-LS	Шнур ВВ, ПВХ-изоляция, экранированный, с гибкой жилой, безгалогенный

Опасности использования

Многие неопытные специалисты используют ШВВП, или как аналог, ПВС для внутренней прокладки в качестве стационарной проводки. Может показаться неожиданным, но данные модели не подходят для таких работ, они не для этого применения. На это есть несколько причин:

Выключатели, светильники, розетки предназначены для кабелей, имеющих класс гибкости 1. У данного шнура он равен 5.
Характеристики этих шнуров хуже, чем у кабелей марки ВВГ, ВВП-1, NYM.
Современные кабеля, даже если в названии не стоит индекс НГ имеют оболочку, не поддерживающую горение.
Также эти шнуры не используются для прокладки стационарной проводки по причине несоответствия пожарным требованиям: переходные сопротивления у гибкого кабеля, по сравнению с моножилой, выше в десятки раз. Поэтому какой бы удобный он ни был, правильно использовать подходящую модель.

Как видно, для стационарной проводки лучше использовать другие марки кабелей, соединяя их согласно правилам. Гибкие шнуры используются в быту только для подсоединения бытовой техники: насосов, пылесосов и тому подобное.

Иногда такие шнуры прокладывают в гофрированной трубе. Если нужно поменять провод, гофра уже заштукатурена, тогда ничего не поделаешь – придется использовать мягкий шнур, при этом желательно надеть наконечники либо залудить концы

Также очень важно выдержать нужное сечение. Но если гофротруба не спрятана, тогда лучше ШВВП не использовать

Как видим, производители постарались наполнить рынок различными видами кабелей. Зная расшифровку их названия, можно определиться с тем, какой конкретно провод нужен по параметрам, а если такого нет, легко подобрать аналог.

Виды проводников

Электромонтажные работы предполагают использование нескольких видов проводящих изделий.

Провода

Их можно описать как несколько соединенных посредством скрутки проволок. Допускается как наличие, так и отсутствие изолирующего слоя. Проводам характерна легкая оболочка жилы, она редко бывает металлической, хоть иногда и встречаются обмотанные проволокой провода.

Они популярны при электромонтажных работах, например, при проведении проводки в домах из дерева. Из проводов изготавливают обмотку электродвигателя.

Материал жилы:

Медные изделия способны выдерживать значительные нагрузки тока, эти изделия эластичны и благодаря этому гораздо меньше ломаются. Но медь быстро окисляется при использовании на открытом воздухе и дорого обходится заказчикам.
Алюминий не так прочен, как медь, зато на порядок дешевле медного варианта.

При выборе материала стоит помнить, что провода с разным материалом жилы не могут быть соединены между собой скруткой, для этого придется использовать клеммы. Это связано со способностями меди к окислению. В результате такого неправильного монтажа провода начнут отходить друг от друга, вызывая все более частые перебои с подачей электроэнергии.

Контакты:

Изолированные. Они могут быть с защитой или без нее. Последний вариант предполагает дополнительную изоляцию для жил. Выполняется защита из пластмассы или резины.
Голые. Этот вариант примерим в монтаже электропередач.

Назначение:

Для соединения частей электротехнических схем применяют монтажные провода. Они выполняются из меди.
Силовые провода применяют внутри помещений для устройства электропроводки.
Установочные.

Кабель

Грубо говоря, кабель представляет собой некоторое количество проводов, соединенных скруткой. Все они располагаются внутри общей изоляции. Ее выполняют из различных материалов, среди которых выделяется резина, ПВХ, пластмасса. Кроме нее часто присутствует еще один слой оболочки, для защиты. Он выполнен из металла в разных видах: лента или проволока.

Виды кабелей:

Кабель связи. Благодаря токам, отличающимся друг от друга частотой, он передает зашифрованную информацию. На местных линиях связи выполняют передачу низкочастотными проводниками, а для дальних линий применяют высокочастотные проводники.
Контрольные. Они необходимы для функционирования электротехнических приборов. С помощью этого изделия сигнал управления передается от человека к механизму.
Радиочастотный. Незаменим для передачи радиосигналов и видеосигналов. Присутствует во всех в радиотехнических устройствах.
Управления. Состоит из проводника, выполненного из меди и защитного экрана. Он необходим для защиты от повреждений механического характера или для отвода помех. Нашел применение в автоматических системах.
Силовые кабели выполняют передачу энергии в разнообразных приборах, требующих большого напряжения. Их используют для проведения электроэнергии воздушным или подземным способом (внешняя электропроводка). Так же выполняют внутреннюю проводку в помещениях. Внутри этого изделия располагаются медные или алюминиевые жилы. Предпочтение отдают первому варианту. В качестве изолирующего слоя выступает бумага, резина, ПВХ, полиэтилен и так далее.

Шнур

Это изделие представляет собой два, и более жил малого сечения. Они должны обладать эластичностью. Каждая жила состоит из большого количества переплетающихся проволок. В качестве изолирующего слоя применяют любую, но не металлическую обмотку. Эти изделия редко имеют две жилы, ведь в этом случае они используются, когда прибору не требуется обязательного заземления. Шнуры необходимы для подключения к сети различных электроприборов.

Основные отличия проводников:

Количество жил: одножильные или многожильные изделия;
Поперечное сечение жил проводника;
Напряжение;
Защитная оболочка и материал, из которого она выполнена;
Изоляция, материал;
Используемый для изготовления жил металл: медь, алюминий или композит, выполненный из двух металлов — алюмомедь.

ПВС

ПВС кабель представляет собой гибкий провод из меди. Гибкость его очень хорошая, потому можно прокладывать любые электрические системы, не опасаясь ломки. Согласно стандарту, жилам в проводе присвоен пятый класс гибкости, что является одним из лучших результатов, особенно если учесть отличную сопротивляемость различным нагрузкам механического характера и деформации. Изоляция из пластика надёжно защищает медную основу от коррозии и имеет устойчивость к появлению различных грибков.

Название ПВС расшифровывается так:

П — принадлежит к электротехническим изделиям, распределяющим электрическую энергию.
В — для изоляции кабеля используется винил как внешней, так и для изоляции отдельной жилы.
С — предназначен для создания электрических сетей.

При внимательном рассмотрении изоляции можно отметить, что она имеет внешний и внутренний слои. Используемым для создания слоёв изоляции материалом является пластик из поливинилхлорида. Благодаря ему провод не подвержен горению и может выдерживать повышенные температуры.

Жилы изолируются друг от друга и скручиваются по спирали. В соответствии с международным стандартом каждая жила кабеля окрашивается в свой цвет, чтобы можно было определить нулевые и фазные жилы. Если есть нулевая фаза, то она окрашивается в синий цвет, зелёный или жёлто-зелёный соответствует проводу заземления, а остальными цветами маркируются проводящие ток жилы.

Технические характеристики кабеля

Технические характеристики провода ПВС определяются государственным стандартом. Но ГОСТ лишь обозначает диапазон значений, и у разных производителей фактические параметры могут быть различны. Потому для получения точных данных по определённому кабелю необходимо искать документацию производителя.

Описание технических особенностей:

Диапазон температур, при котором должен эксплуатироваться провод составляет от -25 до 40 градусов по цельсию. При этом кабель может выдержать повышение температуры до 70 градусов и даже кратковременный скачок до 90.
Пригоден для эксплуатации в помещениях с высокой относительной влажностью воздуха и устойчив к возникновению возгораний.
Линейное напряжение сети не должно превышать 660 вольт.
Устойчивость к деформации при перегибах в обе стороны составляет 30 тыс. раз.
Количество жил может варьироваться от 2 до 7.
Производители дают гарантию 2 года с момента ввода провода в работу. При этом срок службы составляет не менее 6 лет. При использовании в стационарных электрических устройствах срок службы может достигать 10 лет.

Существуют ПВС из алюминия. Они используются в городской разводке и промышленности. Основные отличия от кабелей из меди:

При прохождении электрического тока алюминий нагревается меньше, чем медь. Это обеспечивает большую стабильность и мощность проводимого потока электричества.
Жилы из алюминия, прошедшего оксидную обработку, могут использоваться на объектах с большой мощностью. Благодаря обработке оксидами увеличивается срок службы.
Вес алюминия меньше меди. Это свойство полезно для построения высоковольтных линий передач и позволяет уменьшить количество необходимых опор.
Стоимость кабеля из алюминия меньше, чем медного и при этом имеет эксплуатационный ресурс не меньше и не уступает в гибкости.

Область применения

Провод ПВС применяется в следующем:

подключение электроинструментов;
различные удлинители, переноски;
освещение жилых зданий, наружное освещение.

Для защиты от ржавления некоторые кабеля покрывают дёгтем, например, ввг, аппвс, ксвп.

Использование провода ПВС для скрытой системы проводки квартиры не рекомендуется. Его предназначение лишь соединение и за такую же цену можно приобрести более подходящий аналог. Но запрета на это в государственном стандарте нет, потому использовать кабель для стационарной проводки можно. При монтаже стоит помнить о необходимости использовать зажимы или опрессовывать кабель.

Производители провода ШВВП

Среди крупных производителей выделяют наиболее известных, которые производят качественную продукцию.

Лучшие компании по производству кабельной продукции ШВВП

Все изделия этих компаний соответствуют международным стандартам.

«Верхнеокский кабельный завод»

Изделия ООО «Верхнеокский кабельный завод» отвечают всем техническим требованиям и стандартам. Вся продукция сертифицирована.

Кабели и силовые провода применяются для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение до 1 кВ. Силовые кабели и провода предназначены для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках и лотках, а также на открытом воздухе.

Производство кабельно-проводниковой продукции

Провода соединительные и установочные применяются для обеспечения электроэнергией приборов бытового и аналогичного применения: холодильников, стиральных машин, кондиционеров, различных кухонных приспособлений, средств малой механизации, а также для изготовления удлинительных шнуров с напряжением до 380 В.

Кабели и провода монтажные предназначены для формирования информационных полевых шин, подключения датчиков с цифровым частотно-модулированным сигналом, сигналом 4-20 мА, по интерфейсу HART, RS 485, RS 482, RS 422 или другим, требующим использование витой пары в качестве канала приема/передачи данных.

«Энергокабель»

Завод «Энергокабель» — современное предприятие, оснащенное высокопроизводительным оборудованием, позволяющим выполнять все технологические операции по изготовлению кабельно-проводниковой продукции, включая испытания, маркировку и упаковку.

Производство кабельной продукции на заводе «Энергокабель»

Обратите внимание! Завод специализируется на выпуске силовых кабелей с пластмассовой изоляцией с медными и алюминиевыми жилами с сечением от 1×1,5 мм² до 5×50 мм² напряжением 660 В и сечением от 1×1,5 мм² до 5×240 мм² напряжением 1000 В для различных условий применения

«Кабель электросвязь»

Продукция предлагается во всех возможных исполнениях, что позволяет применять ее при практически любых проектных решениях, выполняя требования по:

нераспространению горения при одиночной или групповой прокладке, низкой токсичности, низком дымо- и газовыделении;
отсутствию галогенов в продуктах горения;
огнестойкости кабеля и кабельных линий.

Кабельная продукция от компании «Кабель электросвязь»

Марка провода ШВВП является достаточно удачным вариантом для подключения устройств небольшой мощности, бытовых приборов, а также для приборов радиоэлектроники. Для подключения сети освещения, стационарных электроустановок и приборов большей мощности такой шнур использовать нельзя во избежание КЗ.

Виды провода ШВВП

Есть несколько основных критериев, используемых для классификации ШВВП:

площадь сечения токоведущей жилы;
их количество;
цвет изделия.

Перечислим основные вариации данного шнура в зависимости от технико-эксплуатационных параметров:

В соответствующем пункте ГОСТ строго прописаны допустимые значения площади сечения проводника ШВВП – 0,5 или 0,75 кв. мм. Если вы обнаружили в магазине кабель иного сечения, то знайте, он не предусмотрен отечественными стандартами, но все равно может быть использован (сертификаты на такую продукцию не выдаются). По количеству токоведущих жил выпускаются двух- и трехжильные кабели. Повторимся, что 0,75 кв. мм – это площадь сечения одной из них.
В состав жилы входят несколько скрученных между собой проволочек, что обеспечивает повышенную гибкость изделия. В соответствии с ГОСТ их количество должно составлять не менее семи штук. Диаметр проволоки в ШВВП-шнуре с сечением жил 0,5 кв. мм составляет 0,33 мм, 0,75 кв. мм – 0,38 мм.
Независимо от конкретных величин толщина изоляции на каждой жиле должна составлять не менее 0,5 мм, наружной оболочки – от 0,6 мм и выше.
Выше писалось о цветовом различии ШВВП-шнура. В большинстве случаев наружная оболочка кабеля имеет белый цвет, но некоторые производители выпускают продукцию в черном исполнении. Раскраска внешнего защитного слоя не влияет на ценовую политику и не говорит о лучших или худших технико-эксплуатационных параметрах.

Характеристики

Перечислим основные особенности данного изделия:

состоит из двух или трех параллельно уложенных жил, каждая спрятана в прочную ПВХ-оболочку;
все жилы являются многопроволочными (нет монолитных шнуров);
класс гибкости – 5;
оболочка производится из поливинилхлорида;
напряжение – 220/380 В;
площадь сечения кабеля – 0,35-2,5 кв. мм;
диапазон рабочих температур – от -40 до +40 гр. Цельсия;
номинальное значение тока – рассчитывается в соответствии с сечением и количеством жил.

Механические

К основным механическим параметрам относятся:

гибкость;
допустимое количество изгибов и разгибаний;
прочность на растяжение;
температурная устойчивость.

Минимальный Rизг (радиус изгиба) у шввп равен пяти диаметрам кабеля. Геометрическая особенность шнура – плоский, поэтому диаметр берут наименьший. Шнур позволяет совершать за время его эксплуатации не менее 30 тыс. циклов «сгибание-разгибание». Чем больше подобных циклов испытало изделие, тем меньше срок его службы. Провода, которые постоянно подвергаются подобным механическим нагрузкам, служат не более 2 лет, при статичном использовании 10 лет.

На испытаниях по растяжению данное изделие обязано выдерживать нагрузки до 9,8 Н, что составляет 1 кгс. Такая нагрузка не должна вызывать внешних повреждений шнура.

Температурная устойчивость проводника должна позволять выдерживать воздействие высоких и низких температур. При прохождении испытаний сертифицированный ШВВП выдерживает влияние Т = +80ºС в течение 90 часов. При этом после того, как шнур остывает, на нём нет следов повреждений. Испытания при низких температурах выполняются механическим давлением (прокатывают через ролики) и ударами.

Предельные нормы нормальной эксплуатации – от – 25ºС до +40ºС.

Электрофизические

Электрические характеристики для провода являются опорным критерием при выборе изделия.

К данным параметрам относятся следующие позиции:

сопротивление проводника;
сопротивление изоляции;
допустимая токовая нагрузка.

Сопротивление для рассматриваемых проводников с двумя опорными сечениями жил (0,5 и 0,75 мм²) равно 39 Ом/км и 26 Ом/км. Это верно при условиях, что диаметр проволоки в пучке – не более 0,16 мм, а сопротивление постоянному току измерялось при температуре 20ºС.

ГОСТ-7399-97 регламентирует величину сопротивления изоляции более 0,012 Мом/км для медного сечения 0,5 мм², нагретого до 70ºС, и 0,01Мом/км – для 0,75 мм².

Допустимой считается такая нагрузка, при которой ток, длительно протекающий через проводник под нагрузкой, не нагревает жилы более допустимой (рабочей) температуры. Для обоих сечений допустимый ток – 2,5 и 6 А, соответственно.

В чем опасность использования

Все дело в том, что провод ПУНП имеет очень плохое качество и как следствие – не раз становился причиной пожара и поражения электрическим током. Как опытными специалистами, так и обычными покупателями было не раз наглядно доказано, что качество изоляции и жил провода оставляет желать лучшего. Да что уж тут говорить, если производство ПУНП соответствует нормам ТУ 16.К13-020-93, согласно которым сечение жил может быть с отклонением до 30% от того, которое указано на маркировке (!).

Что касается сечения токоведущих жил, оно действительно в большинстве случаев практически на четверть меньше заявленного производителем. Как результат – вместо нужного Вам провода 3*2,5 выход 3*1,75 мм2. Понимаете в чем опасность? В том, что более тонкий проводник не сможет выдержать токовые нагрузки, которые на него возлагаются. Последствием заниженного сечения могут быть не только короткое замыкание, но и пожар в доме, т.к. ПВХ изоляция является горючей, в отличие от кабеля ВВГнг.

Следующая опасность касается высокой вероятности поражения электрическим током. Дело в том, что толщина изоляции провода ПУНП по классике жанра не соответствует заявленной производителем. Вместо требуемых стандартом ГОСТ 23286-78 0,4-0,5 мм толщины ПВХ оболочки по факту выходит не более 0,3 мм. В опасной ситуации электробезопасность данного проводника оставляет желать лучшего.

Подведя итог, следует отметить, что согласно ГОСТ 22483-77 и ГОСТ 23286-78, ПУНП не проходит сертификат соответствия по сечению жил и толщине изоляции. Данный проводник запрещен на рынке кабельной продукции и надеемся, что после предоставленных фактов о несоответствиях технических характеристик провода ПУНП Вы поняли, чем он плох для бытового применения. Несмотря на запрет, большинство производителей выпускают проводник по сегодняшний день, игнорируя то, что он не разрешен для электромонтажных работ!

Видео обзор проблемы использования данного проводника

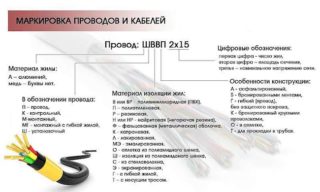

Расшифровка маркировки

Наименование проводника расшифровывается стандартным образом как и для любых проводов.

Так как буква А в названии отсутствует, материал жил – медь.
Ш – шнур. Это тип проводников с повышенной гибкостью по сравнению с обычными проводами.
В – ПВХ изоляция жил.
В – ПВХ изоляция оболочки шнура.
П – плоский.

После основных символов также могут идти описания «Н», «Нг» и другие. Они указывают на дополнительные параметры шнура. К наиболее распространенным буквенным дополнениям относятся:

Л – луженая медь. Позволяет упростить процесс пайки. Уменьшает риск образования коррозии и других негативных явлений. Крепление – только с использованием специальных клемм, несъемная арматура для применения запрещена.
Т – высокая термостойкость шнура. Можно применять в условиях высокой температуры и влажности. Нельзя устанавливать под прямыми солнечными лучами из-за негативного разрушительного воздействия на поливинилхлоридную изоляцию.
Нг – негорючий. Имеет низкое выделение дыма и газа при горении. Также может обозначаться латинскими буквами LS.

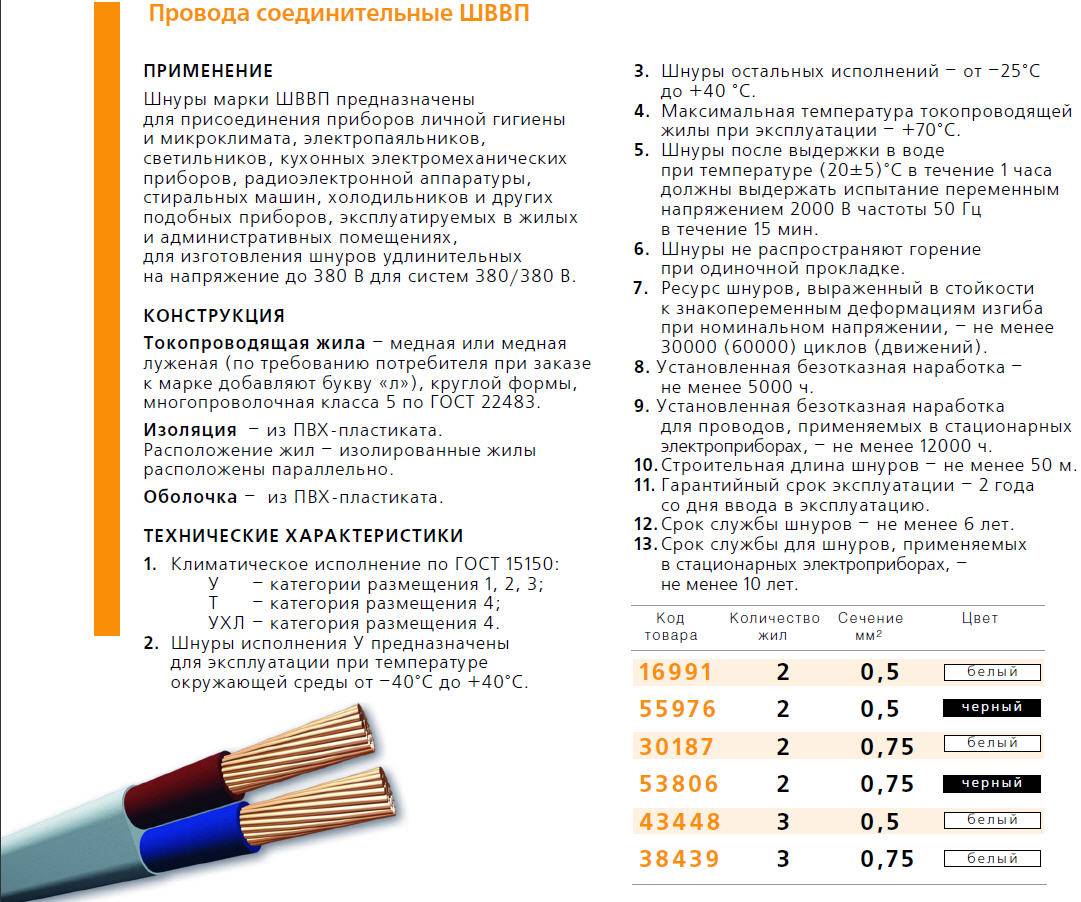

Технические характеристики

Технические характеристики кабеля ШВВП для удобства восприятия можно разделить на две группы и рассматривать отдельно:

механические;
электрофизические.

Механические

Большую популярность изделию удалось завоевать из-за своих отличных механических свойств. К ним относятся:

Высокая гибкость (5 класс) – это главное достоинство рассматриваемой продукции. Минимальный радиус загиба равен 5 диаметрам изделия. Диаметр же определяется по наименьшему замеренному значению, так как он имеет плоскую форму;
Многопроволочная жила из меди обеспечивает высокую стойкость изделия к многократному изгибанию;
Шнур ШВВП имеет длительный эксплуатационный период – 10 лет. У обычной проводниковой продукции этот показатель редко превышает 3-5 лет;
Изделие также отличается высоким уровнем сопротивления натяжению – без учета внешней защитной оболочки провод ШВВП способен выдержать натяжение силой 9,5-9,8 Н;
Предельная масса трехжильного шнура сечением 0,75 мм2 и длиной 1 000 м составляет порядка 47,8 кг без бухты и упаковочной тары;
Изделие не боится воздействия продолжительных низких (до 40 0С ниже 0) и высоких температур (до 80 0С выше 0) из-за отличной температурной защиты. Но оптимальная рабочая температура шнура находится в диапазоне от –40 до +40 градусов;
Температура окружающей среды, при какой разрешены процедуры по укладке и монтированию изделия, должна быть в диапазоне от –10 до +30 градусов;
Время безотказной работы таких соединительных проводов равняется 5000 ч.

Нанесенная на кабельное изделие маркировка с указанием количества жил и их сечения

Стоит знать! Кабельно-проводниковая продукция проходит испытания различными механическими воздействиями, а также влиянием на изделие пиковых температур. Однако нужно учесть, что изделие проходит испытание, если на его внешней оболочке не зафиксированы повреждения и отклонения. Соответственно, испытывать неработающий провод самостоятельно, а после этого пускать в эксплуатацию не рекомендуется.

Электрофизические

Эксплуатационные свойства кабельной продукции определяются электрофизическими параметрами, которые обеспечивают токопроводимость. Именно по ним следует совершать выбор того или иного вида кабеля.

Электрические свойства шнура ШВВП нижеследующие:

Номинальное электронапряжение – 220 В либо 380В;
Расчетная частота колебаний переменного электротока равна 50 Гц;
Выдерживает воздействие шокового (пикового) напряжения размером 2 000 Вт на протяжении не более 15 мин.;
Удельное электросопротивление на 1 км кабеля ШВВП – до 270 Ом;
Предельная пропускная мощность изделия с 3 жилами и сечением 0,75 составляет 1300 Вт;
Токовая нагрузка на жилу с площадью сечения 0,75 мм2 равна 6 А, а с площадью сечения 0,5 мм2 – 3 А;
Шнуры ШВВП с сечением 0,5 мм2 при температуре 70 ⁰С выше ноля имеют электросопротивление, равное 0,012 МОм, а у провода с сечением 0,75 мм2 – 0,01 МОм.

Фотография сечения провода ШВВП, на которой видна достаточно большая толщина изоляционных слоев

Назначение и применение

В связи с особенностями технических параметров, данный материал не подходит для подключения промышленных установок большой мощности. Указанный шнур чаще всего применяют в бытовых условиях для следующих целей:

выполнения домашней проводки;
подключения бытовых электроприборов;
изготовления переносок и для прочих домашних нужд.

Учитывая характеристики провода, при его использовании в качестве проводки, рекомендуют применять данную продукцию только для подвода освещения. Если требуется подключить мощные бытовые приборы, лучше использовать кабель, выдерживающий большую нагрузку.

ШВВП может применяться наружно, но для этого должна применяться соответствующая защита.

Производители

Среди отечественных производителей ШВВП-шнура, зарекомендовавших себя среди потребителей и электромонтажников, стоит выделить заводы «Электрокабель» и «Севкабель». Также продукцию неплохого качества выпускает Верхнеокский кабельный завод (ВКЗ). Если вы столкнулись с кабелем других производителей и возникли сомнения относительно качества продукции, то воспользуйтесь штангенциркулем, чтобы определить приблизительную толщину провода и высчитать площадь сечения жилы.

ШВВП-шнуры является качественным и недорогим изделием, подходящим для временного подключения слаботочных бытовых приборов к промышленной электросети напряжением 220/380 В. И все-таки для стационарных установок высоких мощностей, включая станки и игровые компьютеры, нужно использовать кабель с большим сечением. В отличие от ШВВП ПВС-кабель справляется с увеличенной токовой нагрузкой.
