Свойства
РКГМ — провод, отличающийся уникальными свойствами. Основные:
- Повышенная прочность. Резина оплетки изготовлена на силиконовой основе, что исключает повреждения изделия даже при сильном изгибе. Кроме того, изделие выдерживает большие нагрузки и показывает высокую устойчивость к повреждению на разрыв.
- Стабильность работы. Эффективность применения РКГМ не снижается вне зависимости от давления окружающей среды, механических воздействий, вибраций или иных влияний. Провод сохраняет технические качества и гарантирует работоспособность электроприемника. В процессе использования провод не рвется, не боится деформаций и сберегает первоначальную форму.
- Термостойкость. Выше отмечалось, что плюс РКГМ — способность выдерживать мощные термические воздействия. В процессе изготовления изоляции использованы специальные комплектующие, сохраняющие качество даже при высокой температуре. Нагрев провода не сказывается на его функциональности и не приводит к возгоранию. В случае превышения установленной температуры больше 250 градусов Цельсия РКГМ все равно не загорается.
- Стойкость к вредным воздействиям. Практика показала, что изделие не боится появления грибка или плесени при прокладке в условиях повышенной влажности. Оплетка имеет специальную структуру и пропитана особыми составами, позволяющими монтировать изделие в бане, сауне или на улице. РКГМ можно использовать для подключения техники во влажных помещениях без опасности для ее работоспособности.
Свойства провода можно описывать долго, но указанные параметры лучше всего характеризуют его качество.
Характеристики
По центру провода РКГМ проходит одна медная жила, сечение которой в различных модификациях меняется от 0,75 до 12 кв. мм. Она используется в качестве проводника, имеет класс не ниже 4-го по ГОСТ 22483-77. Этот документ определяет сечение жилы и количество составляющих её проводников. К примеру, жила толщиной в 1 мм будет состоять из 3-х перекрученных между собой проволок (по 0.31 мм).
Медная сердцевина провода РКГМ покрыта термостойким слоем лака и стекловолокна. Такая изоляция позволяет успешно переносить холод, жару, влагу и даже огонь
Горение при этом не влечет распространение дыма, что очень важно с точки зрения пожарной безопасности
Среди других характеристик термостойкого провода можно выделить:
- хорошо передает как низкий вольтаж (180-220 В), так и высокий до 600 В;
- частота работы достигает 400 Герц;
- кабели РКГМ способны сохранять работоспособность в широком температурном диапазоне окружающей среды (от -60 ℃ до 180 ℃);
- гарантийный срок эксплуатации по ГОСТ составляет 8 лет;
- температурный диапазон для монтажа -15…+60 ℃;
- не подвержен влиянию плесени, микроорганизмов;
- устойчив к действию многих химических веществ.
Соотношение геометрических параметров и массы термостойких проводов можно изучить по таблице.
| Сечение, квадратные миллиметры | Масса, кг/метр погонный | Диаметр, мм |
| 0,75 | 18,5 | 3,5 |
| 1 | 21 | 3,6 |
| 1,5 | 27 | 3,9 |
| 2,5 | 42 | 4,6 |
| 4 | 59 | 5,3 |
| 6 | 56 | 6,4 |
| 10 | 128 | 7,6 |
| 16 | 199 | 9,2 |
| 25 | 301 | 10,9 |
| 35 | 403 | 12,2 |
| 50 | 549 | 14,1 |
| 70 | 755 | 16,5 |
| 95 | 1018 | 18,6 |
| 120 | 1253 | 21,3 |
РКГМ используются в местах, где возможно избыточное выделение тепла, будь то термошкаф или помещение с приборами нагрева. Сохраняет свои рабочие функции в условиях 100%-й влажности воздуха и температуры 35 ºС. Его можно красить, покрывать лаком.
Подобные характеристики по устойчивости применимы для помещений бань и саун, духовых шкафов. Провод используют в электродвигателях различной мощности, прокладывают в помещениях и на улице. Преимущественно РКГМ применяют в умеренном климате, длительное воздействие холодом термостойкий провод переносит довольно плохо.
ОГНЕСТОЙКИЕ ПРОВОДА И КАБЕЛИ
Основное назначение кабельной продукции производства ООО «НПФ КБ-ЭНЕРГО-ПРОЕКТ» — это работа в условиях высоких температур. Но применяемые в наших кабелях и проводах материалы и технологии позволяют использовать нашу продукцию в других экстремальных условиях, например, в условиях воздействия огня. Наши огнестойкие марки кабеля базируются на конструкции термостойких кабелей. Некоторые конструкции одновременно удовлетворяют требованиям термостойкости и огнестойкости, поэтому представлены как в разделе термостойкие кабели, так и в разделе огнестойкие кабели. В отдельные группы объединены провода и кабели с одинаковым температурным индексом. Каждая группа имеет свои области применения.
Первым (если рассматривать конструкции по порядку возрастания их температурного индекса) в линейке огнестойких проводов и кабелей стоит марка ЭНЕРГОТЕРМ-70 (температурный индекс +70°С). Эта конструкция не предназначена для работы при высоких температурах, ее основное назначение — работа в условиях пожара. Огнестойкость данного кабеля подтверждена сертификатом.
Данная конструкция отличается от остальных не только температурным индексом (до +90°С), но и областью применения и другими эксплуатационными особенностями. Основное отличие этих проводов и кабелей — огнестойкость и нераспространение огня, безгалогенность, низкое выделение дыма и его (дыма) низкая коррозионная активность. Основное назначение этой марки — не высокотемпературные участки, а установки с повышенными требованиями к надежности и помещения с большим скоплением людей.
Энерготерм-200М (описание см выше)
Энерготерм-400 (описание см выше)
Энерготерм-600 (описание см выше)
Характеристики провода РКГМ
Теперь можно поговорить и о характеристиках провода. Причем, многие из них мы уже раскрыли, и они основаны на применяемых для изготовления материалах. Но кроме стойкости к высоким температурам важны и чисто электрические, а также механические параметры.
| Прежде всего, это электропроводность изделия. Она напрямую зависит от сечения провода. Так, РКГМ 10 провод будет иметь сопротивление не выше 2,00 Ом/км, а провод сечением в 25 мм2 не более 0,809 Ом/км. |
| Следующим важным критерием является изоляция провода. Она так же нормируется и зависит от сечения. Но в любом случае, 1 км провода должен иметь сопротивление изоляции не ниже 90 МОм. И это после трехчасового погружения в воду. | |
Минимальный радиус изгиба провода | Еще одним важным параметром является гибкость провода. Она определяет, с каким радиусом изгиба по отношению к номинальному диаметру можно изгибать провод. Так вот для нашего провода, этот параметр составляет два номинальных диаметра. Это очень хороший показатель. Ведь даже у многих шнуров этот показатель не часто превышает 5. |
| Отдельно остановимся и на температурных характеристиках. Выше мы уже указывали предельно допустимые температуры для отдельных компонентов провода, но необходимо уточнить и его номинальные показатели. Так, максимально допустимая температура работы составляет 180⁰С. Минимально допустимая температура составляет -60⁰С. Но укладывать провод не следует при температуре ниже -15⁰С. |
Характеристики проводов РКГМ
Номинальные характеристики РКГММаркировка: расшифровка символов
- Первая маркировочная буква – А. Она обозначает, что токопроводящий элемент изготовлен из алюминия. Отсутствие этого символа означает – токоведущая жила выполнена из меди. Медь, в отличии от алюминия обладает лучшей электропроводимостью и механическими свойствами.
- Второй символ – Р. Показывает вид изоляции. Р – резиновый обвод.
- Третий – К. Характеристики резиновой защиты, К – кремнийорганическая (силиконовая). Этот пункт один из самых главных при выборе типа кабеля.
- Символ Г. Показатель гибкости кабеля. Классы гибкости указываются в нормативных документах на данный тип провода.
Изображения поперечных сечений кабелей РКГМ, по 6 их основным классам
- Последний буквенный символ – М. Этот символ показывает на дополнительную оплетку. Буква М – стекловолоконный обвод.
- После буквенных обозначений прописываются цифровые символы. Цифра в конце маркировки – сечение электропровода. (пример: РКГМ 25 – токопроводящая единица с поперечным сечением 25 квадратных миллиметров). статью: → «Маркировка кабеля. Буквенная, цветовая маркировка».
Существующие разновидности кабеля
- РКГМ 0,5.
Поперечное сечение 0,5 мм2, предназначается для работы в условиях напряжения 660 В и повышенной частоты – 400 Гц. Область применения кабеля:
- для работы при повышенной влажности воздуха – 100%;
- монтаж осуществляется при величине температуры 15 °С и выше;
- наименьшее значения радиуса изгиба – двойной диаметр проводника.
Стоимость – (9- 10) рублей за метр.
- РКГМ 16.
Имеет сечение жилы 16 квад.мм. Назначение – как выводных контактов электрических установок и машин, под напряжением 660 – 1140 В. При рабочей частоте 60 – 400 Гц. Данным тип применим:
- при условиях отсутствия агрессивных и масло-текучих средах;
- рабочие температурные условия (70 – 190 °С);
- можно использовать при влажности 90 – 100% с температурным показателем 35 °С и ниже;
- установка кабеля допускается при +15 °С и выше.
Стоимость – (110-130) ₽/м.
- РКГМ 50.
Поперечное сечение 50 мм2. Применяется для работы электро-устройств с:
- напряжением – 660, 1140 В;
- частотой – 60, 400 Гц.
Эксплуатация данного типа кабеля проводится при условиях:
- температуры (60-180) °С;
- выдержка перегибов составляет – 10-12 циклов;
- рабочее атмосферное давление (1,4 кПа – 295 кПа).
Цена на 1 метр – (330 – 400 ) ₽.
- РКГМ 95.
Провод работает только при напряжении 660 В и частоте 400 Гц.
Применяется при эксплуатации на объектах с повышенной влажностью, с температурой 25-35 °С. Установка кабеля при работе с электро-механизмами осуществляется при температурах 10 – 15 °С. Радиус изгиба составляет двойной радиус самого электро-кабеля. Цена – (600 — 750) рублей/метр.
- РКГМ 150.
Рабочая среда данной модели:
- частота 100-400Гц;
- напряжение 380 – 660 В;
- атмосферное давление (1,0 – 300 кПа);
- температура – (15 – 30) °С.
Номинальная стоимость – (1300 – 1500 ) ₽/м.
Достоинства кабелей РКГМ:
- не подвергается воздействию влаги, плесени и другой вредоносной среды;
- постоянные свойства при изменении условий окружающей среды;
- высокий уровень термостойкости, отдельный тип изоляции не возгорается до 250 °С;
- механическая неуязвимость, благодаря резиновой изоляции.
Характеристики провода РКГМ
Теперь можно поговорить и о характеристиках провода. Причем, многие из них мы уже раскрыли, и они основаны на применяемых для изготовления материалах. Но кроме стойкости к высоким температурам важны и чисто электрические, а также механические параметры.
Характеристики проводов РКГМ | Прежде всего, это электропроводность изделия. Она напрямую зависит от сечения провода. Так, РКГМ 10 провод будет иметь сопротивление не выше 2,00 Ом/км, а провод сечением в 25 мм2 не более 0,809 Ом/км. |
Номинальные показатели сопротивления изоляции РКГМ | Следующим важным критерием является изоляция провода. Она так же нормируется и зависит от сечения. Но в любом случае, 1 км провода должен иметь сопротивление изоляции не ниже 90 МОм. И это после трехчасового погружения в воду. |
Минимальный радиус изгиба провода | Еще одним важным параметром является гибкость провода. Она определяет, с каким радиусом изгиба по отношению к номинальному диаметру можно изгибать провод. Так вот для нашего провода, этот параметр составляет два номинальных диаметра. Это очень хороший показатель. Ведь даже у многих шнуров этот показатель не часто превышает 5. |
Номинальные характеристики РКГМ | Отдельно остановимся и на температурных характеристиках. Выше мы уже указывали предельно допустимые температуры для отдельных компонентов провода, но необходимо уточнить и его номинальные показатели. Так, максимально допустимая температура работы составляет 180⁰С. Минимально допустимая температура составляет -60⁰С. Но укладывать провод не следует при температуре ниже -15⁰С. |
Особенности строения и эксплуатации
Токопроводящий проводник в составе кабеля защищается двумя неметаллическими оболочками. Скрученные проволоки в общей оплетке придают стойкость проводу при эксплуатации в экстремальных условиях. Нельзя путать такую конструкцию РКГМ с многожильным кабелем, у которого каждый проводник заключен в изоляцию и является отдельным самостоятельным элементом.
Однопроволочные изделия более жесткие, их прокладывают с меньшим числом креплений, сопротивление проводов на низких частотах снижено. Многожильная продукция позволяет вести электролинию с поворотами, поскольку провод более гибкий. Кабель с несколькими перекрученными проволоками отличается пониженным сопротивлением при работе с высокими частотами из-за равномерного распределения плотности тока в сечении.
Диоксид кремния не разрушается при высоких температурах. Если при пожаре сгорит внешняя изоляция, то оставшийся слой кремния оксида будет играть роль диэлектрика. Материал имеет предел плавления при температуре +1710 °С, обладает большой жесткостью и прочностью.
Покрытие провода, в отличие от поливинилхлоридной оболочки других электрических кабелей, не реагирует на солнечное излучение. Толщина защитного пласта зависит от сечения изделия и находится в пределах 0,6—2 мм. Стекловолокнистая оболочка пропитана составом, включающим органические смолы и глифталевый лак, что дает возможность стойко переносить нагревание до 250 °C и сопротивляться ударным нагрузкам.
Рекомендации при монтаже
При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках
Чтобы проводник качественно и надежно функционировал в течение заявленного срока, нужно соблюдать требования эксплуатации. При укладке учитывают следующие правила:
- Поворачивать кабельную линию можно только под прямым углом.
- Возможна вертикальная и горизонтальная прокладка.
- Нежелательно допускать пересечение кабелей.
- Оптимальное расстояние между кабелем и нагревательной трубой 3 см и более.
- Расстояние до окон или дверей не меньше 10 см.
Монтаж возможен как открытым, так и скрытым способом. При открытой установке провода могут укладываться в каналы, гофротрубы, жесткие каркасные трубы, металлические рукава с оплеткой. Закрытая проводка является более сложной. Мастер обязан соблюдать все требования и рекомендации, которые регламентированы техническими условиями. Возможна и воздушная прокладка проводников. Она подходит для подвесных потолков и под половым покрытием.
Провода и кабели термопарные и термокомпенсационные
Гибкие высокотемпературные термопарные и термокомпенсационные кабели для подключения термоэлектрических преобразователей состоят из двух термоэлектродных многопроволочных жил с изоляцией из высокотемпературного материала, могут иметь экран из медной или нержавеющей проволоки, оболочку из высокотемпературного материала. Цвет кабеля и цвета изоляции жил соответствуют международным стандартам для соответствующего типа термопары.
Максимальная погрешность в рабочем диапазоне температур 2,2°С.
Термокомпенсационные кабели

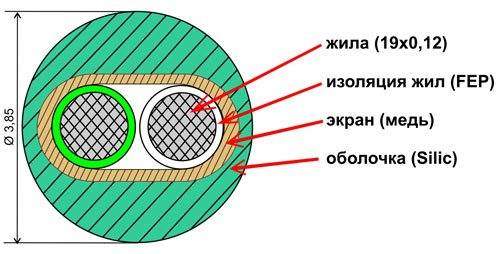

| Наименование | S-FEP-TCB-SIL-2*0.2 | K-PVC-TCB-PVC-2*0,2 | K-FB-FB-SSB-2*0,5 (аналог СФКЭ ХА(К)) | K-FEP-TCB-SIL-2*19 |
| Внешний вид |
|
|
|
|
| Тип | S | K | K | K |
| Материал электродов | медь/медь-никель | хромель-алюмель | хромель-алюмель | хромель-алюмель |
| Сечение жил, мм2 | 2х0,2 | 2х0,2 | 2х0,5 | 2х0,2 |
| Конструкция жилы | 7/0,2 мм (7 проволок диаметром 0,2 мм) | 19/0,12 мм (19 проволок диаметром 0,12 мм) | 7/0,3 мм (7 проволок диаметром 0,3 мм) | 19/0,12 мм (19 проволок диаметром 0,12 мм) |
| Диаметр проводящей жилы, мм | 0,5 | 0,5 | 0,8 | 0,5 |
| Материал изоляции жил | фторопласт (FEP) | ПВХ (PVC) | асбостеклонить | фторопласт (FEP) |
| Толщина изоляции, мм | 0,22 | 0,38 | 0,22 | 0,22 |
| Диаметр жилы с изоляцией, мм | 1,0 | 1,2 | 1,3 | 1,0 |
| Цвета жил | (+) оранжевый, (-) белый | (+) зелёный, (-) белый | (+) зелёный, (-) белый | (+) зелёный, (-) белый |
| Экран | оплётка из медной проволоки толщиной 0,25 мм | оплётка из медной проволоки толщиной 0,25 мм | оплётка из нержавеющей проволоки толщиной 0,25 мм | оплётка из медной проволоки толщиной 0,25 мм |
| Материал оболочки | силиконовая резина | ПВХ (PVC) | асбостеклонить | силиконовая резина |
| Толщина оболочки, мм | 0,75 | 0,5 | 0,75 | |
| Внешний диаметр кабеля, мм | 3,85 | 2,7х4,1 | 3,3х2,3 | 3,85 |
| Цвет оболочки | оранжевый | зелёный | серый | зелёный |
| Макс. температура, °С | 200 | 105 | 400 | 200 |
| Макс. погрешность, °С | ±2,2 | ±2,2 | ±2,2 (до 200°С) | ±2,2 |
Термопарные кабели

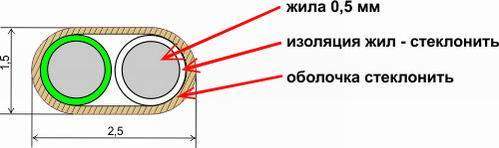

| Наименование | K-FB-FB-24 (2*1/0,5) | K-FB-FB-SSB-24 (2*1/0,5) | K-HFB-HFB-20(2*1/0,8) |
| Внешний вид |
|
|
|
| Тип | K | K | K |
| Материал электродов | хромель-алюмель | хромель-алюмель | хромель-алюмель |
| Сечение жил, мм2 | 2х0,5 | 2х0,5 | 2х0,8 |
| Конструкция жилы | жила однопроволочная диаметром 0,5 мм | жила однопроволочная диаметром 0,5 мм | жила однопроволочная диаметром 0,8 мм |
| Материал изоляции жил | стеклонить | стеклонить | стеклонить |
| Цвета жил | (+) зелёный, (-) белый | (+) зелёный, (-) белый | (+) зелёный, (-) белый |
| Экран | — | оплётка из нержавеющей проволоки | — |
| Внешний диаметр кабеля, мм | 1,5х2,5 | 2,0х3,2 | 2,5х3,0 |
| Цвет оболочки | зелёный | зелёный | зелёный |
| Макс. температура, °С | 300 (кратковременно до 480) | 300 (кратковременно до 400) | 500 (кратковременно до 700) |
Изоляционное покрытие и оболочка

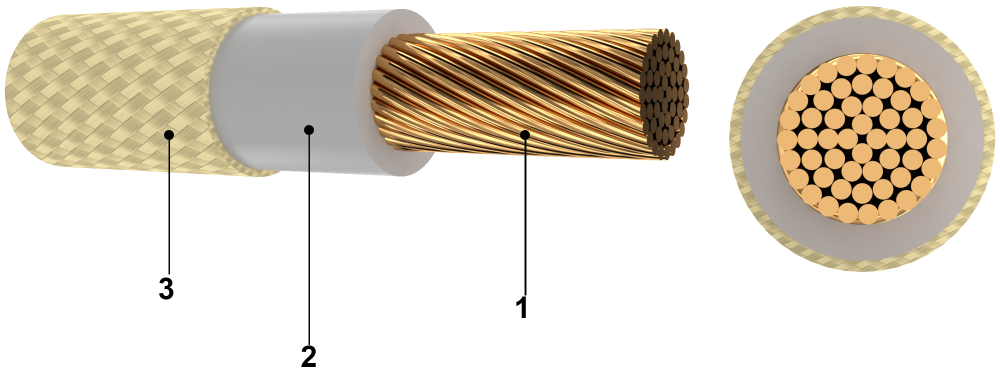

Медную жилу покрывает кремнийорганический слой резины, выполняющий функцию изоляции. В настоящее время для удобства стали применять название для этого типа изоляции «силиконовая резина». Этот тип характеризуется гибкостью, устойчивостью к воздействию высоких температур, увеличенным удлинением до разрыва. При изготовлении термостойкого РКГМ используется состав, способный сохранять свойства при температурах до 200 ℃. Вообще же силиконовая резина позволяет изготавливать изоляцию устойчивую к нагреванию до 900 ℃.

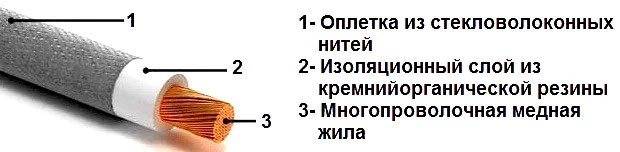

В термостойком РКГМ оплетка провода состоит из стекловолоконных нитей, пропитанных лаком (КО-921) устойчивым к высоким температурам. Лаки из этой серии состоят из смеси модифицированных смол и глифталевого лака. Такой вид пропитки термостойкий, способен выдерживать до 250 ОС. В целом оболочка обладает высокой прочностью и термостойкостью.
Расшифровка и структура провода РКГМ
Для того чтобы определиться с основными характеристиками провода, давайте разберемся, а из чего же собственно он состоит. В этом нам помогут аббревиатура его названия, а также краткий обзор его структуры.
Расшифровка РКГМ
Прежде всего, давайте разберемся с его аббревиатурой. Ведь только одно это уже скажет немало знающему человеку о характеристиках провода.
Расшифровка аббревиатуры проводов РКГМ
Итак:
- Первой буквой в обозначении любого провода должна быть «А». Это означает, что токопроводящая часть провода изготовлена из алюминия. Если этой буквы нет, как в нашем случае, то это значит, что токопроводящая часть изготовлена из меди. А это уже хорошо, так как медь обладает более высокими параметрами электропроводности и лучшими механическими характеристиками.
- Вторая буква у нас Р. Она указывает на тип изоляции провода. В нашем случае — это резиновая изоляция.
- Третья буква «К» указывает на особенности резины, применяемой для изоляции. «К» обозначает кремнийорганическая. Иногда ее еще называют силиконовой резиной. Именно эта особенность резины и придает ей многие положительные качества.
Класс гибкости провода
- Следующая буква «Г» указывает на гибкость провода. Как говорит инструкция, провод можно называть гибким, если он принадлежит как минимум к четвертому классу гибкости. Согласно ГОСТ 22483-77 всего таких классов 6 — и чем выше класс, тем выше гибкость провода.
- Последней буквой в обозначении является «М». Она говорит нам о дополнительной оплетке провода, которая в нашем случае выполнена из стекловолокна. Для придания ему более качественных характеристик, стекловолокно дополнительно пропитывают лаком и эмалью.
Таблица сечений проводов РКГМ
После буквенной маркировки, обычно указывается цифра. Она обозначает сечение изделия. Например, РКГМ 25 — провод с сечением в 25 мм2. Вообще, данный тип провода выпускается с номиналами от 0,75 мм2 до 120 мм2, и производится только одножильным.
Структура провода РКГМ
Еще больше о характеристиках провода мы сможем понять, если подробно разберем его структуру и материалы, используемые для его создания. Тем более что для данного провода применяются не совсем стандартные материалы.
Итак:
- Для любого провода в первую очередь важны его электрические качества в плане проводимости электрического тока. Как мы уже выяснили выше, РКГМ провод выполнен из меди. И он имеет не менее чем четвертый класс гибкости. А что это значит?
- Класс гибкости четыре обозначает, что токоведущая часть представляет собой не единое целое, а скручена из отдельных проволок. Такая конструкция позволяет проводу многократно изгибаться без потери своих механических и электрических свойств.
- Кроме того, понятно, что чем большее количество проволок свито в один провод при одинаковом сечении, тем более подвижной будет токоведущая жила.
Нормы минимального сечения отдельных проволок для проводов РКГМ
- Именно поэтому ГОСТ нормирует минимальный диаметр каждой отдельной проволоки в проводе разного сечения. Например, возьмем РКГМ 1,5 — провод с классом гибкости 4. Для него диаметр каждой отдельной проволоки должен быть не выше 0,41 мм. А для провода сечением в 10 мм2, этот норматив уже будет 0,53 мм.
- Но данное правило применимо для всех гибких проводов. Далеко не все из них имеют резиновую кремнийорганическую изоляцию. В ней-то и кроется главная особенность провода. Такая изоляция не проводит электрический ток даже при температуре в 200⁰С. Для сравнения: обычная резина становится проводником уже при 120-150⁰С.

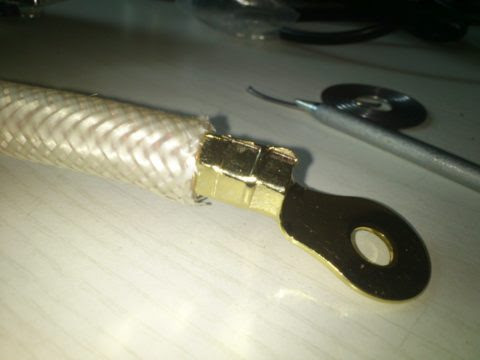

На фото: пример использования РКГМ для выводов двигателей
Еще одним положительным моментом является то, что при горении, которое наступает только при температуре в 600-700⁰С, такая изоляция не выделяет токсичных веществ. И даже если изоляция сгорит, то оставшийся на проводе диоксид кремния может выполнять роль диэлектрика как на видео.
Зависимость толщины изоляции от сечения провода
- Толщина изоляции зависит от сечения провода. Обычно она составляет от 0,6 до 2 мм.
- Кроме самой изоляции, провод имеет еще и оплетку из стекловолокна. Эта оплётка пропитывается смесью глифталевого лака и кремнийорганической смолы. Такая пропитка позволяет стекловолокну выдерживать температуры до 250⁰С, а также повышает механические характеристики самой оплетки.
Для температуры 150-180 градусов
Кабель для бани должен быть термостойким, прочным, инертным к влиянию горячих паров воды, устойчивым к возможным механическим воздействиям. Апробированы временем, наиболее востребованы несколько видов проводов для сауны.
Термостойкий провод РКГМ применяется при 100% концентрации паров влаги и температуре, достигающей +180 ℃.
Качества обусловлены изолированием медных проводов силиконом, изготовлением оплетки из стекловолокон. В аббревиатуре зашифрована следующая информация: РК – резина кремнийорганическая, ГМ – голый медный провод.
Термостойкий провод ПВКВ идеально подходит для подключения электрооборудования. Он выдерживает высокую влажность, обеспечивает стабильную работу при температуре +180 ℃.
Буквы маркировки означают, что провод выводной сделан с кремнийсодержащей оболочкой. Он хорошо выдерживает механические нагрузки, может многократно изгибаться без ущерба для целостности.
Термостойкое проволочное изделие не реагирует на плесень, пропиточные смеси; устойчиво к воспламенению; может применяться при повышенном или пониженном давлении.
Жаростойкий провод ПРКА – сделан из меди. Аббревиатура информирует: П – провод, РК – в кремнийорганической резиновой оболочке, А – с увеличенными показателями твердости.
Продукт идеально подходит для саун, парилок всех видов, бань, сушилок; выдерживает +180 ℃, влажность 98 %. Не рекомендован для многократных изгибов.
Термостойкий провод ПНБС подходит для статичного (неподвижного) прокладывания в банях, саунах, парилках, любых других влажных помещениях с высокой (до +150 ℃) температурой. Об этом свидетельствует аббревиатура. Рекомендуемая температура помещений составляет +150 ℃.
Особенности строения и эксплуатации
Токопроводящий проводник в составе кабеля защищается двумя неметаллическими оболочками. Скрученные проволоки в общей оплетке придают стойкость проводу при эксплуатации в экстремальных условиях. Нельзя путать такую конструкцию РКГМ с многожильным кабелем, у которого каждый проводник заключен в изоляцию и является отдельным самостоятельным элементом.
Однопроволочные изделия более жесткие, их прокладывают с меньшим числом креплений, сопротивление проводов на низких частотах снижено. Многожильная продукция позволяет вести электролинию с поворотами, поскольку провод более гибкий. Кабель с несколькими перекрученными проволоками отличается пониженным сопротивлением при работе с высокими частотами из-за равномерного распределения плотности тока в сечении.
Диоксид кремния не разрушается при высоких температурах. Если при пожаре сгорит внешняя изоляция, то оставшийся слой кремния оксида будет играть роль диэлектрика. Материал имеет предел плавления при температуре +1710 °С, обладает большой жесткостью и прочностью.
Покрытие провода, в отличие от поливинилхлоридной оболочки других электрических кабелей, не реагирует на солнечное излучение. Толщина защитного пласта зависит от сечения изделия и находится в пределах 0,6—2 мм. Стекловолокнистая оболочка пропитана составом, включающим органические смолы и глифталевый лак, что дает возможность стойко переносить нагревание до 250 °C и сопротивляться ударным нагрузкам.
Производители
Рассматриваются предприятия, которые представляют на отечественном рынке термостойкий провод РКГМ высокого качества:
- «Камкабель»;
- «Уралкабель»;
- «Рыбинсккабель»;
- «Новомосковский» кабельный завод.
Провода РКГМ производятся с учётом всех международных параметров, которые требуют технические условия на кабельную продукцию. Если есть необходимость в замене изделия, эту марку изделия можно заменить на другой подходящий по техническим параметрам провод.
Предприятие «Камкабель»

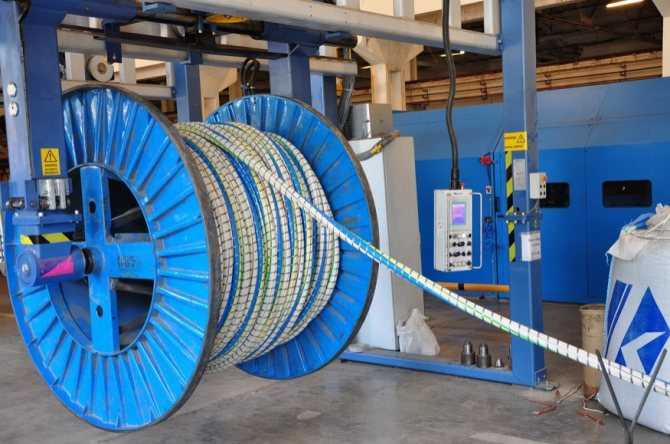

«Камкабель»
Компания выпускает провода, которые предназначены для выводных концов обмоток температурного класса «Н» (+180°С) электрических машин и аппаратов на переменное напряжение до 660 В частой до 400 Гц, при отсутствии воздействия агрессивных сред и масел.
Жаростойкий провод предназначен для эксплуатации во всех макроклиматических районах на суше, кроме регионов с очень холодным климатом. Провода выдерживают не менее 10 циклов изгибов вокруг цилиндра, равному двукратному диаметру провода. Провода устойчивы к воздействию пониженного атмосферного давления до 1,3×102 Па (1 мм рт.ст.) и повышенного атмосферного давления до 29,4×104 Па (3 кгс/см2). Провода устойчивы к воздействию вибрации и механическим ударам, плесневых грибов. Срок службы изделий — не менее 8 лет.
Вам это будет интересно Выдерживаемая мощность проводом сечением 25
АО «Уралкабель»
«Уралкабель»
Имея в собственности современное технологическое оборудование, ЗАО «Уралкабель» выпускает кабельную продукцию для различных отраслей народного хозяйства. Основными потребителями продукции являются предприятия металлургического, нефтегазодобывающего, энергетического комплексов, автомобильной, авиационной, строительной промышленности, Министерство обороны, Федеральное агентство по атомной энергии, структурные подразделения ОАО «Российских железных дорог».
«Рыбинсккабель» — особенности предприятия
«Рыбинсккабель»
Завод основан в 1949 году для обеспечения потребностей автотракторной отрасли. Находясь в центре промышленной зоны, «Рыбинский кабельный завод» быстро превратился в крупное предприятие, основным направлением которого стало производство кабеля и провода для изделий гражданского и оборонного назначения. В 1989 году на промышленной площадке завода создан аналог совместного российско-австрийского предприятия «Волмаг» выпускающее эмальпровод. Сегодня «Рыбинский кабельный завод» выпускает более 16 000 маркоразмеров кабеля и провода.
Международные обозначения
На международном рынке термостойких проводов для каждого вида изделий приняты определенные сокращения. Например, сокращением SID обозначается обычная сплошная однокомпонентная жила; SIF – тонкожильная модификация; SIFF – продукция с супертонкими жилами. Негорючий гибкий провод в международном профессиональном сообществе маркировку SIZ.
Присутствие в обозначении сочетания букв GL обозначает наличие оплетки из термостойких стекловолокон. На практике применяется значительное количество сокращений.
Приобретая изделия, обратите внимание на обозначения. При необходимости все поставщики могут провести разъяснения, предоставить сертификат пожарной безопасности. Согласно международным нормам в документе указывают:
Согласно международным нормам в документе указывают:
- огнестойкость;
- склонность к распространению огня;
- количество галогенсодержащих выделяющихся газов;
- объем кислотных газов с указание значений рН и удельной проводимости;
- величину значений плотности дыма при горении образца в конкретных заданных условиях.
После ознакомления с представленной информацией о термостойких свойствах и других характеристиках проводов сомнения покупателей исчезнут.
Это интересно: Котлы для бани — изучаем подробно
Расшифровка и структура провода РКГМ
Для того чтобы определиться с основными характеристиками провода, давайте разберемся, а из чего же собственно он состоит. В этом нам помогут аббревиатура его названия, а также краткий обзор его структуры.
Расшифровка РКГМ
Прежде всего, давайте разберемся с его аббревиатурой. Ведь только одно это уже скажет немало знающему человеку о характеристиках провода.
Расшифровка аббревиатуры проводов РКГМ
Итак:
- Первой буквой в обозначении любого провода должна быть «А». Это означает, что токопроводящая часть провода изготовлена из алюминия. Если этой буквы нет, как в нашем случае, то это значит, что токопроводящая часть изготовлена из меди. А это уже хорошо, так как медь обладает более высокими параметрами электропроводности и лучшими механическими характеристиками.
- Вторая буква у нас Р. Она указывает на тип изоляции провода. В нашем случае — это резиновая изоляция.
- Третья буква «К» указывает на особенности резины, применяемой для изоляции. «К» обозначает кремнийорганическая. Иногда ее еще называют силиконовой резиной. Именно эта особенность резины и придает ей многие положительные качества.
Класс гибкости провода
- Следующая буква «Г» указывает на гибкость провода. Как говорит инструкция, провод можно называть гибким, если он принадлежит как минимум к четвертому классу гибкости. Согласно ГОСТ 22483-77 всего таких классов 6 — и чем выше класс, тем выше гибкость провода.
- Последней буквой в обозначении является «М». Она говорит нам о дополнительной оплетке провода, которая в нашем случае выполнена из стекловолокна. Для придания ему более качественных характеристик, стекловолокно дополнительно пропитывают лаком и эмалью.
Таблица сечений проводов РКГМ
После буквенной маркировки, обычно указывается цифра. Она обозначает сечение изделия. Например, РКГМ 25 — провод с сечением в 25 мм2. Вообще, данный тип провода выпускается с номиналами от 0,75 мм2 до 120 мм2, и производится только одножильным.
Структура провода РКГМ
Еще больше о характеристиках провода мы сможем понять, если подробно разберем его структуру и материалы, используемые для его создания. Тем более что для данного провода применяются не совсем стандартные материалы.
Итак:
- Для любого провода в первую очередь важны его электрические качества в плане проводимости электрического тока. Как мы уже выяснили выше, РКГМ провод выполнен из меди. И он имеет не менее чем четвертый класс гибкости. А что это значит?
- Класс гибкости четыре обозначает, что токоведущая часть представляет собой не единое целое, а скручена из отдельных проволок. Такая конструкция позволяет проводу многократно изгибаться без потери своих механических и электрических свойств.
- Кроме того, понятно, что чем большее количество проволок свито в один провод при одинаковом сечении, тем более подвижной будет токоведущая жила.
Нормы минимального сечения отдельных проволок для проводов РКГМ
- Именно поэтому ГОСТ нормирует минимальный диаметр каждой отдельной проволоки в проводе разного сечения. Например, возьмем РКГМ 1,5 — провод с классом гибкости 4. Для него диаметр каждой отдельной проволоки должен быть не выше 0,41 мм. А для провода сечением в 10 мм2, этот норматив уже будет 0,53 мм.
- Но данное правило применимо для всех гибких проводов. Далеко не все из них имеют резиновую кремнийорганическую изоляцию. В ней-то и кроется главная особенность провода. Такая изоляция не проводит электрический ток даже при температуре в 200⁰С. Для сравнения: обычная резина становится проводником уже при 120-150⁰С.
На фото: пример использования РКГМ для выводов двигателей
Еще одним положительным моментом является то, что при горении, которое наступает только при температуре в 600-700⁰С, такая изоляция не выделяет токсичных веществ. И даже если изоляция сгорит, то оставшийся на проводе диоксид кремния может выполнять роль диэлектрика как на видео.
Зависимость толщины изоляции от сечения провода
- Толщина изоляции зависит от сечения провода. Обычно она составляет от 0,6 до 2 мм.
- Кроме самой изоляции, провод имеет еще и оплетку из стекловолокна. Эта оплётка пропитывается смесью глифталевого лака и кремнийорганической смолы. Такая пропитка позволяет стекловолокну выдерживать температуры до 250⁰С, а также повышает механические характеристики самой оплетки.
Свойства
РКГМ — провод, отличающийся уникальными свойствами. Основные:
- Повышенная прочность. Резина оплетки изготовлена на силиконовой основе, что исключает повреждения изделия даже при сильном изгибе. Кроме того, изделие выдерживает большие нагрузки и показывает высокую устойчивость к повреждению на разрыв.
- Стабильность работы. Эффективность применения РКГМ не снижается вне зависимости от давления окружающей среды, механических воздействий, вибраций или иных влияний. Провод сохраняет технические качества и гарантирует работоспособность электроприемника. В процессе использования провод не рвется, не боится деформаций и сберегает первоначальную форму.
- Термостойкость. Выше отмечалось, что плюс РКГМ — способность выдерживать мощные термические воздействия. В процессе изготовления изоляции использованы специальные комплектующие, сохраняющие качество даже при высокой температуре. Нагрев провода не сказывается на его функциональности и не приводит к возгоранию. В случае превышения установленной температуры больше 250 градусов Цельсия РКГМ все равно не загорается.
- Стойкость к вредным воздействиям. Практика показала, что изделие не боится появления грибка или плесени при прокладке в условиях повышенной влажности. Оплетка имеет специальную структуру и пропитана особыми составами, позволяющими монтировать изделие в бане, сауне или на улице. РКГМ можно использовать для подключения техники во влажных помещениях без опасности для ее работоспособности.
Свойства провода можно описывать долго, но указанные параметры лучше всего характеризуют его качество.
