Расшифровка маркировки и технические характеристики провода ПВС

О чем говорит маркировка

По стандартному обозначению можно уточнить соответствие изделия условиям решаемой инженерной задачи. Для пвс расшифровка аббревиатуры позволяет сделать следующие выводы:

• Буквой «П» обозначают провод, что предполагает относительно скромные изоляционные (защитные) параметры. Однако данные изделия создают с двумя оболочками. Такое решение характерно для стандартной кабельной продукции.
• В – изоляция из ПВХ. Добавками в базовый полимерный состав обеспечивают негорючесть, уменьшают выделение дыма при пожаре.
• С – в данном сокращении подчеркивает целевое назначение – соединение потребителей электроэнергии с источником питания.

К сведению. Цифрами в маркировке обозначают «количество жил» х «площадь поперечного сечения в кв. мм».

Назначение провода ПУНГП

Провод ПУГНП

Электрический кабель – это разновидность ПУНП с гибкими жилами. Он дешевле в сравнении с NYM или ВВГ и до 2007 года изготавливался по ТУ 16.К13-020-93. Низкое качество продукции для организации электросети послужило причиной запрета на производство. В настоящее время некоторые производители выпускают ПУНГП, поэтому после покупки его нужно проверить:

• положить в морозильник с температурным режимом -15 градусов и осмотреть оболочку на предмет растрескивания;
• скрутку после выдержки в морозилке около 2 часов отогреть 60 мин при комнатной температуре и намотать на цилиндр в 10 раз больший длины.

Если корпус кабеля остался целым, его допускается использовать по назначению – для обустройства внутреннего освещения, токоподачи к мелким бытовым приборам и промышленным агрегатам.

Какую марку, ПВС или ВВГ, лучше для дома?

Схема электроснабжения дома, в частности деревянного, имеет ряд специфических особенностей, например, относительно большую протяжённость проводки, необходимость уличной прокладки кабеля и его ввода в дом и др.

Для ввода в дом используют кабель ВВГ сечением от 16мм2 в металлической трубе.

При внутренней скрытой проводке в деревянном доме необходимо прокладывать кабель в металлических трубах. Наилучший вариант — кабель ВВГ, ПВС не запрещен, но напомним, что его основное назначения для нестационарной прокладки.

При внутренней открытой проводке на изоляторах или в кабель-канале нужен негорючий кабель с маркировкой -нг, например, ВВГнг.

Это интересно: Составление схемы электропроводки в квартире и частном доме: читаем суть

А что говорит об этом ГОСТ?

Можно ли сделать проводку в доме проводом ПВС? Ведь работать с ним намного комфортнее и даже проще?

У каждого вида проводки есть своё предназначение. К примеру, в правилах устройства электроустановок говорится, что провода и кабели должны применяться только в соответствии со стандартами и техусловиями. И если открыть ГОСТ 7399-97, то вы увидите, что проводка ПВС по своему назначению годится только для подключения электроприборов и использования в удлинителях.

ФОТО: masterpotoku.ruТаким образом, ПВС может выполнять роль только подвижной электропроводки. Им можно подключить к розетке телевизор, пылесос, холодильник или изготовить из него переноску

В этой роли ПВС нет равных, потому что многожильный провод очень прочен и не боится перегибов.

Выходит, что ГОСТ не предполагает использования ПВС как стационарной проводки. И, кроме того, срок службы по тем же ГОСТам у ПВС  всего 6–15 лет, а у ВВГ – не менее 30 лет. Вот и подумайте, захотите ли вы менять проводку каждые лет 10?

Рекомендации по использованию кабеля ПВС

При использовании кабеля ПВС в скрытой проводке следует учитывать несколько рекомендаций:

Выбор типа кабеля ПВС должен основываться на требованиях безопасности и электрических характеристик системы

Обратите внимание на маркировку кабеля, где должна быть указана его сечение и тип. При выборе кабеля следует учитывать планируемую нагрузку и условия эксплуатации.
Укладка кабеля ПВС должна происходить в соответствии с требованиями строительных норм и правил

Кабель должен быть защищен от механических повреждений и воздействия влаги. Рекомендуется использовать для укладки кабеля специальные гофрированные трубы или каналы.
Кабель ПВС следует укладывать на протяжении всего пути без поворотов и изломов, чтобы избежать его повреждения и ухудшения электрических характеристик. Кабель не должен перекрываться другими материалами или проводами.
При скрытой проводке кабеля ПВС рекомендуется использовать эксклюзивные линии для тока и сигнала. Это позволит избежать помех и снизить риск повреждения кабеля.
Перед прокладкой кабеля ПВС рекомендуется проверить его электрические характеристики и исправность изоляции. Для этого может потребоваться использование осциллографа и мультиметра. При обнаружении повреждений или нарушений изоляции кабель следует заменить.
Для монтажа и подключения кабеля ПВС рекомендуется привлекать квалифицированных специалистов, обладающих необходимыми знаниями и опытом работы с электрическими сетями. Это позволит избежать неправильной установки и непреднамеренных повреждений кабеля.

Следуя этим рекомендациям, вы сможете правильно использовать кабель ПВС при скрытой проводке и обеспечить надежное и безопасное функционирование электрической системы.

Характеристики

Провода ПВС имеют следующие технические характеристики:

• В зависимости от сечения фазных элементов изделие выдерживает ток до 2 кВт;
• При растягивании разрыв происходит после того, как длина увеличится в полтора раза;
• Оптимальный температурный режим эксплуатации находится в пределах от плюс 40˚C до минус 25 ˚C;
• ПВС морозостойких марок помечаются специальным символом “Y”. Он указывает на нижний температурный порог до — 40 ˚C;
• Срок гарантийной работы, как правило, равен 2 годам;
• При одиночной прокладке оболочка изделия не поддерживает горения. В случае возгорания при длительном соприкосновении с открытым пламенем имеет свойство к самозатуханию;
• ПВС-Т имеет покрытие, обладающее рядом особых свойств, увеличивающих срок службы в условиях жаркого и влажного климата;
• Допускается использование при повышенной влажности воздуха (до 98%);
• Радиус безопасного перегиба составляет не менее 4 см;
• Ресурс бесперебойной работы при эксплуатации в качестве временной проводки, или элемента переноски — 5000 часов. При использовании в качестве стационарной и постоянной проводки — 12000 часов.

Кабель ПВС от разных производителей может обладать отличающимися техническими характеристиками, даже при совпадении маркировочных обозначений. Отличия могут касаться таких параметров, как:

• Толщина изоляционного слоя;
• Сечение проводников;
• Количество медных проволок в жильной скрутке.

Точное описание свойств конкретного ПВС можно найти в документации поставщика.

Watch this video on YouTube

Технические характеристики и описание

• Применение для работы в электросетях с рабочим напряжением до 660 В.
• Частота переменного тока 50 Гц.
• Сопротивление на один километр провода 270 Ом.
• Провод можно эксплуатировать в температурном диапазоне от -25 и до +40 градусов.
• Короткий нагрев жил допускается до +70 градусов.
• Изоляция двойная из поливинилхлорида, такой материал самозатухает.
• Срок эксплуатации 6-10 лет.

Кабель ПВС изготавливается согласно ГОСТ 7399-97. Состоит он из многожильных проводов, которых в кабеле может быть от двух до семи. Каждая жила имеет изоляцию из поливинилхлорида, жилы маркируются различными цветами. Нулевая жила имеет голубой или синий цвет, а заземляющая жила имеет жёлто-зелёную маркировку. Сверху покрыты ещё одной оболочкой из поливинилхлорида, которая также может быть различных цветов.

Если в маркировке не указана буква «П», то провод имеет круглую форму. Именно благодаря этой форме он симпатично смотрится на бытовых приборах. Такая форма позволяет ему не перекручиваться и не перегибаться, когда его используют как удлинитель. На рынке присутствуют варианты и с плоской формой, но они распространены значительно меньше.

Сечение жил имеет довольно широкий диапазон: от 0,5 до 16 миллиметров квадратных, что позволяет технически использовать кабель в промышленных целях, в том числе и как силовой провод.

Из-за низкого срока службы (всего до десяти лет) этот провод не рекомендуется использовать для изготовления стационарных электросетей. В таком случае лучше выбрать электрокабель с маркировкой ВВГ. Данный провод имеет срок эксплуатации 30, а не 10 лет, как ПВС.

Также характеристика изоляции кабеля ПВС в отношении температурных режимов (в некоторых регионах) не позволит использовать этот провод как уличный. Например, провод ВВГ работает при температуре от -50 до +50 градусов. Хотя и есть провод ПВС с маркировкой «У», что указывает на уличное применение этого кабеля, но диапазон расширяется только до -40 градусов.

В целом это хороший провод. Если он используется по назначению и не превышаются максимальные характеристики данного электропровода, то он способен справиться с возложенными на него задачами, а срок его службы может быть и большим от заявленных в технической характеристике.

Какое отличие ШВВП от ПВС?

ШВВП – это гибкий шнур, в котором многопроволочные медные жили находятся параллельно и изолированы один от другого поливинилхлоридом. Используется для электромонтажа и присоединения электроприборов к источнику питания. Сфера применения как производство, так и быт . У данного кабеля есть разновидности, которые отличаются между собой сечением жил. Этот провод не используют для работы, где есть высокие нагрузки, поскольку его мощности для этого не хватает. Есть еще очень похожий кабель ВВП. Но основное отличие провода ШВВП от ВВП это количество жил и гибкость, если ШВВП многожильный и достаточно гибкий, то ВВП может быть одножильный и менее гибкий.

ПВС- это силовой гибкий провод, состоящий из многопроволочных изолированных поливинихлоридом медных жил, скрученных между собою. Он влагозащищеный, и имеет более прочную механическую изоляцию.Этим кабелем соединяют электроприборы и электрооборудование для подключения к электрическим сетям. Также используют в производстве и быту. Более частое его применение для организации работы бытовых приборов и освещения. С данного кабеля получаются отличные удлинители.

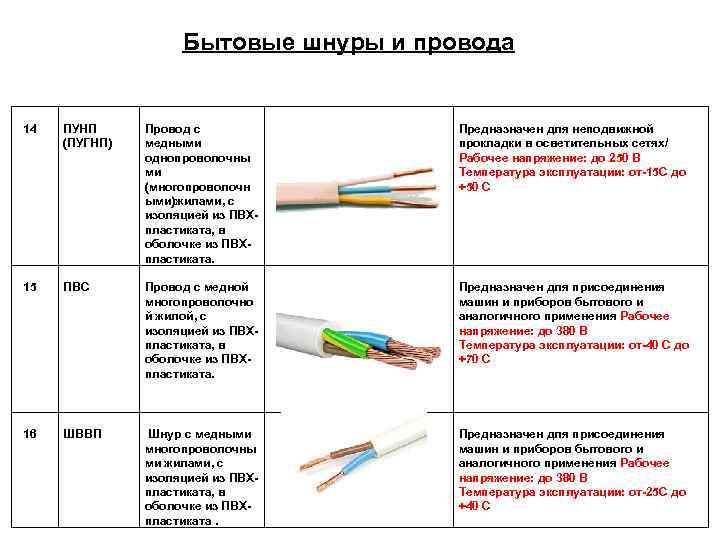

Для наглядности посмотрите отличие ШВВП и ПВСна рисунке

Кабель ПВС

Кабель ШВВП

Это интересно: Звукоизоляция розеток в квартире — как и чем сделать

Можно ли использовать его в работе

Если есть возможность, то лучше, конечно, воспользоваться другими видами кабеля, например тем же ВВГ или, для временных работ, ПВС

Но при режиме жесткой экономии или отсутствии других проводов можно, разумеется, воспользоваться и ПУНП, приняв разумные меры предосторожности

Во-первых, у этого кабеля надо всегда замерять сечение, например, штангенциркулем. Верить маркировке в его случае нельзя вообще. Либо исходить из того, что ПУНП сечением 2.5 мм соответствует ВВГ сечением 1.5 мм. Таким образом, если вы подключите этим кабелем торшер или лампу, ничего плохого не случится. Маломощный потребитель вроде современного телевизора или компьютера, отличающихся небольшим электропотреблением, ПУНП тоже выдержит.

Главное: этим кабелем НЕЛЬЗЯ подключать никакие нагревательные приборы. Абсолютно исключены мощные — электроплита, бойлер и тому подобное. Нежелательны микроволновки, тостеры и чайники. И, разумеется, абсолютно недопустимо одновременное включение в сеть по этому кабелю нескольких мощных приборов.

Провод должен быть проложен по негорючей поверхности — бетону, кафелю или гипсу. Нельзя вмуровывать этот провод в стену без гофротрубы, из которой его при необходимости можно легко выдернуть. Нельзя использовать на открытом воздухе без защитной оболочки. Нельзя прокладывать в земле, например на даче — перерубить его лопатой ничего не стоит. Нельзя прокладывать этот провод пучками, так как из-за тонкой изоляции он легко «пробивается», а при прокладке пучком — хорошо горит. Нельзя монтировать методом скрутки, то есть не на клеммниках. Нельзя соединять с алюминием иначе как через клеммник. Не рекомендуется делать на его базе самодельные удлинители.

Но при тщательно выверенных токовых нагрузках, хорошем качестве соединений и проверенном сечении провод ПУНП вполне может сослужить вам хорошую службу.

Расчет сечения кабеля по мощности и длине

Правила устройства электроустановок описывают все факторы, оказывающие влияние на выбор сечения кабеля для монтажа электропроводки. Основным из них является нагрузка, используемая в сети. Получить ее можно, зная мощность электрооборудования.

Влияние оказывают и другие факторы:

• Количество жил: от этого зависит, насколько сильно нагревается провод.
• Способ укладки: кабели, уложенные под землей, выдерживают большую нагрузку. Провода, уложенные в короб, нагреваются друг о друга. Если в коробе находится больше четырех проводов, для расчета сечения применяется поправочный коэффициент, указанный в ПУЭ.
• Процент падения напряжения.
• Температура воздуха, при которой будет эксплуатироваться сеть.

К электрическим сетям предъявляются следующие требования:

• безопасность;
• надежность;
• экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода – это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( “Правила устройства электроустановок“). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

1. Напряжение питания (однофазное или трехфазное).
2. Материал проводника.
3. Ток нагрузки, измеряемый в амперах (А), или мощность – в киловаттах (кВт).
4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину – 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно “Правилам устройства электроустановок“, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА.

Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшиться и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.

При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:

1. Длина провода, единица измерения – м. При её увеличении растут потери.
2. Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
3. Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:

1. В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
2. С помощью таблиц ПУЭ определяют сечение провода по току.
3. Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
4. Находим падение напряжения из соотношения: ΔU=I*R.
5. Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.

Характеристики провода ПВС

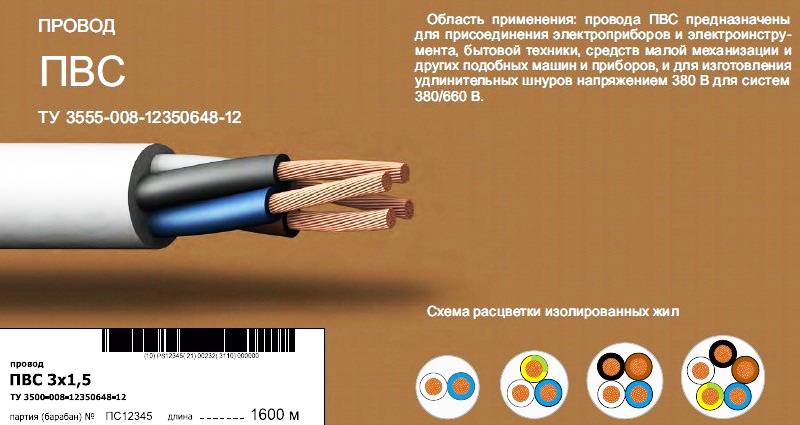

Назначение провода ПВС — для подключения электрооборудования, установленного вдалеке от внутренней проводки. Из него можно сделать переноску (удлинитель). Еще одна область применения — использовать как соединительный кабель к электрическому духовому шкафу, варочной поверхности, электроплите и любой другой бытовой технике. Сечение проводника подбирается в зависимости от максимальной мощности оборудования и типа нагрузки (220 В или 380 В).

Диаметр проводников в зависимости от мощности

Подходит он и в качестве шнуров к осветительным приборам — лампам, торшерам и т.д.  Только сечение проводов в этом случае небольшое — 0,5-1,5 мм. Срок службы провода ПВС для стационарного  подключения электрооборудования — 10 лет. Не так уж и мало. Особенно если учесть, что бытовую технику зачастую мы меняем чаще.

Провод ПВС можно использовать на улице, но не в северных регионах. Верхний предел температур около +40°C, так что летнее использование не проблема почти везде. А вот оставлять на открытом воздухе зимой можно только ближе к югу. Нижняя граница температурного диапазона зависит от материала оболочки. У одних производителей нижний предел температур -15°C, у других -25°C. Для некоторых регионов этого достаточно, для других — нет. Только один момент: на улице срок службы — не более 6 лет. При этом гарантийный срок — 2 года.

Кстати, есть специальные морозостойкие модификации. Они могут эксплуатироваться при температуре до -40°C. Такие изделия в маркировке имеют дополнительную букву «м» — ПВСм.

Масса одного метра и максимально допустимый ток

Длительно допустимый нагрев жил кабеля — до +70°C, но его лучше не допускать. Кабель и провод перегреваются, когда диаметр жилы не соответствует нагрузке. Поэтому при выборе сечения жил лучше брать с запасом — целее будет. Причем речь и не только о целостности самой проводки, но и вашего жилища.

Еще одна важная характеристика: горючесть. Провод ПВС — стойкий к распространению пламени, но только в случае одиночной его прокладки. То есть, прокладка в кабель-каналах в пожароопасных помещениях не рекомендуется.

Расшифровка и основные параметры провода ПВС

Характеристики проводов ПВС позволяют его применять для решения широко спектра задач. И дабы правильно сделать выбор следует знать не только технические характеристики провода, но и его эксплуатационные особенности.

Расшифровка провода ПВС

У ПВС провода расшифровка достаточно проста – «П» — означает провод, «В» — обозначает наличие виниловой изоляции (это сокращенное название ПВХ) и «С» — соединение в единой оболочке всех жил. В этом случае провод имеет круглое сечение. Добавление же символа «П» обозначает параллельное расположение жил. В этом случае провод имеет овальную форму.

Расшифровка проводов ПВС

Итак:

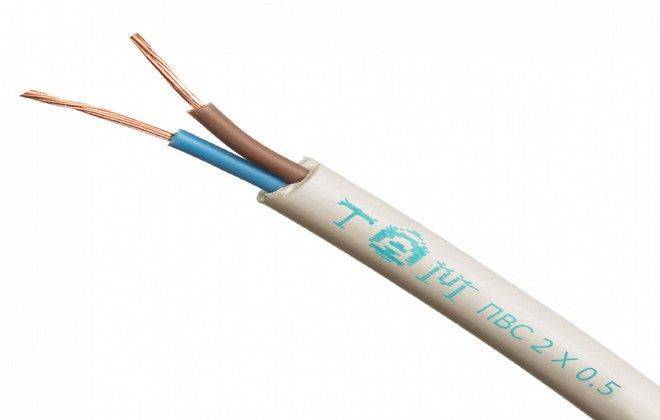

• Маркировка на провод наносится на его наружную поверхность. Кроме обозначения марки провода она содержит еще ряд цифр. Давайте разберемся и с их значением. А поможет нам в этом видео представленное на сайте.
• Первая цифра после буквенной маркировки это «2», «3», «4» или «5». Это число обозначает количество жил в кабеле.
• После этого идет знак «×» и второе число, которое может быть «0,75», «1,00», «1,50», «2,50». Это число означает сечение всех жил провода.

Основные параметры провода ПВС

Теперь давайте разберем основные характеристика провода ПВС. Ведь именно исходя из них осуществляется выбор провода и места его монтажа.

Технические характеристики проводов ПВС

Итак:

• Согласно ГОСТ 22483 – 77 жилы проводов ПВС относится к 5 классу. Исходя из этого выбирается сечение единичных проволок в общем сечении жилы. Например, для провода с номинальным сечением жилы в 1,0 мм2 сечение единичной проволоки должно быть не более 0,21 мм2. А для жилы в 2,5 мм2 значение единичной проволоки должно быть уже не больше 0,26 мм2.
• Что касается изоляции, то на провод ГОСТ 7399 – 97 ПВС устанавливает значения, зависящие от сечения жил. Так толщина изоляции жилы колеблется от 0,6 до 0.8 мм. А толщина оболочки колеблется от 0,8 до 1,2 мм. При этом изоляция должна обеспечивать сопротивление изоляции не менее приведенных в данном ГОСТе.

• Рабочими температурами для провода ПВС считается диапазон от — 25⁰с до +40⁰С. При этом максимальная рабочая температура не должна превышать +70⁰С. А минимальная температура для монтажа должна быть не ниже -20⁰С
• Инструкция предполагает, что оболочка провода не распространяет горения. При этом сама она подвержена воздействию температур.
• Срок службы ПВС провода ГОСТ отмеряет 6 годами. Но обычно этот срок значительно больше, если только провод не подвержен воздействию агрессивных сред.

Поставки шнура ШВВП

На проводе должен быть нанесен товарный знак завода-изготовителя, маркоразмер провода и год выпуска

Чтобы устройство работало без перебоев, нужно уметь правильно выбирать кабельную продукцию

Обязательно нужно обратить внимание на правильность маркировки. Она наносится согласно ГОСТ7399-97 и должна обозначаться на шнуре. На проводе должен быть нанесет товарный знак производителя, типоразмер и дата выпуска

Маркировка согласно требованиям ГОСТ наносится через каждые 500-550 мм. Это правило может не соблюдаться только в случае согласования с покупателем при производстве изделий для армирования

На проводе должен быть нанесет товарный знак производителя, типоразмер и дата выпуска. Маркировка согласно требованиям ГОСТ наносится через каждые 500-550 мм. Это правило может не соблюдаться только в случае согласования с покупателем при производстве изделий для армирования.

Если проводник продается в бухтах, на них должен быть соответствующий ярлык. На нем прописывается информация об изделии – обозначение, длина, масса, название завода-производителя, год выпуска. Также, если покупатель потребует, может наноситься штамп технического контроля.

Основными производителями являются Севкабель и Электрокабель. Они выпускают качественную и надежную продукцию, которая соответствует всем заявленным характеристикам.

Расшифровка маркировки

По маркировке кабельной продукции можно определить характеристики проводов/кабелей. Так что не помешает знать, как расшифровывается название ПВС:

• П — провод.
• В — виниловая оболочка.
• С — соединительный.

То есть, это провод в виниловой оболочке, соединительный. Если говорить проще — провод ПВС рекомендован для переносок, замены сетевых шнуров бытовой техники и другого оборудования. Использовать его для проводки (как силовой) не рекомендуют.

Жила у ПВС медная, состоит из множества жестких медных проволок. Проволока скручена в жгут с определенным шагом. При количестве жил от пяти и больше, они могут быть скручены вокруг сердечника.

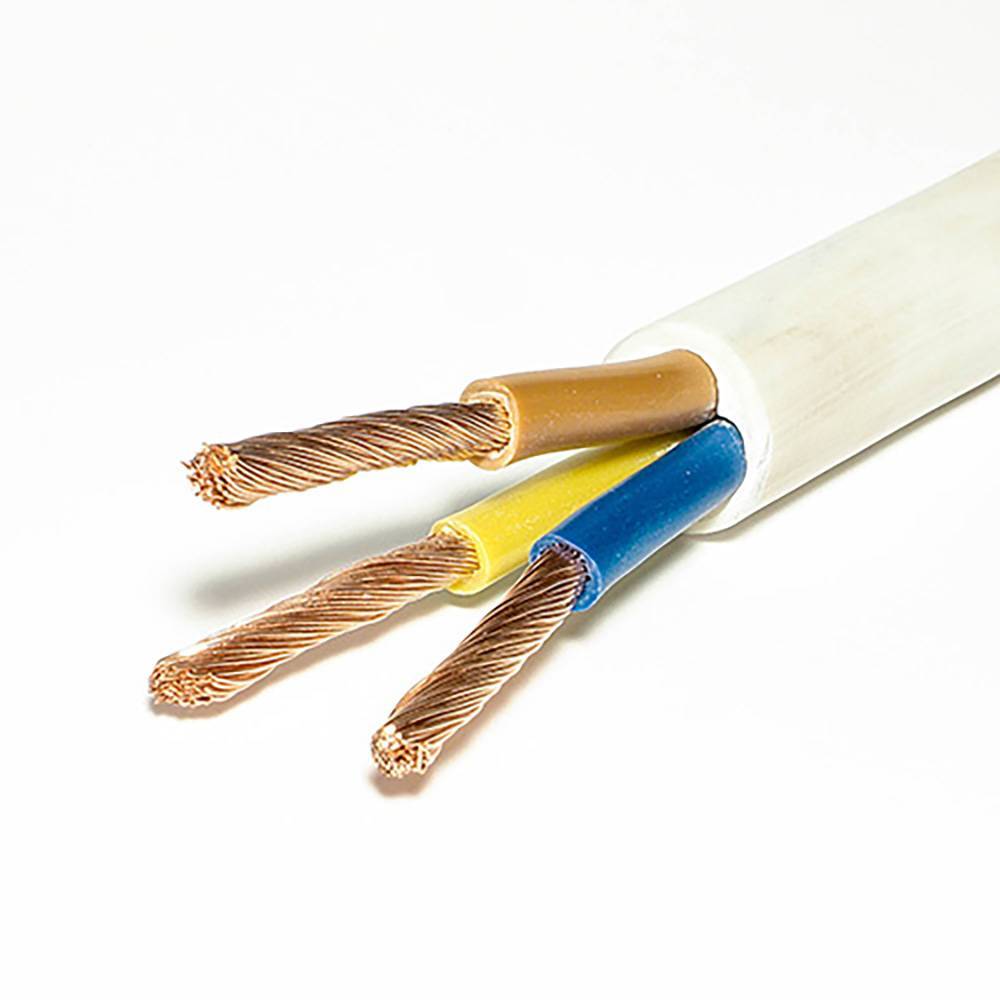

Так выглядит провод ПВС

У провода ПВС двойная изоляция. Каждая жила имеет собственную защитную оболочку из винила, затем все жилы залиты общим слоем винила. Оболочка провода наложена с заполнением промежутков. Изоляция жил — цветная, соответствует цветовой маркировке. В изделии с тремя и более жилами, желто-зеленый используют для подключения к заземлению, голубой — как нейтраль, остальные жилы фазные. По условиям эксплуатации, провод ПВС может прокладываться только открыто. В штукатурку прятать нельзя, так что для внутренней проводки он не подходит. Его можно проложить открыто — в качестве ретро-проводки.

Деление проводов по классам гибкости

Вообще, сам провод ПВС гибкий (5-й класс гибкости). Минимальный радиус изгиба зависит от количества проводников и их диаметра. Самый гибкий — двужильный с тонкими проводами 2*1,0. Его радиус изгиба не менее 32,5 мм. Чем больше проводов и площадь их сечения, тем хуже гнется.
