Область применения и технические характеристики провода ПВ-3

Производители провода данной модели

ЗАО ЭЛКАб – выпускает провода видов:

• ПВ-1;
• ПВ-3;
• ПВ-4.

Кабельная продукция воспроизводится с алюминиевым и медным экраном со 100% перекрытием. Все продукция имеет сертификат качества международного образца.

САРАНСККАБЕЛЬ – одно из ведущих предприятий кабельной промышленности. В 2017 году производит:

• силовые провода гибкие с оболочкой изоляции из термоэластопласта;
• неизолированные провода;
• луженные;
• для электрического оборудования;
• бытового назначения.

Компания уже имеет большой опыт работы, а также репутацию высококачественного производителя электротоваров.

ООО «Конкорд» – компания, имеет опыт в производстве проводов из токопроводящей медной жилы. Их изделия производятся с модернизированными антипожарными параметрами:

• ВВГнг – сниженной горючести;
• ВВГнг-LS – сниженной пожароопасности.

Продукция предприятия имеет сертификат ISO 9001.

ООО «ЭМ-КАБЕЛЬ» – производит:

• кабеля термостойкие неизолированные;
• изолированные;
• силовые;
• с пониженным газовыделением;
• с пониженным дымовыделением.

Сертифицированная продукция согласно ISO 9001 гарантирует качество для различного применения.

Характерные ошибки при работе с этими и другими проводами

• При покупке провода визуально проверяйте целостность изоляции, по возможности прозвоните моток мультиметром убедившись в целостности жилы. Посмотрите наличие бирки, где должна быть указана марка провода, сечение, длина мотка и вес;
• Часто деревянные барабаны или бухты складывают для хранения на открытый грунт, это категорически запрещается. Бухты должны храниться на стеллажах в сухом помещении;
• Использовать ПУВ для заземления путем соединения корпуса оборудования с общим заземляющим контуром не рекомендуется. В данном случае провод должен иметь сечение не менее 16 мм2, для этого ставят ПВ-2 и большего класса сечения.

Иногда ПУВ с монолитными медными жилами устанавливают на бытовую технику или промышленное оборудование с подвижными элементами. Это может быть газонокосилка, подвижная часть технологического оборудования, лебедка для кран-балки и другие. Это категорически запрещается делать, в процессе эксплуатации жилы часто перегибаются и отламываются в местах соединений. Для этих целей применяются только гибкие многожильные провода желательно в двойной резиновой изоляции.

• При прокладке ПУВ через стены в качестве розеточных и осветительных сетей его надо пропускать через пластиковые или металлические трубы;
• Иногда не опытные монтажники разматывают провода с наружной стороны бухты, это периодически требует поднимать и переворачивать бухту, в конечном итоге провод путается. Конец провода надо извлекать из внутренней части бухты и последовательно вытаскивать, от будет равномерно выходить кольцами не путаясь.

Есть специальные приспособления, на которые одевается бухта и разматывается провод

Расшифровка и конструкция провода ПВ3

И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.

Расшифровка аббревиатуры ПВЗ

Расшифровка названия провода ПВ3

• Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
• Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
• Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
• Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.

Расшифровка названия провода ПуГВ

Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:

Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.

Номинальные сечения различных типов проводов

Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.

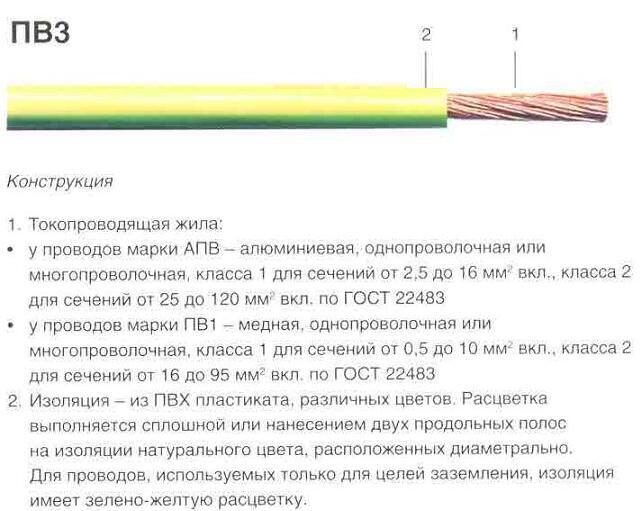

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.

Токоведущая жила выполненная из нескольких скрученных проволок

Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.

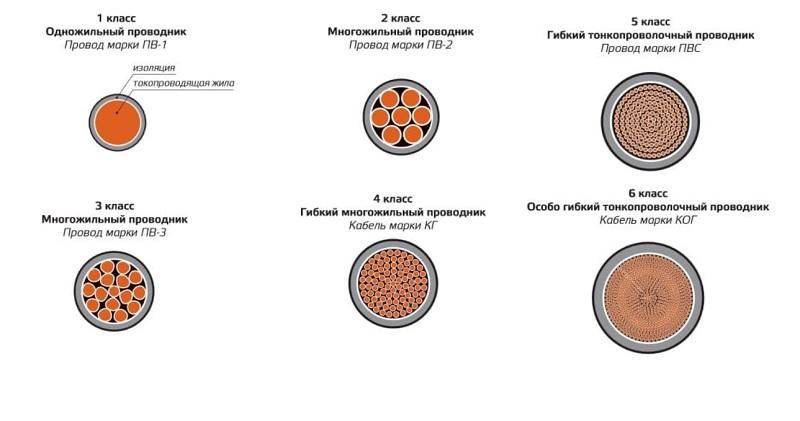

Класс гибкости проводов

Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм

Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.

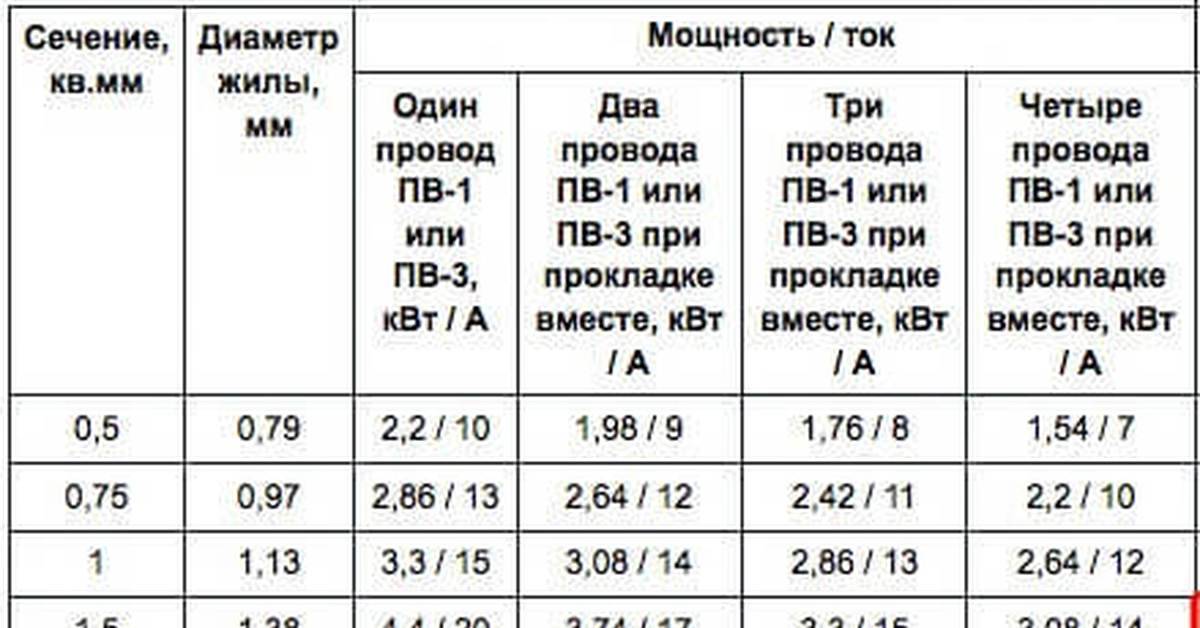

Типоразмеры провода ПВ3

Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2. Толщина изоляции у проводов различных сечений

Толщина изоляции у проводов различных сечений

Кроме токоведущей жилы у нас имеется изоляция

Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.

Цветовой ряд проводов ПВ3

Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов Причем не только одноцветную, но и многоцветную. Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску

Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.

Это интересно: Как отключить свет в квартире через щиток: это полезно знать

ПУВ, ПуГВ

Техническое описание

Провода установочные по ТУ 16-705.501-2010

Провода с медными жилами с изоляцией из поливинилхлоридного пластиката, применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450/750 В включительно номинальной частотой до 400 Гц или постоянное напряжение до 1000 В включительно.

Вид климатического исполнения– УХЛ2 по ГОСТ 15150.

Провода изготавливаются марок:

— ПуВ — провод одножильный c медной жилой, с изоляцией из поливинил-хлоридного пластиката, без оболочки

— ПуГВ — провод одножильный c гибкой медной жилой, с изоляцией из поливинил-хлоридного пластиката, без оболочки

Конструкция проводов:

— токопроводящие жилы проводов изготавливаются из медной проволоки и соответствуют 1 или 2 классу для провода ПуВ и 5 классу для провода ПуГВ по ГОСТ 22483;

— сечение медных токопроводящих жил от 0,5 до 240 мм² ;

— количество изолированных жил – 1;

— изоляция выполнена из поливинилхлоридного пластиката;

— строительная длина проводов не менее100 м.

Электрические параметры:

— электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на1 кмдлины и температуру 20 °С, соответствует ГОСТ 22483;

— электрическое сопротивление изоляции провода, пересчитанное на1 кмдлины и температуру 20 °С, не менее 5 МОм;

— изолированные жилы выдерживают испытание переменным напряжением категории ЭИ-2 по ГОСТ 23286;

— провод выдерживает в течение10 мин (с погружением в воду) испытание переменным напряжением 2,5 кВ частотой 50 Гц .

Механические параметры:

— провод марки ПуВ стойкий к удару при температуре минус 15 °С.

— изоляция выдерживает испытание на изгиб или удлинение при температуре минус 15 °С.

Стойкость к внешним воздействующим факторам:

— провода устойчивы к воздействию пониженной температуры окружающей среды минус 50 °С;

— провода устойчивы к воздействию повышенной температуры окружающей среды плюс 65 °С;

— провода стойкие к длительному воздействию относительной влажности воздуха: до 98 % при температуре окружающей среды до плюс 35 °С.

Безопасность:

— провода безопасны для потребителя и окружающей среды при эксплуатации в нормальных условиях;

— провода не распространяют горение при одиночной прокладке.

Надежность:

— срок службы проводов не менее 20 лет;

— гарантийный срок эксплуатации – 5 лет

Указания по эксплуатации:

— провода предназначены для прокладки в стальных трубах, коробах, на лотках и др., для монтажа электрических цепей

— провода предназначены для эксплуатации при температуре окружающей среды от минус 50 °С до 65 °С и относительной влажности до 98 % при температуре 35°С.

— радиус изгиба при монтаже должен быть не менее 10 номинальных наружных диаметров для провода марки ПуВ и не менее 5 номинальных наружных диаметров для провода марки ПуГВ.

— длительно допустимая температура нагрева жил при эксплуатации не должна превышать 70 °С.

— допустимые токовые нагрузки кабелей при прокладке на воздухе должны соответствовать таблице

Число и номинальное сечение токопроводящих жил, мм²	Токовая нагрузка, А, не более,
ПуВ	ПуГВ
Т*тпж=70°С; Т**окр.ср.=20°С	Т*тпж=35°С; Т**окр.ср.=25°С	Т*тпж=70°С; Т**окр.ср.=20°С	Т*тпж=35°С; Т**окр.ср.=25°С
1×0,50	11	4	11	4
1×0,75	14	6	15	6
1×1,0	17	7	17	7
1×1,5	23	9	23	9
1×2,5	32	13	32	13
1×4	43	17	43	17
1×6	56	22	59	22
1×10	80	30	78	30
1×16	112	41	115	41
1×25	152	53	154	53
1×35	188	65	193	65
1×50	230	77	246	80
1×70	292	96	305	97
1×95	359	115	362	114
1×120	418	132	427	131
1×150	475	148	491	148
1×185	546	167	553	165
1×240	646	194	651	191
Т*тпж – температура токопроводящей жилы. Т**окр.ср – температура окружающей среды.

Провод ПуВ является аналогом провода ПВ1 по ГОСТ 6323

Провод ПуГВ является аналогом провода ПВ4 по ГОСТ 6323

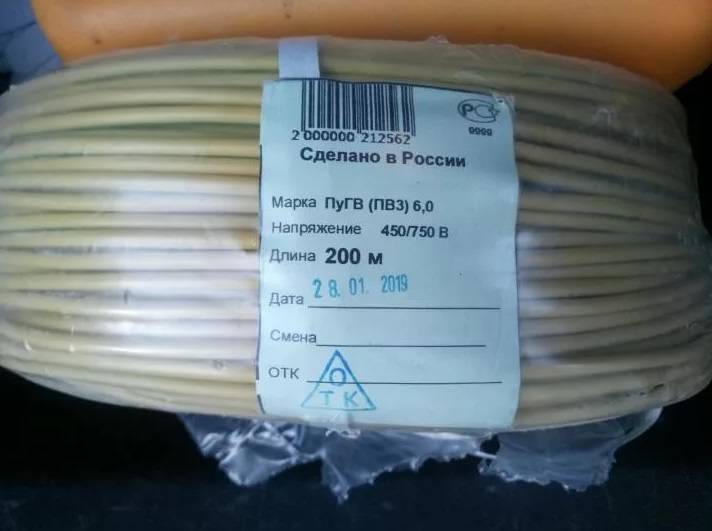

Маркоразмер провода, год изготовления указаны на изоляции провода и на маркировочном ярлыке

Купить провод в розницу и оптом можно у нас.

Проверка при покупке

При приобретении провода необходимо проверить соответствие параметров сечения

Производители редко придерживаются установленных норм ГОСТов и ТУ. Поэтому рынок электротехнических товаров наполнен поддельными изделиями. В большинстве случаев такие провода приводят к замыканиям, скачкам напряжения, возгораниям. Поэтому перед покупкой необходимо тщательно проверять упаковку, производителя, магазин (поставщика).

Основные рекомендации:

• выбирать товары с маркировкой ГОСТа — обозначение стоит в конце ряда символов на кабеле;
• на упаковочном материале должна быть специальная наклейка;
• маркировочные символы должны располагаться по длине кабеля — средний шаг – 0,5м;
• проверить соответствие параметров сечения — можно с помощью штангенциркуля;
• проверить документацию – продавец обязан предоставить сертификаты, подтверждающие качество изделий.

Профессионалы рекомендуют периодически проверять работу кабеля с помощью силовых испытаний.

Как правильно выбрать провод ПВ 3 ГОСТ

При приобретении провода его требуется протестировать, в ходе такого теста можно выявить его электрические и физические характеристики, а также определить потенциальные сферы применения. В процессе выбора необходимо протестировать такие параметры:

• конфигурация и размеры;
• сопротивление жил току;
• проверка напряжением;
• выявления сопротивления слоя изоляционного материала;
• проверка маркировки и надежности упаковки.

Также требуется осуществлять регулярное тестирование провода, в результате которого можно сделать выводы о технических параметрах в ходе эксплуатации:

• сопротивление жилы для проведения электротока;
• стойкость к изгибам и ударам при низкой температуре;
• прочность и стойкость к разрывам;
• тепловые удары;
• термоустойчивость к повышению и понижению градусов окружающей среды.

Тесты проводятся в соответствии с ГОСТ 6323 и нормативными актами для данного типа провода. Тестирование соответствия описания и технических параметров в ходе эксплуатации проводят специальные организации в соответствии с техническими требованиями.

Покупатель в процессе выбора должен принимать во внимание размеры провода, которые можно рассчитать посредством штангенциркуля. Также рекомендуется замерить сопротивление жилы кабеля: для этого отрезается кусок провода и замеряется

Для проверки изоляционного слоя можно замерить толщину слоя и проверить легкость снятия. В процессе выбора нужно обратить внимание на совпадение маркировки провода с маркировкой бухты, на которой должна присутствовать маркировка изготовителя. На кабеле маркировка наносится через каждые 45-50 см.

Итак, ПВ 3 является оптимальным решением практически для любой электротехнической задачи в быту или производственном использовании. По комбинации стоимости и качества он станет идеальным решением для большинства помещений.

Для чего используют провод ПВ-3 (видео),

Что можно сказать, подводя итоги? Изготовитель должен соблюдать ГОСТ изготовления кабеля ПВ-3. Только при соблюдении этого, кабель можно использовать для любых решений электротехнических задач. Кабель не стоит использовать только при высоких температурах, так как его конструктивные особенности желают лучшего. Такой кабель может стать оптимальным выбором и для других помещений. В нем соотношение качества и стоимости.

Провод ПВ1 предназначен для прокладки в трубах, строительных пустотах, кабельных лотках и под штукатуркой. Он нашел широкое применение как в производстве, так и на бытовом уровне.

Ведь одним из основных его преимуществ является вполне приемлемая цена при достаточно неплохих технических характеристиках. И вот здесь следует остановится по подробнее дабы не ошибиться в выборе.

Но прежде чем говорить о характеристиках провода, давайте разберемся с расшифровкой его названия, а также типами проводов ПВ1 выпускаемых в нашей стране. В дальнейшем это нам поможет технически грамотно выполнить покупку.

Расшифровка названия проводов ПВ1

Прежде всего расшифровка названия. И с этим у вас не должно быть сложностей. Вопросы может вызвать только цифра 1 в названии. Но давайте обо всем по порядку.

Итак:

• Первая буква – П. Она означает что это провод. Кроме проводов еще могут быть Ш – шнуры или К – кабели.
• Вторая буква – В. Она обозначает тип изоляции провода. В нашем случае это поливинилхлоридная изоляция. Она отличается устойчивыми физико-химическими свойствами поэтому часто применяется в качестве диэлектрика.
• Цифра «1» обозначает класс гибкости. Чем ниже эта цифра, тем большему радиуса изгиба может подвергаться провод.

Эта аббревиатура дает нам ответ и на вопрос установочным или монтажным является этот провод? Установочным называется провод, который предназначен для длительной эксплуатации в одном положении. То есть установили и забыли. А монтажный в процессе эксплуатации можно перезаводить многократно.

То есть исходя из класса гибкости ПВ1 в отличии от ПВ 3 (см. ) является установочным проводом. И перемещать его многократно не рекомендуется.

Номенклатура проводов ПВ1

Теперь можно обсудить и типы проводов ПВ1 выпускаемые нашей промышленностью и их особенности. В этом нам поможет ГОСТ 6323 – 79, которому должны соответствовать все провода данной марки.

Прежде всего следует четко определиться, что все провода ПВ1 являются одножильными, как вы можете видеть на видео.

Это не всегда удобно для бытового применения, что является одним из основных ограничивающих факторов:

Сечение проводов может быть от 0,5 мм 2 до 120 мм 2 . При этом в зависимости от сечения жилы изменяются ее структура и технические характеристики.

• Так согласно ГОСТ 22483 провода сечением от 0,5 мм 2 до 10 мм 2 могут выполняться единой жилой. Данные провода относятся к первому классу по гибкости.
• А вот провода сечением от 16 мм 2 до 35 мм 2 уже должны состоять не менее чем из семи жил. За счет этого их гибкость увеличивается. Поэтому такие провода хоть и называются ПВ1, но инструкция относит их ко второму классу гибкости.

Провода сечением от 50 мм 2 до 95 мм 2 должны быть изготовлены уже не менее чем из 19 проволок. А вот ПВ1×120 уже изготавливается не менее чем из 37 проволок. При этом согласно ГОСТа данные провода относятся уже ко второму классу гибкости.

Следующим важным фактором является толщина изоляции провода. Она так же зависит от сечения. Ведь вполне логично, что чем больше сечение провода, тем больше должна быть и его изоляция.

Последним критерием различия является цвет жил. Согласно ГОСТ проводов ПВ 1 цветовая расцветка может быть выбрана исходя из требований заказчика.

В то же время для проводов заземления существует отдельное требование. Как известно данная жила должна иметь желто-зеленую окраску (см. ). Так вот, для нее на участке провода в 15 мм должно быть не менее 70% одного цвета и 30% другого.

Провод ПВ 4

Шнур ПВ 4 устроен следующим образом: медные проволоки, скрученные между собой в один провод, покрытые изоляционным слоем яркого цвета, используемые для включения электрических механизмов и прокладки осветительных путей, а также для сборки электросхем. ПВ 4 намного гибче, чем его предшественник ПВ 3, поэтому кабель используется в местах, где эта гибкость необходима.

Изоляция у ПВ 4 однослойная. Электропроводящие жилы изготавливаются согласно ГОСТ 22483.

Тон изоляции одноцветный. Покупатель может выбрать цвет шнура из представленных у производителя (красный, желтый, зеленый и другие). Как и все кабели для заземления, ПВ 4 имеет зелено-желтый цвет.

ПВ 4 для заземления имеет желто-зеленый цвет.

Сфера применения

При работе с ПВ 4 следует соблюдать умеренную температуру. Если работа происходит в холодном помещении или в зимнее время года, то лучше использовать ПВ-ХЛ.

Данный вид не любит влагу, поэтому размещать его следует в помещениях или с защитой в виде навеса.

Шнур отличается от остальных своей высокой гибкостью, поэтому чаще всего используется в распределительном щите. Также он незаменим для включения электрооборудования в сеть.

Большой популярностью провод пользуется в установке освещения. Кабель подходит для присоединения к электропитанию, а также для разводки внутри светящегося предмета.

Технические параметры

Шнур ПВ 4 отличается от остальных следующими характеристиками:

• номинальное переменное напряжение не должно превышать 450 Вольт;
• номинальное постоянное напряжение не должно превышать 1000 Вольт;
• минимальная температура использования — -50 градусов по Цельсию;
• максимальная температура использования — + 70 градусов по Цельсию;
• радиус изгиба — 5 наружных диаметров провода;
• сопротивление изоляции при приемке – 1 МОм, а при эксплуатации не менее 10 КОм.

Провод, в длину, достигает 100 метров. ПВ 4 благоприятно переносит вибрации и негативные механические воздействия.

Площадь поперечного сечения, кв.мм	Число и диаметр проволок	Масса кг/км	Номинальный наружный диаметр	Максимальный наружный диаметр
0,5	16*0,20	8,65	2,14	2,6
0,75	24*0,20	11,63	2,4	2,8
1	32*0,20	14,3	2,54	3
1,5	21*0,30	20,61	3	3,5
2,5	46*0,26	32,44	3,9	4,2
4	56*0,30	48,56	4,2	4,8
6	84*0,30	72,6	5,1	6,3
10	77*0,41	116,76	6,6	7,6

Изготовитель дает гарантию на провод, как минимум, на 2 года. Срок же реальной службы ПВ 4 достигает 15 лет.

Область применения

Рассмотрим, где применяется провод ПВ-4. Данный тип проводника подходит для эксплуатации в районах с умеренным, теплым, тропическим климатом. Для использования в регионах с холодным климатом промышленностью выпускается ПВ-ХЛ.

Провода подходят для эксплуатации в помещениях или под навесами, в палатках, кузовах, прицепах, гаражах, металлических сооружениях. Стоит избегать конденсации влаги.

Если говорить о конкретных сферах применения, то можно использовать ПВ-4 для сборки электрических щитов. С ним удобно работать, потому что он легко гнется

Также подойдет для подключения электрообрудования в автомобиле, но это нужно делать осторожно. При этом, если провода будут выходить за пределы салона, лучше использовать кабель или провод с двумя слоями изоляции. Можно использовать для монтажа в изделиях, типа радиоэлектронной аппаратуры, поскольку ПВ-4 достаточно гибкий, чтобы его удобно проложить

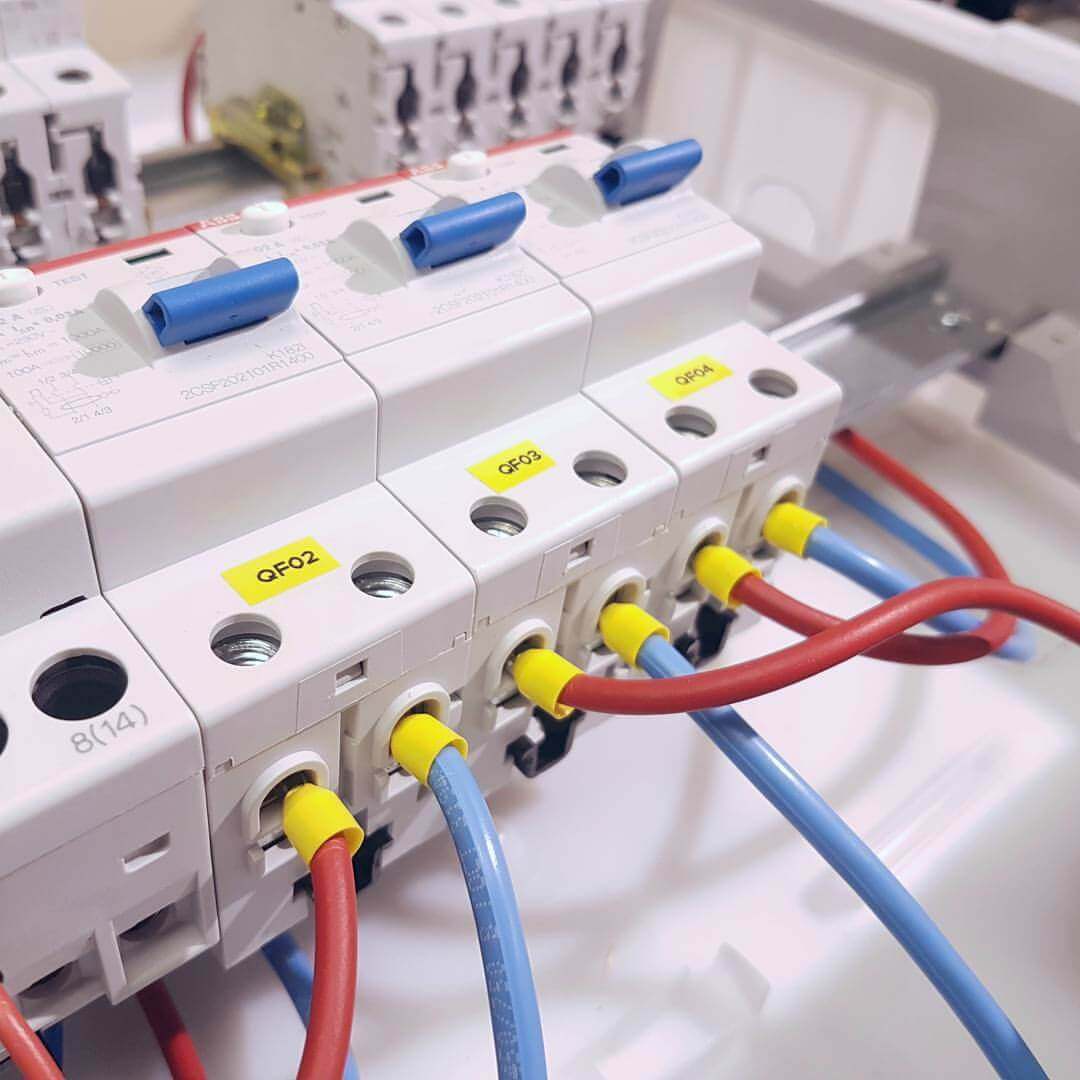

Но не забудьте надеть наконечники типа НШВИ, прежде чем подключать его к винтовым зажимам автоматов и прочего

Можно использовать для монтажа в изделиях, типа радиоэлектронной аппаратуры, поскольку ПВ-4 достаточно гибкий, чтобы его удобно проложить. Но не забудьте надеть наконечники типа НШВИ, прежде чем подключать его к винтовым зажимам автоматов и прочего.

Еще одним местом, где применяются провод ПВ-4, является освещение. Он подойдет, как для подключения питания к светильнику, так и для разводки внутри светильника.

Описание и конструкция провода ПуГВ

Установочный провод ПуГВ – провод с одной гибкой медной жилой, с изоляцией из ПВХ-пластиката, без оболочки.

Расшифровка обозначения:

отсутствие буквы «А» в начале – медная жила;

«Пу» – провод установочный;

«Г» – для условий монтажа, требующих повышенной гибкости;

«В» – изоляция из ПВХ-пластиката, в том числе пониженной пожарной опасности и термостойкие;

Пример обозначения: ПуГВ-2,5 – провод ПуГВ с жилой сечением 2,5 мм2

Поскольку установочные провода ПуГВ предназначены в основном для промышленного применения и рассчитаны на длительный срок службы, ГОСТ устанавливает жесткие требования к готовой продукции по конструкционным, электрическим и механическим параметрам. Значения отдельных параметров регламентируются также на период эксплуатации и хранения.

Диапазон выпускаемых сечений установочных проводов ПуГВ – от 0,5 до 95 мм2.

Жилы должны быть скрученными из отдельных проволок (не менее 7 проволок для сечений до 1,5 мм2 включительно и с диаметром отдельных проволок для наиболее используемых сечений не выше указанного в таблице).

Сечение	Диаметр отдельной проволоки, мм
2,5	0,43
4	0,53
6	0,65
10	0,82
16	0,65
25	0,82
35 и 50	0,69

 Изоляция должна плотно прилегать к жиле и удаляться без повреждений жилы. Номинальные и минимальные значения радиальной толщины изоляции и максимальный наружный диаметр для проводов наиболее применяемых сечений до 50 мм2 приведены в таблице.

Номинальное сечение,мм 2	Номинальная толщина изоляции, мм	Минимальная толщина изоляции, мм	Максимальный наружный диаметр, мм
0,75	0,6	0,44	2,6
1,0	0,7	0,53	2,8
1,5	0,7	0,53	3,1
2,5	0,8	0,62	3,9
4	0,8	0,62	4,4
6	0,8	0,62	4,9
10	1,0	0,8	6,4
16	1,0	0,8	8,0
25	1,2	0,98	9,8
35	1,2	0,98	11,0
50	1,4	1,16	13,0

Допускается повторение конфигурации токопроводящей жилы на поверхности изоляции в пределах допустимых отклонений.

Провода ПуГВ должны изготовляться различных цветов. Расцветка должна быть сплошная или выполнена нанесением двух продольных полос на изоляцию натурального цвета, расположенных диаметрально. Для одножильных проводов, используемых для целей заземления изоляция должна иметь сплошную желто-зеленую расцветку.

Цвет сплошной изоляции или продольных полос должен быть оговорен в заказе (буквы, указанные в таблице, добавляются при заказе к обозначению провода, например: ПуГВ-2,5 Ж).

Обозначение	Цвет
Белый, натуральный или серый	Б
Желтый или оранжевый или фиолетовый	Ж
Красный или розовый	К
Синий или голубой	С
Зеленый	З
Коричневый	Кч
Черный	Ч
Желто-зеленый	З-Ж

 При отсутствии в заказе указания об определенном цвете, производитель поставляет провода по своему усмотрению, при этом допускается поставлять провода с изоляцией переходных и смешанных расцветок (обозначение «БЦ») в объеме не более 10% партии.

Конструкция кабеля пв 3, маркировка по цветам

Провод по своей конструкции довольно простой (см статью. «Цвета проводов в трехжильном кабеле»). Жила провода состоит из перекрученной тонкой медной проволоки, обернутой цветной поливинилхлоридной изоляцией. В зависимости от назначения используются различные цветовые раскраски:

1. синий, голубой – нейтральный/ноль
2. желтый, желтый с зелеными полосками – заземление/земля
3. черный, белый, красный, коричневый, любой цветной, кроме синего и желтого – фаза

Чем больше количества медной проволоки в проводнике, тем более гибкий проводник. ПВ-6 более гибкий чем ПВ 3.

Технические характеристики провода ПВ 3 (Таблица), как правильно проверить и выбрать

При выборе необходимо в первую очередь руководствоваться характеристиками кабеля, ПВ-3 имеет следующие параметры:

1. максимальная длина – в зависимости от назначения, ограничивается 100м
2. сопротивление изолирующего слоя – 2,25 – 13 к.Ом/км
3. материал жил – медь
4. температура установки – -15гр.С
5. рабочая темпер. – -50 – +35гр.С
6. минимальный срок службы – 15 лет. Фактический до 50 лет.
7. Относительное удлинение – до 50%
8. Термостойкость – до 150гр.С (краткосрочно)
9. Проводимость – в зависимость от диаметра (см. таблицу ниже)

Таблица – технические характеристики провода ПВ 3 (диаметр, масса – вес, сопротивление жил и изоляции)

Номинальное сечение пвз (мм²)	Кол-во проволок (шт)	Наружный диаметр(мм)	Максимальное электрическое сопротивление в соответствии с ГОСТ 22483 (Ом/км) не более	Справочная масса/вес 1км провода, (кг)	Электрическое сопротивление изоляции, кОм/км, при +70гр.С, не менее
ПВ 3
1х0,5	7	2,1	39,5	8	13
1х0,75	7	2,3	25,6	11	11
1х1,0	7	2,5	21,7	14	10
1х1,5	7	3,1	14,1	21	10
1х2,5	19	3,7	8,01	34	9
1х4,0	19	4,3	4,8	49	7
1х6,0	19	4,7	3,1	70	6
1х10	49	6,5	2	116	5,6
1х16	49	8,1	1,2	182	4,6
1х25	65	10,5	0,81	272	4,4
1х35	105	11,4	0,55	365	3,8
1х50	144	13,3	0,4	540	3,7
1х70	210	15	0,28	706	3,2
1х95	285	18,1	0,21	1004	2,9
1х120	360	19,5	0,163	1245	2,7
1х150	444	21,2	0,128	1410	2,4
1х185	555	23,8	0,105	1650	2,25

Более подробно можете прочитать в ГОСТ 22483 “Жилы токопроводящие для кабелей, проводов и шнуров” – ссылка на ГОСТ

Таблица 2 – максимально допустимый ток для провода Пв-3 (при напряжении 220 В)

Один провод Пв 3
Сечение мм²	Диаметр жилы, мм	Мощность/сила тока (кВт/А, ампер)
0,5	0,79	2,2/10
0,75	0,97	2,86/13
1	1,13	3,3/15
1,5	1,38	4,4/20
2,5	1,78	5,94/27
4	2,25	7,92/36
6	2,76	10,12/46
10	3,57	15,4/70
16	4,51	19,8/90
25	5,64	27,5/125
35	6,67	33/150
50	7,98	41,8/190
70	9,44	52,8/240
95	11	63,8/290
120	12,36	74,8/340
150	14,2	85,6/390
185	15,34	93,1/450

Важные моменты при проверке в магазине

Обращайте внимание по ГОСТ или ТУ сделан провод, ГОСТ предпочтительнее, потому что ТУ устанавливается производителем, могут быть отклонения по параметрам от стандарта.
Должна быть этикетка на упаковке и маркировка на самом кабеле
Читайте отзывы, выбирайте только проверенных производителей  (о производителях см. далее ↓)

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское
Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское
Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское

Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок.
