Производители провода марки ПВ-3
Многие компании выпускают кабельную продукцию высокого класса. Среди них выделяют наиболее популярных производителей, которые гарантируют долгий срок службы приобретенного изделия.
Лучшие компании по изготовлению изделий марки ПВ-З
ТД «Альянс Кабель»
Холдинг «Альянс Кабель» входит в тройку лидеров кабельной отрасли России и стран СНГ. Всеми известная компания выпускает десятки видов кабеля для промышленных, а также бытовых нужд, изготовленных из высококачественной меди от Уральской горно-металлургической компании.
Это гарантия высокого качества продукции, подтверждаемая соответствующими сертификатами. ООО Торговый Дом «Альянс Кабель» даёт возможность приобрести кабельную продукцию для нужд авиации и приборостроения, монтажа систем связи и сигнализации, ремонта подвижного состава и прокладки силовых линий.
Обратите внимание! Продукция поставляется на объекты «Газпрома», «Транснефти», ФСК ЕЭС и прочих крупных российских компаний. Потребители выбирают продукцию данного производства из-за:. Потребители выбирают продукцию данного производства из-за:
Потребители выбирают продукцию данного производства из-за:
- цены, соответствующей качеству изделий;
- оперативной доставки продукции;
- соответствия продукции международным стандартам качества;
- большого выбора номенклатуры.
«Спецкабель»
Кабельный был образован в 1997 г. Компания располагает специализированным кабельным производством, современной научно-технической и испытательной базами.
Производство провода на
К основной номенклатуре разрабатываемой предприятием продукции относятся:
- кабели огнестойкие для систем противопожарной защиты (адресные СПС, СОУЭ);
- кабели для промышленной автоматизации (RS-485, Profibus, LonWork);
- кабели огнестойкие для систем безопасности;
- кабели для локальных компьютерных сетей (нетиповые условия прокладки);
- кабели для цифровой телефонии (поток Е1);
- радиочастотные кабели (сети кабельного ТВ, радио-сотовой связи);
- трибоэлектрические изделия (для вибрационных охранных систем);
- комбинированные провода (в том числе для систем видеонаблюдения).
К сведению! Предприятие производит радиочастотные кабельные сборки (отрезки кабелей в сборе с соединителями) для радиоэлектронной аппаратуры и антенно-фидерных трактов с нормированием параметров передачи в полосе частот до 20 ГГц.
Аккредитованная испытательная лаборатория и система контроля качества гарантируют высокий уровень выполняемых работ. Предприятие имеет авторские права практически на всю серийно производимую продукцию, большая часть которой сертифицирована в системах «ГОСТ Р» и «Пожарной безопасности». Получены свидетельства о типовом одобрении Российского морского регистра судоходства, лицензии Федеральной службы по экологическому, технологическому надзору на изготовление оборудования для атомных станций.
Вам это будет интересно Особенности саморегулируемого греющего кабеля
«Москабель»
Московский кабельный функционирует с 1878 г. Изначально завод имел другое название — «Товарищество для эксплуатации электричества М. М. Подобедов и К». Однако со временем владельцы завода его переименовали.
Обратите внимание! Дочернее предприятие группы ООО «Завод Москабель» занимается производством силовых кабелей ООО «Москабельмет». Компания производит широкий спектр силовых кабелей с бумажной пропитанной или пластмассовой изоляцией, в том числе бронированного типа и самонесущие изолированные провода СИП. Успешная конкуренция на рынке кабелей среднего класса напряжения до 10 кВ позволяет ООО «Завод Москабель» на протяжении десятилетий обеспечивать своей продукцией структуры РАО ЕЭС, службы метрополитена, объекты строительного комплекса на всей территории России
Успешная конкуренция на рынке кабелей среднего класса напряжения до 10 кВ позволяет ООО «Завод Москабель» на протяжении десятилетий обеспечивать своей продукцией структуры РАО ЕЭС, службы метрополитена, объекты строительного комплекса на всей территории России.
Производство кабельной продукции на предприятии «Москабель»
Преимущества и недостатки
В сравнении с другими вариантами кабельно-проводниковой продукции провод ПВ3 обладает рядом весомых преимуществ:
- Средний уровень гибкости – обеспечивает достаточно широкую сферу для применения ПВ3 – может использоваться как установочный провод для монтажа электрических систем, подключения оборудования, для электроснабжения устройств освещения и различных бытовых нужд.
- Обладает хорошей устойчивостью к воздействию внешних факторов – отлично справляется с атмосферными явлениями, перепадами температур, механическими ударами, влагой, предотвращает возникновение и развитие плесени и т.д.
- В состав изоляции включаются антипирены – вещества, приводящие к самостоятельному затуханию. За счет чего в случае искрения провод ПВ3 не загорится, а лишь оплавиться. В случае воздействия открытых очагов огня, изоляция также не будет поддерживать горение, чем обеспечивается возможность его использования в пожароопасных помещениях.
- Относительно невысокая стоимость марки ПВ3 на рынке, что делает его гораздо более привлекательным, в сравнении с другими проводами и кабелями.
- Не боится грызунов – за счет обработки отпугивающей пропиткой, практически не подвергается разрушению со стороны вредителей.
Среди недостатков провода ПВ3 следует выделить только один слой изоляции, которого часто оказывается недостаточно, при определенных условиях прокладки. В таких ситуациях в дополнение к имеющемуся диэлектрику необходимо приспосабливать дополнительные гофры, трубки или кабель-каналы.
Вторым недостатком ПВ3 является механическая «память» самой жилы. Если вы придадите ей форму при подключении, то после какого-то периода эксплуатации перекручивать концы и менять их положение крайне нежелательно, так как проволока становиться хрупкой.
Конструкция
Конструктивно данная марка провода представляет собой одну жилу изготовленную из нескольких медных проволок, которая покрыта слоем поливинилхлоридной изоляции. Пример конструктивного исполнения ПВ3 представлен на рисунке 1:

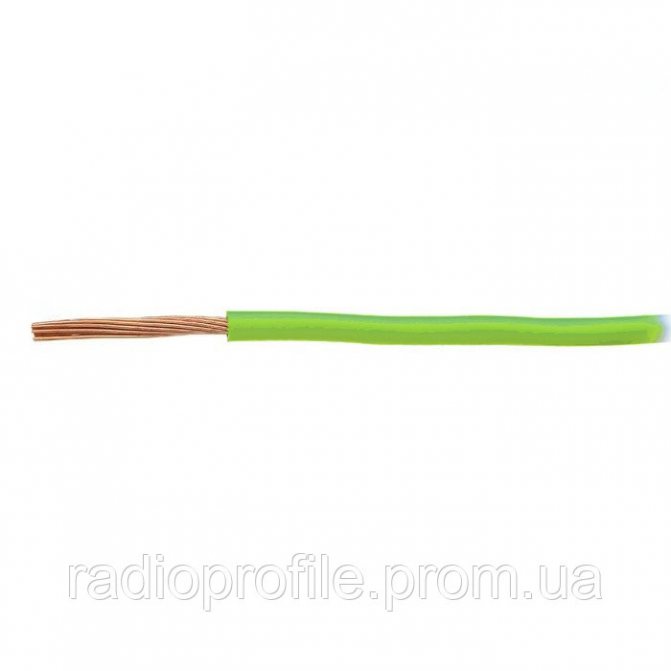

Рис. 1: конструкция провода ПВ3
Цветовая маркировка изоляции может отличаться в зависимости от конкретной цели, для которой используется сам провод. К примеру, при установке ПВ3 для PE проводника в цепь заземления расцветка изоляции должна иметь желто-зеленый окрас. Если ПВ3 устанавливается в качестве нулевого проводника, то выбирается синий цвет изоляции. На практике существует огромный выбор окраски для ПВ3.
Рис. 2: цветовая маркировка ПВ3
В жиле может использоваться несколько проволок определенного сечения, от соотношения которых и зависит обеспечиваемая гибкость всего изделия. На рисунке ниже приведены различные марки ПВ, которые отличаются именно таким соотношением:
Рис. 3: зависимость гибкости от количества проволок
В состав жилы ПВ3 могут входить не менее 7 проволок максимальный предел их количества и толщины ограничивается только модельным рядом производителя, так как чаще всего он варьируется до 50 проволок в жиле.
Обзор характеристик провода ПВ-3

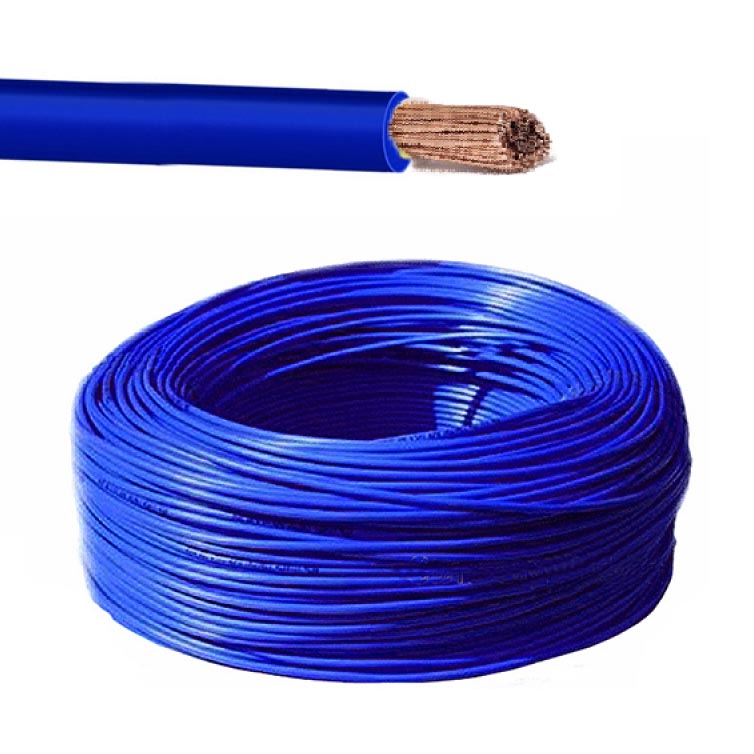

Монтажный и установочный провод ПВ-3 (на фото ниже) имеет одну медную жилу. Он обладает высокой прочностью и гибкостью. Благодаря тому, что жила многопроволочная, изделие имеет хорошую проводящую способность.
Расшифровка маркировки ПВ-3 выглядит следующим образом: буква П указывает, что это непосредственно сам провод, В – указывает, что изоляция сделана из поливинилхлорида, а цифра 3 указывает на класс гибкости жилы.
В конструкцию устройства входят такие элементы:
- Жила, которая пропускает ток. По ГОСТ 22483 это однопроволочная или многопроволочная жила из меди.
- Изоляция из ПВХ пластиката. Расцветка осуществляется либо сплошной, либо на естественную изоляцию наносится две продольные полосы. Если ПВ-3 используется для заземления, то его цветовая маркировка будет желто-зеленой.
Основные параметры
Технические характеристики указывают на то, что провод ПВ-3 стойкий к влиянию влаги, конденсата или пара. Так как диапазон рабочих температур составляет от +60 до -70 °С, то его применяют в экстремальных условиях, прокладывают в банях и ванных комнатах.
Провод замечательно борется с плесенью и различными механическими воздействиями. Также технические характеристики устройства дают особое преимущество изделия перед другими. Например, провод ПВ-3 не горит, он просто плавится. Оболочка изоляции плавится, но не пропускает искры за пределы зоны повреждения, даже если поверхность влажная.

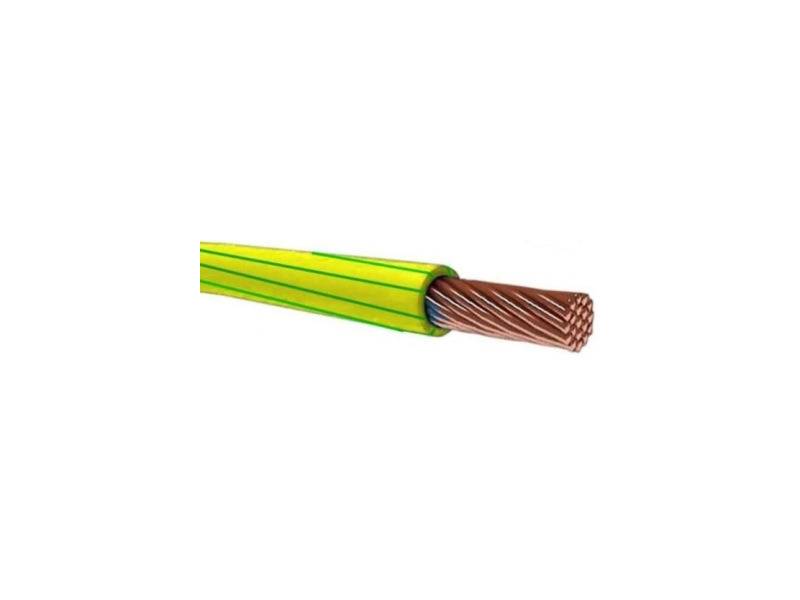

Провод ПВ–3 часто применяется в качестве кабеля заземления, его наружный диаметр подбирается согласно требованиям и запросам ПУЭ. Срок эксплуатации изделия – до 15 лет. Продается мотками, максимальная величина которого 100 метров.
На фото ниже представляются прочие технические характеристики ПВ-3 и таблица сечений:
Наружный диаметр, сопротивление изоляции и масса 1 км провода:
Технические характеристики указывают, что основное отличие изделия от других марок заключается в изоляционном материале. Поливинилхлорид (ПВХ) – это достаточное прочное покрытие. Его тяжело перегрызть грызунам, да и их отпугивает специфический запах, который делается с помощью добавления специального компонента.
Кстати, основные производители провода ПВ–3 популярны по всей стране. К ним относят Московский завод Москабельмет, ООО «Межрегиональная торгово-промышленная компания», НПП «Спецкабель», ООО «ТД Альянс Кабель».
Область применения
Где применяется проводник? Благодаря тому, что ПВ-3 имеет широкий диапазон сечений жил и простые технические характеристики, он используется практически во всех сферах производства и промышленности: формирование индивидуальной электрической сети, монтаж электропроводки в квартире, подключение электроприборов и много другое.
Сферы применения изделия можно поделить на такие разделы:
- коммуникационные системы;
- жилые, нежилые и производственные помещения;
- электрическая проводка, как в помещении, так и на уличных пространствах.
Двойной слой изоляции обеспечивают максимальную безопасность. Изоляция делается из специального усовершенствованного ПВХ-пластика, который не способен нагреваться от тока. Благодаря этому он используется в высоковольтном производстве. Помимо этого материал в своем составе обладает особым веществом, которое сводит вероятность горения к минимуму.
Что еще важно знать?
Многие электрики задаются вопросом, в чем разница между проводом ПВ-3 и ПуГВ. Ответ простой — это одно и тоже, отличие лишь в ГОСТе, согласно которому изготавливался проводник. Дело в том, что ранее действовал ГОСТ 6323-79, а на сегодняшний день его действие прекратили и ввели ГОСТ Р 53768-2010, а также ТУ 16-705.501-2010, согласно которым старый ПВ-3 заменили на ПуГВ. В технических характеристиках также прошло небольшое изменение, класс гибкости ПуГВ стал выше (5), поэтому проводник более гибкий. В остальном параметры не изменились.
Напоследок рекомендуем просмотреть видео, на котором предоставлен обзор данной марки кабельной продукции:
Вот мы и рассмотрели область применения, расшифровку маркировки и технические характеристики провода ПВ-3. Надеемся, предоставленное описание было для вас полезным!
Сравнительные характеристики пув с другими проводами
По многим параметрам другие провода не уступают рассматриваемому варианту, а некоторые даже лучше по заявленным параметрам. Но на практике иногда оказывается иначе, провод ПУНП например, имеет большой ассортимент по сечению проводов, несколько жил 2,3 и даже5 в двойной изоляции с первого взгляда его использовать практичнее. Оказывается, многие параметры ПУНП не соответствуют заявленным характеристикам:
- Меньше сечение провода;
- Состав сплава проводов, уменьшенный процент меди;
- Состав изоляционного слоя, он должен быть из негорючих материалов;
- Толщина слоя изоляции бывает уменьшена до 20%.
Совет №1. При возможности старайтесь не покупать ПУНП, возьмите провода с аналогичными характеристиками. Проверить на месте все параметры нет возможности, состав сплава и изоляции можно оценить только на взгляд и то это может сделать только электрик с большой практикой.
Сравним параметры других марок, сведенных в таблицу:
| Тип проводов | Количество жил | Производимые сечения, мм2 | Класс по сечению жил |
| АПВ | одна | 2,5…1625-120 | Первый, второй |
| ПВ-1 | 0,5…1016-95 | Первый, второй | |
| ПВ-2 | 2,5…95 | Второй | |
| ПВ-З | одна | 0,5…1,5 2,5; 4,0 6,0-95 | Второй, третий, четвертый |
| ПВ-4 | одна | 0,5; 0,751,0; 1,52,5; 4,06,0; 10 | Четвертый, пятый |
| АППВ | Две — три | 2,5…6,0 | Первый класс |
| ППВ | 0,75…4,0 | ||
| АПБПП | две | 2,5; 4,0 | |
| ПБПП | Две — три | 15…25 | |
| ПБППз | Три | 1,0…2,5 | |
| ПУНП | Две — три | 1,01,5…6,0 | |
| ПРКА | одна | 0,5…2,5 |
Для прокладки сети освещения в квартирах и частных домах идеально подходят провода сечением 0,75 мм2. Исходя из данных таблицы видно у некоторых марок такое сечение не производится, а другие не вызывают доверия по качеству, поэтому потребители предпочитают приобретать ПВ-1.
Технические характеристики провода – ПВ-3
Российской промышленностью выпускается множество наименований кабельно-проводниковой продукции. Одно из них – провод ПВ-3. Рассмотрим конструктивное устройство данного провода, особенности его использования, преимущества и недостатки, прочие сопутствующие вопросы.
Кабель – ПВ-3
Расшифровка
Аббревиатура ПВ-3 означает:
- П – провод;
- В – изоляция выполнена из поливинилхлоридного материала;
- 3 – соответствующий класс гибкости.
С целью облегчения идентификации жил в процессе прокладки и выполнения соединений их изоляционное покрытие окрашено в сплошные цвета или обозначено цветными полосами:
- синий – нулевая жила;
- коричневый, обозначающий фазу 1;
- черный, маркирующий жилу фазы 2;
- серый, определяющий фазу 3;
- желто-зеленый – жила заземления;
- голубой цвет предназначен для обозначения среднего проводника;
- красный, белый, фиолетовый и другие распространенные цвета, могут характеризовать, как фазу жилы, так и другие показатели.
Конструкция
Конструктивно провод состоит из следующих элементов:
- токопроводящих жил, выполненных из меди;
- изоляционного поливинилхлоридного покрытия.
Провод может быть одно- и многожильным. Жилы состоят из цельной или нескольких скрученных медных проволочек. Многожильные кабели включают несколько изолированных одинарных жил, скрученных между собой.
Назначение и применение
Конструкция и свойства провода предусматривают возможность его применения в следующих областях:
- для подключения оборудования, работающего в условиях повышенной влажности;
- в коммуникационных системах;
- для выполнения наружной электропроводки, а также внутри жилых и нежилых помещений.
Качество и характеристики изоляционного покрытия делают возможным использование указанного материала на высоковольтном оборудовании, без опасности перегрева и замыкания.
Классификация и цена
Провод различается по следующим критериям:
- количеству жил – в пределах от 1 до 4;
- площади их поперечного сечения – от 0,5 до 120 кв. мм.
В зависимости от перечисленных особенностей, а также расценок реализующей компании, стоимость материала может составлять:
- ПВ-3 1,5 — 10 руб/м;
- ПВ-3 2,5 — 15 руб/м;
- 4 мм² — 25 руб/м;
- 6 мм² — 37 руб/м;
- 10 мм² — 65 руб/м;
- 16 мм² — 98 руб/м;
- 25 мм² — 148 руб/м;
- 35 мм² — 210 руб/м.
При покупке большой партии, цена продукции может быть снижена.
Данный материал отличается следующими техническими характеристиками, приведёнными в таблице:
Сертификат
Как выбрать
Выбор продукции осуществляется, исходя из нагрузки, подаваемой на провод, и конструктивных особенностей подключаемых устройств
Покупателю важно убедиться в отсутствии видимых дефектов и наличии документов, указывающих на соответствие материала заданным параметрам
Преимущества и недостатки провода
ПВ-3 отличают следующие положительные качества:
- высокая проводимость;
- наличие цветовой маркировки, исключающей ошибки в процессе монтажа;
- надёжность изоляционного покрытия;
- широкий спектр выбора по площади сечения;
- высокая гибкость, облегчающая прокладку;
- способность выдерживать большие нагрузки.
К недостаткам следует отнести относительно высокую стоимость, особенно для провода большого сечения, а также то, что жилы в многожильном кабеле не соединены общим изоляционным покрытием, в связи с чем такая продукция требует дополнительного крепежа.
Особенности монтажа
Провод может прокладываться следующими способами:
- открытым способом, с закреплением в отдельных местах;
- внутри шкафов и панелей;
- под землёй – в этом случае кабель должен дополнительно защищаться стальными или асбестовыми трубами, гофрированным рукавом.
Концы кабеля соединяются скрутками или пайкой, с изоляцией мест соединения
При соединении важно убедиться в правильности подбора контактов по цветовой окраске изоляционного покрытия
Производители
В РФ среди ведущих производителей ПВ-3 следующие предприятия:
- Энергокомплект МФ,
- Камский кабель,
- Промстойкабель и другие.
Конструктивные особенности позволяют широко использовать провод ПВ-3, особенно при эксплуатации в условиях повышенной влажности и высоких нагрузок.
голоса
Рейтинг статьи
Для чего используют провод ПВ-3 (видео),
Что можно сказать, подводя итоги? Изготовитель должен соблюдать ГОСТ изготовления кабеля ПВ-3. Только при соблюдении этого, кабель можно использовать для любых решений электротехнических задач. Кабель не стоит использовать только при высоких температурах, так как его конструктивные особенности желают лучшего. Такой кабель может стать оптимальным выбором и для других помещений. В нем соотношение качества и стоимости.
Провод ПВ1 предназначен для прокладки в трубах, строительных пустотах, кабельных лотках и под штукатуркой. Он нашел широкое применение как в производстве, так и на бытовом уровне.
Ведь одним из основных его преимуществ является вполне приемлемая цена при достаточно неплохих технических характеристиках. И вот здесь следует остановится по подробнее дабы не ошибиться в выборе.
Но прежде чем говорить о характеристиках провода, давайте разберемся с расшифровкой его названия, а также типами проводов ПВ1 выпускаемых в нашей стране. В дальнейшем это нам поможет технически грамотно выполнить покупку.
Расшифровка названия проводов ПВ1
Прежде всего расшифровка названия. И с этим у вас не должно быть сложностей. Вопросы может вызвать только цифра 1 в названии. Но давайте обо всем по порядку.
Итак:
- Первая буква – П. Она означает что это провод. Кроме проводов еще могут быть Ш – шнуры или К – кабели.
- Вторая буква – В. Она обозначает тип изоляции провода. В нашем случае это поливинилхлоридная изоляция. Она отличается устойчивыми физико-химическими свойствами поэтому часто применяется в качестве диэлектрика.
- Цифра «1» обозначает класс гибкости. Чем ниже эта цифра, тем большему радиуса изгиба может подвергаться провод.
Эта аббревиатура дает нам ответ и на вопрос установочным или монтажным является этот провод? Установочным называется провод, который предназначен для длительной эксплуатации в одном положении. То есть установили и забыли. А монтажный в процессе эксплуатации можно перезаводить многократно.
То есть исходя из класса гибкости ПВ1 в отличии от ПВ 3 (см. ) является установочным проводом. И перемещать его многократно не рекомендуется.
Номенклатура проводов ПВ1
Теперь можно обсудить и типы проводов ПВ1 выпускаемые нашей промышленностью и их особенности. В этом нам поможет ГОСТ 6323 – 79, которому должны соответствовать все провода данной марки.
Прежде всего следует четко определиться, что все провода ПВ1 являются одножильными, как вы можете видеть на видео.
Это не всегда удобно для бытового применения, что является одним из основных ограничивающих факторов:
Сечение проводов может быть от 0,5 мм 2 до 120 мм 2 . При этом в зависимости от сечения жилы изменяются ее структура и технические характеристики.
- Так согласно ГОСТ 22483 провода сечением от 0,5 мм 2 до 10 мм 2 могут выполняться единой жилой. Данные провода относятся к первому классу по гибкости.
- А вот провода сечением от 16 мм 2 до 35 мм 2 уже должны состоять не менее чем из семи жил. За счет этого их гибкость увеличивается. Поэтому такие провода хоть и называются ПВ1, но инструкция относит их ко второму классу гибкости.
Провода сечением от 50 мм 2 до 95 мм 2 должны быть изготовлены уже не менее чем из 19 проволок. А вот ПВ1×120 уже изготавливается не менее чем из 37 проволок. При этом согласно ГОСТа данные провода относятся уже ко второму классу гибкости.
Следующим важным фактором является толщина изоляции провода. Она так же зависит от сечения. Ведь вполне логично, что чем больше сечение провода, тем больше должна быть и его изоляция.
Последним критерием различия является цвет жил. Согласно ГОСТ проводов ПВ 1 цветовая расцветка может быть выбрана исходя из требований заказчика.
В то же время для проводов заземления существует отдельное требование. Как известно данная жила должна иметь желто-зеленую окраску (см. ). Так вот, для нее на участке провода в 15 мм должно быть не менее 70% одного цвета и 30% другого.
Провод ПВ 6
Конструкция провода ПВ 6 представляет собой электропроводящую продукцию с шестым классом гибкости, состоящей из токопроводящей медной жилы из нескольких проволок. ПВ 6 в разрезе достигает от 16 до 120 кв.мм. по ГОСТ 22483-77.
Снаружи провод покрыт изоляционным покрытием из поливинилхлоридного пластиката, расцветки которого могут быть весьма различными: начиная от черного и заканчивая красным. Зелено-желтая расцветка, к примеру, используется, в проводах, назначением которых являются цепи заземления (чтобы снизить опасность воздействия электричества от касаний поверхности прибора или агрегата).
Сфера применения
Данный тип провода используется в самых различных сферах, таких как:
- энергетические установки;
- автомобильная электроника;
- в сетях энерго цепей;
- прокладке освещения;
- установке и монтажа электрооборудования, агрегатов, станков и механизмов.
Благодаря своей высокой гибкости и прочности шнуры вида ПВ 6 часто используются для присоединения электрических цепей. Также благодаря покрытию провода, он очень устойчив к нагреву и, в случаях замыкания, не распространяет горение.
Технические параметры
Провод ПВ 6 имеет следующие характеристики:
- вид климатического исполнения У, ХЛ и Т;
- максимальная температура нагрева жил — +70 градусов по Цельсию;
- минимальная температура для использования — — 15 градусов по Цельсию;
- радиус изгиба — 5 диаметров провода.
| Влажность воздуха при 35 градусах по Цельсию (%) | 100 |
| Гарантийный срок эксплуатации (месяц) | 24 |
| Испытательное переменное напряжение 50 Герц в течение 15 минут после пребывания в воде 24 часа | 2500 |
| Максимальная рабочая температура жилы в Цельсиях | +70 |
| Монтаж при температуре (в Цельсиях), не ниже | -15 |
| Номинальное напряжение U0/U (Вольт) | 450/750 |
| Радиус изгиба кабелей (наружных диаметров) | 10 |
| Строительная длина (в метрах), не менее | 100 |
| Температура окружающей среды (в Цельсиях), верхний предел | +35 |
| Температура окружающей среды (в Цельсиях), нижний предел | -50 |
| Электрическое сопротивление изоляции, не менее (Мом*км) | 1.0 |
Производитель устанавливает гарантийный срок на 2 года, а общий срок службы может достигать 15 лет.
Условия эксплуатации
ПВ 6, по большей степени, предназначен для заземления в защитных системах от замыканий, а также для специального применения в ремонтных работах с высокими показателями токопроводимости.
Провод весьма стойкий и гибкий. Он спокойно изгибается даже при температуре -45 градусов по Цельсию.
Вид климатического исполнения провода — УХЛ 1. Провод соответствует ТУ16.К01-34-2002.
