Очищение вторичного теплообменника ГВС в двухконтурных котлах
В двухконтурных котлах процесс сильно зависит от типа теплообменника: дополнительного вторичного или единого битермического.
В случае со вторичным теплообменником все просто, его очистка производится абсолютно так же, как и первичного.
Битермический теплообменник – это единая конструкция, представляющая из себя трубу контура ГВС, вставленную в трубу контура отопления. Такую внутреннюю конструкцию очистить крайне сложно, промывка выполняется либо химическим, либо гидростатическим методом: специалистами с помощью специальной химии и бустера. Сильно загрязненные элементы, где просвет сужен более, чем на 80-90% подлежат замене.
Методы борьбы с проблемой
Благодаря современным технологиям было разработано несколько весьма эффективных способов борьбы с возникшей в системе накипью:
Водно-пульсирующая смесь. Такая промывка системы отопления здания требует наличия специального оборудования. Посредством него система заполняется соединением из сжатого воздуха и воды. В результате активной пульсации с внутренних стен системы «смываются» все загрязнения. Данная очистка труб отопления хороша тем, что она позволяет достаточно быстро и качественно отчистить систему от ржавчины, налета и осадка. В результате – это увеличивает работоспособность, срок эксплуатации и теплоотдачу системы, а также существенно снижает расход топлива или электроэнергии.
Биопрепараты. Достаточно быстрая и практичная промывка отопления. Его особенность в том, что нет необходимости отключения отопления. Принцип действия прост – в систему добавляется специальная биологически активная жидкость для промывки системы отопления, которая, циркулируя вместе с водой, буквально растворяет все осадки, ржавчину и накипь. Данный метод позволяет за достаточно короткий промежуток времени полностью очистить систему от загрязнения. Следует отметить, что жидкость, используемая для промывки отопительной системы, является экологически безопасной и не наносит вреда внутренней поверхности системы.
Пневмогидроудар. Весьма практичная очистка систем отопления, применяемая даже для довольно старых отопительных систем, в которых задействованы чугунные радиаторы. Данная чистка систем отопления требует подключения к системе специального оборудования, посредством которого создаются короткие, но активные пневмогидроволны. Именно они способствуют очень быстрому отслоению от стенок системы любого количества загрязнения. Не следует опасаться, что в результате данного типа прочистки пострадает сама система. Дело в том, что основная сила удара приходится именно на поток теплоносителя (98 %). А вот стенки получают лишь незначительный удар силой всего 2% мощности волны – и он не несет никакой угрозы для системы. По словам специалистов, применяющих такого рода очистка отопления, она является весьма эффективной при прочистке отопительной системы, длина которой не превышает 55-60 метров. При этом диаметр трубы составляет 4 дюйма. Промывка труб отопления посредством пневмогидроудара занимает совсем немного времени – 5-50 минут, при этом полностью удаляются все имеющиеся в системе отложения.
Химические препараты. Следует отметить, что в системах с довольно сложной планировкой не всегда удается удалить загрязнения из отдельных, наиболее труднодоступных мест. И если в вашей системе отопления таковые присутствуют, то наиболее практичным и удобным способом очистки от накипи будет применение специального химического раствора. Состоящая из нескольких типов кислот, химпромывка системы отопления способна за непродолжительное время удалить из отопительной системы все загрязнения, препятствующие ее нормальной работе
Однако применять данный метод следует довольно осторожно. Химическая промывка системы отопления может повредить непосредственно внутренние стенки системы. Поэтому перед тем, как ею воспользоваться, рекомендуется провести оценку общего состояния системы (имеется ввиду – проверить уровень износа материала)
Поэтому перед тем, как ею воспользоваться, рекомендуется провести оценку общего состояния системы (имеется ввиду – проверить уровень износа материала)
Также важно проверить и химический состав отложений – это позволит подобрать наиболее эффективное соединение кислот, и химическая очистка системы отопления будет лучше
Применение того или иного метода прочистки отопительной системы во многом зависит от ее состояния, а также от степени ее загрязненности. Ни в коем случае не следует пытаться даже думать, как прочистить трубы отопления самостоятельно – практически все методы очистки требуют специальных навыков и знаний. Поэтому для получения желаемого результата всегда приглашайте специалиста, который точно знает, как почистить трубы отопления эффективно. Тогда ваша отопительная система прослужит на самом деле долго.
В этой статье нам предстоит выяснить, чем и как промыть систему отопления в частном доме или многоквартирном здании. В ней вы найдете описание нескольких способов промывки, опробованных мной в разное время лично и доказавших свою эффективность. Приступим.
Промывка системы отопления своими руками
Самым эффективным и простым способом произвести прочистку бытовой отопительной системой своими руками является использование предлагаемых для этих целей в торговой сети специальных химических растворов. В их состав могут входить щелочи, соляная, серная, фосфорная кислоты.
Основная проблема при выборе метода и чем промыть отопительную систему – различные материалы изготовления труб, теплообменников котлов и радиаторов.
Так как полимеры обладает высокой устойчивостью ко всем кислотам и не подвержены физическому распаду, то в основном систему приходится очищать от продуктов разрушения металлов, известкового налета и накипи от солей, содержащихся в теплоносителе. При этом наиболее эффективные химические средства отличаются по своему составу и рассчитаны на работу с различным видом загрязнений на трубопроводах, оборудовании из разных материалов. Поэтому нередко специалисты используют комплексную очистку бытовых систем.
Один из вариантов – снятие радиаторных теплообменников и проведение их промывки отдельно от всего контура. Так как для очистки радиаторов методом пневмогидравлического тарана, который использует большинство наемных работников, требуется наличие специального оборудования (компрессора, электронасоса, гидроударного пистолета), эту технологию редко используют при проведении самостоятельных работ.

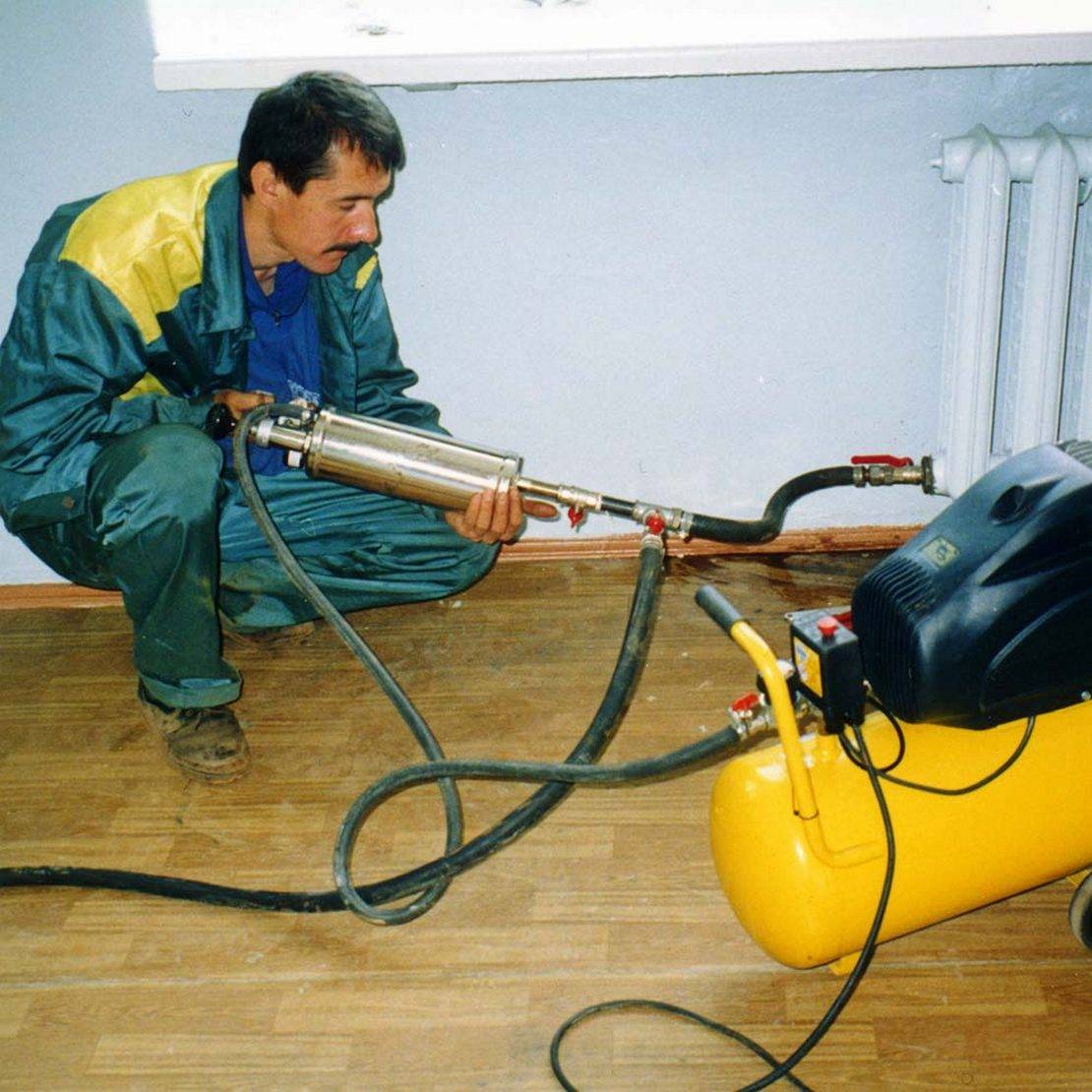

Рис. 9 Пример применения пневматического пистолета с компрессором для промывки
Хозяину намного проще купить специальную жидкость для растворения загрязнений внутри алюминиевых или стальных радиаторов, залить ее в батареи и оставить внутри на некоторое время. Данный способ позволит сэкономить и раствор, который разводят в десятках, а не нескольких сотнях литров воды для всего отопительного трубопровода.
Аналогичным методом при помощи подходящего химического раствора очищают теплообменник котла в зависимости от материала его изготовления: сталь, нержавейка, медь, чугун. Для этого котел отключают от магистрали и заливают в змеевик очистную жидкость.
Понятно, что если в теплообменнике котла используется сталь и у потребителя установлены стальные радиаторы, а сам трубопровод выполнен из аналогичный трубы или полимеров, для прочистки всей системы можно использовать один химраствор без снятия и отключения отдельных узлов. Правда состав придется разводить во всем объеме теплового носителя, что приведет к его повышенному расходу. В этом случае после заливки жидкости ее оставляют в контуре на один день или другой временной интервал в соответствии с инструкцией по эксплуатации реагента.
Рис. 10 Эффективная промывка системы отопления в частном доме гидрохимическим способом
Пошаговая очистка системы отопления без отключения радиаторов и котла состоит из следующих операций:
- После сливания теплоносителя снимают фильтры грубой очистки, промывают картриджи и устанавливают их на место.
- В емкости с водой, соответствующий объему теплового носителя, разводят очистной раствор в пропорции, соответствующей инструкции по его использованию.
- Опускают в бак с раствором погружной вибрационный электронасос, выходной патрубок которого через гибкий шланг подсоединяют к заливному крану.
- Открывают запорный кран на впускном патрубке, подают электропитание на электронасос и накачивают жидкость в систему. При достижении в контуре рабочего давления 1 – 1,5 бара подачу прекращают, отключая насос и закрывая кран.
- Далее включают котел на рекомендуемую температуру нагрева очистной жидкости и циркуляционный насос, осуществляющий ее движение по трубопроводу. Чтобы получить качественное очищение радиаторных теплообменников, в каждом из них стравливает воздух при помощи крана Маевского.
- Производят прокачку с одновременным нагревом промывочной жидкости в течение нескольких часов. Иногда очистному раствору дают постоять одни сутки, после чего его пропускают по контуру некоторое время.
- По окончании всех работ очистной раствор сливают в емкость для повторного использования с последующей фильтрацией или утилизируют.
Рис. 11 Сравнение методов промывки по эффективности
Как спустить воздух с системы отопления. Ну, а после того, как промывка системы отопления в частном доме будет завершена и система заполнена чистым теплоносителем, возможно, будет интересно почитать про то, как спустить лишний воздух из системы, который в любом случае в нее попадет. Методы устранения, инструменты и приспособления, как все сделать самостоятельно!
Что такое промывка и опрессовка отопительной системы
Промывка труб необходима для нормальной работы отопительной системы
Работы для подготовки и возобновления бесперебойного функционирования отопления гарантируют безаварийность течения теплоносителя.
Промывка
Если в квартире батареи стали греть хуже, чем раньше, причин бывает несколько:
- плохая работа бойлера;
- поломка насоса;
- завоздушивание труб.
При многолетней эксплуатации в трубах, отопительных приборах, коллекторах скапливается мусор, частицы окалины, ржавчина. Разрастаясь внутри, они забивают проходное отверстие для теплоносителя, пористая структура уменьшает теплоемкость металлических частей отопительных приборов.
Последствия засоров:
- прогорание теплообменника, требующее его замены;
- разница температур в батареях;
- шум в насосе с последующим выходом из строя;
- поломка бойлера.
Для устранения, предотвращения загрязнений выполняется промывка.
Минеральные отложения способны полностью блокировать движение теплоносителя
Снижение эффективности отопления происходит по 2 главным причинам:
- Появление минеральных отложений. Неоцинкованные трубы охотно принимают на поверхность соли кальция, магния. С оцинкованными трубами таких проблем не возникает.
- Разрастание ила на участках труб с низкой скоростью движения теплоносителя. Этому явлению подвержены многосекционные чугунные радиаторы. Зависимость пропорциональна увеличению объема и количества секций.
- специальным гидропневматическим оборудованием;
- химическими реагентами.
Основа химреагентов — кислота.

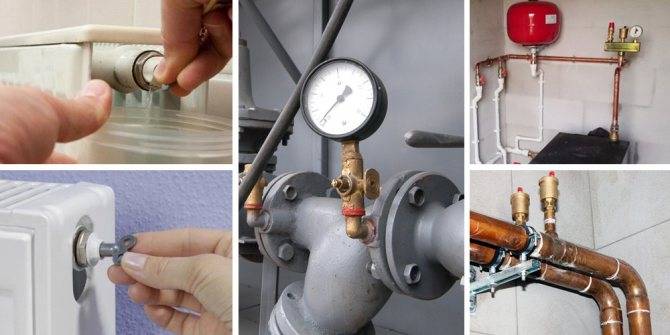

Опрессовка
Данная процедура предназначена для проверки гидросистемы на слабые места. Испытания проводятся с помощью избыточного давления водяного контура или пневматическим методом.
Когда система должна быть очищена
Системе потребуется первоначальная промывка после установки, для удаления любых остатков флюса или материала для соединения труб, а также любых металлических частиц, таких как стружка, оставшаяся после недавнего монтажа или изменений в трубопроводе.
Если система правильно обслуживается, хорошо спроектирована и регулярно обрабатывается ингибитором коррозии, то вряд ли потребуется внеплановая промывка, пока в систему не будут внесены значительные изменения.
Однако не все эти требования являются общими, и в системе может очень быстро накапливается осадок. Вот несколько подсказок, которые говорят о том, что отстой уже начал накапливаться в системе отопления:
- холодные «пятна» на днище радиаторов;
- части отопительного контура, которые не нагреваются правильно;
- чрезмерный шум (удары, щелчки, хлопки), производимые котлом, когда он нагревается.
Контур отопления также должен быть тщательно промыт перед установкой нового высокоэффективного конденсационного котла, так как теплообменники в таких котлах особенно подвержены повреждению от загрязнений в системе отопления.
Общие сведения
Перед очисткой необходимо проверить систему, чтобы определить её конфигурацию. Также нужно определить «возраст» и общее состояние компонентов, чтобы выбрать требуемый режим промывки системы. Например, процедура может удалить коррозийный мусор, закрывающий отверстия в радиаторах, и это может привести к утечкам теплоносителя. Если есть какие-либо сомнения относительно того, выдержит ли система какую-либо методологию очистки, то перед продолжением потребуется замена или ремонт соответствующих компонентов.
Процедура очистки
Существует несколько способов очистки системы и на рынке имеется ряд продуктов для очистки, предназначенных для помощи в промывке отопительных систем. Многие продукты предназначены для добавления в циркулирующую воду за некоторое время до промывки, и способствуют мобилизации загрязнений перед промывкой. Здесь нужно следовать инструкции от производителя этих средств.
Основные процедуры промывки:
- Powerflushing.
- Промывка избыточным давлением.
- Промывка с помощью циркуляционного насоса
Промывка с использованием избыточного давления, возможно, является наиболее эффективной процедурой (хотя важно проверить инструкции изготовителя котла, чтобы установить, допустимо ли промывание системы с использованием котла в отопительном контуре). Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама

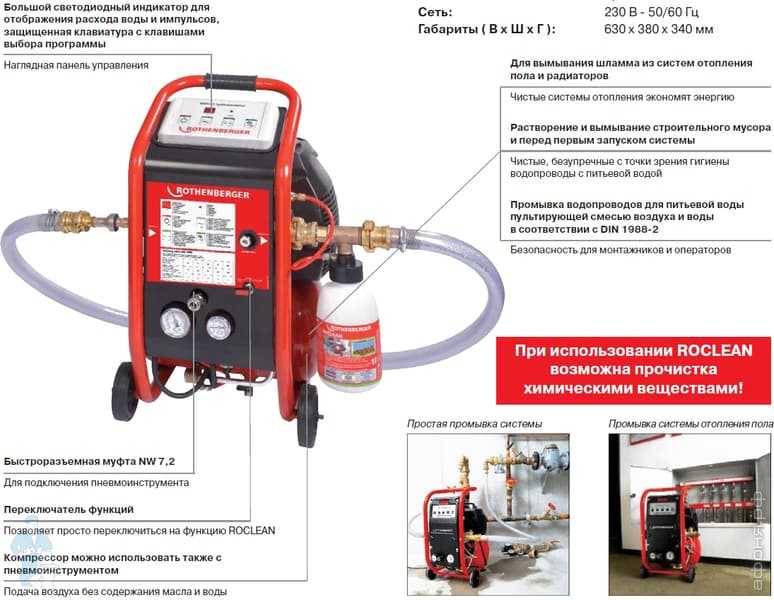

Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама.
Обратите внимание, что при использовании всех методов – изменение направления потока теплоносителя поможет удалить мусор, который в противном случае может остаться в системе и вывести её из строя
Подготовка
Перед промывкой любым методом есть несколько общих этапов подготовки. Как правило, они включают – добавление подходящего моющего средства в работающую отопительную систему, и его действие в течение некоторого времени до фактической промывки. Очиститель обычно сбрасывается (пока горячий) из системы, и система заполняется, чтобы начать процесс финальной промывки.
Перед самой промывкой вам также может понадобиться:
- Выключить все электрические элементы управления и электрически изолировать систему.
- Исключить подачу холодной воды в систему центрального отопления.
- Вручную закрыть все вентиляционные отверстия отопительного контура.
- Для систем с открытой вентиляцией – закрыть или временно соединить открытую вентиляцию и подачу холодной воды в подающий и расширительный бачки.
- При сливе вентилируемой системы резервуар-коллектор может иметь довольно большую часть плавающего ила. Его нужно удалить, чтобы он не втянулся в трубопровод.
- Отметить рабочее положение всех запорных вентилей или других регулирующих клапанов, а затем полностью открыть все клапаны.
- Снять все термостатические головки радиаторных клапанов (TRV), чтобы обеспечить максимальный поток через клапаны.
- Установить любые отклоняющие или зонные клапаны в их ручное открытое положение.
- Там, где имеются обратные клапаны – они должны быть перекрыты, обойдены или временно удалены, так как в противном случае это будет препятствовать реверсированию потока.
Инструкция по промывке отопительной системы
Существует 2 основных метода промывки отопительной системы, а именно:
- с применением специального гидропневматического оборудования;
- с использованием химических реагентов.

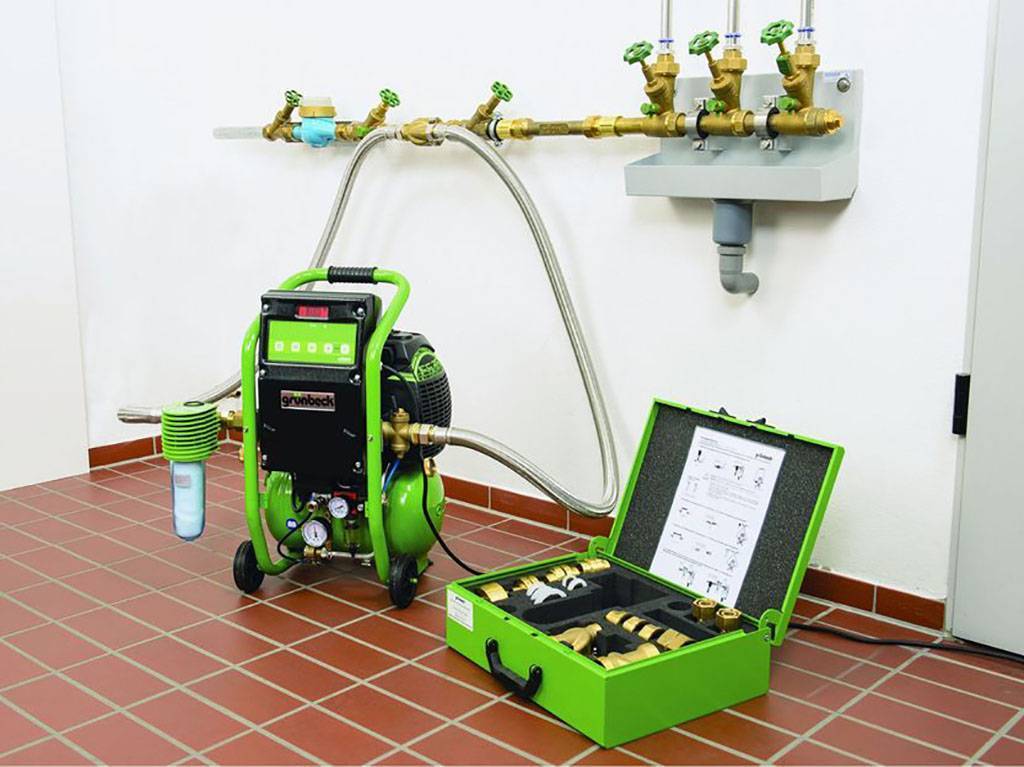

Промывание по гидропневматическому методу

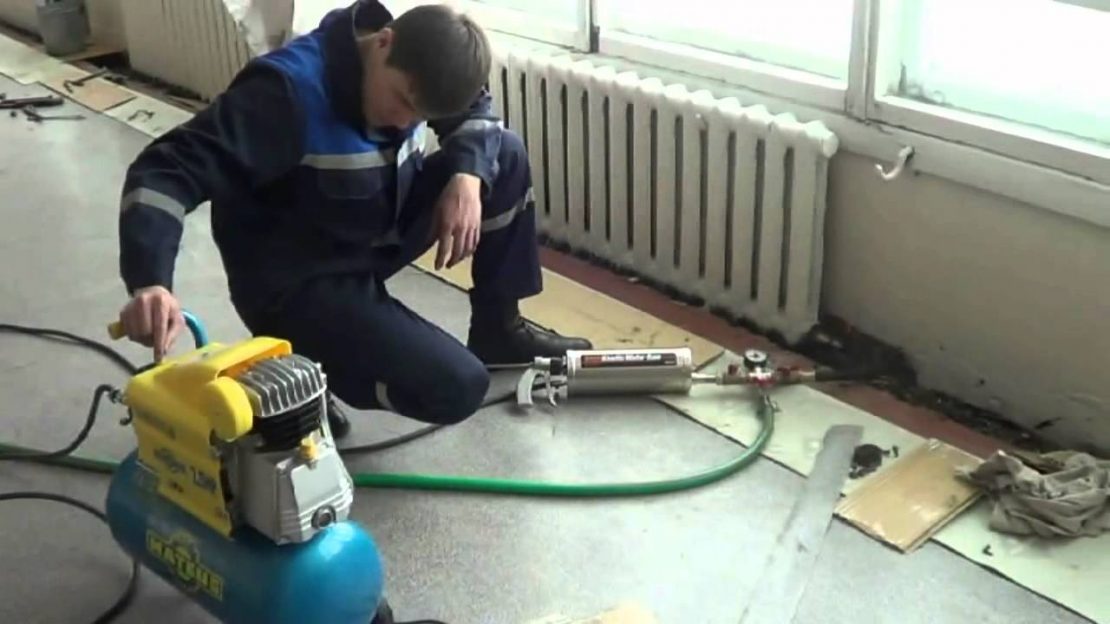

Гидропневматическая промывка систем отопления — инструкция
Этот способ активно используется отечественными ЖЭКами и является достаточно эффективным. Нужно лишь делать все в соответствии с технологией.
Принцип предельно простой: сначала из системы сбрасывается вода, затем она подается обратно. Для «подгона» водяного потока применяется специальный пневматический насос. В результате под воздействием довольно мощного напора происходит отслаивание накипи и прочих отложений, а при сливе воды они выводятся из системы.
Для самостоятельного проведения такой процедуры вам понадобится пневматический насос, способный нагнетать давление более 6 кг/см 2 .
Последовательность действий выглядит следующим образом.
Первый шаг. Перекрываем задвижку «обратки».
Второй шаг. Подключаем пневматический насос к вентилю, установленному после задвижки.
Третий шаг. Сбрасываем «обратку».
Четвертый шаг. Даем пневматическому насосу нагнести давление выше 6 кг/см 2 , а затем открываем вентиль, к которому он подключен.
Пятый шаг. Поочередно перекрываем все стояки. Делаем это так, чтобы в один момент было перекрыто не более 10 стояков. Соблюдение этого правила сделает процедуру промывки максимально эффективной.
Шестой шаг. Переводим систему на сбрасывание в обратном направлении. Для этого делаем следующее:
- закрываем сброс и перекрываем вентиль, соединенный с насосом, и выключаем прибор;
- закрываем открытую задвижку, а затем открываем подобную на «обратке»;
- сбрасываем отопительную систему. Для этого подключаем пневматический насос к вентилю на обратном направлении, после чего открываем вентиль и включаем насос. Жидкость будет двигаться уже в другом направлении.
Определить необходимую длительность промывки можно «на глаз». Из системы начала выходить чистая прозрачная жидкость? Можно заканчивать! Верните задвижки и вентили в изначальное положение и отключите насос.
Для сбора грязной воды подготовьте подходящую емкость. При желании можете подключить к батарее шланг и обеспечить отведение грязного теплоносителя в канализацию.

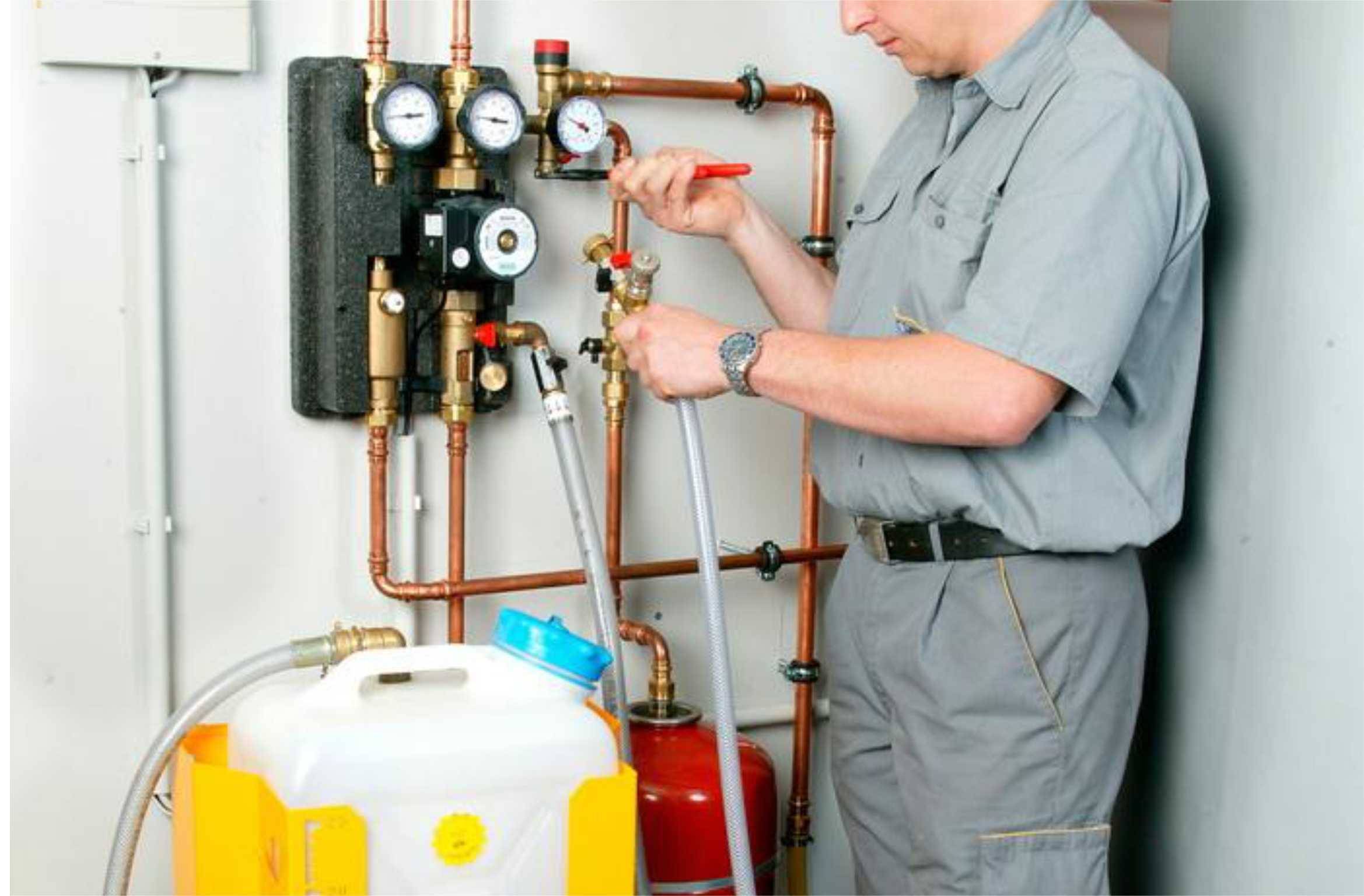

Химическое промывание
К использованию этого метода можно прибегать только в двух случаях, а именно:
- при необходимости прочистки системы отопления с естественной циркуляцией, построенной с применением стальных труб. Использовать химические реагенты целесообразно в ситуациях, когда ввиду любого рода причин нет желания промывать всю систему. Чаще всего засорения откладываются в теплообменниках. Заиливаться же система может по всему периметру. Во втором случае от химической промывки особого толка не будет;
- при необходимости восстановления старой системы отопления. За десятки лет эксплуатации трубы могут засориться и зарасти настолько, что мощности пневматического насоса будет недостаточно для эффективной прочистки. Можно, конечно же, было бы взять более мощный насос, однако никто не даст гарантий, что трубы не лопнут под таким напором.
Принцип промывки простой: вместо теплоносителя в систему заливается специальный раствор, содержащий кислоту и щелочь. Затем обеспечивается циркуляция смеси на протяжении 2-3 часов (если прочищается не магистраль с естественной циркуляцией, для этого нужно будет подключить пневмонасос), после чего она сливается, и трубы заполняются стандартным теплоносителем.
Ни в коем случае не используйте такие химические смеси для прочистки труб из алюминия. Если изделия и останутся целыми после подобной промывки, служить они будут значительно меньше.
Можно ли промыть отдельную батарею?
Теперь вы знаете, как промыть отопительную систему. Однако иногда возникает необходимость прочистки отдельной батареи. Есть решение и для такой ситуации.

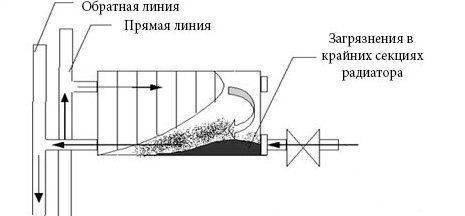

Схема очистки батареи отопления
Важно! Заниматься промывкой отдельного отопительного радиатора надо строго до начала отопительного сезона. Купите в сантехническом магазине кран для промывки. Дополнительно вам необходимо приобрести резиновый шланг и штуцер с резьбой, соответствующей диаметру приобретенного промывочного крана
Штуцер установите на шланг
Дополнительно вам необходимо приобрести резиновый шланг и штуцер с резьбой, соответствующей диаметру приобретенного промывочного крана. Штуцер установите на шланг
Купите в сантехническом магазине кран для промывки. Дополнительно вам необходимо приобрести резиновый шланг и штуцер с резьбой, соответствующей диаметру приобретенного промывочного крана. Штуцер установите на шланг.
Непосредственно промывка осуществляется в следующей последовательности.
Первый шаг. Подключаем к радиатору отопления промывочный кран.
Второй шаг. Подсоединяем к промывочному крану штуцер со шлангом.
Третий шаг. Второй конец резинового шланга направляем в унитаз.
Четвертый шаг. Открываем промывочный кран и оставляем на 20-30 минут. В процессе ожидания придерживаем шланг, чтобы он не выпрыгнул из унитаза.
Важно! Хотя отдельные батареи и рекомендуется промывать строго до начала сезона отопления, в некоторых ситуациях необходимость промывки возникает, когда обогрев идет полным ходом. Если у вас именно такой случай, засовывайте шланг глубже, прямо в стояк. В противном случае горячий теплоноситель может разрушить унитаз
В противном случае горячий теплоноситель может разрушить унитаз.
Варианты промывки отопительных систем
Причина засорения не только в наличии механических взвесей в теплоносителе, но и в реакции металла с водой. Взаимодействие приводит к наслоению отложений разного типа, в том числе солей кальция, мягкого и твердого осадка, ржавчины. Чтобы знать, как и чем промыть систему отопления в частном доме, необходимо ознакомиться с технологией проведения работ и подобрать оптимальный вариант, подходящий для применения в каждом индивидуальном случае.
Механический способ прочистки
Для выполнения процедуры потребуется демонтаж и полная разборка приборов отопления. Чистить нужно жесткими щетками, работы ручные, поэтому потребуется немало времени и сил. Техника сложная в применении, поэтому используется редко.
Гидродинамический способ прочистки
Технология проста – в трубы нагнетается чистая вода, для чего используется специальное промывочное оборудование. Аппараты оснащаются насадками, которые помогают устранить все отложения и даже самые стойкие загрязнения.
Технология считается простой и практичной, не требуется использование химических веществ, поэтому способ подходит для промывания батарей из чугуна, которые в силу малой инертности металла плохо переносят химические вещества. Гидродинамическая технология стоит дороже, чем очищение химикатами, потому что требуется специальное оборудование для промывки системы отопления, которое подает воду под определенным давлением в несколько сотен атмосфер.
Химический способ прочистки системы
Для устранения сложных и значительных отложений изнутри труб и батарей применяются химические и биопрепараты для промывки системы отопления частного дома. Способ считается практичным и действенным, позволяет быстро избавиться от сложных отложений в виде накипи, невымывающихся из трубопроводов естественным образом.
Правильно подобранные составы быстро размягчат, разрыхлят слои, а вода под напором вымоет их изнутри. Во многих смесях есть компоненты для защиты элементов магистрали от ржавчины, за счет чего продлевается срок работы всего оборудования. Регулярность проведения химической чистки зависит от типа применяемых препаратов.
К достоинствам технологии относят:
- сравнительно невысокую стоимость процедуры;
- оперативность проведения работ;
- готовность магистрали к эксплуатации сразу после завершения чистки – приборы не придется демонтировать;
- работы разрешено проводить без нарушения режима циркуляции теплоносителя.
Следует знать, что применять составы нужно только после предварительной подготовки – токсичные смеси могут вредно повлиять на здоровье, поэтому из комнаты нужно увести людей и защитить лицо, руки работника.
Алгоритм работ следующий:
- Подобрать состав для промывания. Как правило, все смеси применяются в зависимости от материала трубопровода, батарей – нужно внимательно читать назначение и применение состава.
- Если требует инструкция, то состав разводится водой.
- Заполнить резервуар составом, подключить насос и запустить циркуляцию жидкости на определенный период времени. Ограничения по времени указываются в инструкции, зависят от толщины отложений.
- Как только магистраль отработает положенное время, отключить подачу питания, слить отработку и промыть контур чистой водой.
После промывания заполнить магистраль теплоносителем нужного вида и можно снова эксплуатировать теплосистему.
Гидропневматический способ прочистки
Технология считается оптимальной для выполнения своими руками и эффективной по воздействию.
Как проводится гидропневматическая промывка систем отопления:
- Отключить систему отопления от питания. Открыть клапана в магистрали и слить воду.
- Удобнее всего демонтировать батареи с шаровыми кранами, а для откручивания стыков на чугунных радиаторах их придется нагревать.
- Промыть приборы чистой водой, лучше в ванной, подавая воду шлангом в отверстие радиатора.
- Промывать батарею нужно до тех пор, пока текущий поток воды не станет чистым. Если слой отложений сильно толстый, пригодится жесткая щетка или трос.
- Промыть трубы, пользуясь тем же способом, не забыть об устранении коррозийного налета.
После выполнения работ нужно собрать агрегаты, запустить систему в работу.
Зачем нужны промывки
Проблема в том, что горячая вода, циркулирующая по отопительной домовой системе, далеко не чиста. Имеющиеся в ней взвеси со временем оседают внутри труб или радиаторов и там возникают засоры.
Чем медленнее теплоноситель двигается – тем быстрее происходит заиливание. Серьезнее всего от этого страдают старые советские радиаторы, изготовленные из чугуна или имеющие большое число секций. Для того чтобы закупорки не образовывались, и требуется периодически промывать систему. Чистка радиаторов и труб должна осуществляться не реже чем один раз в 10 лет.
