Как сделать прокол в земле для водопровода

Особенности бестраншейной прокладки

Традиционный траншейный метод не лучшее решение не только для коммуникаций, прокладываемых под дорожным полотном, потому что:

снятие грунта невозможно без разрушения плодородного слоя грунта;
повреждается корневая система растений: деревья и кустарники в некоторых случаях не смогут избежать гибели;
ремонт асфальтированных дорог обойдется во внушительную сумму, к тому же такой подход вряд ли понравится как соседям, так и властям.

Бестраншейный метод, при котором покрытие остается целым, экономически выгоден. Кроме того, мастеров-хозяев привлекает доступность метода для непрофессионалов. Есть и другие преимущества:

минимальный риск повредить другие коммуникации;
высокая скорость операции, причем практически любого метода;
экономия денег, а также возможность приводить работы в любое время года;
почти абсолютная безвредность для окружающей среды (если не спрашивать мнения подземных жителей).

Минусом можно считать некоторые расходы на специальное бурильное оборудование, и на персонал, который его обслуживает. Однако плюсы в этом случае более весомы.

Бестраншейная прокладка газопровода в Москве и Московской области

Настоящим свободно, своей волей и в своем интересе даю согласие ООО «Медиа-решения», находящемуся по адресу г. Тюмень ул. 50 лет ВЛКСМ 19 — 76 (далее – Оператор) на автоматизированную и неавтоматизированную обработку своих персональных данных в соответствии со следующим перечнем:

• имя, телефон, адрес электронной почты и иные индивидуальные средства коммуникации, указанные при заполнении на сайте https://spcteh.ru (далее – Сайт) следующих форм: регистрации на сайте;
• добавление объявлений по аренде техники, продаже техники, услугах, продаже материалов;
• изменение информации в своем объявлении;
• отправку заявки на увеличение клиентов с сайта;
• оплату платного размещения объявлений;
• написании отзывов;
• подаче заявки на получение скидки;
• подаче жалобы при отказе в указанных на сайте скидках;
• заказе обратного звонка от владельца объявления;
• подаче заявки на услуги указанные в объявлении;
• подаче заявки на подбор услуг;
• подписке на акции и спец-предложения;
• использовании сервисов обратной связи с Администрацией сайта;

источник захода на сайт и информация поискового или рекламного запроса; данные о пользовательском устройстве (среди которых разрешение, версия и другие атрибуты, характеризующие пользовательское устройство); пользовательские клики, просмотры страниц, заполнения полей, показы и просмотры баннеров и видео; данные, характеризующие аудиторные сегменты; параметры сессии; данные о времени посещения; идентификатор пользователя, хранимый в cookie,

для целей оказания информационных услуг и по представлению площадки для размещения информации о спецтранспорте и строительной технике, предоставления релевантной рекламной информации и оптимизации рекламы.

После прохождения регистрации на сайте Пользователь также дает свое согласие на:

• Получение информационных СМС-сообщений на номер телефона, указанный в ЛК;
• Получение информационных электронных сообщений на E-mail, указанный в ЛК.

Также даю свое согласие на предоставление Оператором моих персональных данных третьим лицам и на осуществление трансграничной передачи персональных данных для достижения заявленных целей обработки персональных данных.

В целях обеспечения реализации требований законодательства в области обработки персональных данных Оператор может:

• осуществлять обработку персональных данных путем сбора, хранения, систематизации, накопления, изменения, уточнения, использования, распространения, обезличивания, блокирования, уничтожения персональных данных;
• использовать автоматизированный способ обработки персональных данных с передачей по сети Интернет;

Настоящее согласие вступает в силу с момента подтверждения и действует в течение 5 лет, если иное не установлено действующим законодательством РФ.

Отзыв согласия на обработку персональных данных осуществляется путем направления заявления в письменной форме на юридический адрес Оператора.

Я подтверждаю, что мне известно о праве отозвать свое согласие посредством составления соответствующего письменного документа, который может быть направлен мной в адрес Оператора. В случае моего отзыва согласия на обработку персональных данных Оператор вправе продолжить обработку персональных данных без моего согласия при наличии оснований, указанных в пунктах 2-11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона от 27.07.2006г. №152-ФЗ «О персональных данных».

Бестраншейная прокладка труб: технология

Бестраншейная прокладка труб – это наиболее простой и современный метод обустройства основных коммуникационных сетей. Суть метода заключается в отсутствии земляных работ, что позволяет сохранить в целостности ландшафт участка, посадки, дороги и иные сооружения. В чем преимущества данного способа прокладки труб? Какие методы используются при строительстве трубопроводов, читайте далее.

Сооружение канализации бестраншейным способом

Преимущества бестраншейного метода

Укладка трубопровода бестраншейным методом, то сравнению со стандартной траншейной технологией обладает следующими преимуществами:

• сниженная стоимость работ. При выборе такого способа укладки не надо проводить дорогостоящие земляные работы;
• оперативность прокладки трубопровода, достигаемая за счет сокращения выполняемого перечня работ;
• отсутствие необходимости привлечения большого количества специалистов, что в определенной мере также снижает конечную стоимость трубопровода;
• максимальная безопасность для окружающей среды, деревьев и иных насаждений;
• универсальность, то есть возможность прокладки в любой местности и при любых условиях;

Прокладка трубопровода под естественным водоемом

• возможность выполнения работ по прокладке трубопровода в любое время года, независимо от промерзания почвенного слоя;
• безопасность метода.

Способы укладки труб

В настоящее время существует несколько различных способов прокладки трубопровода бестраншейным методом. К ним относятся:

• санация;
• продавливание;
• прокол;
• горизонтально-направленное бурение.

Рассмотрим каждую из методик более подробно.

Продавливание

Следующим способом бестраншейной прокладки является продавливание. Данная методика позволяет проложить трубопроводы диаметром до 2000 мм в любой местности: под дорогой, водоемом, зданием и так далее. Технология использования продавливания следующая:

1. на концах участка будущей системы выкапываются котлованы, необходимые для выполнения дальнейшей работы;
2. в котлованы устанавливаются опорные бетонные основания и специальные приспособления – домкраты;

Установка оборудования для выполнения продавливания

1. труба устанавливается на домкрат и при помощи этого приспособления вдавливается в землю в нужном направлении;
2. удаление грунта, собирающегося в трубе в ходе выполнения операции, осуществляется при помощи лопат и специализированного пмевмооборудования.

Методика выполнения продавливания

Прокол

Технология прокалывания преимущественно используется при прокладке труб канализации или водоснабжения, диаметр которых не превышает 600 мм. Основным требованием выполнения данного вида работ также является ограничение по максимальной длине трубопровода. Для труб диаметром в 600 мм максимальная длина должна составлять не более 60 м.

Прокол трубы осуществляется в следующем порядке:

1. обустраиваются котлованы для выполнения прокола;
2. в котлован помещается гидравлический домкрат;

Установка для выполнения прокола грунта

1. труба устанавливается в домкрат и на нее надевается металлический наконечник;

1. труба постепенно вводится домкратом в слой грунта.

Прокладка труб методом прокалывания

Преимуществом данного метола является полное отсутствие скоплений грунта в ходе выполнения прокладки трубопровода, так как земля не вытаскивается на поверхность, а просто уплотняется.

Горизонтально-направленное бурение

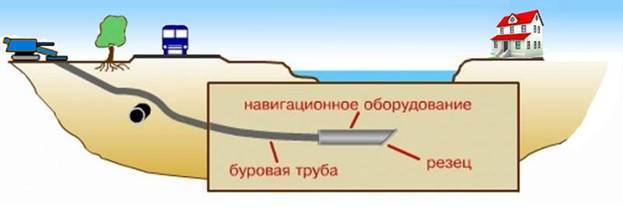

Технология горизонтально-направленного бурения (ГНБ) оптимально подходит для прокладки различных коммуникаций в любых условиях. Для выполнения работы потребуется специальная бурильная установка.

Технология прокладки данным способом следующая:

1. прокладка скважины для трубопровода, которая выполняется буровой головкой, изготовленной из высокопрочных материалов и оснащенной навигационным блоком для контролирования правильной траектории движения;

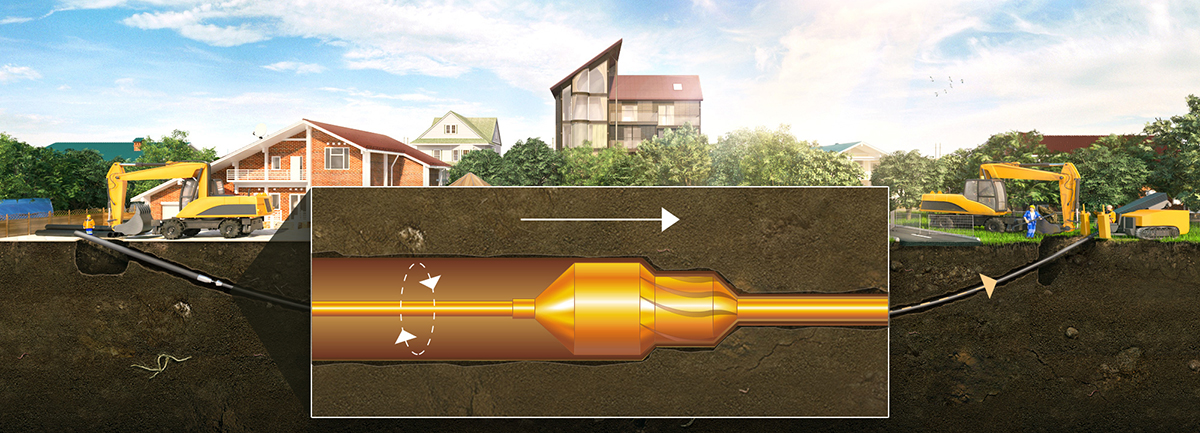

2. расширение скважины. Вместо буровой головки на установку надевается расширитель, который проходит по проложенной ранее трассе, увеличивая ее диаметр;
3. прокладка труб методом протягивания.

Последовательность выполнения работ при бурении

Технология выполнения направленного бурения подробно представлена на видео.

Благодаря разнообразию методик бестраншейной прокладки трубопроводов можно подобрать способ, который наиболее подходит для определенных условий и значительно снизить затраты и время на проведение различных коммуникаций.

Принцип метода прокола и продавливания

Данной технологией прокладку коммуникаций проводят методом прокалывания и продавливания. Следует сразу отметить, что этими методами бестраншейной подземной прокладки укладывают исключительно новые инженерные трубные коммуникации.

Прокалывание

Метод прокола применяется для трубных линий протяженностью до 60 метров. Такая небольшая длина обусловлена значительными усилиями в 150 – 3000 Кн, которые необходимо технике для прокалывания грунта. В организации прокола задействованы тракторы, бульдозеры, лебедки и гидравлические домкраты. Прокалывание почвы осуществляется трубной конструкцией оборудованной выступающим наконечником в виде конуса с установленными на нем режущих ножей. За счет давления, получаемого от оборудования, наконечник вместе с трубной конструкцией круговыми движениями продвигается вперед. При этом грунт вокруг трубы уплотняется и не обсыпается, а сама конструкция по мере продвижения соединяется сваркой. Таким образом можно прокладывать подземные трубопроводы диаметром до 600 мм. При прокладке трассы инженерных коммуникаций маленького диаметра, прокол осуществляется непосредственно трубой без установки дополнительного наконечника.

В зависимости от категории грунта и технических возможностей оборудования скорость прокалывания грунтов за один час составляет от 4 до 6 метров. Если к круговым движениям трубного элемента приложить вибрационные усилия, то тогда возможно увеличить быстроту прокола до 20 – 40 м/час.

Для грунтов с хорошей водопроницаемостью применяют метод гидропрокола. В этом случае прокладку коммуникаций производят мощным потоком воды направленного действия, который размывает почву и образует тоннель для прокладки трубопроводов.

Продавливание

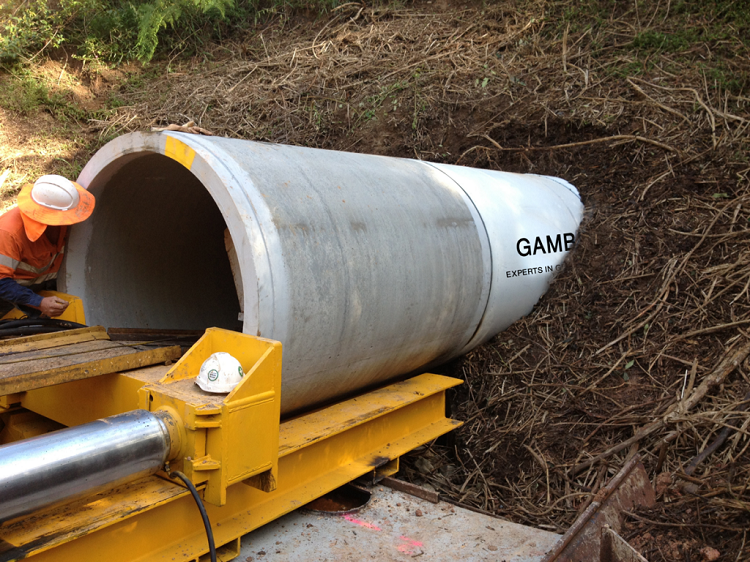

Продавливанием монтируют трубные коммуникации большого диаметра

Принцип метода продавливания аналогичен проколу, только его проводят одной трубой без специальной насадки. В этом случае земляные массы попадают во внутрь трубной полости и находятся там до общего извлечения всей конструкции.

Грунты, для которых рекомендован метод продавливания, должны относится I–IV категории и представлены глиной, суглинкам, супесями или песками.

Инженерный сети, прокладываемые методом продавливанием, могут иметь размеры от 600 до 1720 мм, а предельно допустимая длина участка составляет 100 метров.

Продавливание осуществляется за счет значительных динамических усилий, создаваемых гидравлическими домкратами, которые симметрично устанавливаются по периметру окружности трубы. Работы проводят в следующей последовательности:

1. Вначале производится отрывка небольшого котлована.
2. Устанавливается упорная конструкция в виде стены для крепления гидравлических домкратов.
3. Первые звенья проводящей трубы присоединяют к домкратам, надежно закрепленных на упорных конструкциях. Другой конец трубной конструкции находится в свободном открытом положении.
4. Гидравлическими домкратами создаются необходимые усилия, приводящие в движение трубный элемент, и он медленно поступательным движением проникает сквозь толщу грунта.

Землю из полости удаляют ручным способом с помощью лопат или сжатым воздухом ударных пневматических приспособлений.

Что следует сделать до прокладки трубопровода?

Разработка проекта и его согласование — первый этап, который предстоит выполнить хозяевам. В любом проекте строительства должен быть подробный, точный план прокладки коммуникаций.

Получение одобрения

Предварительное согласование с органами местной администрации позволит избежать всех проблем в будущем:

• под дорогой могут проходить другие коммуникации, а действуя наобум, их легко повредить;
• инициатива наказуема: серьезный штраф за самовольное бурение мастеру вряд ли понравится.

«Самодеятельное» подключение к магистрали без согласования проекта может привести к такому же результату.

Исследование грунта

Если планируется обращение к специалистам, то такие изыскания обычно проводят представители компании, специализирующейся на прокладке трубопроводов. Другой вариант — приглашение сотрудников организации, проводящей геодезические работы. В результате мастер будет знать:

• тип, состав грунта;
• о наличии/отсутствии пустот, твердых включений;
• глубину залегания грунтовых вод, направление, скорость их прохождения;
• потенциально опасные «участки на участке».

Все эти знания не будут лишними в любом случае. Если говорить только о прокладке трубопровода, то осведомленность о характеристиках грунта даст стопроцентный шанс избежать обвала «свежеизготовленного» тоннеля.

Оценка альтернативных вариантов

Помимо метода управляемого прокола существуют и другие варианты устройства коммуникаций в толще грунта без устройства траншей. Иногда альтернатива может оказаться более приемлемой, чем прокол, все зависит от конкретной ситуации.

Горизонтально направленное бурение, которое также называют наклонно-направленным, используется для прокладки напорных и безнапорных трубопроводов. Бурение этим способом выполняется с поверхности земли. Диаметр отверстия следует взять на 30-50% больше, чем размеры труб, которые предполагается в нее уложить.

Отверстие расширяют не сразу, а в несколько этапов. При этом используется бентонитовый раствор, который смешивается с взрыхленным грунтом и облегчает его удаление из ствола. Кроме того, эта рабочая жидкость используется для охлаждения бурового инструмента, а в дальнейшем она образует на стенках шахты слой, который защищает их от разрушения.

Для откачивания отработанного бентонитового раствора используют илосос. После откачки ненужный раствор нужно отвезти на свалку для дальнейшей утилизации. Если работы выполнены правильно, в результате получается чистая скважина с прочными стенками.

Буровые установки для выполнения работ этого типа обладают различными характеристиками, такими как крутящий момент и тяговое усилие. От этого зависит длина труб, которые будут уложены в толще грунта, которая может достигать 1000 метров.

Допустимый диаметр труб – 120 см. Путем горизонтального направленного бурения можно укладывать и металлические, и пластиковые трубы.

Бурение выполняется по предварительно рассчитанной траектории, движение бурового инструмента контролируется с помощью системы локации. Угол забуривания может варьироваться в пределах 26-34 градуса.

Еще один важный показатель при использовании ГНБ – изгиб штанг, который может составлять 6-12 %, это зависит от их типа. Еще одна популярная методика бестраншейной прокладки труб – бурошнековое бурение. Для ее выполнения используют специальную гидравлическую установку, действующую как домкрат.

Сначала делают стартовый и финишный котлованы. Глубина каждого из них должна быть на один метр глубже, чем уровень прокладки трубопровода. В стартовый котлован опускают гидравлическую установку, которая вращает шнек и трубы продавливания. В результате часть грунта удаляется и получается скважина для трубы.

Затем внутрь устанавливают трубы, футляры и т.п. Максимальная длина прокладки обычно составляет всего 100 метров, но диаметр коммуникаций может достигать 172 см, показатели во многом зависят от типа грунта, на котором проводится бурение.

Для контроля над проведением работ во время бурошнекового бурения используют лазер, который обеспечивает правильный угол наклона бура, а также позволяет отслеживать направление бурения с высокой точностью. После того, как шнек достигает финишного котлована, его выводят из получившейся скважины в обратном порядке.

Микротоннелирование – это высокоточный метод бестраншейной прокладки коммуникаций, который выполняется с помощью специального проходческого щита.

Для перемещения устройства используется домкратная станция высокой мощности. Она оказывает воздействие на колонну из ж/б труб, которые присоединены к щиту. Постепенно длина скважины наращивается, поэтому длину колонны увеличивают путем наращивания железобетонных конструкций.

Этот метод также требует предварительной подготовки двух котлованов, расстояние между ними может варьироваться в пределах 50-500 метров. Домкратную установку нужно опустить в стартовый котлован на глубину, которая соответствует уровню прокладки коммуникаций. Если длина скважины превышает 200 метров, обычно используют промежуточную домкратную станцию.

Проходческий щит разрыхляет грунт, который вымывается водой или бентонитовым раствором, поступающим по подводящим линиям. Отработанная жидкость, смешанная с частичками грунта, перемещается в отстойник по отводным линиям. После того, как проходческий щит попадает в финишный котлован, работы можно считать оконченными.

Оборудование разбирают и удаляют. Методом микротоннелирования можно устанавливать не только железобетонные, но и стальные трубы. Для контроля правильности выполнения работ используется навигационная система, состоящая из лазера, мишени и измерительного колеса.

Для длинных участков (более 200 м) эффективной считается электронная лазерная система, снабженная гидростатическим уровнем, который дает точные сведения о глубине прокладки труб независимо от температуры воздуха внутри конструкции.

Оборудование

Для проведения ГНБ используются машины и инструменты, которые смогут проколоть верхние слои почвы и углубиться. Исходя из объёма работ и типа грунта, это могут быть специальные перфораторы, мотобуры или буровые машины. Первые 2 варианта используются обычно для личного пользования, в то время как буровые машины применяются на крупных объектах, прочных и твёрдых грунтах.

Машины

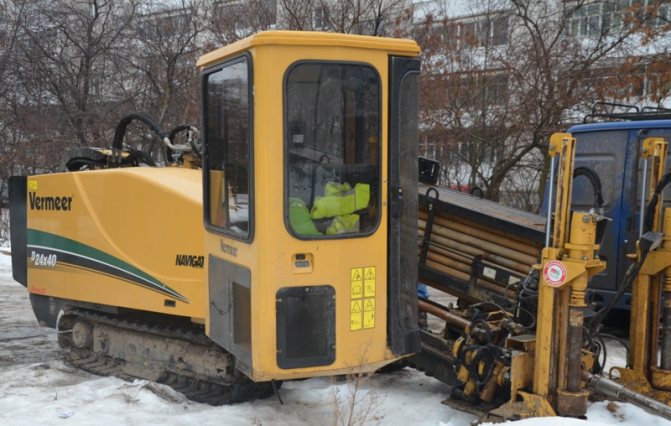

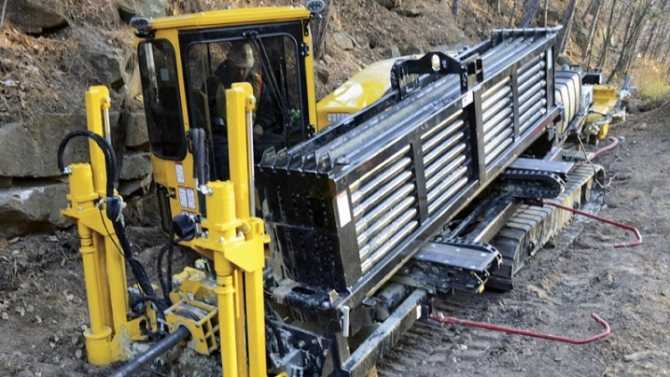

Буровая машина или установка ГНБ представляет собой разновидность промышленного оборудования, функционирующую на дизеле. Основными функциональными элементами машины являются гидростанция, лафет, панель управления. Последняя позволяет оператору управлять работой и передвижением машины и выглядит как специальный пульт. Непосредственно создание траншеи возможно благодаря буру. Во время вращения бур нагревается, что чревато быстрым выходом его из строя. Избежать этого позволяет регулярное охлаждение водой металлической части. Для этого применяется шланг для подачи воды – ещё один элемент буровой машины.

Буровое оборудование классифицируется на основании граничного усилия протяжки (измеряется в тоннах), показателей максимальной длины бурения и диаметра скважины. Исходя из этих параметров производится расчёт мощности бура. Более компактный аналог буровой установки – мотобур. Основное его назначение – выполнение мелких земляных работ. Впрочем, проколочная часть процесса бурения в ряде случаев достаточно легко и быстро выполняется мотобуром. Поскольку мотобур работает как шнековое оборудование, нередко его называют прессово-шнековой машиной. Эта установка включает в себя бур, штангу и двигатель.

Системы локации

Такая система необходима для точного контроля траектории буровой головки и её выхода в локации второго прокола. Представляет собой зонд, прикрепляемый к головке бура. За местоположением зонда следят рабочие с помощью локаторов.

Вспомогательные инструменты

Данный тип инструментов становится необходим на этапе прокола почвы. Используются штанги, винтовые инструменты с резьбой, расширители, насосы. Выбор конкретного инструмента обусловлен типом грунта и этапами работы. К вспомогательным инструментам относят также фиксаторы и переходники, основная задача которых – помощь в получении трубопровода необходимой длины. Для получения канала нужного диаметра применяются расширители. На установку вода подаётся с помощью системы насосов. Генераторы обеспечивают бесперебойную работу оборудования, а система освещения позволяет бурить даже в тёмное время суток.

ГНБ

Технологию бестраншейной прокладки коммуникаций или прокол грунта применяют с целью затягивания трубы. При этом она может быть из любого материала, например, асбоцемента, полиэтилена или стали.

Преимущества методов направленного горизонтального бурения:

1. Возможность сохранения вида ландшафта. Исключения составляют точечное рытье колодцев и установка помещений хозяйственного предназначения.
2. Минимальный риск повреждения различных инженерных сетей и ранее проложенных коммуникаций.
3. Отсутствие необходимости в перекрытии движения автомобилей по магистралям.
4. Снижение затрат на обеспечение места проведения работ электроэнергией.
5. Значительное сокращение расходов на оплату рабочим, так как работников требуется значительно меньше.
6. Отсутствие необходимости восстановления асфальта, объектов, поврежденных при выполнении работ.
7. Снижение расходов, связанных с эксплуатацией коммуникаций.

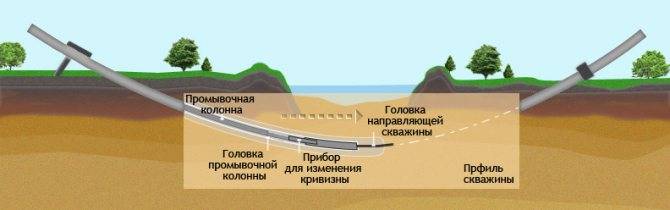

Горизонтальное бурения проводится в несколько этапов. Каждый из них следует выполнять точно по инструкции, соблюдая технику безопасности:

1. Геологическая разведка. Осуществляется с помощью забора проб почвы и радиолокации. Необходима для установления наличия установленных коммуникаций и типа грунта. На основе полученных данных производится выбор бурового оборудования.
2. Пилотное бурение. В результате под землей будет установлена штанга, весь канал будет пройден.
3. Расширение канала. Также выполняется запрессовывание или расширение трубопровода.

Процесс горизонтального бурения закончен. Остаются только работы по устройству колодцев и другие.

Качество и точность выполненных работ зависит, в первую очередь, от способа проведения работ и используемого оборудования. Сегодня специалисты предпочитают применять УГБ.

Если требуется точность, рекомендовано применять установки для прокола почвы или оборудование для микротоннелирования.

Ещё около 10 лет назад технология прокола грунта была диковинкой. Но сегодня горизонтально направленное бурение используется во многих городах России. Применение метода ГНБ занимает около 95% от общего количеством прокладки коммуникаций.

На сегодняшний день качественными установками для осуществления горизонтального бурения является наша установка УПГ. Это технология, которая обладает лучшими характеристиками.

Существует множество моделей с различными характеристиками.

1. Буровая техника с проколом.
2. Установка с трубой.
3. Установка разрушения труб.
4. Универсальный бур.
5. Горизонтальный грунтовый мотобур.
6. Горизонтальная установка промывкой.
7. Навесной буровой станок.
8. Гидравлическая приводная установка.

Также компания предлагает смесительные установки бентонита.

Сегодня одним из самых популярных методом прокладки труб считается бестраншейный. При помощи специального оборудования делается прокол. Он также называется пилотной скважиной. После выполнения проводится расширение прокола. Скважина смазывается при помощи бентонита, а с противоположного конца запрессовывается и втягивается трубопровод с начального котлована.

Методика, при которой делается прокол грунта, обладает рядом преимуществ. В первую очередь подобный способ установки коммуникаций позволяет сохранить целостность асфальтового покрытия. Также при проколе отсутствует необходимость восстановления нарушенных объектов.

Процесс выполнения прокола контролируют при помощи высокоточного оборудования, что позволяет добиться точности и исключить повреждения асфальта, расположенных рядом коммуникаций.

Направленное бурение во время осуществлении прокола почвы позволяет снизить финансовые и экономические затраты. Также подобная методика позволяет избежать нанесения ущерба окружающей среде.

На сегодняшний день способы бестраншейной прокладки труб уже заменяет устаревшие методы. Разработано множество различных установок для горизонтального бурения.

В Европе популярностью пользуются установки для прокола грунта, обладающие точностью и экономичностью особенно при расходе растворов бентонита.

Выделяют три основных вида бурения, каждый из которых имеет свою классификацию:

1. Неуправляемое бурение. Сюда входят бурение проколом, земли, глухих отверстий, применение отбойника и ударной бурение.
2. Управляемые методы. К ним относятся трех- и двухступенчатые методы, ударное бурение, с отбойником, глухих отверстий, с промывкой, шнековое бурение, с управляющей трубой.
3. Санация трубопровода. В свою очередь может быть выполнена при помощи разрушения и обновления, с втягиванием, с обновлением точного положения и с применением вспомогательной трубы.

Метод выполнения скважины подбирается с учетом грунта, сложности и объема работ.

Последовательность проведения работ

1. Готовим стартовую и финишную траншеи, на отмеченных участках. Минимальная габариты стартовой траншей следующие: длина до трех метров, ширина от полутора метров. Минимальные габариты финишной траншеи значительно меньше, могут быть в пределах одного метра. Глубина зависит от задач работы. Напоминаем, что прокол возможен только в тяжелых грунтах, без присутствия скальных пород, без строительного мусора в толще почвы и других твердых препятствий. Потому прокол под дорогой делают ниже гравийной подушки. В отдельных случаях используют уже готовые углубления в почве.
2. Краном или вручную опускаем установку для прокола и монтируем её, на дне траншеи. Формирование на задней от прокола стороне, опорной стенки, не требуется ни для отечественной ни для импортной установки. Уточняем направление, глубину прокола, угол наклона прокола.
3. Монтируем стальную штангу перед началом прокола. На кончик бура навинчиваем заостренный наконечник в виде пики. Присоединяем к компрессору. Приводим в действие установку. После вхождения штанги в грунт, навинчиваем следующую до тех пор, пока очередная штанга выйдет в финишной траншее.
4. Откручиваем пику от штанги, навинчиваем расширитель требуемого диаметра. Меняем упор на установке и включаем её на втягивание штанг. Расширитель втягиваясь расширяет почву, штанги по мере продвижения снимают и так продолжается до окончания втягивания.
5. Для получения канала большого диаметра работу продолжают и на выходе меняют насадку большего диаметра. В образовавшееся отверстие проталкивают трубу или кабель. Работа окончена.

Помимо обычного прокола установки могут использоваться для разрушения старых стальных, керамических, полипропиленовых труб. Мощности установки достаточно для разрушения проложенной трубы и замены на новую.

На начальном этапе проводятся штанги со специальными наконечниками, имеющем закругленные края. В финишной траншее наконечник меняют на нож имеющий приспособление для расширения грунта. В ходе протяжки, остатки трубы разрушенные при проталкивании и втягивании, вдавливаются в стенки канала, а отверстие расширяется до заданного диаметра. Новая труба протягивается с помощью специального захвата.

Прокладка кабеля методом горизонтально направленного бурения (ГНБ).

При прокладке кабельных трасс в городских условиях ООО «Вольт-Энерго» нередко приходится прибегать к, так называемой, «бестраншейной прокладке» (проколу).

Данная технология позволяет, применяя специальную технику – буровую установку,

прокладывать кабели в городских условиях не вскрывая дорожное полотно. Почему это удобно? Современные электромонтажные компании в своей работе просто не смогут обойтись без данной технологии, так как практически каждый проект кабельной трассы в городских условиях имеет в своем составе бестраншейную прокладку.При современной плотной застройке городских территорий, открытым способом укладывать кабель просто физически бывает не возможно – это один из моментов, с другой стороны автомобильные дороги просто никто не разрешит проходить открытым способом (кому нужны перерывы в движении автомобильного потока?). Городские коммуникации – еще один момент, теплотрассы, газопроводы, кабельные линии, линии связи – только методом ГНБ порой бывает возможно пройти такие участки.

Архитектура города и Электроснабжающие компании также согласует все проекты кабельных трасс в городских условиях только с применением технологии бестраншейной прокладки

В этом и основное удобство данной технологии – не нарушается ландшафт территории, а это не маловажно. Рассмотрим далее подробнее технологию бестраншейной прокладки кабельной трассы методом горизонтально направленного бурения (ГНБ). Целью метода горизонтально направленного бурения (ГНБ) является осуществление прокладки и монтажа эл

кабельных линий без вскрытия земли и раскопки траншей в стесненных или заполненных подземными коммуникациями местах. Также метод ГНБ применим при пересечении кабельными трассами шоссейных, железных дорог, водоемов, широких улиц и улиц с интенсивным движением и т.д

Целью метода горизонтально направленного бурения (ГНБ) является осуществление прокладки и монтажа эл. кабельных линий без вскрытия земли и раскопки траншей в стесненных или заполненных подземными коммуникациями местах. Также метод ГНБ применим при пересечении кабельными трассами шоссейных, железных дорог, водоемов, широких улиц и улиц с интенсивным движением и т.д.

Технология ГНБ широко используется при производстве подземных работ:

• Строительство подземных коммуникаций;
• Строительство газопроводов;
• Строительство водопроводов;
• Строительство канализации;
• Строительство слаботочных сетей;
• Прокладке наружных сетей.

Три основных этапа при прокладке кабеля методом ГНБ:

1. Бурение пилотной скважины

При выполнении пилотного бурения, с установленной на земле буровой установки по заданной трассе вперед проталкивается управляемый пилотный бур. При этом через штанги на буровую головку передаются вырабатываемые буровой установкой напорное усилие и необходимые вращающие моменты (см. фото справа). К началу пилотного бурения, передняя часть буровой штанги, состоящая из долота, колена и антимагнитной буровой штанги, вдавливается в грунт под заранее заданным углом. При этом через штанги в форсунки бурового долота под большим давлением закачивается буровой раствор-«бургель», состоящий чаще всего, из водно-бентонитовой суспензии.

Разрыхленный грунт частично вытесняется, большей же частью удаляется через затрубное пространство скважины вместе с буровым шламом. При проходке на длину буровой штанги, на буровой установке насаживается следующая штанга и буровой процесс циклически продолжается до тех пор, пока пилотный бур не появляется в точке выхода. Положение пилотного бура под землей определяется с помощью находящегося непосредственно в буровой головке зонда

локационным оборудованием находящимся в руках локаторщика постоянно контролирующегоместоположение буровой головки и передающего по рации команды оператору в кабине управления. Благодаря высокоэффективной современной измерительной технике этот метод может использоваться практически на всех участках проходки. Управление буровыми штангами производится переориентацией рабочего направления бурового долота путем незначительного вращения буровых штанг, а тем самым и колена.
