Нормативные документы: условия и требования проведения трубопровода
Нормами определяется прокладка любого трубопровода, вне зависимости от того, из какого он материала. Многие технические моменты регламентируются в так называемых СНиПах.
Они обеспечивают безопасность, позволяют провести качественно любые работы. Вот ряд требований, обязательных к выполнению для прокладки в земле.
- Учёт требуется для точки, на которой грунт промерзает. Её уровень чаще равен 1,4 метрам. Зимой вода внутри водопровода просто замёрзнет, если он находится ниже. Эксплуатация водопровода станет невозможной.
- Прокладка и её способ будет может меняться в зависимости от того какие сооружения и конструкции уже присутствуют на територии. И от наличия магистралей, коммуникационных сетей, трасс. Лучше обратиться к специализированным фирмам, если нет полной уверенности по поводу того, где проводить монтаж.
- Особенности грунта и рельефа важны для тех, кто прокладывает водопровод под землёй.
С чего начать прокладку полиэтиленовых труб?
Укладке полиэтиленовых труб предшествует подготовка проекта. Документ разрабатывается опытными инженерами, базируется на данных расчетов и изысканий. Перечень последних зависит от параметров системы и правил ее эксплуатации.
В проекте отображается следующая информация:
- тип, длина, диаметр применяемых труб;
- регламент прокладки магистрали;
- конфигурация дополнительных элементов, обеспечивающих качественную монтаж;
- параметры фитингов и арматуры.
Трубопровод может монтироваться в рамках объектов капитального строительства и на открытой местности. Условия проведения работ оказывают прямое влияние на их сложность и сроки.
К проектированию допускаются организации, имеющие СРО. Документация, посвященная прокладке водопроводов из полиэтиленовых труб, проходит экспертизу.
Бестраншейная прокладка кабеля под землей
Невзирая на большую цену возведения кабельных линий, по сравнению с ценой воздушных линий электропередачи, спрос на кабельные линии из года в год возрастает. Данное явление вызвано существенным возрастанием энергопотребления и стремительным развитием уже существующих на данный момент электрических сетей. По этой причине сегодня пользуются высоким спросом силовые кабельные линии высокого напряжения, которые прокладывают под землей. Высокая экологическая безопасность современных кабелей данного типа и их устойчивость к разного рода негативным атмосферным явлениям позволяют выполнять переоборудование воздушных линий в кабельные и, таким образом, — освобождать большое количество площади, которую занимали линии электропередач. Благодаря чему высвобождается больше территории для строительства зданий. За последнее несколько лет стали часто возводить силовые КЛ с применением кабелей с изоляцией, изготовленной из сшитого полиэтилена и жилой из меди или алюминия, благодаря чему существенно увеличивается срок функционирования кабельных линий.
В настоящее время различают такие способы бестраншейной прокладки кабельных линий:
- прокладка кабельной линии под землей;- прокладка в кабельных тоннелях;
- прокладка силового кабеля с сечением (выполняется, как правило, в затруднительных геологических условиях);
Весьма популярна сегодня бестраншейная прокладка кабель канала. Данный метод по праву можно назвать передовым, он широко используется как за рубежом, так и в РФ. При данном способе прокладки кабеля совершенно не нужно вскрывать грунт. Данный метод весьма удобен, когда есть потребность в том, что бы была выполнена прокладка силового кабеля в земле. Для того, чтобы выполнить бестраншейную прокладку кабеля, необходимо специальное оборудование, такое как бестраншейная машина. Она способна пробурить землю, проделывая скважину именно по той линии, которая была задана ранее и вывести ее в указанном месте. Затем сквозь пробуренную скважину прокладывают специальные футляры, которые представляют собой пластиковые трубы. При затягивании пластиковых труб применяется специализированный раствор, предназначенный непосредственно для бурения подземных, благодаря чему и образуется канал в земле. Особенно результативно сегодня используется бестраншейная технология для пластиковых, а также металлических труб величиной до800 мм или отрезками в 20-100 м при небольших расстояниях.
Ориентировочная стоимость работ на прокладку одного пог. метра трубы методом ГНБ (без подготовительных работ, цены трубы), включая НДС 20%.
| Диаметр трубы мм. | до 200 м.п. | Свыше 200 м.п. | Свыше 500 м.п. |
| 63 | 1400 руб. | 1350 руб. | 1300 руб. |
| 110 | 1800 руб. | 1750 руб. | 1700 руб. |
| 160 | 2600 руб. | 2400 руб. | 2200 руб. |
| 225 | 3200 руб. | 3100 руб. | 2900 руб. |
| 315 | 4500 руб. | 4200 руб. | 4000 руб. |
| 400 | 6500 руб. | 6300 руб. | 6000 руб. |
| 450 | 8000 руб. | 7800 руб. | 7500 руб. |
| 500 | 9000 руб. | 8500 руб. | 8000 руб. |
| 630 | 12000 руб. | 11000 руб. | 10000 руб. |
| 710 | 16000 руб. | 15000 руб. | 14000 руб. |
| 800 | 18000 руб. | 17000 руб. | 16000 руб. |
Цена работ может изменяться в зависимости от условий производства, окончательный расчет сметы будет предоставлен после выезда специалиста на объект.
Работаем по Москве, Московской области и соседним регионам.
Правила, формулы и данные
Прокладка коммуникаций предварительно рассчитывается на этапе проектирования дома – в фундаменте нужно предусмотреть технологические отверстия (вводы) для труб.
В первую очередь проводится исследование участка – для выявления имеющихся инженерных сетей, уточнения места их прохождения и глубины залегания. Если другие сети есть, в соответствии с СНиП 3.05.04-85 трубопровод прокладывается на таком расстоянии от:
- Канализации – на 50 см.
- Силового кабеля – 50 см.
- Газопровода – 100 см.
- Тепловых сетей – 150 см.
- Другого водопровода – 150 см.
Под любой дорогой или мощенным участком труба должна проходить перпендикулярно. Это нужно для уменьшения нагрузок, которым будет подвергаться труба. На основе полученных данных разрабатывается план прокладки трассы.

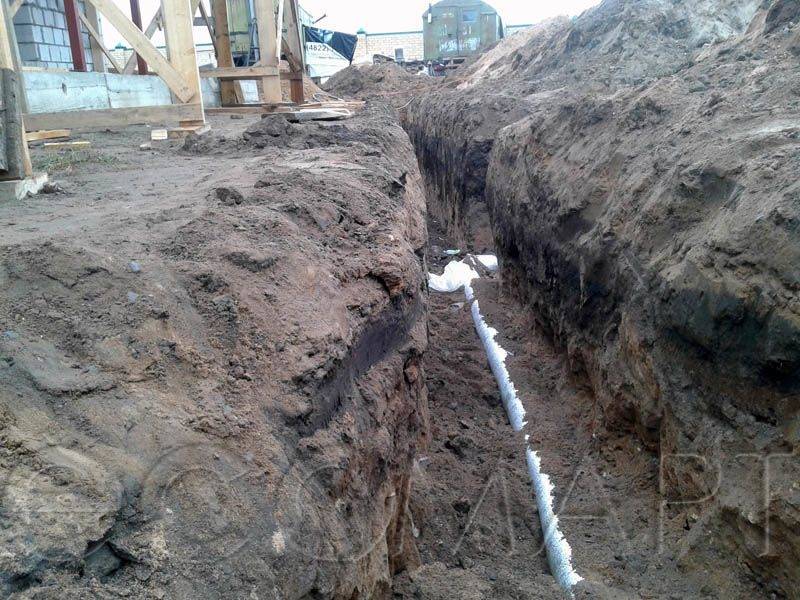

Второй этап – определение формы траншеи. Она может быть прямоугольной, трапециевидной и смешанной.
Прямоугольную выемку копают в грунтах с высокой несущей способностью и низким уровнем подпочвенных вод. Такие траншеи более просты в обустройстве, земляные работы обходятся дешевле. Дополнительное укрепление стенок требуется только при большой глубине залегания трубы.
Трапециевидные траншеи обустраивают на участках с высоким уровнем грунтовых вод, на торфяных, болотистых или других почвах с низкой несущей способностью. За счет формы такие они не нуждаются в укреплении стенок, но земляные работы сложнее.
Глубина
Этот параметр зависит от типа грунта, диаметра и вида труб, глубины промерзания почвы. На какую глубину копать траншею под воду? В соответствии со СНиП, минимальной глубиной для разных типов грунта является:
- скалистый грунт – 0,5 м;
- рыхлая, мягкая песчаная почва – 1,6 м;
- глинистый грунт – 1,3 м;
- почвы со средней рыхлостью – 1,7 м.
Но при расчетах учитывается глубина промерзания почвы – трубы нужно прокладывать ниже этой отметки. Если это технически сложно, трубопровод дополнительно утепляется.
Глубина промерзания грунта указывается в специальных таблицах. Вот данные по некоторым регионам РФ (в метрах):
- Москва – от 1,35 до 2.
- Республика Адыгея – от 0,29 до 0,43.
- Алтайский край – 1,30 – 3,52.
- Архангельская область – 1,57 – 2,89.
- Астрахань – 0,78 – 1,50.
- Краснодар – 0,00 – 0,74.
- Ленинградская область – 0,99 – 1,96.
- Новосибирск – 1,84 – 2,98.
- Екатеринбург – 1,58 – 2,32.
- Республика Крым – 0,01 – 0,49.
Также вычисляют высоту траншеи – расстояние от ее дна до черной отметки. Глубина не равна высоте, так как в последний показатель входит глубина залегания трубы, толщина подсыпки под нее, толщина теплоизоляции, толщина общего слоя засыпки.
Длина
Длина траншеи складывается из длины отрезков трубопровода от точки врезки в магистраль или скважину до точки подключения к внутреннему трубопроводу.
В редких случаях траншея пролегает по прямой линии, чаще она имеет более или менее сложную форму, поэтому нужно рассчитать общую длину выемки. Делают это с помощью масштабного плана участка.

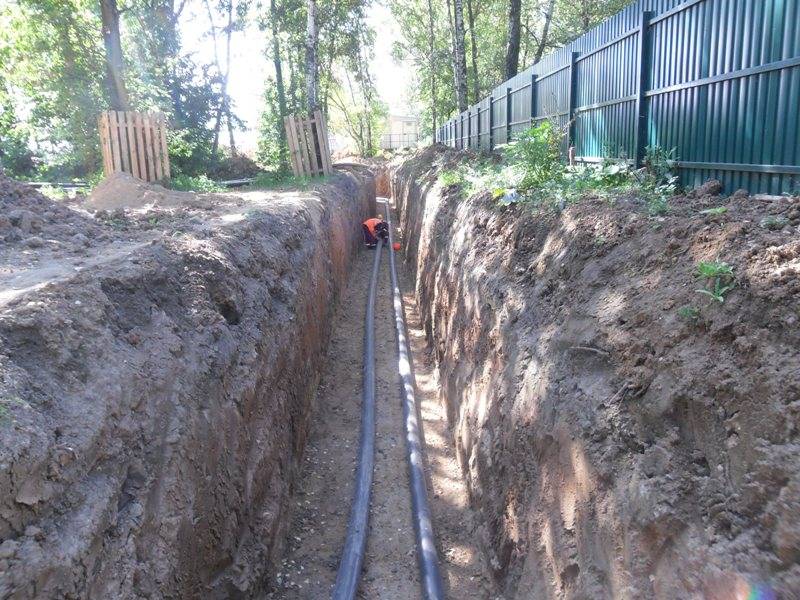

Ширина
В соответствии с СНиП ширина для труб диаметром 50-100 мм должна быть в пределах 0,5 – 0,8 м.
Этот показатель соблюдается при ручной копке. Если используется экскаватор, расчеты не нужны – исходят из ширины ковша техники. Но минимальная ширина траншеи, независимо от каких-либо факторов – 0,7 м.
Если копают прямоугольную траншею, ее ширина вверху и внизу одинакова. При трапециевидной форме верхняя ширина больше нижней в 1,5 – 2 раза. При этом нижняя ширина – основная, и для труб диаметром 50-100 мм составляет 0,5 – 0,8 м.
Периметр и площадь
После определения основных параметров котлована рассчитывают его объем – это нужно для определения общего объема земляных работ.
В этой формуле используют такие значения:
- V – искомый объем;
- a – ширина котлована;
- h – его глубина;
- L – длина.
Если траншея имеет трапециевидную форму, то есть, ее стены скошены, используется формула V = (a + b) /2 * h * L. Здесь a – это ширина котлована по дну, b – ширина по верху.
Для простых расчетов с учетом всех параметров можно воспользоваться калькулятором.
Технология прокладки трубопровода бестраншейным методом
Прокладка канализационной трубы без траншеи зачастую осуществляется методом прокалывания или горизонтального бурения, что обусловлено относительно небольшим .
Современная технология бестраншейной прокладки трубопровода включает в себя несколько последовательных этапов:
- само бурение осуществляется буровой головкой (или буром), внутри которого находится излучатель, подающий сигналы на локатор, который находится в руках у рабочего, обслуживающего буровую установку. Локатор позволяет определить, в каком месте находится бур в данный момент и скорректировать его направление в процессе работы;
- расширение скважины происходит при помощи специального расширителя с вращающимися ножами;
- укладка и протяжка труб при помощи специального троса – расширителя, который, вращаясь, протягивает . Размер скважины обычно на 20% больше, чем необходимо, поэтому на данном этапе обычно не возникает никаких затруднений.
Выбор ширины траншеи под систему водоснабжения
Процесс копки траншеи под водопровод с заглублением свыше 3-х метров регламентируется положениями СНиП №2-04 от 1984г. Согласно этому документу, расстояние между стенкой канавы и трубой не должно составлять менее 20 см, а общая ширина шурфа – не меньше 80 см. В реальности же ширину канавы делают такой, чтобы в ней было удобно работать монтажникам при укладке и стыковке труб.
При копке более мелких шурфов, производимых при помощи лопаты, ширина траншеи устанавливается самопроизвольно. Здесь опять-таки основную роль играет удобство укладки труб, их стыковки и установки водозапорной арматуры. Исходя из этих принципов, наименьшая ширина любой канавы при укладке водопровода не может быть менее 70-80см.
Выбор труб в зависимости от грунта
Что касается песчаного и глинистого грунта, то они являются достаточно легкими и рыхлыми и не способны оказывать на любой трубопровод никакого давления. В таком грунте можно прокладывать металлопластиковые и пластиковые трубы. Главное, чтобы труба для водопровода в земле была нужного диаметра и с нужной толщиной стенок.
Способы подземной прокладки труб
В том случае, если вам нужно установить водопровод с достаточно большим диаметром, то лучше всего использовать гофрированные трубы.
Если же грунт каменистый, то требований в этом случае к водопроводу намного больше. Помните, что такого вида грунт встречается достаточно редко. С учетом каменистого грунта нужно использовать исключительно стальной водопровод, так как пластиковый будет не в состоянии выдержать достаточно сильного и мощного давления.
Экономия времени и денег
Прокладка водопровода бестраншейным способом позволяет значительно сократить время проведения работ и, соответственно, снизить затраты. В отличие от традиционного метода прокладки, который требует большого количества ручной работы, использование специализированного оборудования позволяет автоматизировать процесс.
Бестраншейная технология позволяет вносить изменения в план прокладки водопровода на любом этапе работ без необходимости полного прекращения и возобновления процесса. Это позволяет избежать дополнительных расходов на перепланировку работ и остановку объекта.
Благодаря применению бестраншейного способа прокладки, удается избежать разрушения покрытия дорог и тротуаров, что также способствует сокращению времени проведения работ. В результате, устройство водопровода осуществляется быстрее, чем при традиционном методе, что позволяет сократить затраты на рабочую силу.
Дополнительной экономией является снижение затрат на восстановление поврежденных областей после прокладки водопровода. При использовании бестраншейных методов нет необходимости восстанавливать асфальтируемое покрытие в полном объеме, что позволяет сэкономить средства и время. Это особенно актуально при прокладке водопровода в городских районах с развитой инфраструктурой.
Таким образом, прокладка водопровода бестраншейным способом позволяет сократить сроки проведения работ и снизить затраты, что делает этот метод более экономически выгодным.
Нормативные документы: условия и требования проведения трубопровода
Нормами определяется прокладка любого трубопровода, вне зависимости от того, из какого он материала. Многие технические моменты регламентируются в так называемых СНиПах.
Они обеспечивают безопасность, позволяют провести качественно любые работы. Вот ряд требований, обязательных к выполнению для прокладки в земле.
- Учёт требуется для точки, на которой грунт промерзает. Её уровень чаще равен 1,4 метрам. Зимой вода внутри водопровода просто замёрзнет, если он находится ниже. Эксплуатация водопровода станет невозможной.
- Прокладка и её способ будет может меняться в зависимости от того какие сооружения и конструкции уже присутствуют на територии. И от наличия магистралей, коммуникационных сетей, трасс. Лучше обратиться к специализированным фирмам, если нет полной уверенности по поводу того, где проводить монтаж.
- Особенности грунта и рельефа важны для тех, кто прокладывает водопровод под землёй.
Смотреть видео
Водопровод от колодца к дому
Подходящие трубы для прокладки в земле
Маркировка труб для питьевой воды
Традиционно для этих целей используются стальные сварные или бесшовные изделия, желательно с оцинковкой, защищающей от ржавчины. Однако сейчас их потеснили полипропиленовые и пластиковые варианты, например, «ПНД PN10». У них множество достоинств:
- устойчивость к коррозии и перепадам температур;
- повышенное рабочее давление – до десяти атмосфер;
- простота монтажа – полиэтиленовые трубы легко сгибать.
Немаловажный плюс – бюджетная цена. Этот фактор делает стоимость прокладки водопровода из пропиленовых труб в земле за погонный метр ниже, по сравнению со стальными.
Назначение и основные достоинства метода ГНБ
Метод горизонтально направленного бурения на сегодняшний день считается очень востребованным. В первую очередь — это связано с тем, что использование такого метода позволяет снизить финансовые затраты по прокладке трубопровода в 2,5–3 раза.
Рассмотрим основные задачи, которые выполняются посредством этого способа:
- прокладка труб, которые будут выполнять функцию защитного футляра (кожуха) для различных силовых кабелей;
- технология ГНБ позволяет провести бестраншейный монтаж трубопроводов, которые транспортируют питьевую воду или стоки.
ГНБ прокол под дорогой или другим инженерным сооружением позволяет сохранить природный ландшафт, что также является важным достоинством. Рассмотрим другие преимущества ГНБ:
- помимо финансовых расходов, снижаются и трудозатраты, так как основную работу выполняет специальная техника;
- с помощью ГНБ прокола можно проложить трубопровод или кабельный канал не только под транспортными путями, но и под водоёмами.
- для такой работы не требуется большое количество человек. Как правило, достаточно небольшой бригады, состоящей из 3–5 человек.
Для выполнения таких работ не требуется много места, а окружающий ландшафт не будет испорчен
Бурение горизонтальных скважин по праву можно считать уникальным способом, технология которого исключает нанесения вреда окружающей среде и снижает трудозатраты, а также денежные расходы.
Современные методы бестраншейной прокладки труб
Бестраншейная прокладка труб
На сегодняшний день применяется 3 метода прокладки труб без рытья траншей:
- прокалывание;
- продавливание;
- горизонтальное бурение.
В первом случае грунт прокалывается специальной трубой с наконечником (буром). Прокалывание осуществляется при небольшом диаметре самой трубы и на относительно небольшое расстояние.
Продавливание может применяться при прокладывании труб гораздо большего диаметра и на значительные расстояния. Этот метод часто используется для прокладывания стальных труб, когда сама труба продавливается сквозь слой грунта.
Горизонтальное бурение осуществляется с применением буровых установок, при этом ширина отверстия может быть гораздо больше, чем нужно для прокладываемой трубы. Преимуществом данного метода является то, что он позволяет рабочим незначительно изменять маршрут бура в процессе работы – для того, чтобы обходить препятствия.
При прокладке труб бестраншейным методомучитываются такие факторы, как характер грунта, где будет проходить канализационная (или другая) система, ширина самой трубы и те материалы (вернее, их свойства), из которых она изготовлена, а также расстояние, на которое нужно проложить трубопровод.
Самостоятельное выполнение

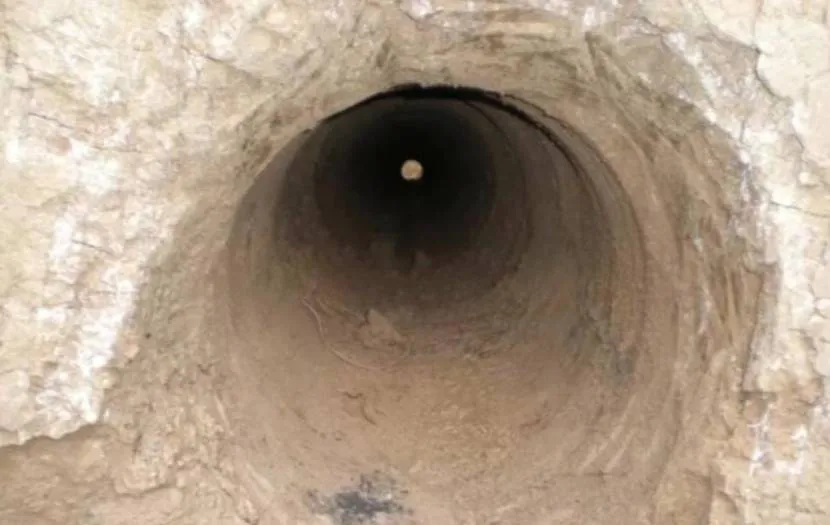

Прокол под землей для водопровода можно сделать собственными силами. Без привлечения дорогостоящей техники и специалистов. Единственное ограничение, это длина необходимой трассы. Вручную получиться пробить не более 30 метров грунта.
Для этого понадобятся обычные инструменты:
- штыковая лопата;
- тяжелая кувалда;
- лом;
- ножовка по металлу или болгарка с аккумулятором.
Изготовить потребуется лишь острый пирамидальный или конусный наконечник. Его нужно делать только из инструментальной стали. Обычное железо быстро деформируется, встретив на пути твердые вложения в грунте. Также заранее необходимо подготовить саму трубу для водопровода.
Она должна быть толстостенной, из хорошей стали и диаметром 40 мм. Ее длина должна превышать размер прокола минимум на метр. При необходимости нужно нарастить трубу из кусков, используя качественную сварку. И желательно, чтобы получившийся трубопровод был идеально ровным.
Горизонтальный прокол для водопроводаИсточник speczakaz.info
Наконечник приваривают к одному концу трубы. По обоим сторонам дороги выкапывают по приямку. Финишный можно сделать небольшим. А вот с начальным придется повозиться. Его размер должен быть равным длине трубы и еще нужно прибавить пару метров для удобства в начале работы.
Трубу опускают на дно начальной траншеи. Ее острый конец упирают в грунт. По всей длине трубы, под нее подкладываются кирпичи с шагом в один метр. Причем положение необходимо создать четко горизонтальное, выровняв при помощи уровня.
Начинают бить кувалдой по другому концу трубы, вгоняя ее в грунт. Удары должны быть сильными и точными. Завершают прокол, когда острый конец покажется в финишном приямке. После этого спиливают наконечник и расплющенный ударами кувалды другой торец. И завершают прокладку трубопровода к дому.
Видео описание
Видео покажет, как проложить трубу под дорогой для бытовых нужд самостоятельно:
Коротко о главном
Когда нужно проложить трубопровод по участку, который пересекает дорога, приходиться применять новые технологии. Чтобы не ломать покрытие при рытье открытой траншеи, выполняют прокол грунта. Такой метод бурения подразумевает продавливание почвы стальной штангой с острым наконечником непосредственно прямо под дорожным полотном.
В полученный канал впоследствии заводиться трубопровод. Также способ применяют при прокладке кабельной трассы. Работу можно выполнить вручную самостоятельно, если длина прокола будет небольшая. А в промышленных масштабах применяется специальная техника.
Возможные способы теплоизоляции
Рассмотрим, как именно мы можем предотвратить промерзание и повреждение канализационных труб от воздействия низкой температуры.
Выделяют такие способы:
- Проложить трубу на глубину, которая сохранит нужное тепло и не позволит ей промерзнуть;
- Использование специальных теплоизолирующих материалов;
- Использование обогревающего электрического кабеля.
Глубина ниже уровня промерзания
Первый способ не подходит для тех, кто взялся за работу самостоятельно. Преимущество в том, что если вы проложили трубу ниже уровня промерзания почвы, то дополнительные способы утепления вам не потребуются. Но это достаточно трудоемкая работа, требующая специального оборудования, практических знаний и дополнительных финансовых средств.
Материалы для теплоизоляции
- Вата минеральная. Классический метод утепления, но не подходит для канализационных конструкций, так как не оправдан количеством используемого материала и его цены. Теряет свои утеплительные качества при воздействии на него влаги.
- Пенополиуретан. Данный вариант имеет высокую эффективность, невысокую стоимость, устойчивость к влаге. Представляет собой цилиндры, которые как «скорлупа» надеваются на утепляемую систему. Отлично подходит для канализации.
- Пеноизол. Жидкий высокоэффективный теплоизоляционный материал, создающий монолитную, непроницаемую оболочку. В использовании требует навыков специалиста и наличия специального оборудования. Поэтому для самостоятельного строительства не подходит.
- Вспененный полиэтилен. Высокоэффективный материал, обладающий легкостью в применении и гарантом качества. Представляет собой трубу с разрезом различного диаметра, которая надевается на утепляемую зону и закрепляется в месте разреза.

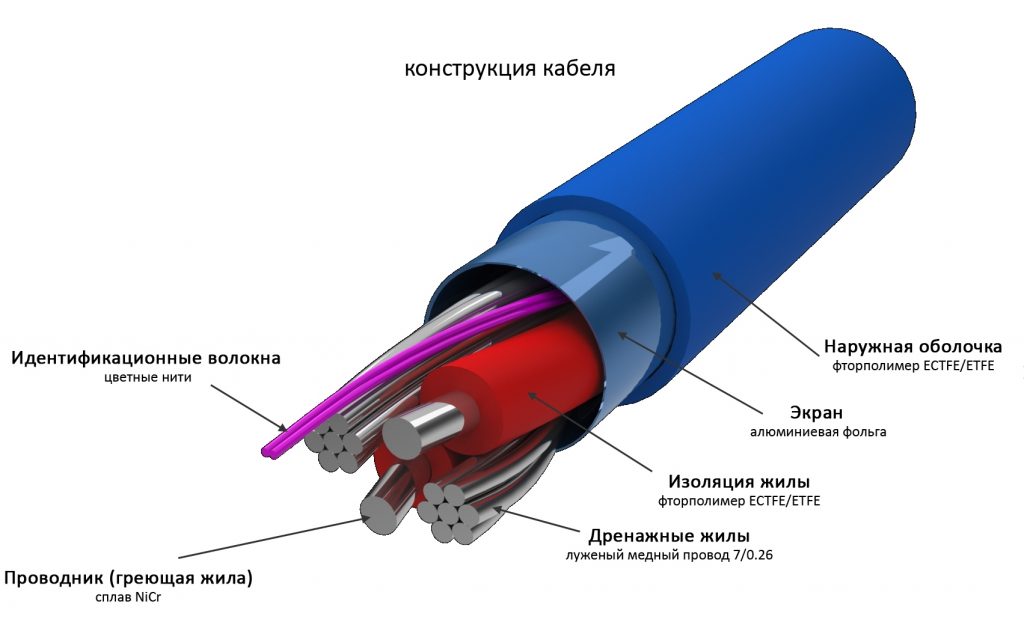

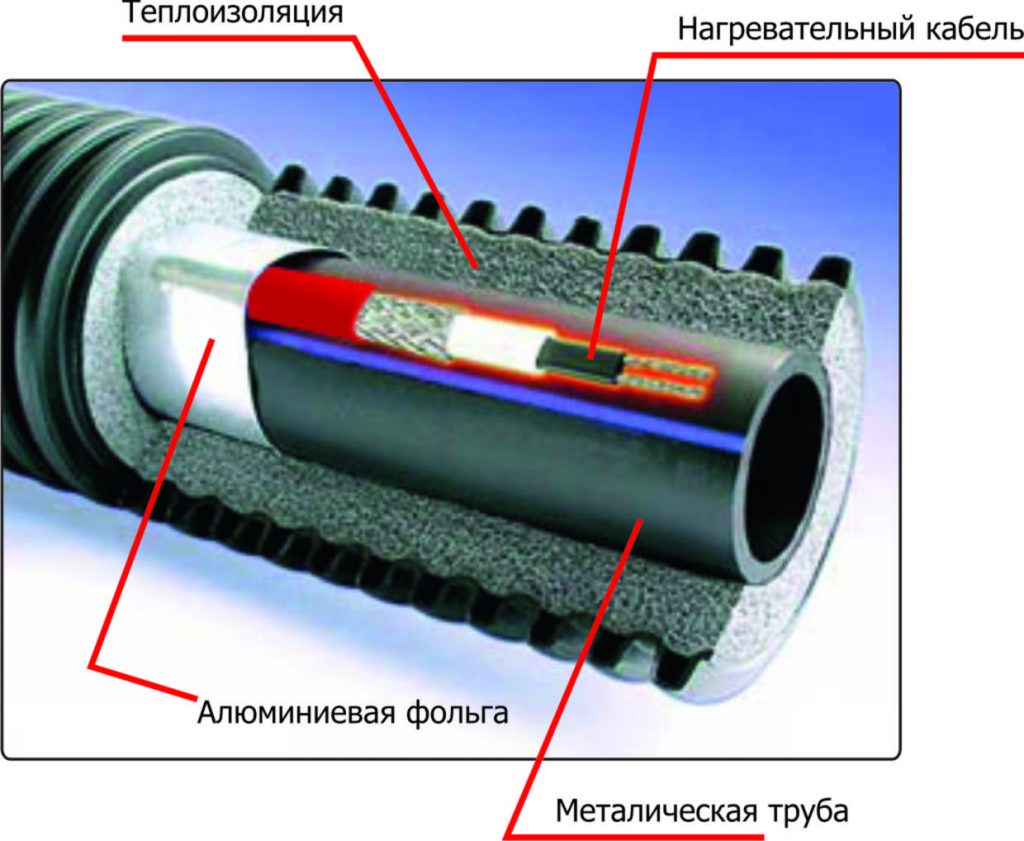

Обогревающий электрический кабель
Данный способ подразделяется на два варианта: бюджетный и более затратный.
В-первом случае, используется обыкновенный кабель, который прогревает коммуникацию на всем ее протяжении. Минусом является нерациональное потребление электрической энергии.
Во-втором случае, используется автономный кабель. Он также прогревает трубу, но избирательно на тех участках, где происходит снижение температуры. Высокая цена оправдает срок эксплуатации и сбережет расходы.
Для экономичности сочетайте сразу два варианта. Базовым будет обыкновенный кабель, а в менее обогреваемых местах автономный кабель.

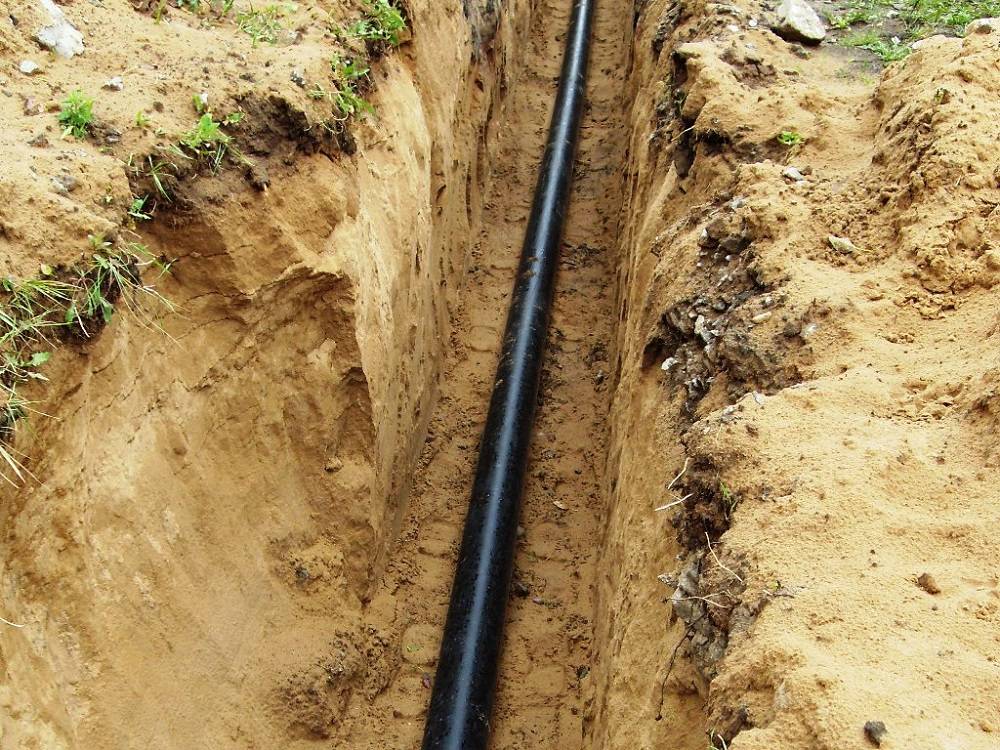

Правила прокладки в земле своими руками
ГОСТ говорит о том, что для укладки в землю, трубы обязаны иметь диаметр не менее 32 миллиметров. Для удобного и быстрого монтажа приобретается набор фитингов.
Такую последовательность действий выполняют, когда проводят монтаж полипропиленовых труб своими руками.
- Сначала выкапывается траншея в земле. Нормативы указывают, что глубина траншей должна превышать уровень промерзания грунта. Лучше воспользоваться специальными таблицами, чтобы определить уровень промерзания конкретно для вашего региона. 0,5 метра – оптимальная ширина для шва.
- Уплотняем траншею -дно и так же стенки.
- Создают подушку, дающую амортизацию. Для неё достаточно насыпать слой, например пескогравия или песка примерно от 10 — 15 см.

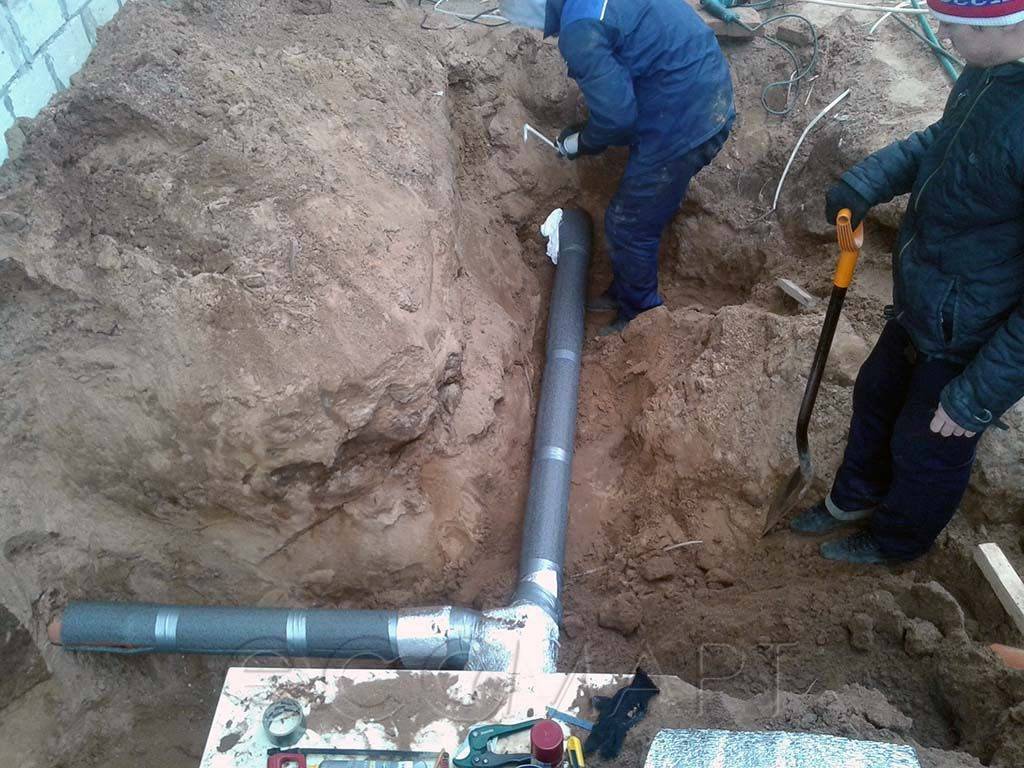

- Обязательна обмотка водопровода теплоизоляционным слоем. Потом изделия укладываются в ров, и соединяются с помощью фитингов.
- Трубопровод засыпаем песком. Главное, чтобы высшая точка находилась на 5 сантиметров выше, самого трубопровода.
- Плиткой закрываем то место, где находится водопровод. В этом же деле незаменимыми помощниками станут битый кирпич с черепицей.
- Засыпаем траншею землей. Легко понять, что монтировать полипропиленовые трубы в грунт не такой и сложный процесс.

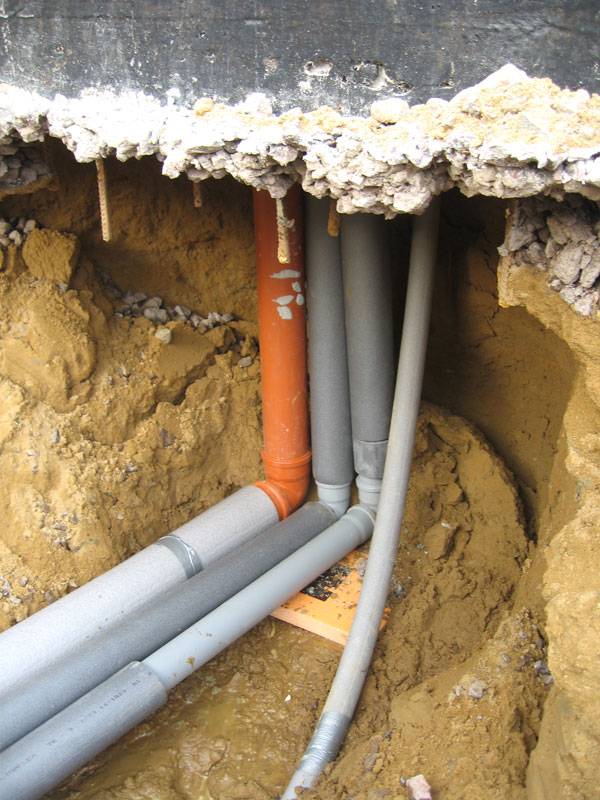

Монтаж внутренних трубопроводов
Устройство внутренних трубопроводов в зданиях производят согласно требованиям СНиП 3.05.01-85. Этот нормативный документ распространяется на монтаж систем холодного и горячего водоснабжения, отопления, канализации, водостоков, вентиляции, кондиционирования воздуха.
Принципы прокладки водопровода
При диаметре труб 50 мм и более водопровод используют из чугунных труб, при диаметре ввода меньше 50 мм – из стальных труб. Место прохода водопровода должно отстоять от коллектора канализации, теплопроводов и газопроводов на расстоянии не менее 1,5 м. Ввод водопровода через стену здания необходимо обустраивать так, чтобы предотвратить его повреждение при возможной осадке. Магистральные водопроводные трубы в жилых и общественных зданиях прокладывают в подвалах, а на производственных предприятиях в чердачных помещениях или по стенам технического этажа.
Схема монтажа водопровода в доме.
Горизонтальные трубопроводы укладывают с уклоном 0,002 – 0,005 в сторону ввода для опорожнения труб от воды при ремонте. На внутренних водопроводных сетях ставится арматура: вентили, задвижки, водоразборные краны, обратные клапаны, смывные краны и смесители. Монтаж водопроводной сети осуществляется таким образом, чтобы трубы отступали от стен на 15 – 20 мм и имели уклон 0,002 – 0,005 в сторону водоразборных кранов. При этом в самых низких участках магистрали устанавливают пробки для выпуска воды. Допускается отклонение водопроводных стояков от вертикали не более 2 мм на 1 м длины. В участках прохода труб через перекрытия они заключаются в гильзы из кровельной стали.

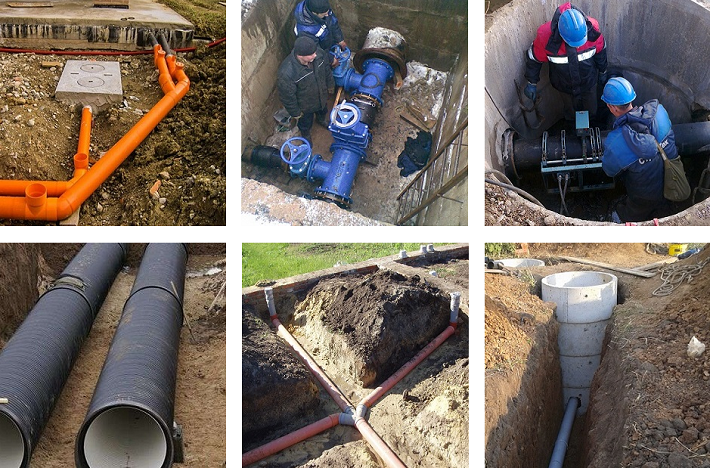

Особенности монтажа канализации
Водоотведение может осуществляться централизованно через городские канализационные сети или для отдельных групп зданий через местную систему. Местные системы водоотведения предназначаются для удаления и обезвреживания сточных вод в количестве не более 12 м3 в сутки при отсутствии централизованной канализации. Местную систему водоотведения можно применять, если нет опасности загрязнения почвы и грунтовых вод, используемых для водоснабжения.
Схема канализации в частном доме.
Для устройства внутренней канализации монтируют чугунные или пластмассовые трубы (реже асбестоцементные). Начинают монтаж со сборки стояков, которую ведут снизу вверх, при этом трубы размещают строго вертикально. Диаметр стояка канализации при подсоединении унитаза должен составлять 100 мм, а при подсоединении других источников стоков может быть 50 мм. Над канализационными стояками устанавливают вытяжные трубы, которые должны на 50 мм превышать диаметр стояка и выходить на 0,7 м выше кровли. Для возможности прочистки канализационные трубы внутри здания оборудуются ревизиями, которые монтируются возле поворотов и мест соединения нескольких труб. Их устанавливают на расстоянии не более 12 – 15 м друг от друга при диаметре трубы 50 и 100 мм соответственно, а также над каждым отступом и под санитарными приборами.
Выпуск внутренней сети канализации прокладывают от смотрового колодца. Для этого делают отверстие в фундаменте дома размером 40х40 см и после проведения трубы заделывают его глиной с оштукатуриванием цементным раствором. Длина выпуска от стояка до смотрового колодца не должна превышать 10 м для трубы диаметром 50 мм, 20 м — для 150 мм.
Смотровые колодцы устраивают в местах присоединения линий или на поворотах минимум через 40 м. Для выполнения стенок смотровых колодцев используют железобетонные кольца. Люки колодцев необходимо надежно закрывать. Глубина траншеи для прокладки наружной канализации должна соответствовать уровню промерзания грунта. Канализационные трубы необходимо уложить раструбами навстречу движению жидкости, непосредственно на плотный грунт или песчаную подушку толщиной 10 – 12 см.
Внутренние сети диаметром 50 – 200 мм монтируют с уклоном 0,035 – 0,008. Дворовые сети диаметром 125 и 150 мм выполняют с уклоном не менее 0,007, проверяя нивелиром. Пространство между трубой и стенками траншеи засыпают песком и уплотняют во избежание деформаций трубопровода. Прокладка наружных и внутренних технических коммуникаций требует четкого соблюдения правил монтажа, чтобы обеспечить высокую надежность трубопровода, а значит, избежать протечек, прорывов и засоров.
Теплоизоляция для труб водоснабжения
В широком ассортименте теплоизоляционных материалов не
сложно запутаться. Чтобы выбрать оптимальный вариант, нужно, как минимум, знать
основные виды и типы, ключевые характеристики и особенности.
Теплоизоляция водопроводных труб выполняется различными
утеплителями, которые сгруппированы ниже (в виде классификации) по принципу
единства технологии утепления.
Жесткие утеплители
В эту категорию входят пенопласт, пенополистирол (2560-3200
руб/куб) и Пеноплекс (3500-5000 руб/куб), теплоизоляционные свойства и цена
зависят от плотности.
Пенопласт является отличным утеплителем и имеет относительно
низкую стоимость (по сравнению с другими материалами). Однако утеплить круглую
трубу жесткой плитой утеплителя достаточно сложно. Для утепления труб используют
специальные оболочки (твердый короб) – скорлупы, в которые помещают трубы, а
пространство заполняют мягким утеплителем.
Укладка водопроводных труб в короб из пеноплекса
Рулонные утеплители
В этом сегменте представлены: полиэтилен (как дополнительный
материал), пенофол фольгированный (50-56 руб/м.кв), вата (минеральная (70-75
руб/м.кв) и стекловата (110-125 руб/м.кв)), поролон мебельный (250-850 руб/м.кв
в зависимости от толщины).
Утепление труб водоснабжения рулонной теплоизоляцией также
сопряжено с трудностями, которые заключаются в гигроскопичности материала. Т.е.
утеплитель теряет свои свойства под воздействием влаги, а значит, имеет более
узкую сферу применения, или нуждается в дополнительной защите. Плюс, необходимо
продумывать способ крепления утеплителя на трубе.
Маты базальтовые теплоизоляционные и поролон для утепления водопроводных труб
Сегментные (кожуховые) утеплители
Кожух-утеплитель для труб – наиболее прогрессивный вариант
теплоизоляции трубопровода. Оболочка для утепления водопроводной трубы
обеспечивает максимальную герметичность и как следствие, создает надежный
теплоизоляционный слой.
Выделяют разновидности сегментных утеплителей:
Скорлупы из пенопласта для утепления водопроводных трубжесткие (теплоизоляционный кожух для труб – скорлупа из пенополистирола (ППУ) или вспененного пенопласта. Цена от 190 руб/м.п, зависит от толщины и диаметра цилиндра);
Трубная изоляция из вспененного полиэтилена для утепления водопроводных трубМатериал подготовлен для сайта www.moydomik.net
Базальтовые цилиндры для утепления водопроводных труб
Напыляемые утеплители (ППУ)
Особенность утепления методом напыления пенополиуретана в
том, что теплоизоляция наносится на поверхность трубы, обеспечивая 100%
герметичность (стоимость компонентов для ППУ заливки от 3,5 евро за кг).
Количество компонентов определяется толщиной заливки, работа оплачивается
дополнительно). В среднем стоимость утепления напылением пенополиуретана
составляет 15-20 долларов/м.п.
К напыляемым утеплителям также относится краска
теплоизоляционная для труб. Нанести можно самостоятельно, т.к. термокраска
продается в баллончиках в виде аэрозоля. Слой краски в 20 мм. заменяет 50 мм
утеплителя из базальтовой ваты. Кроме того, это единственный материал, который
не подвержен повреждениям со стороны грызунов.
Утепление водопроводных труб методом напыления пенополиуретана (ППУ)Водопроводная труба утепленная пенополиуретаном (ППУ)
Выбирая теплоизоляционный материал для утепления труб
водоснабжения, нужно принять во внимания такие факторы:
место установки трубопровода
Утепление труб, проведенных по
земле и расположенных под землей выполняется разными способами, даже при
применении одних и тех же материалов (важно также учесть до или ниже уровня
промерзания уложены трубы);. частота эксплуатации трубопровода
Например, на даче,
которая не предназначена для постоянного проживания, достаточно просто избежать
разрыва трубы. Для этого устанавливается ресивер или выполняется утепление
водопровода кабелем. А вот в частном доме необходимо обеспечить подачу воды
круглогодично. Здесь к выбору утеплителя нужно подойти более взвешенно;
частота эксплуатации трубопровода. Например, на даче,
которая не предназначена для постоянного проживания, достаточно просто избежать
разрыва трубы. Для этого устанавливается ресивер или выполняется утепление
водопровода кабелем. А вот в частном доме необходимо обеспечить подачу воды
круглогодично. Здесь к выбору утеплителя нужно подойти более взвешенно;
показатель теплопроводности труб (пластиковые,
металлические);
устойчивость к влаге, горению, биологической активности,
ультрафиолету и т.д. определяет необходимость защиты утеплителя от названных
факторов;
простота монтажа;
стоимость;
срок службы.
