Разборка пола
Перед монтажом труб отопления под полом необходимо провести разборку уже существующего пола. Вот пошаговая инструкция:
- Шаг 1: Удалите все предметы и мебель с пола в комнате, где будет проводиться разборка. Это защитит их от повреждений.
- Шаг 2: Взяв кувалду или молоток с киркой, аккуратно сломайте верхний слой пола. Если пол из плитки, скорее всего, придется разбить ее на части и удалить осколки.
- Шаг 3: При необходимости, откройте или снимите напольные покрытия, такие как ковры или линолеум, чтобы получить доступ к основанию пола.
- Шаг 4: Осмотрите основание пола на предмет повреждений или неисправностей. Если обнаружены проблемы, рекомендуется устранить их перед продолжением работ по монтажу труб отопления.
- Шаг 5: При необходимости, удалите дополнительные слои пола, такие как фанера или доски, чтобы создать пространство для установки труб отопления.
После завершения разборки пола можно приступать к установке труб отопления под полом, следуя дальнейшим шагам инструкции.
Схемы подключения
Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.
В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.
Через отдельный ввод
При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.
А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.
Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.
Через вертикальную разводку
Основная цель такой схемы — процесс восстановления существующей радиаторной системы.
Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.
При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.
Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.
Последовательность действий по данной схеме:
- установка новых обменников теплом на место ранее используемых радиаторов;
- параллельная фиксация вторичного контура от пола с подогревом.
Важно! При проведении процесса обязательно применение ПВХ труб одной длины
Однотрубная система
Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.
Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.
Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.
Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.
При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.
Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.
Виды систем отопления, особенности монтажа
Монтажные работы системы отопления в загородном доме или частном строении проводятся, как правило, на завершающем этапе строительства. К этому времени постройку ожидает цикл отделочных работ, и для того, чтобы контур отопления не остался на виду, трубы прокладывают, как правило, в стяжке пола. Для цокольных этажей это оптимальный вариант, а прокладку труб отопления в деревянном доме на втором этаже и выше могут осуществлять в пространстве между стенами помещений, и в обязательном порядке используют термоизоляцию каждого контура отопительной системы.
Опасность представляет собой воздух, неизбежно присутствующий в системе отопления открытого типа. Чтобы избежать образования пара и критического повышения давления в системе устанавливается так называемый «расширительный бачок», контур дополняется воздушной трубой и кранами Маевского на верхних точках системы, прокладка труб отопления сложной геометрии невозможна без клапана сброса воздуха.
В системах с верхней подачей теплоносителя накопительный бак, устанавливаемый в верхней точке системы, чаще всего на чердаке, должен быть надежно защищен от холода, особенно на чердаке в деревянном доме. Трубы, проложенные в земле, также дополняются слоем теплоизоляции.
Если планируется прокладывать трубы отопления в земле, нужно подумать об их утеплении
Однотрубная система отопления
Контур отопления, реализуемый в доме по принципу однотрубной разводки, представляет собой последовательно отдающую тепло в радиаторы отопления систему. Используется в небольших строениях, в деревянном или кирпичном доме, в случае дефицита бюджетных средств, отведенных на реализацию отопительной системы. Часть контура может быть проложена непосредственно в стяжке.
В простейшем варианте реализации однотрубная система не дополнена дополнительными регулировками на каждом радиаторе отопления, и теплоноситель последовательно теряет температуру. К финишному радиатору отопления подогретая вода (или другая жидкость, задействованная в контуре циркуляции) приходит с минимальной температурой, трубы прокладывают в стяжке, используя термоизоляционные материалы, или в земле, защитив коробами из вспененного полимера.
Преимущества:
- минимум трубопроводов;
- простая реализация;
- возможность естественной циркуляции теплоносителя;
- независимость от сети электроснабжения.
Недостатки:
- отсутствует возможность индивидуальной настройки радиаторов;
- неизбежное снижение температуры теплоносителя по мере прохождения по контуру отопления.
Дополнив одноконтурную систему запорными вентилями на входах и выходах радиаторов, и контуром обратной подачи (байпасом) на входе каждого конвектора, получим полноценную «ленинградскую» систему отопления.
Однотрубная система отопления — самый простой вариант обогрева дома
Двухтрубная разводка системы
Основное преимущество данной системы отопления именно в том, что каждый радиатор обеспечивается собственной системой прямой и обратной подачи теплоносителя. Это открывает возможность точной индивидуальной регулировки температуры в частном доме
Можно выбрать комфортный температурный режим в любом помещении, в деревянном строении это особенно важно, и сохранить температуру теплоносителя, присутствующего в основном коллекторе подачи. Недостаток системы — большое количество труб
Прокладка труб внешнего контура в земле недопустима без теплозащиты труб или выше глубины промерзания.
Монтаж водяного теплого пола в бетонной стяжке
Среди существующих сегодня систем отопления одной из самых эффективных, практичных и безопасных является водяной теплый пол.
Несмотря на то, что установка водяного теплого пола, а также правильная конфигурация системы достаточно сложны, грамотный подход к реализации проекта обеспечит комфорт, уют в доме на долгие годы, так как а также сэкономить семейный бюджет на обогрев помещения.
Основным компонентом интегрированной системы водяного отопления являются трубы, по которым циркулирует теплоноситель, обычно вода, нагретая до температуры 40-55.
Монтаж системы теплого пола на водной основе осуществляется несколькими основными способами:
- Монтаж фасованных труб из пенополистирола, уложенных на пол. Сверху система заливается стяжкой.
- Укладка в деревянные пазы, полученные между предварительно собранными досками пола. Такой вариант используется в деревянных домах с деревянным полом.
- Формирование традиционного «пирога» и укладка труб под бетонную стяжку толщиной 3 см над уровнем трубы. Это самый надежный и рекомендуемый метод.
ССЫЛКА! Укладка водяных полов в бетонную стяжку является предпочтительным методом укладки, так как образовавшаяся корка обеспечивает трубам оптимальную защиту от повреждений, а также эффективное и равномерное распределение тепла и теплопередачу в помещении.
Установка водяного теплого пола на деревянный пол традиционным способом под стяжку не подходит. Во-первых, такая «лепешка» тяжелая, во-вторых, древесина будет гнить под воздействием влаги.
Как рассчитать?
Вне зависимости от того, монтируется теплый пол своими руками или планируется обратиться за помощью к специалистам, необходимо составить проект системы отопления:
- Основным этапом является расчет теплого пола, который позволяет определить необходимую теплоотдачу или мощность системы обогрева.
- Главный критерий, которого нужно придерживаться при расчете, — это теплопотери помещения. Только специалисты могут точно определить их уровень. Даже самый правильный монтаж водяного теплого пола, сделанный с учетом всех требований технологии, не обеспечит системе необходимой экономичности и эффективности при уровне теплопотерь 100 Вт на 1 м2. Вот почему в первую очередь следует подумать об утеплении дома.
- В расчете используется множество показателей и коэффициентов в зависимости от типа и диаметра используемых труб, количества и длины контуров, типа их прокладки, температуры теплоносителя на входе и выходе, будь то основной или дополнительный обогрев, и так далее
Поскольку расчет, скорее всего, придется повторить не один раз, если высокая точность не важна, можно воспользоваться онлайн-калькулятором, программа расчета которого уже введена с необходимыми коэффициентами.
ССЫЛКА! Общая мощность (теплопередача) системы не должна превышать уровень тепловых потерь более чем на 25%. В противном случае выбираются параметры и выполняются расчеты до тех пор, пока значение мощности водного дна не окажется в желаемом диапазоне.
Составляющие компоненты системы
Началу монтажа водяных полов под ключ предшествует закупка всех необходимых комплектующих системы отопления в необходимых количествах и с необходимыми параметрами, уже установленными при расчете и проектировании:
- трубки;
- водонагреватель;

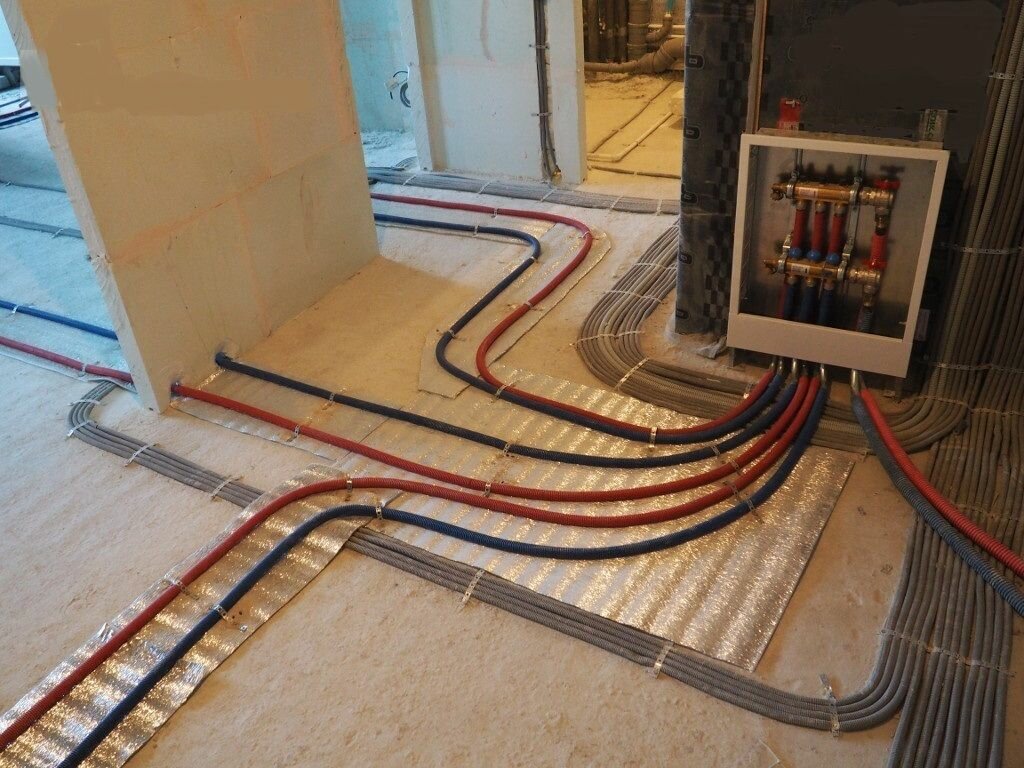

- распределительный коллектор;
- циркуляционный насос;
- арматура для соединения труб в контурах, подключения труб к коллектору;
- шаровые краны.
ССЫЛКА! При установке водяного теплого пола в частном доме нужно подумать, как отрегулировать систему. Для этого также можно установить датчики температуры, термостаты и сервоприводы. В этом случае стоимость установки водяного пола будет выше, однако комфорт и высокий КПД системы будет обеспечен.
Секрет того, как правильно смонтировать водяной теплый пол по технологии на бетонную стяжку, раскроет знания устройства торта. Этот способ самый надежный, хотя и трудоемкий. Также следует понимать, что «торт» получил такое название из-за многослойности, а его общая толщина может варьироваться от 8 до 15, а иногда и до 20 см.
Соответственно, высота помещения должна позволять, а с учетом значительного веса нагрузка до 300 кг / м2 не должна быть чрезмерной.

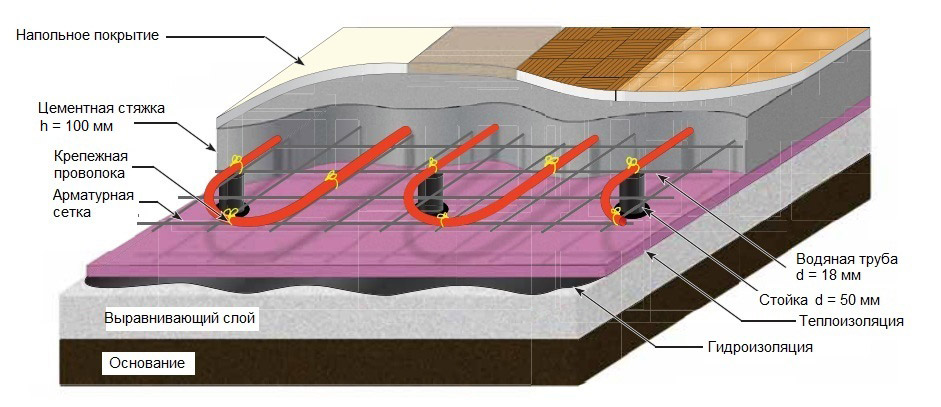

В простейшем и наиболее общем виде послойную структуру можно описать следующим образом:
- гидроизоляционный слой;
- демпферная лента по периметру для компенсации теплового расширения бетона;
- слой утеплителя — для удержания тепла и отражения его в пространство комнаты;
- арматурная сетка;
- трубы (присоединены к сети);
- стяжка, покрывающая трубы на 2-3 см.
ВАЖНЫЙ! Стяжка должна хорошо высохнуть, что может занять до 4 недель. Укладка декоративного пола допускается только на высохшую стяжку.

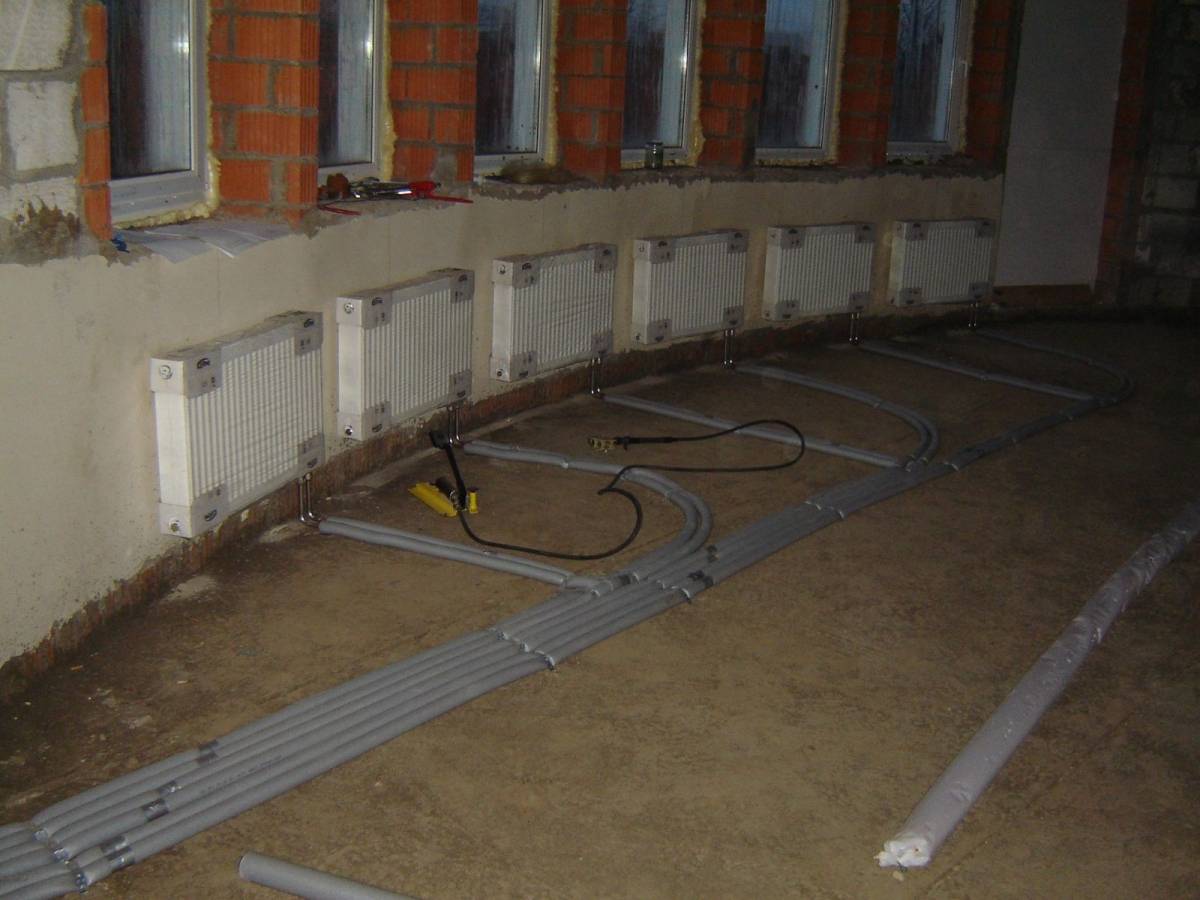

Внутренняя разводка труб отопления
Виды внутренней разводки труб в одноэтажном доме
Чаще всего выполняется открытый монтаж трубопроводов. Это оптимальный и наиболее экономичный способ, но сначала следует установить все компоненты системы – радиаторы, батареи, котел. Только после этого можно делать монтаж магистралей. Для лучшей герметизации стыков следует использовать прокладки для батарей отопления. Они могут быть резиновыми (для низкотемпературных систем), паранитовыми (высокотемпературных) или пластиковыми.
Какие способы прокладки трубопроводов отопления в одноэтажном здании лучше всего? Это зависит от характеристик будущей системы.

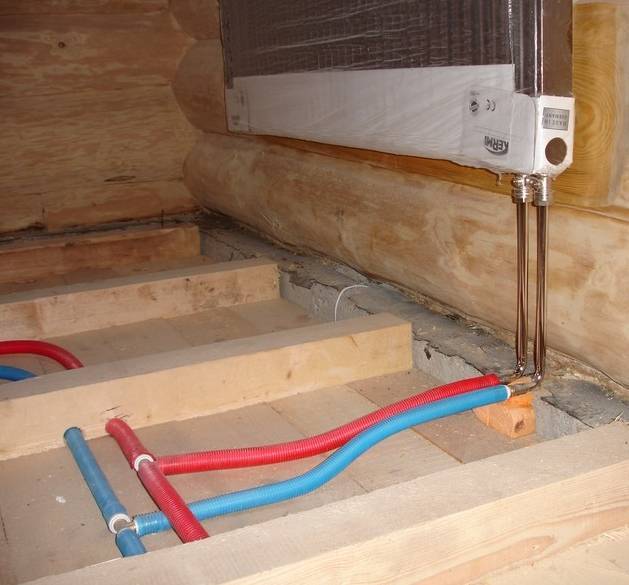

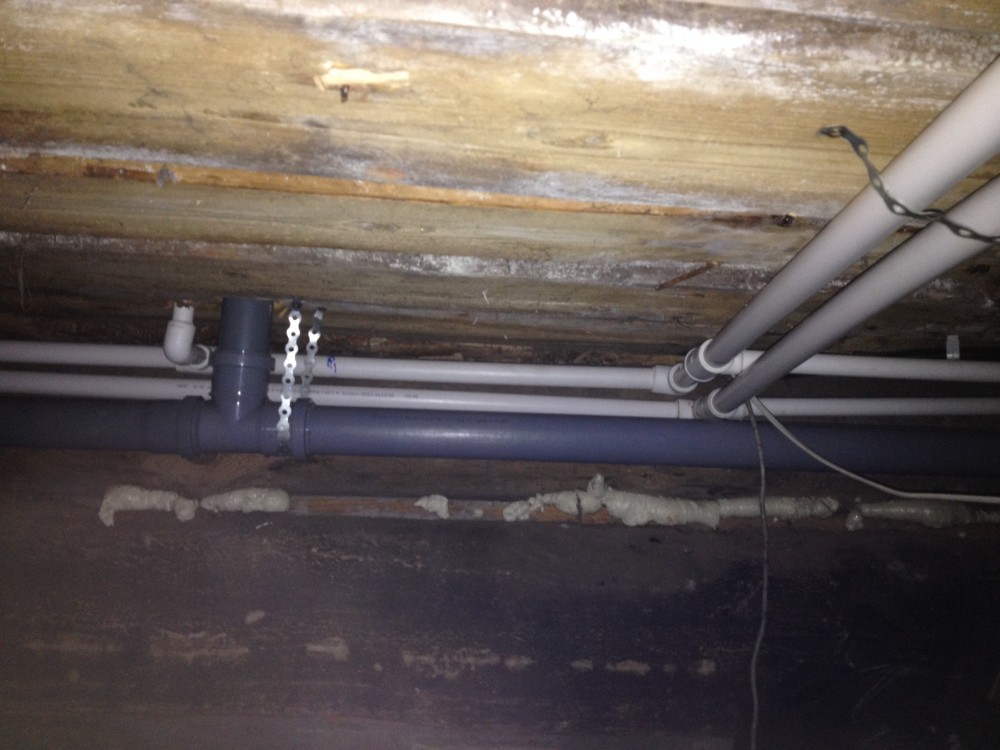

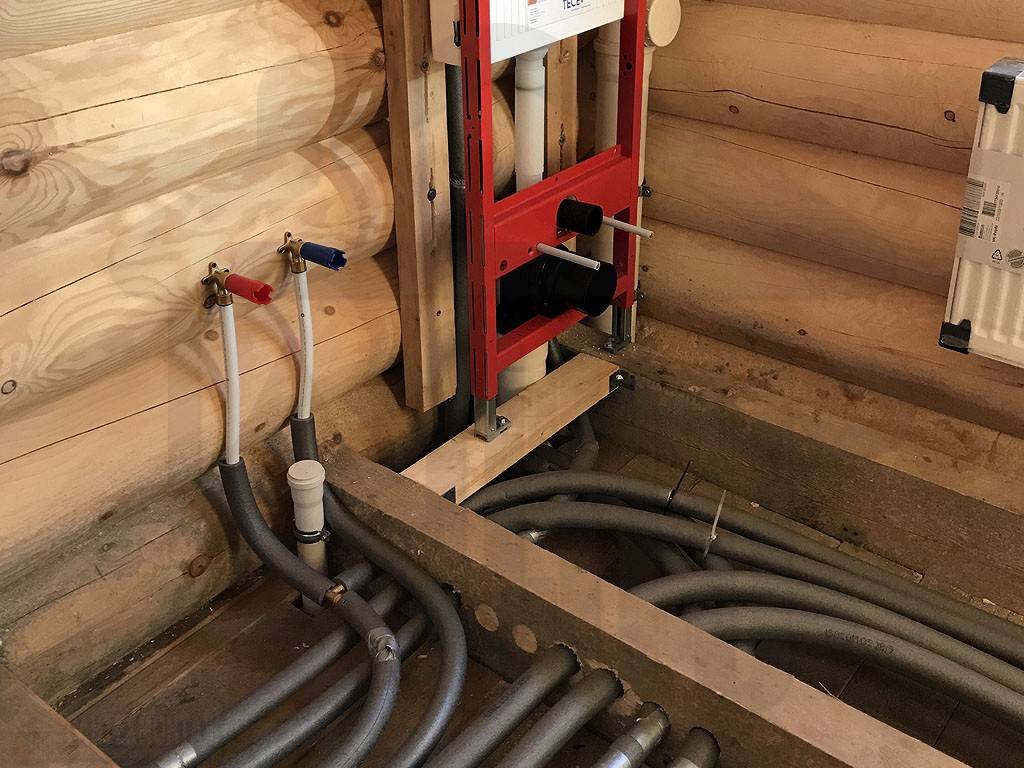

Прокладка отопления под полом

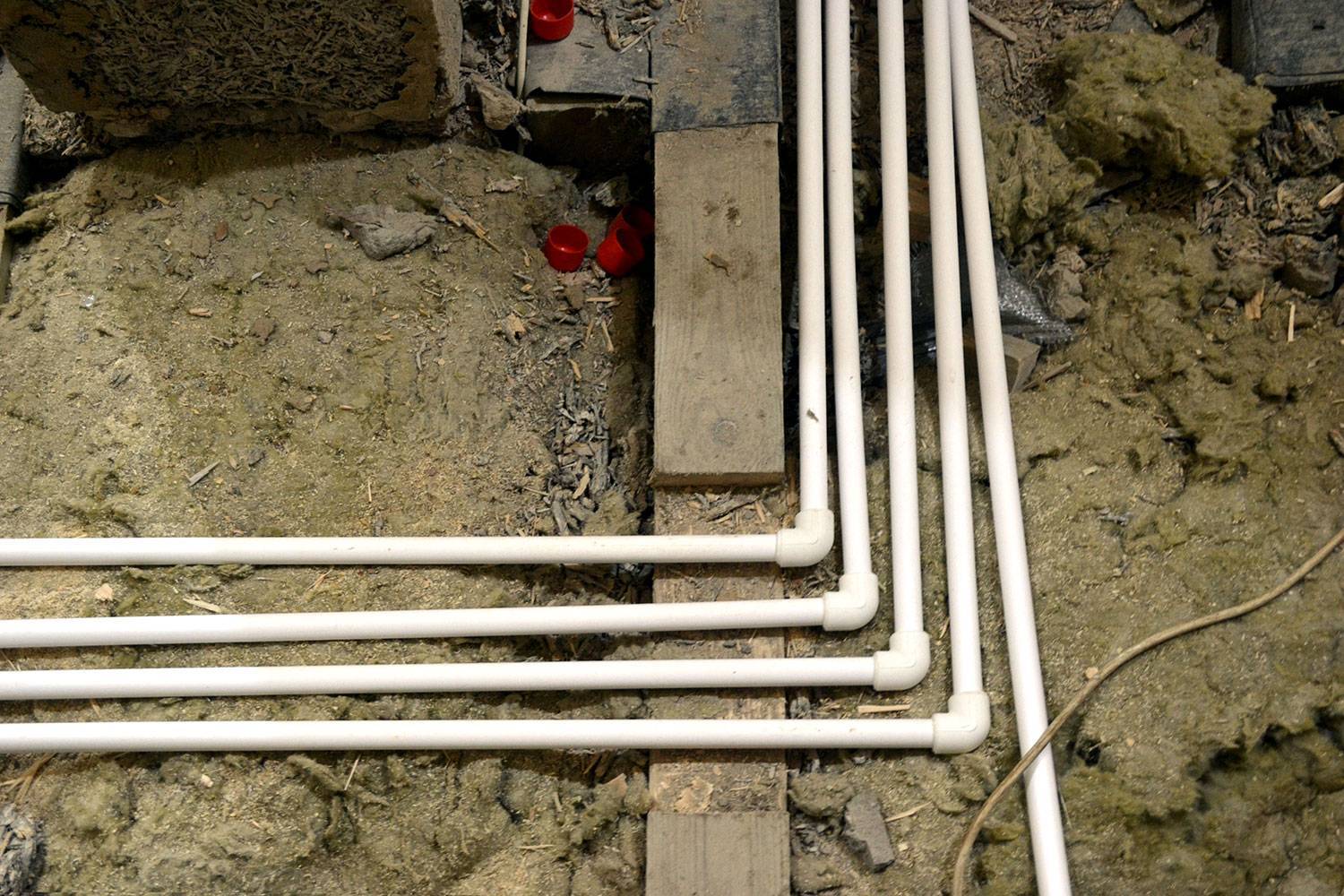

Укладка труб отопления под полом
Основным правилом прокладки трубопроводов отопления под напольным покрытием является ремонтопригодность системы. Это означает, что независимо от материала изготовления пола или труб следует обеспечить свободный доступ к определенным узлам магистрали.
К ним относятся разветвления, места монтажа коллекторов, угловые элемента. Для этого следует установить ревизионные люки. Их размер должен обеспечить ремонт и обслуживание систем, в особенности, если выполняется прокладка труб отопления в деревянном доме. Что еще нужно учесть при монтаже подобного типа?
- Тепловые потери. Если установка осуществляется в цементную стяжку – рекомендуется использовать защитные материалы с высоким показателем сопротивления теплопередачи. К ним относятся вспененный полиэтилен, пенополистирол и т.д.;
- Если осуществляется прокладка труб отопления в полу из пластика – учитывается разница теплового расширения материалов изготовления магистрали. Для этого следует устанавливать компенсационные петли;
- Если монтаж осуществляется непосредственно в утеплитель – нужно учитывать его эксплуатационные параметры. В частности – максимально возможную температуру воздействия.
| Материал | Максимальная температура воздействия, °С |
| Вспененный полиэтилен | 80 |
| Пенополистирол | 90 |
| Пенопласт | 60 |
| Базальтовая (минеральная) вата | 700 |
Установка креплений трубопроводов осуществляется в местах поворотов, разветвлений. На прямых участках интервал монтажа крепежа зависит от материала изготовления труб. СНиП на прокладку трубопроводов отопления не регламентирует это. Но для обеспечения надежности системы и снижения шума рекомендуется магистрали из стали на прямых участках крепить через каждые 300 мм, а для пластиковых – через каждые 200.
Если используется диагональный способ прокладки трубопроводов отопления в одноэтажном здании под полом — на место прохождения магистрали нельзя устанавливать мебель. Это приведет не только к ее повреждению, но и излишнему термическому воздействию на стяжку пола.
Прокладка отопления под плинтусами
Плинтусное отопление
Для прокладки труб отопления в плинтусах следует предварительно приобрести соответствующие расходные материалы. Оптимальный вариант – купить специальные плинтуса с установленными трубами и теплообменными пластинами.
Учитывая материал изготовления, стоимость подобных плинтусных конвекторов довольно высока – от 700 руб./м.п. Поэтому чаще всего делают прокладку батарей отопления в стене, а затем устанавливают плинтус.
Особенностями подобной организации системы являются:
- Не допускается изготовление штроб в несущей стене. Альтернатива – монтаж труб под полом;
- Материал изготовления плинтуса не должен изменять свойств под воздействием температуры;
- Независимо от способа прокладки трубопроводов отопления в одноэтажном здании минимальное расстояние между трубами (прямой и обратной) должно составлять 15 см.
После установки сначала выполняется опрессовка стыков, проверка герметичности при первом пробном запуске и лишь затем устанавливается декоративный плинтус.
Правила монтажа для разных типов труб
- Стальные трубы. Как уже было сказано, их допускается укладывать под полом без использования гофры. Однако кое-какая защита всё-таки необходима. Вряд ли кто-то захочет, чтобы обогревался потолок соседей от вашей трубы, или тепло от неё шло на пересушивание балок деревянного пола, которое вызывает хрупкость дерева и трещины от рассыхания. Поэтому необходимо горячую трубу отопления, независимо от её типа, оборачивать в теплоизоляцию из пенополиуретана перед монтажом в пол. Также нужно предусмотреть лючки в полу там, где имеются вентили, смотровые приборы, разъёмные соединения, и не закрывать к ним доступ. Особенно это касается вентилей и смотровых приборов.
- Металлопластиковые трубы. Чаще всего прокладка труб отопления в полу квартиры делается при помощи них. Они обладают достаточной прочностью, пониженным коэффициентом теплового расширения за счёт наличия армирующей металлической оболочки внутри трубы. При монтаже необходимо ставить компенсационные муфты через каждые 10 метров трубы, которые считаются разъёмным соединением. Кроме того, при подключении радиаторов желательно ставить специальные компенсационные стойки. Трубы надо укладывать в теплоизоляции.
- Полипропиленовые трубы. Рекомендуется использовать трубы с показателем прочности не ниже pH25. Правила монтажа – те же, что и для металлопластиковых труб.
Засыпка канавы
К засыпке канавы приступают после проверки отопительной системы в действии — если опрессовка контура выявит изъяны в его герметичности, потребуется их убирать.
Засыпка канавы – серьезный этап работ, от точности исполнения которого зависит равномерность распределения нагрузок и долговечность участка трубопровода в земля.
Засыпку канавы начинают с укладки мягкого пластичного грунта по обоим бокам трубы (в пазухи). Исполняется это одинаково по всей длине трубопровода, не позволяя его смещения по сторонам. Уложенный по обоим бокам грунт тщательно уплотняют, после этого из такого же материала исполняется засыпка трубопровода слоем защиты не меньше 15 см по всей длине и ширине канавы в соответствие с требованиями СНиП. Уплотнение данного слоя исполняется в малой степени – это нужное требование формирования над трубой крепкого защитного свода из грунта, опирающегося в основном на пазухи по обоим бокам трубы.
После завершения уплотнения слоя для защиты канаву засыпают полностью грунтом, вынутым при выкапывании, удаляя из него большие камни. Засыпку необходимо делать одинаково по всей длине канавы, не позволяя образования участков трубы с существенной разницей в вертикальной нагрузке от грунта.
Одинаково растущая нагрузка от засыпки будет принята в основном защитным грунтовым сводом над трубой, а конечная величина усилия на сжатие для трубы не страшна – она которая рассчитана на него.
Если же канаву заполнять отдельными участками, то разница в вертикальной нагрузке на засыпаный и открытый участки трубопровода приведёт к появлению усилий на разрыв, которым труба сопротивляется хуже.
Однотрубная схема закрытого типа
Как видно из практики, иногда теплоноситель полностью остывает ещё до поступления в последние регистры отопления, поэтому самые дальние от котла комнаты практически не отапливаются.
Если вам нужна система, позволяющая нормально отапливать все комнаты дома, то от однотрубной схемы придётся отказаться. Они подходят только для маленьких домов, при этом сначала по этой схеме необходимо подключать жилые комнаты, а затем технические помещения. Это связано с постепенным охлаждением теплоносителя.
Какие трубы лучше устанавливать
Практически все пластиковые трубы подходят для ХВС, а вот для ГВС подходят не все, так как они сильно удлиняются в результате нагрева.
Для ГВС предназначены трубы 1-го и 2-го класса, рассчитанные на теплоноситель, нагретый до 79°С. Систему отопления с батареями и тёплый пол необходимо делать с помощью армированных изделий, в структуре которых предусмотрен антидиффузионный слой (ограждает теплоноситель от насыщения кислородом, который в небольших количествах проникает через структуру полипропилена).
Все эти трубы обозначаются определённой маркировкой.
Для определения диаметра требуется произвести самостоятельно гидравлический расчёт системы, но для домов площадью до 250 м² его не обязательно делать.
Диаметр зависит от общей мощности регистров отопления, при этом нужно учесть, что разные участки трубопровода обслуживают только часть системы, поэтому подача часто меньше диаметра соединений и обратки.
Расчет позволяет узнать:
- расход теплоносителя всего контура отопления в кг/с;
- потери напора в контуре;
- потери напора от котла (насоса) до каждого регистра.
Потери напора равняются произведению удельных потерь на трение в трубе и длины участка. Данные по трению можно найти в справочниках производителя.
Также необходимо учесть местное сопротивление на фитингах, арматуре и оборудовании. Коэффициент указывает производитель для каждого элемента.
Затем складываются сопротивления каждого участков, после чего полученная цифра сравнивается с контрольным показателем.
Проект индивидуального отопления квартиры
Перед выполнением монтажных работ обязательно нужно выполнить проект индивидуального отопления квартиры
и согласовать его с Управляющей Компанией. Когда мы выполняем проект отопления, то мы обязательно пересчитываем тепловые потери каждой комнаты в квартире, подбираем правильный качественный материал и арматуру, продумываем, как выполнить трассировку трубопроводов.
существующего отопления в квартире, то перед началом монтажных работ прокладка труб отопления по полу
необходимо согласовать с Управляющей компанией дома.
УК разрешит выполнение переделки отопления, но только при согласовании с ней проекта отопления квартиры
. Проект отопления необходим для того, чтобы Вы не нарушили расчетную мощность отопительных приборов и для того, чтобы знать, где проложены трубы.
При осуществлении расчетов по отоплению квартиры мы обязательно подбираем мощность отопительных приборов, диаметр труб и запорную арматуру.
Обращайтесь, мы обязательно поможем выполнить проект отопления
перед началом монтажных работ по устройству индивидуального отопления квартиры. Наши проектировщики индивидуально подходят к выполнению каждого проекта.
Сначала, мы решим все поставленные задачи по проектированию, а затем по монтажу системы отопления в квартире.
Отопление – важная составляющая комфорта и уюта в любом частном доме или квартире, особенно в регионах с суровым климатом. Технологии строительства систем отопления постоянно совершенствуются, предлагая потребителям все более экономичные и удобные решения. Монтаж теплого пола предполагает укладку трубопровода на поверхность пола и залитие поверх бетонной стяжки. Нагрев помещения осуществляется при этом за счет циркуляции по трубам в полу горячей воды из централизованной системы, либо от нагревательного котла.

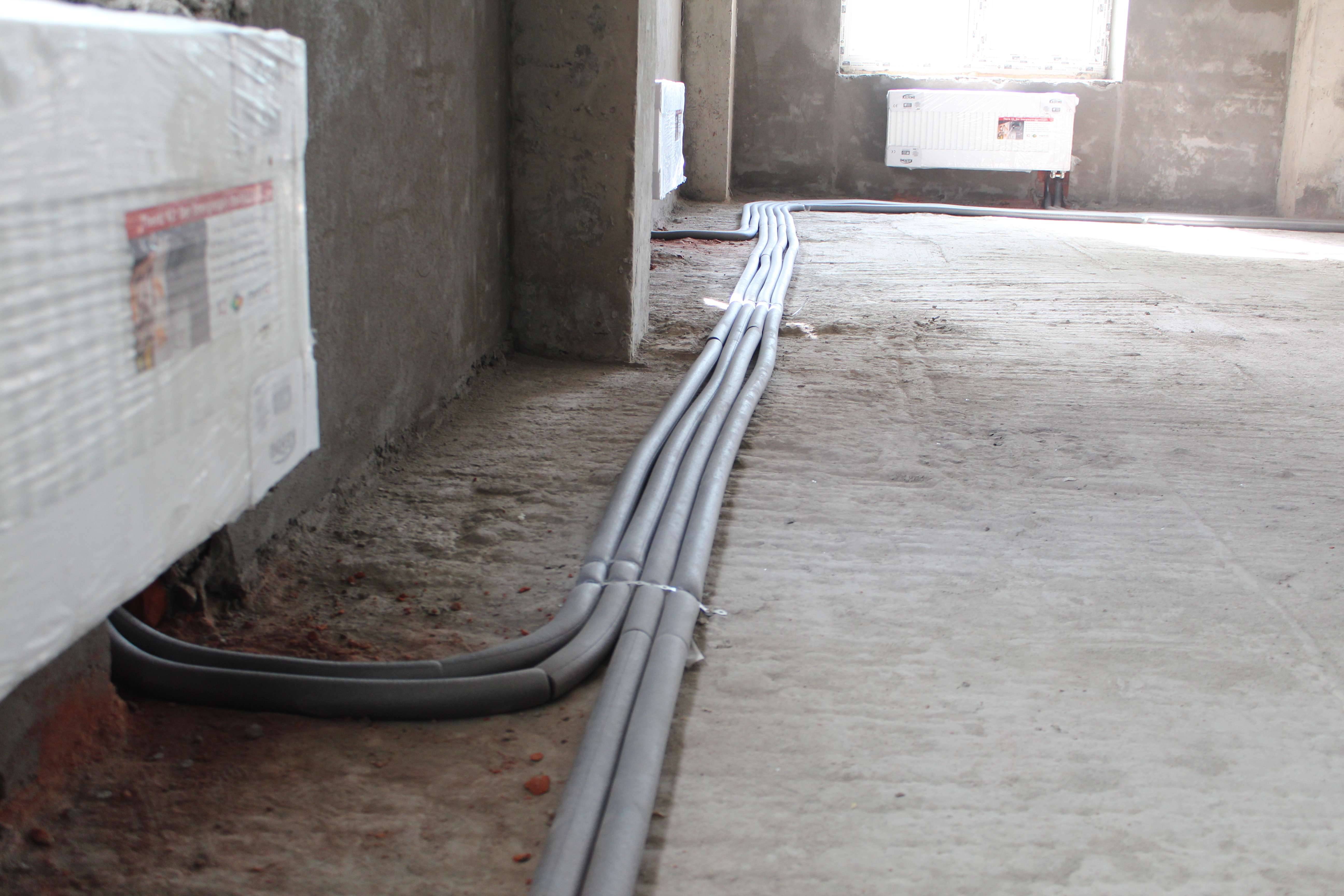

По сути, способов монтажа отопления в полу под стяжку два: открытый и скрытый. Каждый из них имеет свои плюсы и минусы.
Открытый способ
При открытом способе трубопровод идет по периметру помещения, соединяя радиаторы, которые, как правило, размещаются под оконными проемами. В старых домах чаще использовались металлические трубы, в современных предпочтение отдается пластику.
Использование пластиковых труб требует много креплений, что не всегда выглядит эстетично.
Скрытый способ
Скрытый способ подразумевает укладку трубопровода под поверхностью стен или пола, причем прокладка в стенах применяется сравнительно редко. Такая процедура будет неоправданно сложной: понадобится штробить стены и монтировать теплоизоляцию.
Самый популярный способ скрытой прокладки системы отопления – укладка труб в бетонную стяжку пола.
На черновой пол укладывается слой гидроизоляции, утепление и армирующая сетка. Трубопровод закрепляется сообразно выбранной схеме, после чего конструкция заливается бетонной смесью. Поскольку пол заливается уже после укладки труб, необходимость в трудоемком штробировании отпадает.
Другой бесспорный плюс заключается в правильном принципе распределения тепла. В классических схемах отопления радиаторы отдают тепло стенам, по которым оно перемещается в зону потолка, и лишь потом, сильно остывшим, попадает в жилую зону.
Здесь ситуация обратная. Максимальный уровень тепла в зоне пола, откуда нагретый воздух постепенно поднимается к потолку, что создает более комфортные условия для людей, находящихся в помещении, но при этом отопительная система, устроенная под стяжкой создает и свои неудобства.

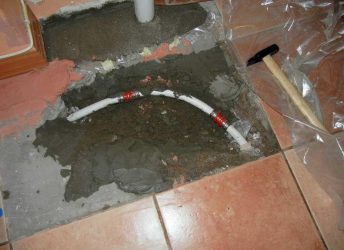

Как найти поврежденные трубы в теплом водяном полу
Для многих из нас автономная система отопления — действительно панацея, благодаря которой можно сделать комфортным и гостеприимным практически любой дом. Теплый водяной пол — один из самых удобных, эффективных и доступных способов обогрева жилого помещения. Несмотря на относительную простоту конструкции и понятную схему работы, даже такие системы отопления могут работать некорректно. Экстренные ситуации в этом случае возникают редко, однако часто довольно неприятны. Основная проблема, с которой сталкиваются владельцы частных домов и квартир в этой ситуации, — это повреждение водяного контура. Из-за нарушений технологических процессов и / или из-за механического повреждения трубопровода появляется течь.
Если в системе отопления обнаружены неисправности, значит, поломка полов с подогревом. Если видны следы протекания теплоносителя, снизилось давление в системе, необходимо срочно устранять ситуацию. В противном случае ситуация грозит новым капитальным ремонтом стяжки, реконструкцией напольного покрытия. Как найти поврежденные трубы водяного пола, какой алгоритм действий в подобной ситуации мы рассмотрим подробно.
