№2. Чугунные трубы для внутренней канализации
Несколько десятков лет назад особой альтернативы чугунным трубам не было, поэтому они массово встречаются в домах старой постройки. Сегодня чугун вытесняется пластиком, но все же еще используется. Такие трубы производят из серого чугуна методом центробежного литья. Чтобы защитить материал от коррозии и придать внутренней поверхности гладкость, трубы снаружи и внутри покрываются битумным составом. Диаметр чугунных труб колеблется в пределах 5-15 см, толщина стенки составляет 10-12 мм.
Преимущества чугунных труб:
- долговечность. Срок службы достигает 50 лет и нередко превышает этот рубеж. Некоторые данные говорят о долговечности в 90-100 лет;
- высокая прочность и устойчивость к деформациям. С другой стороны, материал плохо переносит ударные нагрузки;
- способность выдерживать долговременное воздействие горячих стоков (от стиральной или посудомоечной машины, например);
- стойкость к перепадам температур;
- устойчивость к огню;
- экологическая безопасность;
- неплохая звукоизоляция.
Наверняка, чугунные трубы так бы и остались в лидерах, если бы не существенные недостатки:
- стенки со временем зарастают отложениями. Всему виной шероховатость материала, которую даже битумным покрытием полностью нельзя ликвидировать. Процесс зарастания приводит к сужению просвета трубы и уменьшению ее пропускной способности. Тот, кто видел, как выглядит труба после долгих лет эксплуатации, никогда не забудет это жуткое зрелище;
- большой вес труб, что усложняет транспортировку;
- сложный монтаж, который объясняется не только большим весом, но и особенностями соединения участков труб. Чтобы канализационная система была герметичной, необходимо грамотно соединить элементы. Обычно используют метод конопатки или зачеканки с помощью каболки;
- подверженность процессам коррозии;
- высокая стоимость.
Для построения новой канализационной системы чугунные трубы сегодня не используются, но они могут понадобиться, когда происходит реконструкция уже существующих систем. На данный момент использование чугунных труб также обосновано при обустройстве наружных участков частных канализаций и внутридомовых стояков.
При выборе не мешает внимательно осмотреть изделия и простучать каждое из них. Таким образом несложно обнаружить трещины и прочие дефекты, которые образуются, когда процесс изготовления нарушается. Труба с браком не отличается длительным сроком эксплуатации. Для соединения чугунных труб выпускаются разного рода фитинги, заглушки и раструбы.
Почему выгодно эксплуатировать трубы из полиэтилена
Прокладка газопровода из синтетических полиэтиленовых труб обеспечивает транспортировку топлива не хуже, чем конструкции, изготовленные из прочного металла. Стальные трубы универсальны, поэтому используются для создания любого вида. Плиэтилен может быть задействован только для подземных систем. Популярен полиэтилен ввиду стоимости.
Достоинства:
- Стойко переносят агрессивное воздействие окружающей среды: перепадам температуры, появлению и распространению коррозии
- Легкий монтаж. Если возникает необходимость подогнать трубу посредством резки, то материал это позволяет
- Не нужно создавать дополнительную защиту от воздействия иных химических элементов
- Не проводит электрический ток, что позволяет сократить риск возникновения аварийной ситуации
- Благодаря гладким внутренним стенкам, увеличивается пропускная способность, сокращает вероятность возникновения засоров
- Вес конструкции на порядок меньше, чем металлический вариант, что облегчает транспортировкиу и хранения
- Средний срок эксплуатации составляет 50 лет.
Рис 8. Полиэтиленовые трубы Несмотря на выше перечисленные преимущества, есть ряд ограничений, которые надо учитывать перед выбором:
- Не рекомендуется использовать в регионах, где в холодный период времени температурных режим может опуститься ниже -45 градусов
- Если необходимо транспортировать газ в сжиженном состоянии
- В районах, где существует угроза возникновения землетрясений амплитудой выше 7 баллов
- Если планируется сконструировать надземную конструкцию
- Если он будет проходить поблизости автомагистрали или железнодорожных путей
- Когда планируется транспортировать газ из наружной или внутренней системы.
Альтернативным, хорошим вариантом является эксплуатация труб из стали. Если выполнять все требования и правила в процессе эксплуатации, этот материал надолго сохранит надежность и не подастся деформации. Стальные – это универсальный вариант, подходящий для любого вида систем.
Рис 9. Устройство полиэтиленовой трубы
Материалы
Канализационные трубы должна иметь следующие качества:
- Обладать прочностью при перепадах температуры;
- Отличаться устойчивостью к химически агрессивным средам, в том числе кислотным отходам и хлору (который повсеместно используется для очистки питьевой воды);
- Иметь продолжительный срок службы (в среднем это 20-25 лет).
Для изготовления канализационных труб в основном используется пластик, чугун, асбестоцемент, керамика и стеклопластик. Асбестоцементные и бетонные трубы известны своей долговечностью, но при этом их практически невозможно установить своими руками. Из-за большой массы для их монтажа используются специальные подъемные приспособления и механизмы, поэтому их в основном применяют для организации канализации в многоэтажных домах.
Керамика не только тяжелая, но и подвержена разрушению из-за перепадов температур. Кроме того, керамические трубопроводы очень хрупкие и плохо переносят ударные нагрузки. Они сейчас практически не используются, т. к. есть более практичные материалы.
Фото: керамические канализационные трубы
Чугунные трубы относительно легкие, если сравнивать их с бетонными или керамическими, но имеют низки срок службы. На металле откладываются минеральные соединения, присутствующие в воде, поэтому со временем трубы забиваются. Также при сильных морозах в них замерзает вода, что может послужить причиной нарушения герметизации канализационного трубопровода.
Чугунные канализационные трубы
Наиболее практичные – это пластиковые трубы. Существует несколько видов материала, который используется для прокладки канализации:
- Поливинилхлоридные или ПВХ;
- Полиэтиленовые – это ПЭ;
- Полипропиленовые или ПП.
Условно, чтоб легче было отличить трубы для наружной канализации и прокладки в земле, СНиП установили цветовые различия: для монтажа в грунте используются оранжевые коммуникации. Они отличаются более гладкой поверхностью внутри и толстыми стенками, способными переносить большие нагрузки.
Фото: гофрированные трубы из ПВХ
Выбирая пластиковые трубы, нужно обратить внимание на расчетный проект строительства. В нем в обязательном порядке указывается глубина монтажа коммуникаций. Чем глубже планируется канализация, тем прочнее должны быть строительные материалы
Специалистами рекомендуется использовать гофрированные полипропиленовые или полиэтиленовые трубы. Для их соединения нужно купить муфты, отводы, разветвители из такого же материала
Чем глубже планируется канализация, тем прочнее должны быть строительные материалы. Специалистами рекомендуется использовать гофрированные полипропиленовые или полиэтиленовые трубы. Для их соединения нужно купить муфты, отводы, разветвители из такого же материала.
Технология прокладки и правила сборки
Монтаж трубопровода из отдельных труб мерной длины или секций на лежаках над траншеей Прокладка газопроводных коммуникаций является непростым и трудоемким процессом, который проводится поэтапно и включает в себя несколько стадий. Обязателен подготовительный этап, включающий разработку проекта газопровода.
Проект должен разрабатываться только квалифицированными специалистами, на его основе в дальнейшем будет производиться монтаж. В проекте обязательно должны быть учтены особенности ландшафта и грунта того участка, на котором будут осуществляться монтажные работы, а также климатические условия местности.
Второй этап включает в себя непосредственно работы по установке газопроводной коммуникации. Далее выполняются пусконаладочные работы.
Заключающим этапом является контроль смонтированного газопровода. Необходимо испытать его на прочность и выполнить проверку герметизации всех элементов конструкции. Все гидравлические проверки можно проводить только после установки всех вспомогательных деталей.
Газопровод – взрывоопасное сооружение, поэтому в непосредственной близости нельзя производить никакого строительства. Для этого используются специальные столбики, которые отмечают охранную зону. Размер охранной зоны зависит от вида газопровода. В требующихся местах устанавливаются соответствующие предупреждающие знаки.
Основные выводы:
Проводить процесс монтажа должны только специально обученные люди
Газопровод – сооружение, создающее опасность. Для установки требуется строгое соблюдение техники безопасности, нарушение которой может привести к опасным последствиям. Подготовить необходимую техническую документацию для разрешения и установки газового оборудования. Проводить процесс проектирования и монтажа должны только специально обученные люди
Важно соблюдать все требования к материалам и составляющим газопровода
Укладка канализационных труб: актуальные требования
Что такое канализация и зачем она нужна?
Канализация — это система труб и сооружений, которые предназначены для сбора и выведения сточных вод и отходов из бытовых и производственных зданий. Система канализации является главным элементом любого современного города и дома.

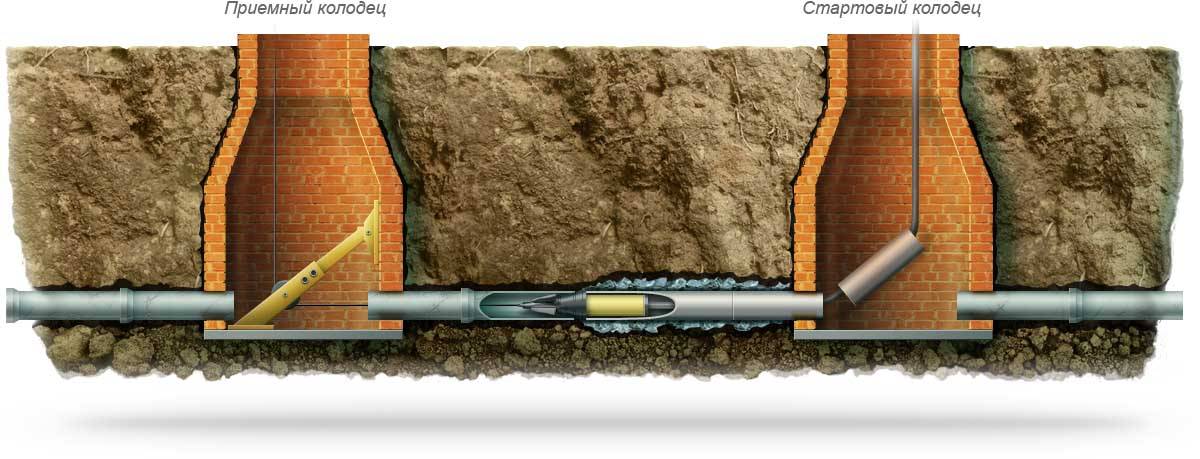

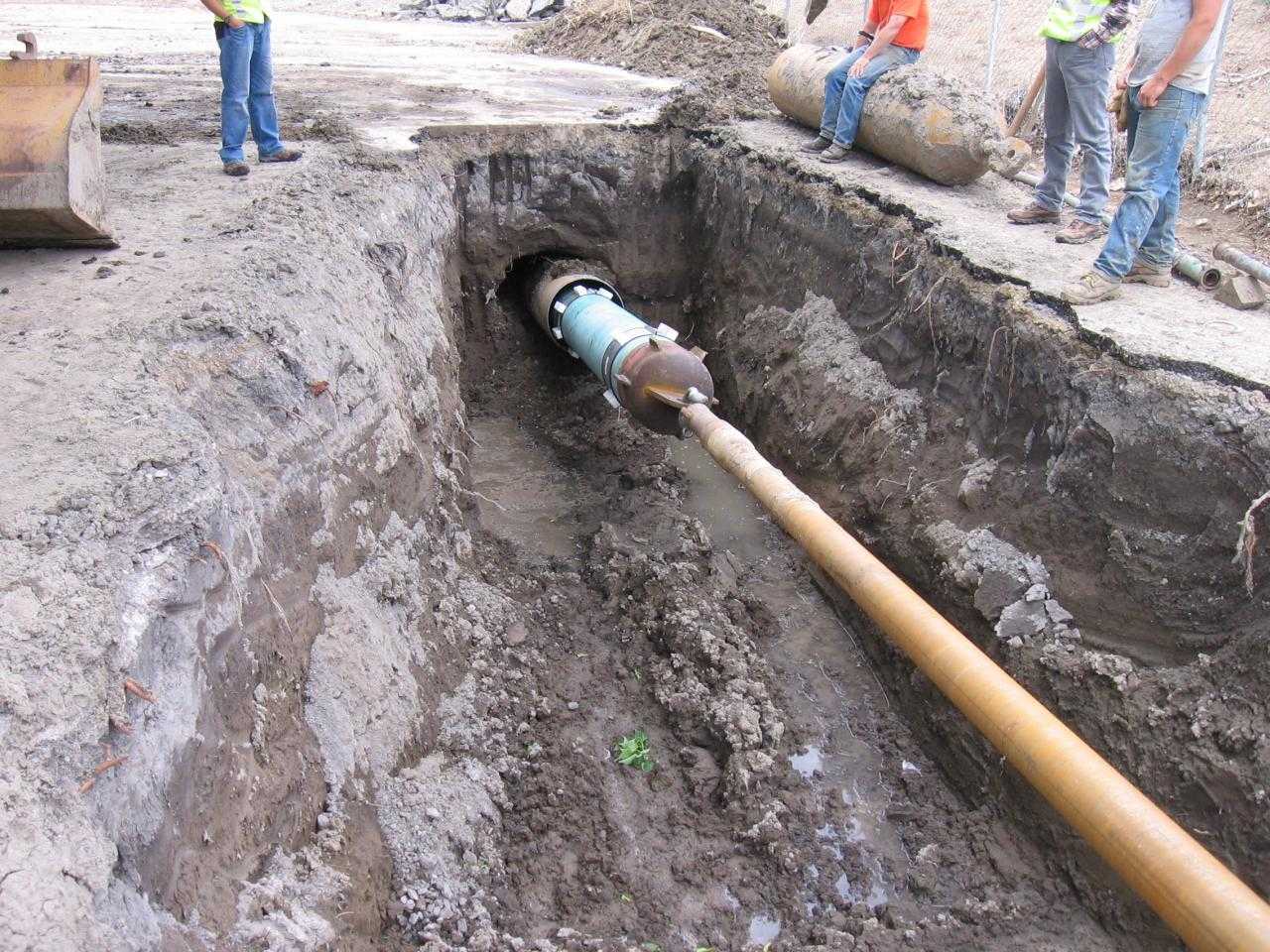

Как происходит укладка канализационных труб?
Укладка канализационных труб в траншею — это ответственный и трудоемкий процесс, требующий соблюдения ряда требований и норм. Главной задачей укладки канализационных труб является обеспечение безопасности и долговечности системы.
Для укладки труб используются специальные материалы и инструменты, которые позволяют обеспечить герметичность соединений и надежность системы. При укладке канализации необходимо учитывать грунтовые условия, глубину укладки, защитные слои и другие факторы.
Какие требования предъявляются к укладке канализационных труб?
- Надежность и герметичность соединений: все соединения труб необходимо выполнять максимально герметичными, чтобы предотвратить протечки и проникновение грунтовых вод.
- Глубина укладки: канализационные трубы должны быть уложены на минимальной глубине с учетом грунтовых условий и сезонных колебаний грунтовых вод.
- Защита от внешних воздействий: система канализации должна быть защищена от механических и агрессивных воздействий, которые могут привести к ее повреждению.
- Вентиляция и аэрация: чтобы предотвратить образование затхлого воздуха и обеспечить эффективное функционирование канализации, необходимо обеспечить систему вентиляцией и аэрацией.
Заказать укладку канализации
Наша компания предлагает профессиональные услуги по укладке канализационных труб. Мы обеспечиваем выполнение всех необходимых требований и норм, гарантируем высокое качество и надежность системы. Заказывайте укладку канализации у профессионалов!
Цели подсчета размеров
Создание траншеи под трубы – это трудовой процесс, который поддается измерению в различных единицах.
Расчет объема земляных работ необходим для того, чтобы определить:
- Объем вынутого грунта.
- Затраты рабочего времени для ручного труда и машино-часов (затраты могут считаться с учетом того, что после укладки трубопровода траншею понадобится закопать).
- Грузоподъемность транспорта, необходимого для вывозки излишков грунта.
Конечная задача – расчет общей суммы затрат с учетом зарплаты рабочих и оплаты аренды механизмов.
При расчетах учитывают дополнительные работы, такие как:
- выгрузка грунта в транспорт и вывоз его,
- установка крепления вертикальных стенок,
- засыпку,
- приведение местности в первоначальное состояние.
Определяющие факторы
Для того чтобы выяснить, на какой глубине прокладывать канализацию, нужно учесть несколько моментов, которые влияют на это значение.
Факторы, влияющие на уровень прокладки труб:
- отметка промерзания грунта в данной климатической зоне;
- диаметр наружного трубопровода;
- материалы, из которых изготавливаются части конструкции;
- рельеф участка, по которому проводится система;
- расстояние от отметки входа канализации в септик до поверхности земли.
Внимание! Перед началом выполнения работ по прокладке канализационных труб в частном доме рекомендуется выполнить схему внешнего и внутреннего участка канализационной системы с указанием уровня закладки канализационных труб. Схема внешнего участка должна выполняться с учётом расположения деревьев, строений, границ участка. Также на рисунке нужно указать водопровод
СНиП предусматривает минимальные расстояния от этих объектов до септика
Также на рисунке нужно указать водопровод. СНиП предусматривает минимальные расстояния от этих объектов до септика
Схема внешнего участка должна выполняться с учётом расположения деревьев, строений, границ участка. Также на рисунке нужно указать водопровод. СНиП предусматривает минимальные расстояния от этих объектов до септика.
Схема внешней канализации
Правила и пределы заглубления системы
Некоторые ошибочно полагают, что чем глубже канализация, тем эффективнее она будет работать. Однако это не так. Производительность системы от этого не увеличится, увеличится только стоимость укладки.
К тому же это усложнит обслуживание канализационной сети. А самая большая проблема может случиться, если из-за подъема или эрозии почвы трубы не выдержат его давления и лопнут.
При прокладке канализационных труб необходимо соблюдать нормы и правила, закрепленные в СНиП 2.04.03-85. Важный параметр, который необходимо учитывать при установке трубопровода, — это глубина его заглубления в землю.
Несмотря на то, что в нормативном акте не указаны четкие параметры глубины прокладки труб, в документе указывается, какие критерии являются решающими при прокладке канализационной сети.
Обычно в средней полосе России трубы прокладывают на глубине 0,8-1,4 м, чего вполне достаточно для эффективной работы канализационной системы (+)
Согласно СНиП, необходимо руководствоваться климатическими условиями, характерными для региона, в частности уровнем промерзания почвы и опытом эксплуатации канализационных сетей на данном участке.
Если нет информации о работе канализации, то минимальная глубина прокладки трубопровода должна быть на 30-50 см выше уровня промерзания.
При этом от поверхности земли до верха трубы должно быть расстояние не менее 70 см. Если линия проходит под бетонной площадкой или в местах движения, минимальные рекомендуемые значения глубины прокладки трубопровода следует увеличить до 0,9-1 м.
Кроме того, при устройстве внешней сети необходимо учитывать материал труб и состав грунта, так как глубина промерзания разных типов грунта неодинакова.
Суглинистые и суглинистые почвы на этом же участке промерзают меньше, чем мелкий песок и супесчаный суглинок. Самый высокий уровень промерзания имеет крупнозернистый и гравийный песок.
В таблице ниже показано, насколько различаются глубины промерзания разных типов почв в одном городе

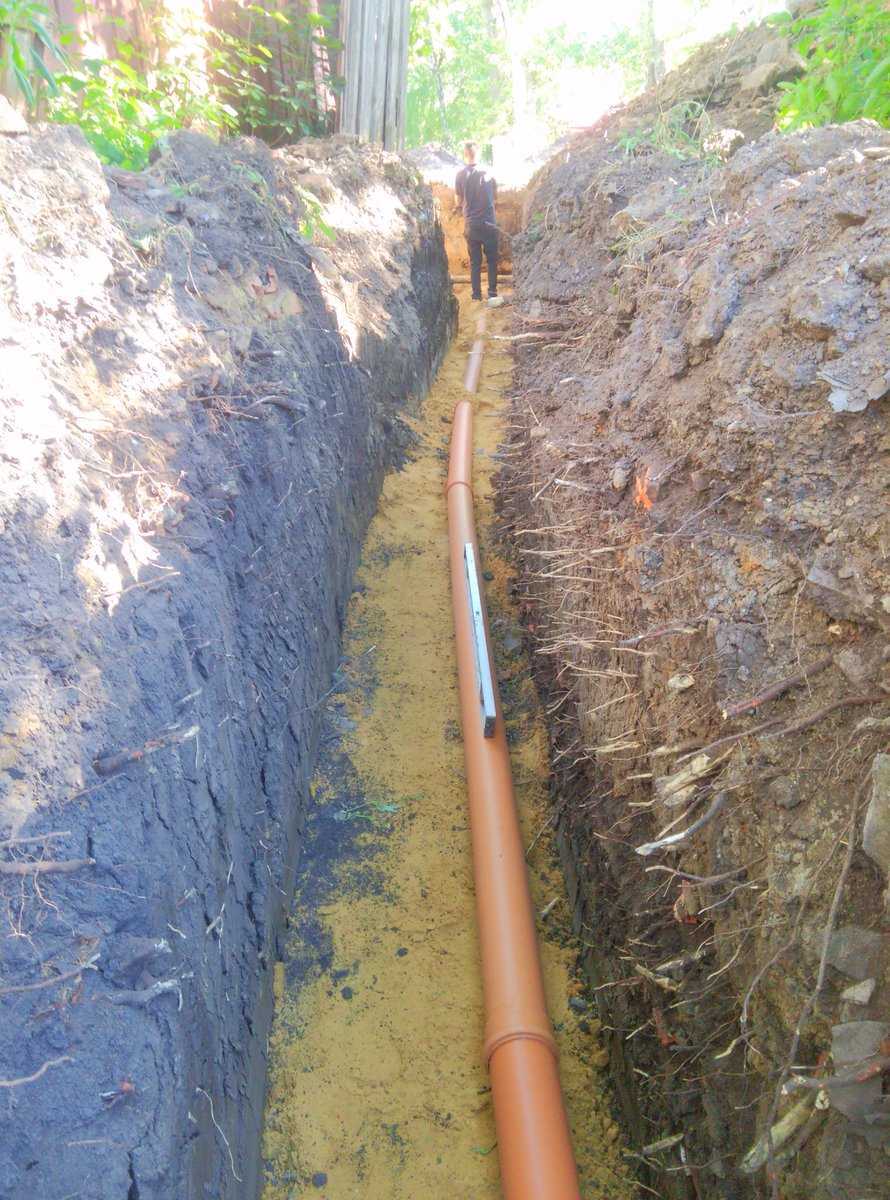

Земляные работы при строительстве наружной канализации
Сегодня при строительстве частного дома используют как машинные земляные работы, так и проведенные вручную:
- Проще всего, конечно, использовать спецтехнику. В этом случае, габариты траншеи определяются диаметром труб и необходимым уклоном. Так, если планируется использовать трубу, имеющую сечение 110 мм, то ширина траншеи должна составляет 600 мм, а о том, как определить необходимую глубину, рассказано выше.
- При наличии застройки на участки применение спецтехники может быть невозможным, поэтому земляные работы придется выполнять вручную. Габариты траншеи аналогичны. Глубина выкопанной траншеи должна быть на 50 мм больше, чем планируемый уровень укладки трубы, так как необходимо будет выполнить еще подсыпку из песка.

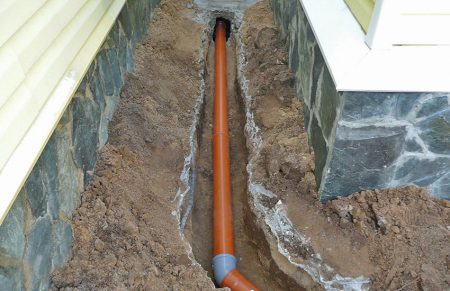

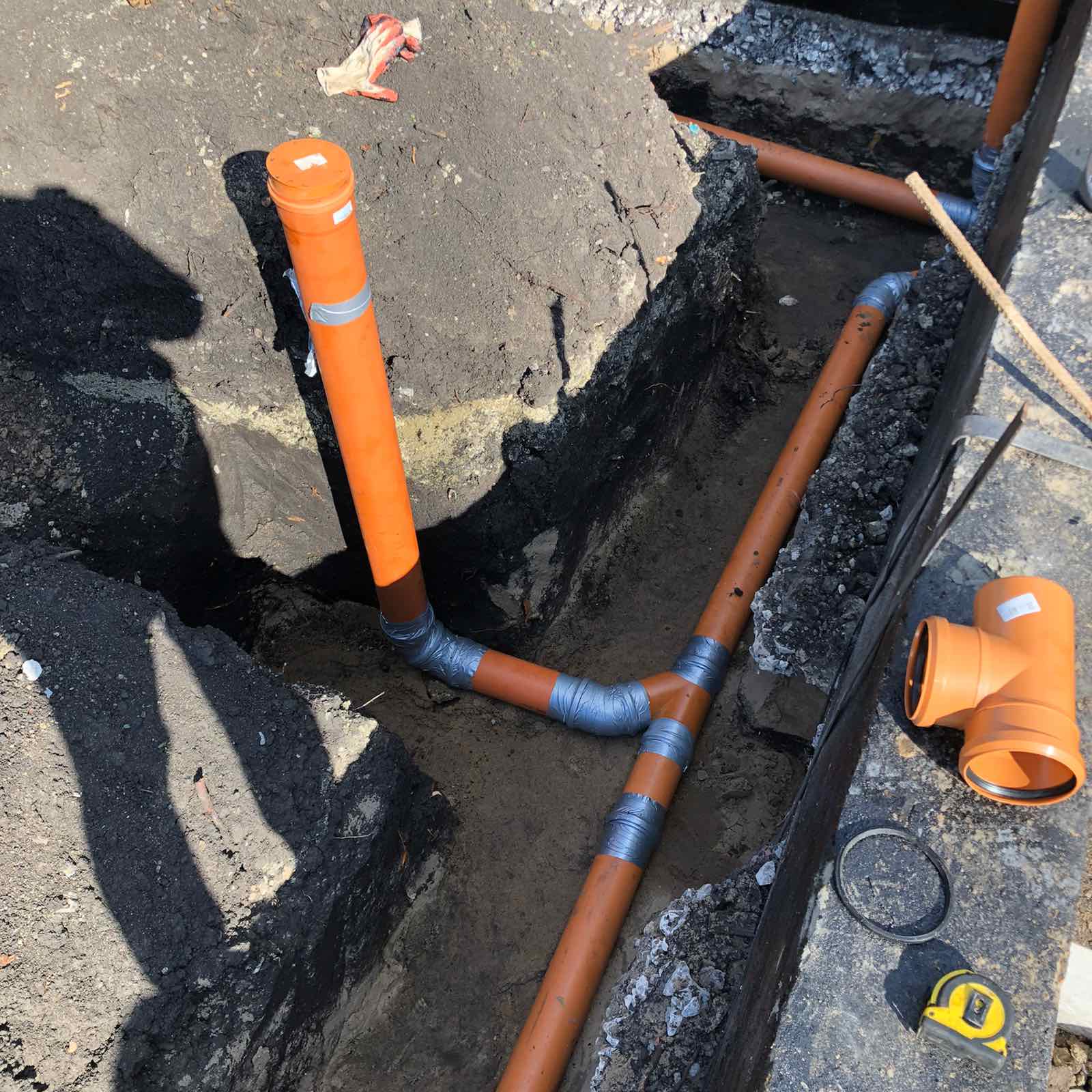

Этапы монтажа наружного трубопровода
- На дно траншеи засыпается песок (слой 50 мм) и уплотняется вручную;
- Подготавливают необходимые детали – трубы, фасонные части, уплотнители и пр.
- Прокладка начинается от фундамента. Как правило, отверстие для вывода канализации организуют еще в период строительства фундамента. Но если этого сделано не было, применяют метод алмазного сверления.
- Для получения более плотного соединения используют силиконовые смазку. Для этого смазывающий состав наносят на гладкий конец трубы и вставляют его в раструб, в который вставлен уплотнительный манжет.
- Если необходимо устроить поворот, то следует использовать плавные отводы – фасонные детали, предназначенные для сбора наружных сетей.
- Если длина трубопровода более 12 метров, то следует на поворотах установить ревизионные колодцы.
- После того как трубопровод собран, производят проверку уклона, а затем засыпают трубы песком.
- При засыпке труб трамбовку песка следует производить по бокам труб. Уплотнять песок следует послойно. Песок, расположенный над трубами, трамбовать не нужно.
- Высота песчаной засыпки должна составлять не менее 15 см над трубой. После чего можно приступать к окончательной засыпке траншеи грунтом. Грунт следует засыпать горкой, так как впоследствии неизбежно произойдет оседание земли.
Таким образом, решая, на какой глубине прокладывать канализацию, следует учитывать опыт строительства и использования канализационных сетей в районе постройки. Если выбрана минимальная глубина заложения канализации (менее 0,7 метра), не стоит пренебрегать мероприятиями по утеплению труб, а также по предохранению их от повреждения проезжающим транспортом (если трубопровод проходит под проезжей частью).
Таблицы размеров и госты труб
После выбора материала, необходимо особое внимание размерам коммуникаций. Диаметры для внутренней и внешней прокладки сведем в общую таблицу:. Диаметры для внутренней и внешней прокладки сведем в общую таблицу:
Диаметры для внутренней и внешней прокладки сведем в общую таблицу:
| Тип сети | Наружный диаметр, мм | Внутренний диаметр с минимальной толщиной стенки, мм | Минимальная толщина стенки, мм | Внутренний диаметр при максимальной толщине стенки, мм | Максимальная толщина стенки, мм |
| Внутренняя | 32 | 30 | 1,0 | 28,40 | 1,80 |
| 40 | 38 | 1,0 | 36,40 | 1,80 | |
| 50 | 47,4 | 1,30 | 46,40 | 1,80 | |
| 75 | 71,2 | 1,90 | 70,40 | 2,30 | |
| 90 | 85,6 | 2,20 | 84,40 | 2,80 | |
| 110 | 104,6 | 2,70 | 103,20 | 3,40 | |
| Наружная | 125 | 118,6 | 3,20 | 117,20 | 3,90 |
| 160 | 153,6 | 3,20 | 150,20 | 4,90 | |
| 200 | 192,2 | 3,90 | 187,60 | 6,20 | |
| 250 | 240,2 | 4,90 | 234,60 | 7,70 | |
| 315 | 302,6 | 6,20 | 295,60 | 9,70 | |
| 400 | 384,6 | 7,70 | 375,40 | 12,30 | |
| 500 | 480,4 | 9,80 | 469,40 | 15,30 | |
| 630 | 605,4 | 12,30 | 591,40 | 19,30 | |
| 800 | 769,2 | 15,40 | 751,0 | 24,50 | |
| 1000 | 960,8 | 19,60 | 938,80 | 30,60 | |
| 1200 | 1151 | 24,50 | 1126,80 | 36,60 |
Для наружных канализационных сетей оптимален диаметр от 160 до 500мм, для внутренней — от 32 до 110мм.
ГОСТы:
- ГОСТ 22689.2-89 —полиэтиленовые трубы и фасонные части;
- ГОСТ 18599, ГОСТ 32413, 51613 — трубы ПВХ;
- ГОСТ 6942-98 — изделия из чугуна;
- ГОСТ 32414-2013 — полипропилен.
На какую глубину закапывать канализационную трубу
Если было принято решение самостоятельно создавать систему канализации в своем доме, то нужно учесть множество нюансов. Нужно предварительно подготовиться к работе, изучив теоретический материал.
Сегодня специалисты разработали множество новых идей для прокладки канализационных труб. Те методы, которые использовались тридцать или даже двадцать лет назад, сегодня никому не интересны. Они являются морально устаревшими. Раньше считалось вполне нормальным явлением иметь туалет на улице.
Но в данное время это просто нетерпимо даже в селах. Нужно сразу сказать, что можно нанять профессионалов, которые выполнят все работы за вас. На сегодняшний день люди стараются сэкономить средства. Поэтому все работы будем выполнять своими руками.
Септик готовый к установке
Самый лучший вариант – это использование септика. Его устанавливают в заранее подготовленную большую яму, которую называют котлованом
Важно, чтобы септик располагался не ближе, чем пять метров к дому. Минимально допустимая глубина погружения септика – полтора метра. Для того чтобы септик не разрушился от давления грунта по бокам, в некоторых случаях для надежности создают стены по принципу саркофага
Используется опалубка из бетона. Такая конструкция также защищает септик от воздействия грунтовых вод, которые могут навредить всей конструкции
Для того чтобы септик не разрушился от давления грунта по бокам, в некоторых случаях для надежности создают стены по принципу саркофага. Используется опалубка из бетона. Такая конструкция также защищает септик от воздействия грунтовых вод, которые могут навредить всей конструкции.
От того, насколько глубоко будет расположен септик, зависит глубина прокладки канализационной трубы, которая выводится из дома
Очень важно, чтобы канализационная труба от дома до септика не была усложнена поворотами в виде колен или изгибов. Самый лучший вариант – прямая без изгибов труба. Важным фактором является глубина промерзания грунта
В каждом регионе эта глубина может быть разной. Потому не помешает обратиться к специалистам, которые подскажут глубину промерзания почвы в самые холодные месяцы года в вашем регионе. В противном случае зимой канализация может не проходить из-за того, что трубы промерзнут. Однако стоит заметить, что нельзя прокладывать трубу меньше, чем на 70 сантиметров от поверхности. Чаще всего труба прокладывается на глубине полуметра. Данное условие актуально, если сверху не будет никакой дороги или снег не будет убираться на том участке
Важным фактором является глубина промерзания грунта. В каждом регионе эта глубина может быть разной. Потому не помешает обратиться к специалистам, которые подскажут глубину промерзания почвы в самые холодные месяцы года в вашем регионе. В противном случае зимой канализация может не проходить из-за того, что трубы промерзнут. Однако стоит заметить, что нельзя прокладывать трубу меньше, чем на 70 сантиметров от поверхности. Чаще всего труба прокладывается на глубине полуметра. Данное условие актуально, если сверху не будет никакой дороги или снег не будет убираться на том участке.
И есть еще один очень важный момент. Не стоит думать, что трубу нельзя закапывать выше уровня промерзания. И вот почему. Например, если расстояние от дома до септика составляет пятнадцать метров. Уклон, как известно, должен быть примерно три сантиметра на один метр трубы. К этому значению прибавляется начальная глубина укладки трубы. Здесь даже не стоит считать глубину, на которую придется закопать септик. Тут потребуется экскаватор, который должен копать котлован пятиметровой глубины. А что если при работе будет вскрыто подводное течение? Яма просто будет наполняться водой, а канализация останется в септике. К тому же существуют требования государства касательно установки септика.
Запрещается нарушать водные каналы и загрязнять окружающую среду. В конце концов, придется потратить много денег на выполнение сложных работ.
В такой ситуации уместно позаботиться о качественном утеплении трубы, чем зарывать ее на немыслимую глубину. Да и нужно сказать, что промерзание канализационных труб случается крайне редко – в сильные морозы. В основном же канализационные стоки имеют достаточную температуру, чтобы не замерзнуть по пути от дома к септику.
