Как проложить кабель в земле

Прокладка кабеля в земле

Часто встает вопрос перед хозяевами частных домовладений можно ли прокладывать силовой кабель под землей? Какой провод лучше использовать? Какие нормы следует соблюдать? Главный способ прокладки электролиний к частому дому, даче являются — воздушный либо подземный.

Для передачи электроэнергии к пункту потребления применяется такой метод, как прокладка кабеля в земле. Это экономичный вариант монтажа электролиний. Преимуществом такого способа является – скрытность проводки, что не портит внешний вид здания, провода не схлестываются при ветре, при перемещении негабаритных грузов провода не помешают.

Ну и как бонус — охлаждение кабеля в земле, что предотвращает его перегрев и повреждение.

Плюсы при использовании данного метода прокладки

Прокладка проводов и кабелей в земле имеет множество преимуществ. При монтаже данной проводки необходимо соблюдение специального технологического процесса. Можно выделить такие преимущества:

• Экономичность, стоимость работ не будет превышать стоимость используемых материалов. Наиболее приемлемый вариант, в сравнении с прокладкой воздушной линии, на которую необходимо специальное согласование, дополнительные материалы, техника;
• Во избежание повреждения кабеля делается не глубокая траншея и не потребуются материальные и другие средства на обслуживание линии;
• Возможность провести прокладку кабеля своими руками не прибегая к помощи монтажников и не привлекая спецтехнику в виде вышки;
• Место проводки скрыто от взора, поэтому не портит внешний облик местности;
• Данный метод позволяет использование электрического высоковольтного кабеля разнообразного сечения, без применения усилений подвесных устройств.

Правила, которые обязательно соблюдать для прокладки провода под землей

Монтаж выполняются с соблюдением ПТЭЭП а так же ПУЭ не зависимо от назначения и типа используемого провода. Должны соблюдаться следующие пункты:

• Кабель укладывается на глубине 70 см и более. Если линия электропередачи короткая (менее 5 метров) и кабель имеет защиту в виде трубы, то допускается прокладка на 50–ти сантиметровой глубине;
• Не допустима прокладка проводки под фундаментом строения. От фундамента следует отмерить минимум 60 сантиметров для монтажа линии. Если тянется провод из одного строения в другое через фундамент то его необходимо защищать стальной трубой.Такая защита обязательна поскольку любой кабель подвержен всевозможным вредоносным воздействиям;
• Расстояние в траншее между проводами, как правило не менее 10 сантиметров. Исходя из этого рассчитывается размер траншеи;
• Он деревьев на участке при прокладке кабеля стоит отступать 2 метра не менее, отступ от кустарника необходим -75 см. Данные правила возможно нарушить, если присутствует дополнительная защита, например, в виде трубы из стали;
• От коммуникаций таких, как канализация, водопровод необходимо сделать дистанцию -1 метр и более, от газопровода -2 метра и более;
• Если в траншеи пересекаются кабели, то следует изолировать их друг от друга земляной прослойкой, размером — 50 см и более;
• Если используется подземный способ проводки, то провод следует выбирать бронированный, специально предназначенный для этих целей. Это необходимо для создания защиты от влияния физических воздействий и подземных вредителей;
• При укладке с применением лебедки , которая разматывает барабан, необходимо оснащение механизма ограничителем.В таком случае возможен монтаж змейкой, тогда линия не будет иметь натяжку;
• При необходимости проведения соединения электрического провода самостоятельно применяются муфты из металла. Данные способ соединения дает хороший контакт на длительный срок;
• Для дополнительной защиты силовой линии применяют трубу асбоцементную либо специальную конструкцию из кирпича;
• После укладки проводки сверху прокладывают сигнализационную ленту с обозначением и предупреждением об электропроводке.

Выбор электрокабеля для проводки под землей

В подземной проводке применяются виды бронированных кабелей — ВБ 6ШВ, а так же ВБ6ШВнг данные изделия имеют защиту из стали. Такой вариант устойчив к механическим повреждениям и не даст грызунам повредить проводку.

Имея такую защиту, кабель прослужит долгие годы. Бронированный кабель прокладывается без трубопровода, но применение трубы рекомендуется во избежание повреждения проводки сотрудниками гос.

организаций в процессе проведения работ.

Электропровод для прокладки в грунте следует выбирать, учитывая необходимую мощность потребителей объекта. Например:

Как проложить кабель под дорогой и какие требования нужно учитывать

Монтаж кабельной линии на улице разделяют на воздушные линии и прокладку под землей. Если с воздушными линиями всё понятно – кабели прокладывают на опорах или в кабельных галереях на лотках, то с подземной линией всё обстоит немного сложнее. Особенно, если приходится это делать под дорогой. Разница в том, что так на проводник действует не только вес грунта, но и еще проезжающий поток транспорта. Давайте рассмотрим общие правила подземного монтажа, а потом разберемся, как осуществляется прокладка кабеля по дорогой.

Какой кабель можно использовать

Нельзя применять обычные варианты кабельной продукции, применяемой в электропроводке, типа АВВГ, ВВГ, ПУНП, ПУГНП и прочие. Они разрушаться в земле, если их не проложить в трубах. Изоляция этих проводников не предназначена для защиты жил от разрушающего механического и химического воздействия. Для прокладки кабеля под дорогой нужно использовать защищенную продукцию, типа:

• ААБл, ААБ2л;
• ААШв, ААШп;
• АСБ;
• ААПл, ААП2л;
• АСПл;
• АВБбШв, АВБбШп, АПвБбШв.

Для регионов, где бывают сильные морозы (крайний север) используют ПвКШп.

Основные требования описаны в главе 2.3 ПУЭ, п.2.3.83-2.3.101

Варианты защиты кабеля под дорогой

Прокладывая кабель под дорожным покрытием, избегайте расположение линии возле деревьев – от них нужно отступить на радиус 2 м, а вокруг кустарников можно уменьшать до 0,75 м (п. 2.3.87). Если не получается отступить такое расстояние, проложите его ближе, но расположите внутри металлической трубы. Стоит также избегать мест с повышенной нагрузкой на грунт, это различные стоянки, дороги, подъезды. Их нужно обходить по периметру. Как именно прокладывают под дорогой, мы поговорим позже.

Если мест с повышенной нагрузкой избежать не получается, то нужно использовать трубы, например гладкую трубу ПНД, гофрированную трубу или асбестоцементную трубу, их называют футлярами. Если вредных факторов нет, можно укладывать линию без труб.

Кабель прокладывают в траншее, её копают глубиной 70-80 см. Если кабель прокладывают один, то её ширина – 20-30 см. Если линий несколько – между ними должно быть расстояние в 10 см. Дно траншеи подсыпают подушкой из песка высотой 10 см. При её засыпке из грунта нужно удалить все камни, мусор, кирпичи, другие острые и опасные предметы. Их наличие в грунте может проколоть изоляцию.

Не нужно натягивать кабель, его нужно проложить свободно, волнами, как изображено на картинке:

Нужно предусмотреть возможные в будущем земельные работы. Чтобы при копке не повредить линию, стоит уложить сигнальную ленту, например такую:

Избегайте соединений проводника под землей, это нужно делать в специальных муфтах. Если у вас нет навыков по монтажу таких муфт, не стоит делать этого самостоятельно, по возможности постарайтесь сделать монтаж без соединений – цельным кабелем.

В любом случае лучше использовать защитную трубу любого типа, в качестве дополнительной защиты, это повысит надежность линии. К тому же, таким способом можно прокладывать ВВГ и подобные марки, для не слишком ответственных электроустановок. Как вариант можно использовать гофру, в ней есть зонд (металлическая проволока), для протяжки проводов. Если его нет, то протолкнуть мягкий провод большой длины не получится.

Методы прокладки линии под дорожным покрытием

При подключении участка, допустим дачи, к электричеству иногда случается так, что опоры с электрическими линиями находятся на противоположной стороне дороги. Как протянуть электричество в дом в таком случае? Начнем с того, что самовольно прокладывать линию под дорогой вы не имеете права, это нужно согласовывать с администрацией города или поселка или другим ответственным органом.

Первый вариант прокладки кабельной линии под дорогой простой и не требует разрушения асфальта. Его называют бестраншейная прокладка, метод прокола или метод ГНБ. Расшифровывается как «горизонтальное направленное бурение». Технология заключается в том, что почву под дорогой бурят специальными установками, таким образом, избегают вскрытия поверхности асфальта. Его применяют для прокладки коммуникаций под железной дорогой, под водоемами, под зданиями.

Второй вариант проще, но ведет к определенным разрушениям. Нужно выкопать траншею, сняв верхний слой асфальта.

Напоследок рекомендуем просмотреть видео, на котором показывается, как проложить кабель под дорогой самостоятельно:

Материалы по теме:

Кусковое соединение

Для прокладки лучше использовать цельный кабель, но если нет возможности найти отрезок провода нужной длины, соединять два провода лучше на поверхности земли, внутри герметичной монтажной коробки. Такое соединение легко обслуживать, а при необходимости – переделывать. Помещать его в самодельную муфту и закапывать в землю не рекомендуется – контакт будет быстро нарушаться, и для его восстановления траншею каждый раз придется раскапывать.

Для сравнения на видео показано изготовление полноценной муфты, которую можно прятать под землю:

Требования к электромонтажным работам

Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, рекомендуем учитывать следующие ограничения согласно правилам ПУЭ, СНиП и ГОСТ при электромонтажных работах:

Глубина заложения кабеля в земле должна быть не менее 70 см. Если длина подземной линии будет менее 5 метров и при этом электропроводка будет дополнительной защищена трубой, допускается прокладывать проводник на глубине 50 см, как показано на картинке.

Под фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане (либо другой постройке) через фундамент, обязательно защитите транзитную силовую линию стальной трубой.
Расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина технологической канавы.
От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. Если Вы дополнительно организуете защиту кабельной линии трубой, этим правилом можно пренебречь.
Расстояние от водопровода и канализации должно быть свыше 1 метра, а от газовой трубы – не менее 2 метров.
Если не обойтись без пересечения кабельных линий в траншее, отделяющий слой земли должен быть от полуметра.
Сам проводник должен быть бронированным, специально предназначенным для прокладки под землей. Бронирующий слой необходим для защиты электропроводки от грызунов и механических повреждений.
Если Вы решили проложить кабель с помощью специальной лебедки, которая раскручивает барабан, механизм нужно дополнительно оснастить ограничителем (СНиП п.3.58). Ограничивающее устройство позволяет выполнить прокладку проводника с запасом (змейкой), чтобы не было натяжки линии.
Если нужно самостоятельно выполнить соединение электрического кабеля под землей, используйте специальные муфты, как показано на фото.

Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать асбоцементную трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже)

Использовать пустотелый кирпич категорически запрещается.

Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».

Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.

Прокладка кабеля под землей

Специальные требования к кабельному хозяйству электростанций, подстанций и распределительных устройств.

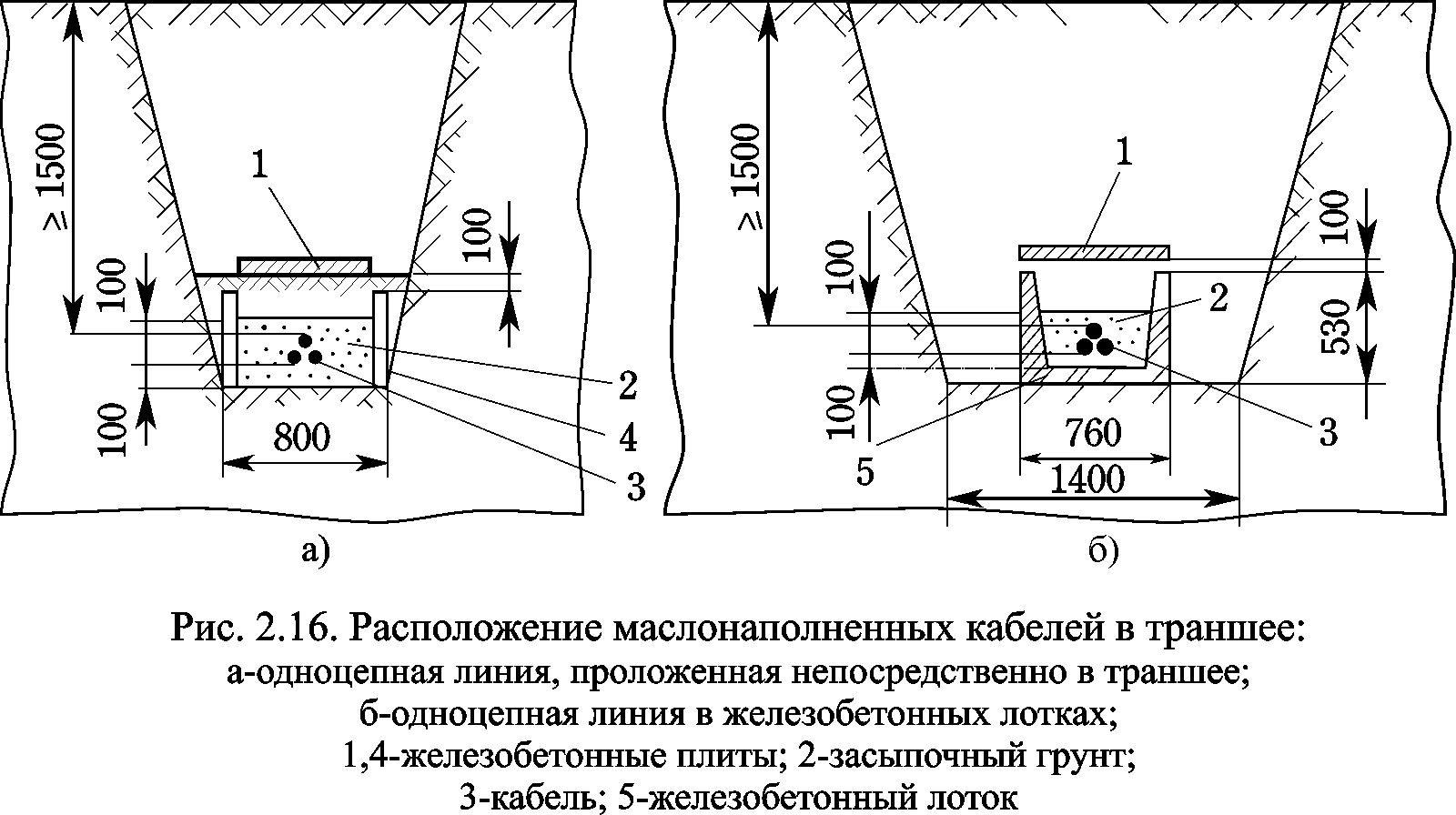

Прокладка кабельных линий в земле.

Прокладка кабельных линий в кабельных блоках, трубах и железобетонных лотках.

Прокладка кабельных линий в кабельных сооружениях.

Прокладка кабельных линий в производственных помещениях.

Подводная прокладка кабельных линий.

Прокладка кабельных линий по специальным сооружениям.

Глава 2.4 воздушные линии электропередачи напряжением до 1 кв.

Согласована с Госстроем СССР 1 октября 1973 г.; утверждена Главтехуправлением Минэнерго СССР 25 сентября 1975 г. Внесены изменения Решениями Главтехуправления Минэнерго СССР № Э-9/79 от  26 июня 1983 г. и Э-18/79 от  26 октября 1979 г.

Область применения, определения.

Общие требования.

Расчетные климатические условия.

Провода, арматура.

Расположение проводов на опорах.

Изоляция.

Защита от перенапряжений, заземление.

Опоры.

Габариты, пересечения и сближения.

Глава 2.5 воздушные линии электропередачи напряжением выше 1 кв.

Согласована с Госстроем СССР 26 июля 1976 г.; утверждена Главтехуправлением Минэнерго СССР 24 июня 1977 г. Внесены изменения Решением Главтехуправления Минэнерго СССР № Э-5/83 от  21 июля 1983 г.

Область применения, определения.

Общие требования.

Климатические условия.

Провода и грозозащитные тросы.

Расположение проводов и тросов и расстояния между ними.

Изоляция.

Защита от перенапряжений, заземление.

Арматура.

Опоры.

Прохождение вл по ненаселенной и труднодоступной местности.

Прохождение вл по лесным массивам, зеленым насаждениям, пахотным и культурным землям.

Прохождение вл по населенной местности.

Пересечение и сближение вл между собой.

Пересечение и сближение вл с сооружениями связи, сигнализации и радиотрансляции.

Пересечение и сближение вл с железными дорогами.

Пересечение и сближение вл с автомобильными дорогами.

Пересечение и сближение вл с троллейбусными и трамвайными линиями.

Пересечение вл с водными пространствами.

Прохождение вл по мостам.

Прохождение вл по плотинам и дамбам.

Сближение вл с водоохладителями.

Сближение вл со взрыво- и пожароопасными установками.

Пересечение и сближение вл с надземными и наземными трубопроводами и канатными дорогами.

Пересечение и сближение вл с подземными трубопроводами.

Сближение вл с нефтяными и газовыми факелами.

Сближение вл с аэродромами.

Далее     Назад

Правила и ГОСТ

Однако помните главное – ни один нормальный энергетик или инспектор энергонадзора никогда не примет у вас такую работу. Более того, не позволит подать напряжение на этот потенциально опасный участок сети, выполненный с нарушениями.

Безусловно, если вам нужно проложить СИП под землей от уже подключенного к электроснабжению дома до соседнего гаража или пристройки, никто вам не может запретить этого сделать.

Для самого себя, вы вольны изощряться как угодно. Никто вас за это не накажет и даже не выпишет штраф. Это будет только ваше дело до одного рокового момента, пока кого-нибудь не убьет или покалечит из посторонних

Что будет причиной тому – ток утечки или шаговое напряжение не важно

Как только соответствующие органы начнут искать причину, будут подняты все нормативы и документы на которые вы наплевали или считали не обязательными, либо попытались их обойти своими инновациями и доработками.

А правила говорят следующее:

Поэтому если вы электрик который выполняет работу по найму, никогда не идите на поводу у заказчика. Отвечать в конечном итоге придется именно вам.

Никто не будет обращать внимание на тектонические сдвиги пластов земли, или большое нашествие грызунов, либо аномальное затопление участка из-за дождей или паводка. Когда следователь поймет, что причина несчастного случая – несоответствие технологии применения СИП, то вцепится в это моментально

Если же вы сделаете все по правилам, с соблюдением действующих норм, то и претензий к вам не будет. Тут уже встанет вопрос не о монтаже, а о правильной эксплуатации кабеля в течении всего периода его работы с момента подключения.

Несчастный случай с посторонними или лично с вами, это конечно же крайний вариант последствий укладки СИП в землю. Чаще всего происходит следующее:

• изоляция провода со временем стареет и разрушается
• вода так или иначе попадает в трубу, в которой проложен СИП
• появляется небольшая, но постоянная утечка тока
• счетчик начинает мотать почему то немного больше киловатт чем обычно, а вы все это оплачиваете
• прибавьте сюда еще и падение напряжения на несколько дополнительных вольт
• чем больше протяженность провода, тем вероятнее такой исход. И тем больше денег за не потребленную электроэнергию вы будете платить.

Иногда просто исчезает напряжение вследствие обрыва или нарушения контакта. При этом простое пропадание света это только полбеды от повреждения. Чаще всего, многие из таких аварий сопровождаются утечками тока по оболочке и последующими за ними пожарами.

И если в бронированном кабеле внешняя оболочка заземляется, и тем самым обеспечивается его защита, то в проводе СИП попросту и заземлять нечего.

К тому же не всегда получается произвести идеальный монтаж и прокладку сетей под землей.

Обязательно в процессе работ придется протягивать провода через узкие отверстия, проходить изгибы и повороты и риск хоть как-то повредить и поцарапать провод без внешней оболочки очень велик.

В будущем именно это место и будет самым слабым звеном в электрической цепи. Кабель в отличие от СИП, изначально изготавливается с необходимой стойкостью к механическим воздействиям, обусловленной прокладкой в грунтах, трубах и блоках.

В общем, подводя итог всему вышесказанному можно сделать однозначный вывод – прокладка провода СИП под землей категорически запрещена. Не нужно придумывать дополнительные виды защит, чтобы обойти этот запрет. Просто изначально грамотно планируйте закупку материалов и используйте их по своему прямому назначению.

Техника безопасности

При монтаже кабеля соблюдают следующие правила:

1. Разгрузку барабана с кабелем производят с помощью грузоподъемной техники.
2. При его перекатке принимают меры по предотвращению захвата одежды монтеров выступающими частями.
3. Барабан перемещают только по горизонтальной поверхности, находиться на его пути запрещено.
4. При перекатке бобины не приближаются к траншее ближе 1 м.
5. Кабель разматывают, надев брезентовые рукавицы.
6. Проводник переносят на плече, обращенном в сторону траншеи; все работники должны находиться по одну сторону от него.
7. Максимально допустимая нагрузка на 1 рабочего – 35 кг.
8. Наткнувшись при рытье траншеи на коммуникации, не обозначенные на плане, работы приостанавливают и приступают к поиску владельца или эксплуатирующей организации.

В местах поворотов трассы запрещено стоять внутри угла, поддерживать кабель или тянуть его вручную. Здесь устанавливают специальные ролики.

Испытания кабельной изоляции с применением мегаомметра имеет право проводить только сертифицированный монтер. Это связано с тем, что в процессе работы данный прибор генерирует напряжение до 2500 В. После проверки нужно разрядить кабель на землю либо закоротить его жилы.

Технология укладки своими руками

Вот мы и подошли к основному вопросу статьи, в котором рассмотрим, как правильно проложить электрический кабель в земле своими силами. Чтобы инструкция была удобной и понятной, предоставим ее поэтапно.

1. Начертите схему прокладки проводки в траншее, на которой отметьте точное расстояние от дома, садовых построек и насаждений, согласно нормативным документам. Если подземный электромонтаж будет использоваться для подключения уличного освещения на даче, обязательно укажите места установки фонарей.
2. Разметьте территорию дачного участка колышками и веревкой, после чего раскопайте траншею согласно разметке. После земляных работ уберите из подготовленной траншеи камни, возможные осколки стекла либо куски металла, которые могут в дальнейшем стать причиной повреждения электропроводки под землей. Сразу же установите опоры освещения, если это требуется.

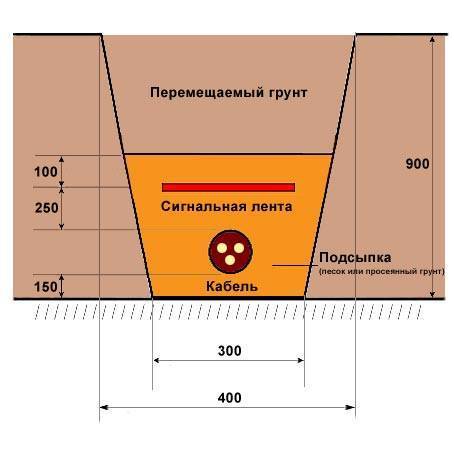

3. На утрамбованном дне сделайте равномерную подушку из песка или мелкого грунта, предварительно очищенного от мелких камней, осколков стекла, кирпичей и других предметов, которые могут повредить изоляцию.
4. Проложите проводник в земле, как показано на фото. Для прокладки электропроводки в траншее рекомендуется использовать кабель АВБбШв с алюминиевыми жилами либо более дорогой вариант – ВБбШв, с медными жилами, либо ВВГ-нг-LS, в случаях описанных выше.
5. Проверьте готовую кабельную линию с помощью мегомметра, который определит наличие повреждений изоляции и утечек под высоким напряжением (измерит сопротивление изоляции). Не забудьте разрядить кабель на землю или закоротив жилы после измерений сопротивления.
6. Используйте трубу, следуя описанным выше правилам и рекомендациям. Если нужна прокладка в трубе (глубина 50 см, раскопки часто происходят, прокладка под деревом и т.д.), то используйте ПНД, ПВХ, стальные или асбоцементные трубы. Последний тип труб разрезают вдоль на две части, делая из них подобие пенала, после этого укладывают провод. Такая технология позволит быстро освободить электропроводку при ее ремонте.
7. Сфотографируйте сеть из траншей, чтобы знать, где точно проходит кабель в земле на садовом участке. Кстати, чертеж лучше тоже сохранить, т.к. на нем есть обозначения всех расстояний при прокладке линии от дома, ограждения и т.д.
8. Засыпьте траншею песком или мелким грунтом, очищенным от острых предметов. Слой должен быть равномерным, около 15 см. После засыпки его нужно тщательно утрамбовать.
9. На песок проложите сигнальную ленту с обозначением о том, что под ней была выполнена прокладка электропроводки.
10. Поверх ленты засыпьте оставшуюся землю, сделав горку, которая после нескольких дождей осядет и выровняется с поверхностью.
11. Еще раз сделайте замер, используя мегомметр.

Видео инструкция по монтажу

Вот и вся технология прокладки кабеля под землей на дачном участке. Как Вы видите, провести линию в домашних условиях не так уж и сложно. Больше времени и сил уйдет на земельные работы – копание траншеи.

На что опираться в теории

Все, что связано с созданием освещения, особенно уличного плана, прописано в соответствующей документации. К ней относятся:

• СНиП, что расшифровывается как «строительные нормы и правила». В этой документации приведены нормы уровня освещенности, а также требования, по которым должно организовываться наружное и внутреннее освещение;
• СанПин. Данная аббревиатура расшифровывается как «санитарные нормы и правила». Этот документ служит дополнением к СНиП и выступает на первый план только тогда, когда это касается помещений общественного назначения, особенно образовательного плана;
• ГОСТ. В этих документах перечислены все требования, которым должны отвечать осветительные и иные приборы, применяемые в тех или иных ситуациях.

Прокладка кабеля в земле для создания уличного освещения представляет собой трудоемкий процесс, который в конечном итоге должен:

• качественно питать светильники наружной подсветки;
• создавать условия безопасного перемещения людей по земле, в которой проложен кабель;
• препятствовать проникновению влаги внутри электрической составляющей проводки. Такая ситуация чревата риском появления короткого замыкания, что может привести к возникновению пожара.

Помимо этого следует помнить, что нарушение технологии прокладки кабеля для наружного освещения в земле может привести к поражению человека электрическим током. Поэтому, чтобы избежать негативных последствий для себя и окружающих, данные монтажные работы следует проводить только после детального ознакомления со всей специальной документацией. Ниже будут приведены требования, нормы и порядок работ, прописанные в этой документации. Все необходимое для работ можно найти в соответствующих разделах и подразделах. Здесь же нами будут рассмотрены основные и наиболее важные для понимания моменты прокладки.
