Как лучше перевезти профтрубу от металбазы до вашего участка
Итак, прокат выпускается длиной от 6 до 12м метров.
6 метров (самый распространенный вариант)
Доставка такого длинномера возможна так называемой газелью-катюшей (один конец укладывается на горизонтальную перекладину, второй по диагонали в кузов). Аренда Газели обойдется дешевле грузового автотранспорта примерно в 2 раза.
Любая организация, которая торгует металлопрокатом имеет базу частников — шабашников. Попросите менеджера связаться с ними или возьмите телефон и пообщайтесь самостоятельно.
В нашем случае обошлось без личного присутствия при погрузке. Водитель самостоятельно загрузился на базе, проконтролировал количество материала и доставил груз в течении 1 часа. Очень удобно.
3 метра
За небольшую доплату можно заказать распил пополам стандартного 6-ти метрового профиля. Трехметровые отрезки профильной трубы в таком случае помещаются в любой легковой автомобиль с кузовом хетчбек или универсал. Задняя 5-я дверь остается открытой, на конец трубы помещаем знак габаритный груз.
Организация у которой вы будете закупаться может предложить допуслуги:
- Резка в размер
- Сверление отверстий
- Гибка в радиус
Очень соблазнительно получить сразу нужные заготовки, но обязательно будет погрешность. В нашем случае на каждой трубе размер играл в плюс на 15-20мм и все равно пришлось подрезать болгаркой самостоятельно.
Как мы прошлым летом гнули профтрубу, чтобы затем соорудить теплицу
С задачей гибки мы справились с помощью самодельно трубогиба. Читайте подробнее >>> С помощью трубогиба и профтрубы мы собрали теплицу своими руками. Чтобы посмотреть на ход работ в деталях нажмите здесь >>>
Химический состав
Расшифровка марки стали Ст3 указывает на основные компоненты в ее составе – железо (97%) и углерод (0,14-0,22%). От концентрации углерода зависит основное качество сплава – его твердость. В состав стали входят также небольшие количества:
- марганца – 0,4-0,65%;
- кремния – 0,15-0,17%;
- никеля и хрома – по 0,3%;
- мышьяка – 0,08%;
- меди – до 0,3%;
- серы – 0,05%;
- фосфора – 0,04%;
- азота – до 0,008%.
Особенностью сплава Ст3 является жесткое регламентирование содержания вредных примесей – серы и фосфора. Фосфор снижает пластичность металла при действии высоких температур, а сера при взаимодействии с железом образует сульфиды, вызывающие явление красноломкости. Следует отметить и повышенную концентрацию азота, на который приходится почти 0,1%. В соответствии с ГОСТом 380-2005 сплав маркируется с сопутствующими индексами, которые указывают на степень раскисления, например, Ст3Гсп:
- первые две буквы указывают на углеродистую сталь обыкновенного качества;
- цифра «3» означает порядковый номер марки по данному ГОСТу;
- знак «Г» свидетельствует о модификации с повышенным содержанием марганца;
- «сп», «кп», «пс» – степени раскисления.
Заменителями марки стали Ст3 могут выступать:
- С245, согласно ГОСТу 27772-88;
- С285;
- ВСт3Сп.
Зарубежные аналоги маркируются по другим правилам:
- A57036, K01804 – США;
- 40B, 722M24, HFS4 – Великобритания;
- 1.0038, DC03 – Германия;
- E24-2, E24-4 – Франция;
- SS330, SS400 – Япония;
- Fe360B, Fe360C – Италия;
- G235C – Китай;
- RSt360B – Австрия;
- Fe235D – Венгрия.
Номенклатура продукции включает:
- сортовой и фасонный прокат по ГОСТу 2591-2006;
- листы различной толщины и штамповки;
- трубы и арматуру, согласно ГОСТу 10705-80;
- ленты и полосы, которые выпускаются по ГОСТу 14918-80;
- проволоку разного сечения.
Марки стали
Для ОК-сталей:
- ОК300В – это стали марок Ст1, СТ2 со всеми степенями раскисления.
- ОК370В – стали Ст3пс, Ст3сп.
- ОК360В – сталь Ст3 (все степени раскисления).
- ОК400В – Ст5пс, Ст5сп, а также Ст4, также всех степеней раскисления.
Для К-сталей:
- К260В – марка 08кп;
- К310В – марки 15пс и 15кп;
- К270В – марки 10кп, 10пс, 10, 08пс, 08;
- К330В – марки 20кп и 15;
- К390В – марки 30 и 25;
- К350В – марки 20 и 20пс;
- К490В – 35, 40, 45 и 50.
Изготовитель сам выбирает марку стали для изготовления стальных листов. Заказчик может на отдельных условиях выбрать иное сырье для выполнения своего заказа, то есть, вопрос решается по согласованию.
Механические свойства листов каждой группы прочности приведены в таблице в приложенном документе (временное сопротивление, относительное удлинение и изгиб до параллельности сторон).
Каждая категория характеризуется одним или несколькими основными параметрами:
- Категория 1 – учитывается показатель при испытании на гиб. К ней относят прокат ОК300В, ОК370В, ОК360В.
- Категория 2 – в качестве основной характеристики берут вытяжку сферической лунки. В категорию попадают только холоднокатаные листы, классов К260В, К310В, К270В, К330В, К350В.
- Категория 3 – учитываются два описанных выше критерия. В категорию попадает прокат такого же сортамента, как и для категории 2.
- Категория 4 – оцениваются механические свойства. В группу попадают листы, изготовленные любым способом и всех представленных классов прочности.
- Категория 5 – для горяче- и холоднокатаных листов. Учитываются механические свойства и результаты испытаний на изгиб. Попадают все классы прочности, кроме К490В и ОК400В.
- Категория 6 – учитываются результаты всех перечисленных выше испытаний (на вытяжку сферической лунки, на изгиб, а также механические свойства). Категория только для холоднокатаного проката, классом прочности К260В, К310В, К270В, К330В или К350В.
Процесс производства
Такая труба, как и любой металлопрокат, может изготавливаться несколькими способами.
Первый — сварка.
Сам процесс состоит из нескольких этапов:
- Сначала металлические листы подаются на конвейер с помощью катков и роликов, их проверяют на наличие ржавчины и окалины, при надобности устраняя подобные дефекты.
- Затем эти листы нарезают на ленты, которые впоследствии сварят между собой при помощи электросварного оборудования.
- После этапа сваривания прямоугольная деталь охлаждается и тестируется на соответствие всем заявленным стандартам ГОСТ.
Второй способ – бесшовное производство.
Кроме электросварной, профильная квадратная труба может быть холоднодеформированной и горячедеформированной. Суть метода деформации состоит в том, что заготовка приобретает нужную форму, проходя через отсек формовочного стана. Это методика бесшовного производства. Холодная деформация отличается от горячей тем, что трубы, изготовленные вторым способом, производятся в условиях высоких температур и давления.
Для бесшовного производства профильных труб используются заготовки круглой формы
Существует и третий способ производства. Он носит комбинированный характер. По этой методике трубы изготавливают в несколько этапов:
- Изготовление штрипса – специальной заготовки из стального листа.
- Сварка заготовки. В качестве чернового варианта используется обычная круглая электросварная труба.
- Формирование профиля. Из круглой заготовки с помощью формовочного стана с валками формируют профильную трубу с ребрами жесткости. Углы такого изделия будут более сглаженными, а форма может быть квадратная либо прямоугольная.
По окончанию деформации на производстве проводят дополнительную проверку и контроль, а также снимают внутреннее напряжение в трубах.
Классификация
Чтобы лучше разбираться в оборудовании и выбрать именно то, которое бы соответствовало вашим требованиям, следует ознакомиться со всем сортаментом товара.
Трубы из стали обладают большей прочностью, чем алюминиевые, поэтому и применяются чаще для несущих конструкций
Итак, классифицируются изделия сразу по нескольким принципам:
Материал, из которого произведен данный сортамент. Это влияет на то, в каких случаях можно использовать тот или иной вид и какие объемы, виды нагрузок он способен выдержать. Относительно этого принципа, сортамент профильных прокатных изделий распределяют на:
- Стальные. Они изготавливаются из специальных сплавов углеродистой стали, благодаря чему такие трубы прочны, долговечны, не подвержены развитию деструктивных процессов вследствие коррозии.
- Оцинкованные. Эти детали, входящие в сортамент профильных изделий, изготавливаются из черного металла и покрыты защитным слоем цинка, предупреждающим развитие коррозии и, как следствие, ее деструкции.
- Алюминиевые. Такие трубы устойчивы к разрушениям, но менее прочны и не способны выдерживать очень большие статические нагрузки. Алюминий – мягкий металл, поэтому такое оборудование не подойдет в качестве замены арматурных несущих конструкций.
Форма сечения. Данный критерий имеет аналогичное значение. По этому принципу сортамент делят на много классов, среди них:
- стандартные: прямоугольная, квадратная. Такие трубы используют при сооружении и ремонте зданий, мостов, башен и вышек. Они способны выдерживать большие нагрузки и легко монтируются, транспортируются и складируются благодаря угловатой форме;
- нестандартные: Каплевидные, сегментные, многоугольные (от 6 до 8 углов), треугольные. Они также используются в строительстве, однако преимущественно для нахождения необычных архитектурных решений;
- плоскоовальные. Их сфера применения схожа с трубами стандартных форм, но чаще овальные трубы используют для строительства небольших и легких по весу конструкций (навесы, беседки, детские качели, карусели, металлические тренажеры).
Сортамент профильных труб включает самые разнообразные формы сечений
Метод изготовления. От этого напрямую зависят технические характеристики, эксплуатационные прочностные свойства и химический состав продукта. Весь процесс изготовления непременно контролируется на каждом этапе и регламентируется государственными стандартами. По этому критерию трубы делят на:
- холоднодеформированные. Такая стальная труба делается методом бесшовной деформации в специальном отсеке формовочного стана. После того, как изделие пройдет все этапы производства, его подвергают термической обработке для проверки прочностных характеристик и снижения внутреннего напряжения;
- горячедеформированные. Их производят по схожей технологии. Главное отличие этого вида катки состоит в том, что деформация проходит в условиях высоких температур;
- электросварные. Их делают из стальных листов путем сваривания. Трубы небольших диаметров имеют одинарный шов, а крупногабаритные – двойной. Делается это для того, чтобы квадратная деталь имела более высокий уровень защиты от повреждений.
Толщина стенок. Трубы, имеющие различную толщину стенок, отличаются и по сфере применения, и по стоимости:
- тонкостенные – самый дешевый вид стальных труб, они менее прочны и способны выдерживать меньшие нагрузки;
- толстостенные, подходящие для более массивных конструкций. Такая труба стальная профильная используется в качестве несущих балок сооружений средних нагрузок;
- особо толстостенные. Сортамент таких труб профильных стальных включает в себя изделия, способные выдержать самые тяжелые нагрузки. Они более долговечны и отличаются особой прочностью. Однако, с другой стороны, такие трубы стальные профильные (квадратные или прямоугольные) будут стоить на порядок дороже, так как у них выше металлоемкость.
Сварные трубы формируются из стальных полос (штрипс), от ширины которых зависят размеры будущего изделия
Длина. По этому критерию товар распределяется на два класса:
- трубы стальные профильные (прямоугольные или квадратные) мерной длины. Это значит, что есть возможность приобрести трубы только стандартной фиксированной длины (зачастую это 6 или 12 м);
- трубы стальные профильные немерной длины. В сортаменте таких деталей находятся такие, которые можно покупать разделенными на отрезки любой длины, варьирующейся в пределах от 2 до 12 метров.
В том случае, если вы используете трубы профильные для нестандартных решений или работаете с объектами повышенной сложности, то больше подойдут трубы немерной длины, так как с их использованием вы существенно сэкономите средства на материале.

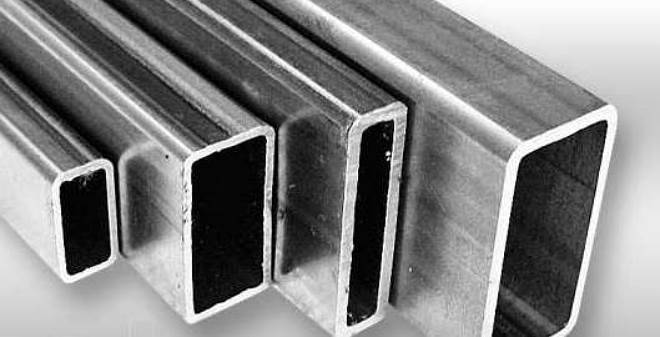

Изготовление прямоугольных профтруб
На трубосварочных станках заготовки листов сгибаются в цилиндр, после чего образовавшийся шов заваривается. После этого изделие пропускается через вальцы, в которых оно с силой в несколько сотен тонн сжимается до нужного сечения. После этого оно нагревается, что позволяет «отпустить» напряженный после давления металл.
С учетом того, прогревается ли заготовка в ходе вальцевания, такую продукцию принято делить на холоднокатаные и горячекатаные. После этого проверяется геометрия профиля, качество шва. Если все в порядке, трубы режутся на нужные размеры и складируются. Для защиты они могут дополнительно обрабатываться смазкой.
Прямоугольные модели не всегда изготавливают из электросварной трубы — существует и бесшовная технология. В таком случае изделия производят путем прокатки на калибровочных вальцах из цельнотянутой круглой трубы. У нее нет шва, поскольку изготавливается она из цельной цилиндрической заготовки. Бесшовные прямоугольные трубы отличаются более высокой герметичностью и прочностью, однако они несколько дороже.
Проектные характеристики, а также процесс изготовления труб прямоугольного сечения зафиксированы в ГОСТ 8645-68 и ГОСТ-30245 2003. В них указаны:
- толщина стенок;
- вес на погонный метр;
- длину труб;
- радиус закругления;
- возможные геометрические размеры сечения;
- правила маркировки;
- сопротивляемость механическим нагрузкам;
- возможные дефекты и их максимальные допуски.
Материал изготовления
Изготавливаться профтрубы такого типа сечения могут из любой углеродистой стали. Благодаря высоким антикоррозийным свойствам у изделий с тонким цинковым покрытием ржавеют они в несколько раз медленнее, чем обычные черные. Оцинковка производится напылением или погружением профиля в цинковый сплав.
Полную стойкость к коррозии имеют профильные трубы, изготовленные из нержавейки. Как правило, для этого используется сталь марок AISI304 и AISI316, реже — AISI439. Такая продукция чаще всего используется для возведения архитектурных элементов зданий.
Скругление углов
Такой параметр нормируется ГОСТом изготовления труб. Оптимальный радиус угла —
2S (двойная толщина стенки). Определяется он характеристиками оборудования и процессом изготовления
Важно учитывать, что как слишком круглые, так и слишком прямые углы снижают несущие характеристики конструкции
Толщина стенок
Деление профтруб по толщине стенок — критерий довольно условный, поскольку во внимание также важно брать внешний диаметр. Чем он больше, тем толще будут стенки
ГОСТ определяет, какие возможности соотношения диаметра и толщины стенки возможны при том или ином способе изготовления
Например, квадратный профиль, имеющий сторону 190 мм и стенку 5-15 мм может изготавливаться только путем горячего деформирования
ГОСТ определяет, какие возможности соотношения диаметра и толщины стенки возможны при том или ином способе изготовления. Например, квадратный профиль, имеющий сторону 190 мм и стенку 5-15 мм может изготавливаться только путем горячего деформирования.
Толщина стенок может колебаться в диапазоне 2-14 мм. Конечно, для сооружений, которые должны выдерживать большие нагрузки, требуется использовать профтрубы с более толстыми стенками.
Назначение стали ст 3
Именно благодаря преимуществам материала обработчики металла и строители стремятся купить ст3 для своей работы. Простота сварки, прочность и удобство использования делает сталь ст3 незаменимым помощником при производстве многих деталей и метизов. Из нее делают:
- Сварные и не сварные конструкции, выполняется производство используемых при положительных температурах деталей (щитки, каркасы, кожухи, рамы).
- Из проката толщиной до 10мм производятся работающие без трения малонагруженные детали, такие как корыта или крышки станков.
- Модифицированная сталь применяется для изготовления швеллеров, уголка или двутавровых балок, фасонных выгонных профилей.
Круг ст3 может использоваться для создания монтажной арматуры, сеток, хомутов, водогазопроводных труб, проволоки и других элементов.
Сталь марки 3 нефлокеночувствительна, не имеет склонности к отпускной хрупкости и обладает свариваемостью без ограничений. Свою роль играет и доступная цена на ст3.
Дюймы против мм. Откуда путаница и когда необходима таблица соответствия
Трубы, диаметр которых обозначается дюймами (1″, 2″) и/или долями дюймов (1/2″, 3/4″), являются общепринятым стандартом в водо — и водогазоснабжении.
А трудность в чем?
Снимите размеры с диаметра трубы 1″ (о том как измерять трубы написано ниже) и вы получите 33,5 мм, что естественно не совпадает с классической линейной таблицей перевода дюймов в мм ( 25.4 мм ).
Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема — несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).
Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто — читайте дальше.
Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.
Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной — 25,5 мм. Последнее значение стоит довольно близко к равенству 1»=25,4 но все же им не является.
Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.
Пример:
Наружный диаметр трубной системы равен 159 мм, толщина стенки трубы 7 мм. Точный внутренний диаметр будет равен D = 159 — 7*2= 145 мм. При толщине стенки 5 мм размер составит 149 мм. Однако, как в первом так и во втором случае условный проход будет иметь один номинальный размер 150 мм.
В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам — из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.
Таблица соответствия условного прохода дюймам
| Ду | Дюймы | Ду | Дюймы | Ду | Дюймы |
| 6 | 1/8″ | 150 | 6″ | 900 | 36″ |
| 8 | 1/4″ | 175 | 7″ | 1000 | 40″ |
| 10 | 3/8″ | 200 | 8″ | 1050 | 42″ |
| 15 | 1/2″ | 225 | 9″ | 1100 | 44″ |
| 20 | 3/4″ | 250 | 10″ | 1200 | 48″ |
| 25 | 1″ | 275 | 11″ | 1300 | 52″ |
| 32 | 1(1/4)» | 300 | 12″ | 1400 | 56″ |
| 40 | 1(1/2)» | 350 | 14″ | 1500 | 60″ |
| 50 | 2″ | 400 | 16″ | 1600 | 64″ |
| 65 | 2(1/2)» | 450 | 18″ | 1700 | 68″ |
| 80 | 3″ | 500 | 20″ | 1800 | 72″ |
| 90 | 3(1/2)» | 600 | 24″ | 1900 | 76″ |
| 100 | 4″ | 700 | 28″ | 2000 | 80″ |
| 125 | 5″ | 800 | 32″ | 2200 | 88″ |
Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм.
| Условный проход трубы Dy. мм | Диаметр резьбы G». дюйм | Наружный диаметр трубы Dn. мм | ||
| Трубы стапьные водо/водогазoпроводные ГОСТ 3263-75 | Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (ОТ 20 ДО 530 мл) | Полимерная труба. ПЭ, ПП, ПВХ | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21.3 | 20 | 20 |
| 20 | 3/4″ | 26.8 | 26 | 25 |
| 25 | 1″ | 33.5 | 32 | 32 |
| 32 | 1 1/4″ | 42.3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75.5 | 76 | 75 |
| 80 | 3″ | 88.5 | 89 | 90 |
| 90 | 3 1/2″ | 101.3 | ||
| 100 | 4″ | 114 | 108 | 110 |
| 125 | 5″ | 140 | 133 | 125 |
| 150 | 6″ | 165 | 159 | 160 |
| 160 | 6 1/2″ | 180 | 180 | |
| 200 | 219 | 225 | ||
| 225 | 245 | 250 | ||
| 250 | 273 | 280 | ||
| 300 | 325 | 315 | ||
| 400 | 426 | 400 |
ГОСТ — государственый стандарт , используемый в тепло — газо — нефте — трубопроводах
ISO — стандарт обозанчения диаметров, используется в сантехнических инженерных системах
SMS — шведский стандарт диаметров труб и запорной арматуры
DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458
ДУ (Dy) — условный проход
Таблицы с размерами полипропиленовых труб представлены в следующей статье >>>
Таблица соответствия условного диаметра труб с международной маркировкой
| ГОСТ | ISO дюйм | ISO мм | SMS мм | DIN мм | ДУ |
| 8 | 1/8 | 10,30 | 5 | ||
| 10 | 1/4 | 13,70 | 6,35 | 8 | |
| 12 | 3/8 | 17,20 | 9,54 | 12,00 | 10 |
| 18 | 1/2 | 21,30 | 12,70 | 18,00 | 15 |
| 25 | 3/4 | 26,90 | 19,05 | 23(23) | 20 |
| 32 | 1 | 33,70 | 25,00 | 28,00 | 25 |
| 38 | 1 ¼ | 42,40 | 31,75 | 34(35) | 32 |
| 45 | 1 ½ | 48,30 | 38,00 | 40,43 | 40 |
| 57 | 2 | 60,30 | 50,80 | 52,53 | 50 |
| 76 | 2 ½ | 76,10 | 63,50 | 70,00 | 65 |
| 89 | 3 | 88,90 | 76,10 | 84,85 | 80 |
| 108 | 4 | 114,30 | 101,60 | 104,00 | 100 |
| 133 | 5 | 139,70 | 129,00 | 129,00 | 125 |
| 159 | 6 | 168,30 | 154,00 | 154,00 | 150 |
| 219 | 8 | 219,00 | 204,00 | 204,00 | 200 |
| 273 | 10 | 273,00 | 254,00 | 254,00 | 250 |
Диаметры и другие характеристики трубы из нержавеющей стали
| Проход, мм | Диаметр наружн., мм | Толщина стенок, мм | Масса 1 м трубы (кг) | ||
| стандартных | усиленных | стандартных | усиленных | ||
| 10 | 17 | 2.2 | 2.8 | 0.61 | 0.74 |
| 15 | 21.3 | 2.8 | 3.2 | 1.28 | 1.43 |
| 20 | 26.8 | 2.8 | 3.2 | 1.66 | 1.86 |
| 25 | 33.5 | 3.2 | 4 | 2.39 | 2.91 |
| 32 | 42.3 | 3.2 | 4 | 3.09 | 3.78 |
| 40 | 48 | 3.5 | 4 | 3.84 | 4.34 |
| 50 | 60 | 3.5 | 4.5 | 4.88 | 6.16 |
| 65 | 75.5 | 4 | 4.5 | 7.05 | 7.88 |
| 80 | 88.5 | 4 | 4.5 | 8.34 | 9.32 |
| 100 | 114 | 4.5 | 5 | 12.15 | 13.44 |
| 125 | 140 | 4.5 | 5.5 | 15.04 | 18.24 |
| 150 | 165 | 4.5 | 5.5 | 17.81 | 21.63 |
Сортамент
Стали марки Ст3 содержат углерод в количестве 0,14-0,22. Такой металлопрокат изготавливается 2 способами: горячим (нагрев до 1100 °С) или холодным. Преимущество горячей прокатки — отсутствие напряжений в структуре за счет отпуска с прокатного нагрева. Во время охлаждения естественным образом происходит снятие наклепов, полученных при пластической деформации. Холодная прокатка используется для получения изделий толщиной или диаметром менее 4 мм (из-за образования окалины во время нагрева).
Сталь листовая горячекатаная марки Ст3 (ГОСТ 19903-2005) предназначена для изготовления сварных труб и корпусных изделий. Хорошая обрабатываемость резанием и соединением всеми видами сварки позволяет изготавливать изделия любых форм и размеров.
Марка стали С255 — аналог Ст3. Из нее изготавливают горячекатаным методом тяжелонагруженные изделия: балки, разносторонние уголки, двутавры, рельсы.
Арматуру гладкоствольную или периодического профиля, 2-4 класса прочности, прокатывают из СТ3сп с максимальным процентным соотношением хим. элементов для этой марки: содержанием углерода в 18-22 %, марганца – 50-58 %, кремния – 18-20 %.
Если сталь листовая горячекатаная марки Ст3 проходит дополнительное волочение, ее прочность очень возрастает.
Сфера применения
Профильная труба имеет удобную форму и привлекательный внешний вид, при этом обладая прочностью и высоким уровнем износоустойчивости. Именно в силу этих качеств она применяется практически во всех отраслях промышленности и народного хозяйства. Из таких труб изготавливают буквально любые конструкции с каркасной опорой.
Чаще всего прямоугольная труба используется при возведении жилых домов и коммерческих построек. Она прекрасно заменяют металлический брус, уголки, балки и швеллеры, при этом являясь более легкой и дешевой. В прочности профильная квадратная деталь мало чем уступает арматурным элементам, так как ее комплектуют рёбрами жесткости, а квадратная форма позволяет выдерживать большие статические нагрузки и механическое воздействие.
Помимо этого, профильная продукция широко используется и в машиностроении (в первую очередь это касается труб с плоскоовальным сечением, изготовленных путем деформации) в качестве деталей тяжелой техники сельскохозяйственного и промышленного назначения.
Одна из сфер применения профильных труб малых размеров — мебельная промышленность
Даже в легкой индустрии применяется профильная продукция. Нередко квадратная, овальная или прямоугольная деталь становятся материалом для декоративной мебели (столы и столики, декоративные конструкции, перегородки, ниши), садовых построек (беседки, навесы и другое).
Разновидности сплава Ст3
Спокойная сталь раскисляется с использованием марганца, кремния и алюминия. Это дорогой и высококачественный материал. За счёт однородной структуры спокойный металл пластичнее и коррозионно устойчивее. Применяется для изготовления несущих ответственных конструкций, узлов машин, механизмов, которые работают при отрицательных температурах и динамических нагрузках.
Полуспокойная сталь раскисляется марганцем и алюминием. Показатели прочности и пластичности у этого материала близки к спокойной стали, но уступают ей. Применяется при возведении несущих металлоконструкций, где требования к прочностным показателям ниже, чем у конструкций из спокойного металла. Преимуществом этого сплава – его стоимость дешевле.
Кипящая сталь самая дешёвая, раскисляется только марганцем. При заливке этого расплава в слябы происходит активное кипение – выделяются содержащиеся в сплаве газы. В разных частях слитка может иметь неоднородные свойства. Кипящая металл хрупкий, плохо сваривается и подвержена коррозии. Применяется для изготовления конструкций, к которым не предъявляются высокие требования.
О сортаменте, ГОСТах профильных изделий
Сортамент профильных труб из холоднокатаного металла определяется:
- типом профилей;
- длиной изделий;
- габаритами сечений (по ГОСТу 8642-68);
- маркой стали;
- наличием или отсутствием термообработки.
Соответствие видов профилей ГОСТам
Учитывая это, изделия могут быть:
- квадратными;
- прямоугольными;
- овальными.

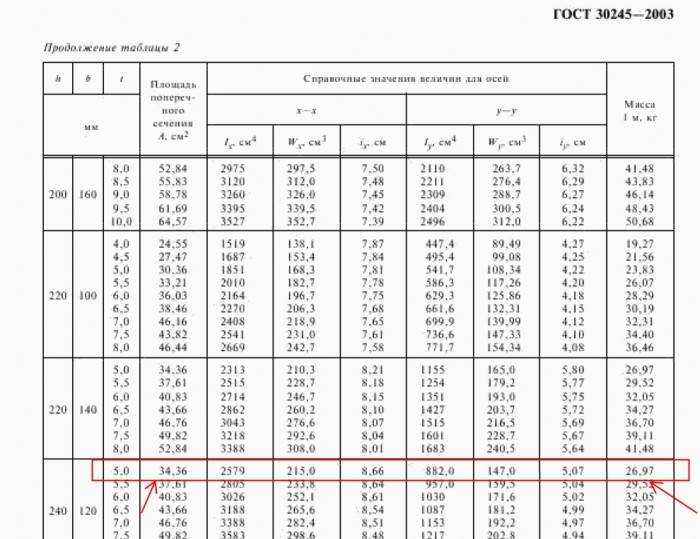

Главный сортамент изделий соответствует ГОСТу 13663-86 (для стальных профтруб). Кроме того, ГОСТ 8639-82 определяет свойства стандартных квадратных труб, а ГОСТ 30245-2012 – профильных гнутых прямоугольных и квадратных замкнутых сварных труб. Для изготовления профилей чаще всего используют сталь, отличающуюся своим химическим составом, который является главным фактором в определении ее марки: 08кп, ст2пс, 10, ст4пс и пр.
Классификация соответственно технологии производства
Метод производства определяет свойства изделий.
В связи с этим, существуют три типа профтруб, в зависимости от способа изготовления:
- трубы бесшовные холоднокатаные – это такие трубы, которые используются в условиях высоких перепадов давлений и отличаются повышенной упругостью;
- электросварные профильные холоднокатаные трубы стандартного типа. Такие конструкции, в случае соблюдения эксплуатационных норм, отличаются долговечностью, надежностью, упругостью;
- бесшовные горячекатаные трубы. Такой тип металлопрокатных изделий – незаменимый вариант при эксплуатации в условиях агрессивных сред. Трубы отличаются повышенными антикоррозионными характеристиками.
Профильные квадратные и прямоугольные трубы производятся различных типоразмеров, начиная от самых маленьких – 10х10х1, 15х15х1, 30х15х1.5, 35х35х1.5, 40х20х1.5 и оканчивая достаточно большими: 200х200х5, 200х200х10, цена которых зависит от:
- линейных габаритов;
- марки стали;
- размера заказа (опт или розница).
Чтобы купить трубу профильную холоднокатаную, необходимо знать не только длину, но и толщину стенки изделия, которая определяется размером и сечением проката.
Популярность этому фасонному прокату придает цена за метр, которая значительно меньше квадратных или прямоугольных заготовок без наличия внутренних отверстий.
Немного об оцинкованных профилях
Среди бесшовных труб, особое место занимают оцинкованные трубы, производство которых определяются ГОСТом 8732-78. Эти изделия широко применяются, как в частном секторе, так и в промышленных масштабах.
Оцинкованные бесшовные трубы отличаются:
- нейтральностью к агрессивным средам;
- повышенными антикоррозионными свойствами;
- долговечностью эксплуатации.
Купить трубу можно в строительных магазинах, или же – воспользоваться услугами интернет магазинов, особенно когда речь идет об оптовых закупках.
Преимущества профильных труб
К категории профильных относятся все трубы, форма сечения которых отличается от круглой. Наибольшее распространение из всего сортамента получили изделия с квадратным и прямоугольным профилем, размеры которого соответствуют 25, 60, 100, 40х80, 40х100, 50х50 мм.
Стальные профильные трубы, размеры которых превышают 100 мм, используются преимущественно в качестве конструкционных элементов. Такие изделия, у которых имеется четыре ребра жесткости, отличаются высокими прочностными характеристиками и небольшим удельным весом.
Профильные трубы прямоугольного сечения
Изделия с профилем 60 мм отлично противостоят изгибу, благодаря чему их успешно применяют в строительстве и при обустройстве различных инженерных коммуникаций.
Любые профильные трубы позволяют не только создавать с их помощью сложные стальные конструкции, но и значительно экономить на стоимости дорогостоящего металла.
Среди преимуществ профильных труб, изготовленных из стали, можно назвать следующие.
- Для всего их сортамента характерна низкая металлоемкость, что дает возможность экономить до 25% металла даже при возведении одного строительного объекта.
- При использовании таких элементов строительные объекты возводятся с высокой оперативностью.
- Весь выпускаемый современной промышленностью сортамент профильного трубопроката соответствует санитарно-гигиеническим требованиям, трубы просты в обслуживании и при проведении дезинфекции.
- Такие изделия также соответствуют требованиям противопожарной безопасности.
- Даже самые сложные конструкции при использовании данных элементов монтируются с максимальной оперативностью.
Профильная труба нашла широкое применение во многих сферах производства
Квадратные
Производятся горячедеформированными и холоднодеформированными, электросварными и электросварными холоднодеформированными. При изготовлении для металлопроката используют сталь 10, 08кп, 10пс, 20, Ст2сп, Ст2пс, Ст4сп, Ст4пс, Ст4кп. Термообработка не производится. Сортамент соответствует ГОСТ8639-82.
Размер определяется длиной стенки квадрата. Например, если длина стороны 100 мм, то правильными будут считаться обозначения «стальная труба профильная квадратная 100×100». Возможные размеры: 10; 15; 20; 25; 30; 35; 40; 42; 45; 50; 60; 70; 80; 90; 100; 110; 120; 140; 150 мм. Толщина стенки: 1,0; 1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8,0; 9,0; 10,0 мм.
В наличии профильные трубы квадратные нержавеющие и черные всех размеров: 20×20, 15×15, 25×25, 30×30, 40×40, 50×50, 60×60, 80×80, 100×100, 120×120, 140×140, 150×150, 160×160, 180×180, 250×250, 300×300.
- немерной длины:1,5-9 м;
- мерной длины:5-9 мс предельным отклонением на общую длину +100 мм;
- длины кратной мерной: любой кратности, не превышающей установленного нижнего предела.
Вес профильной квадратной трубы рассчитывается при учете плотности стали 7,85г/см3, радиус закругления может быть различным.
Пример обозначения профильной трубы квадратной 40×40, толщиной стенки 3,0 мм, длины кратной 1250 мм, из стали 10, с химическим составом по группе В (ГОСТ13663-86):
| Труба | 40×40×3×1250 кр ГОСТ 8639-82 ———————- В 10 ГОСТ13663-86 |
