Особенности проектирования вентиляционных систем

Для чего нужна вентиляционная система?

1. Очищение воздуха от различных загрязнений, которые возникают в процессе жизнедеятельности и работы человека.
2. Обеспечение оптимального воздухообмена, в результате чего в различных помещениях не остается отработанный воздух, а постоянно происходит его обновление, поэтому дышать будет всегда очень легко и приятно, а это всегда положительно сказывается на самочувствии, настроении и даже здоровье людей.
3. Качественные вентиляционные системы обычно обеспечивают нагрев или охлаждение воздуха перед его подачей, поэтому можно не волноваться о том, что в процессе работы оборудования будет слишком жарко или холодно.

Работы по монтажу систем вентиляции являются довольно сложными, поскольку важно первоначально создать специальный проект, в котором будет учитываться множество нюансов самой комнаты и создаваемой системы. В этом случае можно рассчитывать на то, что будет получена такая конструкция, которая будет идеально подходить для определенного помещения, а также будет комфортной для применения. Также важно правильно определиться с тем, какое именно оборудование будет монтироваться

Оно сегодня представлено просто в огромном количестве разных вариантов, обладающих существенными отличиями, а монтаж разных установок может осуществляться различными методами

Также важно правильно определиться с тем, какое именно оборудование будет монтироваться. Оно сегодня представлено просто в огромном количестве разных вариантов, обладающих существенными отличиями, а монтаж разных установок может осуществляться различными методами

Рекомендуемые типы оборудования

Система приточно-вытяжной вентиляции для частного дома небольшой площади

Для жилья используются маломощные вентустановки, оптимальным решением является приточно-вытяжная схема проветривания.

Системы подразделяются по критериям:

• варианту подачи воздуха;
• назначению;
• методу обмена потоков;
• конструкции.

В некоторых установках используются вентиляторы, другие требуют кондиционирования. Применяются бытовые рекуператоры для подачи подогретых воздушных масс. В системе используются осушители или увлажнители потоков, ставятся ионизаторы, фильтрующие установки, монтируются клапаны, воздушные заслонки.

Наборная система

Наборная приточно-вытяжная система вентиляции

Схема получила название из-за определенного состава агрегатов, которые последовательно набираются по техническим параметрам. Модульность способствует разнообразию вариантов и подбору системы для потребностей конкретного дома или квартиры. Наборные системы обеспечивают воздухообмен на уровне 50 м³/ч – 15 тыс. м³/ч. Узлы схемы подключаются к прямоугольным и круглым воздуховодам.

Системы эффективно работают при проветривании офисов, жилья в частных и многоквартирных строениях, торговых залах, складах и производственных цехах.

Моноблочная система

Вентиляция с рекуперацией воздуха

Функциональное оснащение объединяется в одном блоке. В системе предусматривается рекуперация для экономии тепла при создании комфорта.

В едином корпусе устанавливаются узлы:

• фильтр;
• теплообменник;
• турбина;
• поглотитель шума и вибрации;
• элементы автоматики и др.

Что включает проект

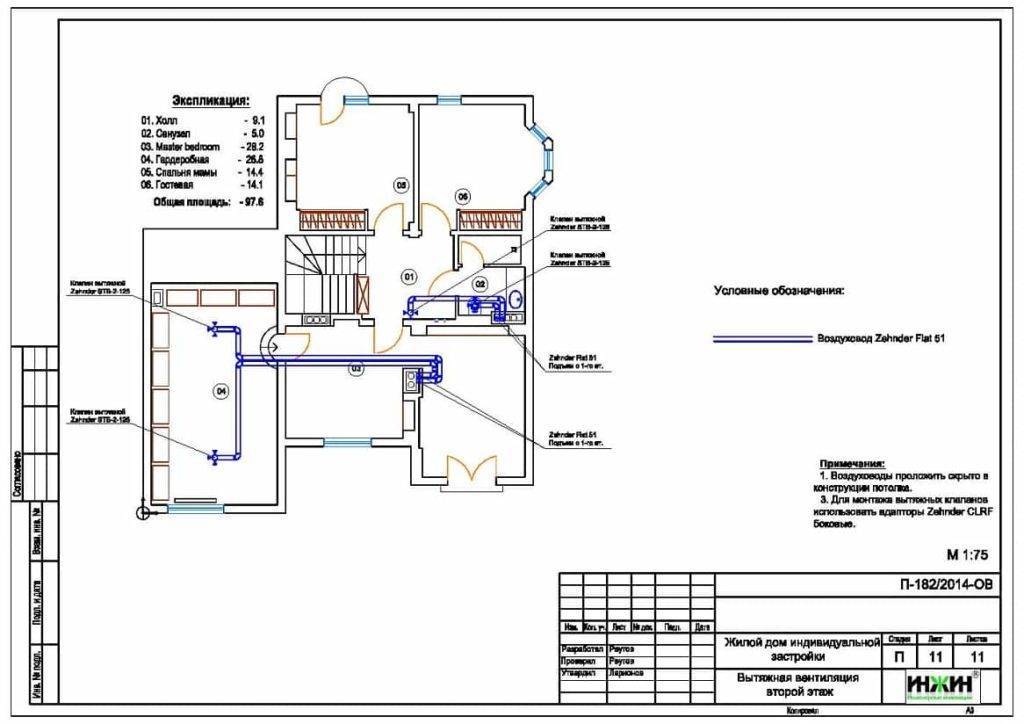

пример проекта вентиляции частного дома

Расчет вентиляции предусматривает определение того, хватит ли производительности систем для забора воздуха извне и пропускной возможности естественных воздуховодов для обеспечения пространства требуемыми по нормативу объемами свежего воздуха.

Проект должен составляться квалифицированными специалистами, так как для этого нужны специфические знания и навыки. Для определения интенсивности перетоков воздушных масс требуется не только расчет сечения воздуховодов, но и учет периметра у воздуховода.

Этапы проектирования

Формула расчета необходимого воздухообмена

Первым этапом расчета системы вентиляции помещения является определение необходимых объемов поступающего воздуха. На данном этапе необходимо знать, для приточной системы следует в дальнейшем закупать оборудование или же для монтажа вытяжки. Также требуется составить схему конвекции воздуха в помещениях.

На втором этапе проектирования вентиляции нужно определить диаметры воздуховодов с обоснованием, сможет ли требуемый расход воздуха пройти сквозь совокупное сечение патрубков.

И наконец, следует определить необходимую мощность вентиляции, от которой и зависит  интенсивность замены воздушных масс в помещениях. Этот показатель как раз и характеризуется коэффициентом кратности.

Расчет естественной вентиляции

Естественный конвекционный воздухообмен в доме происходит из-за наличия в помещениях обогревательных элементов, из-за чего холодный воздух, нагреваясь, поднимается к потолку, заставляя более холодный (остывший) воздух ниспадать к полу. Там он снова нагревается, и цикл повторяется.

Если в комнате открыть окно, то более теплый верхний слой воздуха выйдет в атмосферу, а его место займет более холодный уличный. Таков обычный механизм проветривания. Кроме того, воздух циркулирует и между помещениями дома, перетекая в комнаты с большей интенсивностью конвекции.

Дома, в которых предусмотрена конвекционная система вентиляции, обязательно должны быть оснащены шахтами естественной вытяжки (согласно нормативу – минимум 1 шахта на 72 м2 общей площади квартиры или одного этажа дома, кроме санузлов).

Рассчитать вентиляцию в данном случае означает правильно определить размеры межкомнатных отдушин или даже площади щелей под дверями, через которые будет циркулировать воздух по дому/квартире.

Грамотно рассчитанная система естественной конвекции никогда не приведет к появлению сквозняков в доме, а в комнатах всегда будет свежий воздух и нормальная влажность. Добиться этого можно только при помощи высококвалифицированных специалистов-разработчиков и использовании специальных программ.

Расчет вытяжной и приточной вентиляции

Главным отличием приточной вентиляции от вытяжной является неспособность первой качественно проветрить помещение, удалив из него, к примеру, остатки ядовитых газов. Расчет вентиляции, в которой воздух принудительно только подается в помещение, а наружу он выходит уже в пассивном режиме, например, через капитальную вентиляционную шахту, строится на определении объемов воздуха, которым требуется снабдить все помещения дома или квартиры.

Для этого нужно учесть количество человек, которые пользуются каждой комнатой, а также площадь самих помещений.

Вытяжная вентиляция удаляет использованный воздух из помещений. Методика расчета такой системы подразумевает определение объемов и интенсивности межкомнатных перетоков воздуха, то есть расчет совокупного сечения отдушин и щелей, чтобы воздушные массы, которые затягиваются в помещение извне, перед тем, как попадут в вытяжной вентилятор, смогли бы сначала обновить атмосферу во всех комнатах.

И наконец, расчет приточно-вытяжной вентиляции. Как рассчитать систему вентиляции, обеспечивающую и искусственное нагнетание воздуха, и искусственное отведение? В сущности, это и не нужно.

Главное, чтобы объем поступающего во все комнаты воздуха был равен объему выводимого. А это легко сбалансировать подбором мощности и производительности вентиляторов. И если площадь сечения воздуховодов будет одинаковой, то проект можно считать исполненным.

Однако здесь возникают проблемы изменения этой самой производительности вентиляторов. Со временем все агрегаты, которые работают непрерывно, изнашиваются. Во всех вращающихся узлах, к примеру, выходят из строя подшипники.

Поэтому именно при монтаже приточно-вытяжной вентиляции крайне важно использовать высококачественное нагнетающее оборудование и обеспечить его сервисным обслуживанием. Только так можно сохранить баланс притока свежего и отведения отработанного воздуха

Монтаж вентиляции

Для монтажа стоит найти фирму, имеющую огромный опыт в этой области. От правильной работы зависит срок службы всей установленной системы. Чем качественнее произведена установка и монтаж, тем меньше проблем у вас будет в будущем. Проектирование и монтаж вентиляции, а точнее именно монтаж можно условно разделить на несколько этапов.

Перечислим их:

• подготовительный этап. Здесь производится пробивка отверстий, подготовка вентиляционной камеры и основания для самого оборудования;
• разводка сетей, установка клапанов огнеупорных, прокладка воздуховодов;
• непосредственно сам монтаж системы;
• размещение вентиляционных решёток и устройств для воздухораспределения;
• размещение автоматики;
• запуск системы и проверка работы.

Монтаж вентиляции специалистами После монтажа вы получаете на руки всю документацию и акты о выполненных работах.

Выполнение расчетов

В частном доме и квартире проектирование вентиляционных систем по части вытяжки делается с учетом однократного воздухообмена, при этом приточная система дает двукратную замену массы. Часть подающегося воздуха уходит сквозь щели оконных и дверных проемов, и вытяжная система не испытывает избыточной нагрузки.

В многоквартирном секторе нет запрета на установку приточных вентиляторов, тогда как монтаж вытягивающих турбин в отверстиях вентиляционной шахты иногда не разрешается.

Расчет воздухообмена

Объем поступаемого воздуха зависит от количества проживающих, площади помещения

Для получения нужного обмена воздуха рассчитываются два значения: по числу людей и по кратности, после чего выбирается наибольший показатель.

Воздухообмен по числу человек определяется по формуле L = N · L_n, где:

• L – нужная выработка приточной системы (м³/ч);
• N – число человек;
• L_{n –} норма воздуха на 1 человека (м³/ч).

Последнее значение берется для людей в состоянии покоя 30 м³/ч, а стандартный показатель по СНиП составляет 60 м³/ч.

Расчет по кратности происходит по формуле L = p · S · H, где:

• L – нужная выработка приточной системы (м³/ч);
• p – норма кратности воздухообмена (для жилья – от 1 до 2, для контор – от 2 до 3);
• S – площадь комнаты (м²);
• H – высота помещения (м).

После расчета получается общая требуемая производительность вентиляции.

Аэродинамический расчет

Скорость воздуха вблизи вентиляционной турбины всегда выше, чем в других помещениях

Расчет предполагает, что скорость воздушного потока уменьшается при удалении от вентиляционной турбины. Делается для выбора площади сечения и параметров воздуховодов и расчета потерь напора в системе.

Проектирование вытяжной вентиляции в части аэродинамики включает два этапа:

• определение характеристик наиболее протяженного отдела трубопровода;
• координация с ними других магистральных участков.

Расчет воздухораспределения

Вычисление показателя распределения воздушных потоков является важным при проектировании промышленной вентиляции. Расчет позволяет сохранять комфортность климата в цеху без изменения технологии и при обеспечении качества конечного товара.

В результате достигается равномерное распределение воздуха во всех областях обширного помещения, при этом показатели воздуха остаются в нормативном диапазоне. От правильного расчета зависит экономическая и санитарно-гигиеническая результативность вентиляционной системы.

Акустический расчет

При наличии шума на трубы вентиляции монтируется глушитель

Вычисление позволяет определить источник появления шума, его технические характеристики и разработать мероприятия по предупреждению или уменьшению звука и вибрации. В трубопроводе определяются проектные точки, где делается расчет степени звукового напора.

Полученные значения сравниваются с нормативными параметрами и принимаются меры для снижения негативных эффектов. После отражения мероприятий в проекте по вентиляции делаются новые вычисления с учетом добавленных элементов.

Литература

1. Ливчак И.Ф. Вентиляция многоэтажных жилых домов. – М, Государственное издательство архитектуры и градостроительства, 1951. — 172 с.
2. Константинова В.Е. Расчет воздухообмена в жилых и общественных зданиях. – М., Стройиздат, 1964. – 156 с.
3. Разумов Н.Н. Графо-аналитический метод расчета гидравлически неопределимых схем воздухообмена зданий. В кн. Теплотехнические качества и микроклимат крупнопанельных жилых зданий», Сб.№3, — М., 1974.
4. Гинзбург Э.Я. Расчет отопительно — вентиляционных систем с помощью ЭВМ. – М., Стройиздат, 1979. – 182 с.
5. Китайцева Е. X., Малявина Е. Г. Естественная вентиляция жилых зданий //АВОК. 1999. № 3.

Санитарно-гигиенические требования к воздухообмену в помещении

Вентиляция в помещении обеспечивает комфорт проживания, а ее грамотно рассчитанная (согласно нормам СНиП) пропускная способность гарантирует безопасность и здоровье проживающих.

Причем это не только вопрос комфорта, а жизненно важная система, без которой невозможна эксплуатация конкретного помещения и нормальная жизнь в доме как таковом.

Достаточно привести пример кухни: что было бы, если б в данном помещении отсутствовала возможность удаления испарений и дыма, образующихся в результате приготовления пищи?

Очевидно, что это место довольно быстро стало бы источником зловония в доме.

Но если плита на кухне установлена газовая, то в таком помещении вообще было бы трудно и опасно находиться: сгорающая смесь метана и пропана довольно быстро насыщает атмосферу углекислым газом и парами воды.

И для того, кто занимается в таком помещении приготовлением пищи, существует реальная опасность потери сознания вследствие кислородного голодания.

Точно такая же опасность существует и в помещениях котельных – в общем, во всех местах, где присутствует открытый огонь. Помимо выжигания кислорода из атмосферы помещения, в процессе горения может образовываться ряд других опасных для жизни газов (к примеру, угарного), а кроме того, может произойти утечка природного газа (если он используется в качестве топлива).

Единственным способом противодействия наполнению пространства непригодными для дыхания и даже ядовитыми газами является проветривание и наличие эффективной, постоянно действующей вытяжки.

Физическая основа вентсистемы

Система приточно-вытяжной вентиляции представляет собой многофункциональный комплекс сверхбыстрой обработки газовоздушных смесей. Хотя это система принудительной транспортировки газа, она основана на понятных физических процессах.

Для достижения эффекта естественной конвекции воздушных потоков источники тепла размещают как можно ниже, а вытяжные элементы – в потолке или под ним.

Само слово “вентиляция” тесно связано с понятием конвекции. Это один из ключевых элементов в движении воздушных масс.

Конвекция – это явление циркуляции тепловой энергии между холодными и теплыми потоками воздуха. Существует естественная конвекция и принудительная конвекция.

Немного школьной физики, чтобы понять, что происходит. Температура в помещении определяется температурой воздуха. Молекулы являются носителями тепловой энергии.

Воздух – это многомолекулярная смесь газов, состоящая из азота (78%), кислорода (21%) и других примесей (1%).

Когда мы находимся в закрытом пространстве (комнате), мы имеем неоднородность температуры по отношению к высоте. Это связано с неоднородностью концентрации молекул.

Учитывая равномерность давления газа в замкнутом пространстве (комнате), согласно основному уравнению теории молекулярной кинетики: давление пропорционально произведению концентрации молекул на их среднюю температуру.

Если давление везде одинаково, то произведение концентрации молекул на температуру в верхней части комнаты будет эквивалентно такому же произведению концентрации на температуру:

p=nkT, top*Top=top*Top, top/top=Top/Top

Чем ниже температура, тем больше концентрация молекул и, следовательно, больше общая масса газа. Именно поэтому о теплом воздухе говорят, что он “легче”, а о холодном – что он “тяжелее”.

Правильная вентиляция в сочетании с эффектом конвекции может поддерживать температуру и влажность в помещении в периоды автоматического отключения основного нагревателя.

Исходя из этого, становится понятным основной принцип вентиляции: приток (всасывание) воздуха обычно располагается внизу помещения, а вытяжка (отвод) – вверху. Это аксиома, которую необходимо учитывать при проектировании системы вентиляции.

Выполнение расчетов

В частном доме и квартире проектирование вентиляционных систем по части вытяжки делается с учетом однократного воздухообмена, при этом приточная система дает двукратную замену массы. Часть подающегося воздуха уходит сквозь щели оконных и дверных проемов, и вытяжная система не испытывает избыточной нагрузки.

В многоквартирном секторе нет запрета на установку приточных вентиляторов, тогда как монтаж вытягивающих турбин в отверстиях вентиляционной шахты иногда не разрешается.

Расчет воздухообмена

Объем поступаемого воздуха зависит от количества проживающих, площади помещения

Для получения нужного обмена воздуха рассчитываются два значения: по числу людей и по кратности, после чего выбирается наибольший показатель.

Воздухообмен по числу человек определяется по формуле L = N · L_n, где:

• L – нужная выработка приточной системы (м³/ч);
• N – число человек;
• L_{n –} норма воздуха на 1 человека (м³/ч).

Последнее значение берется для людей в состоянии покоя 30 м³/ч, а стандартный показатель по СНиП составляет 60 м³/ч.

Расчет по кратности происходит по формуле L = p · S · H, где:

• L – нужная выработка приточной системы (м³/ч);
• p – норма кратности воздухообмена (для жилья – от 1 до 2, для контор – от 2 до 3);
• S – площадь комнаты (м²);
• H – высота помещения (м).

После расчета получается общая требуемая производительность вентиляции.

Аэродинамический расчет

Скорость воздуха вблизи вентиляционной турбины всегда выше, чем в других помещениях

Расчет предполагает, что скорость воздушного потока уменьшается при удалении от вентиляционной турбины. Делается для выбора площади сечения и параметров воздуховодов и расчета потерь напора в системе.

Проектирование вытяжной вентиляции в части аэродинамики включает два этапа:

• определение характеристик наиболее протяженного отдела трубопровода;
• координация с ними других магистральных участков.

Расчет воздухораспределения

Вычисление показателя распределения воздушных потоков является важным при проектировании промышленной вентиляции. Расчет позволяет сохранять комфортность климата в цеху без изменения технологии и при обеспечении качества конечного товара.

В результате достигается равномерное распределение воздуха во всех областях обширного помещения, при этом показатели воздуха остаются в нормативном диапазоне. От правильного расчета зависит экономическая и санитарно-гигиеническая результативность вентиляционной системы.

Акустический расчет

При наличии шума на трубы вентиляции монтируется глушитель

Вычисление позволяет определить источник появления шума, его технические характеристики и разработать мероприятия по предупреждению или уменьшению звука и вибрации. В трубопроводе определяются проектные точки, где делается расчет степени звукового напора.

Полученные значения сравниваются с нормативными параметрами и принимаются меры для снижения негативных эффектов. После отражения мероприятий в проекте по вентиляции делаются новые вычисления с учетом добавленных элементов.

Состав проекта вентиляции

В основной комплект входит общая информация по чертежам с указанием ведомости рабочих схем и планов, а также перечень прилагаемых расчетов, технических документов и ссылок на определенные источники. Приводится список комплектов исполнительных чертежей.

Общие указания включают перечень оснований для составления документации, например, задание на проект, ТЭО, утвержденные обоснования вложений в возведение несложных строений. В описании приводятся строительные правила и нормы, обязательные для выполнения.

Исходные данные

Проект вентиляции для частного дома: исходные данные — количество комнат

Проектирование проходит на основе инженерного задания, архитектурных схем и дизайнерского проекта строения. Согласовывается проект с государственными органами надзора и контроля, строителями и другими службами.

В состав исходной информации включаются сведения:

• месторасположение и соседние строения;
• климатические данные региона, температура, скорость ветра;
• информация об эксплуатации строения (график работы, нахождения жильцов).

Приводится конструктивное описание здания, его расположение относительно сторон света. Дается список помещений в форме таблицы с указанием объема и площади пола.

Графическая часть

Чертежи разрабатываются на стадии рабочего проектирования и дополнительно к основному комплекту включают деталировку пересечений и узлов основного оснащения с вычерчиванием обвязки устройств. Первостепенное подающее и удаляющее оборудование подается в чертежах в виде структурного изображения.

Схематически показывается оборудование окончания вентиляционных оголовков на кровле. На чертежах приводятся таблицы с указанием габаритов вентиляционных коробов, обозначаются зоны профилактического обслуживания. На каждом чертеже пишутся особые примечания.

Описательная часть

В пояснительной записке приводятся сведения о расходе энергии и мощности электрического вентилятора и другого оснащения. Описываются характеристики и свойства вентиляционной системы, например, размеры, форма трубопроводов, энергопотребление.

Составляется таблица показателей расчетов магистрали по помещениям,и приводятся основы проектирования автоматических модулей для управления системой. Добавляются спецификации оборудования, вставляются схемы вентиляционной магистрали в аксонометрии.

Способы обустройства кондиционирования и вентиляционных систем

Вентиляция может быть организована по одному из двух принципов:

С естественным движением воздуха

Работа такой системы основана на стремлении теплого воздуха подниматься вверх (конвекция). Чтобы помещение хорошо проветривалось таким способом, вытяжные каналы должны быть вертикальными, иметь большое сечение и достаточную высоту.

Свежий воздух поступает через окна или установленные в наружных стенах приточные клапаны. Раздача его через сеть воздуховодов, равно как и установка фильтров, невозможна из-за большого аэродинамического сопротивления этих элементов (естественная тяга является довольно слабой).

Естественная вентиляция в частном доме

Летом, когда наружная температура превосходит внутреннюю (в помещении), естественная вентиляция как таковая не работает — помещение проветривается за счет распахивания окон и устройства сквозняков.

У данной разновидности вентиляции имеется два достоинства: энергонезависимость и отсутствие эксплуатационных расходов (вытекает из первого).

С механическим побуждением

Нагнетание свежего воздуха либо удаление отработанного, либо и то и другое вместе осуществляется в данной системе при помощи вентиляторов.

Пользователю приходится платить за затраченное системой электричество и мириться с неработоспособностью системы при отсутствии оного, но зато появляется целый ряд положительных возможностей:

1. Вытяжные каналы можно выводить наружу по кратчайшему пути, при этом их сечение можно сильно уменьшить.
2. Приточный воздух можно подавать, а отработанный — выводить по системе воздуховодов.
3. В приточных каналах можно устанавливать фильтры, способные задерживать даже мельчайшие загрязнения, например, цветочную пыльцу.
4. Можно оборудовать вентсистему рекуператором — теплообменником, в котором вытяжной воздух зимой нагревает, а летом охлаждает (при наличии кондиционирования) приточный. Благодаря этому устройству затраты на отопление и кондиционирование будут снижены.

Работа вентиляции всегда сопровождается потерями тепла зимой и холода летом, поэтому в жилых и офисных помещениях целесообразно оборудовать ее гигростатом — устройством, контролирующим уровень относительной влажности. Оно будет оптимизировать производительность вентсистемы, а в отсутствие людей — полностью выключать ее.

Кондиционеры бывают двух видов:

Последние делятся на:

• мобильные: полностью находятся внутри помещения, горячий воздух после обдува конденсатора выбрасывается наружу через воздуховод;
• оконные: частично находятся внутри, частично — снаружи.

Кондиционеры-моноблоки применяются сегодня довольно редко.

Для охлаждения воздуха в здании с несколькими помещениями применяют два вида кондиционеров:

1. Мультисплит-система: состоит из единственного наружного блока и нескольких подключенных к нему внутренних, каждый из которых устанавливается в отдельном помещении. Позволяет в каждом помещении устанавливать температурный режим индивидуально.
2. Канальный кондиционер: по принципу действия это обычная сплит-система, но в ее внутреннем блоке установлен вентилятор повышенной мощности, предназначенный для раздачи охлажденного воздуха по сети воздуховодов. Такая система обойдется на 50% дешевле мультисплита, но температурный режим во всех помещениях будет одинаковым.

Система кондиционирования не предусматривает постоянного проветривания, иначе ее холодильную мощность пришлось бы делать гигантской. Поэтому пользователям обычно приходится либо сидеть в душном помещении, либо отключать кондиционер на время проветривания (иначе он выйдет из строя из-за перегрузки).

Более удобными являются охладители с функцией подмеса свежего воздуха. Кондиционер сам осуществляет воздухозабор снаружи и при этом так контролирует его объем, чтобы опасность перегрузки была исключена.

Этапы проектирования вентиляции

Первая стадия представляет собой проект технико-экономического обоснования. Выбирается вид системы, определяются площади и места установки вентиляционных узлов и трубопроводов. На этапе составляется предварительная схема монтажа и рассчитывается сметная стоимость работ с учетом материалов. Стадия завершается ознакомлением заказчика с проектом и утверждением плана.

На втором этапе разрабатывается рабочая документация на основе предварительной. Определяется объем оборудования, элементов, проводятся точные расчеты воздуховодов, аэродинамики, гидравлики, шумового уровня. Делаются чертежи со спецификациями и деталировками, документация передается исполнителям.

Рекомендуемые типы оборудования

Система приточно-вытяжной вентиляции для частного дома небольшой площади

Для жилья используются маломощные вентустановки, оптимальным решением является приточно-вытяжная схема проветривания.

Системы подразделяются по критериям:

• варианту подачи воздуха;
• назначению;
• методу обмена потоков;
• конструкции.

В некоторых установках используются вентиляторы, другие требуют кондиционирования. Применяются бытовые рекуператоры для подачи подогретых воздушных масс. В системе используются осушители или увлажнители потоков, ставятся ионизаторы, фильтрующие установки, монтируются клапаны, воздушные заслонки.

Наборная система

Наборная приточно-вытяжная система вентиляции

Схема получила название из-за определенного состава агрегатов, которые последовательно набираются по техническим параметрам. Модульность способствует разнообразию вариантов и подбору системы для потребностей конкретного дома или квартиры. Наборные системы обеспечивают воздухообмен на уровне 50 м³/ч – 15 тыс. м³/ч. Узлы схемы подключаются к прямоугольным и круглым воздуховодам.

Системы эффективно работают при проветривании офисов, жилья в частных и многоквартирных строениях, торгоых залах, складах и производственных цехах.

Моноблочная система

Вентиляция с рекуперацией воздуха

Функциональное оснащение объединяется в одном блоке. В системе предусматривается рекуперация для экономии тепла при создании комфорта.

В едином корпусе устанавливаются узлы:

• фильтр;
• теплообменник;
• турбина;
• поглотитель шума и вибрации;
• элементы автоматики и др.

Основные этапы проектирования

При составлении проекта учитывается обязательный ряд требований:

• санитарные;
• эксплуатационные;
• противопожарные;
• строительные и архитектурные.

Первый этап – расчет производительности сети. Учитываются показатели достаточности воздухообмена и его кратности – это полная смена воздуха в помещении определенного размера. Кратность определяется по типу загрязнений и их опасности для здоровья персонала.

Второй этап – подбор сечения воздуховодов. Для расчетов нужны показатели воздухообмена и средней скорости движения потока воздуха (в среднем от 0,5 м/с).

Руководство по составлению проектной документации предписывает выполнение ряда правил, среди которых:

1. Проведение предварительного анализа помещения по назначению, интенсивности прохода, рабочих процессов.
2. Расчет параметров элементов сети воздухообмена.
3. Определение конструкции сети. Здесь учитывается простота и скорость обслуживания, для чего обеспечивается свободный подход к системе.
4. Выбор и приобретение оборудования.
5. Оснащение сети защитой от шума, теплоизоляция каналов и приборов.

Этапы могут дополняться обустройством отдельных отводов, конструированием локальной сетки и интеграцией ее в общую систему.

Приточно-вытяжная вентиляция

Схема работы и устройства приточно-вытяжной вентиляции.

Правила обустройства этой вентиляции позволяют производить монтаж оборудования к потолку либо к стене. Для этого применяют кронштейны. Главное – обеспечить отвод конденсата. Фильтры устанавливают сбоку. Рекомендуется производить монтаж конструкции на стальной каркас либо на бетонное основание. Вытяжные и приточные магистрали монтируют к агрегату и выводят наружу через крышу. Сверху ставят специальный нержавеющий колпак. Воздуховоды можно устанавливать горизонтально на чердаке, вертикально в углу комнаты либо в потолке. Современными конструкциями можно управлять через интернет.

Чтобы установить вентиляцию в доме, потребуется произвести некоторые расчеты (сечение, количество воздуховодов). Для этого применяют таблицу кратности воздухообмена. При этом учитывают количество людей, проживающих в доме. Для вычисления производительности системы данные суммируют. Для обустройства вентиляции применяют полиуретановые, полипропиленовые и прочие трубы. Чтобы оформить повороты, разветвления и стыки, применяют муфты, тройники и прочие элементы.

Если производится установка воздуховода с незначительным сечением, тогда применяют в качестве креплений обычные хомуты. Если этот параметр превышает 30 см, тогда используют планки и шпильки. Для коротких воздуховодов на 1 участок применяют 1 крепление. Для тяжелых конструкций используют крепления, которые устанавливают с шагом в 1,3 см.

Монтаж системы производится с учетом типа устанавливаемой конструкции. Для естественной вентиляции характерно наличие вытяжных клапанов. Их монтируют в кладовой и подсобном помещении, на кухне. Каждый клапан оснащен заслонкой и решеткой, которые позволяют самостоятельно регулировать уровень притока и оттока воздушных масс. Специалисты рекомендуют оптимизировать тягу и эффективную работу вентиляции за счет установки вытяжных элементов ниже потолка (на 20 см). В этом случае производится монтаж вытяжных вентиляторов и приточных агрегатов, которые можно купить в готовом виде. Приток воздуха осуществляется с помощью воздуховодов.

Снижение эксплуатационных расходов

Применение приточно-вытяжных вентагрегатов позволяет снижать затраты на отопление, используя утилизацию тепла. Воздух, удаляемый из помещений различного назначения, имеет температуру от 20 до 40°С. Тепло удаляемого из помещения воздуха используется для подогрева приточного воздуха в специальных теплообменниках вентиляционных установок, называемых рекуператорами.

Вентиляционный агрегат с помощью роторного рекуператора подогревает приточный воздух

Приточно-вытяжные системы с роторной рекуперацией характеризуются высокой эффективностью теплоутилизации, достигающей 85 %, и обеспечивают не менее чем пятикратное снижение эксплуатационных расходов на нагреве или охлаждении приточного воздуха за счет теплоутилизации. В результате, используя подобное энергосберегающее климатическое оборудование, можно не только снизить мощность электрического или водяного калорифера (получаем экономию на электричестве), но и в некоторых случаях можно даже отказаться от его применения вообще.

Снижение расходов на электроэнергию и другую энергию является основным, но не единственным преимуществом данной системы вентиляции. Дело в том, что предлагаемые нами решения позволяют снижать затраты на дополнительную электрическую мощность (не требуется мощный электрический калорифер) и аренду помещений (за счет компактности и возможности монтажа вне здания).

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция: устройство, принцип работы, разновидности, особенности естественной и приточной вентиляции, нормы и расчеты. Система, обеспечивающая приток чистого и свежего воздуха в помещение, а также удаляющая из него вредный отработанный воздух. Движение воздуха может быть естественным или принудительным. Это перепад температур в удаленных участках помещения и за его пределами или повышение давления с помощью специализированных устройств. Приточная вентиляция в квартире необходима, если естественной вентиляции недостаточно для создания благоприятного микроклимата.

Этапы проектирования вентиляции

Первая стадия представляет собой проект технико-экономического обоснования. Выбирается вид системы, определяются площади и места установки вентиляционных узлов и трубопроводов. На этапе составляется предварительная схема монтажа и рассчитывается сметная стоимость работ с учетом материалов. Стадия завершается ознакомлением заказчика с проектом и утверждением плана.

На втором этапе разрабатывается рабочая документация на основе предварительной. Определяется объем оборудования, элементов, проводятся точные расчеты воздуховодов, аэродинамики, гидравлики, шумового уровня. Делаются чертежи со спецификациями и деталировками, документация передается исполнителям.

Теплоснабжение приточных установок

Системы теплоснабжения обслуживает калориферы центральных кондиционеров и приточных установок с температурным графиком 95°С-70°С. Каждая приточная установка подключается к системе теплоснабжения с использованием двухходового клапана с электроприводом. Первые ступени подогрева центральных кондиционеров и приточных установок подключаются с использованием локальных циркуляционных насосов для предотвращения обмерзания калориферов. Калориферы второго подогрева в установках с увлажнением воздуха также подключаются с использованием двухходовых клапанов для контроля температуры подающего воздуха.

Над центральными входами проектируются электрические воздушно-тепловые завесы. Над въездами в гараж проектируются водяные воздушно-тепловые завесы. Водяные воздушно-тепловые завесы должны быть подключены к системе теплоснабжения приточных установок и оборудованы двух-ходовыми клапанами с электроприводами и циркуляционными насосами для каждой группы установок. Работа двух-ходовых клапанов должна управляться датчиками температуры воздуха, температуры обратного теплоносителя и должна быть сблокирована с воротами. Датчики температуры воздушно-тепловых завес должны быть установлены на температуру в помещении въездов в гараж на +10 % в холлах на +16°С. На всех стояках и протяженных ответвлениях должны быть установлены балансировочные клапаны. Во всех высших тючках должны быть установлены воздухоотводчики, а в низших точках спускные клапаны. Запорная арматура устанавливается на всех стояках и протяжённых ответвлениях для проведения регламентных работ.
