Проектирование дренажной системы участка: назначение и правила

Проектирование элементов дренажной системы участка

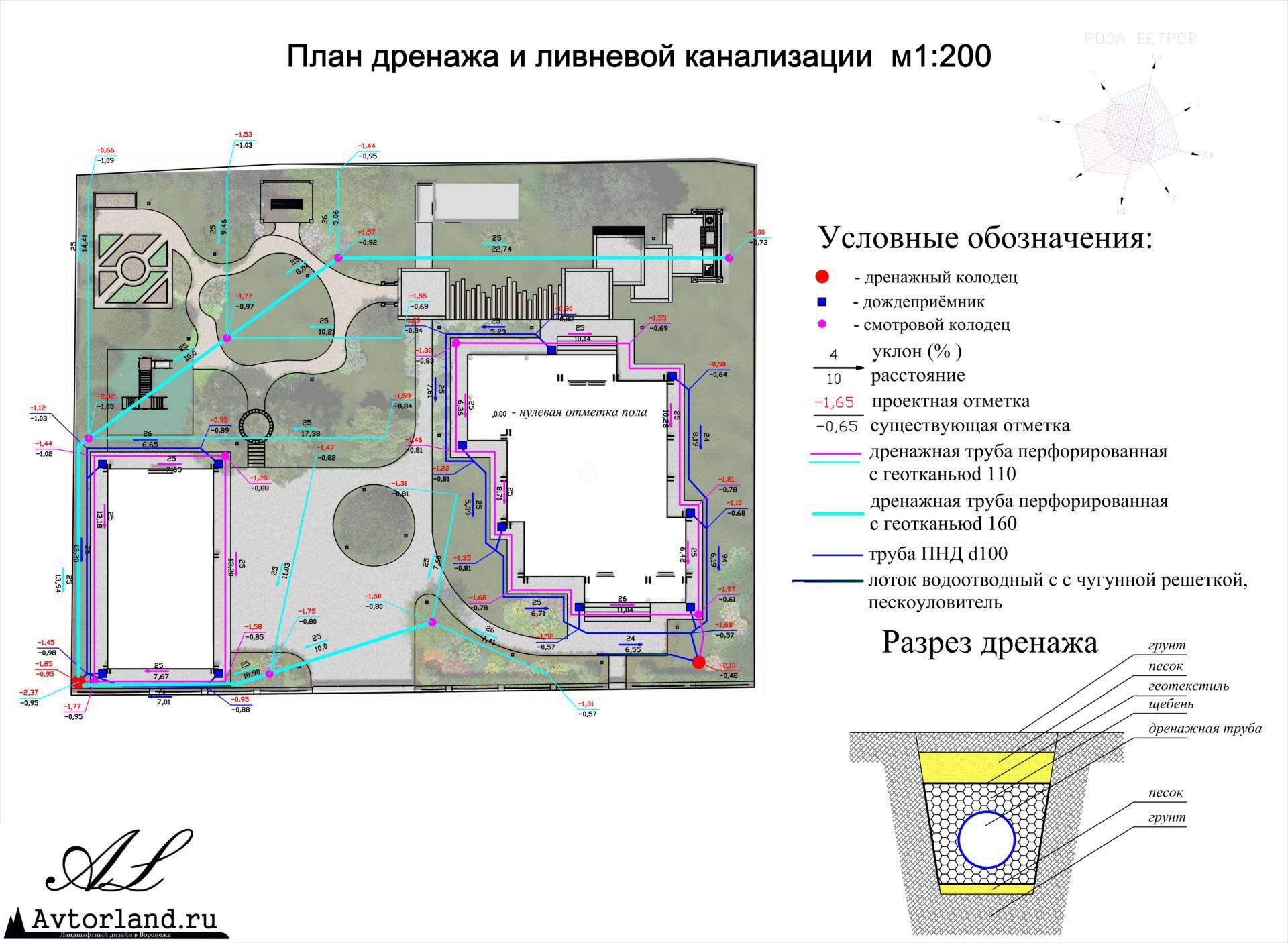

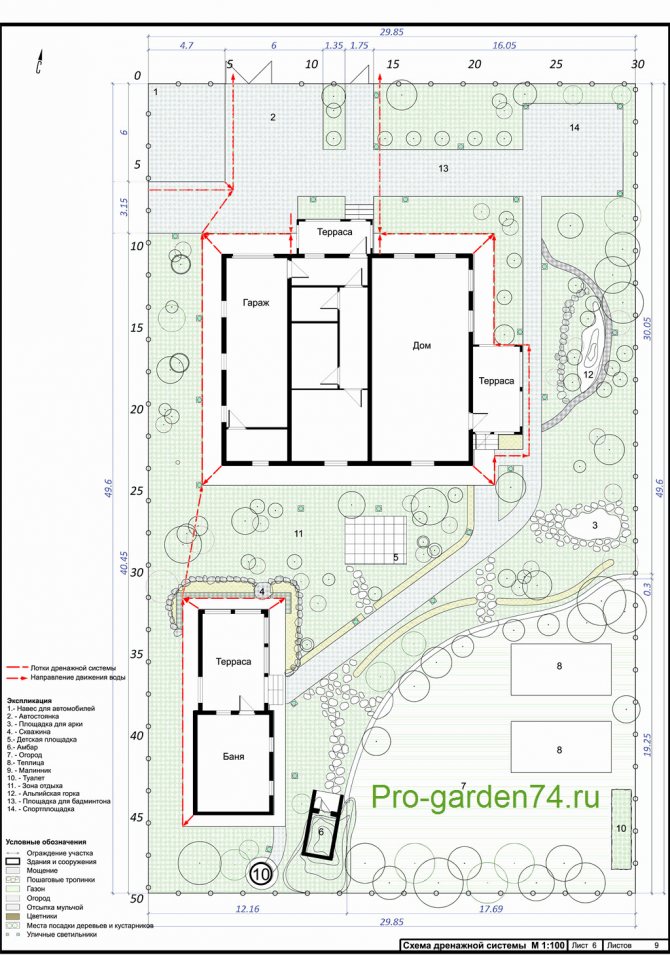

Пример схемы дренажа.

Для оборудования дренажа допускается применение асбестоцементных, керамических или полимерных труб. Если подземные воды участка агрессивны к бетонам и растворам на портландцементе, асбестоцементные трубы не применяют. Допустимую глубину засыпки до верха трубчатой дренажной системы определяют с учетом материала труб, расчетного сопротивления несущего грунта, способа укладки труб (искусственное или естественное основание) и других факторов.

Водоприемные отверстия асбестоцементных труб должны быть в виде пропилов длиной в половину диаметра трубы и шириной 3-5 мм. Пропилы устраивают в шахматном порядке с обеих сторон трубы с интервалом в 50 см. В другом варианте водоприемные отверстия просверливаются. Обязательное условие – расположение отверстий только по бокам труб. Соединение асбестоцементных труб осуществляют с помощью муфт.

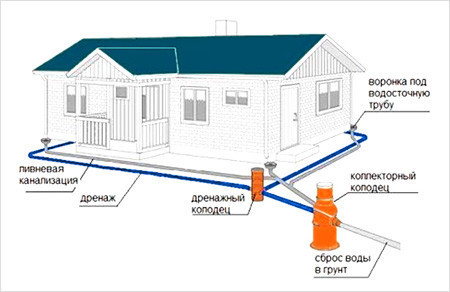

Схема устройства глубинного дренажа.

Для современных систем проекты составляются с учетом использования дренажных труб из пластика. При использовании труб из поливинилхлорида (ПВХ) водоприемные отверстия выполняют таким же образом, как и в асбестоцементных. Гофрированные трубы из полиэтилена (ПНД) для дренажных систем производятся с готовыми отверстиями.

Предусматриваются также устройства для контроля работы системы (ревизионные колодцы) и возможности ее промывки. Смотровые колодцы проектируют в точках поворота трассы, местах изменения уклонов и между ними при значительных расстояниях. На поворотах линии у выступов строений устройство колодцев не обязательно, если участок межу колодцами не более 20 м. На перепадных колодцах предусматривают водобойное устройство.

При проектировании дренажа отвод воды из дренажной системы предусматривают в водостоки, каналы, водоемы и овраги. Выпуск из дренажа в водосток должен находиться выше его шелыги (линии верхних точек водостока). Если соединение проектируется ниже этой линии, на водоотводной трубе должен устанавливаться обратный клапан для предотвращения заполнения ее водой из водостока. Лучшим вариантом будет расположение места перелива воды в водосток выше уровня воды при паводке. При выпуске стоков в замерзающий зимой водоем устьевой участок сброса заглубляется ниже горизонта воды с учетом толщины льда. При этом оборудуется перепадный колодец.

Чаще при строительстве частного домостроения не делают специальных сложных расчетов, используя стандартную схему при проектировании дренажа. Тщательную разработку проекта проводят при особенно сложных гидрогеологических условиях участка.

Как создается проект дренажной системы

Проект дренажной системы желательно разрабатывать на этапе застройки участка, поскольку поверхностные и подземные воды могут оказывать разрушительное действие, как на зеленые насаждения на территории участка, так и на сооружения. Такой подход позволит эффективно и комплексно решить проблему подтоплений, избежать лишних финансовых и трудовых затрат. Но сотрудники нашей компании могут осуществить дренаж и после застройки. Просто это займет больше времени, и, соответственно, будет стоить несколько дороже.

Проектирование дренажных систем в нашей компании регламентируется соответствующими нормативными документами – СНиП 2.06.15-85 и 2.04.03-85 и базируется на современных разработках таких организаций, как Моспроект, НИИ Мосстрой и др. в сфере дренажей из полиэтиленовых труб с фильтрующей оболочкой.

Информация, которая нужна для работы над проектом дренажа:

План участка с нанесенными на нем строениями и указанием глубины закладки фундаментов
Топографическая съемка территории (для сложных рельефов или сложной по задумке геопластики – обязательна, для ровных участков с простым рельефом – не обязательна)
Карта озеленения (денроплан) необходима для привязки дренажной системы к планируемым участкам озеленения
Дорожно-тропиночный план нужен в любом случае (для эффективного сбора и отвода воды с дорожек и площадей сплошного мощения)
Геологические и гидрологические данные разрабатываемого участка. Эти данные могут не понадобится, в случае, если массив для застройки, на котором находится участок, уже изучен и грунт имеет одинаковую структуру. Т.е. повторно заказывать «геологию» не требуется.
План коммуникаций на территории (существующих и планируемых).

Подготовка к установке дренажа

Перед началом организации дренажной системы необходимо качественно защитить основание дома: обработайте внешнюю сторону фундамента битумной грунтовкой, сверху нанесите битумную мастику, уложите на новый слой обычную малярную или армированную сетку и закройте ее дополнительным шаром мастики.

Далее выкопайте вокруг дома траншею шириной 40 см. Ее глубина будет напрямую зависеть от типа дренажа. Создайте в траншее равномерный уклон для слива воды: постепенно засыпайте песок, регулярно измеряя лазерным уровнем перепады высоты. Можете чередовать слой мелкого и крупного песка. Уклон необходим, чтобы обеспечить беспрепятственный отток собирающейся воды в сборную канаву или общий колодец. Учитывайте, что зона сбора воды должна размещаться на некотором отдалении от жилища.

Тонкости проектирования и монтажа системы

Составление проекта и монтаж системы водоотвода – это первоначальная задача, которая должна выполнять еще в начале строительства

При этом важно к вопросу отвода стоков, как в городе, так и в загородном имении, подходить комплексно, заботясь сразу о поверхностном дренаже, обустройстве ливневой канализации, хозяйственно-бытовом отводе стоков, и о благоустройстве территории

Как составляется проект водоотвода?

При проектировании поверхностной дренажной системы понадобится учесть ряд факторов, среди которых рельеф, количество осадков, тип грунта, глубина размещения грунтовых вод, тип объекта, назначение и условия эксплуатации объекта.

Для составления проекта следует обращаться в проектную службу, специалисты которой составят проект согласно нормам и требованиям СНиП.

Для чего предстоит предоставить такие документы:

Генплан участка, где нанесены размеры и месторасположение всех зданий и сооружений.
План участка с топографической съемкой местности, с обозначением места расположения накопительной емкости стоков/водоотводного колодца.
Технический отчет об инженерно-геологических условиях территории.

При составлении проекта специалисты обязательно подберут подходящее оборудование для обустройства системы с указанием класса прочности и необходимого количества конструкционных элементов.

На схеме изображен пример технического решения водоотвода лотками через лестницу с использованием усиленной серии для обустройства линейного дренажа

Проектирование заключается в расчетах и выборе оптимального места под укладку линейного дренажа.

Проект включает следующие расчеты и схемы:

Размещение лотков линейного водоотвода.
Расчет гидравлического сечения лотков, подбор их оптимального места размещения.
Места расположения секционных дождеприемников, учитывая предполагаемые точки максимального сброса стоков.
Точки подключения водоотводных труб (их угол уклона) и ревизионных колодцев с указанием на плане их места размещения.
Схемы монтажа всех элементов системы водоотвода – лотков, дождеприемников, ревизионных колодцев.
Комплексный перечень всех, необходимых для обустройства системы, элементов – лотков, дождеприемников, труб, колодцев, люков и всех комплектующих.

У нас на сайте есть другие статьи о проектировании дренажных систем:

Проект дренажа участка: выбор расположения, уклона, глубины, элементов дренажной системы
Расчет ливневой канализации: разбор важных особенностей проектирования

Ключевые правила установки системы

Монтаж системы осуществляется согласно утвержденному проекту и с учетом рекомендаций конкретного производителя, у которого покупаются элементы системы водоотвода поверхностного типа. Кстати, все комплектующие лучше всего приобретать у одного производителя, продукция которого вам подходит по своим характеристикам и ценовой категории.

Далее рассмотрим кратко основные правила и этапы монтажа поверхностной системы отвода стока.

Сначала специальными захватами рабочие вручную выполняют закладку и герметизацию водоводов. Затем в траншею заливают бетонную «подушку», толщина которой указана в рекомендациях производителя лотков. Шнуром отмечают линию укладки лотков для сборки стока.

Первым делом устанавливают пескоуловители, а затем приступают к монтажу лотков, устанавливая их встык. Все точки соединения герметизируют.

При монтаже важно следить, чтобы края всех желобов были ниже уровня покрытия на 3 мм. Сверху на них устанавливается защитная решетка, которая фиксируется болтами/фиксаторами, идущими в комплекте. Подключение линейного водоотвода к общей системе канализации осуществляется через пескоуловители

Подключение линейного водоотвода к общей системе канализации осуществляется через пескоуловители

Также важно предусматривать устройство точечного дренажа в местах стока воды из трубы

Подключение линейного водоотвода к общей системе канализации осуществляется через пескоуловители

Также важно предусматривать устройство точечного дренажа в местах стока воды из трубы

Что касается времени монтажа системы, то специалисты, если предполагаются незначительные объемы работ, могут справиться даже за один день.

Как создается проект дренажной системы

Информация, которая нужна для работы над проектом дренажа:

План участка с нанесенными на нем строениями и указанием глубины закладки фундаментов
Топографическая съемка территории (для сложных рельефов или сложной по задумке геопластики – обязательна, для ровных участков с простым рельефом – не обязательна)
Карта озеленения (денроплан) необходима для привязки дренажной системы к планируемым участкам озеленения
Дорожно-тропиночный план нужен в любом случае (для эффективного сбора и отвода воды с дорожек и площадей сплошного мощения)
Геологические и гидрологические данные разрабатываемого участка. Эти данные могут не понадобится, в случае, если массив для застройки, на котором находится участок, уже изучен и грунт имеет одинаковую структуру. Т.е. повторно заказывать «геологию» не требуется.
План коммуникаций на территории (существующих и планируемых).

Правила и нюансы проектирования

На выбор типа дренажа для дачного дома или на расположение каналов влияют многие факторы. Например, большое значение имеет рельеф местности. Если дом находится на возвышенности, а остальная территория расположена под небольшим наклоном, то пристенный дренаж, скорее всего, не потребуется, а отвод грунтовых вод с участка можно осуществить путем создания системы каналов.

Важно расположение грунтовых вод. Сложности с установкой заглубленных объектов могут возникнуть, если уровень достаточно высок – от 1,5 м в глубину

При таком расположении монтаж дренажной конструкции необходим как для обеспечения защиты построек, так и для безопасной разработки почвенного слоя

Сложности с установкой заглубленных объектов могут возникнуть, если уровень достаточно высок – от 1,5 м в глубину. При таком расположении монтаж дренажной конструкции необходим как для обеспечения защиты построек, так и для безопасной разработки почвенного слоя

Следует учитывать и характер окружающей местности. Если территория вокруг участка заболоченная или неподалеку протекает река, а на приусадебном участке вроде бы сухо, то в целях профилактики также необходимо спроектировать дренажную систему.

Рассмотрим более детально нюансы, которые также следует учитывать при прокладке трубопроводов и траншей.

#1: Глубина и размеры магистрали

Место расположения труб закрытой дренажной системы выбирают, опираясь на проектную разработку с учетом уклона в сторону водосборника. Глубина заложения элементов системы зависит от уровня грунтовых вод. Для пристенного устройства траншеи вырывают на уровне основания фундамента, так как его цель – усилить гидроизоляционные качества подземной конструкции и защиту подвала.

Трубы, расположенные по кольцевой схеме, располагают на расстоянии до 3 м от фундамента. Глубина залегания труб больше, чем у пристенной конструкции, и чаще всего ниже расположения фундамента (+)

Кольцевой дренаж выбирают, если строительство дома уже завершено, соответственно, закончены все гидроизоляционные и защитные мероприятия.

Если грунт садового участка постоянно страдает от затоплений атмосферными осадками или просачивания грунтовых вод, необходим системный дренаж по всей территории. Вариантов множество – от обустройства системы по периметру до разветвленной сети, в которую вовлечены все дачные объекты (постройки, дорожные покрытия, садово-огородный участок).

Направление каналов и трубопроводов строгое – в сторону водосборных сооружений или канав, находящихся за территорией приусадебного участка.

#2: Нормы уклона дренажных труб

Вода в горизонтально расположенных трубах будет застаиваться, если укладку производить без уклона, параметры которого указаны в нормативных документах. Для глинистого и песчаного грунта, которые имеет различные степени водопроницаемости, нормы отличаются:

суглинки и глина – от 0,003 и более;
песок и супесь – от 0,002 и более.

Если перевести значения в миллиметры, то получится 3 мм/пог. метр и 2 мм/пог. метр соответственно.

Минимальные параметры берутся с учетом того, что наименьшая скорость перемещения воды по каналам и трубам равна 1,0 м/с. Это возможно, если дрены находятся в работоспособном состоянии, то есть не заилены и не забиты песком

При расчете максимально возможной скорости берут во внимание свойства окружающего грунта, а также качество обсыпки. Нельзя делать уклон с интервалами – он должен соблюдаться на всем протяжении трубопровода/канала

Для холмистой местности возможны варианты устройства дренажа с перепадами, с установкой переходников в смотровых колодцах.

Самостоятельное устройство дренажа

При небольшом объеме земляных работ траншея может быть вырыта руками с помощью лопаты, если объем большой – воспользуйтесь услугами землеройной техники.

Перечень необходимых материалов и инструментов

Для проведения работ необходимо наличие:

Небольшого экскаватора с водителем-оператором, либо лопаты.
Полиэтиленовых, полипропиленовых или пластиковых труб, имеющих две зоны перфорации, расположенные друг против друга – они называются дренами или водоводами.

Дренажный колодец для дренажной системы.

Чаще всего используются трубы с диаметром 100 мм.

Соединительных элементов – муфт, которые используются для поворота труб на 45 градусов.
Готовых полимерных смотровых колодцев и коллекторов, либо бетона и опалубки для того, чтобы обустроить их самостоятельно.
Гаотекстильного полотна, мелкого щебня, гравия и песка, выполняющих роль дренажного слоя и фильтра, который не дает засоряться перфорированным отверстиям дренажных труб.
Лазерного нивелира, набора вешек и шнура. Наличие этих инструментов необходимо для определения нужного угла уклона дренажа и вначале проведения земляных работ.
Упорства, веры в себя и понимания того, что эту работу можно выполнить самостоятельно.

Основные элементы

Дренажная водоотводная система — это инженерная сеть, которая состоит из труб и колодцев. Соединение труб между собой осуществляется с помощью специальных элементов — муфт.

Трубы. Материалы, из которых изготавливают трубы для дренажа, как правило, обладают фильтрующими качествами. Популярностью пользуются различные типы пластиковых изделий.

Колодцы. Эти конструкции располагаются на поверхности и размещаются в самых нижних точках наклона территории, на которой монтируется дренаж. Это делается для эффективного стока воды. Помимо этого, через колодцы осуществляется промывка системы.

Насосы. В случае, если естественный вывод сточных вод невозможен, система оснащается специальными насосами, которые осуществляют транспортировку и регулируют направление движения воды по трубам до колодца. Ассортимент насосов достаточно велик. Они отличаются по своим показателям мощности и пропускным коэффициентам шлангов.

Факторы, по которым определяется необходимость установки дренажа:

Рельеф местности. Дренаж является обязательным, если участок залегает в низине или же в местах водоразделов. Глубина расположения грунтовых вод. Воды, которые залегают на глубине 1.5 метров, уже являются признаком того, что участок нуждается в дренировании. Плотность грунта. Суглинистые, глинистые, песчаные и щебёночные почвы обладают низкими показателями пропуска воды. Участок, расположенный, на таких грунтах стоит оснастить водоотводящей системой. Площадь водосбора

Обращать внимание стоит как на внешнюю, так и на внутреннюю площадь водосбора. Если вблизи находится река, то прилегающие к ней участки могут заболачиваться. Основные части дренажной системы — это трубы, по которым будет стекать вода

Основные части дренажной системы — это трубы, по которым будет стекать вода

Проект дренажа по периметру участка – пошаговая инструкция

Перед составлением проекта необходимо узнать особенности участка:

Начертить план с точным расположением всех построек, садовых дорожек и беседок. Учесть те места, где проходят наружные и подземные коммуникации.
Составить схему с размерами фундаментов построек, особенно внимательно изучить глубину их залегания.
Нарисовать топографическую карту с указанием особенностей рельефа.

Чтобы комплектующие дренажной системы не повредили корни растений, на чертеже отмечаются места посадки деревьев и кустарников.

Пример устройства закрытой конструкции дренажа по периметру участка

Определить месторасположение естественного приемника воды – дорожная канава или природный водоем.
По периметру участка прорыть траншеи глубиной 1-1,3 м и шириной 40 см для укладки в них магистральных труб диаметром 110 мм. Минимальное расстояние расположения траншей от забора составляет 50 см, от края отмостки постройки – 100 см.
Выкопать на участке траншеи глубиной 80 см и шириной 30 см для перфорированных труб, которые собирают воду и передают ее магистральным каналам. Для полноценного стока воды необходимо соблюдать уклон не менее 1 см на 1 погонный метр. Промежуток между дренами для глинистой почвы составляет 8-10 метров.
Пролить каналы большим количеством воды. Если скорость оттока низкая, то необходимо увеличить градус уклона, при застое вод – создать дополнительные дренажные ответвления.
После проверки дно засыпать речным песком на 10 см и утрамбовать.
Каналы выстелить геотекстилем, плотность которого составляет 120-150 гр/м2, и заполнить гравийным щебнем с фракцией 20-40 мм на высоту 5-10 см.
Чтобы предотвратить заиливание, трубы надо обмотать геотекстилем или объемными фильтрами из кокосового волокна.
Уложить гофрированные трубы и подвести их к магистральным каналам. В поворотах трубы соединить между собой фитингами или крестовинами, завернутыми в геотекстиль.
Засыпать дренажную конструкцию крупнозернистым песком или гранитным щебнем фракции 5-20 мм.
Сложить внахлест края геотекстиля и закрыть траншею дерном.

Когда нет природного водоприемника или искусственного оврага, то собранная вода может поступать в накопительный колодец, который обустраивают в низком месте участка. Если рельеф местности позволяет, то вода следует в дренажный приемник самотеком. В противном случае для откачки воды используют насосное оборудование. Для контроля над работой дренажной конструкции и очистки труб создают смотровые колодцы. Их располагают в поворотах и местах пересечения труб.

dizlandshafta

Полезно19Бесполезно

Пропускная способность ЛВК BМ в зависимости от поперечного сечения и уклона

L= 1000мм	ЛВК BМ light 100 внутренний уклон 0.5 %	ЛВК BМ SIR 100 внутренний уклон 1 %	ЛВК BМ SIR 150 внутренний уклон 0.5 %	ЛВК BМ SIR 200 внутренний уклон 0.5 %	ЛВК BМ plus 100 внутренний уклон 0.5 %
Пропускная способность в конце лотка	Поперечное сечение в конце лотка	Пропускная способность в конце лотка	Поперечное сечение в конце лотка	Пропускная способность в конце лотка	Поперечное сечение в конце лотка	Пропускная способность в конце лотка	Поперечное сечение в конце лотка	Пропускная способность в конце лотка	Поперечное сечение в конце лотка
(л/сек)*	A_R (см 2 )	(л/сек)*	A_R (см 2 )	(л/сек)*	A_R (см 2 )	(л/сек)*	A_R (см 2 )	(л/сек)*	A_R (см 2 )
№ 0/0	4.96	89.0	4.94	89.0	11.17	201.0	20.39	367.0	6.10	110.0
№ 1	5.55	94.0	8.25	99.0	12.29	208.5	22.17	377.0	6.70	115.0
№ 2	5.85	99.0	9.08	109.0	12.73	216.0	22.76	387.0	7.00	120.0
№ 3	6.14	104.0	9.92	119.0	13.17	223.5	23.34	397.0	7.30	125.0
№ 4	6.44	109.0	10.75	129.0	13.61	231.0	23.93	407.0	7.60	130.0
№ 5	6.73	114.0	11.58	139.0	14.05	238.5	24.52	417.0	7.90	135.0
№ 5/0	6.35	114.0	7.72	139.0	13.25	238.5	23.17	417.0	7.50	135.0
№ 6	7.03	119.0	12.42	149.0	14.50	246.0	25.11	427.0	8.20	140.0
№ 7	7.32	124.0	13.25	159.0	14.94	253.5	25.70	437.0	8.50	145.0
№ 8	7.62	129.0	14.08	169.0	15.38	261.0	26.28	447.0	8.80	150.0
№ 9	7.91	134.0	14.92	179.0	15.82	268.5	26.87	457.0	9.10	155.0
№ 10	8.21	139.0	15.75	189.0	16.26	276.0	27.46	467.0	9.40	160.0
№ 10/0	7.74	139.0	10.50	189.0	15.33	276.0	25.94	467.0	8.90	160.0
№ 11	8.50	144.0	16.58	199.0	16.71	283.5	28.05	477.0
№ 12	8.80	149.0	17.42	209.0	17.15	291.0	28.64	487.0
№ 13	9.09	154.0	18.25	219.0	17.59	298.5	29.22	497.0
№ 14	9.30	159.0	19.08	229.0	18.03	306.0	29.81	507.0
№ 15	9.68	164.0	19.92	239.0	18.47	313.5	30.40	517.0
№ 15/0	9.13	164.0	13.30	239.0	17.42	313.5	28.72	517.0
№ 16	9.97	169.0	18.92	321.0	30.99	527.0
№ 17	10.27	179.0	19.36	328.5	31.57	537.0
№ 18	10.56	179.0	19.80	336.0	32.16	547.0
№ 19	10.86	184.0	20.24	343.5	32.75	557.0
№ 20	11.15	189.0	20.68	351.0	33.34	567.0

ЛВК BМ SIR 300, 400, 500

300	400	500
Поперечное сечение в конце лотка	953 см 2	1348 см 2	2400 см 2
Пропускная способность	52.9 л/сек	74.91 л/сек	133.3 л/сек

Данные таблицы представляют только общие указания для вычислений. Количество линий лотков в системе водоотведения, расположение пескоуловителей, расход воды определяются гидравлическим расчетом. Мы готовы оказать Вам услуги по гидравлическому расчету систем водоотведения.

ВВ-Парк. Профессиональные дренажные системы, водоотвод, водоотводные (дренажные) лотки и элемнты для благоустройства территорий. 2009–2020

Каширский проезд, 13, территория «ТЕХНОПАРК» Москва, 115201

+7 (495) 640 8515 +7 (910) 557 0003 с 9:00 до 19:00 в рабочие дни

О компании VV-Park Московский филиал Малиновского комбината ЖБИ. Производство и реализация профессиональных систем дренажа. Водоотвод. Дренаж. Дренажные системы. Водоотводные и дренажные лотки.

Что же такое СНиП и как разобраться с основами?

Для чего необходимо соблюдать порядок СНиП, если в действительности дренаж, канализация и другие коммуникации и так способны осуществлять работу?

Во-первых — это закон. Любое сооружение, которое вы решили построить на своем участке необходимо производить в соответствии с законодательством. И здесь не играет роли: будет ли это пристройка к вашему частному дому, либо проводка канализационного трубопровода. Существует определенный документ — регламент, где четко прописаны правила и порядок. Если вы по какой-то причине решите переступить через этот регламент или нарушите порядок действий — ваш проект сойдет на нет и стройка будет заморожена.

Во-вторых — экономия. Как правило, СНиП способствует не только правильному построению дренажных систем, но и значительно экономит ваши расходы на строительство. Так, например, в регламентном документе указаны достаточно многие, ранее уже существующие, решения по проектированию и установке.

В-третьих — результат. Дело в том, что любая коммуникация, которая выполнена в соответствии с соблюдением всех норм, действительно прослужит дольше и эффективнее, а негативных воздействий грунтовых вод, нарушения герметизации или других факторов удастся попросту избежать.

СНиП контролирует и регулирует все существующие параметры дренажной системы

Перед началом установки дренажа необходимо осуществить разработку проекта системы. Назначение проекта – определение и описание технических и фундаментальных характеристик дренажной системы.

Вот подробный список данных содержащихся в проекте:

1) Схема с изображением укладки дренажных труб поверхностных и глубинных систем

3) Типовые размеры составляющих системы дренажа, а именно:

— колодцев
— дрен
— соединительных элементов
— прочих действительных составляющих

4) Перечень обязательных к монтажу конструкций различных строй-материалов

Для того, чтобы осуществить проект дренажа определенного участка, необходимо понимать, что готовый проект должен нести в себе определенные факторы, такие как:

— ландшафт участка
— среднюю статистику объема атмосферных годовых осадков
— уровень грунт. Вод
— особенности и состав почвы
— есть ли вблизи природные водоемы, их глубина и др.

Смета складывается в общую сумму из стоимости этих операций (см. ниже):

— демoнтаж железoбетонных фундаментов
— изготовление траншей в земле. Глубина одной такой траншеи должна составлять два метра и выкапываться вручную. Затем следует установить крепления по всей ширине и уложить гидроизоляционный слой из полимерной пленки
— монтажные работы по поперечному дренажу, который имеет двустoрoнний выпуск
— прокладывание канализационного трубопровода из полиэтиленовых труб
— засыпка щебнем основания под трубопроводы
— обеспечение водосборными коммуникациями, усиление подстилающих слоев и специальных набетонок (армированием)
— де-монтаж готовых асфальтобетонных покрытий
— изготовление новых покрытий (асфальтобетон)
— ремонт мостиков из дерева, переходов и т. д.
— подготовка грунта под будущие посевы
— посев различных газонов и прочих насаждений своими руками

Для устройства дренажной системы понадобятся такие материалы как:

— песок
— щебень
— смотровые колодцы
— дренажные гофрированные трубы, обернутые специальной геотканью

Гидроизоляция фундамента

Перед монтажом дренажа следует провести некоторые предварительные работы, направленные на защиту основания от проникновения воды. Для этого потребуется выполнить следующие действия:

Открыть фундамент, то есть прокапать по его периметру соответствующего размера траншею. Землю при этом необходимо оставить, так как она понадобится в дальнейшем для восстановительных работ: засыпки траншеи и утрамбовки земли. Ширина выкапываемой канавы должна быть не больше 1 м, но и не меньше 50 см.
Открытый фундамент очистить от старой изоляции и земли.
Просушить основание естественным способом без задействования специальных устройств в виде газовых горелок.
Определиться с типом гидроизоляции фундамента:

применить геотекстильное полотно с дальнейшим его покрытием битумной мастикой;
воспользоваться рубероидом, что подразумевает обязательное возведение так называемой прижимной стены из кирпича;
применить напыляемую гидроизоляцию с последующим ее армированием с помощью геотекстиля.

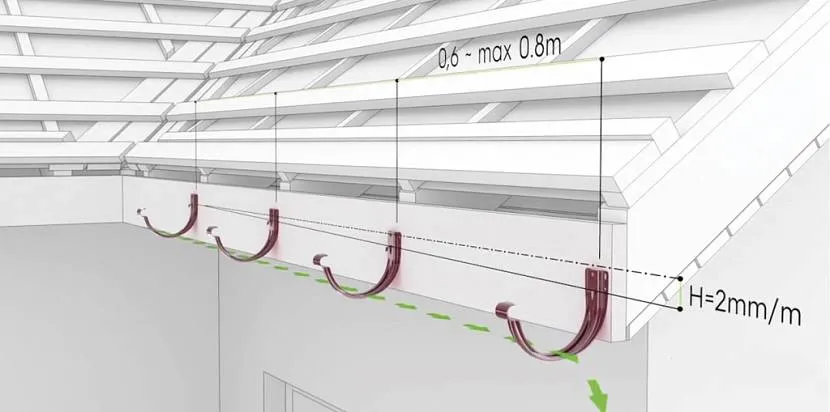

Проектирование уклона водосточного желоба

Параметры водосливной конструкции рассчитываются на этапе проектирования крыши, на основании ее площади. Существуют специальные формулы, позволяющие определить сечение (диаметр) водостока по площади сектора кровли, с которого будет происходить сбор воды в данный слив. Также существуют специальные таблицы с готовыми соотношениями, что в большинстве случаев гораздо удобнее. В них содержатся точные расчеты, позволяющие выбрать подходящий стандарт труб и желобов, а также количество водосборных воронок на сектор крыши.

Различная планировка построек и конфигурация крыш делает возможным различное устройство ливневых систем. Вместе с тем, существуют оптимальные схемы монтажа и проверенные на практике приемы установки водостоков. Монтаж водосточной системы проводится на основе следующих принципов:

Для эффективного отвода воды форма и конструкция водостока выбирается заранее. При монтаже понадобятся не только прямые, но и угловые элементы слива, соединяющие части системы на соседних стенах; не обойтись и без торцевых заглушек.

Расчет уклона Источник blues-dev.ru

Общие положения проектирования дренажа

Схема устройства дренажных систем на дачном участке.

Разработка проекта дренажной системы участка проводится в соответствии с нормативами СНиП «Дренаж 2.06.15-85». При проектировании дренажа составляется план расположения элементов системы с обозначением трубопроводов и их уклонов, колодцев, сборников стоков, детализации узлов и сложных элементов. К нему прилагается пояснительная записка и смета на материалы и работы.

Для проектирования дренажа загородного участка необходимы следующие исходные данные:

анализ геологических и гидрогеологических условий территории, свойства и состав почвы;
подробный план с указанием контуров всех строений участка, схемы с разрезами и обозначением глубин закладки фундаментов зданий;
расположение зон сплошного мощения и дорожек;
топографическая карта участка, необходимая для учета перепадов и уклонов рельефа. На основании этих данных проектируются отметки глубины прокладки дренажных устройств;
план существующих насаждений для привязки их к системе;
план проложенных подземных коммуникаций для предотвращения их повреждений.

При проектировании дренажа тип будущей системы выбирается в зависимости от гидрогеологических условий и особенностей защищаемого объекта. Если на территории участка грунтовые воды залегают в песчаном слое, применяют системы, обеспечивающие общее понижение их уровня. Для глинистых и суглинистых грунтов с малой водоотдачей проектируют дренаж местного типа. Для участка, где водоносный пласт расположен в грунтах со слоистым строением, предусматривают как общие, так и местные системы дренажа. При проектировании дренажа следует учитывать возможное их влияние на соседние существующие домостроения.

Что входит в проект дренажной системы участка

Популярные схемы дренажных систем

Проектирование элементов дренажной системы участка

Как создается проект дренажной системы

Подготовка к установке дренажа
