Что учитывать при составлении проекта водоснабжения квартиры

Монтажные этапы

Перед тем как сделать разводку труб в ванной и туалете, перекрыл подачу холодной и горячей воды. Это сделал с помощью вентилей на стояках, которые идут с первого этажа. Потом начал выполнять монтажные работы следующим образом:

В самом начале смонтировал два шаровых крана. Один из них установил на горячую воду, а второй – на холодное водоснабжение. Еще один шаровой кран смонтировал на подающем трубопроводе, который ведет к стиральной машинке. Он позволяет полностью не перекрывать подачу холодной воды в ванной комнате и туалете, если произойдет аварийная ситуация и понадобится провести ремонтные работы.

Смонтированный шаровый кран

• На следующем этапе выполнил монтаж счетчиков воды и фильтров, осуществляющих грубую очистку поступающих жидкостей по холодному и горячему трубопроводу. Благодаря последним элементам удаляются крупные примеси. Поэтому у подключенных приборов увеличивается бесперебойный срок эксплуатации.
• Потом была выполнена разводка сантехники в туалете и ванной комнате. При этом старался делать как можно меньше соединений. Ведь это позволит уменьшить вероятность возникновения протечек.

О монтаже водопровода из полипропиленовых труб открытым способом рассказывает будущий домовладелец в этом видеоматериале:

На завершающем этапе открыл краны на смонтированных водопроводах, по которым начала поступать холодная и горячая вода. Данную сантехническую арматуру не закрывал в течение 15 минут. Это нужно было для того, чтобы проверить герметичность сделанных соединений. После 15 минут протечки не были обнаружены.

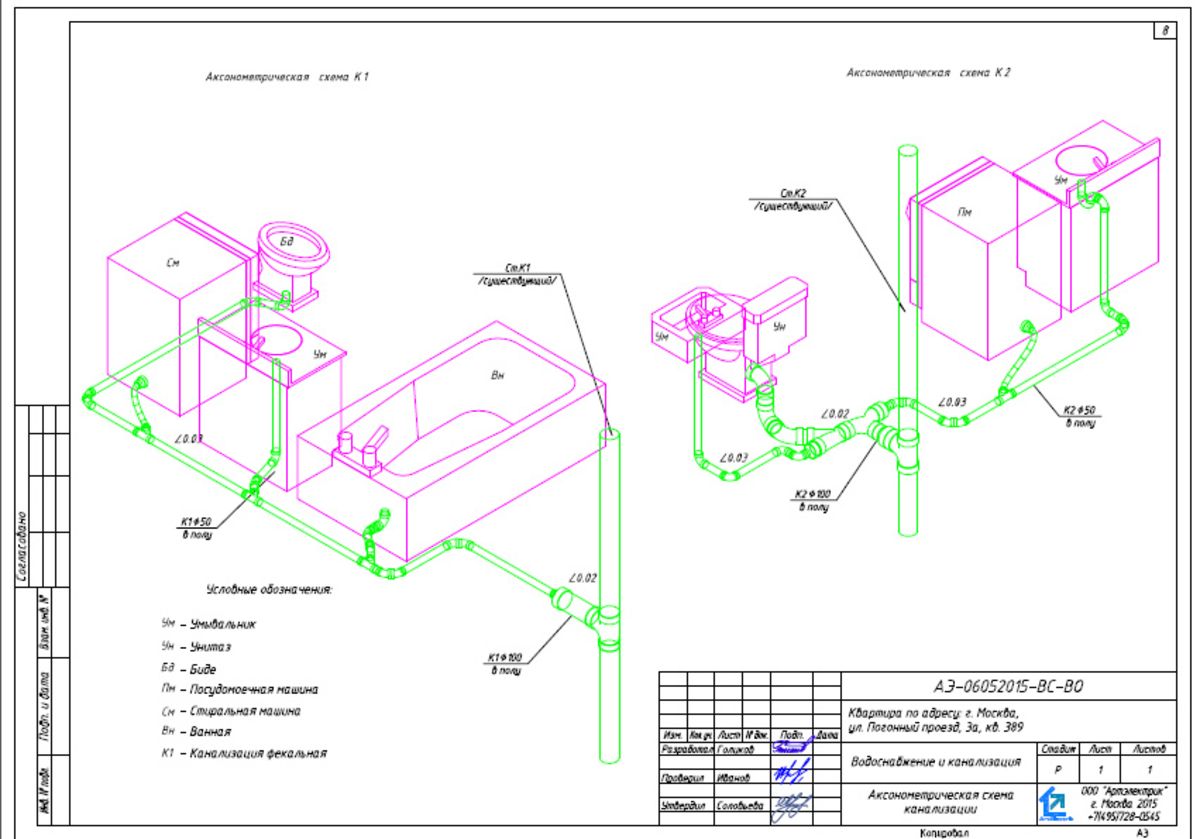

Как выполнялась разводка канализационной системы в сантехническом узле одного из частных домов показано в данном видео:

На заметку!

Во время монтажа прокладку труб осуществлял на расстоянии минимум 340 мм от электрических проводов. Если бы оно было меньше, тогда трубопроводы могло бы пробивать электротоком. При этом советую осуществлять работать так, чтобы разводка горячей воды и холодного водоснабжения была выполнена открытым способом. Это позволит не ломать отделку, если произойдет аварийная ситуация.

О секретах монтажа полипропиленовых трубопроводов поможет узнать данный видеоматериал:

Подбор труб для водоснабжения

Если все же вы приняли решение своими руками выполнить прокладку водопровода в своем доме, после разработки схемы вам следует выбрать подходящие для системы водоснабжения трубы. В первую очередь необходимо точно определиться с количеством труб для водопровода. При этом в процессе расчета по диаметру и длине необходимо учитывать все повороты и уклоны, которые будут возникать при разводке водопровода и установке различных элементов.

Что касается диаметра труб для водопровода, то минимальный диаметр труб, которые могут применяться для монтажа схемы водопровода в частном доме, должна составлять 32 мм. Минимальный диаметр труб для водопровода в 32 мм выбирается в не зависимости от материала, из которого выполнены трубы. Другими словами, будь-то трубы из полипропилена или традиционные стальные трубы – в любом случае диаметр трубы для водопровода в частном доме должен составлять минимум 32 мм.

Кроме диаметра труб и их длины обратите внимание на метод соединения труб друг с другом. Помните, что абсолютно все соединения между трубами водоснабжения должны быть герметичны и надежны. Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Так, например, если для монтажа водопровода дома вами выбраны полипропиленовые трубы, вы должны понимать, что для их соединения потребуется специальный паяльник, с принципом работы которого вам самому придется разбираться. К тому же, для пайки разного диаметра труб, кроме самого паяльника, понадобятся и специальные насадки различного диаметра. Паяльник для сварки разного диаметра труб показан на фото:

Кроме всего прочего при выборе труб для разводки водопровода своими руками необходимо учитывать следующие моменты:

1. При выборе труб для водопровода в частном доме обязательно проконтролируйте, чтобы они были предназначены для пищевых систем водоснабжения частного дома из колодца или скважины. Диаметр труб для водопровода здесь не имеет никакого значения – и большие и меньшие по диаметру трубы должны быть пищевыми.

Встречаются случаи, когда не совсем добросовестные продавцы продают трубы технического назначения, выдавая их за трубы для пищевого водоснабжения. Конечно, цена технических труб на порядок ниже цены на пищевые трубы, однако экономия в данной ситуации просто неуместна.

1. Поскольку при подключении водопровода дома к централизованной системе водоснабжения или насосной станции колодца или скважины в случае с автономным водоснабжением, трубы будут прокладываться в вырытых траншеях, необходимо подумать и об утеплении труб. Для утепления труб водоснабжения при монтаже водопровода применяют, как правило, специальную минеральную вату.
2. В случае если при монтаже водопровода его трубы будут прокладываться над землей без размещения их в траншеях, так же потребуется утеплитель. При наземной разводке системы водоснабжения кроме минеральной ваты могут использоваться и другие утеплители. Если прокладка системы водоснабжения производится в регионе с очень низкими температурами в зимний период года, кроме утеплителя рекомендуется использовать активный обогрев труб водопровода дома в виде обогревающего электрокабеля. Цена обогревающего кабеля довольно высока, однако его использование полностью исключит возможное замерзание труб водопровода дома.

Основные требования к водоснабжению квартиры

1. Функциональность. Сегодняшние системы водоснабжения должны обеспечить бесперебойную работу всей сантехники, которую мы захотим установить в квартире. Наше оборудование позволит не зависеть от аварий и профилактических работ на центральной системе.

Надежность. Система должна иметь максимальную защиту от протечки и свободный доступ к вентилям подачи воды на случай аварийной ситуации, чтобы перекрыть воду самостоятельно без вмешательства сантехников (которые, как известно, появляются, когда соседей уже зальет). Система водоснабжения квартиры должна быть оснащена автоматической системой отключения воды, в случае если возникнет протечка во время вашего отсутствия.

 Удобство обслуживания. Наша система содержит в себе минимум узлов обслуживания, существующие узлы обслуживания просты в обращении и не требуют к себе большого внимания. Осуществлять работу с узлами нужно, только если это необходимо.

(См. также: Закон о водоснабжении и водоотведении)

Защита приборов сантехники. Системой обеспечиваются, максимальные сроки службы для всей установленной в квартире сантехники тем самым защищает их нежнейшую «начинку» при перепаде давления (современные агрегаты, такие как гидромассажная ванна и душевая кабинка, и смеситель с керамическим эксцентриком, очень привередливы к воде).

Приемлемая цена.  Стоимость полностью подготовленной системы, включая в себя весь материал и проведение монтажных работ, не  должна быть высокой.

Скрытость. Трубы для водоснабжения в квартире, должны хорошо справляться со своей работой, при этом они не должны быть выставлены на показ. И не создавать вынужденные, ни кому не нужные «декоративные» выступы и колонны.

(См. также: Отключение водоснабжения)

Рисунок 2: Горячее водоснабжение в квартире

В выполнении вышеупомянутых требований, и будет определяться идеальная система водоснабжения. Для установки нового оборудования в системе водоснабжения нужно сравнить и выбрать подходящий тип трубы – медные, металлопластиковые или полипропиленовые.

Важно! Выбор типа труб будет влиять на потребительское свойство системы

Виды разводки. Их преимущества и недостатки

Для систем водоснабжения и отопления в жилом помещении могут быть использованы следующие схемы:

• тройниковая;
• коллекторная.

Тройниковая разводка

Тройниковая схема разводки – это последовательное соединение труб и их подвод к точкам водозабора (раковина, душ, унитаз и так далее).

Последовательное подключение точек забора воды

Преимуществами такой системы подключения водопроводных труб являются:

• невысокая стоимость, так как при использовании последовательного подключения требуется минимальное количество труб и соединительных фитингов;
• простота монтажа системы;
• компактность – трубы занимают минимальное количество пространства жилого помещения.

Среди недостатков можно выделить:

• недостаточность напора при одновременном включении нескольких кранов, входящих в систему водоснабжения или отопления;
• затруднение поиска протечки в случае сильного перепада давления жидкости в системе;
• необходимость полного отключения водоснабжения системы для выполнения ремонтных и/или профилактических работ.

Тройниковая разводка преимущественно используется при обустройстве коммуникаций в малогабаритных квартирах или загородных домах с малым количеством точек водозабора.

Коллекторная разводка

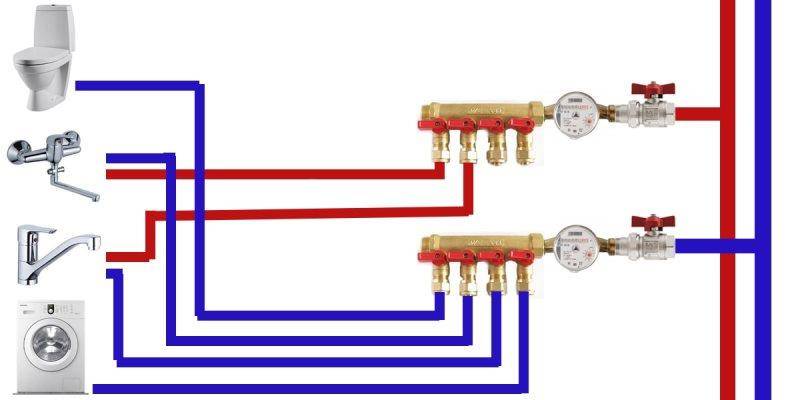

Коллекторная разводка представляет собой параллельное подсоединение труб системы водоснабжения/отопления к центральному стояку при помощи специализированного устройства – коллектора, который устанавливается на вводе системы в здание.

Параллельное подключение точек водозабора

У данной системы подключения сантехники также имеются свои преимущества и недостатки. К положительным моментам можно отнести:

• стабильность напора подачи воды во все подключенные устройства, независимо от использования остальных сантехнических устройств;
• возможность в кратчайшие сроки обнаружить неисправности в работе того или иного оборудования, а также мест образования протечки;
• возможность выполнения ремонтных работ без необходимости отключения от водоснабжения иных точек потребления;
• однородность температуры подаваемой жидкости.

К отрицательным моментам относятся длительность монтажа, так как к каждому сантехническому прибору требуется подвести отдельную трубу, и увеличение стоимости материалов (труб, тройников, фитингов, держателей и так далее).

Коллекторная разводка в отличие от тройниковой позволяет максимально оптимизировать работу каждого сантехнического оборудования в отдельности. Например, для стиральной машины можно установить дополнительный фильтр, что значительно продлит срок ее эксплуатации.

Инструмент, материалы, демонтаж старого

Специальные инструменты для сборки квартирных трубопроводов описаны выше походу изложения. Для закупки материалов, ясное дело, понадобится расчет метража, номенклатуры и количества по месту. Демонтаж старых труб делается обычными способами. Его лучше делать после установки и регистрации водомера, чтобы надолго не отключать воду на этажи.

Дадим лишь один совет: не берите вентили с рычагом. Он выполнен из силумина или пластика и имеет свойство обламываться в самый неподходящий момент, как раз тогда, когда нужно срочно перекрыть. Берите шаровые вентили с рукояткой-«бабочкой». Круглые рифленые рукояти тоже не ломаются, но мокрые или потные руки по ним скользят.

Преимущества централизованного водоснабжения

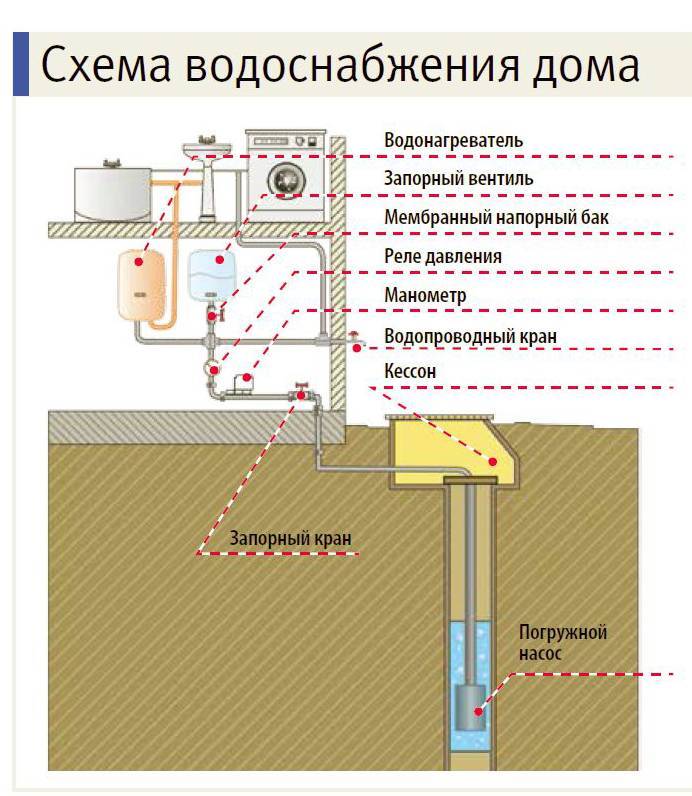

Поставлять в дом воду можно и из автономных источников – скважин, колодцев, природных водоемов (подробней читайте тут). Этот вариант водоснабжения имеет множество достоинств, но для его организации требуется немало средств и трудозатрат. А качество воды, её напор и обеспечение необходимого объема жидкости станут исключительно заботой владельцев дома.

Однако подключение дома к централизованной системе водоснабжения тоже не всегда оказывается лучшим решением. Особенно если эта система уже изношена или не рассчитана изначально на большое количество потребителей. В этом случае может страдать и качество поставляемой воды, и основные критерии нормальной работы водопровода – расход и напор.

Старые сети и слабый напор – повод задуматься об автономном водоснабжении

Если же система новая и современная, и проходит недалеко от вашего участка, то лучшего источника не найти. Подсоединение к ней дает огромное преимущество по сравнение с обустройством скважины или колодца.

• Экономия денежных средств в этом случае очень ощутима. За подключение индивидуального дома к водоснабжению населенного пункта заплатить придется гораздо меньше, чем за бурение скважины или рытье колодца с последующим их обустройством, оснащением насосным оборудованием и системами водоподготовки.
• Экономия времени и трудозатрат тоже очевидна. Причем не только на этапе строительства, но и в процессе эксплуатации: за нормальную работу оборудования и его ремонт отвечать будет поставщик ресурсов.
• Качество воды и её соответствие санитарно-гигиеническим нормам тоже не ваша забота. Потребителю она подается уже очищенной и обеззараженной, что освобождает от необходимости устанавливать в доме оборудование для водоподготовки.

Серьезным недостатком можно считать только вероятность отключения воды в случае аварии или ремонтных работ на трассе, либо недостаточный напор в часы максимального разбора. Но такие ситуации не исключены и при водоснабжении из автономного источника. Насос может сломаться, вода из колодца может уйти или её уровень понизиться.

Пошаговый алгоритм работ

Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:

1. Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:

• выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;
• выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.

Коллекторная система разводки — современный и более практичный вариант, в такой водопроводе давление будет стабильным

Расчёт фитингов и других вспомогательных элементов, а также показателя сечения трубопровода. Рекомендуется перед каждым источником водозабора устанавливать перекрывающие краны

Важно запомнить, что показатель сечения труб должен быть меньше, чем у соединительных элементов.
Четвёртый пункт схемы включает в себя перечень необходимых для проведения разводки инструментов.
Демонтаж старой коммуникации и прокладка новой. Во время демонтажа старой конструкции очень важно позаботиться о соблюдении показателя сечения всех выходов и труб, иначе придётся использовать специальные переходные муфты.

Как правило, в стандартных квартирах комнаты, где располагаются водопроводные конструкции, имеют ограниченную площадь. В связи с этим предпочтение рекомендуется отдавать наиболее компактному варианту прокладки водоснабжения. Как уже говорилось выше, для водопровода в квартире можно использовать трубы из разных материалов.

Металлопластиковые трубы

Металлопластиковые трубы, свернутые в небольшие бухты, очень удобны для перевозки и хранения, чего не скажешь о стальных изделиях

Металлопластиковая коммуникация монтируется двумя способами:

1. С помощью резьбовых соединительных элементов, которые включают в себя уплотнительные прокладки. Уплотнитель необходим для достижения нужного показателя герметичности в системе.
2. С использованием обжимных фитингов.

Изделия из металлопластика имеют сопротивляемость к губительному воздействию коррозии, а также благодаря гладким внутренним стенкам отличаются высокой пропускной способностью. А благодаря гладким стенкам такие изделия не накапливают внутри себя солевых отложений, способных со временем привести к сужению просвета трубы и её полной закупорке.

Как сделать разводку металлопластиковых труб своими руками? Для разводки металлопластиковых труб своими руками требуется наличие трубореза, прессовочных клещей и римеров. Категорически не рекомендуется выполнять скрытую проводку металлопластикового водопровода в стенах. Эта связано с тем, что уплотнительные элементы со временем теряют свои полезные свойства и соединительные узлы могут дать течь, поэтому к трубопроводу необходимо предусмотреть быстрый доступ для проведения ремонтных работ.

Рекомендации

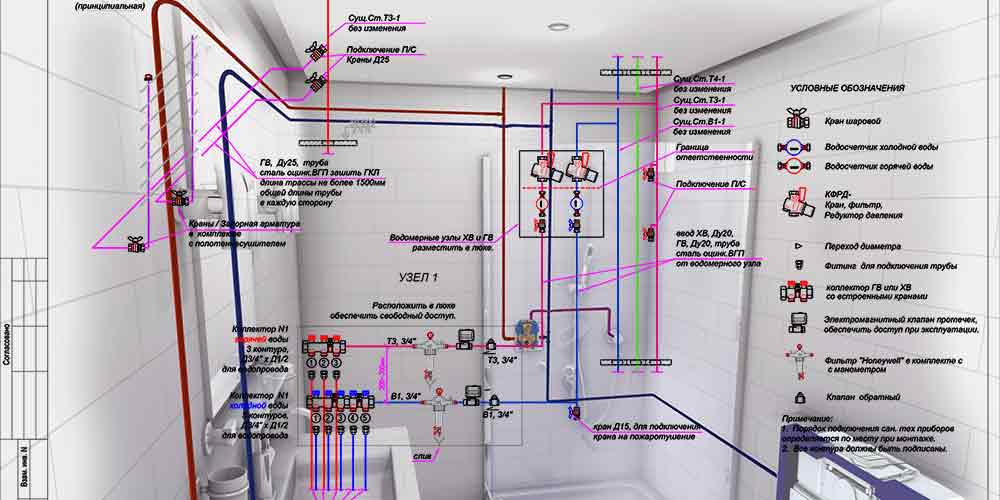

Схема разведения магистрали даёт гарантию безаварийной работы

Важно в первую очередь разработать проект, и на его основе вычислить необходимое количество материала. На схеме нужно обозначить расстановку всех необходимых деталей и элементов, а также трассы с ответвлениями

Это необходимо для правильной работы системы. Стоит отдавать предпочтение только качественной продукции и не скупиться на приобретении дорогостоящего материала

Дешевые детали, как правило, бывают низкого качества, их применение в любом случае приведёт к аварийной ситуации, а значит и к замене всей системы водоснабжения.

Для самостоятельного проведения монтажной работы необходимо иметь опыт в работе с паяльным и сварочным оборудованием. Но если такие навыки отсутствуют, то для осуществления такой работы можно вызвать специалистов.

Пластиковые трубы

Сегодня пластмассовые трубы являются наиболее популярным вариантом для организации разводки водоснабжения в квартире. Рассмотрим, из каких полимерных материалов можно выполнить разводку воды:

1. Полибутилен (ПБ). Этот материал отличается высоким коэффициентом теплопроводности, является довольно пластичным, поэтому в случае необходимости его можно изогнуть. Максимальная рабочая температура для полибутиленовых деталей доходит до 90 °C. Монтируется полибутиленовая коммуникация посредством использования паяльного оборудования. Основной минус — высокая стоимость.

2. Полиэтилен (ПЭ). Полиэтиленовые изделия не являются самым лучшим вариантом для организации правильной разводки воды в квартире. Особенно это касается горячего водоснабжения (ГВС), так как ПЭ трубы имеют максимальную рабочую температуру, которая не превышает 60 °C. Для ГВС необходимо использовать армированные ПЭ изделия. Рабочее давление для изделий из этого материала не превышает 3,5 атмосфер, а в многоквартирных домах возможны скачки до 6 атмосфер (в системах, транспортирующих холодную воду) и 4,5 атмосфер в горячих водопроводах. Основное достоинство ПЭ деталей заключается в том, что они не боятся замерзания. При монтаже водопроводной конструкции из полиэтилена специалисты рекомендуют предусмотреть защиту от протечек (установить Аквастоп).
3. Поливинилхлорид (ПВХ). Коммуникации из поливинилхлорида являются устойчивыми к коррозийным воздействиям, к активным химическим соединениям. Стоимость труб для разводки воды в квартире, из этого материала является довольно демократичной. Максимальная температура, которой способны сопротивляться ПВХ детали, доходит до 80 °C. Среди минусов ПВХ можно выделить следующие: слабая прочность, отсутствие сопротивляемости к ультрафиолетовому излучению. Монтаж ПВХ коммуникации выполняется посредством склеивания стыков или их пайки.
4. Пропилен или полипропилен (ПП). Пропиленовые трубы для водопровода являются наиболее распространённым на сегодняшний день вариантом. Коммуникация из ПП отличается низкой стоимостью и доступностью, обладает высоким коэффициентом прочности (как для пластика).

Максимальная рабочая температура для полипропиленового трубопровода составляет 130 °C. Правильно организованная разводка труб позволяет получить систему, которая способна выдерживать давление до 12 атмосфер. Гладкие стенки ПП труб исключают возможность возникновения солевых отложений. Таким образом, ПП трубы являются ответом на вопрос о том, какие трубы использовать для водопроводов в квартирах.

Современный водопроводные системы в квартирах чаще всего монтируются из полипропиленовых труб

Распространенные ошибки при монтаже

Перед тем как сделать разводку воды в стенах помещения или в напольных покрытиях, следует продумать схему теплоизоляции. Проходящая по трубам вода охлаждается, отдавая тепло материалам стен дома и увеличивая нагрузку на автономные нагреватели. Металлические магистрали, лишенные изоляционного слоя, покрываются слоем конденсата, который вызывает коррозию. Капли воды впитываются в материал стен, вызывая появление плесени или грибка.

В процессе эксплуатации пластиковые трубы расширяются. При укладке магистралей в каналы, выполненные в стенах, предусматривается запас пространства. На внешнюю часть трубы надевается чехол из синтепона. Если труба уложена в паз без зазора и замазана цементом, то при нагреве поверхность стены трескается, что приводит к осыпанию плитки или порче лакокрасочного покрытия.

В процессе монтажных работ необходимо закрывать торцевые кромки труб для защиты от посторонних предметов. Перед пайкой или сваркой рекомендуется проверить внутреннюю часть трубы на наличие посторонних предметов. При попадании грязи происходит закупоривание линии водоснабжения или засорение водоразборного оборудования. Для удаления засоров придется разбирать часть водопровода или ремонтировать краны или радиаторы нагревательных установок.

Пайка пластиковых труб выполняется специальной индукционной установкой. С поверхности соединяемых элементов удаляются следы грязи и масла, не допускается попадание в соединение воды. Посторонние предметы или жидкость, попавшие в сварной шов, ухудшают прочность соединения. Если трубы проводятся через перекрытие между этажами, то в плитах сверлятся индивидуальные отверстия. Протягивать трубопроводы пучком через единый канал не рекомендуется, поскольку происходит ухудшение условий работы водопроводных магистралей.

В конструкции магистралей предусматриваются запорные вентили, расположенные перед водоразборным устройством или на выходе из коллектора. Рычаги и барашки вентилей должны располагаться на расстоянии друг от друга, обеспечивая возможность поворота.

Трубы

На этапе планирования системы предстоит определить материал для будущей системы.

В настоящее время для устройства внутреннего водоснабжения используют различные виды трубопроводов:

1. Металлический трубопровод. Обладает достаточной прочностью и долговечностью.Соединения трубы имеют резьбовые (муфты, сгоны), или сварные. В современном строительстве используются редко по причине высокой стоимости, большого веса и высокой трудоемкости монтажа.
2. Металлопластиковый трубопровод. Труба состоит из нескольких слоев полиэтилена, между которыми имеется слой алюминиевой фольги, придающий прочность.Такой тип трубопровода стал хорошей альтернативой металлическим трубам. Малый вес, прочность, гибкость трубы позволяют быстро и легко производить монтаж системы любой конфигурации и сложности.

Одним из недостатков водопровода из металлопласта является необходимость периодической подтяжки резьбовых соединений, что исключает скрытую прокладку такого трубопровода. (Как правильно соединять металлопластиковые трубы, Вы можете прочитать в этой статье).

Полипропилен.Полипропиленовая труба из толстого, прочного пластика отвечает всем требованиям современных систем водоснабжения и отопления.Трубы надежно соединяются методом спайки, при помощи специального сварочного аппарата с набором насадок под разный диаметр. Разнообразие фитингов и элементов позволяет собирать от простых систем до достаточно сложных.

Срок службы трубы при правильном подборе и монтаже составит более 50 лет. Трубы подходят для скрытого монтажа, так как прочность мест сварки такая же, как и на сплошных участках.

Выбор инструментов и демонтаж старого водопровода

Безусловно, в системах водоснабжения в хрущевке, сталинке и прочих многоэтажных домах старой постройки будут существенные различия с трубопроводом новостройки.

Например, в новых домах используют в основном полимерные трубы для устройства водоснабжения. А попробуйте заменить часть трубы в сталинке на пластиковую разновидность – получите только сырость по всему полу, стенам из-за образующегося постоянно конденсата.

Также разница будет ощутимой, когда начнете планировать расположение точек подачи воды – напрямую зависит от особенностей планировки.
