Камеры статического давления
Камера статического давления используется вместе с вентиляционными решетками для снижения давления, выравнивания воздушного потока и глушения шума. Камеры очень громоздкие, но без них бесполезно браться за подобный проект.
Проникся уважением к шведам — все отверстия в камерах и глушителях были закрыты полиэтиленовыми “шапочками”. Несколько фото:
Черная трубочка это оплетка тросика, которым передвигается круглый перфорированный рассеиватель. Назначение рассеивателя — регулировать поток, увеличивая или уменьшая сопротивление потоку, ну и сам поток естественно рассеивать в камере, чтобы он не бил прямо на выход из камеры узкой струей, а распределился по всему сечению выхода.
Прозрачные трубочки предназначены для подключения к дифференциальному манометру при проведении пусконаладки. На ярлыке указан K-фактор, по которым можно, измерив разницу давления дифференциальным манометром, получить расход воздуха через камеру.
Виды приточно-вытяжной вентиляции
Приточно-вытяжная вентиляция бывает трех видов. Они отличаются по функционалу, составным механизмам, производительности.

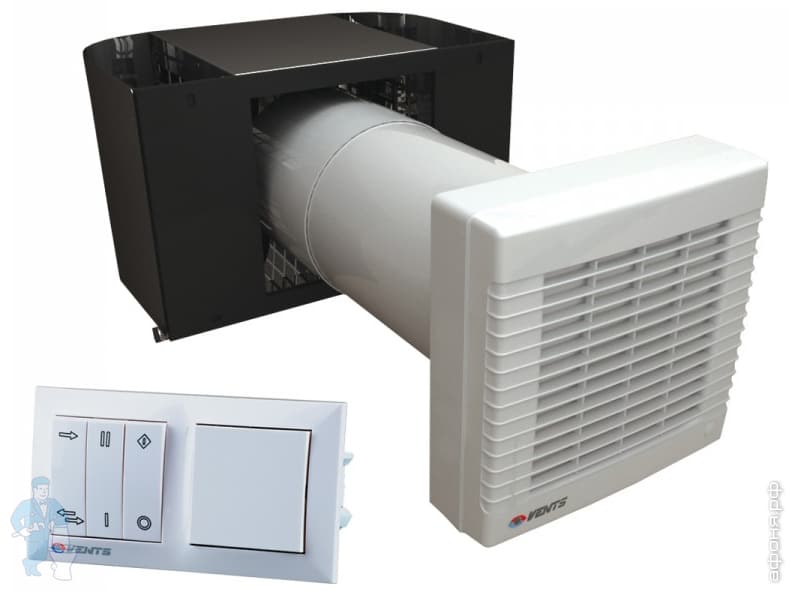

Механическая система с рекуперацией тепла
Рекуперация — использование отработанного воздуха для подогрева поступающего с улицы. Воздушные массы проходят через фильтр, прогреваются в рекуператоре, потом догреваются в нагревателе. После этого свежий воздух по каналам транспортируется в помещения.
Механизмы находятся в звукоизоляционном корпусе, в комнатах не слышно, что работает вентилятор. Для управления скоростью вращения лопастей и регуляции температуры поступающего воздуха установлена автоматика.
Рекомендуем размещать установку в отдаленных нежилых комнатах — в гардеробе, на лоджии или балконе. Несмотря на звукоизоляционный короб, некоторые шумы во время работы он не подавляет.
Система механической вентиляции бывает двух видов — потолочной и напольной. Обслуживание установки предполагает регулярную замену воздушных фильтров, минимум один раз в квартал. Ее недостаток — необходимость профессионального монтажа и высокая стоимость конструкции.
Принудительная без рекуперации
Приточно-вытяжная вентиляция без рекуперации отличается от предыдущего типа тем, что воздушные массы с улицы прогреваются только в нагревателе. Это увеличивает расход электроэнергии в холодное время года. Систему применяют для проветривания всей квартиры или только одного помещения.
Приточку и вытяжку в принудительной вентиляции без рекуперации устанавливают отдельно в разных местах. Попадающий извне воздух сначала проходит очистку через фильтры, потом прогревается в нагревателе и транспортируется по трубопроводу. Для управления скоростью вращения и температурой воздуха предусмотрена автоматика.
Для оборудования вытяжки применяют канальные вентиляторы. Если в вентиляционных шахтах нормальная тяга, для вывода углекислого газа оставляют естественную вентиляцию.
Комбинированная
Воздух в комбинированной приточно-вытяжной вентиляции поступает естественным путем: через клапаны на окнах или стенах. Отработанный воздух выводит механическая вытяжка. В такой системе нет рекуперации и нагревателя, поэтому в зоне приточного клапана рекомендуем установить отопительный прибор.
О чем следует помнить при покупке канального кондиционера (канальника)
Канальные кондиционеры – весьма специфический вид оборудования, который, можно сказать, совмещает в себе элеметны кондиционирования и вентиляции. С одной стороны это внутренний блок кондиционера, который служит для охлаждения воздуха в помещении. С другой стороны, к канальнику подцепляют воздуховоды и делают разводку по помещениям, словно это система вентиляции.
Напор вентилятора и его регулирование
О параметрах воздушного напора уже было сказано раньше
Но этот параметр имеет большую важность при подборе кондиционера. Чрезмерный напор воздуха – это отрицательное явление, которое может привести к появлению постороннего шума и повышению расхода электроэнергии. Сопротивление воздуховодов для воздушного потока рассчитывается заранее для подбора модели с подходящим параметром давления воздуха
Если расчет произвести не удается, то целесообразным будет приобретение модели с возможностью регулировки напора воздухопотока. Такой опцией оснащаются модели всех ценовых сегментов
Сопротивление воздуховодов для воздушного потока рассчитывается заранее для подбора модели с подходящим параметром давления воздуха. Если расчет произвести не удается, то целесообразным будет приобретение модели с возможностью регулировки напора воздухопотока. Такой опцией оснащаются модели всех ценовых сегментов.
Не забудьте про воздуховоды, клапана и решетки!
Следует понимать, что кондиционеры канального типа это не просто устройства с внешней панелью, а весомая часть инженерных коммуникаций. Поэтому выявление недочетов и их исправление после установки обойдется в большие финансовые затраты. Конструкция после установки будет иметь множество разветвлений, поэтому необходимо тщательно проработать схему монтажа. При неправильном или некачественном монтаже кондиционер нельзя будет вывести на рабочие параметры и режим работы.
Внутренний блок должен быть закреплен надежно, так как малейшая вибрация приведет к износу вентилятора и возникновению постороннего шума при работе
Также важно помнить, что канальный кондиционер нуждается в регулярном обслуживании, – для этого мероприятия должен быть обеспечен доступ к комнатному блоку устройства. Это может быть скрытый лючок или иное инженерное решение
Нужны ли адаптеры для канального кондиционера
Часто возникает вопрос, надо ли ставить адаптеры на входе и выходе канального кондиционера. Ответ на этот вопрос зависит от количества обсулживаемых помещений.
Если помещений несколько и в каждое из них нужна разводка воздуховодов, то адаптеры обязательно нужны, как на стороне всасывания, так и на стороне нагнетания.
Обычно на входе (красный адаптер 1) и выходе (синий адаптер 2) из канального кондиционера предусматривают адаптеры (камеры статического давления, коллекторы) для лучшего распредления воздуха
Если помещение одно, и кондиционер установлен непосредственно в нем, то можно обойтись без адаптера на стороне всасывания.
Ну а если у кондиционера нет разводки, и он выдувает воздух напрямую в решетку, то не нужен и адаптер на стороне нагнетания.
Пример монтажа канального кондиционера, когда можно обойтись без адаптеров. Чаще всего так делают в номерах отелей: устанавливают кондиционер в подшивном потолке приходей. Но в помещении, скорее всего, будет слышен шум при работе кондиционера.
Почему адаптер на выходе из кондиционера лучше все-таки ставить
На выходе из канального кондиционера адаптер и воздуховоды лучше всё-таки предусматривать, так как они поглощают шум вентиялтора, и в помещениие этот шум уже не прокникнет. На шум канальника с адаптером и воздховодами жалуются в 3-4 раза меньше, чем на шум от канальника без адаптера.
Два в одном – кондиционер и вентиляция
В наши дни одним из популярных решений вопроса вентиляции после установки металлопластиковых окон стали кондиционеры с подмесом воздуха. Они способны выполнять одновременно две функции: создавать оптимальные условия для проживания, то есть позволяют регулировать температуру воздуха и уровень влажности, и насыщать помещение свежим воздухом, что значительно улучшит самочувствие жильцов.
Каковы же принципы работы?
Внутренний блок
Сплит-система нуждается в двух основных блоках:
- Внутренний;
- Наружный.
Первый включает в себя воздушный фильтр, панель управления, вентилятор и прочее. В наружный блок входят компрессор и автоматика.
Где будет лучше разместить модули?
Внутренний блок часто устанавливают на балконе. Он не занимает много места, работает тихо, что положительно влияет на комфорт. Также возможна установка настенной сплит-системы за подвесным потолком. Оборудование сделано так, что оно ни капли не навредит интерьеру квартиры. Глазу будут видны лишь декоративные вентиляционные решетки.
Наружный блок монтируется со стороны улицы. С помощью тонкой фреоновой трубки он соединяется с внутренней частью вентиляции. К внутреннему блоку еще подключают калорифер.
Наружный блок
Работа совершается следующим образом. Сначала воздух забирается с улицы, затем по каналу он переходит в смесительную камеру. Во внутреннем блоке воздух фильтруется, подогревается или охлаждается и подается в помещение.
Микропроцессорное управление
Это своего рода мозг всей сплит-системы с вентиляцией. Благодаря электронной системе управления режимы работы кондиционера будут изменяться в зависимости от изменения погодных условий.
Умный кондиционер в осенний и весенний период не будет сразу включать калориферы для подогрева воздуха. Он воспользуется режимом «теплового насоса», что позволит сэкономить на электроэнергии. Многое современное оборудование оснащено подобными «мозгами». Это приводит к сокращению потребления электричества к минимуму.
Преимущества системы
В работе кондиционера с вентиляцией можно выделить 5 основных преимуществ:
- Свежий воздух в любое время года;
- Качественная очистка воздуха;
- Работа в режиме кондиционирования и вентилирования;
- Легкость в управлении;
- Тихая работа оборудования.
Вне зависимости от времени года вы сможете насладиться чистым воздухом у себя в квартире. Мало того, вы не будете ощущать неприятного холода зимой, который может возникнуть в результате использования естественного притока. Благодаря установленным калориферам воздух будет прогреваться, прежде чем попадать в помещение. Современные технологии позволяют подобной системе работать в любых погодных условиях.
Особенно полезным качеством является очистка воздуха. Ведь если вы живете в густонаселенном городе, то для вас не новость, сколько всякой грязи находится в уличном воздухе. Благодаря фильтрам пыль и неприятный запах выхлопных газов вам больше не страшны. Конечно, придется иногда менять фильтры, но что может быть дороже вашего здоровья.
Сплит-система
Любая современная сплит-система с вентиляцией рассчитана на подачу воздуха не только в одно помещение. Если разместить в квартире сеть вентиляционных каналов, то можно будет создать одинаковые условия для проживания во всех комнатах. Стоит лишь отметить, что оборудование не сможет создать разные климатические условия для комнат.
Что может быть проще, чем настроить работу вентиляции с кондиционированием, сделав всего пару нажатий на кнопки пульта. Кондиционер самостоятельно настроит все оборудование благодаря датчикам. Нужно лишь выставить нужную температуру и задать необходимое количество входящего воздуха.
Бесшумность работы кондиционера достигается благодаря тщательно подобранным материалам, которые поглощают все звуки. Также во время монтажа следует использовать материалы, которые будут поглощать вибрацию и звуки от работы оборудования.
Виды кондиционеров с притоком свежего воздуха
От классических сплит-систем кондиционер с функцией приточной вентиляции отличается наличием канала воздуховода, а вот его устройство и различает между собой подобные приборы.
Мембрана
Кондиционер с подмесом свежего воздуха этого типа включает в себя специальную мембрану, которая регулирует работу канала. Особенность работы мембраны – в неравномерной пропускной способности: молекулы кислорода проникают через нее в два раза лучше, чем молекулы остальных газов, что позволяет поддерживать естественный уровень кислорода в помещении. Мембранные приточные кондиционеры встречаются достаточно редко на российском рынке и стоят от 50 000 рублей, кроме того, цена установки устройства также выше обычной.
Модульная система

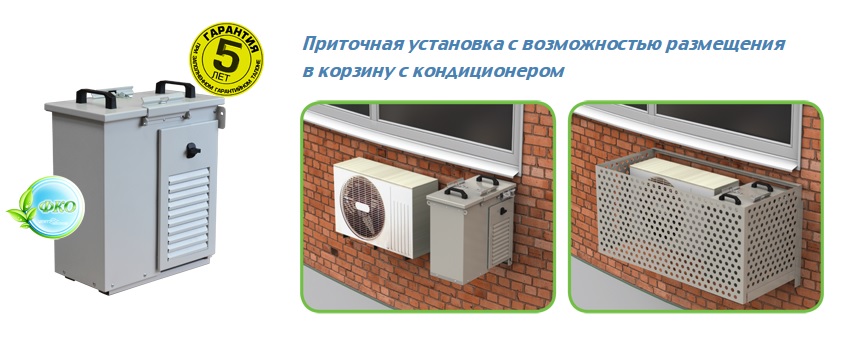

Представляет собой дополнение к уже установленной системе. В основе таких решений – рекуператор с воздуховодом, имеющий собственный внешний блок, как у кондиционера, который устанавливают рядом с внешним блоком сплит-системы. В таком модуле есть небольшие трубки воздуховодов, по которым проходит воздух, по дороге обмениваясь теплом для терморегуляции потоков. По сути, модуль представляет собой небольшую вытяжку с подмесом свежего воздуха. Основные минусы такого решения – громоздкий короб на стене, причем уже второй, так как рядом есть блок кондиционера, и ограниченный воздухообмен, в среднем – около 20 м3/ч, чего недостаточно для полноценного дыхания даже одного человека. На сегодняшний день на российском рынке таких модулей уже практически не осталось; даже официальные производители убирают их из каталогов, так как по всем показателям они проигрывают качественной приточной вентиляции. Цена таких устройств начинается от 7 000 рублей, что, естественно, не включает в себя цену самого кондиционера.
Модификация внешнего блока
Один из наиболее логичных вариантов в решении проблемы притока свежего воздуха в кондиционере – модификация внешнего блока. Действительно, такое решение существует и представляет собой совмещение блока охлаждения с вентиляционным. При этом вентиляционный блок связывается каналом воздуховода с внутренним блоком кондиционера и подает воздух через него. Максимальная подача воздуха для такой системы на порядок выше, чем у остальных вариантов – 32 м3/ч, однако этого достаточно по норме только для одного человека. Кроме того, стоимость таких устройств куда выше кондиционеров без притока и начинается от 140 000 рублей.
Другие типы кондиционеров с подмесом свежего воздуха представляют собой модификации описанных видов. В любом случае, все такие сплит-системы объединяет то, что показатели воздухообмена далеки от желаемых: свежий воздух составляет всего 5–10% от общего потока, а его объем, в основном, колеблется около 20 м3/ч, что составляет около половины от нормы на одного человека. Наибольшие показатели среди кондиционеров дают канальные системы – до 25% от общего потока занимает свежий воздух, однако такие системы сложно установить в городской квартире.
Таким образом, оптимальным решением будет разделить эти функции и установить кондиционер с приточной вентиляцией в квартире, возможно даже в одной комнате. Качественная приточная вентиляция подает до 160 м3/ч свежего воздуха с улицы, при этом воздух очищается от вредных примесей – пыли, аллергенов, неприятных запахов.
Переход на водяной подогрев
Закончился 2013 год эксплуатации приточки совместно с канальным кондиционером.
Было потрачено 6700 КВт электроэнергии. Большая часть пошла на нагрев воздуха зимой электрическим калорифером.
Запланировал переход с электричества на воду. Из чего будет состоять система:
Контролер автоматики — OPTIMUS 911. Выбрал его по нескольким причинам:
- умеет управлять моим вентилятором по сигналу 1-10 В
- умеет одновременно управлять водяным нагревателем по сигналу 1-10 В и плавно электрическим калорифером по ШИМ. Электрический калорифер подключается, если у водяного не хватает мощности.
- умеет автоматически снижать скорость вентилятора, при снижении температуры обратной воды ниже дежурного значения.
- имеет несколько режимов защиты от замораживания: по температуре воздуха, по температуре обратной воды, по капиллярному термостату.
Водяной калорифер Systemair VBC 200-2
Смесительный узел с трехходовым краном и приводом управления по сигналу 1-10 В
Рециркуляционный насоса для малого контура
Параметры системы отопления:
- Давление в системе отопления 6-10 Атм
- Температура — от 45 °C (на улице 0 °C) до 70 °C (на улице -28 °C)
Несколько фоток, во что превратилась система после перевода на воду
так выглядят электрический и водяной калориферы
щиток автоматики
смесительный узел
Преимущества
Положительных возможностей у канальных кондиционеров много, все они будут перечислены далее. Но следует помнить, что ошибки в монтаже могут свести их на нет.
Обслуживание сразу нескольких помещений
Само назначение канальных кондиционеров заключается в том, чтобы кондиционировать воздух сразу в нескольких комнатах или помещениях в одном здании. Это осуществляется за счет прокладки отдельных воздуховодных магистралей от одного внутреннего блока. При этом нет необходимости монтировать в каждую комнату индивидуальный внутренний блок.
Скрытый монтаж
Снаружи остается только распределительная решетка, а весь корпус внутреннего блока будет скрыт за подшивным потолком. Это позволит не только сохранить полезное пространство, но и сохранить дизайн помещения.
Низкий шумовой показатель
Если монтаж осуществлен правильно, то внутренний блоки работают практически бесшумно при равномерном распределении воздуха. Диапазон шума можно сравнить с шепотом человека, который находится на удалении в 10 м.
Подмес свежего уличного
О данном преимуществе было сказано выше. Напомним, что многие модели способны добавлять к циркуляции до 30% свежего воздуха с улицы. Также система может быть совмещена с капитальной системой вентиляции, которой обеспечено помещение.
Цифровое и дистанционное управление
В заключение о преимуществах укажем, что управление данной системой осуществляется посредством дистанционного пульта. В некоторых случаях на стену монтируется выносной пульт. Цифровое оснащение позволяет «коннектить» кондиционер со смартфоном или планшетом.
Что важно знать об установке кондиционера
Сплит-система состоит из внешнего блока, устанавливаемого с уличной стороны, и внутреннего, монтаж которого производится непосредственно в помещении. Между блоками прокладываются электрические и фреоновые коммуникации. Подсоединение осуществляют квалифицированные специалисты, использующие в своей работе специальный инструмент.
При установке внутреннего блока сплит-системы важно обеспечить свободную циркуляцию воздуха в помещении, без каких-либо препятствий для охлажденного воздушного потока. Внешний блок должен быть защищен от различных воздействий, которые могут повредить прибор: проливной дождь, падающие сосульки или снежные лавины с крыши. Конструкция монтируется на внешней стороне здания с применением качественных элементов крепления
Желательно устанавливать прибор на теневой стороне, под окном с открывающейся створкой, что обеспечит удобство для проведения технического обслуживания
Конструкция монтируется на внешней стороне здания с применением качественных элементов крепления. Желательно устанавливать прибор на теневой стороне, под окном с открывающейся створкой, что обеспечит удобство для проведения технического обслуживания
Внешний блок должен быть защищен от различных воздействий, которые могут повредить прибор: проливной дождь, падающие сосульки или снежные лавины с крыши. Конструкция монтируется на внешней стороне здания с применением качественных элементов крепления. Желательно устанавливать прибор на теневой стороне, под окном с открывающейся створкой, что обеспечит удобство для проведения технического обслуживания.
Также существуют моноблочные кондиционеры напольного и оконного вида. Конструкция предельно простая, все рабочие компоненты погружены в один корпус.
При установке кондиционера обязательно учитывайте отвод конденсата. Нельзя допускать, чтобы вода попадала на стену. Исключить подобные намокания позволит монтированная система канализации, которую также можно включить в проект монтажа оборудования.
Выбор место для кондиционера в комнате
Выбор места для кондиционера — ответственный и важный этап. От подобранного места во многом зависит комфорт в дальнейшем применении. Давайте рассмотрим комнаты и определимся, где все-таки лучше смонтировать аппарат, вне зависимости от его типа.
Расположение нескольких кондиционеров в основных комнатах
Расположение нескольких кондиционеров в основных комнатах вариант размещения «сплита» имеет 3 важных преимущества:
- В нужной комнате (при закрытых дверях) будет наиболее точно поддерживаться комфортная для вас температура. Именно точная настройка температуры во время сна ОЧЕНЬ ВАЖНА для здоровья, а не только для комфорта.
- Если в основных комнатах будут установлены кондиционеры (с правильно подобранной мощностью), то и вся квартира (включая коридор) будет обеспечена прохладой, когда это будет нужно.
- В течение дня будут охлаждаться только те комнаты, в которых вы проводите основное время. Нет смысла «студить» всю квартиру, когда весь день вы проводите в одной комнате. Например, при встрече гостей можно всю квартиру обеспечить прохладой, а ночью поддерживать температуру лишь в спальных комнатах.
Установка кондиционера в стальне
Если для установки климатического оборудования выбрана спальня, нужно продумать место для монтажа, чтобы поток охлажденного воздуха не попадал на отдыхающих людей, а проходил рядом с кроватью, обеспечивая приятную прохладу в помещении.
В таком случае существует следующие варианты монтажа кондиционера (иногда называемые «боковой монтаж», поскольку отверстие в стене сверлится сбоку от блока, а не под ним):
- на стенке с телевизором (ближе к стене с окном);
- на стенке, где находится изголовье кровати (ближе к стене с окном). Если интересует конкретное расстояние от штор, то читайте статью, где я указывал расстояния от стен и потолка до кондиционера.
Если выбирать из этих двух способов, то более безопасно ставить внутренний блок над изголовьем кровати (при прочих равных условиях). Обусловлено это тем, что холодный поток из блока меньше направлен вниз, чем по прямой (если блок поставить напротив кровати, то будет больше вероятности попадания холодного воздуха на спальное место). Но если напротив блока расположен компьютерный стол, то уже придется выбирать «наименьшее из зол».
Так же возможен не менее эффективный вариант — расположение блока «в проходе» (между подножьем кровати и телевизором). Этот и другие случаи размещения внутреннего блока лучше обсуждать уже на месте со специалистами. Поскольку большинство таких вариантов требуют согласования конкретных технических и финансовых вопросов.
Если комната небольшая и вариантов для монтажа практически нет, выбирайте кондиционер с разнонаправленным потоком воздуха, позволяющим самостоятельно регулировать направление исходящего потока.
Установка кондиционера в детской комнате
В детской комнате лучше вообще не ставить кондиционер, так как дети особенно чувствительны к потоку прохладного воздуха и могут быстро заболеть. Если уж жара достала, и в детской вообще нечем дышать, то выходом станет мобильный кондиционер. Его можно включать на непродолжительное время и направлять поток воздуха в самое безопасное место. В принципе, если включать кондиционер только тогда, когда детей нет в комнате, и поддерживать с его помощью оптимальную температуру в помещении, то можно поставить и сплит-систему, руководствуясь писанными выше правилами.
Установка кондиционера в гостиной
В гостиной комнате устанавливать кондиционер следует по аналогичному принципу: холодный поток воздуха не должен быть направлен на людей, а значит, при установке обязательно следует учитывать расположение мебели.
- на стене справа или слева от мягкой мебели;
- над входной дверью;
- возле оконного проема.
Чтобы кондиционер гармонично вписался в интерьер гостиной комнаты, рекомендуется выбирать модель, соответствующую по цвету или дизайну общей концепции оформления жилого пространства.
Установка кондиционера в кухне
Можно установить кондиционер на кухне, но только не рядом с газовым оборудованием и плитой. Для этой комнаты следует подбирать специальные модели, которые смогут справиться не только со своей основной функцией.
Работу сплит-системы на кухне нередко осложняют такие нюансы: высокая влажность в помещении, большое содержание жиров и копоти в воздухе, а также разные запахи при приготовлении пищи, для устранения которых часто приходится открывать окна. Не следует использовать кондиционер в качестве вытяжки, этот прибор не предназначен для подобной работы.
Как вывести гофру — неправильные решения
Однако при подключении и установке напольных кондиционеров, все сталкиваются с главной проблемой – куда и как вывести гофрорукав с теплым воздухом.
При полностью открытом или даже слегка приоткрытом окне, у вас в проеме образуется огромная щель, и часть теплого воздуха тут же возвращается обратно. Как следствие – кондиционер перестает нормально работать.
Отсюда и все жалобы на его малоэффективность и низкое КПД. Поэтому главная ваша задача при установке – сделать такой вывод на улицу, чтобы зазоры были минимальны, либо отсутствовали полностью.
Безусловно, этого можно кое-как добиться, налепив всевозможных скотчей, полиэтилена или просто заткнув щели тряпками.
Есть множество неудачных примеров решения этой проблемы.
Если у вас деревянные окна, которые открываются не распахиванием створки, а ее поднятием вверх-вниз, то можно вырезать прямоугольник из сэндвич панелей. В него вставить отвод, а сам прямоугольник просто поджать сверху рамой.
Либо просто заменить часть стекла непрозрачным пластиком и туда поместить вывод.
Но все равно, это не смотрится эстетично и похоже на лишний элемент, не вписывающийся в интерьер комнаты.
На высверливание отверстий в стенах, да еще таких огромных диаметров, однозначно ухудшающих теплоизоляцию дома, вообще мало кто согласится.
Тем более, если вы будете переносить кондиционер из гостиницы в спальню и другие комнаты. Что в итоге у вас получится? Продырявленный дом со всех сторон? А если он не ваш, а арендованный?
Как правильно вывести воздуховод
Как оказывается, сделать все можно красиво, эстетично и аккуратно. Рассмотрим наиболее удачный способ решения данной проблемы для пластиковых окон.
При этом методе, вам понадобится проделать отверстие в окне, ровно по размеру воздуховода. При этом резать само стекло не придется. Достаточно воспользоваться съемной москитной сеткой.
Снимаете с нее размеры и вырезаете по этим данным прямоугольник из акрилового оргстекла или плексигласа. Толщина его должна быть не более 6-7мм.
Оно то и будет вставлено вместо москитной сетки в окно.
При снятии размеров для стекла не забудьте, что сетка крепится в окне за специальные выступающие уголки.
Поэтому размеры стекла должны быть не от края до края рамы, а с учетом того, чтобы не мешать впоследствии данным уголкам занять свое место.
Для удобного прорезания оргстекла берете прямую ровную направляющую, например алюминиевый профиль, и большим канцелярским ножом несколько раз с усилием проводите по ранее размеченному контуру.
Переворачиваете стекло и то же самое проделываете с обратной стороны. Далее надавливаете и как бы складываете стекло пополам, отламывая его ровно по проведенным линиям.
Данный материал можно также резать болгаркой.
Правда от диска остаются подплавленные края, но их можно счистить шлифшкуркой, либо срезать тем же самым ножом.
Когда прямоугольник готов, в нем необходимо прорезать отверстие под патрубок. Прикладываете воздуховод на оргстекло в том месте, где нужно сделать отверстие и проводите карандашом окружность.
