Вентиляторы
Вентиляторы можно устанавливать в любой комнате. Количество и мощность приборов зависит от метража помещения и его потребностей в воздухообмене. Вентиляторы устанавливаются в отверстия вытяжных каналов, в окна или стены с выводом на улицу.
Вентиляторы бывают вытяжные и приточные, с низкой, средней и высокой мощностью. Для работы приборов нужен доступ электричества.
Стоимость вентиляторов не очень высокая. Форма и размер подбирается индивидуально, в зависимости от того, куда планируется монтаж. Установить вентилятор в вентиляционный канал можно самостоятельно. Устанавливать прибор в стену сложнее, нужно пробивать отверстие под размер. Если нет специального инструмента, понадобиться помощь строителей.
Из каких узлов состоит приточно-вытяжная вентиляция
Простейшая естественная вентиляция может состоять из приточных и вытяжных отверстий, оснащенных декоративными решетками с клапанами. Схема средней сложности включает разводку воздуховодов по комнатам. Сложная вентиляция состоит из набора следующих узлов:
- Декоративные решетки, защищающие каналы от проникновения с улицы мусора и грызунов;
- Фильтрующие элементы;
- Клапана, перекрывающие холодные потоки обратной тяги;
- Охлаждающие испарители для получения прохладного воздуха летом;
- Калориферы для подогрева приточных воздушных потоков зимой;
- Канальные вентиляторы;
- Воздуховоды круглого и прямоугольного сечения;
- Глушитель для поглощения звуков работающих вентиляторов;
- Распределительные решетки, рассеивающие поступающий в комнаты воздух мелкими порциями;
- Рекуператор для перенаправления, подогрева или охлаждения воздушных потоков;
- Датчики, передающие данные о климате в помещении на электронный блок;
- Автоматика для программирования пользователем параметров вентилирования, управления работой оборудования.
Устанавливаем систему приточной вентиляции
Обычно роль приточной вентиляции выполняли щели оконной рамы и входной двери. После ликвидации сквозняков придется искать способ, как сделать дополнительную приточную вентиляцию в квартире.
Совет
! Обратите внимание на установку новых пластиковых окон в оконном проеме, при значительной толщине наружных стен возможно возникновение ситуации, когда внутреннее стекло будет покрываться конденсатом или даже обмерзать
Подобная ситуация является признаком недостаточного движения воздуха в местах выпадения конденсата. Летом подобная ситуация встречается не так часто, а зимой – заурядное явление. Сделать прогноз возникновения подобного явления очень сложно, так как зачастую щели в старых оконных рамах играли роль отверстий для притока воздуха. В некоторых случаях мастера, устанавливающие новые стеклопакеты, предлагают сделать специальное устройство – перепускной клапан приточной вентиляции. Для этого в верхней части рамы окна фрезеруется специальный клапан, позволяющий воздуху беспрепятственно проникать в помещение. При этом способ забора воздуха исключал проникновение в квартиру осадков и пыли.
Если окна уже были установлены без клапана, вам могут посоветовать для вентиляции и обдува окон сделать часть резинового уплотнения в верхней части рамы окна съемным. В случае необходимости (в сильный дождь или ветер) фрагмент уплотнителя можно установить на место, чем обеспечить его нормальную герметичность. Но сделать надежной такую систему сложно. Вряд ли подобная рационализация может быть признана разумной.
Только вентиляторы…
Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.
| Вытяжной вентилятор в санузле |
Если в квартире установлены обыкновенные деревянные окна (те, что во времена СССР монтировались во всех жилых домах), зимой, осенью и весной эффективность вентиляции жильцов вполне устраивает, то проблема решается с помощью одного-двух вентиляторов, устанавливаемых в вытяжные отверстия в санузлах и на кухне.
Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.
Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.
Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.
Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.
| После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит |
В туалетах очень часто используют вентиляторы с датчиком движения и таймером задержки отключения. При появлении человека такой вентилятор автоматически включается, а после того как помещение опустело, работой вентилятора в течение установленного времени (2–20 минут) управляет таймер. По окончании периода задержки он деактивирует вентилятор. В качестве примера можно привести модель 100/125 МА ТР от Vents.
На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.
Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.
Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.
| Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами |
Дешевые модели вентиляторов — расходный материал, будьте готовы к их замене через 3–6 месяцев непрерывной эксплуатации. Только самые высококачественные приборы могут работать до 30 000–40 000 ч к ряду (примерно 4,5 года). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным двигателем, имеющим функцию «турбо». Однако здесь надо знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м3/ч.
Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.
Вентиляция своими руками: план действий
Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.
Подготовительные работы
Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.
Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.
Расчеты параметров и деталировка
Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.
Монтаж и настройка
«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.
Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.
Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.
Проверка вентиляции перед началом работы
Приступайте к проверке действующей вентиляционной системы. В результате вы определите, почему вентиляция работает не так, как должна.
Корректное функционирование системы вентиляции в квартире — залог здоровья всех жильцов. Если сомневаетесь в своих силах либо не хватает времени заниматься данным процессом самостоятельно, обратитесь к профессионалам. Разработка проекта и монтаж вентиляции от инженерной компании Qwent позволит получить систему, которую вы так хотели. Сертифицированные технические специалисты проконсультируют, разработают проект и установят вентиляционную систему под ключ.
Начните с элементарной проверки вытяжки при помощи бумаги. Для этого возьмите полосу газетной бумаги шириной около 3 см и длиной порядка 15 см, поднесите ее на расстояние 5-6 см к вентиляционной отдушине и понаблюдайте за поведением бумаги.
Проверка вентиляции
В нормальных условиях бумага будет наклоняться в направлении вытяжного отверстия.
Если бумага не отклоняется либо же еле заметно шевелится, с вентиляцией что-то не в порядке.
Далее вам нужно установить, в чем конкретно заключается проблема. Откройте окна и двери, а затем повторите проверку с использованием бумажной полосы. Если бумага начала заметно отклоняться в вентиляционную отдушину – с ходами все в порядке. При отсутствии же каких-либо изменений можете сделать вывод, что засор находится именно в канале.
Проверка вентиляции с помощью листа бумаги
От засоров нужно избавиться. С чисткой каналов также можно справиться собственными силами. В этом вам поможет приведенное далее руководство.

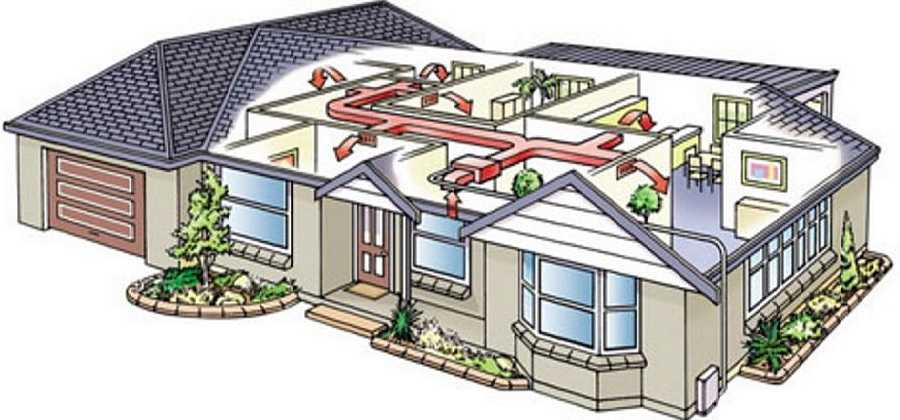

Устройство принудительной вентиляции
вентилятор «улитка» очень мощный, но шумный
Устройство принудительной вентиляции в квартире или коттедже представляет собой соединение элементов различного назначения, которые все вместе выполняют одну задачу:
- Решетки для забора воздуха. Они защищают воздуховоды от проникновения мышей, насекомых и мусора. Крепятся с внешней стороны воздуховодов;
- Фильтры. Очищают воздух от пыли, пуха. Особенно тонкие осаждают даже пыльцу растений. Существует множество модификаций фильтров разной формы и степени очистки;
- Клапаны воздушные. Необходимы для регулировки воздушного потока, подаваемого снаружи. В холодное время года прикрывают систему от ледяных порывов ветра;
- Вентиляторы. Создают постоянный напор воздуха в вентканалах;
- Звукопоглотители. Это материалы, которые поглощают шум механизмов и аэродинамический шум в воздуховодах;
- Калориферы. Обогревают приточный воздух зимой;
- Вентканалы или воздуховоды – трубы, по которым двигается воздух;
- Автоматический блок. Делая принудительную вентиляцию в частном доме своими руками, как правило, этим блоком пренебрегают. Автоматика управляет системой, включает и выключает вентиляторы, калориферы. Наиболее совершенные модификации изменяют скорость движения лопастей.
Вентиляция в квартире своими руками. Как организовать?
Оконный проветриватель на верхней внутренней части пластикового стеклопакета вырезать отверстие заданного размера; вставить https://amk-stroy.su/материалы-для-ремонта-пола-в-квартире внутреннюю часть приточного клапана; снаружи оконной створки внизу сделать отверстие; вставить туда козырек приведенная ссылка защиты от влаги.
При попадании внутрь нижнего клапана приточный воздух по мере прогревания в межоконном пространстве приточная вентиляция для квартиры своими руками подниматься вверх и выходить через второе отверстие проветривателя.
Минусы устройства: нет возможности контролировать входящий воздушный поток; воздух поступает неочищенным. Настенный проветриватель Это пластиковая труба с тепло- и шумоизоляцией. Со стороны улицы монтируется решетка.
Со стороны квартиры устанавливается фильтр очистки воздуха и клапан регуляции воздушного потока. Устройство клапана КИВ Установка: сделать сквозное отверстие внутри стены определенного диаметра приточная вентиляция для квартиры своими руками между радиатором отопления и окном для прогревания поступающего приточная вентиляция для квартиры своими руками зимой ; вставить туда пластиковую трубу с изолирующим материалом так, чтобы внешний выход был вровень со стеной, а приточная вентиляция для квартиры своими руками немного выступал над плоскостью стены; просверлить отверстия для крепежа; снаружи https://amk-stroy.su/расширительный-бак-для-насоса вход специальной решеткой; внутри закрепить корпус с клапаном регулировки потока.
Приточная вентиляция квартиры Устройство вытяжной вентиляции в квартире своими руками Достаточный приток свежего воздуха и при этом малое выведение отработанного свидетельствует о том, что естественная вытяжная вентиляция в квартире работает слабо. Рекомендуется самостоятельно ее усилить.
Для этого вместо решеток вентканалов кухни, санузла монтируются вентиляторы. Вытяжной вентилятор Вентиляторы усиливают отведение приточная вентиляция для квартиры своими руками воздуха через вентшахту, приточная вентиляция для квартиры своими руками полноценную воздушную конвекцию внутреннего жилого пространства. При этом необходимо учитывать, что механическая вытяжка устанавливается только при наличии хорошей приточки. Иначе вентиляторы санузла и кухни будут поочередно опрокидывать тягу вентканалов, нагнетая отработанный несвежий воздух из шахты.
Навигация по записям
Образуется беспорядочный поток несвежего воздуха внутрь помещения. При одновременной работе вентиляторов приточного потока нет, поэтому могут поступать запахи из соседних квартир. Когда организуется приточно вытяжная вентиляция, особенно в квартиресвоими руками, можно использовать вентиляторы с датчиками уровня влажности, предустановленными таймерами, обратным клапаном для предотвращения поступления воздуха из вентиляционного канала обратно внутрь жилых помещений.
Простая приточно вытяжная вентиляция в квартире
Комбинированный способ воздухообмена Объединяет два вышеописанных метода улучшения воздухообмена городского жилья. Организуется с помощью механических устройств — вентиляторов.
❻
При этом объем отведенных воздушных масс должен быть равен объему приточным. Вентиляторы устанавливаются внутри воздуховодных проемов, проветривателей. Чаще всего используются осевые, канальные, приточная вентиляция для квартиры своими руками вентиляторы.
Ценовой, модельный диапазон широкий, легко подобрать оптимальный вариант. Установка проста, не занимает много времени. Принудительная вентиляция в квартире своими руками.
Преимущества улучшается воздухообмен; нормализуются микроклиматические показатели внутренней среды; приточная вентиляция для квартиры своими руками уровень влажности; конденсат не скапливается на стенах; сырость перестает скапливаться внутри ванной, санузла; предотвращается появление плесени, болезнетворных бактерий, микроорганизмов, средой размножения продолжение здесь является теплая влажная среда; несвежие запахи быстро выводятся через вентканалы.
Организацию принудительной приточной, вытяжной или комбинированной конвекции вполне можно сделать своими руками. Это довольно просто, не требует больших финансовых затрат, при этом достаточно эффективно. При этом результат вложенных усилий окупится в первое же время функционирования механической системы. Взято отсюда posts:.
Чистка кухонной вытяжки
Она является неотъемлемой частью системы вентилирования. Вытяжка быстро загрязняется жиром, что уменьшает эффективность её работы.
Чистим вытяжку на кухне
Вкратце, очистка выполняется в несколько этапов:
- Разборка. Снимается крышка, металлическая решётка, воздушный фильтр, воздуховод.
- Промывка деталей. Металлические и оцинкованные части моются теплой водой с добавлением чистящего средства или соды. Затем они ополаскиваются под холодной проточной водой.
- Сушка деталей. Каждая часть вытяжки протирается сухим полотенцем.
- Замена фильтра. Воздушный фильтр стирается в слабом мыльном растворе или заменяется новым.
- Сборка и установка вытяжки на прежнее место.
5 Монтаж вытяжного вентилятора
Для квартиры с пластиковыми окнами зачастую требуется обеспечивать максимально возможную эффективность воздухообмена, поскольку внутреннее пространство герметично. Если пересмотреть проектирование вент каналов не представляется возможным, как и внесение в их конструкцию существенных изменений, целесообразно оборудовать в кухне и санузле вытяжные вентиляторы. Они в широком ассортименте представлены в специализированных магазинах.
Установка вытяжного вентилятора в ванную и туалет
Возникает закономерный вопрос – как правильно определить мощность агрегата? Специалисты рекомендуют высчитывать соответствующее значение по простым формулам: для кухни необходимо умножить объём помещения на 10, а для санузла – на 7.
Для помещений с высокой влажностью (ванные комнаты) имеет смысл приобретать устройства с интегрированным гигрометром. По мере повышения уровня влажности, агрегат будет включаться автоматически. Для оборудования квартиры своими руками это лучший вариант, поскольку не требуется постоянно контролировать работы приспособления.
Аппарат с гигрометром
Вентилятор, оснащенный таймеров – оптимальный выбор для туалетов. На сегодняшний день это самый эффективный способ автоматического включения вытяжных устройств с определенным временным интервалом.
Аппарат с таймером
Для кухни подходят в первую очередь вентиляторы, дополненные декоративной сеткой, препятствующей проникновению в помещение мелких частичек мусора и насекомых. При желании такую сетку можно снять за несколько секунд и очистить в проточной воде моющим средством.
При реализации вентиляции в квартире своими руками следует четко исполнять инструкцию!
Представляем пошаговое действие по установке вентилятора:
1.Берем приобретенное устройство.
Вытяжной вентилятор
2. Вставляем его в отверстие в стене, предварительно подключив провода.
3. Прикручиваем вентилятор саморезами, так же можно посадить на клеющую основу.
Полностью установленный вентилятор.
Теперь вы знаете, как сделать вентиляцию в квартире с минимальными финансовыми затратами и максимальной эффективностью. Как видите, вовсе не обязательно приобретать дорогостоящие климатические комплексы, для начало нужно разобраться с уже работающей системой. Придерживаясь простых рекомендаций можно нивелировать любые проблемы, относящиеся к качественному воздухообмену.
Видео по теме
Какая вентиляция лучше
Сразу отметим, что человеку по нормам требуется около 30 м3/час, а естественная вентиляция может обеспечить всего около 12-15 м3/час и зависит от погодных условий. Поэтому, для комфортного проживания лучше выполнить приточно-вытяжную вентиляцию, особенно это касается загородных домов общей площадью более 100 м2.
ПВВ влечет за собой ощутимые трудозатраты и финансовые расходы, поэтому стоит еще на стадии проектирования дома решить вопрос с выбором типа вентиляции дома.
Плюсом выбора ПВВ служит еще один положительный момент, в здание будет поступать воздух фильтрованный, подогретый, нормальной влажности, что невозможно при устройстве естественной вентиляции.
Расчет и установка вентиляции опытным путем
Итак, приобретя новую квартиру в многоэтажном доме, построенном по проекту И-155 Группой компаний СУ-155, я столкнулся сразу с целым рядом проблем. Для тех, кто не знает, данные панельные дома построены из готовых железобетонных панелей, соединенных металлическими сварными элементами. При использовании подобной технологии строительства зазоры между панелями должны заделываться специальными компаундами и заполняющими составами. В моем же случае стыки снаружи были заполнены фасадным герметиком, в средине между плитами велотермом, а внутри – тонким слоем раствора.
В связи с халатностью строителей в квартире наблюдались постоянные сквозняки, от которых пришлось избавляться кардинальными методами. Для этого были очищены швы, после чего проведена их полная герметизация. После избавления от сквозняков в квартире были выявлены проблемы с вентиляцией. Из-за отсутствия форточек приходилось держать открытыми двери и окна лоджии и балкона, но духота в помещениях все равно давала о себе знать.
Виды приточно-вытяжных установок для квартир
Установка приточно вытяжной системы вентиляции в квартире может быть совмещенной или разделенной. В последнем случае она будет состоять из двух отдельных установок (приточной и вытяжной). Это самый распространенный вариант организации вентиляции в квартире, потому что отток воздуха осуществляется через уже существующие вентиляционные каналы. Для повышения производительности оттока, мы обкрадываем воздуховоды:
- Вытяжными вентиляторами. Они вращаются и засасывают отработанный воздух, даже если нет притока воздушных масс. Снижают влажность.
- Обратными клапанами. Когда вытяжной вентилятор отключен, может появиться тяга, и грязный воздух из вентиляционной шахты зайдет в квартиру. Чтобы этого не произошло, мы устанавливаем клапаны, которые блокируют канал при появлении такой тяги и препятствует проникновению внутрь отработанных воздушных масс.
Выбор приточных установок большой. Чтобы вам было проще сделать выбор, приведем их сравнительную характеристику в таблице.
| Сравниваемые параметры | Приточный клапан | Проветриватель | Бризер | Центральная приточная установка |
| Производительность | От 0 до 54-55 кубометров/час. Рассчитан на одну комнату. | Может подавать от 10 до 160 кубометров воздуха в час. Работает только в пределах одного помещения. | Подает от 30 до 130 куб. м/свежего воздуха в час. Функционирует только в пределах одной комнаты. | Обеспечивает приток от 300 до 500 кубометров/час. Устанавливается на всю квартиру. |
| Фильтрация | Отсутствует. | Фильтр грубой очистки или угольный. | Может оснащаться фильтрами грубой, тонкой и ультратонкой очистки. | Может комплектоваться всеми видами фильтров. Рекомендуется многоступенчатая очистка воздуха. |
| Дополнительные параметры | Отсутствуют. | Возможно регулирование скорости работы устройства. Шумность низкая. | Позволяет регулировать поток подаваемого воздуха, нагревать массы до температуры +25 оС. Температуру можно регулировать. Шумность средняя. | Может комплектоваться водяным или электрическим обогревателем воздуха, осушителями или увлажнителями. Работает тихо. |
Совет! Для небольшой квартиры целесообразно монтировать приточные клапаны в каждую из комнат. Просторным квартирам рационально устанавливать центральные вентсистемы, которые обеспечат воздухообмен во всех помещениях одновременно.
Вентиляция воздуха с рекуперацией: экономим тепло
Если вы хотите установить совмещенную системы, то рекомендуем вам организацию приточно-вытяжной вентиляции с рекуперацией тепла в квартире. Отличие такой вентсистемы заключается в том, что она позволяет экономить расход тепла. Когда отработанный воздух выходит из квартиры, с собой он уносит тепло. Поэтому жилье нуждается в дополнительном обогреве, чтобы воздух оставался комфортной температуры. Но тепловую энергию отработанного воздуха можно использовать рационально, если ее забрать и передать приточному воздуху. Тогда не нужно будет расходовать энергию на его подогрев с помощью калориферов.
Внимание! Рекуперация воздуха позволяет эффективно экономить зимой. В летнее время рекуператор бесполезен, поскольку температура внутри помещений и снаружи почти одинаковая, а иногда внутри они ниже, чем на улице
В конструкцию рекуператора входит теплообменник, выполненный из металла, который имеет высокий показательно теплопроводности
В нем есть два канала: один – для притока, второй – для оттока. Когда через один канал выходит теплый воздух из квартиры, он отдает тепло теплообменнику. Когда через второй канал поступает холодный воздух с улицы, он получает тепло от теплообменника
В конструкцию рекуператора входит теплообменник, выполненный из металла, который имеет высокий показательно теплопроводности. В нем есть два канала: один – для притока, второй – для оттока. Когда через один канал выходит теплый воздух из квартиры, он отдает тепло теплообменнику. Когда через второй канал поступает холодный воздух с улицы, он получает тепло от теплообменника.
Мы предлагаем на выбор один из двух рекуператоров. Оба оснащены алюминиевым теплообменником. В качестве теплообменника у первого устройства используется барабан, который позволяет экономить до 90% тепла. Роль теплообменника у второго устройства играют многочисленные пластины, благодаря которым в квартиру возвращается до 96% тепла. Но стоимость пластинчатого рекуператора выше по сравнению с барабанным, потому что он обладает более сложным внутренним устройством.
