Принцип работы приточной системы вентиляции и ее описание

Какими бывают установки приточной вентиляции? ^

Наиболее простой вариант приточной вентиляции – вентилятор с клапаном. Такую конструкцию встраивают в окно или в стену в том случае, если естественная вентиляция в квартире по каким-либо причинам «хромает».

Клапанный вентилятор – самый дешевый вариант приточной вентиляции, но он не решает ни одну из указанных выше проблем.

Что касается полноценных систем, то они делятся на два вида:

1. Наборные конструкции.

Все узлы такой вентиляции (вентилятор, нагреватель, воздухофильтры, воздуховоды, автоматика) поставляются отдельно.

Пользователь либо осуществляет монтаж своими силами (если у него есть определенные навыки), либо приглашает специалистов.

Моноблочные системы.

Все элементы в такой системе собраны в одном компактном корпусе, который необходимо просто поставить (или подвесить) в нужном месте. Моноблочные системы вентиляции делятся на два подтипа:

индивидуальные.

Обладают низкой производительностью (до 100 куб. м/ч) и предназначаются для обслуживания небольших помещений, например, детской.

Все, что может понадобиться для установки индивидуальной моноблочной системы вентиляции – отверстие в окне или стене.

канальные.

Более производительные системы (300 – 500 куб. м/ч и выше), которые следует подключать к сети воздуховодов, расположенной внутри квартиры. Такие системы обеспечивают в т.ч. и вытяжку загрязненного воздуха из квартиры (т.н. приточно-вытяжные системы).

Как правило, канальные вентсистемы монтируют на этапе строительства или капитального ремонта с тем, чтобы скрыть трубы воздуховодов строительными конструкциями или отделкой.

Требования к промышленным вентиляционным системам

Независимо от того, каким образом осуществляется воздухообмен, в цехах, офисах организаций должны соблюдаться санитарные стандарты, определенные СНиП. Из ключевых положений стоит сказать о наиболее существенных:

Система вентилирования должна присутствовать на производстве любого рода: при этом не имеет значения, в какой степени загрязнена окружающая среда и сколько сотрудников работает.
Обустройство вентиляционной системы не должно повлечь за собой еще одно загрязнение. В новом оборудовании подобный «вариант» исключен: данное требование относится к устаревшим установкам.
Работающая система вентиляции не должна стать источником шума, превышающего санитарные нормы.
На загрязненных производствах объем удаляемого воздуха должен превышать количество приточного. В помещениях, где загрязненные вещества отсутствуют (например, в кабинетах), необходимо создать обратную ситуацию. Т. е. выход меньше, приток больше. Тогда удаляемые потоки из цехов не попадут в находящиеся рядом помещения, где воздух чистый изначально. В иных случаях нужно соблюдать баланс выхода и притока.
Вентиляционные установки, их монтаж регламентируются специальными пунктами СНиПа

Система может быть любой, важно лишь, чтобы предписанные санитарные нормы с ее помощью выполнялись.

Вентиляция кухни

Кухня, чаще других комнат, нуждается в дополнительной вентиляции. Выполняя монтаж вентиляции в квартире, стоит сразу задуматься об установке кухонной вытяжки. Вытяжки бывают разных видов:

Строение вентиляции для кухни

1. Подвесные;
2. Встраиваемые;
3. Каминные.

Самым простым и дешевым вариантом являются подвесные модели, однако в них необходимо периодически менять угольные фильтры. Встраиваемые модели более мощные и оснащены многоразовым, моющимся фильтром из тонкого алюминия. Каминные или купольные вытяжки самые мощные, чаще всего их устанавливают в больших квартирах и домах.

Естественная вентиляция

Естественная система вентиляции частного дома самая распространенная. Осуществляется она путем циркуляции воздуха через двери и окна, а также специальные отверстия, которые оборудуются еще при строительстве дома. Чаще всего их предусматривают в санитарных комнатах и на кухне.

Отработанный воздух более теплый, поэтому он самостоятельно выходит из комнаты. В системе естественной вентиляции имеется один большой минус. Она наиболее эффективна только в холодное время года, а летом, когда температура в доме и на улице практически не отличается, циркуляция воздуха почти не осуществляется.

Очень часто причиной плохой работы такой системы являются неровности на стенках каналов вентиляции, которые могут провоцировать образование воздушных заторов. Но вы всегда можете проверить, насколько исправно работает вентиляция. Для этого надо поднести спичку к вентиляционному окошку – если пламя наклоняется в сторону отверстия, то все в порядке.

Уcтaнoвкa пpитoчнoй вeнтиляции в квapтиpe и бытoвыe peшeния

Теперь рассмотрим, какие бывают бытовые альтернативы приточной вентиляции:

• Компактный воздуховод – небольшое отверстие, закачивающее минимум воздуха. В таких системах может быть вставлен примитивный фильтр, а мощности хватает на 1-2 человек.
• Механические проветриватели – отличаются от предыдущей системы наличием вентилятора и улучшенного фильтра.
• Призер – полноценная система небольших размеров. Обычно ее хватает на 4-5 человек.

Все вышеперечисленное стоит на порядок дешевле обычной системы, да и электричества потребляет намного меньше. Если все же возникло желание установить полноценную вентиляционную систему, то можно рассмотреть следующие места:

На стене своего дома. Идеальный вариант, поскольку частично защищает от шума и не занимает лишнее место. При этом стоит понимать, что это не панацея и звуки все равно будут доноситься через отверстия.

Вешается установка возле окна, это нужно для того, чтобы самостоятельно менять фильтры без вызова специалиста. Но стоит понимать, что вентиляционная система – штука шумная и громоздкая, поэтому свои действия нужно согласовать с управляющей компанией.

На стене балкона. Воздух забирается через отверстие в стенке и разносится по помещению. С точки зрения установки это выгоднее и удобней, но на балконе может быть очень шумно. Для профилактики лучше брать шумоглушитель

Теперь поговорим о том, как сделать приточную вентиляцию своими руками. Их бывает несколько. Для первого способа нужно вырезать уплотнитель на раме стеклопакета. После этого туда вставляется клапан приточной вентиляции.

Подобный способ не очень эффективен, да и регулировать уровень фильтрации поступающего воздуха в такой конструкции непросто, но вентиляция точно будет обеспечена. Более подробно можно, о такой вентиляции можно узнать из статьи: «Приточный клапан на пластиковые окна: сделай правильный выбор»

Можно сразу поставить окно или конструкцию с вентеклапаном. Часто это проще и дешевле. К примеру, в магазине можно купить «английскую форточку». Это приточный клапан, который устанавливается в стену. Подобное устройство не только вентилирует помещение, но и оснащено специальным фильтром, который не позволяет попасть насекомым внутрь дома.

Некоторые продвинутые версии могут даже избавить от пыли и пуха, но стоят они дороже. Потоки воздуха в такой системе регулируются собственноручно, а движения происходит за счет естественной тяги. Стоимость подобного приобретения начинается от 1000 рублей и выше.

Больше хороших альтернатив системе вентиляции нет. Собственноручно можно установить окно, да и только. Другие способы кустарного проветривания квартиры или показали свою несостоятельность или просто выглядят сомнительными. Поэтому лучше взять полноценную систему, чем совершить ошибку и переплачивать.

Вентиляторы для принудительной схемы

К устройству принудительной вентиляции в частном доме надо подходить с позиции точного расчета и правильного выбора вентилятора. А выбирать его надо по конструктивным особенностям и производительности. Со вторым критерием разобрались, когда рассматривали правила проведения расчет вентиляционной системы. Что касается конструкций, то их три:

• осевые модели,
• центробежные,
• канальные.

Первые – это настенные или оконные приборы, которые устанавливаются изнутри помещений. Они небольших размеров и мощности, но эффективны для обеспечения воздухообмена в небольших частных домах.

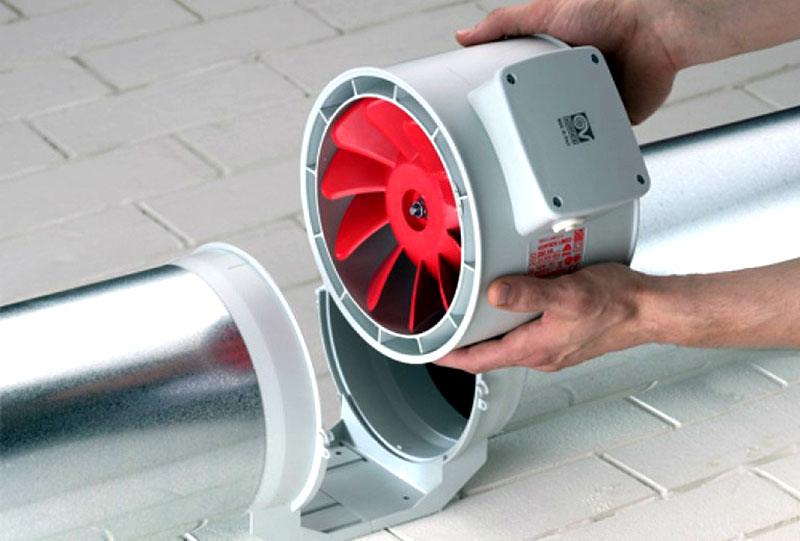

Канальный вентилятор вставляется в воздуховод

Вторые – это мощные установки, которые часто называют «улитками». В частных домах их устанавливают лишь в том случае, если необходимо обеспечить отток большого объема воздушных масс с одного места.

Третьи – также являются бытовыми. О них уже упоминалось выше. Это цилиндрической формы приборы, которые устанавливаются в сквозное отверстие, сделанное в стене.

Виды приточной вентиляции

Существует несколько разновидностей приточной системы вентиляции. Ниже перечислены приточные установки, которые чаще всего используются, а также указаны их различия и сходства между собой.

По наличию воздуховодов

Бесканальные

Бесканальные системы представляют собой небольшой модуль, который монтируется в оконную форточку, стену, дверной проем. Основным преимуществом такой системы является простота эксплуатации и монтажа.

Одним из основных факторов, влияющих на выбор такого оборудования, являются малые габариты, что очень удобно для небольших помещений, таких как кухня или санузел. К подобному типу конструкций относятся оконные клапаны, устанавливаемые в форточки и оконные проемы.

Канальные

Такой тип установки более дорогой. Основной особенностью является наличие системы шахт, по которым подается свежий воздух в комнату. Отличием данного устройства является возможность подвести струю свежего воздуха туда, где она более всего востребована. Системы, как правило, устанавливаются на кухнях жилых домов и ресторанов.

По типу конструкции

Пример сборной системы вентиляции

Моноблочные

Такой тип конструкции представляет собой цельный модуль, который содержит все необходимые элементы (обычно выглядит как металлический короб с двумя фланцами воздухопроводов). Как правило, включает заслонку с фильтром, нагревательный элемент, кулер, аппаратуру управления. Ввиду компактности установка часто устанавливается в жилых домах для проветривания общей площади.

Сборные

Сборная конструкция эффективна для использования на больших площадях. Отличается большой мощностью и позволяет прогонять большие объемы воздуха. Маломощные установки подходят для домашних хозяйств, большие — для производств.

По наличию компонентов не отличается от моноблочных конструкций. Разное только расположение элементов сети. Все компоненты соединены шахтами и расположены на определенных местах. Так, например, в больших цехах нагревательные элементы располагаются, как правило, у выхода из трубы, а нагнетательные установки — на входе.

По способу вентиляции

Общеобменная и местная вентиляция

Общеобменная

Представляет собой сложную конструкцию с возможностью выбора настроек, включающую большое количество элементов и разветвленную сеть шахт. Основное предназначение – проветривание целых домов и квартир. В промышленных условиях обеспечивает проветривание различных цехов и складских помещений.

Система обладает одним серьезным достоинством, которое при бытовом использовании дает ей преимущество над остальными типами. Этим свойством является возможность независимой регулировки подачи свежего воздуха к каждой комнате отдельно. Таким образом, можно организовать усиленное проветривание на кухне и санузле при умеренной вентиляции гостиной или спальни.

Местная

Местные системы обеспечивают создание комфортного микроклимата в одном определенном месте, например, в комнате. Монтаж такого устройства зачастую производится на кухнях или в санузлах — там, где это более всего необходимо. Выглядеть устройство может и как небольшой короб, и как разветвленная сеть трубопроводов с врезанными вентиляторами, фильтрами, нагревателями.

По типу циркуляции

Естественная циркуляция

Естественная циркуляция воздушных масс, подразумевает монтаж приточных установок, в которые не входят элементы для принудительного нагнетания воздуха. По сути, такая система представляет собой обычное отверстие в стене или потолке, прикрытое решеткой.

Принцип работы такой: исходящий поток самопроизвольно двигается из-за разницы давления и температуры в помещении и на улице. Серьезным недостатком системы является крайне неэффективная работа при ветреной погоде, сильном морозе или из-за герметичности дверей, окон. Устанавливается, как правило, на кухнях, в гаражах, санузлах и т. д.

С принудительной подачей

Устройства принудительной вентиляции более эффективны, чем естественные. Основным достоинством является наличие нагнетательного элемента в конструкции. Обычно это вентилятор, насос или воздушная турбина. Устанавливается как модернизация естественного проветривания или в дополнение к нему.

Аварийные

Аварийные системы вентиляции, или противодымные, являются разновидностью системы пожаротушения. Принцип работы основан на локализации задымления и препятствовании распространению пожара путем перекрытия поступления воздуха.

Устанавливается, как правило, на пожароопасных складах, в бытовых помещениях офисных зданий, частных домов.

Технические характеристики приточки

Полноценное вентилирование частного дома возможно, когда приточка правильно подобрана по техническим параметрам. Система сложнее устроена по сравнению с вытяжкой.

Предлагаем узнать — как сделать вентиляцию в каркасном доме, какую схему и вид вентиляции выбрать.

Когда инженеры разрабатывают вентиляцию, в расчеты берут десятки параметров. Рядовому пользователю достаточно владеть информацией о трех характеристиках:

1. Производительность – основная характеристика приточки. Показатель измеряют кубометрами нагнетаемого воздуха за условную единицу времени. Чем больше пропускная способность канала и мощность нагнетаемого вентилятора, тем выше производительность. Инженеры никогда не подбирают оборудование по производительности исходя из объема нагнетания. Для расчетов берут количество проживающих в частном доме людей, образ жизни, другие бытовые факторы.

Нагнетаемый вентиляторот его мощности зависит объем нагнетаемого воздуха в помещение

33

Мощность калорифера – характеристика, отвечающая за комфорт внутри помещения. Поступающие с улицы в частный дом холодные потоки охлаждают комнаты. Увеличиваются теплопотери, растут расходы на отопление. Для подогрева воздушных потоков вентиляцию оснащают нагревательным устройством. Мощность калорифера инженеры рассчитывают с учетом производительности приточки

Во внимание берут средний температурный показатель холодной эксплуатационной недели. Внешнее статическое давление – характеристика величины напора воздушного потока, создаваемого нагнетательным вентилятором

Чем мощнее напор, тем длиннее и с большим разветвлением можно установить вентиляцию без потери производительности на удаленных точках системы. У компактной приточки из моноблока статическое давление определяет дальность выброса свежего воздуха в комнату частного дома.

Читайте подробнее о динамическом, полном и статическом давлении вентилятора.

Оборудование нельзя подбирать по характеристикам с большими отклонениями в меньшую или большую сторону. Показатели приточной установки должны соответствовать техническим параметрам частного дома.

Модели оборудования в приточной системе вентиляции Воздушные рекуператоры

Воздушные рекуператоры являются ключевым элементом системы вентиляции. Они обеспечивают эффективную регенерацию воздуха и снижают затраты на отопление зимой, а также на охлаждение летом.

Обычно воздушные рекуператоры делятся на два типа: пластинчатые и ротационные. Пластинчатые рекуператоры применяются в небольших помещениях, в то время как ротационные используются в крупных зданиях с высокой проходимостью людей.

Фильтры

Фильтры чистят воздух, поступающий в систему вентиляции, от пыли, грязи, курения, пыльцы и других загрязнений, которые могут вредить здоровью людей. Они могут быть как одноразовыми, так и многоразовыми.

Существует несколько типов фильтров: осадочные, механические, электростатические, ультрафильтры и противоугонные.

Вентиляторы

Вентиляторы отвечают за приток и отток воздуха. Они могут быть аксиальными, центробежными или радиальными в зависимости от типа потока воздуха. Также вентиляторы делятся на промышленные и бытовые в зависимости от назначения использования.

Регуляторы

Регуляторы контролируют скорость воздушного потока, его минимальную и максимальную температуры, влажность и количество воздуха, поступающего в здание. Они бывают механическими, электронными и программируемыми, и устанавливаются в зависимости от размера и типа здания, а также от индивидуальных потребностей клиента.

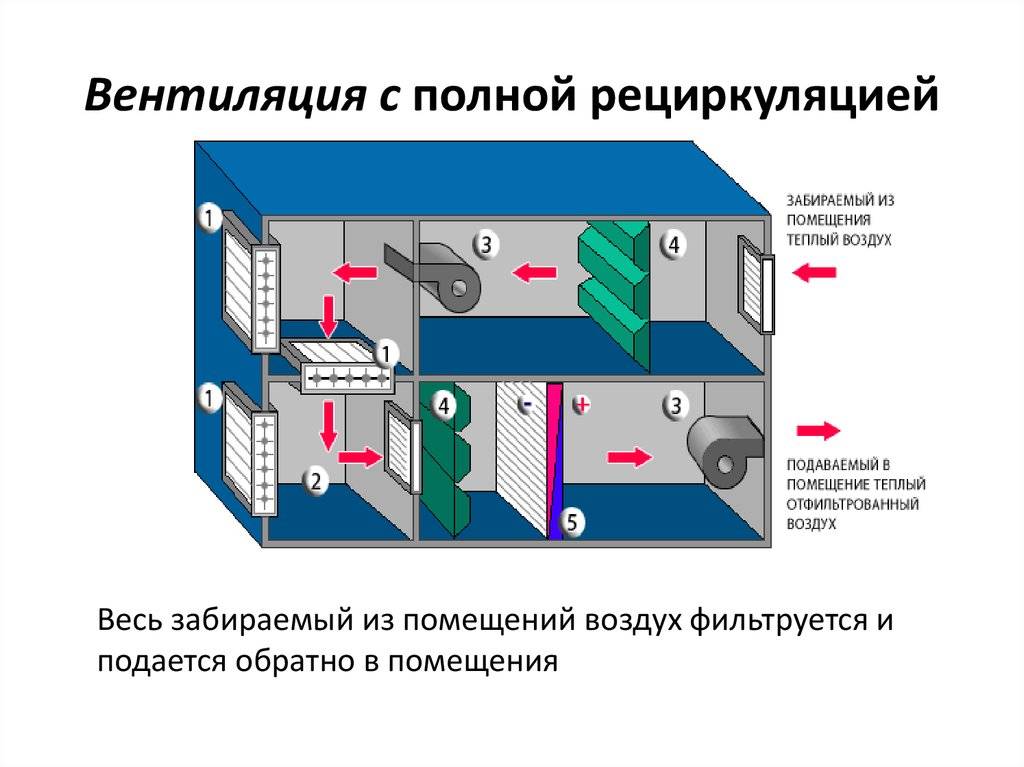

Принцип работы приточной системы вентиляции и ее описание

По конструкции:

Приточная система вентиляции состоит из воздуховодов, вентилятора, воздухораспределительных устройств и фильтров. Конструкция системы может быть различной в зависимости от ее назначения и места установки.

Воздуховоды могут быть круглыми или прямоугольными, изготовлены из металла или пластика. Отличаются они диаметром, толщиной стенок и общей длиной. Кроме того, могут использоваться гибкие воздуховоды, которые имеют меньшую длину и легко могут принимать нужную форму.

Вентилятор может быть системы центробежным или осевым. При этом центробежный вентилятор работает более тихо и может создавать большее давление, а осевой вентилятор позволяет получить больший воздушный поток. В зависимости от задачи, выбирается нужный тип вентилятора.

Воздухораспределительные устройства могут быть свободнорасположенными или иметь специальные жалюзи для регулирования направления воздушного потока. Они могут быть также оснащены подогревателями, кондиционерами и увлажнителями, что позволяет дополнительно регулировать качество воздуха в помещении.

Фильтры служат для очистки воздуха от пыли и других загрязнений. Они могут быть различных типов и степеней очистки, в зависимости от нужд системы вентиляции.

Вентиляция коттеджа и ее виды

Качественная вентиляционная система дома должна выполнять несколько задач:

1. обеспечение правильной циркуляции воздуха в каждом помещении коттеджа;
2. дополнительная защита комнат от сырости, плесени и грибка;
3. создание комфортных условий для работы и отдыха;
4. правильный, эффектный воздухообмен между помещениями загородного дома и улицей.

Все известные на рынке вентиляционные системы можно разделить на две большие группы на основе способа удаления отработанного воздуха за пределы коттеджа:

1. Естественная вентиляция. Воздух удаляется естественным образом, повинуясь природным законам физики.
2. Принудительная. Для работы этих систем используется специальное оборудование.

Вентиляционные системы естественного типа

Естественная вентиляция работает за счет разницы температур воздуха внутри здания и снаружи. Этот тип работает только в том случае, если есть возможность для воздуха беспрепятственно покинуть помещение и дать место свежему.

В некоторых случаях для этого даже не требуется проведения каких-то дополнительных работ — отработанный воздух самостоятельно выходит наружу через дымоход камина или печи или через специально установленную трубу. Приток свежего воздуха осуществляется через щели в деревянных окнах старого образца или зазоры в дверных проемах.

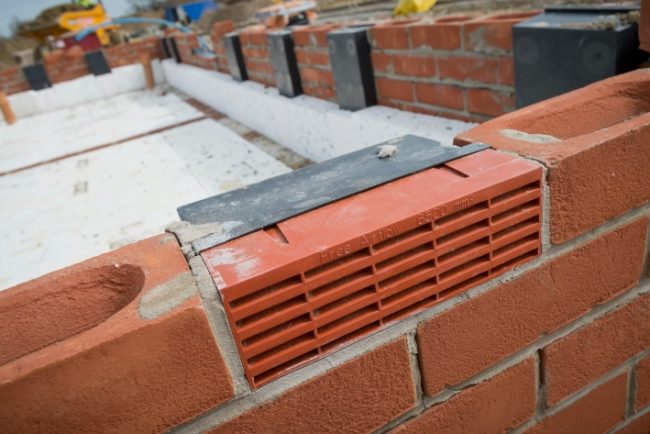

Другой вариант организации естественной вентиляции — закладка специальных вентиляционных каналов в конструктивные элементы коттеджа еще на стадии его строительства. Каналы делятся на вытяжные и приточные — их функции ясны из названия.

Естественный воздухообмен используется сегодня все реже, поскольку современные пластиковые окна герметичны и не имеют щелей для естественного притока свежего воздуха с улицы. Входные двери тоже очень плотные. Еще один недостаток подобного рода систем — в зависимости от внешних условий. На их работу сильно влияет температура воздуха, ветер и погодные условия. Ошибки и неточности в их проектировании могут привести к тому, что дом не сможет «дышать».

Этих недостатков полностью лишены вентиляционные системы принудительного типа. Рассмотрим их более предметно.

Принудительная вентиляция

Принудительные системы вентиляции кардинально отличаются от естественных. Главное отличие заключается в использовании для циркуляции воздуха специальных компрессоров, которые удаляют его из помещения или, наоборот, втягивают с улицы. Практика показывает, что такого рода вентиляционные системы представляют собой самое оптимальное решение для загородного дома.

На данный момент на рынке популярны четыре схемы вентиляции, работающей по принудительному типу:

• вытяжная — в этом случае на вытяжном участке системы устанавливается вентилятор;
• приточная — вентилятор устанавливается во втяжном канале;
• приточно-вытяжная — прибор устанавливают на обоих участках;
• вентиляция с рекуперацией отработанного воздуха — в системе кроме вентиляторов устанавливается называемое рекуператором приспособление для отвода тепла от отводящегося из помещения воздуха и передачи его приточному.

Выбор того или иного типа зависит от потребностей владельцев коттеджа и особенностей самого строения. Так, в некоторых проектах домов приточно-вытяжная вентиляция является обязательным элементом в строительстве: это касается зданий, в которых недостаточный естественный воздухообмен — к примеру, построенных из СИП и 3Д панелей.

Рекомендуется как при выборе готового коттеджа, так и при самостоятельном строительстве, проанализировать и предусмотреть устройство ПВ установки и возможные решения для циркуляции воздуха внутри помещений.

Комбинированная схема

Некоторые специалисты выделяют еще комбинированные схемы вентиляции и кондиционирования. Хотя на самом деле каких-либо конкретных схем попросту не существует. Более того, к комбинированным можно отнести любую модель, в которой используется сопоставление разных цепочек. Приточно-вытяжная, например, использует грамотное объединение приточной и вытяжной схем.

Способы оптимизации приточной вентиляции

Фильтры для входящего воздуха

Используются воздушные очистители для фильтрации подающегося воздуха. Принцип их работы, материал и конструкция выбираются в зависимости от требуемых характеристик микроклимата. В вентсистемах фильтры подразделяются по степени очистки, всего их существует пять. Чем меньшие частицы задерживает мембрана, тем выше класс очистителя. Фильтры характеризуются пылеемкостью и аэродинамическим противодействием.

Вентиляция может работать в контакте с отопительной системой или заменять ее в некоторых случаях. В установках используются электрические или водяные нагревательные элементы. Первый вид работает от электросети и преобразует энергию в тепло. Водные элементы представляют собой камеры обмена энергией, где нагретая жидкость передает тепло воздуху.

Рекуперация воздуха

Технология заключается в повторном использовании тепла с помощью рекуператоров. Процедура совершается в теплообменниках, где нагретый удаляемый поток передает тепло поступающей холодной массе. Процесс экономит средства для обогрева притоков за счет вторичного использования энергии уходящих масс, на создание которой уже были затрачены деньги.

Теплообменники бывают двух видов:

• Пластинчатый рекуператор перекрестного типа. В агрегате приточный и удаляемый воздух не смешиваются, но проходят по многочисленным каналам с общими стенками. Эффективность достигает 70 – 85%.
• Рекуператор роторного типа. Обмен энергией происходит быстрее, чем в предыдущем виде, при этом подающийся и удаляемый потоки частично перемешиваются. КПД равняется значениям перекрестного пластинчатого устройства.

Грунтовые теплообменники

Геотермальные насосы могут использоваться для нагрева входящего воздуха зимой

Для нагрева подающего потока в приточной вентиляции используется тепловой геотермальный насос. Это система отопления, которая использует тепло земных недр в геотермальных зонах планеты. Разница температур помогает повысить функциональность и снизить расходы. Часто геотермальные насосы работают совмещенно с солнечным отоплением.

Замкнутые системы геотермального тепла подразделяются на виды:

• Горизонтальные, когда коллектор располагается на небольшой глубине ниже отметки промерзания почвы, трубы ставят извилисто. Схема размещения требует большой площади.
• Вертикальные, если трубопровод ставится стоя на глубину до 200 м. Вариант используется, когда дом располагается на маленьком участке или есть опасность повреждения поверхности, например, оползнями.
• Водный тип. Трубы располагаются изгибами или кольцевым способом в толще водоема ниже отметки промерзания. Дешевый метод, но есть определенные ограничения по выбору водоема.

Открытые системы используют для теплообмена жидкость, проходящую в системе теплового геотермального насоса при открытом цикле. Это повторная циркуляция после прохождения по магистрали при возврате в почву. Вариант реализуется при наличии большого объема чистой воды и официального разрешения на использование земельных вод.
