Как установить приточный клапан – инструкция
Перед установкой необходимо решить две проблемы: где разместить воздушный клапан и как просверлить чистое отверстие в стене. Ниже приведены рекомендации по расположению:
- Вентиляторы с диаметром трубы 50-60 мм лучше размещать между радиатором и подоконником, при условии, что высота зазора достаточна. Тогда холодный воздух с улицы сразу же смешается с поднимающимся конвекционным потоком из радиатора.
- На боковой стороне оконного проема должен быть расположен блок с каналом размером более Ø100 мм, с выемкой 30 см (для предотвращения замерзания). Второй вариант – между окном и потолком, минимальное расстояние от потолка 15 см. В обоих случаях вентилятор расположен в зоне конвективного потока от радиатора.
- Высота пассивной заслонки над полом составляет 180 – 200 см.
- При установке рекуператора воздуха соблюдайте расстояние 0,5 м от всех конструкций – потолка, окна, ближайшего угла.
- Разместите передаточный блок в удобном месте без ограничений.
Сверление железобетонной стены лучше оставить профессионалам, вооруженным станком с алмазной дрелью соответствующего диаметра. Можно просверлить отверстие в кирпиче самостоятельно, хотя для этого придется потрудиться. С помощью длинного тонкого сверла проделайте много отверстий по периметру, а затем аккуратно просверлите центр.
Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствуют электрические провода или скрытые отопительные трубы. Во-вторых, отверстие просверливается с уклоном в 2-3° по направлению к улице, чтобы обеспечить отвод конденсата.
Как правильно установить клапан питания в стене:
Разрежьте воздуховод с конструкцией или с небольшим свесом, как указано в инструкции производителя по монтажу. Телескопический вентиляционный канал не обрезан. Вставить трубу в отверстие, задувая щели строительной пеной. Не используйте цементно-песчаный раствор. Почините решетку с москитной сеткой снаружи
Обратите внимание на правильное положение элемента – глазок сверху, жалюзи, направленные вниз. Вставьте изоляционный элемент в воздуховод, при необходимости обрежьте его до нужной длины
Снимите головку клапана, прикрепите корпус к трубе и к внутренней поверхности стены дюбелями. Установите фильтр, клапаны и крышку со впускными отверстиями лицевой стороной вверх.
Технология сборки клапана рекуператора идентична. Сначала в стену встраивается вентиляционный канал, монтируется наружная решетка, а затем изнутри монтируются компоненты устройства – керамический теплообменник, вентилятор и другие компоненты. Различия: теплоизоляция монтируется снаружи трубы, питающий кабель подключается к вентилятору.
Основные разновидности вытяжных вентиляторов
Хочется начать с того, что все вытяжные устройства подразделяются по типам – стандартные и автоматические. При этом разница таких устройств заключена в том, что автоматические вытяжки работают практически без человеческого вмешательства.
Простая стандартная вытяжная система состоит из обыкновенного электрического вентилятора, помещённого в корпус трубчатой формы. При этом её включение происходит благодаря отдельно установленному выключателю или встроенной в корпус кнопке. Очень часто на практике вытяжка подключается к клавише включения и выключения освещения в помещении. Однако такой подход к делу сложно назвать правильным, так как удаление отработанного воздуха будет происходить только при нахождении человека в ванной комнате. Но очень часто этого времени недостаточно, чтобы влага из помещения полностью улетучилась
Поэтому важно для вентилятора монтировать отдельный выключатель. Автоматическая вытяжка в отличие от обычной отличается встроенным электронным блоком, выполняющим, контроль работы вентилятора
Такая вентиляционная система имеет несколько режимов работы, и оснащается таймером
В более дорогих моделях устанавливаются датчики контроля уровня влажности в помещении. Если уровень влаги превысит допустимые параметры, происходит автоматическое включение вентилятора, а после нормализации влажности происходит выключение устройства.
Помимо этого оба типа вытяжных устройств для ванной могут оснащаться дополнительными функциями. Также некоторые модели оснащаются обратным клапаном, не позволяющим воздуху из главного воздуховода проникнуть в помещение. Это особо актуально в многоэтажных строениях, в которых не совсем приятные запахи из соседних квартир могут попадать в ванную комнату.
Виды обратных клапанов
Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.
Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:
- по материалу изготовления;
- по форме;
- по способу функционирования;
- по месту установки;
- по способности пропускать определенное количество воздуха.
По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.
Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.
По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.
Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.
Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.
Конструктивные отличия
Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.
Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.
Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.
Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.
Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.
Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.
Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.
Фановый стояк: назначение и последствия его отсутствия
Если говорить коротко, то фановый стояк канализации является ничем иным, как вентиляцией. Его основная задача – обеспечение притока воздуха внутрь канализационной системы, что обеспечивает его способность быстро справляться с транспортировкой большого объема воды и удаления неприятных запахов. Скажем прямо – соответствующие службы ЖЭКа негативно относятся к вопросу удаления этой части стояка, даже если выполняется замена его воздушным клапаном. Почему? Тут все просто – его отсутствие влечет массу проблем, которые начинают сыпаться одна за другой на их голову. И хотя эти неприятности можно сосчитать на пальцах, они могут сделать жизнь жителей высотного дома невыносимой. К таким проблемам можно отнести следующие.
Зловонный запах, распространяющийся по квартирам, расположенным по стояку, где был вырезан и заглушен фановый стояк. Такое поведение канализации обусловлено тем, что запаху больше некуда деваться и вместо того, чтобы свободно выветриваться через вентиляционный патрубок, он просачивается даже сквозь самые маленькие поры в соединениях труб квартиры. Усугубляется ситуация еще и тем, что при смыве унитаза в систему канализации попадает сразу большое количество воды, действующее как поршень, втягивая за собой воздух, которому при отсутствии фановой трубы взяться неоткуда. Система сама ищет, где его взять и находит в самых неожиданных для человека местах – она просто высасывает водные затворы в сифонах ванны, умывальника или кухонной мойки и начинает подсасывать необходимый воздух в этих местах. Как результат, опять же, неприятные запахи, распространяющиеся по всей квартире. Такое происходит не в одной квартире – как и говорилось выше, страдать будут все нижние этажи, находящиеся по стояку.
Проблемы с работой канализационной системы. Кроме высасывания водных затворов, отсутствие фановой трубы непременно сказывается на работе канализации – как правило, она начинает чаще забиваться. Отсутствие все того же полноценного притока воздуха не позволяет системе быстро и эффективно удалять отходы человеческой жизнедеятельности. Особенно этот нюанс касается лежаков – если раньше вы с ними не знали горя, то теперь придется заниматься их прочисткой с завидной регулярностью.
Теперь сами решайте, нужен ли фановый стояк в вашей квартире или быть может лучше смириться с его присутствием? Кстати, если вы житель частного дома, то не следует думать, что у вас подобных проблем не возникнет. Следует понимать, что каких бы размеров ни была система канализации и как бы правильно она ни была собрана, фановый стояк является его неотъемлемой частью, и полноценной его замены просто не существует. Подумайте об этом на досуге, а я пока расскажу вам про одну альтернативу, которая якобы позволяет убрать вентиляцию канализационной системы.
Особенности устройства фанового стояка и нюансы его монтажа смотрите в видео.
Устройство и принцип работы
Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.
Это обратные клапаны на трубу воздуховода
На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.
Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.
Применение канализационной вентиляции в частном доме
Нередко при постройке нового дома встает вопрос: — нужна ли вентиляция канализации в частном доме?
Безусловно необходимо применение вентиляционной системы для частного домостроения, даже несмотря на то, что система частного дома не пропускает такое большое количество воды, как многоэтажный, система вентилирования должна быть установлена.
Делается это для собственной безопасности. Чтобы не получить отравление от продуктов разложения, необходимо сделать возможность притока воздуха в трубу.
Вентиляция канализации в частном доме схема
Вся система в целом выглядит достаточно просто. Применение фановой трубы вовсе не обязательно, по крайней мере в помещении.
На основной стояк устанавливается приточка, которая выводится на чердак. Сверху применяется аэрационный клапан, который будет впускать чистый воздух для внутренней канализации.
После попадания в септик, неприятный запах сам будет выходить наружу, там действует естественная вентиляция, а для более быстрого проветривания газов, можно установить вытяжку рядом с септиком.
Такие меры безопасности применяются потому, что со временем на стенках образуется жировой нарост (чаще всего он возникает, когда не проводится чистка), который сужает диаметр, а соответственно и увеличивает возможность вытягивания воды из гидрозатворов.
В итоге, можно отметить, что использование вытяжной трубы значительно уменьшает возможность появления неприятных запахов в квартире. А соответственно исключается риск получения отравления газами. Дополнительного отопления вентиляции не требуется, так как отопление присутствует в помещении и его вполне хватает.
Что касается частных домов, то вся схема вентиляции, так же, как и системы водоснабжения, и все инженерные сети от начала и до конца проектируются своими руками, без помощи инженеров, главное придерживаться норм и стандартов, которые можно найти в СНиП, а также проводить своевременную чистку колодцев.
Где применяется устройство?
Вентиляционные системы устанавливаются не во всех помещениях – это нецелесообразно. Их монтируют в местах с повышенной влажностью, не подлежащих проветриванию (без окон), имеющих риски появления посторонних запахов, в многоквартирных домах, производственных предприятиях, в частных строениях. В типовых квартирах вытяжку устанавливают в ванне, на кухне, туалете непосредственно в вентиляционную шахту или в дополнительно приобретенное устройство.
В естественную вентиляцию (без наличия двигателя и вентилятора) клапан монтируют непосредственно на выходе каналов. Решетки использовать не рекомендуется – при всей эстетичности вида, при малой тяге вытяжка с решетками работать не будет.
В случае с принудительной вентиляцией антивозвратный клапан располагают перед/после вентилятора в зависимости от конструктивных особенностей системы. При установке за вентилятором возникает существенный минус – сложность при обслуживании и прочистке.
На кухне
На кухне принято использовать естественную вентиляцию с дополнительным привлечением принудительной вытяжки. Для этого на входе в шахтный канал устанавливают тройник. Один вход для вытяжки с клапаном (подсоединение к гофрорукаву), другой – для клапана, третий – непосредственно направляют в вентиляционную шахту.
На вытяжку также стоит установить клапан, т. к. при сильной тяге поток использованного воздуха будет возвращаться через саму вытяжку.
Вентиляционная «обратка» монтируется под потолком — это позволит утилизировать самую влажную и неприятную часть воздуха.
В санузле
В многоквартирных домах для ванны и туалета предусмотрена отдельная вытяжная шахта. В этом случае обратный клапан монтируется на входе в канал, он перекроет поступление воздуха из шахты.
Такая, удачно расположенная шахта предусмотрена не во всех домах. В зданиях старой застройки она может располагаться только в туалетной комнате. В этом случае проводят дополнительный рукав с коробом к ванне через стену. «Обратку» устанавливают и на входе в шахтный канал, и на входе в канал между санузлами. Это исключит перетекание запахов из туалета в ванную.
Третий вариант расположения вентиляционной шахты – только на кухне. Принцип исправления ситуации такой же, как и в предыдущем варианте. Устанавливается короб с отводкой канала через туалет в ванную. Обратных клапанов в таком случае два – в шахту на кухне, в канал в ванную.
2 способа изготовления обратного клапана на вентиляцию
Обратный клапан для вентиляции своими руками.
Воздушный клапан для установки на вентиляцию проще купить. Технический узел недорогой, продается в свободном доступе. Если поставлена цель все делать своими руками, предлагаю рассмотреть 2 простых интересных способа.
Инструкция изготовления обратного клапана на вытяжную решетку общедомового канала в квартире:
- Снимите с вытяжного отверстия решетку. По ее размеру вырежьте фрагмент из плотного полиэтилена.
- На вырезанном фрагменте пленки нужно сделать нарезку лепестков, которые будут исполнять роль запорной мембраны. Для разметки изготовьте из картона шаблон в форме прямоугольника с двумя закругленными углами.
Ширину шаблона делайте соответственно размеру ламели вентиляционной решетки. Длину отмерьте произвольно на 3-4 см меньше половины ширины решетки, чтобы на пленке получилось нарезать 2 ряда лепестков.

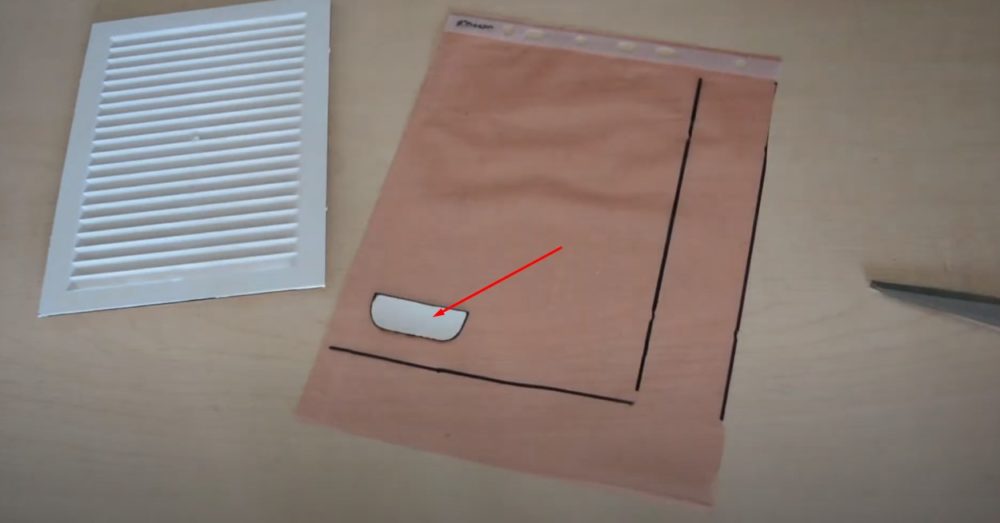

Шаблон из картона для разметки лепестков клапана
- Уложите шаблон в нижний левый угол пленки, сохранив отступы от краев 2-3 см. Прямоугольную деталь располагайте срезанными углами вниз. Обведите шаблон маркером.
Нарисуйте в 2 столбца ровно столько лепестков, сколько ламелей на решетке. Можете нарисовать 1 столбец, а для совпадения прорезей на другом ряде при нарезке ножницами сложите пленку вдвое. Если ламели решетки узкие, на 2 штуки делайте 1 лепесток.
- После разметки всего столбца приложите пленку к решетке. Проверьте совпадение лепестков с прорезями между ламелями.
- Если рисовали один столбец, сложите вдвое пленку по вертикали. По горизонтали с учетом разметки прорежьте лепестки ножницами. Не надрезанными оставьте только верхнюю часть прямоугольников с острыми углами. На этом участке лепестки буду держаться на пленке.
- Чтобы пленка с лепестками надежно удерживалась на решетке, посадите ее на двухсторонний скотч. Кусочки липкой ленты наклейте по периметру кромки с тыльной стороны.
- К скотчу приклейте пленку с лепестками. Прорези направьте вниз. Чтобы во время приклеивания не получилось складок, уложите пленку на стол, а сверху руками прижмите решетку.
- Установите решетку с лепестковыми клапанами на вытяжное отверстие общедомового канала квартиры.
Принцип работы лепестковой мембраны прост. Когда вытяжка функционирует нормально, лепестки из пленки потоком воздуха отгибаются внутрь канала.
Если возникает обратная тяга, пленочные клапаны прижимаются к ламелям решетки. После перекрытия прорезей в квартиру не поступает грязный воздух из общедомовой шахты.
К канальному вентилятору необязательно покупать для установки обратный клапан. Пластиковые модели ненадежные, хлипкие, часто выходят из строя. Предлагаю изготовить своими руками лепестковый узел за 5-10 минут.
Инструкция изготовления обратного клапана на вытяжной канальный вентилятор:
- Определите место расположения вентилятора на воздуховоде. На краю корпуса перед крыльчаткой со стороны выхода закрепите металлический уголок для фиксации лепестковой заслонки. Деталь можете приклеить термопистолетом или примотать скотчем.
- Из плотного полиэтилена вырежьте круг. По размеру он должен превышать на 2-5 мм диаметр корпуса вентилятора, чтобы плотно перекрывал вентиляционный канал. На круге из полиэтилена оставьте противоположно друг другу 2 язычка.
Одним выступом закрепите лепестковую заслонку к уголку на корпусе вентилятора. Проверьте плотность прилегания полиэтиленового круга к торцу вытяжного устройства.
- Ко второму противоположному язычку приклейте кусочек пластика или несколько слоев пленки. Элемент послужит утяжелителем для легкого пленочного лепестка.
Установите канальный вентилятор в воздуховод, проверьте работу заслонки. После включения мотора лепесток должен отклоняться потоками воздуха.
Когда при неработающем вытяжном вентиляторе внутри канала образуется обратная тяга, пленочная заслонка прилипнет к корпусу. Самодельный шибер перекроет поступление воздуха через вытяжку в помещение.
Вентиляция газовой котельной требует особенного внимания.
Вентиляция в котельной с газовым котлом — это отдельная история, ведь всегда где газ, там повышенная пожароопасность. Самый хороший и безопасный вариант — это турбированный котёл с двухконтурным коаксиальным выводом. В таком дымоходе по внешнему радиусу забирается воздух с улицы, а по внутреннему происходит выхлоп из котла. Кроме всего прочего, такой вывод повышает КПД котла, ведь при заборе воздуха, он уже прогревается благодаря тому, что по внутреннему радиусу происходит выброс горячего воздухе.
Вентиляционные системы — очень важная часть любой котельной, ведь прежде всего обеспечивает безопасность проживания в доме людей, осуществляя выброс вредных продуктов горения из дома наружу. Вентиляция в котельной — это также обеспечение котла для нормальной его работоспособности.
Все мы со школьной скамьи знаем, что горение является частным случаем окислительной реакции. При этом, чем интенсивнее реакция, тем больше кислорода расходуется. Для поддержания открытого пламени требуется атмосферный кислород. И газовые котлы не являются исключением. Для нормальной работы отопительной установки, работающей на сжигании газа или жидкого топлива, требуется постоянный приток свежего воздуха в определенном объеме и утилизация продуктов горения, то есть должна присутствовать вытяжная и приточная вентиляция котельной.
Вентиляция автономных источников теплоснабжения регламентируется государственными нормативными документами СП-41-104-2000, СНиП 2.04.05 и СНиП II-35. Однако в частном строительстве нормы часто не соблюдаются. Недостаточная приточная вентиляции приводит к неполному сжиганию газа (окислительный процесс теряет интенсивность), вследствие чего падает коэффициент полезного действия отопительной установки. Отсутствие или плохая работа вытяжной вентиляционной системы приводит к загрязнению воздуха внутри помещения продуктами горения (окислами) и остатками газа. Как следствие, – плохое самочувствие, угроза здоровью и даже жизни, копоть на потолке и стенах.
Работающий газовый котел, словно мощный насос, вытягивает из помещения воздух, пропуская его через зону горения. Если в доме стоят старые окна и двери, то, как правило, незаделаных щелей обычно достаточно, чтобы свежий воздух поступал за счет естественной инфильтрации. Но в эпоху современных строительных материалов, герметичных стеклопакетов и дверей с автоматическим притвором помещение котельной изолируется от внешней среды. В результате чего производительность котла падает по причине недостатка атмосферного кислорода для нормального протекания горения, а кроме того в помещении создается разрежение, которое может спровоцировать опрокидывание тяги. В этом случае все продукты горения пойдут прямиком в помещение.
Оптимальным решением для нормальной работы котельной является устройство приточной и вытяжной вентиляции .
Пример монтажа проветривателя с перфорацией
Процесс установки проветривателя будет меняться согласно его конструктивным особенностям. Зачастую может потребоваться фрезеровка рамы, однако иногда в этом необходимости.
Проведение подготовительных работ
Перфорированный клапан рекомендуется монтировать вверху окна. Планируя врезку приспособления, рекомендуется учитывать такие нюансы:
- установка пройдет быстрее и легче, если створку изначально открыть;
- лучше осуществлять монтаж летом – тогда непогода не сможет помешать работе;
- делая отверстия для щелевого проветривания, необходимо действовать аккуратно, чтобы не повредить уплотнительные приспособления на окне.
Список необходимых инструментов
Чтобы установить приточник на раму самостоятельно, важно подготовить список инструментов. Фрезеровка не обходится без электрической дрели. К ней необходимо подобрать сверла правильного диаметра, например, 5 и 10 мм
Также пригодится:
К ней необходимо подобрать сверла правильного диаметра, например, 5 и 10 мм. Также пригодится:
- Мелкозернистый напильник.
- Электрический лобзик.
- Подготовленный шаблон – его можно изготовить самостоятельно, из картонки или металла.
- Силиконовый герметик – пригодится для заполнения щелей после монтажа.
Шаблон для разметки также можно изготовить из оргалита – небольшой отрезок материала просверливают в нескольких местах на одинаковом расстоянии. Затем такой шаблон можно приложить к оконной раме и сделать пометки, где будут проходить вентиляционные отверстия.
Поэтапный ход установки и крепления
При установке вытяжного клапана стоит соблюдать последовательность работ, тогда вероятность ошибки будет сведена к нулю. Весь алгоритм выполнения работ:
- Разметка. На вертикальный выступ надень заготовленный шаблон и отметь место врезки будущего приточного клапана.
- Фрезеровка. Крупным сверлом сделай несколько отверстий по прямой линии, ножом сделай прорезы или используй электрический лобзик. То же самое сделай на наплаве рамы.
- Монтаж планки и клапана. На тыльную сторону планки нанеси герметик и приложи к створке. Чтобы укрепить конструкцию, дополнительно воспользуйся саморезами.
- Установка козырька. С наружной стороны окна зафиксируй защитный козырек, закрепи его саморезами.
- Конечный этап. На данном этапе установи створку окна на место, закрепи всю фурнитуру обратно.
Чтобы проверить, как функционирует приточный клапан, необходимо установить режим проветривания – свежий воздух будет забираться снаружи, а изнутри выходить на улицу.
Уход и эксплуатация
Приточный вентиляционный клапан в стене рекомендуется периодически чистить – внутрь воздуховода может набиваться пыль и мелкий мусор. Пылью также может засоряться и фильтр, и шумоизолятор.
Для чистки требуется демонтировать внутренний корпус и извлечь фильтр и шумоизолятор. Делать это рекомендуется в теплое время года, чтобы в комнату не задувал холодный ветер (или же отверстие придется заклеивать).
Если фильтр и изолятор выполнены из синтетики (а у большинства моделей именно так) – их можно промыть в мыльной воде. После этого в обязательном порядке они должны высохнуть.
Если температура в помещении зимой начинает ощутимо снижаться (обычно это происходит при температуре за окном ниже -10º и/или при сильном ветре) – рекомендуется уменьшить проход воздуха через клапан (если есть возможность регулировки).
Выбор воздухообменника
Прежде, чем купить приточный клапан в стену, нужно проверить его на соответствие некоторым важным критериям:
Прибор не должен стоить слишком дёшево, качественное устройство, снабжённое необходимым количеством функций, стоит не менее трети средней стоимости металлопластикового окна. Клапан должен устанавливаться непосредственно в оконную раму или в стену рядом с окном
Важно проверить возможность подобной установки. Необходимо определиться с типом управления проветривателя – механическим или автоматическим
Автомат значительно упростит необходимость контроля оптимальной температуры и влажности в доме.
Следует обратить внимание на уровень шумозащиты прибора
Способность клапана переносить температурный режим региона
Циркуляция воздуха в помещении с приточным клапаном
Как установить готовую конструкцию?
При приобретении готового клапана важно проследить наличие инструкции в комплектации устройства. Ее тщательно изучают, т
к. разные конструкции имеют отличия в установке: за/перед вентилятором, с дополнительной ручной заслонкой, для различного сечения шахты воздухоотвода и прочее. Для того чтобы поставить обратный клапан, потребуются:
- непосредственно устройство;
- шуруповерт;
- саморезы;
- строительный силикон.
Инструкция для монтажа своими руками:
- Проверяют комплектацию (сделать это лучше еще при покупке).
- Если в шахте стоял вентилятор, его демонтируют.
- Новый вентилятор вставляют в воздуховод. Чтобы крепление сидело плотно, используют уплотнительное резиновое сантехническое кольцо.
- Делают отметки для будущих крепежей. Если вентилятор крепится снаружи стены, его закрепляют строительным силиконом.
- Определив место вывода проводки, из корпуса вентилятора выводят провода – они не должны попадать под пропеллер (лопасти).
- Закрепить вентилятор, соединить провода проводки с проводами устройства.
- Закрепить дополнительное оборудование: решетку, сетку.
- Установить на саморезы обратный клапан. Точную горизонтальность вымеряют уровнем.
- Монтировать все наружные дополнительные детали, крышку.
- Проверить правильное функционирование всей конструкции «вентилятор + клапан».
Простейшее устройство можно изготовить самостоятельно. Но если требуется более сложная конструкция или с электроприводом, то специалисты советуют приобретать обратный клапан в магазине. Установить изделие своими руками не составит труда
Важно тщательно изучить инструкцию и потратить немного свободного времени
Необходимость вентиляции на кухне
Когда работает вытяжка, вентиляционный канал перекрывается автоматическим клапаном
Естественная вентиляция на кухне с вытяжкой необходима для поддержания комфортного и здорового микроклимата в квартире. Помимо этого она позволяет защитить пользователей от выделяемых во время готовки вредных испарений. Одной только вытяжки на кухне обычно недостаточно, что вынуждает пользователей заняться вопросом ее совместимости с естественной вентиляцией.
Принцип действия последней заключается в направленном движении воздуха из-за перепада давлений на улице и в квартире. Он образуется за счет разницы температур, которая поддерживается в домах большую часть года. Основной недостаток этой системы заключается в нестабильности, связанной с непостоянством климатических условий. В результате владельцам квартир все время приходится проверять наличие тяги. Делается это одним из проверенных способов.
В первом случае достаточно взять лист бумаги и приложить его к кухонному вентиляционному люку. Если он сразу же «прилипнет» к отверстию, система исправна и разница давлений поддерживается на нормальном уровне. Когда бумажный листок сползает вдоль стены, тяга отсутствует – вентиляция не работает или очень слаба.
Второй способ проверки состоит в поднесении к люку зажженной свечи, спички или газовой зажигалки. При хорошей тяге пламя отклоняется в сторону вентиляционного отверстия.
Особенности конструкции устройства
Когда человек впервые видит этот прибор, то вопросов о принципе его работы не возникает. Ведь конструкция максимально простая. Несмотря на это, без него невозможно организовать правильную вентиляцию помещения. Если клапана не будет, то отработанный воздух перестанет выходить из помещения. Существует несколько причин, из-за которых это происходит:
- Отсутствие или неправильная герметичность;
- Вентиляционный канал засорился мусором;
- Вытяжка размещена в неправильном месте;
- Усиливается тяга горения из-за использования печной конструкции;
- Нарушения нормальной вентиляции из-за монтажа мощной вытяжной системы в одной из квартир, такое часто встречается, когда некоторые владельцы устанавливают воздуховод, не учитывая конструктивные особенности здания;
- Неравномерная вентиляция из-за наличия нескольких вытяжных систем в одной квартире.
Все эти причины распространены в крупных городах. Чтобы они не повлияли на нормальную вентиляцию, производители рекомендуют устанавливать обратный клапан. Его монтаж займет минимум времени, но эффективность сохранится на длительный период. Главным элементом конструкции являются лопасти, расположенные на одной оси. Они открываются только в одном направлении, а если происходит обратное движение, то они закрываются, предотвращая попадания неприятного запаха в квартиру.
