Как точно определить засорение вентиляционного канала
Проверять эффективность естественной вентиляции необходимо зимой. Для этого нам будет нужно:
- открыть окна;
- приложить листочек бумаги к вентиляционному отверстию;
- листик должен воздушным потоком прижаться к отверстию.
Проверка вентиляции с помощью листа бумаги
Если бумага слабо держится или вовсе падает, то вентиляция нарушена. Более точным методом является проверка с помощью прозрачной целлофановой трубы и зажженной сигареты. Для этого трубу необходимо приложить к вентиляционному отверстию. К открытому концу трубы подносится зажженная сигарета. Скорость движения дыма покажет эффективность работы вентиляции. Зная размеры цилиндра рассчитывается производительность вентиляции.
Особенности – для чего нужна вентиляция
Человек выдыхает больше углекислого газа, чем потребляет. В результате соединение накапливается в помещении, и дышать становится затруднительно. Кроме того, организм отдает тепло, влагу и вырабатывает различные продукты через отверстия в коже. В летнее время из-за этого становится душно, а запах в помещениях ухудшается. Высокий уровень их герметичности усугубляет ситуацию. Естественная и искусственная вентиляция улучшает кондиции воздуха и устраняет проблему. Здоровью человека не будет угрожать нехватка кислорода (гипоксия), а помещения станут пригодными для длительного времяпровождения. Вентиляция очень актуальна в случае с домашними животными, ведь те намного ниже ростом и находятся как раз там, где накапливается большая часть углекислоты. Приток кислорода благотворно влияет на гигиену: грибку становится труднее развиваться, а своевременное проветривание гарантирует отсутствие вредного микроорганизма
Как сделать вентиляцию в ванной своими руками
В принципе, вентиляцию в ванной комнате сделать не проблема. Главное точно поставить перед собой цель – она будет естественной или принудительной.
Естественная
Для этого надо в стене сделать отверстие под трубу диаметром 110-150 мм. Оно делается под потолком в стене, которая отделят помещение от улицы. В это отверстие вставляется воздушный клапан, который закрывается с двух сторон декоративными решетками. Выбирать лучше клапан с регулятором в виде ручки и задвижки, с помощью которых можно закрывать отверстие и открывать или оставлять небольшой зазор.
Прочистка канала
Начать лучше с ее обследования. Обратный поток возможен из-за засора центральной шахты. Прочищать ее самостоятельно не нужно. Этим должна заниматься управляющая организация, занимающаяся обслуживанием общедомового имущества. Гораздо проще пробить внутриквартирные коммуникации при помощи посудного «ершика». Прямые участки пробивают арматурным прутом, деревянной рукоятью либо другим предметом подходящей длины и ширины. Оставшийся мусор устраняют пылесосом с длинной насадкой или шлангом.
Результаты прочистки станут заметны сразу. Есть способ, позволяющий визуально определить, насколько удачно она прошла. К отверстию прикладывают лист бумаги. Если он останется висеть, проблема заключалась только в локальном засоре. Существует еще один метод. К открытому участку подносят зажженную спичку или свечу и смотрят, в какую сторону отклоняется пламя
Приточные клапаны
Перед тем как сделать вентиляцию в ванной комнате и туалете, нужно проверить, есть ли достаточный приток свежего воздуха. Без него отток отработанного газа невозможен, так как его место должен постоянно заполнять новый объем. Причиной отсутствия циркуляции часто становятся слишком герметичные стеклопакеты на окнах. Проблема решается при помощи стеновых и оконных приточных клапанов. Устройства имеют управляемые заглушки и мягкие тепло- и звукоизоляционные прослойки внутри корпуса. Современные приборы оснащены электроникой, позволяющей их программировать и задавать режим проветривания. Они хорошо взаимодействуют с системой «умный дом». Такие приборы способны реагировать на температуру и уровень влажности в квартире и включаться автоматически при необходимости.
Модели для окон изначально являются частью стеклопакета либо врезаются в него после его изготовления. Первый вариант наиболее эффективен так как позволяет потоку, проходящему через всю раму, прогреться. Вход располагается снизу, выход — сверху. Каналы проложены по боковым стенкам внутри пластикового профиля. Врезные устройства представляют собой плоские сквозные отверстия с решетками, заслонками и уплотнителями. Их крепят в верхней части стеклопакета в профиле или на уплотнителе.
Что представляет собой принудительная вентиляция
В вентсистеме присутствует вентилятор. В частных домах такие системы устанавливаются повсеместно и на кухнях, и в санузлах. Но и в многоэтажках далеко не все квартиры вентилируются должным образом. Поэтому их владельцы, намереваясь улучшить циркуляцию воздушных потоков, устанавливают вентиляторы.
Особенности вытяжной вентиляции
Воздушные потоки, поднимаясь к потолку, затягиваются вентилятором и выводятся на улицу. Для их вывода предусмотрены специальные каналы. Чаще всего такие агрегаты становятся дополнением к естественной вентсистеме. При проектировании частных построек подобные системы используются практически повсеместно.
Особенности приточной вентиляции
Вентилятор в такой системе подаёт в комнату воздух, а не выводит. Выход воздуха происходит естественным путем, в полном цикле проветривания задействованы и вентилятор (на входе), и вентиляционные каналы (на выходе).
Подобная схема больше подходит для некоторых типов территорий промышленного предназначения, а не для жилых помещений. Ведь должен отметиться выход воздуха наружу с требуемой эффективностью, а такие вентиляционные системы обеспечить вытяжку воздушных масс не смогут, если для этого изначально не создано условий (недостаточная пропускная способность вентканала или неправильное его расположение, препятствующее нормальной циркуляции).
Особенности приточно-вытяжной системы
Используется минимум два вентилятора. Воздух принудительно нагнетается в помещение с одной стороны, а с другой – так же искусственно отводится. Такую вентиляцию целесообразно устанавливать:
- в домах со значительной квадратурой;
- в объёмных сооружениях;
- в постройках, где застой воздуха недопустим;
- в помещениях, где естественный приток/отток слаб, его требуется усилить.
Система вентиляции.
В строительных нормативах, прописанных в справочниках, четко установлены необходимые нормы, которые нужно исполнять для достижения хорошего результата, при проветривании помещений санузлов с большой концентрацией влажного воздуха.
В зависимости от способа воздушного вентилирования, вентиляция может разделяться на естественную и принудительную систему. В первом варианте вентилирование помещения выполняется за счет перепада, который происходит из-за разного воздушного давления снаружи и внутри помещения.
Потоки воздуха проходят через двери и окна, а также специальные отверстия для вентиляции в туалете и ванной комнате. Правда, необходимо заметить, что из-за особого внутреннего обустройства помещений санузлов, применение естественного способа вентилирования комнаты не всегда дает возможность получения нужного результата. Для обустройства естественного способа вентилирования в помещении, нужно сделать проем, соединяющий отверстие для естественной вентиляции в доме, с ванной комнатой.
Во время осуществления принудительного или искусственного способа вентиляции санитарных узлов, применяют специализированные вентиляторы, дающие интенсивный поток свежего воздуха, обеспечивая хороший воздухообмен.
Зачастую электровентилятор направляет воздушные потоки из помещения санитарного узла на улицу, при этом свежий воздух проникает в ванную комнату из остальных помещений квартиры.
Очень часто владельцы устанавливают в туалете своими руками маленький электрический вентилятор – отдушник, даже учитывая то, что в доме отличное естественное проветривание, это делается для ускорения очистки воздушного пространства в помещении от отвратительных запахов.
Если же хозяевам не удается получить хорошую, естественную вентиляцию в ванной и туалете, принудительная вентиляции в помещениях должна быть обязательно установлена.
Виды вентиляции.
Вентиляция подразделяется в зависимости от ее применения на:
- Вытяжной вид вентиляции, устанавливаемый в помещениях.
- Приточный тип вентиляции.
- Смешанная вентиляция в помещениях.
Вытяжное проветривание помещений, описано нами ранее – это когда свежий воздух попадает в комнату через наружные источники, выдавливая старую воздушную массу за счет перепада в давлении.
Приточный вид вентилирования в ванной и туалетных комнатах выполняется другим способом, прогретая снаружи воздушная масса выдавливается через специальные отдушины.
Во время эксплуатации смешанной системы проветривания воздуха используется регулируемый поток воздушной массы в помещениях различного назначения.
Система вентиляции также может иметь или не иметь канал для вентиляции воздушного потока, таким образом, она подразделяется на канальную и бесканальную.
Если есть возможность, необходимо избежать устройства канальной вентиляции. Лучший выход в этом случае, расширить немного отверстие в стене, служащее выходом в общий вентиляционный канал многоэтажного дома, и смонтировать в нем небольшой вентилятор для вытяжки воздуха.
В раздельных туалетной и ванной комнатах, при наличии только одного отверстия для проветривания с выходом к общей вентиляции в доме, еще одно отверстие с вентилятором делают между ванной комнатой и туалетом.
Монтаж специального канала для проветривания имеет смысл в тех местах, где необходимо усиленное проветривание комнаты от загрязненного или влажного воздушного пространства.
Типы моделей
Вентиляционные конструкции могут обустраиваться с помощью различных конструкций, которые значительно улучшают эксплуатационные характеристики. Они подразделяются на:

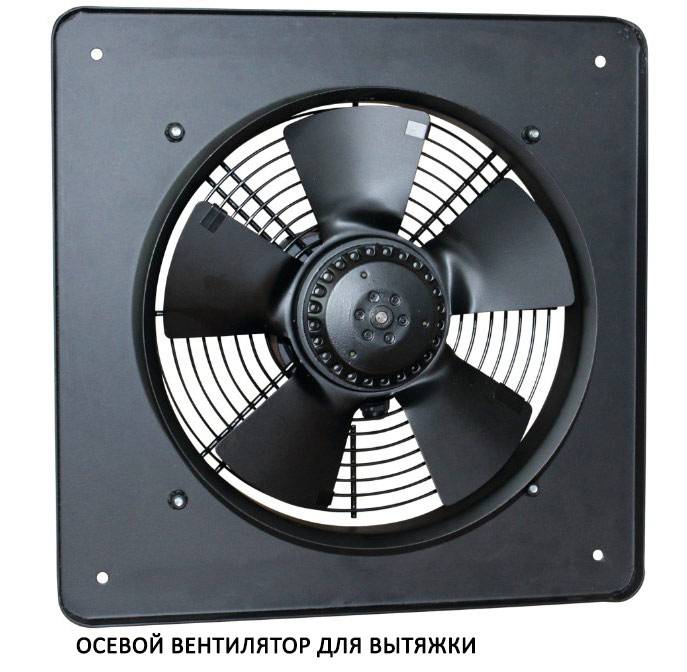

- Осевые. Данные модели пропускают поток воздушных масс вдоль своей оси, нагнетаемых при помощи особых лопастей в виде лопаток. Такое оборудование монтируется предпочтительно в частном жилье. Монтаж производится на поверхности стены и оконных проемах мощность до 50 Па.
Осевой - Центробежно-осевые экземпляры имеют высокую производительность, а также отличаются своей надежной звукоизоляцией. Их эксплуатационные свойства находятся на превосходном уровне, однако, стоимость оборудования не всегда отвечает доступности для большинства потребителей.
Центробежно-осевой - Диаметральные. Такие модели отличаются своим устройством, основой которого является колесо или барабан. Их производительность не очень высокого уровня, но для санузла она подойдет как нельзя кстати.
Диаметральный вентилятор
Полезные советы по монтажу
При обустройстве системы вентиляции в квартире или частном доме, чтобы она работала максимально эффективно, следует тщательно производить герметизацию всех выходных отверстий, которые обеспечивают проход воздуха за пределы пространства.
Это относится как к вводу стационарной шахты для вентиляции многоквартирного дома, так и к отверстию, которое пробито непосредственно на улицу.
Если в ванной комнате предусмотрена установка навесного потолка, то предварительно следует смонтировать систему вентиляции и испытать ее в работе.
Если этого не сделать, то могут возникнуть сложности после того, как потолок уже будет зашит.
Например, можно столкнуться с тем, что установленный вытяжной вентилятор по каким-либо причинам не дует, а значит, и сама система не сможет обеспечить нормальный отток и приток воздуха.
Видео:
Естественная вентиляция в туалете, когда воздух дует через двери, просто недопустима в частном секторе из-за специфического запаха.
Кроме этого, следует предусмотреть доступ к вентилятору в процессе эксплуатации. Сделать это можно установив под ним специальный ревизионный люк.
Мощность вентилятора для ванной комнаты следует подбирать исходя из того, что полная смена воздуха в помещении должна производиться за два часа.
Для этого нужно иметь всего лишь базовые знания, необходимый инструмент и немного терпения.
Правильно смонтированная вентиляция позволит обеспечить приток свежего воздуха в помещение, что избавит от проблемы образования на стенах и потолке плесени и грибка.
Как установить вытяжку в ванной?
Итак, вы определились с моделью вентилятора – осталось установить его и наладить работу. Особых сложностей установка вытяжки не вызывает, хотя если вы никогда не имели дело с электросхемами, лучше доверить эту работу профессионалам.
- Выбираем место расположения. Как правило, ее размещают под самым потолком и напротив дверей. Расположение вытяжки на одной стене с проемом дверей недопустимо.
- Кулер для ванной устанавливают в уже готовое отверстие канала вентиляции. При необходимости, его всегда можно расширить с помощью обычной болгарки.
- Закрепление кулера осуществляется «жидкими гвоздями» или саморезами. Он должен быть «утоплен» в стену полностью, чтобы снаружи осталась исключительно вентиляционная решетка. Последняя имеет разнообразную форму и расцветку, так что проблем с выбором решетки под стать интерьера точно не возникнет.
- Вентилятор подключается к сети, лучше с отдельным включателем. Затем он закрывается решеткой на саморезах или защелках.
Видео как установить вентилятор для принудительной вентиляции в ванном помещении
Если подвести итог, становится ясно только одно: даже при хорошей системе естественной вентиляции точно не помешает принудительная. Окно в ванной можно встретить достаточно редко, так что наладить нормальный обмен воздуха можно только с помощью системы вентиляции.
Установка
Сложнее всего выполнить самостоятельную установку новой вытяжной системы в ванной комнате или туалете.
- монтаж вентилирующего прибора осуществляется напротив входной двери, на максимальной высоте;
- нельзя производить установку вентиляционной системы на стенах, имеющих дверной проем;
- установка вентилятора производится на максимальном расстоянии от системы водоподачи и оконного проема;
- вентилятор устанавливается внутрь вентиляционного канала и фиксируется жидкими гвоздями, дюбелями или саморезами;
- конструкция установленного вентилятора скрывается посредством декоративной решетки.
В современных сантехнических помещениях крайне редко присутствует окно, поэтому система естественной вентиляции не способна справиться с проблемой очистки слишком влажных и загрязненных воздушных масс.
На заключительном этапе осуществляется стандартное тестирование установленной системы посредством бумаги или горящей свечи.
При правильном обустройстве вентилятора, листок бумаги должен притягиваться к вентиляционной решетке, а свечной огонь — наклонятся в ее сторону. С целью улучшения показателей тяги обустраивается сквозняк, для создания которого прорезается небольшое отверстие.
голоса
Рейтинг статьи
Подготовка
Установка вентиляции в ванной или туалете начинается с подготовительных манипуляций. Прежде чем покупать вентилятор, необходимо измерить размер отверстия вентканала. Как правило, в каждой квартире имеется такой канал. Стандартный способен пропустить воздуха до 100 м3/час.
Устройство должно плотно входить в отверстие, стандартные размеры которого: 100, 125 и 150 мм.
Конечно, не всегда размеры совпадают. Если диаметр отверстия вентканала меньше размеров устройства, расширить проем можно при помощи перфоратора. Если же наоборот – можно взять гофру или обычную пластиковую трубу под вентилятор и вставить ее в отверстие, чтобы было плотное соединение. Для этого пустоты можно заделать пеной. Это простой, недорогой и надежный способ. Когда пена засохнет, лишнюю можно срезать ножом, а затем замазать шпаклевкой.
Как выбрать вентилятор для вентиляционной системы
Для ванной в квартире подходит вытяжная система с установкой прибора в отверстие отдушины. Для правильного подбора нужно учесть несколько важных деталей, а именно:
- диаметр воздуховода, под который выбирается патрубок вентилятора;
- защита от влаги, показатель для санузлов находится в пределах IP30-44, при чем прибор с маркировкой IP44 будет оснащен герметичной защитой от воды;
- уровень шума, этот показатель часто не учитывают во время выбора, что в последствии сказывается на комфорте.
Рекомендации!
Главный показатель при выборе вентилятора, это мощность. Она подбирается в зависимости от площади помещения и санитарных норм воздухообмена. Например, для ванной комнаты с общим объемом 16,8 м2 потребуется прибор с производительностью 100…135 м3/ч для обеспечения постоянного движения воздуха.
Классификация вентиляторов
Для правильного подбора оборудования, нужно разобраться в принципе работы каждого варианта, предложенного производителями.
- Осевой вентилятор работает от электродвигателя. Когда колесо вращается, лопасти его захватывают воздушные потоки и выводят из помещения. Настенный (накладной) прибор выглядит эстетично и легко крепится, что делает его одним из самых популярных. Канальный вариант обеспечивает низкий шумовой фон, но монтаж нужно проводить с привлечением специалиста.
- Радиальные агрегаты работают по принципу центробежной силы, которая заставляет вращаться лопасти вентилятора. При этом возможно изменение их наклона, что позволит снизить уровень шума.
- Диаметральные приборы, как правило, используются для работы в системах кондиционирования для холодоснабжения зданий. Поэтому этот вариант не подходит для вытяжки в ванной комнате.
Установка принудительной вентиляции — один из самых простых и доступных решений для проблемы с проветриванием ванных комнат. Правильно подобранное оборудование обеспечит постоянную циркуляцию воздушных масс, создав благоприятную атмосферу в помещении.
Особенности конструкций
Решение о форме и строении вентиляции принимает проектировщик, в соответствии со СНиПами. Выбор конфигурации сводится до 2-х решений: круглая и прямоугольная. Учитывают особенности сооружения и целевые задачи помещения. Конструкция станет частью вентиляции определенного типа, общеобменной или местной, приточной, вытяжной или смешанной. Для вентиляции жилой комнаты, офиса, производственного цеха нужны разные параметры. Достоинство прямоугольной модификации — компактность, простая установка и возможность спланированной прокладки по сложной траектории. Воздуховод можно спрятать даже в подвесном потолке. Действующие СНиПы допускают разницу ширины и высоты канала в 4 раза в пользу первого показателя. Круглые вентканалы — это высокая пропускная способность. Уровень сопротивления в таком воздуховоде ниже.
Прямоугольные
Прямоугольное сечение оставляет много вариантов для прокладки и использования строительных объемов. Нормальная эксплуатация возможна даже с натяжными потолками. За основу расчетов берут объем помещения, которым жильцы готовы пожертвовать. Если важен каждый свободный участок, прямоугольная конструкция окажется безальтернативным вариантом. По показателям аэродинамики и шумопоглощению системы с прямоугольным сечением значительно уступают круглому аналогу. В углах также накапливается больше пыли. Таким образом, тяга в круглых конструкциях со временем не меняется настолько же, как в прямоугольных. По этой причине в системах вроде аспирации прямоугольная форма сечения не используется. Очистка и уход за круглыми системами забирают меньше времени. В свою очередь, из-за фланцев стоимость 1 м² прямоугольной системы получается выше. Эффективность и предпочтительность варианта зависит и от особенностей прокладки: чем более плавными будут повороты, тем лучше — эргономика.
Круглые
По площади поперечного разреза такие конструкции забирают больше пространства по высоте. При этом, если параметры объекта позволяют, то круглая система окажется лучшим вариантом. В ее работе возникает меньше шума, а движение воздуха испытывает слабое сопротивление. Как результат, вся система работает эффективнее и экономнее в плане потребления энергии. В таком случае снижаются не только эксплуатационные расходы, но и первоначальные капитальные вложения: понадобятся меньшие типоразмеры. Дополнительный критерий — интерьер, но иногда он становится даже решающим. Дело в том, что для скрытия круглого воздушного канала понадобится больше пространства. Иногда это приводит к чрезмерной потере объема комнаты, иногда — к ухудшению дизайна. Наружное размещение, в свою очередь, сильно испортит фасад здания, чего не будет в случае с прямоугольной конструкцией.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа
В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
Soler&Palau TDM-200 1 980 руб. | 40 | 25 | 200 | |
Blauberg Sileo 125 2 860 руб. | 32 | 17 | 197 | |
Electrolux EAFM – 150 1 900 руб. | 32 | 25 | 320 |
Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:
Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.
Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.
1
3
Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:
Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.
| Площадь ванной/высота потолка | 2,5 | 2,7 | 3 | 3,2 | 3,5 | 4 |
|---|---|---|---|---|---|---|
| 6 | 234 | 253 | 281 | 300 | 328 | 374 |
| 7 | 273 | 295 | 328 | 349 | 382 | 437 |
| 8 | 312 | 337 | 374 | 399 | 437 | 499 |
| 9 | 351 | 379 | 421 | 449 | 491 | 562 |
| 10 | 390 | 421 | 468 | 499 | 546 | 624 |
| 11 | 429 | 463 | 515 | 549 | 601 | 686 |
| 12 | 468 | 505 | 562 | 599 | 655 | 749 |
| 13 | 507 | 548 | 608 | 649 | 710 | 811 |
| 14 | 546 | 590 | 655 | 699 | 764 | 874 |
| 15 | 585 | 632 | 702 | 749 | 819 | 936 |
Формула расчета объема воздуха для полного воздухообмена
Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
Maico ER 60 18 732 руб. | 26 | 21 | 62 | |
Вентс ЦФ 100 3 248 руб. | 38 | 29 | 122 | |
Blauberg – Valeo 60 13 764 руб. | 45 | 30 | 320 |
Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.
Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:
Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.
Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем
Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам
Периодически необходимо проводить чистку вентиляционной решетки
Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.
Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.
Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери
Схема монтажа вентиляции в объединенном санузле
При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.
Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.
Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера
