Типы газовых редукторов
Из школьного курса в сознании всплывает понятие негорючий – инертный газ. К этой обширной группе относятся азот, аргон, гелий, неон и т.д. они не поддерживают горение и не горят. Широкое распространение нашли в качестве защитного газа при сварочных работах. С другой стороны есть горючие газы (бутан, водород, метан, пропан, пропилен и т.д.), которые или сжижают или сжимают с последующим перемещением их баллоны. Так вот, чтобы не допустить путаницы, инженеры еще на этапе производства, предложили нарезать разностороннюю резьбу.
Таким образом, газовый редуктор предназначенный для использования в группе горючих газов изготавливается с левой резьбой. Противоположной резьбой заворачивающейся направо обеспечивают газовый редуктор для инертных газов. Среди прочего, производители применяют цветное окрашивание, способствующее более яркому выделению.
Прежде чем купить газовый редуктор для баллона, советуем вам обращать внимание на пропускную способность устройства. Оптимальным решением будет купить газовый редуктор 2 поколения. Прежде чем совершить покупку, необходимо убедиться, что выбранная модель удовлетворяет параметрам расхода газа, достаточным для потребляющего прибора
Прежде чем совершить покупку, необходимо убедиться, что выбранная модель удовлетворяет параметрам расхода газа, достаточным для потребляющего прибора.
Применение
Газовый редуктор широко распространен в домашнем и частном хозяйстве. Эксплуатируются они на всех видах газа, находят применение в самых разнообразных отраслях промышленности. Газовый редуктор можно встретить в сельском хозяйстве, в строительном комплексе, в медицинских учреждениях, да и просто на загородной даче.
К примеру, кислородный редуктор применяется как при сварочных работах, так и при оказании медицинской помощи. Что касается ацетиленовых газовых редукторов, то найти их можно в любой слесарной мастерской.
Пропановые редукторы незаменимы во время строительных работ, не обойтись без них в мероприятиях связанных с настилом кровельных и битумных материалов. Газовый редуктор на пропановый баллон стал не роскошью, а необходимость, с его помощью миллионы домохозяек регулируют давление поступающее от баллонов к газовым плитам. Пропановый редуктор часто носит смешное название, и если вы поинтересуетесь в магазине, можно ли у вас купить редуктор лягушка для газового баллона, то не сомневайтесь, продавец прекрасно поймет ваш запрос.

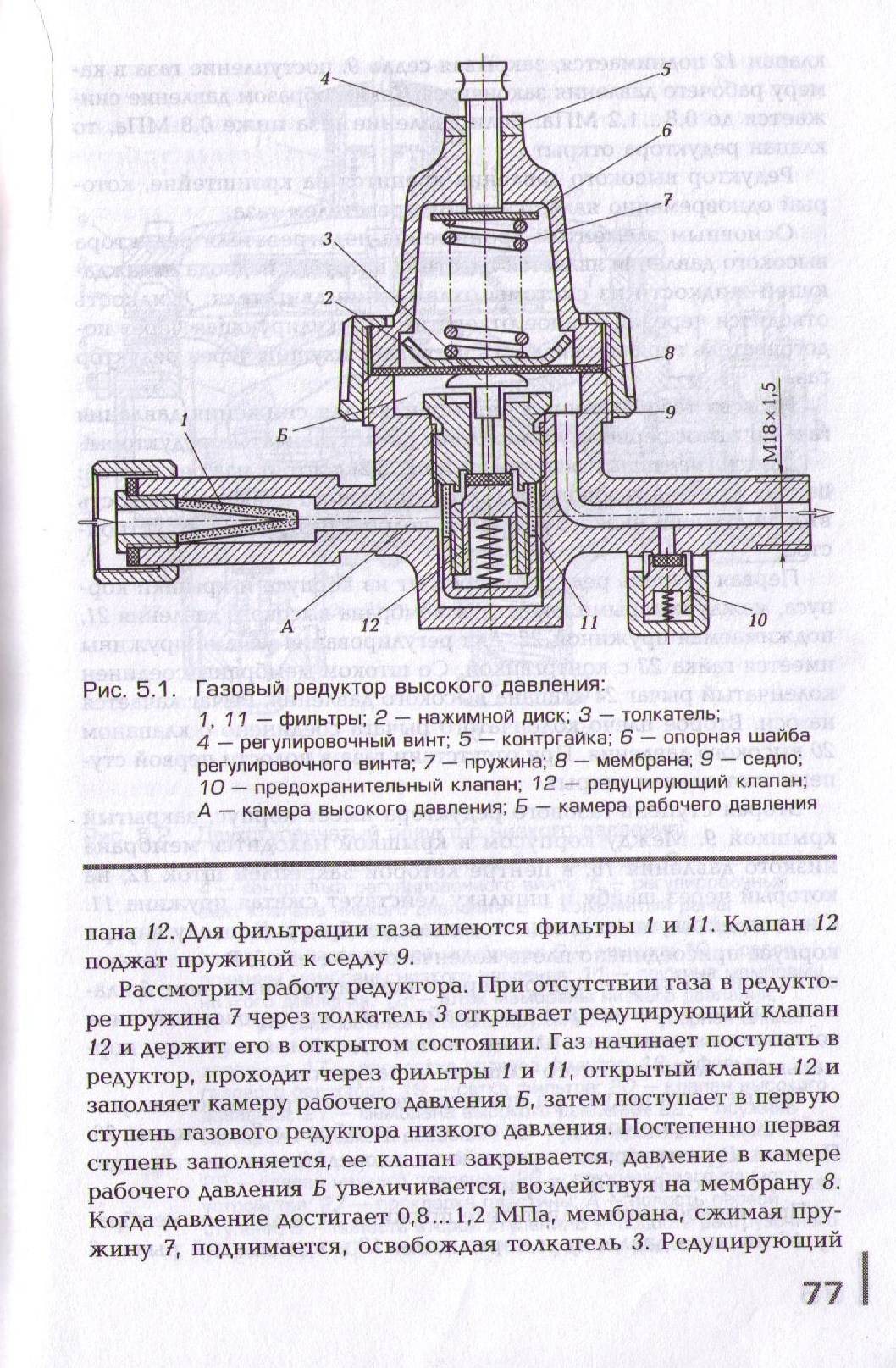

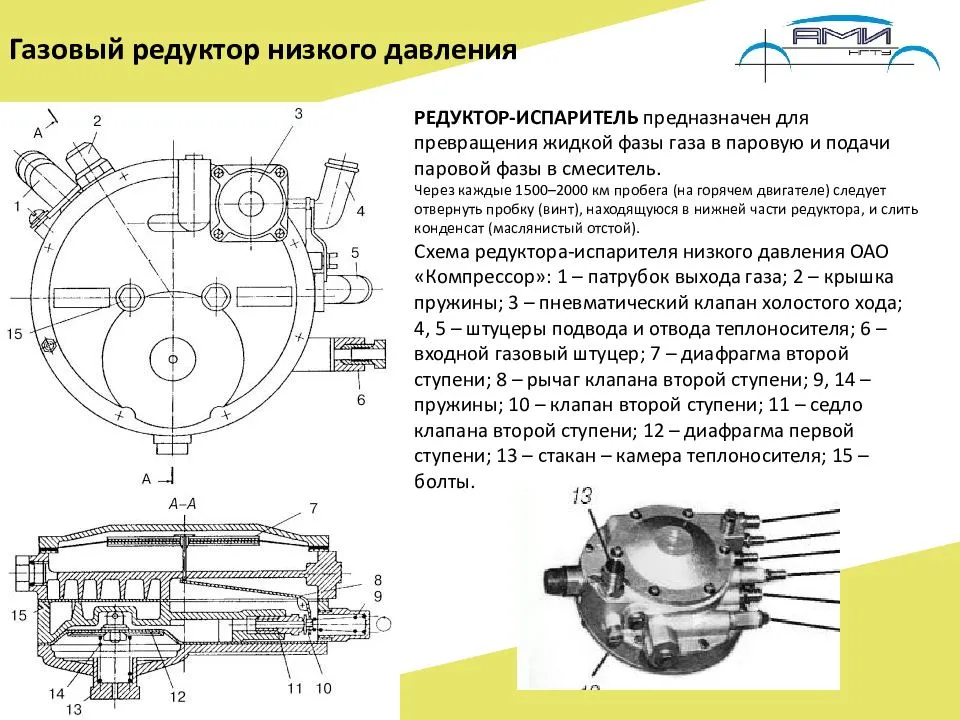

Устройство газового редуктора
Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:
- запорная пружина;
- мембрана, реагирующая на давление смеси;
- редуцирующий клапан.
Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.
По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.
Прямой
Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:
- штуцер, обеспечивающий подачу газовой смеси;
- манометр – указывает на давление в емкости;
- обратная пружина, перекрывающая клапан;
- ячейка для сжиженного газа;
- клапан – от его смещения зависит объем выходящего газа;
- предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
- выходной манометр – указывает на рабочее давление;
- ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
- регулирующий винт – он регламентирует смещение мембраны;
- запорная пружина;
- мембрана – гибкая пластинка, отворяющая клапан;
- штифт между пружиной и клапаном.
Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.
В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.
Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.
Обратный
Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.
Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.
Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.
Вопрос эксперту
Какой редуктор безопаснее?
Редуктор обратного действия считается более безопасным.

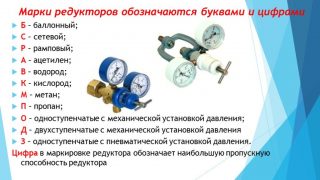

Типы редукторов
Приспособления различают и по назначению, так как для работы с разными газовыми смесями требуются разные модели. Есть 2 категории:
- редукторы для горючих газов – водорода, метана, пропана, смесей;
- для инертных газов – гелия, азота, аргона.
У приспособлений разная резьба: правая для работ с инертными газами и левая для горючих смесей.
Выпускаются также регуляторы для работы с воздухом. Они применяются в воздушных магистралях.
Критерии выбора
Чтобы правильно подобрать устройство, необходим оценить несколько параметров.
- Вид газа – в быту используются только модели для горючего газа. Варианты для пропановой или метановой смеси не отличаются друг от друга.
- Тип баллона – выпускаются емкости, рассчитанные на работу с газом под разным давлением. Поэтому редуктор для них должен быть предназначен для указанной величины.
- Размеры – учитывается, что у газового оборудования и у баллона размеры могут быть разные. Этот параметр указывается в техническом паспорте устройства.
- Наличие регулятора для изменения давления – такие модели удобнее, так как позволяют отрегулировать напор в соответствии с наполненностью баллона.
Как и для чего используются редукторы
Газовые на вид ничем не отличаются друг от друга. Принято изготавливать их, в зависимости от типа газа. Все используемые газы подразделяются на две группы:
- горючие;
- негорючие.
Баллоны для хранения оснащаются штуцером с правой (нормальной) резьбой для негорючих газов. Соответственно баллоны с горючими газами оборудуются левой резьбой. Те же принципы и у редукторов.
Многие садоводы замечали, если нужно заменить пустую емкость для питания плиты, гайка откручивается в обратную сторону.
Газовые редукторы встречаются практически во всех сферах нашей жизни. От промышленности и до медицины. Для сварочных работ используются: кислород, ацетилен, аргон, углекислоту и прочие.
Строители, кроме сварочного оборудования при устройстве кровли, пользуются пропаном. Также пропановыми редукторами оснащены все бытовые баллоны.
Медицинские учреждения, кроме кислорода, пользуются азотом и популярным в последнее время «веселящим газом».
Мы привыкли видеть, что емкости для хранения газов изготавливаются из металла. Они имеют значительные габариты и вес. Но на смену им приходят емкости из композитных материалов.
В отличие от металлических баллонов, они более безопасны и легче. Производители заявляют, что при нештатной ситуации он не разлетается в стороны, образуя большое количество травмирующих осколков.
Соответственно для композитных баллонов требуется предназначенный для них редуктор. Среди их характеристик стоит отметить:
- гайка накручивается с легкостью;
- для прокладки заявлен срок службы в течение 10 лет;
- конструкция обеспечивает полную герметизацию.
На данный момент редукторы для бытового газового оборудования так плотно вошли в нашу жизнь, что относимся к ним с неким пренебрежением. А они отвечают за целостность жилого пространства, да и купить их можно по невысокой цене.
Перед покупкой следует обратить внимание на следующее:
- вид используемого газа;
- тип газового баллона;
- присоединительные размеры;
- есть ли регулятор для изменения давления;
- цена.
Особенности конструкции и обслуживание
В промышленности и быту применяется 2 типа газов:
- инертные;
- горючие.
Адаптеры на них принципиально отличаются, чтобы не перепутать. На баллоны с инертным газом соединения редуктора с баллоном осуществляется правой, стандартной резьбой. Кислород, пропан, углекислоту, метан и другие горючие газы, присоединяют редуктор, закручивая в отверстие с левой резьбой – против часовой стрелки.
Разнонаправленная резьба исключает возможность заправки емкости не тем видом газа и использование баллона не по назначению.
Редуктора имеют внутри мембрану, которая изнашивается. Каждые 5 лет редуктор должен проходить испытание. При этом мембрана заменяется новой. В редукторах для композитных баллонов – сделаны по евростандартам, мембрана рассчитана на работу минимум 10 лет, но проверку оборудование должно проходить через 5 лет.
На верхней части корпуса нанесена маркировка, в которой указаны год изготовления узла и первой поверки. При последующем испытании набивается следующая дата.
Редуктор необходимо регулярно смазывать, проверять на герметичность. При необходимости надо менять прокладки.
Инструктор, преподаватель колледжа при заводе Донмет Саркизов П. В.: Среди любителей бытует мнение, что редуктор с ротаметром позволяет экономно расходовать газ. На практике приборы отличаются только показаниями. Второй манометр на редукторе показывает расход газа в минуту. Это значение заложено в режимах сварки. Ротаметр показывает фактическое давление в рабочей камере в данный момент. Для установки рабочих параметров надо пересчитывать показания ротаметра по коэффициенту или использовать переводную таблицу.
Редуктора с 2 ротаметрами, предназначены для сварки металлов тугоплавких и с высокой теплоотдачей. К первому подключается сварочная горелка, ко второму форсунка для подогрева обратной стороны шва. Подключать 2 аппарата нельзя».
Установка и настройка редуктора
Монтаж редуктора выполняется только специалистами. Регулировать работу устройства можно и самостоятельно, если точно соблюдать инструкцию.
Баллонные редукторы монтируются на корпус баллона. Регулятор присоединяется прямо к выходному отверстию через переходник. Степень затяжки винта на переходнике обеспечивают герметизацию. С другой стороны устройства закрепляется газовый гибкий шланг длиной не более 3 м. Шланг подсоединяется к плите или котлу.
Валера
Голос строительного гуру
Задать вопрос
Запрещается сращивать шланги, пережимать или перекручивать. Использовать можно только специальные изделия, модели для воды или кислородные не подходят.
Стандарты подсоединения к системе
Подключение приспособления регламентируют 2 стандарта:
- ГОСТ – применяется в странах СНГ, рассчитан на стальные баллоны;
- GLK – европейский стандарт, используется при эксплуатации композитных баллонов.
Регулировка
Регулировка газового редуктора возможна только на моделях, оснащенных регулировочным винтом или маховиком. В этом случае силу сжатия пружины, воздействующей на мембрану, можно изменить. Таким образом снижается или повышается пороговый напор в рабочей камере. При этом изменяются параметры закрытия и открывания впускного клапана.
Регулировка выполняется поворотом гайки. Выполнить ее проще, если баллон оборудован манометром на рабочем патрубке: величина давления в подаваемой смеси отражается на циферблате.

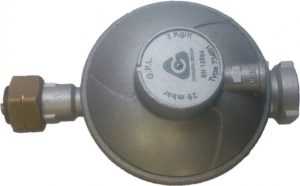

Как выбрать бытовой пропановый редуктор
Выбор устройства для подачи пропан-бутановой смеси к газоиспользующему оборудованию основывается на двух ключевых параметрах:

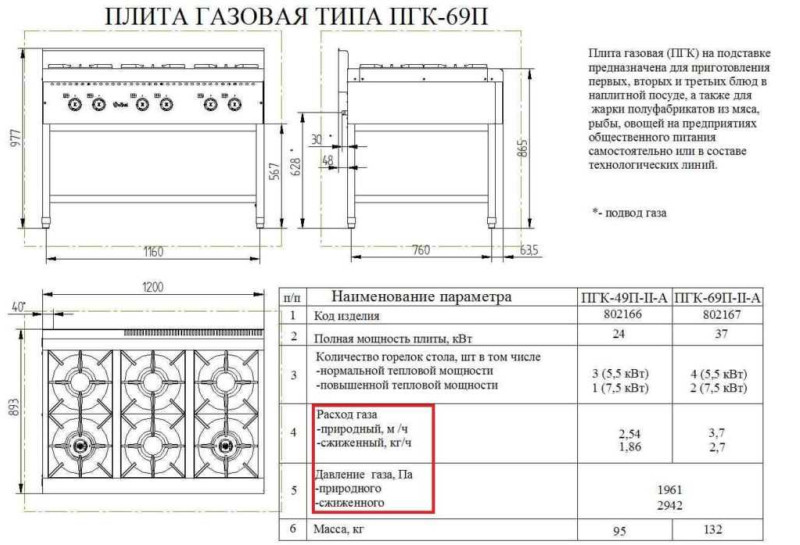

Образец паспорта на газовую плиту
Рабочий режим большинства бытовых пропановых приборов составляет 30 mbar, 37 mbar или 50 mbar. На основе данного показателя подбирают соответствующий редуктор. Если его выходное давление будет отличаться от рабочего параметра газовой плиты, котла или, например, гриля, это может привести к неправильной работе оборудования и даже создать взрывоопасную ситуацию.
Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar
30 mbar, 1.5 кг/ч (kg/h)
Для стабильной и безопасной работы газового потребителя также важно, чтобы его расход не превышал производительность газоредуктора. При этом верхний уровень расхода редуктора не нормируется. То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ
То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ
То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ.
0,45 м3 (для пропан — бутана)
1000 Па — 1 кПа — 10 mbar
30 mbar — 0,03 bar
Некоторые владельцы систем автономного газоснабжения совершают ошибку, когда приобретают промышленные редукторы вместо бытовых, считая их более надежными. Во-первых, такие устройства стоят на порядок дороже, во-вторых, они рассчитаны на работу с более мощным газовым оборудованием, поэтому далеко не всегда согласуются с бытовыми приборами.
Так же следует обратить внимание на тип резьбы устройства. Редукторы, предназначенные для работы с негорючими газами, оснащаются правой резьбой, а с горючими газами имеют левую резьбу и риску на гайке
Правила установки и эксплуатации газового редуктора
Чтобы подключить пропановый редуктор к газоиспользующему оборудованию, применяют два способа: с помощью штуцера типа «елочка» или посредством резьбового соединения. Первый вариант считается самым простым и зачастую применяется для подключения баллона к газовой плите. Второй способ более надежный и эстетичный, кроме того, он позволяет подключить один пропановый резервуар сразу к нескольким потребителям.
Подключение через штуцер
Какой бы вариант ни был выбран, в процессе подключения газоредуктора и запуска системы необходимо придерживаться следующей инструкции:
- Убедиться в отсутствии трещин и впадин на корпусе, проверить целостность манометра (при его наличии).
- Подключить устройство к баллону (газгольдеру). Для лучшей герметичности резьбового соединения следует дополнительно применить лен или ФУМ-ленту.
- К выходному патрубку редуктора присоединить газовую магистраль. При использовании штуцера «елочки» трубу в месте крепления зафиксировать хомутом.
- Медленно открыть баллонный вентиль, после чего повернуть кран на потребителе газа.
Стоит отметить, что устройство предназначено для эксплуатации в умеренном климате, потому его применение допустимо при температуре от -15 до 45 градусов Цельсия.
Пример подключения пропанового редуктора в групповой баллонной установке
Качественно исполненный бытовой пропановый стабилизатор может прослужить не один год без серьезного ремонтного вмешательства. Периодической замене подлежат только резинотехнические материалы, которые со временем теряют свою эластичность. Также следует 1-2 раза в год осматривать и при необходимости прочищать перепускной клапан. Степень засорения газоредуктора напрямую зависит от чистоты используемой пропан-бутановой смеси. Например, здесь вы можете ознакомиться с типовыми формами поставки этой смеси высокой чистоты в соответствии с ГОСТ. Если применять газ высокого качества, то срок службы запорно-регулирующей арматуры и газоиспользующего оборудования существенно увеличится, а вероятность внезапных отказов системы автономного газоснабжения будет сведена к минимуму.
Редукторы для бытовых газовых баллонов
Функция стабилизации подразумевает сохранение давления газа в диапазоне рабочих значений для безопасной эксплуатации газовых плит. Классифицировать их можно по следующим признакам:
- по ходу газовой смеси – прямые, обратные;
- по возможности регулирования – регулируемые, нерегулируемые;
- по диапазону регулирования – входное – 2-3 МПа, выходное – 0,3-1,5 МПа;
- по способу соединения – штуцер, ниппель;
- по пропускной способности;
- по наличию индикации – с манометром, без манометра.
Также они из-за конструкторских особенностей имеют разнообразную форму, материал, из которого изготавливаются, массу, цвет окраски.
Скорее всего, Вам пригодится информация о том, какие бывают лопатки для перфоратора.
Конструкция и принцип действия газового редуктора.
Любой пропановый редуктор в своем составе имеет следующие компоненты:
- клапан;
- рабочую камеру;
- запорную пружину;
- нажимную пружину;
- мембрану.
Пропускная способность данного устройства зависит от степени открытия клапана, на который с одной стороны воздействует мембрана и нажимная пружина, а с другой – газ и запорная пружина. Чем выше давление пропана в баллоне и меньше расход газоиспользующего оборудования, тем ближе клапан расположен к седлу. И наоборот, при падении давления в камере и увеличении расхода клапан открывается больше. Рабочие параметры бытового пропанового редуктора определяются жесткостью пружин и упругостью мембраны. Некоторые модели дополнительно снабжают вентилем, вал которого соединен с нажимной пружиной, что позволяет вручную регулировать подачу газа в определенном диапазоне.
Принцип функционирования устройства:
Современные пропановые редукторы иногда дополнительно оснащают предохранительным механизмом, который срабатывает в случае превышения входного давления пропана-бутана. С целью повышения уровня безопасности такие редукторы, как правило, устанавливают на газгольдерах и групповых баллонных установках, используемых для газификации одного или нескольких домов. Больше о том, как реализуется автономное отопление в частных домохозяйствах, можно узнать из статьи: Автономное отопление пропан бутаном.

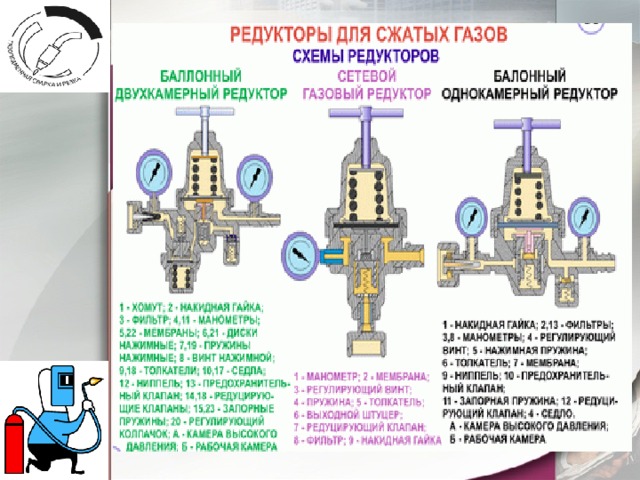

Из чего состоит прибор
Существует несколько вариаций этого оборудования, они в основном отличаются незначительными особенностями, однако конструкции у них примерно одинаковые:
● Рабочая камера (поддерживает низкое давление);
● Камерная мембрана;
● Пружина редуктора;
● Манометр для низкого давления;
● Мембранный винт, который фиксирует ее положение;
● Камера высокого давления (туда поступает газ);
● Клапан, который регулирует количество поступающей смеси;
● Клапан предохранения (нужен, чтобы количество газа не превышало допустимое);
● Штуцер (по нему проходит смесь);
● Клапанная пружина;
● Штифт.
Необходимость использования газовых редукторов
Без установки специального устройства – редуктора – давление в автономной газовой сети теряет стабильность и меняется в зависимости от наполнения баллона и состава топлива. Чтобы этого не происходило, и устанавливают прибор с расходомером-манометром, по показаниям которого можно судить о рабочем давлении.
Регулирующее оборудование требует обслуживания и время от времени проходит поверку, которую производят представители обслуживающей организации – службы Горгаза или Облгаза.
Собственники жилья не допускаются к поверке газовых редукторов, но могут контролировать действия рабочих, поэтому разберем по порядку все важные моменты – от конструкции прибора до периодичности вызова газовиков.

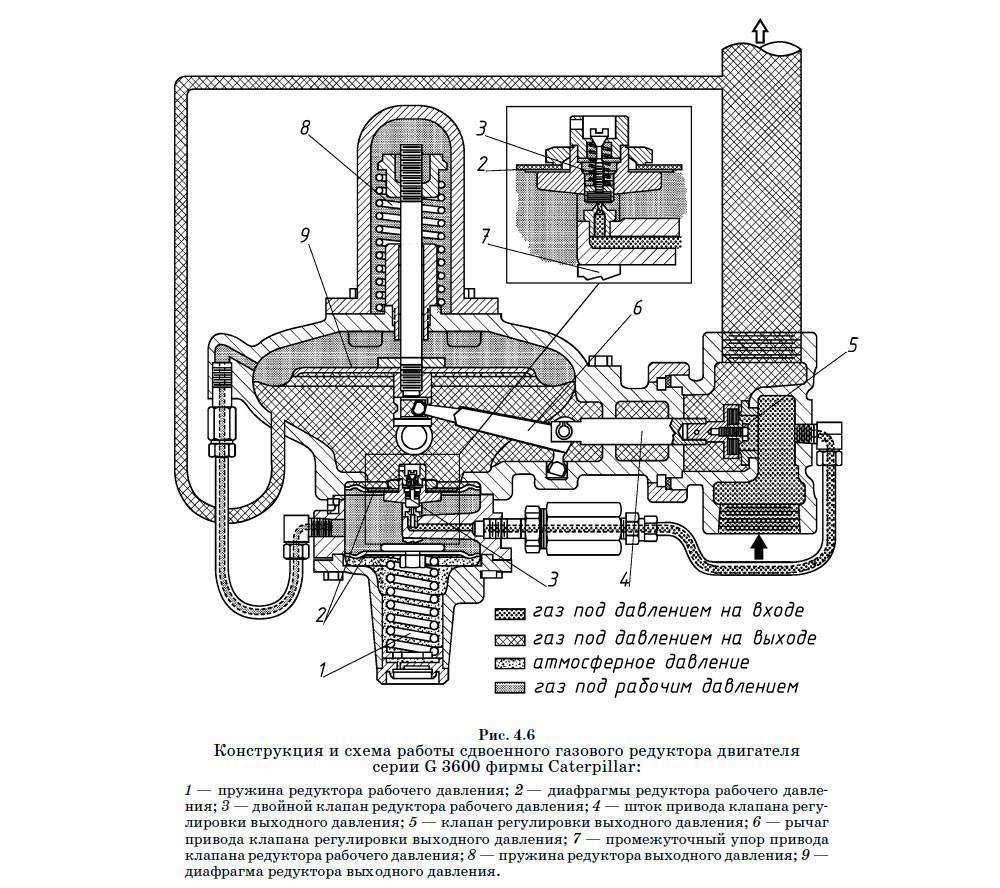

Устройство, принцип работы и виды
Конструкция редуктора отличается простотой, но в основе его производства лежит высокая точность изготовления всех элементов.
Устройства у разных производителей могут отличаться, но основные части конструкции остаются одинаковыми.
Детали пропанового устройства:
- металлический или полимерный корпус;
- присоединительный патрубок с накидной гайкой;
- рабочий патрубок с резьбой;
- фильтрующий узел;
- две камеры, между которыми расположена мембрана;
- клапан с седлом на штоке;
- две пружины – задающая и возвратная;
- манометр.

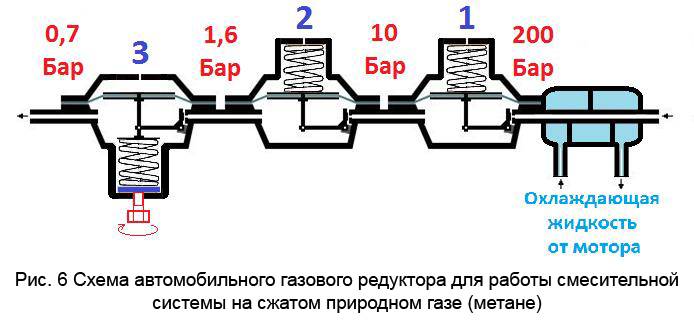

Выделяют два вида пропановых редукторов: 1-ступенчатые и 2-ступенчатые. Отличие состоит в способе понижения напора: в одноступенчатом процесс происходит в один этап, в двухступенчатом – в два. Конструкционное отличие второго – в наличии камеры высокого давления и дополнительного клапана.
Двухступенчатое устройство целесообразно применять для баллонов, у которых на входе высокое давление, но в быту чаще используют одноступенчатые модели.
Чтобы отличить пропановый прибор от кислородного или других, его помечают красным цветом, но встречаются и устройства «металлик».
Принцип работы состоит в регулировке давления. Поступая через патрубок в камеру высокого давления, газ давит на мембрану. Клапан открывается посредством пружины и пропускает топливо в следующий отсек – камеру низкого давления.
Там газ воздействует на мембрану с другой стороны, в результате чего давление приобретает рабочие параметры. Как только это происходит, клапан закрывается. Процесс повторяется по мере изменения параметров.
Соединение с газопроводом, ведущим к газовой плите, осуществляется через входной патрубок. Для бытовых баллонов выпускают устройства с ниппельным отводом с типовым диаметром 6,3 мм. Они дешевле, чем редукторы для сварочного оборудования.
Правила безопасной эксплуатации
Согласно инструкции по безопасной эксплуатации редукторов для газовых баллонов, необходимо соблюдать ряд правил. Перед использованием устройства нужно убедиться в его исправности и обязательно уточнить дату поверки. Если со дня последней поверки прошло больше года, оборудование применять нельзя – необходимо связаться с технической службой и вызвать специалиста.
Разрешен ввод адаптера только с исправным манометром (или манометрами). Для проверки открывают вентиль баллона и следят за стрелками на приборах. Рабочее давление устанавливают, исходя из показаний манометра низкого давления. Для регулировки медленно поворачивают винт.
При закрытом вентиле производить установку рабочих параметров нельзя. Показатели манометра высокого давления пригодятся, когда вы захотите узнать о наличии пропана в баллонах.
Иногда случаются неприятности, при которых следует срочно вызывать аварийную газовую службу, но некоторые мероприятия можно провести самостоятельно. Если редуктор замерзает, его отогревают паром или горячей водой, предварительно перекрыв и изолировав баллон.
Если вы надолго уезжаете из дома, газ необходимо перекрыть – повернуть отсекатель, установленный внутри дома, и обязательно затянуть вентиль баллона.
Нельзя производить следующие действия:
- выполнять сварочные работы вблизи действующего газового оборудования;
- проверять герметичность открытым огнем – зажигалкой или спичкой;
- отогревать замерзшую арматуру открытым огнем;
- устанавливать редукторы другого назначения – например, для кислородных или ацетиленовых баллонов;
- использовать манометры с неподходящими техническими характеристиками;
- применять не прошедшие поверку, неисправные манометы.
Если устройства или соединения имеют видимые механические повреждения, не рекомендуем использовать автономную сеть – следует вызвать специалиста, который проверит пригодность оборудования и выдаст положительное заключение.
С правилами по безопасной эксплуатации газовых приборов можно ознакомиться в ПБ 03-576-03.
Что собой представляет?
Редукционный механизм в зависимости от назначения, имеет корпус, окрашенный в красный цвет. На нем имеется надпись краской «Пропан». У нерегулируемых устройств выпуклый корпус, из которого выходят 2 патрубка для присоединения к баллону и шлангу рабочего механизма.
Редуктор газовый с регулятором давления на пропан имеет вентиль, 1 или 2 манометра, в зависимости от назначения. На полупрофессиональных устройствах прибор показывает расход газа и по нему выставляется давление. Для сварочных аппаратов выбирают профессиональные модели. На них по приборам можно определить не только скорость подачи газа, но и давление в баллоне.
Меры предосторожности
Пропан и другие газы, заправляемые в баллоны, огнеопасны и при неправильном обращении могут взорваться. Пропан не имеет запаха, но при его концентрации 3% в воздухе, вызывает отравление. Следует правильно подбирать оборудование и следить за его исправностью. Помещение следует постоянно проветривать.
Редуктор должен соответствовать газу, для которого он изготовлен. Можно выбрать кислородный узел и поставить на баллон с углекислотой. Но нельзя наоборот, особенно если сварка осуществляется в интенсивном режиме. Детали быстро выйдут из строя, поскольку материал не рассчитан на контакт с кислородом, остывает и разрушается.
Кислород при испарении охлаждается и замерзает. У редуктора на кислородный баллон должен быть подогрев. Оптимально использовать проточный нагреватель. Она согревает струю газа на входе в редуктор. При этом сам узел остается холодным. Использование кислородного адаптера без подогрева ведет к охлаждению деталей до – 60⁰ и быстрому разрушению прокладок. В результате возникает подтекание и утечка газа.
Метановый и пропановый редуктора имеют одинаковый цвет – красный, но совершенно разные конструкции. Они не взаимозаменяемые.
