Детектор (индикатор) скрытой проводки

Проверка

Чтобы убедиться в исправности и точности выбранного прибора, следует проверить его еще в магазине.

1. Попробуйте найти с его помощью какой-нибудь провод с известным расположением. Например, кабель от светильника, телефонной линии или интернета.
2. Проверьте работу прибора на некотором отдалении от провода. Для моделирования реальных условий можно разместить перед ним доску или другой непроводящий ток материал (пенопласт, пластик и т.п.).
3. Если это предусмотрено функционалом детектора, аналогичным образом проверьте его работу с кабелями без напряжения.
4. Проверьте различные режимы индикации, и убедитесь, что аппарат не слишком чувствительный (так тоже бывает).

Если результаты обнаружения точно совпадают с расположением проводки и рабочие характеристики устройства совпадают с заявленными производителем, можно назвать его качественным и достойным своих денег.

Еще один хороший совет по покупке детектора скрытой проводки не связан с самим инструментом: обращайтесь в крупный специализированный магазин с хорошей репутацией, чтобы избежать проблем в случае необходимости гарантийного возврата или ремонта. Да и качество техники у таких продавцов закономерно выше, чем в переходе или на рынке. Вообще, это оборудование не очень дорогое, по этому экономить 100-500р. на покупке не стоит.

Универсальный детектор

Он позволяет найти не только проводку, но и пластик, цветные металлы, дерево. В ходе сканирования аппаратом бытового уровня часто возникают сложности.

Лучшие модели, работающие на батарейках:

• ADA Instruments Wall skanner 80. Глубина обнаружения – 50-20 мм. Работает в трех режимах: дерево, металл, проводка. Снабжен дисплеем и цветовой индикацией.
• Bosh GMS 120Professional. Обнаруживает проводку и арматуру на глубине до 5 см. Находит деревянные конструкции, черные и цветные металлы.
• Kraftool. Дополнительно снабжен подсветкой, дает звуковой сигнал.
• ЗУБР профессионал DX-750. Хорошо реагирует нам металл. Находит проводку под слоем штукатурки 5 см.
• Multi Stud Finder. Черные металлы «видит» на расстоянии 2,5 см, проводку – до 5 см. Находит деревянные конструкции. Снабжен дисплеем и звуковой индикацией.

У большинства детекторов случаются ложные срабатывания. Особенно, при обследовании железобетонных конструкций. Лучше всего они работают на гипсокартоне.

Как найти провод металлоискателем (металлодетектором)?

Если кабель спрятан под толстым слоем штукатурки, то пригодится устройство для поиска «кладов». Металл в кабеле реагирует на магнитное поле, излучаемое оборудованием. Металлоискатель его опознает и регистрирует. Минус в том, что он будет реагировать на все металлические вкрапления –арматуру, дюбель-гвозди.

Если у металлодетектора есть регулятор чувствительности или переключатель режима, то его можно настроить более точно.

Как найти скрытую проводку в квартире мультиметром – простой способ

Мультиметр – это универсальный прибор, предназначенный для измерения силы тока в цепи, а также напряжения и сопротивления. Он объединяет вольтметр, омметр и амперметр. К нему подключают полевой транзистор (например, КП 103) с тремя выводами. Удлиненный затвор служит антенной, а к стоку и истоку присоединяют щупы.

Устройство переводят в режим измерения сопротивления. Затем подносят к стене оценивают показатели при смещении. Любые скачки сопротивления укажут на близко расположенный кабель.

Как найти скрытую проводку в панельном доме: индикаторная отвертка в помощь

Это один из самых простых и доступных способов. Он относительно точно находит металл под слоем штукатурки на глубине не более 2 см. Если он находится более глубоко, индикаторная отвертка его вряд ли заметит.

Что делать:

• Зажмите шлиц (жало) пальцами.
• Другой стороной (ручкой с индикатором) водите по исследуемой зоне.

Там, где проходит электропроводка, загорится огонек светодиода. Минус – отвертка не «увидит» провода с экранирующим покрытием и те, что не под напряжением.

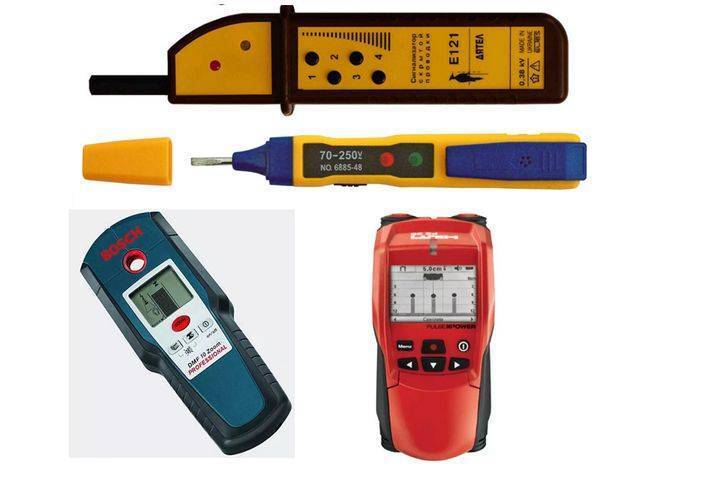

Профессиональные приборы для поиска

Существует множество методик, позволяющих узнать место прокладки кабелей. Они основаны на использовании приборов, способных детектировать провод без прямого контакта. К ним относятся следующие устройства:

• электромагнитный детектор скрытой проводки;
• индикаторная отвертка;
• металлодетектор;
• мультиметр и полевой транзистор;
• комбинированный детектор.

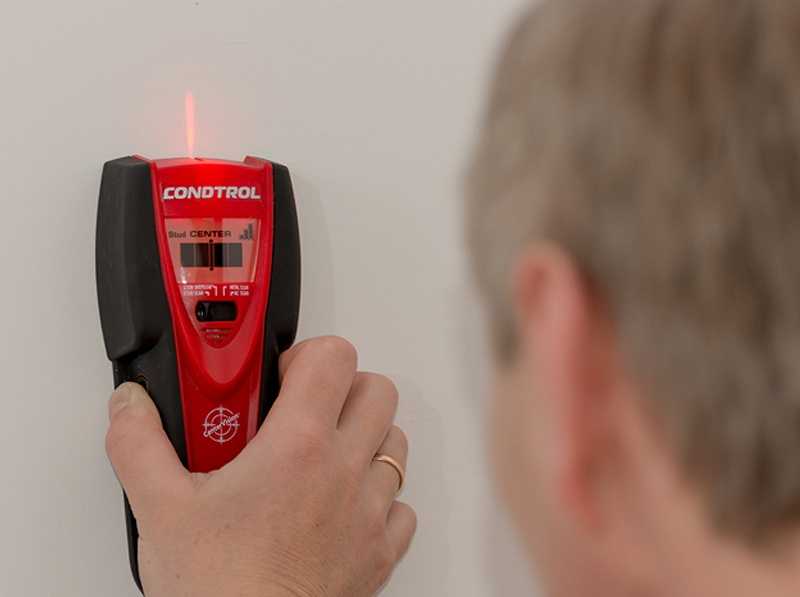

Электромагнитный детектор скрытой проводки

Электромагнитные детекторы — это профессиональные приборы, выпускаемые для обнаружения проводов. Их работа основана на регистрации переменных электромагнитных полей, идущих от проводника. Данный тип прибора требует, чтобы во время поиска по зондируемому кабелю протекал ток в 5-10 ампер. Это соответствует электрической нагрузке в 1-2 кВт.

Детектор для обнаружения проводов

Электромагнитный прибор для поиска проводки обладает хорошей точностью. Но есть один большой недостаток. Он способен обнаружить провод, если по нему протекает ток. Отыскать таким прибором разрыв цепи не удастся. Соответственно дом должен быть под напряжением, а исследуемая линия не иметь обрыва провода. Детектор такого типа отлично подойдет, если кабель в рабочем состоянии, а вам необходимо сделать отверстие в стене без лишних рисков.

Индикаторная отвертка

Самый дешевый метод обнаружения скрытой проводки. Индикатор стоит порядка 20-30 рублей. Он есть у каждого электромонтажника. Электрики используют его для поиска фазы и нуля. Если прикоснуться индикаторной отверткой к кабелю, она засветится. Дорогие модели способны издавать звуковой сигнал. Независимо от цены, прибор указывает на фазный провод, а на ноль — молчит.

Поиск кабеля с помощью индикаторной отвертки

Транзисторные модификации индикаторных отверток способны светиться без прямого контакта с кабелем. Чувствительность позволяет обнаружить фазный провод на расстоянии до 20 мм. Поэтому, если токоведущая жила находится на незначительной глубине, прибор обнаружит ее

Важно, чтобы провод находился под напряжением, а индикатор был транзисторным

Металлодетектор

Этот прибор часто называют металлоискателем. Он применяется для определения наличия металла в толще земли на глубине около одного метра. Если в стенах нет металлической арматуры, ничего не мешает воспользоваться металлоискателем для поиска проводки.

Применение металлодетектора выигрывает перед другими способами поиска. Для обнаружения провода необязательно, чтобы кабель был под напряжением. Прибор разработан для поиска на больших глубинах, поэтому легко способен найти провод в стене на расстояниях 1-5 см. На такой глубине обычно прокладываются кабеля.

Мультиметр и полевой транзистор

Определение скрытой проводки мультиметром подходит радиолюбителям. Чувствительный элемент для поиска придется спаять своими руками. Помимо измерительного прибора пригодится полевой транзистор. Главное, чтобы его затвор обладал низким напряжением открытия и малой входной емкостью. Например, советские элементы серии КП103 или импортные 2SK241. В качестве прибора допустимо использовать и старый стрелочный тестер.

Мультиметр переводится в режим измерения большого сопротивления. Обычно это диапазоны до 200 ком или 2 Мом. Щупы прибора подключаются к переходу сток-исток. Затвор остается висеть в воздухе. Для повышения чувствительности поиска к нему следует припаять кусочек проволоки. Длина и форма отрезка подбираются опытным путем

Во время сборки устройства необходимо соблюдать осторожность. КП103 — не самые дешевые транзисторы

Они легко повреждаются статическим электричеством.

Комбинированный детектор

Комбинированные искатели скрытой проводки — это класс приборов, обладающих несколькими чувствительными элементами. Например, металлоискатель и электромагнитный детектор в одном компактном корпусе. Два типа сенсора, работая одновременно, исключают недостатки и погрешности друг друга.

Комбинированные приборы стоят дороже своих более простых собратьев. Человек, который ищет неисправность сети, может на свое усмотрение включать или выключать тот или иной тип датчика или пользоваться несколькими одновременно. Все зависит от опыта работы с детектором и состояния исследуемой проводки.

Советы по выбору

Положительных качеств у такого прибора вполне достаточно, однако не все модели ими оснащаются, поэтому при выборе нужно учитывать некоторые нюансы:

Сразу следует определиться с функционалом прибора. Если требуется только обнаружить проводку – достаточно приобрести простой детектор, возможно даже относящийся к определенному типу, а не являющийся комбинированным;
В процессе выбора нужно провести полную проверку работоспособности прибора

Для этого вначале нужно проверить его на открытой запитанной проводке, затем уже – проверить на стене;
Нужно в техдокументации к прибору посмотреть его характеристики и в процессе проверки узнать, совпадают ли они с заявленными;
Если прибор простой и не оснащен дисплеем, следует обратить внимание на сигнализацию при обнаружении проводки – она должна хорошо просматриваться, а звуковые сигналы – отчетливо слышны;
Поинтересоваться сертификатами качества, к оригинальному прибору хорошего производителя всегда будет идти сопровождающая документация.

Популярное у читателей: Правила монтажа электропроводки в деревянном частном доме.

Какие бывают приборы поиска скрытых объектов

Все современные устройства, предназначенные в помощь при осуществлении строительных работ можно разделить на три типа:

1. детекторы скрытых проводок;

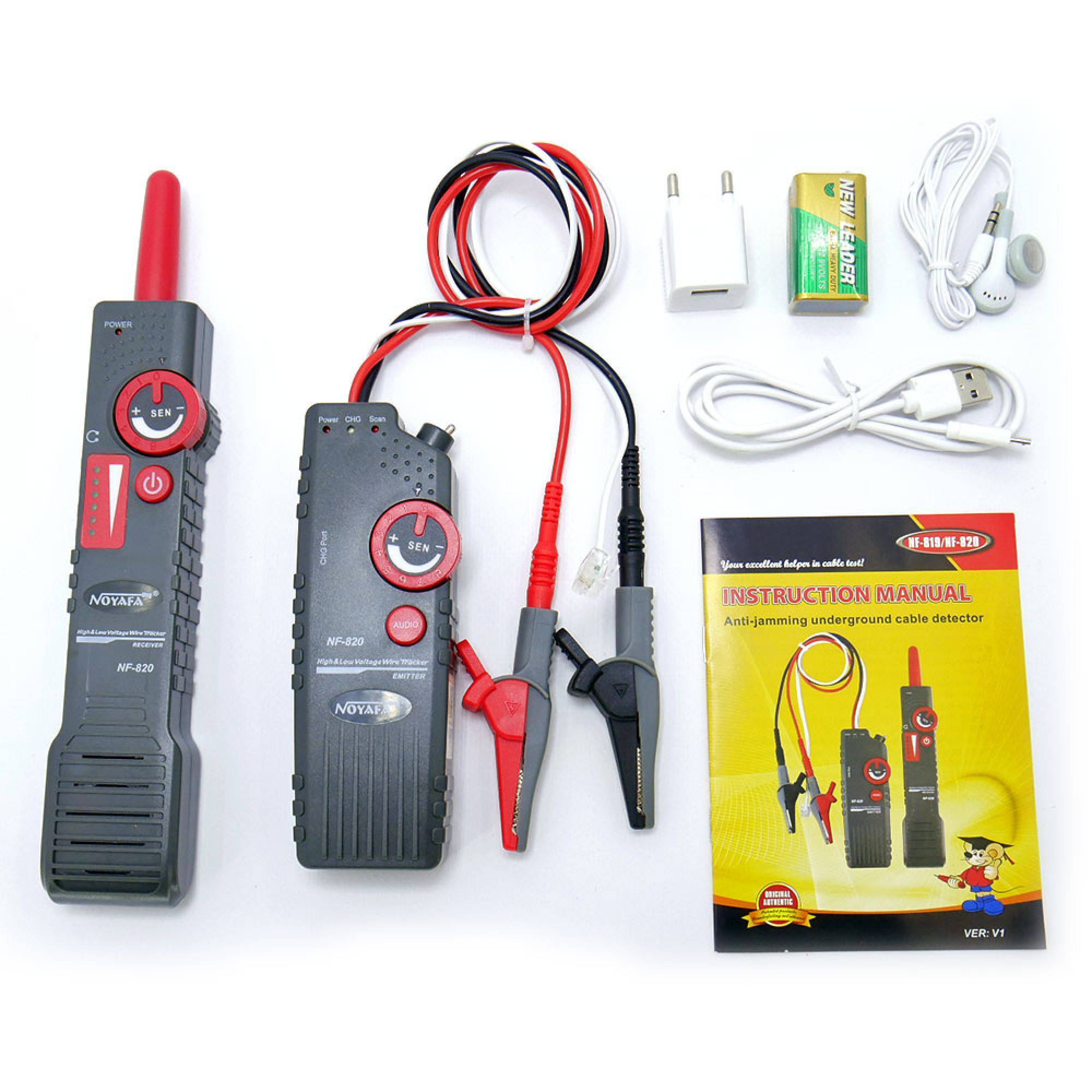

2. трассопоисковые приборы;
3. идентификаторы электромагнитных полей.

Модели поисковых приборов различают по нескольким параметрам.

Индикация

При выявлении проводов и конструкций оповещения производятся различными способами.

Световая индикация

Система функционирует на светодиодах. Для материалов разных составов срабатывают определённые цветовые индикаторы.

Звуковое оповещение

Период продолжительности звукового сигнала и определённая тональность сообщает о характеристиках внутреннего объекта.

Жидкокристаллический дисплей даёт максимально полную информацию о внутренней конструкции. Отдельные модели обладают всеми типами индикации, такие приборы дорогостоящие.

Назначение

Прибор для обнаружения закрытой проводки является незаменимым помощником в ситуациях, когда необходимо с максимальной точностью знать расположение электропроводки, проложенной в помещениях. Благодаря этому:

• можно очень быстро найти провод при нарушениях работы сети;
• вынуть старую проводку с минимальными затратами и повреждениями стен;
• избежать попадания в провод рабочих элементов дрелей, перфораторов и другого аналогичного инструмента;
• предотвратить несчастные случаи и производственные травмы, связанные с предыдущим пунктом.

Скрытая проводка на стадии монтажа.

Классический детектор скрытой проводки, как правило, оснащен только функцией обнаружения проводов. Однако на современном рынке электротехнического инструмента есть большое количество многофункциональных устройств, позволяющих проводить и другие операции. Например поиск не только кабеля под напряжением, но и обесточенных проводов, или совершенно удивительные функции по определению материала (пластик, древесина, металл). Такие аппараты называются мультидетекторами, но об этом ниже.

Предназначение сигнализаторов скрытой электрической проводки

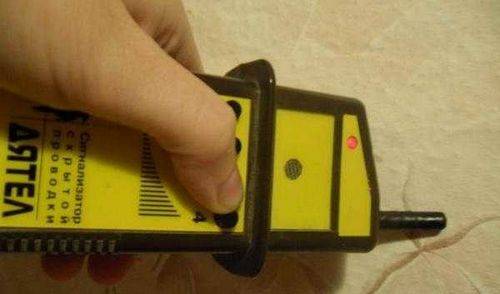

Сигнализатор скрытой проводки иначе называется детектором переменного напряжения. Такое устройство используется для определения наличия тока в диапазоне действия. Главная особенность — отсутствие необходимости в подключении прибора к сети. Простое оборудование позволит обнаружить опасное напряжение, узнать, где расположены провода в бетонных и кирпичных стенах.

Это действие, которое важно выполнять перед штроблением или сверлением стен. В противном случае высока вероятность того, что сверло заденет проводку в стене

Это может привести ко многим негативным последствиям: неисправность всей системы, выход из строя инструмента, которым вы работали, получение увечий и другое.

Покупные приборы в специализированных магазинах электротехники и инструментов хороши и точны, но стоят очень дорого. А тратить большие деньги на то, что может пригодиться раз в пятилетку, не хочется. Альтернативный способ — сконструировать самодельный детектор скрытой проводки своими руками. На его создание уйдет минимум времени и сил. Вы сохраните деньги, получив аналогичный результат.

Индикаторная отвертка

Часто встречаются индикаторы напряжения, выполненные в виде отвертки. Они определяют фазный провод сети 220 В и указывают на наличие тока, протыкающего по проводнику. Это простой и доступный по стоимости прибор, работающий контактным и бесконтактным методом.

Рукоятка индикатора прозрачная, внутри загорается лампочка и резистор. По звуковому и световому сигналу легко определить, где проложены скрытые провода. Шлиц отвертки делают прямым, чтобы удобно было контактировать с поверхностью предметов.

Существуют модификации отвертки, рассчитанные на разное напряжение и условия работы. С их помощью можно за 2-3 секунды определить, подается ли напряжение в дом, работает ли розетка, где проходит провод. Проведя индикатором скрытой проводки по поверхности стены, можно смело вбивать гвоздь, вкручивать саморез и применять перфоратор.

Контактная модель

Контактным индикатором определяют работоспособность розеток, проверяют наличие заземления удлинителей, находят фазу патронов люстры и фазовые провода при монтаже электрики.

Чтобы контактный индикатор начал работать, его надо взять в руку и нажать кнопку на рукоятке. Острым концом (жалом) дотрагиваются до контакта. Если на проводе есть напряжение, то замигает лампочка. Так определяют фазовый провод. Контакт с телом должен быть обязательно, поскольку человек входит в цепь. Сопротивление встроенного резистора велико, поэтому ток в цепи будет мал и не нанесет вреда.

Недостатком может быть плохая сборка или слабое свечение лампочки. Понятно, что скрытую проводку такой прибор не определит.

Бесконтактная модель

Индикаторы, снабженные батарейкой, могут уже и бесконтактным способом определять скрытую проводку. На них устанавливают светодиодную лампочку, потребляющую минимум энергии. Хотя радиус действия индикатора невелик, он способен найти проводку под слоем штукатурки и даже небольшим слоем цемента.

Действие индикатора основано на генерации магнитного поля (наведенное поле). Отверткой в виде индикатора можно легко определить целостность скрытого провода и проверить, есть ли утечка тока на корпус прибора.

Преимущества такого индикатора еще и в том, что его можно использовать, как шлицевую отвертку. С ее помощью откручивают небольшие винтики и болты, не прилагая значительного усилия, чтобы не повредить прибор. Питающую батарейку придется периодически менять. Это причисляют к недостаткам индикатора.

Выпускают электронные бесконтактные индикаторы. Они подают звуковой сигнал при определении напряжения, и в дополнение показывают его значение на дисплеи. Диапазон измерения 12…250 В. Такие модели очень удобны, но стоимость их выше. Благодаря простоте, доступности и компактным размерам индикаторные отвертки пользуются спросом у электриков и людей, никак не связанных с этой профессией. Индикаторы применяют в быту и на производстве.

Не все так просто: основные неточности в работе искателей

Каждый детектор имеет определенные недостатки. Чем качественней устройство, тем меньше они влияют на его работу. Список основных сложностей, возникающих при использовании оборудования для определения проводки в стене:

• Чем ближе к максимальной глубине определения находятся объекты, тем выше вероятность ошибки. Два расположенных рядом предмета могут определиться как один.
• Лучше всего инструмент для обнаружения проводки определяет объекты, находящиеся близко к нему. Те, которые расположены за более приближенными элементами, он может не заметить.
• Если на расстоянии пары сантиметров расположено два объекта, один из которых больше, то меньший может остаться незамеченным, а положение большего будет выдаваться с ошибкой.

Разновидности

В настоящее время рынок предлагает немалый ассортимент приборов для поиска скрытой проводки. Здесь есть и бытовые приборы, и профессиональные. К бытовым можно отнести марку Meet MS-158M.

Этот искатель скрытой проводки представляет собой удлиненного типа приспособление с выдвижным щупом. Корпус – пластмассовый. Работает от двух пальчиковых батареек. Размеры: 170х32х30 мм. Если в нем разобраться, то кроме поиска проводки в стене, можно использовать его и для других нужд. К примеру:

• проверять электрическую цепь на целостность с помощью замера сопротивления до 50 МОм;
• определить переменное напряжение в диапазоне 70-600 вольт (бесконтактно);
• находить на глубине 5,5 см металлические предметы;
• определять полярность в цепях постоянного напряжения.

Но основная функция детектора проводки – поиск скрытой проводки

Очень важно перед началом работ проверить аппарат на исправность. Для этого нужно повернуть щуп, выставить режим во вторую позицию, одним пальцем нажать на контактный электрод, другим на контактную пластину

Если при этом появился звуковой сигнал прерывистого типа, и загорелась желтая лампочка, то бесконтактный индикатор скрытой проводки исправен.

Как найти проводку в стене индикатором Meet MS-158M? Процесс достаточно простой. В предполагаемом месте нужно пройтись щупом детектора проводов. Если его реакция нулевая, то есть, не загорается лампочка и не звучит сигнал, то можно смело в этом месте сверлить. Точность обнаружения проводки – 4-6 см, для бытового уровня приличный результат. Не будет работать этот прибор для поиска скрытой электропроводки, если стена влажная или под штукатуркой находится металлическая сетка, уложенная как армирующий каркас.

Другие способы обнаружения

Кроме приборов для обнаружения скрытой электропроводки есть и другие варианты, как ее найти. Один из них – это нормы проведения монтажа:

• все линии проводятся только вертикально и горизонтально;
• от розеток и включателей провода укладываются вертикально;
• от пола или потолка траса проводится на расстоянии 15 см.

Но, как показывает практика, не везде эти существующие нормы выполняются. Часто встречаются схемы, где был использован принцип, чем короче, тем лучше. Так что провода укладывались вкось и поперек.

Лет 30-40 назад электрики в поисках ответа на вопрос, как определить проводку в стене, пробовали использовать портативный радиоприемник. Его во включенном виде подносили к месту предполагаемого нахождения электропроводки. И если он начинал шуметь, то предположения подтверждались. То есть, таким образом, найденная проводка находилась именно в том месте.

Точно в таком же порядке можно использовать микрофон, подключенный к тому же радиоприемнику или другому принимающему устройству. Микрофоном водили по стене. Как только появлялся шум или треск, значит, под штукатуркой находится кабель под напряжением. У двух этих вариантов один минус – высокая погрешность (до 15 см).

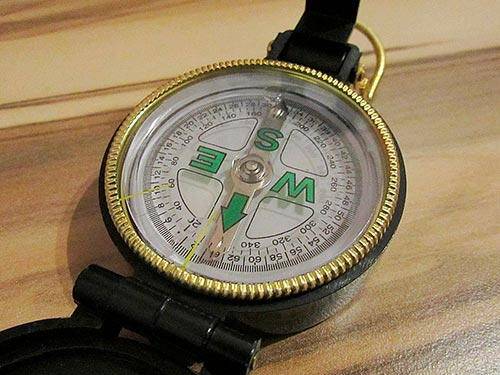

Обнаружение скрытой проводки можно провести обычным компасом. Для поиска проводки необходимо нагрузить участок, к примеру, включить в розетку электрический чайник. Затем пройти компасом по стене. Где его стрелка начнет отклоняться, здесь и лежат провода. Кстати, компас – один из самых точных указателей для скрытой проводки.

Еще один вариант, как узнать, где расположен провод в стене, это использовать слуховой аппарат для слабослышащих в режиме «телефон». С его помощью можно обнаруживать частоту 50 герц. Конечно, прослушивание проводится под нагрузкой.

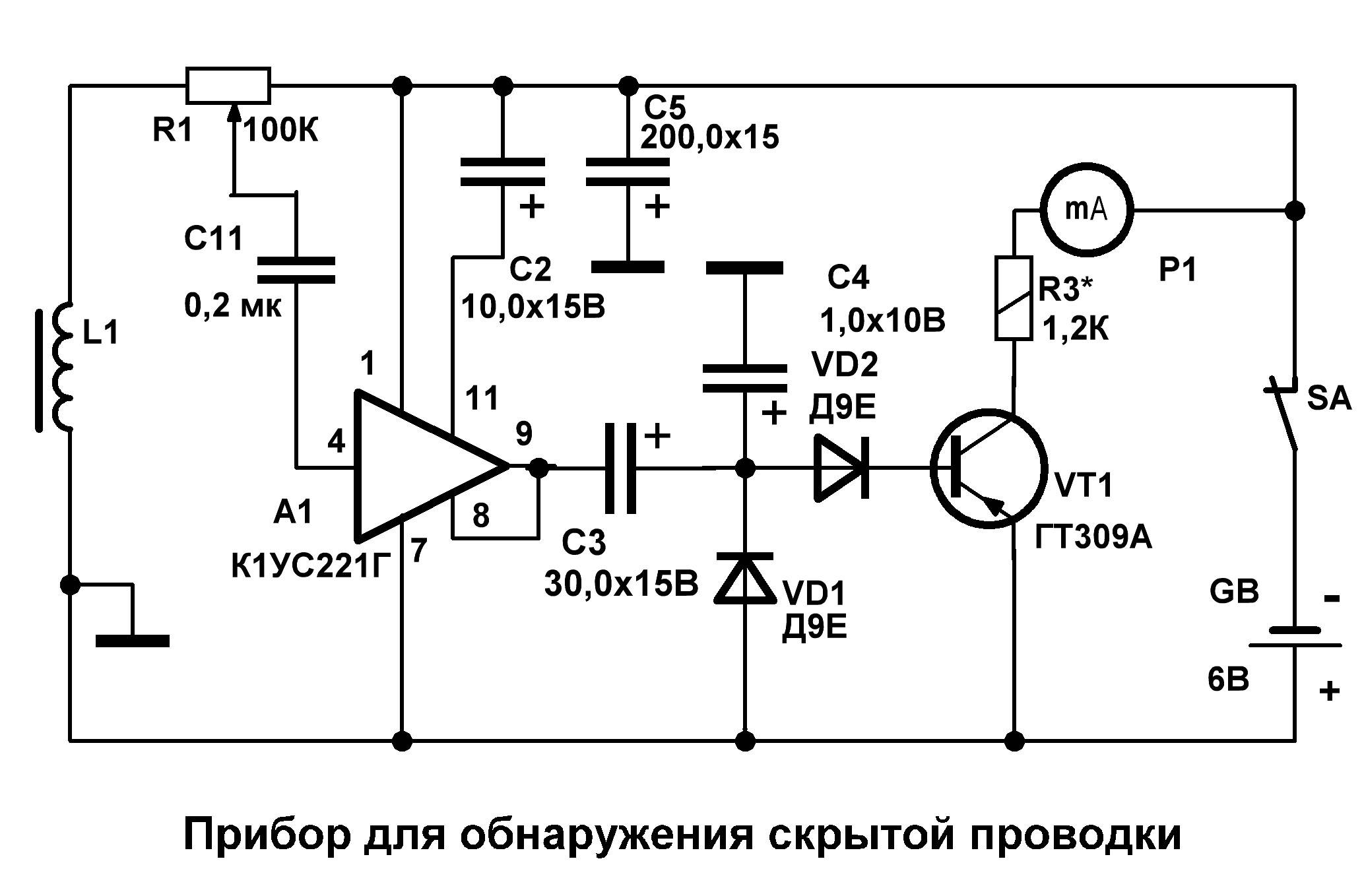

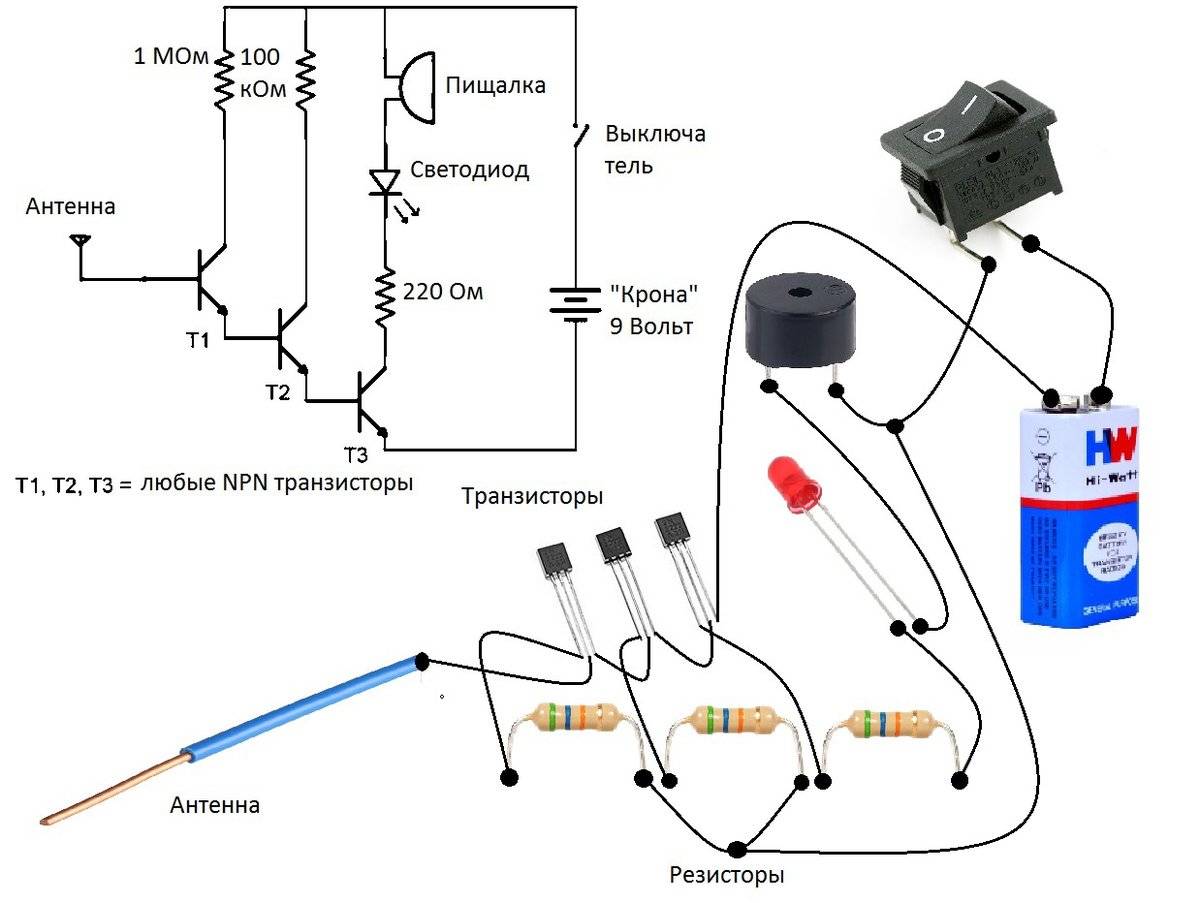

Домашние мастера предлагают огромный выбор различных самодельных приборов, с помощью которых можно провести поиск обрыва скрытой электрической проводки.

1 Детектор проводки – основные функции

Начиная ремонтные работы, мало кто имеет на руках план , поэтому ситуация, когда попадаешь в нее саморезом или гвоздем, довольно распространенная. Подобный инцидент опасен, кстати говоря, не только тем, что повредятся провода, а вам придется тянуть новые… В такой ситуации можно также получить травму или ожог, ведь речь идет об электричестве
. Чтобы избежать этого, нужен специальный детектор.

Кроме того, такой прибор пригодится в хозяйстве не только на случай ремонта, ведь иногда необходимо сделать единичное отверстие в стене, например, чтобы повесить картину или прибить полочку. В общем, вариантов может быть тысяча. Конечно же, все мы знаем, что электрические провода прокладываются либо горизонтально, либо вертикально, и человек, у которого хотя бы чуточку развито логическое мышление, сможет приблизительно угадать их местонахождение.

Однако этот вариант весьма сомнительный, потому что в домах со старой проводкой кабели могут лежать, как угодно. Так что обнаружение скрытой проводки без специального прибора просто невозможно. Также он пригодится и для того, чтобы проверить целостность электрической сети, найти металлические предметы и определить полярность цепей постоянного тока. А некоторые из таких устройств могут находить дерево, пластик, цветные металлы и т.д.

4 Как происходит поиск скрытой проводки?

Если провода находятся под напряжением, вокруг них образуется электрическое поле. Детекторы же улавливают его, и благодаря специальному усилителю, который встроен в индикатор скрытой проводки, можно определить точное местонахождение кабеля. В принципе, независимо от вида и стоимости прибора, работают они следующим образом.

Включается прибор посредством нажатия специальной кнопки, которая находится на корпусе. Как только вы нажмете на эту кнопку, сразу же будет происходить калибровка, а дабы результаты были более точными, не мешает откалибровать прибор до того, как начнете работу с ним. Для этого его стоит поднести к стене в том месте, где точно находится скрытая проводка, и тогда он сам выберет и настроит необходимую степень индукции.

Безусловно, купить этот прибор не представляет никакой сложности, но также совершенно не трудно сделать его самостоятельно. Естественно, в этом случае можно говорить только об обнаружении кабеля под напряжением, находящегося неглубоко в стене, но иногда этого вполне достаточно, особенно для любительского уровня.

Проверка работы

Для того чтобы точно определять местонахождение скрытых проводов, стоит сначала научиться пользоваться индикатором. Для этого нужно попробовать работать с ним на открытых проводах, трубах, других элементах. Это поможет вам понять, когда и на какие предметы прибор подает сигнал.

Перед тем как совершить покупку, следует протестировать индикатор в магазине. Для этого подойдет любой включенный электроприбор. Можно использовать для теста его провод. Испытывать устройство нужно на разном расстоянии. Провод можно прикрыть доской, каким-нибудь пластиковым предметом. Если обнаружение прошло успешно, то понравившийся индикатор можно смело покупать.

Проверка работы

Для того чтобы точно определять местонахождение скрытых проводов, стоит сначала научиться пользоваться индикатором. Для этого нужно попробовать работать с ним на открытых проводах, трубах, других элементах. Это поможет вам понять, когда и на какие предметы прибор подает сигнал.

Перед тем как совершить покупку, следует протестировать индикатор в магазине. Для этого подойдет любой включенный электроприбор. Можно использовать для теста его провод. Испытывать устройство нужно на разном расстоянии. Провод можно прикрыть доской, каким-нибудь пластиковым предметом. Если обнаружение прошло успешно, то понравившийся индикатор можно смело покупать.

Тем, кто только обзавелся домом и обустраивает его снаружи и внутри, потребуется детектор скрытой проводки, и если покупать его нет желания, своими руками сделать его простейшую копию тоже можно! Ведь впереди и так много расходов…

Индикатор-пробник IEK

Этот индикатор еще более экономичный по сравнению со всеми предыдущими. Корпус выполнен наподобие отвертки. Имеется переключатель чувствительности и доп. металлический контакт на боковой поверхности. Два светодиода: красный — для проверки наличия напряжения от 70 до 220В контактным способом (при этом не нужно прикасаться пальцем к металлической контактной пластине сбоку) и зеленый — для бесконтактных замеров.

Основной недостаток — очень большая чувствительность на всех режимах работы. Иногда может фонить буквально за метр до проводки. Некоторые «кулибины» сами дорабатывают пробник, путем заклейки скотчем металлической контактной пластины и оборачиванием фольги верхней части прибора.

Советы по использованию

Расскажем немного об инструкции по пользованию данными приборами.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое дифавтомат, для чего применяют, как подключить

Здесь следует учитывать, что каждый вид прибора имеет разные условия использования.

Так, электростатический детектор может обнаруживать только проводку под напряжением, поэтому вначале нужно проверить имеется ли оно в сети.

Затем нужно проверить сигнализацию этого прибора. Для этого нужно поднести его к не скрытому проводу.

Самые простейшие приборы обычно оснащены только звуковой сигнализацией с меняющейся тональностью. При максимальном приближении к проводу нужно запомнить тон звука, после чего можно приступать к поиску скрытой проводки.

Сразу с собой лучше взять карандаш или ручку, чтобы сделать пометки пролегания провода.

С электромагнитным детектором работать несколько проще. Какие-либо проверки самого прибора не нужны, а вот подготовительные работы понадобятся.

Сводятся они к подключению к сети потребителя мощностью от 1 кВт.

Самыми легкими в использовании являются комбинированные приборы.

Обычно у них на панели детектора расположены клавиши управления прибором, позволяющим выбрать материал, который будет искаться в стене, то есть достаточно, нажать требуемую клавишу, и прибор будет реагировать на выбранный материал.

К примеру, тот же Bosh GMS 120 Prof на передней панели имеет клавиши выбора материала – дерево, металл, проводка под напряжением.

При этом на его дисплее будет выводиться более подробная информация при обнаружении чего-либо в стене.

И еще, перед началом работ по исследованию стены, все же нужно проверить заряд батареи, от которой питается прибор. Чем больше батарея будет разряжена, тем хуже будет определять прибор.

Как правильно выбрать

Выбирая устройство для поиска скрытой проводки, необходимо понимать, зачем оно вам нужно. Если требуется только найти проводку, можно обойтись недорогими моделями, которые сравнительно неплохо справятся с поставленной задачей. Для поиска трубопроводов либо каркасов нужно более чувствительное оборудование, способное работать в нескольких режимах, или два разных прибора, что обойдется дороже.

Другим важным параметром является глубина, на которую прибор способен просканировать стену. Не стоит приобретать самые дешевые индикаторы: обычно они способны «прощупать» стену не более чем на 20 мм, а штукатурка имеет толщину 40 мм, то есть пользы от такого устройства не будет. Не стоит экономить на глубине сканирования: чем глубже прибор способен распознавать предметы, тем лучше.

Важную роль играет и тип оповещения. Бывает их три:

• звуки;
• световой сигнал;
• отображение информации на экране.

Звуки отличаются тональностью и бывают разной длительности. По ним можно понять, какой предмет найден.

Зачастую прибор оснащается светодиодами, сигнализирующими об обнаружении коммуникаций или скрытой проводки. На дорогом устройстве, зная схему цветов, можно точно определить местоположение предмета и понять, что именно было обнаружено.

Жидкокристаллический экран – наиболее точный и удобный способ идентификации находок. Прибор отображает всю информацию на дисплее. Однако стоит такое приспособление значительно дороже аналогичных моделей без крана. С расшифровкой сигналов не возникнет никаких проблем. Обнаружение металла или кабеля может вдобавок сопровождаться звуками.

В каких случаях используется

Современные тенденции прятать в стены коммуникации хороши с эстетической точки зрения, но вот работу это усложняет многократно

Всякий раз собираясь повесить полочку или шкафчик, сделать дырку в стене под крепление, для любой мелочи, действовать приходится очень осторожно — можно попасть в проводку или скрытые в стене водопроводные трубы. Чтобы такого не произошло и требуется прибор для обнаружения скрытой проводки

Прибор для обнаружения проводки нужен в домашнем хозяйстве — чтобы навешивая полку , картину или шкафчик не попасть в провод

Когда еще необходим прибор для обнаружения скрытой проводки? Если из-за обрыва проводника потребовался ремонт или замена провода. В этом случае надо определиться с тем, как проходит трасса, а затем начинать работы.

Перед началом работ этим пробором проверяется место предполагаемого крепления, определяются потенциально опасные участки. После этого можно выбирать место для полок, зеркала, шкафчика, даже для гвоздика чтобы повесть картину.

Особенности работы с приборами для нахождения проводки

Как вы видели, разные устройства имеют разный принцип действия, но у всех у них есть определенные особенности и недостатки. У дорогих моделей они выявлены не так явно, у дешевых проявляются в значительной степени.

Про преднастройку универсальных моделей уже сказали. Для нормальной работы прибора она обязательна. Но есть еще одна особенность, присущая всем подобным устройствам. Каждый находит металл или проводку, расположенную выше определенной глубины. Чем ближе к поверхности находится объект, тем точнее он определяется. По мере приближения к критической точке точность падает. Например, два близко расположенных провода могут быть приняты за один.

Для профессионального использования лучше покупать серьезное оборудование

Также могут возникнуть трудности при определении двух объектов, расположенных один над другим или рядом. Даже если они немного смещены, в большинстве случаев определяются как один. Если они разной величины, то меньший обычно «не виден».

Еще один недостаток, который присущ приборам, которые ищут проводку по электромагнитному излучению (трессеры и детекторы) — на влажной стене они работать не могут. При повышенной влажности «звенят» везде. Так что обнаружить сто-либо нереально.

Так что даже после того как вы использовали прибор для обнаружения скрытой проводки, работать надо аккуратно, обязательно выключать напряжение.

Лучшие варианты

В этом разделе мы попытались собрать наиболее удачные по отзывам модели обнаружителей скрытой проводки. Как обычно, на одну и ту же модель порой есть противоположные отзывы. Мы постарались отобрать те, у которых количество позитивных отзывов значительно превышает негативные.

Индикатор скрытой проводки нужен даже когда требуется в бить гвоздь

Детектор проводки Дятел

Этот аппарат выпускается в Украине, стоит относительно немного 25-30$. Получил в три раза больше положительных оценок, чем отрицательных. Может использоваться для нахождения проводников под напряжением. При работе свет не выключать, а сеть желательно чем-то нагрузить (например, включить лампу). Провода под напряжением определяет успешно, но если проводник уложен в пластиковой трубе, он его не видит.

Дятел — прибор обнаружения скрытой проводки

Прибор для обнаружения скрытой проводки Дятел имеет четыре режима чувствительности:

1. определяет местоположение проводника с точностью до 10 мм;
2. до 100 мм;
3. до 300 мм;
4. до 700 мм.

То есть, начинать работу надо включив 4-й режим. При приближении к проводнику, начинает мигать светодиод, раздается писк. Чем ближе к проводнику, тем мигание чаще, звук громче. Выяснив границу наиболее интенсивных сигналов ставим отметку на стене. Операцию повторяем с другой стороны. Далее переключаем режим и поиск начинаем с уже обозначенных границ. Так, постепенно, находим местоположение проводника с точностью до 1 см в обе стороны.

Bosch DMF 10 Zoom

Этот прибор имеет жидкокристаллический монитор и два режима работы: определение металла (магнитного и немагнитного), древесины и проводки. Есть режим Zoom для увеличения чувствительности прибора. Но его включение приводит к тому, что детектор начинает реагировать не только на проводку, например, но и на расположенные вблизи металлические стойки или прутья арматуры.

Bosh dmf 10 zoom

При приближении к искомому объекту включается звук и световая индикация. На экране прибора светится шкала, по которой можно определить насколько близко находится прибор к проводнику — чем ближе, тем больше закрашенных полосок на шкале.

Также на дисплее высвечиваются графические изображения найденных материалов:

• перечеркнутый магнит означает немагнитный металл (алюминий, например);
• молния с делениями — проводка под напряжением;

Для того чтобы можно было нормально находить объекты, необходимо изучить инструкцию по эксплуатации. Там описано много нюансов, которые позволят правильно истолковать различные ситуации и не ошибиться при работе.

Определить скрытой проводки Bosch GMS-120

Еще один детектор знаменитой фирмы. Кроме проводки и металлов ищет древесину. Есть три режима работы:

1. металлы магнитные и немагнитные;
2. проводка;

3. древесина.

   Bosch GMS-120

Имеет неплохие отзывы, от предыдущего вариант отличается отсутствием функции Zoom. Зато посреди корпуса есть отверстие, через которое можно отметить на стене место прохождения проводника или наоборот, место, свободное от всяческого металла — для безопасного сверления в стене, потолке или в полу.

Из всех отзывов можно вывести несколько практических рекомендаций:

• если прибор «звенит» по всей стене, прикоснитесь второй рукой к стене (уберите наводки), работать будет нормально;
• если не разберетесь в показаниях, прочтите инструкцию, там все описано четко — в каких случаях использовать какие режимы.

В общем, при определенном опыте, можно довольно точно определить где находится проводка.

Прибор ПОСП 1

Продукт отечественного производства хорош тем, что позволяет не только обнаружить проводку под напряжением. Он может даже найти обрыв провода в стене. Для этого включенный прибор надо вести вдоль проводника. Пока провод цел, включена световая индикация. В месте, где индикатор потухнет и будет обрыв. Для уверенности провести подобную операцию с другой стороны (можно тест повторить дважды).

Стоит данное устройство немного — 20-25$, но популярность у него не очень высокая, отзывов не нашлось.
