Причины возникновения протечки и методы ее устранения

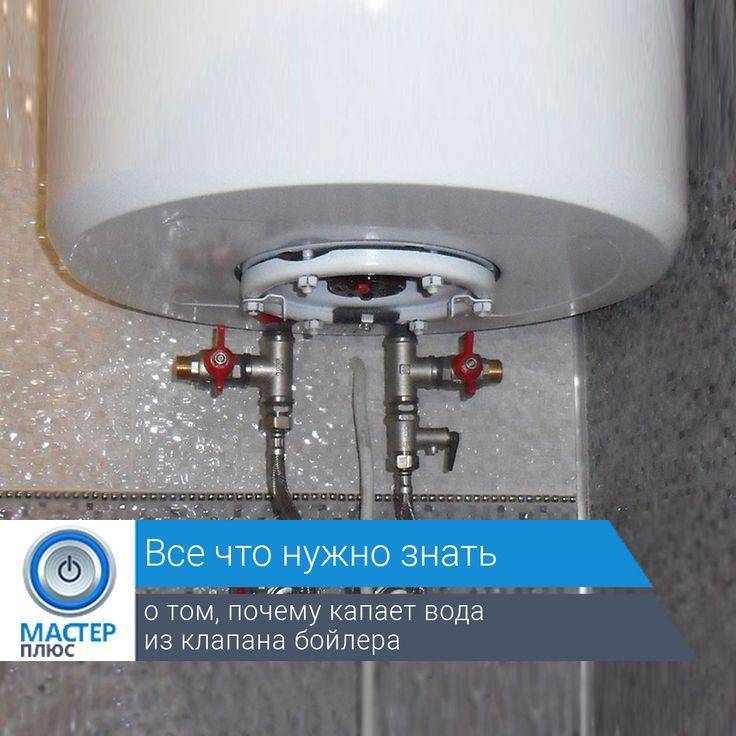

Если из предохранительного клапана водонагревателя вода течёт, не переставая, независимо от интенсивности ее использования в локальной системе горячего водоснабжения квартиры или суточной интенсивности использования во всём доме, то вероятность выхода из строя изделия весьма высока. Причины поломок могут быть следующие:
Некачественные изделия
Многие владельцы водонагревателей, экономя на комплектующих, приобретают дешёвые китайские предохранительные клапана. Эти устройства имеют довольно слабые пружины, а сборка выполнена некачественно с нарушением герметичности цилиндров. Такие клапана быстро выходят из строя и срабатывают даже при низком давлении в баке бойлера и начинают течь. Настоятельно рекомендуется заменить изделие на более качественное;
Загрязнение
Если вода в системе водоснабжения имеет низкое качество, а бак бойлера долго не проходил техобслуживание и не очищался от накипи, ржавчины и других твердых частиц, то с большой долей вероятности можно сказать, что внутрь попала твердая частица и не даёт пружине разжаться. В качестве экспресс ремонта рекомендуется открыть клапан на полную и пусть вода течет несколько минут. Засор может вынести потоком воды и пружина станет на свое место;
Избыточное давление в системе водоснабжения
Такая ситуация наблюдается на последних этажах многоквартирных высотных домов, если система водоснабжения имеет верхнюю подачу. Определить, это довольно просто. Будет наблюдаться непрерывная слабая протечка. Более точно проверить давление в системе можно, присоединив к трубе подачи манометр на гибком шланге. Стандартное давление составляет 1,5-3 атм. Если эти показатели превышены, то на входе в локальную систему водоснабжения квартиры рекомендуется установить редукционный клапан. Это устройство предназначено для регулировки давления. Его применение не только устраняет течь предохранительного клапана бойлера, но и защитит некоторые бытовые приборы (стиральная машина, посудомойка) и смесительные краны сантехнического оборудования.
Дефекты от механических повреждений
Причины физического воздействия, как на предохранительный клапан, так и на бойлер могут быть самые разные: падение, повреждение во время чистки, монтажа или транспортировки. При этом повреждённой может быть пружина или прокладка устройства, а также подающий патрубок водонагревателя. Если поврежденный клапан можно заменить на новый, то с ремонтом бойлера рекомендуется обратиться к специалистам;
Протечки бака
Подтекание может образоваться в месте подсоединения трубы к бойлеру или течет сам бак. В этом случае вода стекает по защитному устройству и может показаться, что течет предохранительный клапан. Причины таких протечек могут быть самыми разными: сквозная коррозия материала бака, разгерметизация швов, и т.п. В этом случае речь идет уже о замене самого бойлера;
Разгерметизация в месте подсоединения устройства к патрубку водонагревателя.
Одна из наиболее распространенных поломок. Причиной является строение и утрата эластичности уплотнительной прокладки или ФУМ ленты. Ремонт заключается в демонтаже и повторной установке.
Износ. В результате длительной эксплуатации пружина теряет упругость и открывает сливное отверстие даже при рабочем давлении системы водоснабжения. Потребуется замена устройства.
Принцип работы
Предохранительный клапан для водонагревателя помимо основной конструкции состоит еще из нескольких элементов. Они располагаются в корпусе из латуни или никеля. В большинстве случаев устройство выглядит как перевернутая буква Т. К дну бака на водонагреватель крепится обратный клапан, способный предотвратить вытекание жидкости из резервуара, при падении давления в трубах.
Перпендикулярное ответвление вмещает еще один клапан, срабатывающий после повышения давления и осуществляющий сброс излишней жидкости через штуцер. Принцип срабатывания происходит в несколько этапов.
- Если давление резервуара ниже, чем возникающее в трубах, при наполнении или открытии крана тарельчатая пластина в обратном клапане отжимается водяным напором. Когда уровень давления приходит в норму, пружинный механизм прижимает пластинку к выступу корпуса, ограничивая проток жидкости.
- Во время активного нагрева происходит медленное повышение температуры жидкости, а вместе с этим увеличивается и давление. Пока оно не достигло максимального значения, механизм не активируется.
- После достижения предельного уровня, давление стискивает пружину предохранителя, открывая выходной канал штуцера. Излишний объем жидкости из резервуара удаляется через этот канал. После снижения давления до штатного уровня пружина перекрывает проток, а удаление воды прекращается.
Исходя из вышеописанного, можно понять, что из штуцерного канала будет периодически стекать жидкость. Данное явление происходит во время нагрева воды и снижения давления в системе подачи воды. Если вы регулярно замечаете воду на штуцере, это означает, что предохранительный клапан для бойлера работает в штатном режиме.
Однако вместе с этим возникает необходимость в отведении стекающей жидкости. Для осуществления процедуры на патрубок закрепляется трубка подходящего размера: ее необходимо стянуть хомутом для обеспечения надежного крепления. Штатное рабочее давление в резервуаре водонагревателя от шести до десяти Бар. Без надежного закрепления трубку попросту сорвет, поэтому к выбору хомута нужно подойти с особой тщательностью. Крепко затяните его и выведите трубку к ближайшему канализационному сливу.
Принцип действия клапана
Как установить клапан

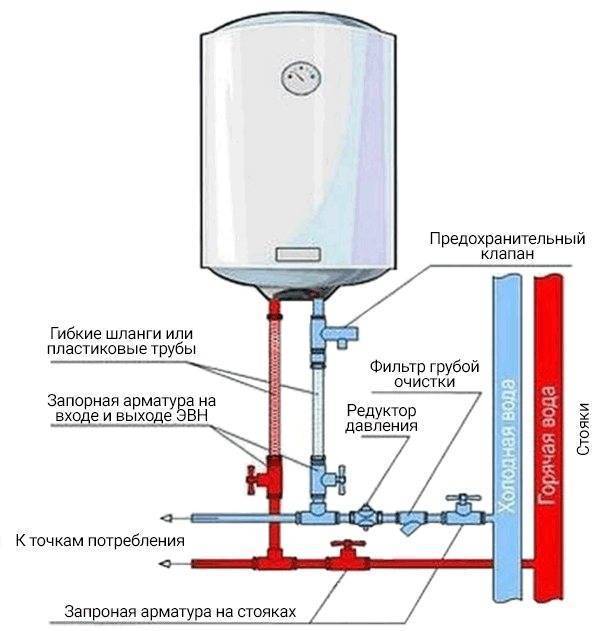

Сбросной предохранительный клапан устанавливается на подводящей линии холодной воды к бойлеру в соответствии с рекомендациями:
- между клапаном и водонагревателем нельзя ставить запорную арматуру, только американку для отсоединения трубы;
- необходимо провести шланг с предохранительного клапана до ближайшего слива в канализацию;
- для удобного опорожнения емкости между клапаном и водонагревателем можно смонтировать тройник с шаровым краном на отводе. Как это правильно сделать, показано на фото:
Обычно при монтаже проблем не возникает, операция и вправду несложная. А вот дальнейшая эксплуатация, когда постоянно капает с предохранительного клапана, вызывает множество вопросов пользователей. Надо понимать, что режим работы, при котором из сбросного штуцера периодически прокапывает вода, считается абсолютно нормальным, для того и требуется трубка, отводящая ее в канализацию.
Ненормально, когда из патрубка все время течет либо не капает никогда. Отсутствие капель может свидетельствовать о неисправности клапана, поэтому рекомендуется периодически принудительно стравливать немного воды с помощью соответствующей рукоятки.
Причин, почему постоянно течет предохранительный клапан, может быть две:
- неисправность изделия;
- слишком высокое давление в сети водоснабжения.
В первом случае поможет установка нового клапана. А вот менять его на устройство с более высоким порогом срабатывания будет ошибкой, вы подвергнете опасности разрушения свой электронагреватель или бойлер косвенного нагрева. Тут есть 2 способа: пренебречь и платить за лишний расход воды либо дополнительно установить на вводе в дом понижающий регулятор давления.
Как слить воду через клапан?
Обычно вода сливается при диагностике поломок. Однако существуют и другие ситуации, когда это процедура необходима.
- Дачные бойлеры. В конце дачного сезона сливать воду необходимо во избежание замерзания. Игнорирование условия приведет к разрыву бойлера в зимний период.
- Авария. В данном случае потребуется освободить емкость бойлера от воды, чтобы устранить неисправности в водопроводной системе.
Некоторые установки не рассчитаны на длительное простаивание без воды. Данная информация указывается в руководстве по эксплуатации. В данном случае на выручку приходит бутылочная вода.
Используя предохранительный клапан, слив воды осуществляется более размеренно и безопасно. Чтобы освободить емкость надо выполнить ряд манипуляций.
- Устройство нагрева пребывает под определенным уровнем давления, поэтому необходимо перекрыть запорный элемент впуска холодной воды. Далее следует постараться максимально выпустить воду через кран.
- После того, как вода полностью уйдет, краник перекрывается. На клапане есть рычаг. Слив начнется сразу же после попадания воздуха в бак. Если водонагреватель оснащен пробкой – ее необходимо вынуть. Если технического отверстия нет – открывается дополнительный краник для вывода воды. Он располагается на патрубке.
- Воздушные массы попадают внутрь, и вода сливается через носик на предохранительном клапане.
Слив – процесс долгий, но не требует больших усилий и особых навыков. Водонагреватель на 50-80 литров опустеет, примерно, спустя 1,5 – 2 часа. В случае, если в клапане имеются накопления ила, то слив воды будет длиться от 3 до 4 ч.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Виды и разновидности
Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство и безопасность эксплуатации.
Предохранительный клапан для бойлера с возможностью принудительного сброса давления
На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.
Особенности конструкции
Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.
Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе клапан лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.
Предохранительные клапана — обслуживаемый и нет
Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму. На него довольно легко налезет шланг и длины хватит чтобы установить хомут
Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…
На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…
На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.
Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.
Для бойлеров большого объема
Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.
Для бойлеров до 200 литров
Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.
С манометром и оригинальный
Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.
Разновидности групп безопасности и принцип выбора подходящей модели
Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.
Рычажные модели
Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:
- горизонтально расположенный рычаг устанавливают вертикально;
- прямое соединение со штоком приводит в действие пружинный механизм;
- пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.
Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.
Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.
Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.
Модели без рычага
Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.
Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

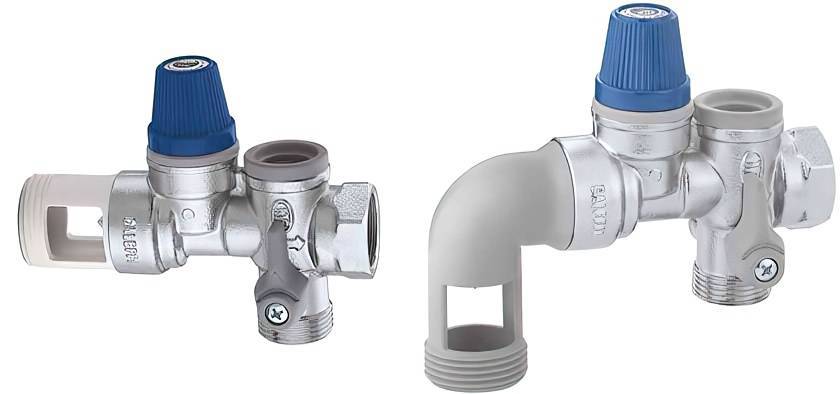

Узлы безопасности для больших водонагревателей
На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.
Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой
Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом
Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.
Модели оригинального исполнения
Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.
Различие по маркировке корпуса
Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.
На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.
Другие типы клапанов
Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.
Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.
Необходимость установки предохранительного клапана
Эта деталь защищает бойлер от избыточного давления. При нагреве вода расширяется, выходить ей некуда, поскольку бак представляет собой замкнутое пространство. На помощь приходит предохранитель, который сбрасывает излишки.
Представьте, что бойлер установлен без какого-либо препятствия между ним и водопроводом. Когда показатели в баке превысят норму, вода будет поступать в систему. В результате горячий поток может политься из кранов либо из бачка унитаза.
Вторая важная функция клапана — препятствие для обратного тока воды в магистраль. Чем это опасно? При пониженном давлении (например, ночью), вода из бака будет уходить в слив. При этом ТЭН продолжит свою работу без жидкости и сгорит. В худшем случаем может случиться пожар.
Каким образом работает клапан
Рассмотрим подробнее:
- Холодный поток поступает в систему, создавая напряжение на клапан. Последний открывается, запуская поток.
- По мере наполнения емкости бойлера давление внутри возрастает, поэтому заслонка закрывается.
- Во время нагрева показания в корпусе становятся еще выше. Как только оно превышает норму, срабатывает пружина большого цилиндра, излишки сливаются через дренажный патрубок.
Таков принцип работы. Некоторые «мастера» считают, что достаточно установить обратный клапан вместо предохранительного. Эта ошибка может привести к серьезной аварии.
Кипящая жидкость нагнетает давление в баке, которому нет выхода. Если случайно открыть в это время кран, часть воды стечет и давление резко снизится. Остатки воды вскипят мгновенно, пар заполнит бойлер, что приведет к взрыву. Читайте, что делать, если это случилось.
Вот основные функции предохранительного клапана:
- Блокирует слив воды в канализацию.
- Регулирует давление в системе.
- Служит защитой от гидроударов.
- Позволяет быстро слить содержимое при необходимости.
Разберемся, как самостоятельно установить деталь.
Устройство и предназначение предохранительного клапана
Предохранительный или обратный клапан для бойлера представляет собой металлический (чаще всего латунный) корпус, дополненный рукояткой для принудительного сброса избыточного давления и штуцером для сброса излишней воды, внутри которого размещаются:
- пружина, предназначенная для функционирования предохранительного клапана;
- пружина, предназначенная для работоспособности обратного клапана;
- запорные элементы, приводимые в действие соответствующими пружинами;
- уплотнительные прокладки, исключающие возможность протекания оборудования.
Внутреннее устройство оборудования для защиты бойлера
Защитный клапан, предназначенный для водонагревателя, может быть дополнен манометром и вентилями для принудительного слива воды в случае поломки.
Устройство с дополнительным оборудованием
Как работает клапан? Его основными функциями являются:
защита бойлера от избыточного давления трубопроводной системы и гидроударов. При повышении номинального параметра пружина открывает проход воде к штуцеру, через который и удаляется лишняя жидкость.
Когда давление в системе сравнивается с номинальными показателями, пружина возвращается в исходное положение, перекрывая штуцер;
Порядок работы при избыточном давлении
защита бойлера от перегрева в результате отсутствия воды. Принцип работы клапана в данной ситуации следующий: при нормальной работе система заполняется водой по мере необходимости.
Если давление в водопроводной магистрали падает, и вода не поступает в водонагреватель, то зажимается пружина обратного клапана, что препятствует прохождению жидкости в обратном порядке.
Принцип действия обратного клапана для бойлера
Советы по выбору
При выборе прибора необходимо ориентироваться на:
- его соответствие максимально допустимому давлению в системе;
- сечение трубопровода;
- температура среды;
- пропускную способность и высоту, на которую способен подниматься золотник;
- вид рабочего вещества.
Если предполагается осуществлять сброс рабочей среды непосредственно в воздух, то можно применить клапан с конструкцией открытого типа. Для жидкостных систем потребуется прибор закрытого типа, желательно со специальным носиком для подключения шланга отвода сбрасываемой воды. На корпусе изделия должны быть нанесены метки направления потока среды, которые существенно облегчат монтажные работы.
Особенности различных видов клапанов
Если говорить о стандартном предохранительном клапане для бойлера, то они не сильно отличаются по внешнему виду. Однако существуют небольшие нюансы, отвечающие за удобство использования устройства.
Спусковой рычажок
На изображении показаны клапаны, оборудованные спусковыми рычажками. Их назначение в периодической проверке исправности:
- рычажок переводят в вертикальное положение;
- он активирует пружинный механизм, утягивая его за собой;
- в итоге открывается проток, через который стекает вода.
Спусковой рычажок на клапане
Различия показанных моделей в том, что у клапана, расположенного слева, рычаг закрепляется специальным болтом. Это позволяет исключить возможность непроизвольного открывания и полного удаления жидкости.
Следующее изображение демонстрирует клапаны без рычажка принудительного удаления жидкости. Левая модель имеет в верхней части закреплённую на резьбе крышку. Она предназначена для технического обслуживания предохранителей. При необходимости ее откручивают для удаления засоров, накипи и прочих загрязнителей.
Клапаны без рычажка
Правая модель наименее предпочтительный вариант. Она не имеет каких-либо маркеров, рычажка для сброса воды или отверстия для обслуживания. Это самый дешевый и низкокачественный продукт, поставляемый из Китая. Говорить о надежности и долговечности не приходится. Использовать его можно, только как временную замену на свой страх и риск.
Пометка о выдерживаемом давлении
Есть еще несколько заметных отличий. Стрелка, изображенная на корпусе, обозначает направления водяного потока, а также надпись, сообщающая о максимальном давлении, которое способно выдержать устройство. На первый взгляд детали кажутся несущественными. Но если с направлением потока жидкости легко можно разобраться (для этого достаточно посмотреть, в каком расположении находится клапан тарельчатого типа), то с номиналами дело обстоит сложнее.
По каким признакам можно отличить клапан на шесть и на десять Бар? Только опытным путем. Вы спросите, а как же их отличают поставщики? Никак, только по надписям в документах. Эксперты не рекомендуют приобретать устройства без каких-либо обозначений на корпусе. Конечно, стоимость маркированных изделий может быть выше, чем у аналогов, но в этом вопросе лучше не экономить.
Форма штуцера
Помимо этого, стоит обратить внимание на форму штуцера для удаления жидкости. У левой модели этот элемент довольно длинный, обладает нелинейной формой
На него будет несложно прикрепить трубку, а длинны вполне хватит для надежного закрепления хомутом.
Форма аналогичного элемента у правой модели отличается. Она имеет характерное расширение на конце, но самое главное — это длина штуцера. На него будет довольно трудно установить трубку и еще труднее обеспечить надежное крепление. Применение кустарных способов не сможет гарантировать хороший результат, и в дальнейшем могут возникнуть сложности с водоотведением.
Для бойлеров большого объема
Каждое из описанных выше устройств предназначено для накопительного водонагревателя объемом от пятидесяти до шестидесяти литров. К резервуарам большего размера применяют другие системы, в каждую из которых интегрировано специальное оборудование. Чаще всего это шаровый манометр или кран, контролирующий давление.
Шаровый манометр
Штуцер для удаления жидкости в них оборудован штатной резьбой для повышения надежности крепления и решения проблемы с хомутами. Данный тип устройств имеет высокую цену, но и уровень качества значительно превышает прочие системы.
Существенным минусом для многих владельцев может стать внешний вид крана. Специально для таких людей налажено производство предохранителей, несущих не только практическую пользу, но и способных украсить интерьер помещения. Стоимость их может значительно достигать цены самого бойлера, поэтому оценивать целесообразность такой покупки каждый будет сам.
