Причины срабатывания клапана

После нескольких аварийных срабатываний клапан нужно менять из-за слабости пружины

Исправное защитное устройство никогда не сработает без причины. Каждое срабатывание клапана необходимо исследовать, чтобы определить провоцирующий фактор. Их может быть несколько. Хоть они и не всегда серьезные, проверке подлежит каждый.

• Нестабильная работа или авария системы терморегуляции котла отопления. Срабатывания обычно частые, разлив воды обильный.
• Проблемы с расширительным баком. Это может быть первоначальная настройка. Скрытые причины: неисправность ниппеля, поломка мембраны. В таких случаях в системе возникают резкие скачки давления, что ведет к коротким и частым раскрытиям клапана.
• Граничное значение давления в системе отопления. Механизм защиты протекает слегка. Такие проявления присутствуют, поскольку точность пружинного устройства – ±20%. Чтобы избежать таких ситуаций, следует более точно настраивать систему и подбирать соответствующее оборудование.
• Износ клапана. После нескольких срабатываний качество работы защитного устройства понижается. Поэтому его лучше заменить на новое или отремонтировать.
• Нарушение работы пружины. Это происходит со временем, даже при отсутствии срабатываний. Иногда подкапывания появляются в результате просачивания теплоносителя вокруг штока. При подобных обстоятельствах также нельзя избежать ремонта или замены.

Проверить исправность защитного клапана можно при помощи красной рукоятки. Если ее повернуть в направлении по часовой стрелке, на нормальном клапане должна появиться вода. Течь прекращается сразу же после остановки вращения рукоятки. Если этого не происходит, требуется покрутить еще раз. Когда и это не помогает, потребуется замена защитного устройства.

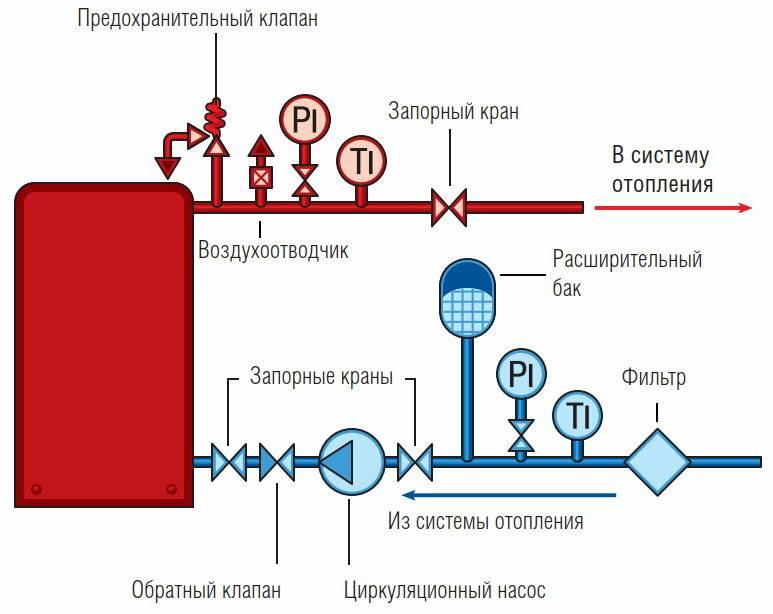

Группа безопасности котла

Группа (блок) безопасности котла состоит из предохранительного клапана, манометра и воздухоотводчика. Установка этих элементов также входит в стоимость монтажа водяного отопления. Манометр показывает давление, а воздухоотводчик – отводит воздух из системы.

В случае неправильной эксплуатации или сбоя в оборудовании отопительной системы может возникнуть резкое повышение давления. Это может послужить причиной разрушения некоторых элементов отопительной системы, а в случае совсем неблагоприятного развития событий – разрушения строения и даже угрозы жизни людей. Именно поэтому в каждую отопительную систему отопления или горячего водоснабжения в обязательном порядке входит предохранительный клапан для отопления.

Группа безопасности котла

Как было замечено ранее, предохранительный клапан служит для того чтобы защитить систему отопления от чрезмерного давления. В данном случае самыми подверженными таким ситуациям являются системы с паровыми котлами. Но подобная ситуация может возникнуть и в более привычной для нас системе – водяном отоплении.

Случаи резкого повышения давления:

• Резкое повышение температуры воды, вследствие чего появляется пар (обычно при спускании воды из системы);
• Подпитка системы отопления частного дома слишком большим количеством воды (в случае отказа автоматических систем).

А ведь заполнение системы происходит с температурой около 15-ти градусов. Очевидно, что при отоплении температура носителя тепла увеличивается и расширяется в объеме. Именно для защиты системы и предназначена такая регулирующая арматура для отопления. Клапан входит в трубопроводную арматуру, которая в автоматическом режиме защищает систему отопления от чрезмерного давления за счет того, что часть теплоносителя удаляется из оборудования. Чаще всего применяются пружинные клапаны, они производят противодействие давлению силой пружины.

Клапаны открытого типа функционируют без использования противодавления и выводят излишнюю жидкость из отопительной системы. Регулирующий клапан на отопление закрытого типа сбрасывает носитель тепла в трубопровод, работая с применением противодавления.

Предохранительный клапан

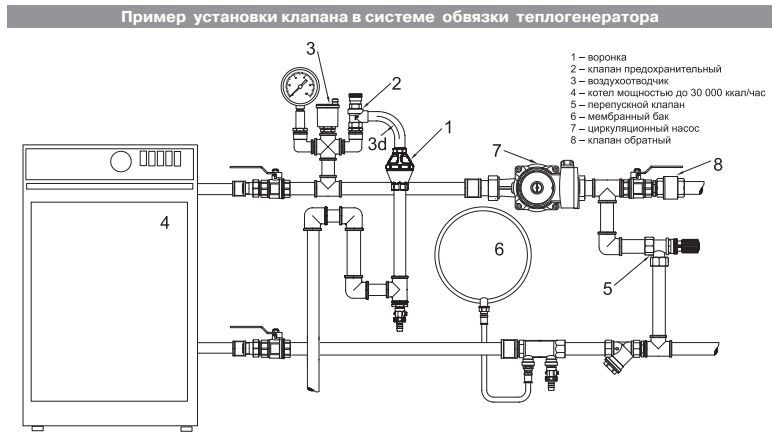

Чтобы монтаж водяного отопления был сделан качественно и надежно, следует правильно установить предохранительные устройства. Правила установки прописываются в нормативных документах, они могут различаться зависимо от того, какая мощность оборудования и рабочее давление.

Основные принципы:

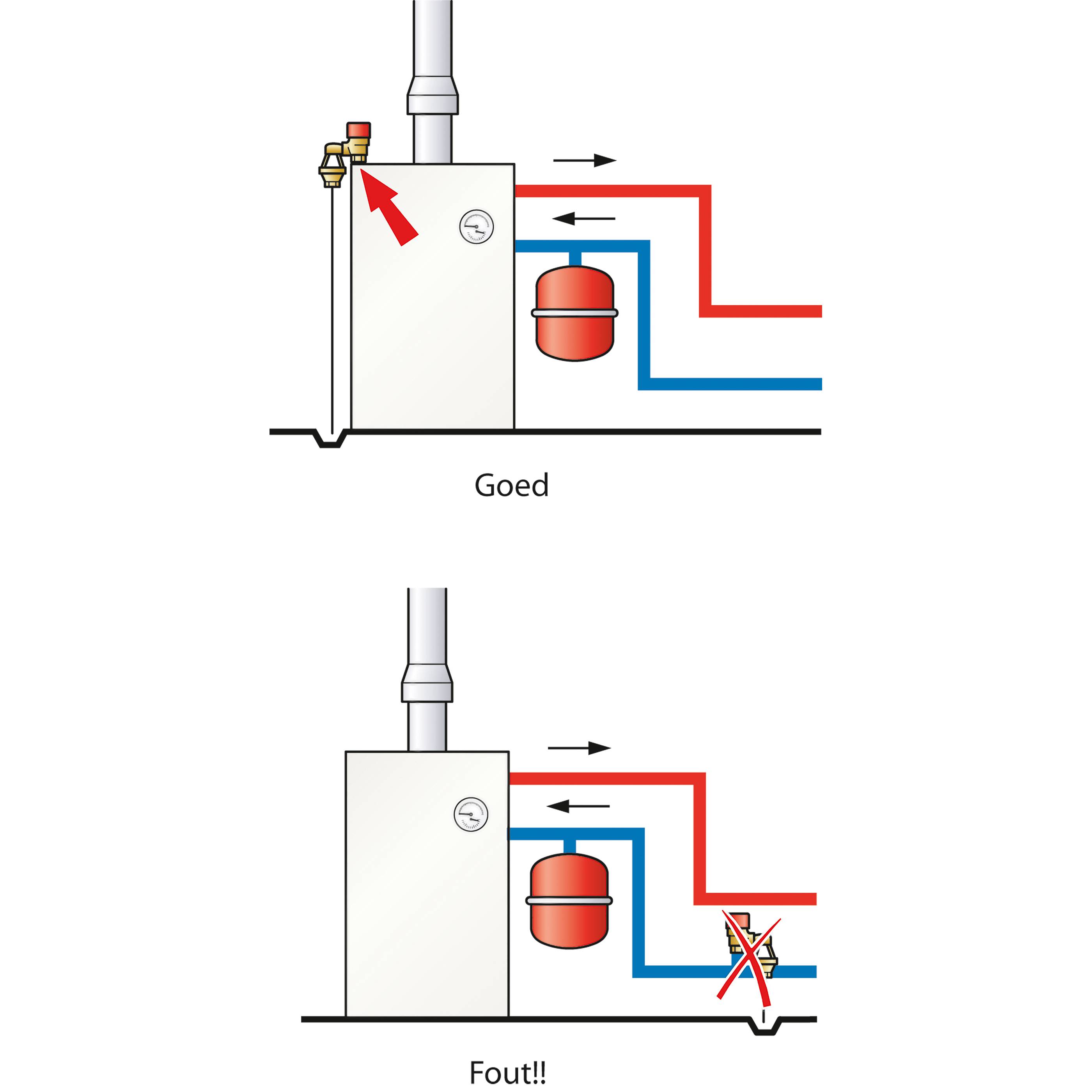

• Предохранительный клапан в системе отопления должен ставиться на подающем трубопроводе непосредственно сразу после котла. При определенном уровне мощности два устройства врезаются и дублируются.
• В системах со снабжением горячей воды клапан ставится на выходе горячей воды в верхней точке бойлера.
• Монтаж системы водяного отопления предполагает отсутствие разнообразных устройств между клапанами и магистральными трубами. Также нельзя сужать трубы на диаметр менее, чем условный диаметр клапана.
• Сбросные патрубки необходимо подсоединять к линии трубопроводов достаточного размера диаметра, выводятся они в специальное безопасное место или канализационную сеть.

Подбор условного диаметра клапана должен производиться по методикам, которые разработаны и утверждены соответствующими органами. Именно поэтому в данном случае необходимо обратиться к специалистам. Если нет такой возможности, то существуют специальные программы, производящие расчет водяного отопления частного дома.

Проверка работы клапана представляет собой принудительное его открытие, производить ее желательно регулярно. Проверка давления открытия и регулирование следует производить около 1 раза в год, как раз перед тем, как начнется отопительный сезон.

Почему может подтекать клапан

Клапан сброса давления в отопительной системе может подтекать по разным причинам. В некоторых ситуациях это допустимый естественный процесс, в других случаях протечка говорит о неисправности прибора.

Подтекание клапана защиты может быть вызвано следующими причинами:

1. Повреждением герметичного резинового стакана, диска в результате многократного использования. Если при ремонте деталь на замену не удастся обнаружить в продаже или она не входит в комплектацию, придется менять прибор полностью.
2. В пружинных видах открывание бокового спускного патрубка происходит постепенно, при пограничных значениях давления или кратковременных скачках клапан может частично срабатывать и капать, что не говорит о его неисправности.
3. Подтекание могут вызвать неправильная настройка или неисправности расширительного бака — повреждение его мембраны, выход воздуха через разгерметизированный корпус или испорченный ниппель. В этом случае возможны резкие скачки давления в результате гидроударов, вызывающие периодическое кратковременное вытекание теплоносителя через предохранительный клапан.
4. Причина подтекания некоторых регулируемых клапанов – просачивание жидкости по штоку через верх во время срабатывания.
5. Если на отводном патрубке создается противодавление выше порога срабатывания прибора, также происходит протечка.

Внешний вид, стоимость некоторых марок спускных клапанов

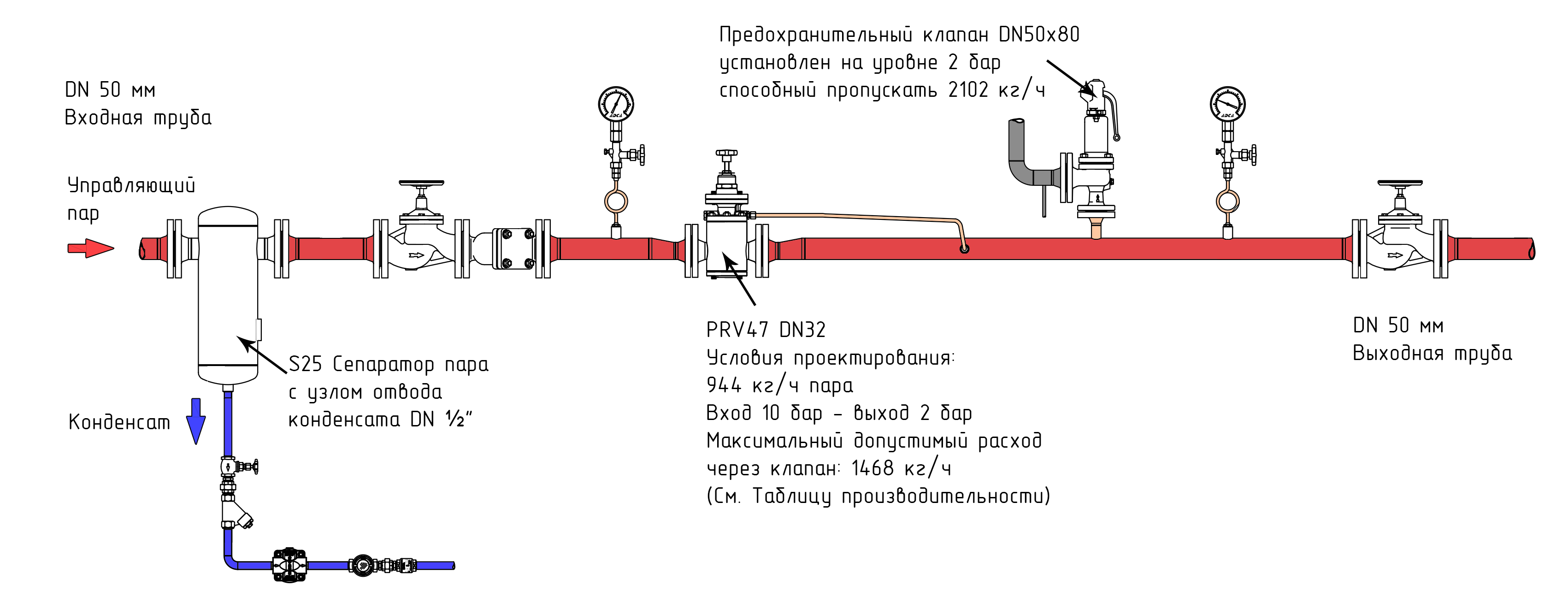

Предохранительный клапан паровых котлов призван защищать их от превышения давления в системе, вызванного разными факторами, и является обязательным элементом при эксплуатации данного вида оборудования. В продаже имеется широкий ряд предохранительных устройств от китайских, отечественных и европейских производителей, отличающихся относительно невысокой стоимостью. При покупке рациональные выбрать защитную группу из нескольких приборов, куда дополнительно входят манометр и воздушный спускной клапан.

Устройство и разновидности

Типичный клапан имеет два патрубка — для подключения к водопроводу и дренажный. При этом дренажный патрубок может быть гладким или снабжаться резьбой.

В корпусе находится пружина с герметично перекрывающим седло нормально закрытым (то есть в отсутствие внешних воздействий находящимся в закрытом положении) клапаном. Вода давит на клапан со стороны седла.

При определенном уровне давления клапан открывается и остается открытым до момента, пока оно не упадет ниже порогового значения. Вода все это время сливается через дренажный патрубок.

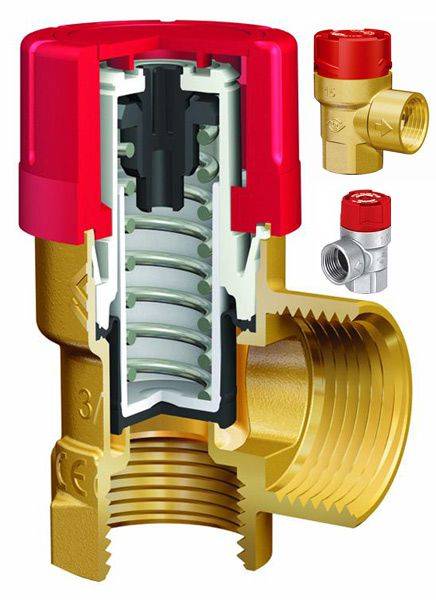

Внешний вид и устройство клапана

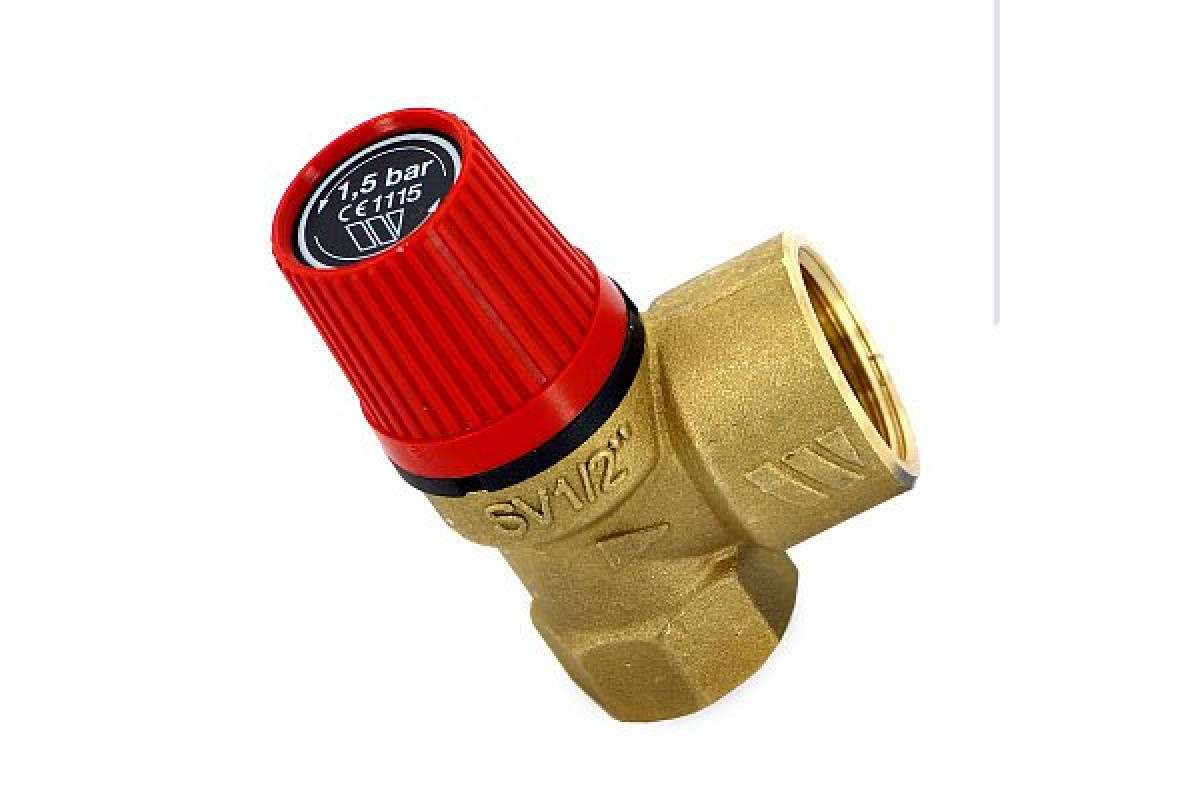

Регулируемый клапан размером 1/2 дюйма

Что еще полезно знать об этом виде арматуры?

• Разница между клапанами одного типа (регулируемыми и нерегулируемыми) сводится в основном к различиям в диаметре и типе (наружная или внутренняя) резьбы для присоединения к трубопроводу;
• Типичная цена нерегулируемого устройства размером ДУ15 — 300-400 рублей, регулируемого — на 50-80% дороже;
• Некоторые производители предлагают модели с встроенным манометром, позволяющим визуально контролировать текущее давление в трубопроводе.

Особый случай

Так называемая группа безопасности для бойлера представляет собой два разных клапана, смонтированные в одном корпусе — предохранительный и обратный. Это устройство легко узнать по двум резьбам для присоединения к водопроводу и по стрелке на корпусе, указывающей направление протока воды.

На фото — группа безопасности для накопительного водонагревателя

Как выбрать предохранительный клапан

Основной критерий выбора предохранительного устройства – технические параметры отопительной системы, указанные в проектной документации.

В большинстве современных закрытых систем отопления используются стандартные латунные предохранительные клапаны прямого действия.

Они подходят для установки в системы, работающие на дизельных, газовых или электрических котлах.При достижении критической температуры и давления предохранительный клапан практически мгновенно прекращает дальнейший нагрев рабочей среды и предотвращает аварию.

Простые латунные предохранительные клапаны рассчитаны на превышение давления рабочей среды до 3-6 бар.

При выборе клапана для дизельных, газовых и электрических котлов нужно выбирать предохранительные устройства, способные выдержать давление, на 20-25% превышающее нормальное рабочее давление в системе.

Для твердотопливных котлов, работающих на торфе, брикетах или угле, нужно более тщательно выбирать вид сбросников, т.к. твердое топливо не может прекратить горение моментально и еще некоторое время после выключения продолжают нагревать воду.

Для них подходят современные предохранительные клапаны теплового сброса, рассчитанные на максимальное рабочее давление 10 бар. То же самое относится к твердотопливным котлам в открытых системах отопления, в которых сбросные клапаны эффективнее всего работают, реагируя на повышение рабочей температуры, а не давления.

Нежелательно выбирать дешевое инженерное оборудование от китайских производителей: оно обычно не отличается высоким качеством и быстро выходит из строя. Показателем износа является повышение количества срабатываний клапана.

Рекомендуем ознакомиться:  Для чего нужен обратный клапан на воду и как его правильно установить?

Механизм прижима

Рычажно-грузовые предохранительные клапаны рассчитаны на большие нагрузки и диаметр трубы не менее 200 мм, поэтому используются в промышленных отопительных системах.

Для индивидуального отопления частного дома лучше приобрести устройство с пружинным механизмом, это стандартный, надежный и часто используемый вид сбросного клапана.

Высота подъема

Клапаны сброса давления имеют разную высоту подъема затвора:

1. Малоподъемная модель ПС-350.Малоподъемные. Высота затвора в малоподъемных клапанах не превышает 1/20 диаметра седла. Имеют относительно низкую пропускную способность и простую конструкцию. Применяются в магистралях с жидким теплоносителем. Как правило, малоподъемной предохранительной арматуры достаточно для системы отопления с водяным контуром мощностью до 40-43 кВт. Для предотвращения аварии в таких системах необходимо сбросить небольшой объем теплоносителя.
2. Полноподъемные. Высота затвора в полноподьемных клапанах больше или равна диаметру седла. Как правило, это рычажно-грузовые механизмы, более дорогие и сложные по конструкции. Полноподъемные клапаны имеют высокую пропускную способность, могут быть установлены на магистрали, в которых циркулируют газы, пар или сжатый воздух.

Полноподъемная модель PN 16.

Скорость срабатывания механизма

По скорости срабатывания предохранительные клапаны делятся на пропорциональные и двухпозиционные.

В отопительных системах частного дома лучше использовать пропорциональные клапаны, опять таки, их достаточно для большинства систем. Затворная крышка таких устройств открывается постепенно, пропорционально возрастанию давления в магистрали, соответственно и объем сбрасываемого теплоносителя возрастает пропорционально. В таких клапанах отсутствуют автоколебания, они поддерживают корректный уровень давления и стоят дешевле.

Двухпозиционная предохранительная арматура отличается моментальным подрывом и полным открытием клапана. Такой механизм позволяет быстро сбросить большие объемы теплоносителя, однако создает риск гидроудара: из-за быстрого сброса большого количества жидкого теплоносителя, в магистрали существенно снижается давление, после чего клапан резко закрывается. Поэтому двухпозиционную предохранительную арматуру рекомендуют устанавливать на магистрали со сжимаемой средой (воздух, газ, пар).

Диаметр

Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.

Производитель

Поскольку предохранительные клапаны имеют довольно простую конструкцию, а современные модели в большинстве случаев изготавливаются из латуни по одинаковой технологии, критических различий между арматурой различных производителей нет.

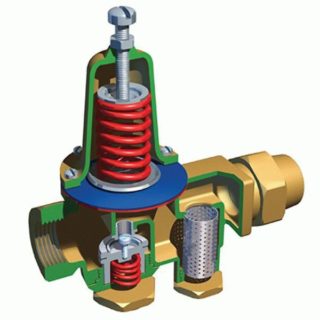

Устройство предохранительных клапанов

Предохранительный клапан – это специальная трубопроводная арматура, функционирующая от рабочей среды. Существуют различные типы предохранительных устройств, но сбросные клапаны пользуются наибольшей популярностью благодаря эффективности работы при относительной несложности конструкции.

Конструкция предохранительного клапана зависит от его типа, но чаще применяются клапаны с пружинным механизмом прямого действия, обязательными компонентами которых являются задатчик с запорным органом. Задатчик отвечает за силовое воздействие на чувствительный элемент, непосредственно связанный с запорным органом, состоящим из запора и седла. В роли затвора обычно выступает золотник, а в качестве задатчика используется стальная пружина.

Грузовые аккумуляторы

Грузовые аккумуляторы отличаются простотой конструкции и надежностью в работе. К недостаткам их относится малая емкость жидкости и инерционность ввиду большой массы груза.

Рис. 65. Грузовой аккумулятор

1 – переливное отверстие; 2 – крестовина; 3 – груз; 4 – шток; 5 – цилиндр; 6 – основание

Рис. 66. Пневмогидравлический аккумулятор

1 – управляющая колонка; 2 – пневмогидравлический баллон; 3 – пневматические баллоны

Грузовой аккумулятор (рис. 65) состоит из основания с цилиндром штока и подвешенных через крестовину грузов.

Жидкость подводится в нижнюю часть аккумулятора, поднимая шток с грузом. В зависимости от площади штока и веса груза определяется давление аккумуляторов. Для предотвращения выбрасывания жидкости аккумулятора в верхней части цилиндра устанавливается переливное отверстие.

Обратный клапан

При установке нескольких насосов каждый из них подключается к магистрали через обратный клапан. При остановке насоса или переводе его на холостой ход прекращается переток жидкости из магистрали к насосу. Обратный клапан (рис. 64) состоит из корпуса и клапана, прижимаемого пружиной на конусное седло. При воздействии давления снизу клапан открывается и жидкость перетекает в прямом направлении. При остановке насоса переток жидкости прекращается и противодавлением клапан опускается вниз, прижимаясь к седлу и предотвращая движение жидкости в обратном направлении.

Рис. 64. Обратный клапан

1 – клапан; 2 – пружина; 3 – конусное седло; 4 – корпус

Устройство гидроаккумулятора и их разновидности

На гидравлических станциях средней и большой мощности для стабилизации давления при переменном расходе жидкости применяют аккумуляторы. В момент большого расхода аккумулятор отдаст масло в магистраль, в момент малого расхода заряжается. Применяют аккумуляторы многих типов, но наиболее широко распространены грузовые и пневматические.

Подрывной клапан для котла. Расчет

Расчет предохранительного устройства необходимо производить в соответствии с методикой, представленной в СНиП II-35 «Котельные установки».

Так как производители редко указывают в технических характеристиках реальную высоту подъема штока, в расчете данный параметр равен 1/20 диаметра седла. По этой причине типоразмер клапана в результате данного расчета получается несколько завышенным. В любом случае после подбора устройства необходимо сравнить тепловую мощность отопительной системы с рекомендуемой в техническом описании максимальной мощностью для выбранного типоразмера.

Установка предохранительного клапана требуется для защиты системы отопления от превышения уровня давления больше предельно допустимого значения. По этой причине расчет данного прибора должен сводиться к вычислению максимально допустимого прироста объема теплоносителя и определению возможных источников превышения давления.

Источниками прироста объема может послужить:

1. Перегрев в теплообменном или котельном агрегате с последующим парообразованием. При парообразовании жидкость способна увеличить свой объем в 461 раз, поэтому данный фактор при выборе клапана является преобладающим.
2. Выход автоматики управления подпиточных линий котельных и независимых отопительных систем из строя. Это может также послужить преобладающим фактором при подборе клапана.
3. Теплоноситель, нагреваясь в теплообменном или котельном агрегате, увеличивается в объеме. При нагреве удельный прирост объема от 0 до 100 °C, что составляет всего 4%, поэтому при подборе типоразмера устройства данного типа, это не является основополагающим моментом.

Выбранное оборудование должно обеспечивать сброс рассчитанного количества теплоносителя, по наиболее существенному фактору прироста объема.

Разновидности

Существующие разновидности клапанов способны работать с котельным оборудованием от ведущих зарубежных (Vaillant, Baxi, Ariston, Navien, Viessmann) и отечественных (Невалюкс) производителей на газе, жидком и твердом топливе в ситуациях, когда автоматический контроль за работой системы из-за типа топлива затруднен или нарушен при выходе из строя автоматики. В зависимости от конструктивного исполнения и принципа работы предохранительные клапаны делят на следующие группы:

1. По назначению оборудования, в которое их устанавливают:

• Для отопительных котлов, имеют приведенную выше конструкцию, часто поставляются на арматуре в виде тройника, в которую дополнительно установлены манометр для проверки давления и клапан развоздушивания.
• Для водогрейных бойлеров, в конструкции присутствует флажок для спуска воды.
• Емкостей и сосудов под давлением.
• Напорных трубопроводов.

1. По принципу срабатывания прижимного механизма:

• От пружины, прижимное усилие которой регулируется внешней или внутренней гайкой (ее работа рассмотрена выше).
• Рычажно-грузовые, применяются в промышленных отопительных системах, рассчитанных на сброс больших объемов воды, их порог срабатывания можно регулировать подвесными грузами. Они подвешены на ручке, связанной с запорным золотником принципом рычага.

Устройство рычажно-грузовой модификации

1. Скорости срабатывания запорного механизма:

• Пропорциональные (малоподъемные пружинные) — герметичный запор поднимается пропорционально давлению и линейно связан с его увеличением, при этом сливное отверстие постепенно приоткрывается и аналогичным образом закрывается с уменьшением объема теплоносителя. Преимущество конструкции — отсутствие гидроударов при различных режимах перемещения запорного клапана.
• Двухпозиционные (полноподъемные рычажно-грузовые) — функционируют в положениях открыто-закрыто. При превышении давления выше порога срабатывания выходное отверстие полностью открывается и происходит стравливание лишнего объема теплоносителя. После того как давление в системе нормализуется, выходное отверстие полностью перекрывается, основной недостаток конструкции — наличие гидроударов.

1. По регулировке:

• Нерегулируемые (с колпачками разных цветов).
• Регулируемые винтовыми деталями.

1. По конструкции регулировочных элементов сдавливания пружины с:

• Внутренней шайбой, принцип работы которых был рассмотрен выше.
• Наружным винтом, гайкой, модели используются в бытовых и коммунальных отопительных системах с большими объемами теплоносителя.
• Рукояткой, подобная система регулировки используется во фланцевых промышленных клапанах, при полном поднятии ручки можно производить разовый спуск воды.

Конструкции различных моделей спускных клапанов

Выбираем оптимальную модель

Процесс подбора предохранительного клапана системы отопления должен основываться на ее эксплуатационных характеристиках. Для этого помимо параметров отопления нужно ознакомиться с нормативным документом – ГОСТ 24570-81, который подробно описывает критерии выбора.

Так как рычажно-грузовые механизмы применяются в больших трубопроводах, то будут рассмотрены условия для пружинных моделей предохранительного клапана для котла отопления. Они разделяются на несколько основных пунктов – требования к механизму, трубопроводам и материалу изготовления.

Механизм

В конструкции перепускного клапана основными элементами являются пружина, шток и тарелка, на которую воздействует давление теплоносителя. В совокупности они должны формировать надежный механизм с точно рассчитанными параметрами. Главными из них являются условия срабатывания предохранительного клапана для системы отопления, подбор, установка.

Различают два этапа в работе устройства – время начала движения штока и полное открытие прохода для удаления излишка воды. Процентная разница значения давления между ними является основной характеристикой клапана. Кроме этого, она зависит от номинального значения давления в системе отопления.

• До 0,25 МПа – 15%;
• Свыше 0,25 МПа – 10%.

Чем выше рабочее давление, тем быстрее должно срабатывать устройство. При этом витки пружины предохранительного клапана для отопления не должны соприкасаться друг с другом.

Так как при долгом простое возможно «залипание» пружины, то в устройстве должен присутствовать механизм проверки его работоспособности (шток для ручного оттягивания пружины).

Подвод трубопровода

Перед тем как подбирать предохранительный клапан для системы отопления, нужно правильно определиться с его диаметром. Он не должен быть меньше самого подводящего патрубка. В противном случае гидравлическое сопротивление не позволит устройству нормально выполнять свои функции. Обязательно предусмотрена защита сбросного предохранительного клапана для системы отопления от промерзания – воздействие минусовых температур негативно влияет на работу.

Материал изготовления

Корпус чаще всего изготавливается из латуни, так как этот материал имеет минимальный коэффициент температурного расширения, надежен и доступен в финансовом плане. Подбор предохранительного клапана системы отопления по этому параметру очень важен – при достижении максимального давления корпус не должен разрушаться.

Для предохранительного клапана отопления принцип работы заключается еще и в своевременной настройке значения давления срабатывания. Чтобы сделать это максимально быстро регулирующий блок изготавливается из специального термостойкого пластика. Он не изменяет своей геометрии и остается жестким даже при максимальной температуре воды.

Характеристики и виды

Предохранительные клапаны для бойлера подразделяются на следующие мощности:

• для бойлеров до 50 литров;
• для бойлеров до 200 литров;
• для бойлеров свыше 200 литров.

Чем больше мощность предохранительного устройства, тем выше его стоимость, а соответственно тем он больше по размерам и надежнее будет регулировать давление. В случае с предохранителями не стоит экономить, лучше выбрать вариант дороже и надежней. Намного проще выделить деньги на качественный прибор, нежели впоследствии тратить большую сумму на ремонт квартиры.

Модели разделяют и по принципу работы, они бывают:

• прямые;
• откидные.

Первый вариант оборудован дисковой заслонкой, перемещающейся вертикально. У откидного же клапана заслонка расположена над седлом, и регулировка осуществляется ее открытием под действием давления.

Предохранительный клапан по типу конструкции и принципу работы может быть:

• прямой;
• непрямой;
• пропорциональный.

Рабочее давление для них определяет производитель, и основная масса выпускается с максимальным пределом регулировки до 25 бар. Но изготавливают и образцы намного более мощные. С температурным режимом работы от 0 до +250С⁰.

При выборе клапана необходимо учитывать, что они имеют различную резьбу и ее диаметр. Тип резьбы, ее шаг, определяется при производстве, диаметр же в основном стандартный: 10-30 мм. Иногда его обозначают в дюймах.

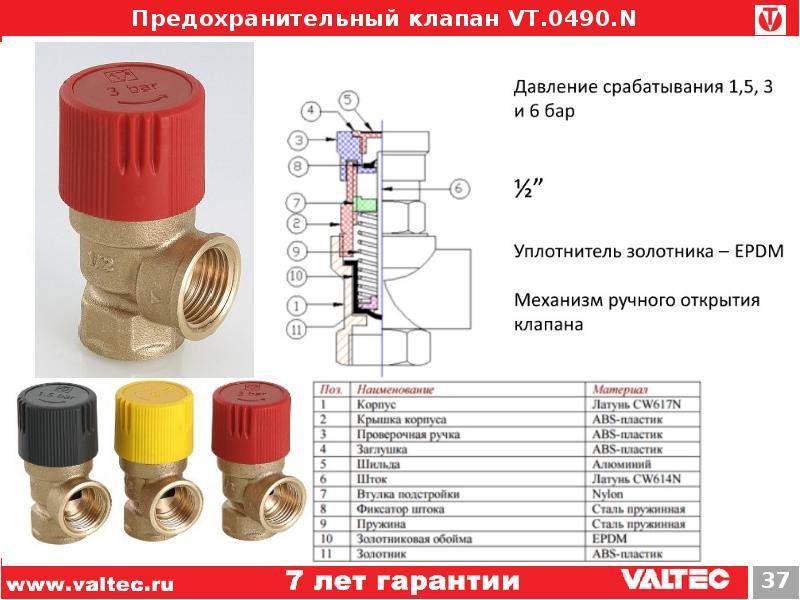

Устройство предохранительного клапана

Основной корпус клапана изготавливается из латуни методом горячей штамповки. Конструкция этого устройства относительно проста и состоит из нижеперечисленных составных частей:

• Корпус;
• Регулирующий вентиль (ручной регулятор);
• Мембрана запирающая;
• Центральный рабочий шток;
• Пружина.

Принцип функционирования клапана заключается в работе центральной пружины и мембраны, которая при сверхнормативных показателях давления сжимается и обеспечивает выход излишков пароводяной смеси через специальное отверстие для сброса. При нормальных же показателях уровня давления запирающая мембрана, выполненная из эластичных полимерных материалов, плотно прилегает к соединительному отверстию с подающим трубопроводом. Регулятор, расположенный в верхней части устройства, позволяет точно устанавливать необходимые показатели работы клапана. В некотором смысле принцип работы клапана схож с функциональностью расширительного бака. Наличие подтеков воды в районе установки предохранительного клапана свидетельствуют о его срабатывании.
