Обзор прецизионных кондиционеров Emerson: коды ошибок, сравнение моделей

Сравнение характеристик популярных моделей

Прецизионные кондиционеры Emerson CRV

Модели CRV предназначены для решения задач точного кондиционирования и высокоэффективного охлаждения. Ниже представлено сравнение основных характеристик моделей:

• CRV 1/2–5EV/CT: мощность от 0,5 до 5 кВт, энергоэффективность (EER) от 5,7 до 8,9, уровень шума 34–44 дБ(A), габариты 330x489x194 мм;
• CRV 6/8–16EV/CT: мощность от 6 до 16 кВт, EER от 8,5 до 9,5, уровень шума 48–56 дБ(A), габариты 460x761x464 мм;
• CRV 6/8–25EV/CT: мощность от 6 до 25 кВт, EER от 8,3 до 9,0, уровень шума 51–59 дБ(A), габариты 1080x880x1260 мм.

Прецизионные кондиционеры Emerson Liebert PEX

Модели Liebert PEX предназначены для обеспечения бесперебойного кондиционирования на объектах с повышенными требованиями к надежности. Сравнение характеристик моделей:

• Liebert PEX. 20/21/22: мощность от 3 до 28 кВт, SEER от 3,7 до 4,45, COPL от 3,23 до 3,47, габариты 685,8×1981,2×1115,4 мм;
• Liebert PEX 26: мощность от 7,1 до 28,1 кВт, SEER от 3,20 до 4,0, COPL от 3,02 до 3,46, габариты 685,8x2045x1115,4 мм;
• Liebert PEX 29: мощность от 7,3 до 31,1 кВт, SEER от 3,20 до 4,0, COPL от 3,04 до 3,61, габариты 685,8×2205,8×1115,4 мм.

В зависимости от требований заказчика, модели кондиционеров могут быть дополнительно оснащены пароувлажнителями, контроллерами и датчиками.

Климатическое оборудование для телекоммуникационных станций

Кондиционеры для станций связи

Телекоммуникационные станции являются критически важным объектом, обеспечивающим надежное функционирование систем связи. Для поддержания необходимой температуры и влажности в помещениях станций используется специализированное климатическое оборудование, включая прецизионные кондиционеры.

Прецизионные кондиционеры Emerson являются оптимальным решением для обеспечения стабильности климата в условиях высокой технической нагрузки и критической важности станции связи. Они оснащены современными технологиями, обеспечивающими не только оптимальный режим температуры и влажности, но и повышенную надежность и снижение энергопотребления

Коды ошибок кондиционеров Emerson

Неблагоприятные условия работы на станции связи могут привести к возникновению ошибок в работе кондиционеров. Однако, система автоматической диагностики кондиционеров Emerson оснащена функцией определения кодов ошибок, которые помогают быстро и точно определить неисправность и принять меры по ее устранению.

Для корректного обнаружения и исправления ошибок требуется профессиональное обслуживание оборудования, проводимое квалифицированными специалистами. Только таким образом можно обеспечить оптимальную работу кондиционеров и долговечность их эксплуатации.

Сравнение характеристик популярных моделей

Выбор оборудования этого типа основывается на комплексном анализе требуемых характеристик. Плата за несоблюдение этого условия – некорректное функционирование всей системы. Для ознакомления с параметрами необходима инструкция к кондиционерам, в которой указаны все характеристики.

Но кроме этого учитывают такие факторы:

• мощность охлаждения минимальное значение погрешности;
• размер помещения, схема расположения оборудования;
• базовые климатические характеристики – степень нагрева воздуха при пиковых нагрузках и стабильной работе.

Чтобы не штудировать каждый технический паспорт рекомендуется ознакомиться с параметрами трех популярных моделей климатического оборудования этого бренда.

Модель	Liebert HPW 065	Liebert W/D/H/F 10	Cabinet Cooler 05
Холодопроизводительность	6,3	12,3	4,86
Потребляемая мощность	1,63	2,88	1,88
Расход воздуха	2610	4830	1270
Уровень шума	57	62,5	65,8
Максимальная температура	47	50	45
Размеры	800*450*1690	650*650*1990	600*300*1600
Вес	175	288	124

Стоимость формируется индивидуально для каждой модели. В большинстве случаев заказывают комплексную комплектацию – с системой управления, возможными изменениями в конфигурации блоков. Также можно купить стандартный набор.

Цена зависит от объема заказа. Рекомендуется выбрать прямых дилеров компании с обученным персоналом. У них же можно заказать профессиональный монтаж и дальнейшее обслуживание.

Piping

5.0PIPING

All fluid and refrigeration connections to the unit, with the exception of the condensate drain, are sweat copper. Factory-installed piping brackets must not be removed. Field-installed piping must be installed in accordance with local codes and must be properly assembled, supported, isolated and insulated. Avoid piping runs through noise-sensitive areas, such as office walls and conference rooms.

Refer to specific text and detailed diagrams in this manual for other unit-specific piping requirements.

All piping below the elevated floor must be arranged so that it offers the least resistance to airflow. Careful planning of the piping layout under the raised floor is required to prevent the airflow from being blocked. When installing piping on the subfloor, Emerson recommends installing the pipes in a horizontal plane rather than stacked one above the other. Whenever possible, the pipes should be run parallel to the airflow.

5.1Fluid Connections

NOTICE

Risk of water leakage. Can cause severe property damage and loss of critical data center equipment.

This unit requires a water drain connection. It may require an external water supply to operate the humidifier. Improper installation, application and service practices can result in water leakage from the unit.

Сравнительные характеристики нескольких моделей

Отличия моделей незначительны и заключаются преимущественно в мощности. Приведём краткое техническое описание нескольких моделей для наглядности.

Модель	TAC 09CHSA/BR	TAC 07CHSA/BR	TAC 18CHSA/BR
Мощность (охлаждения/обогрева), Вт	2640/2780	2290/2290	5340/5720
Потребляемая мощность (охлаждение/обогрев), Вт	970/950	710/760	2800/2470
Обслуживает площадь до, кв. м.	20	16	50
Уровень шума внутреннего блока (max), Дба	36	34	48
Ориентировочная стоимость, руб.	10 000 – 12 000	9 000 – 10 000	17 000 – 18 000

Купить оборудование можно только в магазинах, торгующих бытовой техникой. Никаких специализированных центров продаж, сервисных, обслуживающих центров у компании нет. Это является одним из недостатков, так как консультировать вас скорее всего будет обычный широкопрофильный продавец-консультант, а не специалист в области климатической техники.

Коды ошибок кондиционеров Emerson

Коды ошибок кондиционеров Emerson позволяют быстро и точно определить проблему, которая возникла в работе устройства и устранить ее.

Вот некоторые типичные коды ошибок кондиционеров Emerson:

• E1 — проблема с датчиком температуры
• E2 — проблема с датчиком измерения внешней температуры
• E3 — проблема с датчиком давления
• E5 — проблема с внутренней платой управления
• E6 — проблема с коммуникацией между внутренней и наружной платами управления

При возникновении любого из этих кодов ошибок необходимо обратиться к инструкции по эксплуатации кондиционера Emerson, где указаны варианты решения проблемы.

Важно также отметить, что коды ошибок могут отличаться в зависимости от модели и года выпуска кондиционера Emerson

Новая линейка кондиционеров Liebert HPM

Технология быстроподключаемых вентиляторов совместно с использованием теплообменников большой площади, спиральных компрессоров и оптимизированных контуров охлаждения позволяет максимально повысить эффективность работы блока за счет снижения его энергопотребления. Этот эффект в дальнейшем может быть существенно усилен благодаря использованию Электронно-коммутируемых Вентиляторов (EC Fan), уменьшающих энергопотребление на 35%.

Мы подчеркиваем укомплектованность данной линейки кондиционеров: все модели имеются в версии Дисплейсмент (вытеснение) и конфигурации Константа.

Версии с нижней подачей охлажденного воздуха достигают наивысшего уровня эффективности (коэффициент EER на 20% выше, чем среднее по отрасли). В этом случае вентилятор располагается выше испарителя и оптимизирует поток через теплообменник. В версиях с нижней подачей также могут использоваться звукопоглощающие картриджи для дополнительного снижения шума до 5 дБА.

Новая линейка кондиционеров HPM Digital, оборудованных «Цифровым» Скролл-компрессором и электрическим расширительным вентилем, управляется благодаря точному отслеживанию соотношения между нагрузкой и холодопроизводительностью.

Новые кондиционеры Liebert HPM были спроектированы таким образом, чтобы площадь основания блоков была минимальной. Компактность блоков вполне наглядна для некоторых мощностей. Например:

Низкие уровни шума являются результатом специальной конструкции вентиляторов, оптимизации воздушного потока и использования двойных звукоизолирующих панелей

Такое внимание к элементам конструкции обеспечивает снижение эксплуатационных расходов, включая расходы на техническое обслуживание, за счет высокого уровня надежности и удобства дизайна с точки зрения обслуживания. Как пример, все основные элементы контура охлаждения (термостатические клапаны, смотровые стекла и фильтры-осушители жидкостной линии) сгруппированы вместе и легко доступны просто при открытии передней двери

Основные линейки кондиционеров и продукции

Особенность проектирования и производства подобной климатической техники заключается в точном расчете компонентов системы, максимальной автоматизации работы и простом обслуживании. Для решения этих задач компания разработала несколько линеек продукции, в которых каждый прецизионный кондиционер отвечает определенным требованиям.

Обзор климатического оборудования для серверных и телекоммуникационных помещений по моделям:

Помимо климатического оборудования в сборе компания изготавливает встроенные охладители, которые можно интегрировать в другие системы

Важно, чтобы установка кондиционера была выполнена согласно инструкции, соблюдались правила эксплуатации

У многих моделей предусмотрена функция подключения GSM модема для дистанционного управления и получения СМС оповещений о текущем состоянии системы.

Конструкция прецизионных кондиционеров Vertiv (Liebert)

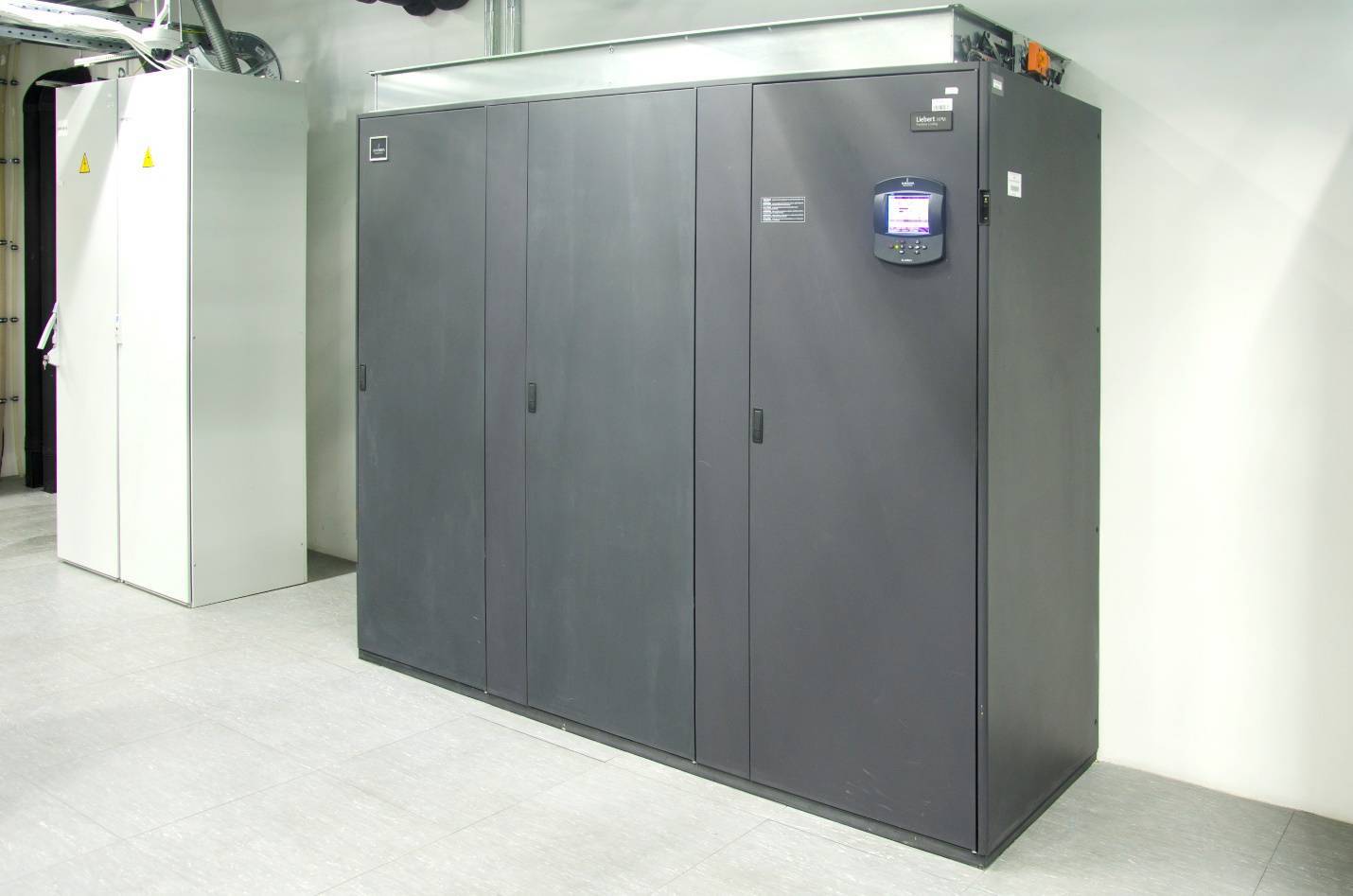

Конструктивно прецизионные кондиционеры Vertiv (Liebert) представляют собой блоки в виде шкафа воздушного типа. Умная система управления при помощи имеющихся вентиляторов нагнетает воздух в нужном направлении. Наличие дисплеев и возможности подключения к сети Ethernet так же расширяет возможности системы и облегчает труд в области управления и эксплуатации.

Шкафной кондиционер Liebert Hiross HPM оснащается различными вариантами системы охлаждения для инфраструктур любого типа:

• прямого расширения: оснащенные компрессорами Copeland Scroll (или Digital ScrollTM) с воздушным или водяным охлаждением конденсатора
• водяного охлаждения: применяемые с чиллерами Liebert Hiross HPC
• Dual Fluid (с двумя охлаждающими средами). В нормальном режиме система функционирует с водяным охлаждением, обеспечивая бесперебойный режим работы за счет резервных компрессоров, включающихся за несколько секунд в случае отказа централизованного блока
• Freecooling (свободное охлаждение): не потребляет энергию без необходимости.

Работая 365 дней в году шкафные прецизионные кондиционеры Vertiv Liebert HPM используют зимние температуры для охлаждения помещений без помощи компрессоров.

Функциональные схемы:A — с воздушным охлаждением с выносным конденсатором W — с водяным охлаждением конденсатора D — DualFluid с воздушным охлаждением конденсатора + охлажденная водаH — DualFluid с водяным охлаждением конденсатора + охлажденная водаF — со свободным охлаждением C — с использованием охлажденной воды.

АП Сервисный Центр – официальный сервисный партнер Vertiv (Emerson, Liebert) по сертифицированному запуску, ремонту и сервису прецизионных  кондиционеров.

Refrigerant Connections

6.0REFRIGERANT CONNECTIONS

! WARNING

Risk of explosive discharge from high-pressure refrigerant. Can cause injury or death. This unit contains fluids and/or gases under high pressure.

Relieve pressure before working with piping.

! WARNING

Risk of refrigerant system rupture or explosion from overpressurization. Can cause equipment damage, injury and death.

A pressure relief valve is required for compliance with the EU Pressure Equipment Directive and may be required for compliance with local codes. If a discharge pressure relief device is not provided with the condenser unit, the system installer must install one in the high side of the refrigerant circuit and rated for a maximum of:

•675psig (46.5bar) for water/glycol-cooled units

•700psig (48.3bar) for air-cooled units

A shutoff valve must not be installed between the compressor and the field-installed relief valve.

One or more additional pressure relief valves are required downstream of any and all field-installed isolation. Do not isolate any refrigerant circuits from overpressurization protection.

NOTICE

Risk of oil contamination with water. Can cause equipment damage.

The piping must not be open to the atmosphere for extended periods because the Liebert CRV requires POE (polyol ester) oil. POE oil absorbs water at a much faster rate when exposed to air than previously used oils. Because water is the enemy of a reliable refrigeration system, extreme care must be used when opening systems during installation or service. If water is absorbed into the POE oil, it will not be easily removed and will not be removed through the normal evacuation process. If the oil is too wet, it may require an oil change. POE oils also have a property that makes them act as a solvent in a refrigeration system. Maintaining system cleanliness is extremely important because the oil will tend to bring any foreign matter back to the compressor.

The Liebert CRV can be connected to a condenser through either the top or bottom of the unit. The unit is piped for connections at the top of the unit as shown in Figure 14, with provision for connection through the bottom of the unit.

Connecting through the bottom of the unit requires cutting the liquid and suction lines as shown in Figure 15. Cutting these lines disconnects the top connections from the rest of the refrigeration system.

Классификация кондиционеров Airwell

Наружный модуль климатической системы VRF

Деятельность компании можно условно разделить на два направления – изготовление бытовых кондиционеров и коммерческих (промышленных) моделей. Бренд один из первых создал уникальную систему по контролю микроклимата – кондиционирование винных погребов. Преимущества – надежность, большой ассортимент, экономичность работы.

Классификация кондиционеров Airwell по конструктивным и эксплуатационным особенностям:

Разница между бытовыми и моделями и для коммерческого использования заключается не только в функциональных возможностях, но и стоимостью обслуживания. Это нужно учитывать перед покупкой. Особой сложностью отличаются системы для винных погребов.

Liebert-HIROSS

Liebert-HIROSS – этому имени доверяют безопасность своих критических бизнес-процессов крупнейшие компании мира.

Liebert – безусловный технологический мировой лидер как в производстве систем бесперебойного питания и прецизионного кондиционирования для крупнейших Дата-Центров, так и в разработке инновационных решений для малого и среднего бизнеса. Продукция компании помогает не только повысить производительность обработки информации, но и эффективность использования информационных систем.

Системы электропитания и охлаждения от Liebert-HIROSS помогают потребителям достичь наивысших показателей возврата инвестиций и обеспечивают абсолютную надежность работы информационных и телекоммуникационных комплексов. Решения Liebert-HIROSS помогают компаниям решать задачи бесперебойной работы технологических систем, позволяют создавать надежную инфраструктуру для критически важных бизнес-процессов, при этом сокращая затраты времени и инвестиций в создание и расширение ИТ-инфраструктуры по мере роста бизнеса.

Как подразделение компании Emerson Network Power, Liebert предлагает гибкие, высокоэффективные и сверхнадежные решения для защиты и поддержки критических бизнес-процессов.

Описание прецизионных кондиционеров Emerson

Emerson Network Power –Уour Business-Critical Continuity Expert!Корпорация Emerson является одним из мировых лидеров по производству высокотехнологического оборудования и включает в себя 8 подразделений, поставляющих продукцию более чем 150 странам

Emerson Network Power — одно из подразде­лений корпорации Emerson в России, кото­рое осуществляет свой бизнес в области объ­единения технологических и инженерных достижений для обеспечения своим клиен­там новейших решений в области телеком­муникаций, информационных технологий, электроники, центров обработки данных. Компания Liebert HIROSS принадлежит под­разделению Emerson Network Power корпо­рации Emerson. Она производит и продает под маркой Liebert системы прецизионного кондиционирования воздуха (HPAC). Всесторонняя техническая поддержка и сер­вис гарантированы 24 часа в день, 365 дней в году, где бы не находился объект заказчи­ка. Первоклассное оборудование для удален­ной связи и мониторинга гарантирует важ­ные преимущества с точки зрения надежнос­ти и сокращения затрат на обслуживание.

Для приложений беспроводной телекомму­никации мы обеспечиваем управление мик­роклиматом узлов удаленного доступа.Наш ассортимент товара включает широкий на­бор конфигурируемых решений:

• наружная автономная монтируемая на сте­ну охлаждающая система для контейнеров, когда нет достаточного пространства внут­ри сайта;
• внутренняя автономная устанавливаемая на пол охлаждающая система, которая бо­рется с теплом, выделяемым электронным оборудованием вычислительных центров внутри зданий;

.Кондиционеры для объектов телекоммуникаций и связи

Liebert HIROSS HPW

Кондиционирование воздуха высокой эффективности

Блоки HPW компании Liebert HIROSS являются совершенной системой охлаждения, идеальной для контейнеров узлов удаленного доступа Мо­бильной Телекоммуникационной Сети.Это автономные моноблоки наружной установки, монтируемые на сте­ну с традиционной верхней или новаторской нижней подачей воздуха.

Прямое расширение — высокая эффективность в широких преде­лах условий окружающей среды благодаря особому дизайну по­верхности теплообменника.

Фрикулинг — большое сбереже­ние энергии, сочетая улучшенную систему с круглой заслонкой и концепцию нижнего распределе­ния воздуха.

Аварийный фрикулинг — с са­мым эффективным вентилято­ром = 48 В быстрого подключения для уменьшения влияния на энер­гопотребление сайта.

Модели кондиционера Emerson, Liebert HIROSS HPW 05S, 06S, 06M, 08M, 10M, 13M, 15M

• Нижний выдув (версия D)
• Верхний выдув (версия О)

Liebert HIROSS HilineКондиционирование воздуха высокой эффективности

Emerson Hiline PI — это семейство воздушных кондиционеров компактного типа с прямым механическим охлаждением и встроенным конденсатором воздушного охлаждения, предназначенных для внутренней установки, доступных в версиях с нижней и верхней подачей воздуха. Устанавливается там, где имеется минимум свободного пространства, компактность версии Emerson Slim решает все проблемы (в наличии модели 3 и 4 кВт с размерами корпуса 295/600/2000 ШхГхВ).

Инструкции к пульту управления и кондиционерам Uniflair

Обычно инструкция к кондиционерам идёт в комплекте с общей документацией на всю созданную систему охлаждения, либо даже является частью описания более общих обеспечительных систем.

Инструкция содержит рекомендации по эксплуатации и управлению как конкретным оборудованием, так и в связке его со всем комплексом систем. Говорить об отдельном устройстве при решении комплексных задач можно несколько условно. Такое оборудование рассматривается только в конкретике использования во всей технологической цепочке.

Работой кондиционера управляет микропроцессорная система. Для программирования режимов, контроля работы, индикации показаний и прочего используются дисплеи, выносной пульт для кондиционера, подключения к различным информационным сетям.

Water Connections

7.0WATER CONNECTIONS

Table 16 Water connection options

	Liebert CRV Option	Top Connections	Bottom Connections
	Condensate Pump	Available	Available
	and Humidifier
	Condensate Pump	Available	Available
	and No Humidifier
	No Condensate Pump	Not Available	Available
	and No Humidifier

Table 17 Volume of CRV internal water circuits

Model	Volume
CR020RW	4.8 liters, 1.27 gallons
CR035RW	5.7 liters, 1.51 gallons
CR040RC	17.6 liters, 4.65 gallons

7.1Water Connections—Supply Humidifier and Drain Water, All Models

Units with a condensate pump and humidifier are preset to be connected from the top. If floor connections are used, the water lines can be intercepted at the following points:

Figure 19 Water connection points, bottom entry

Condensate

Pump Drain

Humidifier Water Supply

•Condensate drain without pump:

•Use tubing rated to carry water up to 212°F (100°C) copper, PVC or flexible polythene tubing.

•Allow a 2% gradient toward the drain.

•Drain is trapped internally. Do not trap the drain external to the equipment.

•Fill the drain trap with water.

Инструкции к пульту управления и кондиционерам Emerson

Пульт управления

Пульт управления кондиционерами Emerson имеет несколько кнопок, каждая из которых выполняет определенную функцию. Вы можете изменять температуру, режим работы и скорость вентиляции при помощи пульта управления. Кнопка On/Off включает и выключает кондиционер. Кнопка Timer позволяет задать время автоматического выключения или включения. Функция Turbo ускоряет охлаждение комнаты. Кнопка Sleep регулирует скорость вентиляции в течение ночи.

Кондиционеры Emerson

Кондиционеры Emerson предназначены для быстрой и эффективной работы в любых условиях. Система самодиагностики позволяет быстро выявить ошибки и устранить их. Кондиционеры Emerson оснащены интерфейсом RS-485 и могут работать в сетях Modbus и BACnet. Множество настроек и огромный выбор функций позволяют настроить работу кондиционеров Emerson под определенные условия.

Коды ошибок

Emerson предоставляет подробную документацию по использованию и ремонту кондиционеров. В инструкции к кондиционерам содержится список всех ошибок, которые могут возникнуть в процессе работы. Коды ошибок включают в себя различные причины, начиная от проблем с электропитанием до неисправностей в компонентах.

Сравнение моделей

Emerson предлагает широкий выбор моделей кондиционеров. В зависимости от ваших потребностей, вы можете выбрать кондиционер с различными характеристиками. Некоторые модели имеют функцию инвертора, что позволяет сэкономить на электроэнергии. Другие модели оснащены специальной системой подавления шума, что делает их идеальным выбором для использования в спальнях и кабинетах.

Сравнение моделей кондиционеров Emerson

Модель	Характеристики	Цена
Emerson SL40R	Инвертор, специальная система подавления шума	от 35 000 руб.
Emerson CU12H0511	Точное поддержание заданной температуры	от 25 000 руб.
Emerson SUK11205	Инвертор, автоматическое включение после перебоев с электропитанием	от 30 000 руб.

Inspection and Unpacking

3.0INSPECTION AND UNPACKING

! WARNING

Risk of top-heavy unit falling over. Can cause equipment damage, personal injury and death.

Read all of the following instructions before attempting to move, lift or remove packaging from the Liebert CRV.

! CAUTION

Risk of sharp edges, splinters and exposed fasteners. Can cause personal injury.

Only properly trained and qualified personnel wearing appropriate safety headgear, gloves, shoes and glasses should attempt to move, lift or remove packaging from the Liebert CRV or prepare the unit for installation.

NOTICE

Risk of overhead interference. Can cause unit and/or building damage.

The unit may be too tall to fit through a doorway while on the skid. Measure the unit and doorway heights and refer to the installation plans prior to moving the unit to verify clearances.

NOTICE

Risk of improper storage. Can cause unit damage.

Keep the unit upright, indoors and protected from dampness, freezing temperatures and contact damage.

3.1Equipment Inspection

After the Liebert CRV unit arrives and before it is unpacked, verify that the delivered equipment matches the bill of lading. Examine the packaging for any signs of mishandling or damage. Inspect all items for damage, visible or concealed. Report any damage immediately to the carrier and file a damage claim. Send a copy of the claim to Emerson Network Power or your Emerson representative.

3.1.1Packing Material

All material used to package this unit is recyclable. Please save this material for future

use or dispose of it appropriately. R
