Как правильно установить кондиционер в квартире: инструкции по монтажу и подключению

Протяженность фреоновой магистрали

Пользователи климатической техники часто ведут споры о расстоянии от внешнего блока кондиционера до внутреннего, а затем экспериментируют с установкой. Их можно понять – иногда особенности интерьера или расположения комнат требуют увеличения длины трубопровода.

Но профессиональные монтажники точно знают, что самовольно увеличивать или уменьшать длину трубопровода нельзя. И действительно, отступление от требуемых параметров тут же сказывается на производительности кондиционера.

Выясним, какими должны быть нормы установки и почему нельзя их менять.

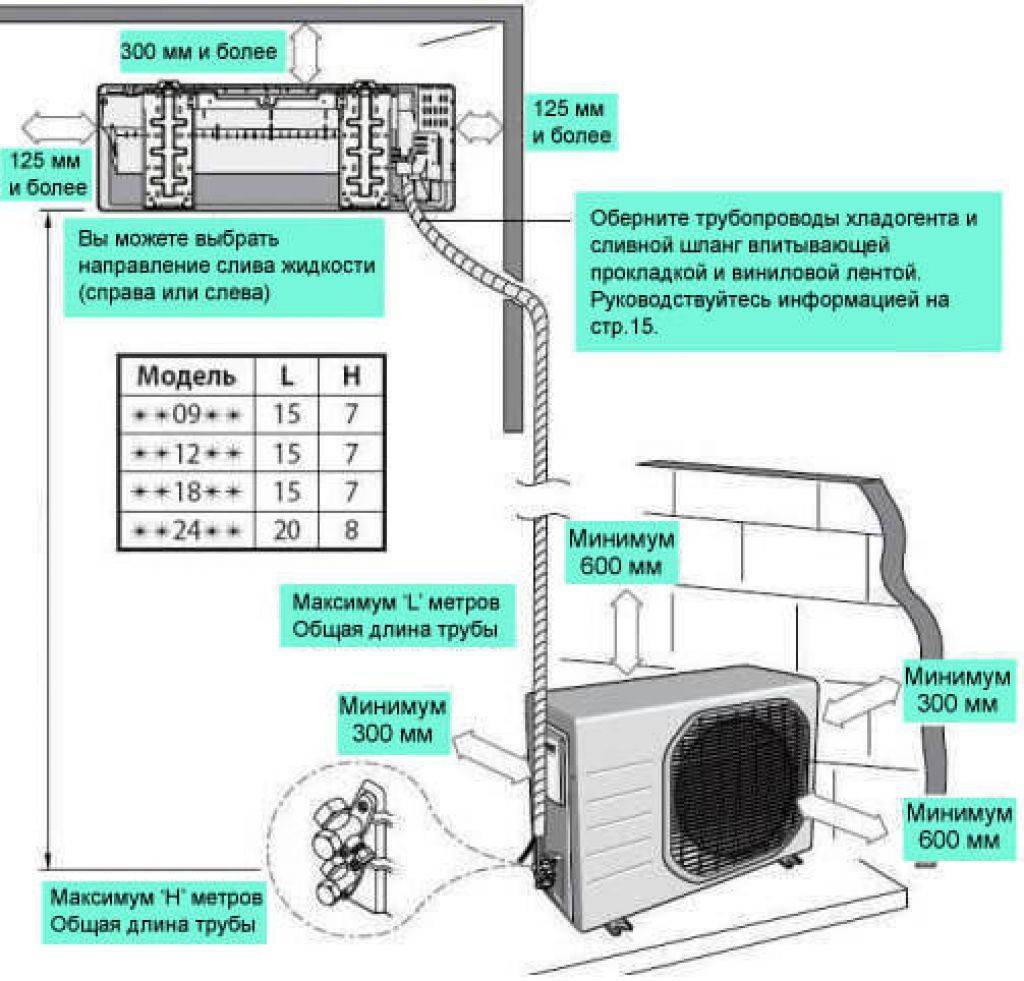

Нормы расстояния между блоками

Монтажные нормативы устанавливает производитель. Если вы возьмете инструкцию, то в разделе по установке найдете схемы и рабочие параметры, на которые нужно ориентироваться при монтаже.

Как правило, указывают максимальную длину магистрали, о минимальной ничего не говорится. Но в комплекте с блоками вы найдете медные трубки для их соединения – их ни в коем случае нельзя укорачивать.

Длина трубопровода зависит от модели.

Для бытовых сплит-систем с внутренним настенным блоком действуют следующие нормы:

• максимальное расстояние между блоками – 15 м или 20 м (реже – 10 м);
• минимальное расстояние между блоками – 3, 4, 5 м (по длине трубы в комплекте).

Точные данные указаны в технических документах к конкретной модели.

По параметрам, указанным в таблице, понятно, что при удлинении трассы требуется дополнительное заполнение контура фреоном.

Если сплит-система укомплектована 5-метровой трубой, укорачивать ее нельзя. Что делать, если расстояние между блоками всего 3 м, а трубка – 5 м? Нужно просто аккуратно смотать ее крупными кольцами, без сломов и перекручиваний, и оставшиеся 2 м спрятать в одном из блоков.

Слишком короткий трубопровод

Если производителями не указана минимальная длина фреоновой магистрали ни в одном из доступных источников (бумажной или электронной инструкции, видеоролике), ориентируйтесь на общепринятое значение – 3 м. Короче трассу делать нельзя.

Если вспомним, как происходит процесс перехода хладагента из одного состояния в другое, то поймем, что короткой трубы просто не хватит для полного преобразования вещества. Фреон, не успевший превратиться в газ в испарителе, в виде жидкости поступит в компрессор, чего допускать нельзя.

Последствия установки слишком короткого трубопровода бывают различными:

• поломка деталей кондиционера;
• переход вибраций от наружного модуля к настенному;
• нехарактерные для кондиционера шумы – бульканье фреона в трубопроводе.

Перечисленные неприятности можно устранить только увеличением длины трубопровода. Как видите, небольшой монтажный нюанс оказался очень важным.

Расстояние больше стандартного

Как вам уже известно, максимальная длина фреоновой магистрали ограничена 20 метрами. Это значение актуально для домашних моделей со средней производительностью 2,5-3 кВт. Но для полупромышленных агрегатов от 8-9 кВт используются другие границы – длина трубопровода увеличивается до 50 м.

Можно сделать вывод, что параметры расстояния между блоками сплит-систем напрямую связаны с такой технической характеристикой, как производительность.

Самое опасное, что может произойти при слишком длинном трубопроводе – снижение давления. Причем негативные последствия ожидают оба участка – газовый и жидкостный.

Если падает давление газа перед поступлением его в компрессор, то на выходе оно также становится более низким. В результате снижаются параметры температуры, происходит обмерзание.

Специальной функции подогрева магистрали не предусмотрено, поэтому компрессор из-за нагрузки перегревается и ломается. Особенности диагностики компрессора и способ его ремонта вы рассмотрели в статье: Как проложить трассу кондиционера: специфика устройства коммуникаций

Снижение давления на участке трубопровода с жидким фреоном приводит к тому, что растет доля газа. Большое содержание газа увеличивает скорость движения хладагента, что приводит к еще большему падению давления. В таких условиях нормальное функционирование кондиционера просто невозможно.

Но есть один выход: чтобы снизить потери давления в магистрали, увеличивают диаметр медной трубы. Для этого используют формулу:

Профессиональные монтажники советуют увеличивать длину фреоновой магистрали только на горизонтальных участках.

Чтобы не обращаться к сложным вычислениям, рекомендуют увеличить диаметр трубы для газа (она чуть толще) на 1 размер: то есть 3/8 заменить на 1/2, 1/2- на 5/8 и т.д.

И обычный монтаж кондиционера, и замену труб не рекомендуем выполнять самостоятельно. Опытные специалисты лучше знают, как поступить в сложных случаях и избежать возникновения неполадок.

Инструкция

Как установить кондиционер самостоятельно поэтапно рассмотрим далее.

Как крепится часть системы на улице

Важно понимать, что учитывая наличие компрессора, вес данного элемента не менее двух десятков килограмм. По правилам, установку внешнего блока кондиционера лучше выполнять с помощником

Пошаговая инструкция:

1. Уровнем разметьте помещение.
2. Сделайте необходимые отверстия, применяя перфоратор.
3. Вкрутите в полученные отверстия анкеры.
4. Закрепите кронштейны, применяя гайки.
5. Уложите слой резины, чтобы снизить вибрации на лапки внешнего модуля.
6. Проверьте надежность крепления, и навесьте наружный модуль.

Внутреннеблочный монтаж

Выполняется так:

1. Замерьте устройство.
2. Разместите стальную раму для монтажа по горизонтали стены, и проверьте уровнем.
3. Поставьте точки, где будут находиться крепежи.
4. Сделайте дырки, применяя перфоратор.
5. Зафиксируйте дюбеля из пластика, применяя молоток.
6. Сложите монтажную панель к стенке, и зафиксируйте ее саморезами.
7. Подвесьте фен на пластину, и проверьте горизонтальность.

Как подключить электропроводку

Монтаж внутреннего блока включает прокладку отдельной проводки, диаметром около 1,5 мм2. Также потребуется автомат отключения. После укладки проводки ее нужно подключить к щитку. Для этого соедините нулевой провод с желто-зеленым. Чтобы узнать, где «+» и «-», воспользуйтесь индикатором.

После воспользуйтесь многожильными проводами с изоляцией, чтобы скрепить клеммы нескольких блоков. Пропустите провода сквозь дырки в стене.

Как проложить трубы

Разрежьте трубы из меди, оставляя запас 50 см, чтобы можно было сделать изгибы. Выгибание легче проводить специальными инструментами. Это позволят предотвратить вмятины и растрескивания. На трубы наденьте теплоизоляционный материал. Поверх — резьбовые фланцы. Следите за тем, чтобы резьба была на конце трубы.

Далее можно приступать к развальцовке труб. Работа должна быть аккуратной, чтобы избежать трещин и канавок. Гайка должна легко фиксироваться на вальцовке. Затягивать ее нужно специальным ключом. После этого нужно соединить трубопровод и штуцеры, на которых закручиваются фланцы. Следите за плотностью соединения, чтобы жидкость не вытекала. После к сточному патрубку присоедините пластиковую трубу с корпусом из арматуры. Дренажный элемент отведите от стенки подальше.

Следующий этап – заведение трубы в отверстие. Далее нужно все выровнять, и закрепить с наружной стороны стены, применяя хомуты. Вблизи присоедините кабель проводки, и подключите трубопровод к наружному блоку. Для герметизации щели потребуется силикон или строительная пена, которой вы заполните отверстие.

Вакуумирование системы

Этот этап монтажа позволяет удалить пыль и влагу из сплит-системы.

Вакуумирование заключается в применении вакуумного насоса, который присоединяется в системе. Откачка воздуха должна длиться не менее 60 минут.

Тестирование

Заполнение аппарата осуществляется баллоном, внутри которого содержится охладительный агент. Его нужно подключать, применяя манометр с переходником. Давление должно быть таким, как прописано в инструкции. Электрические провода соедините с клеммами, соблюдая правила нулей и нейтрали. Фазные провода крепятся по оттенкам. Если у вас кондиционер с хладоном, не следует заполнять его фреоном. Сплит-системы с фреоном не должны заполняться хладоном.

Тестирование кондиционера осуществляется по такому принципу:

1. Запустите автомат разъединения.
2. Кондиционер перейдет на стадию тестирования автоматически. Также можно запустить активацию пультом, если он поставляется в комплекте.
3. Если в конце тестирования поступает воздух, включите положение «жалюзи».
4. Выполните тепловую экранировку, применяя тонкий алюминий. Так вы сможете сэкономить не менее 2% электричества.
5. Жгуты и патрубки дренажа обмотайте изолентой, которая влагоустойчивая.
6. Тщательно заделайте отверстия.

Этапы монтажа двухблочной системы

Чтобы система работала без проблем, нужно правильно выполнить все этапы монтажа.

1. Монтаж начинайте с разметки под монтажную панель внутреннего блока сплит-системы. К намеченному условному прямоугольнику — месту посадки внутреннего блока, нужно приложить монтажную планку или монтажную панель, выровнять их с помощью уровня и наметить места сверления. После этого следует сверлом Ø 8 мм высверлить отверстия глубиной не менее 32 мм, забить в них дюбели, приложить к стене монтажную панель, снова проверить правильность монтажа уровнем и закрепить металлическую основу саморезами с пресс-шайбой.

Длина бура берется в зависимости от толщины стен, диаметр бура (~ 45 мм) должен соответствовать сечению для прохода коммуникаций. Просверлите отверстие и вставьте гибкую трубку для защиты стен и трубок.

3. Далее позаботьтесь о страховочных ремнях: работа переходит на наружную стену. Нужно закрепить кронштейны для установки наружного блока. Для этого нанесите разметку под крепления и высверлите отверстия для болтов длиной не менее 100 мм с дюбелем под сверло Ø 12 мм. Приложите кронштейны к месту монтажа и закрепите их болтами.

Установив наружный блок на кронштейны, зафиксируйте его при помощи болтов Ø 8–10 мм с гайкой и шайбой.

4. Замерьте длину фреоновой магистрали. Для этого прикладываем рулетку к внутреннему блоку и пропускаем её через образованный канал коммуникаций к месту подсоединения на внешнем блоке, оставляя запас не менее 10 см. Отрежьте труборезом медную трубку необходимой длины, обработайте её от заусенцев римером, установите конусную гайку и завальцуйте на самом крае.

Края трубок до самого соединения должны быть заглушены изолентой.

5. Отщёлкнув переднюю крышку внутреннего блока кондиционера, открутите заглушку для подключения кабеля, соединяющего внутренний и наружный блоки. Подав кабель через монтажное отверстие, подключите провода к индивидуальным клеммам по схеме, которая изображена рядом с клеммной коробкой (или в паспорте кондиционера). Соберите всё в обратной последовательности.

Внимание! Внутрь не должны попадать пыль и грязь: это может спровоцировать замыкание и возгорание

Обмотайте магистраль, используя виниловую изоляцию.

Проведите объединённую магистраль сквозь отверстие в стене. Старайтесь не слишком сильно и не слишком часто изгибать трубки. Под соединительной трассой прокладывается дренажная трубка таким образом, чтобы не было застоя конденсата или обратного тока — направление «только вниз». Установите внутренний блок на монтажную панель на стене. Убедитесь, что блок прочно и надёжно сел на крепление и выставлен строго горизонтально.

Аналогично подключите магистраль и электрический кабель к наружному блоку кондиционера.

7. Используя вакуум-насос, произведите заполнение фреоновой магистрали в течение 15 минут. Для этого соедините гибким шлангом сервисный насос с вакуум-насосом с помощью четырёхходового клапана, с которого нужно снять крышку.

При достижении заданных значений разрежения отключите вакуум-насос, откройте на 1/4 клапан на 10 с и проверьте трассу на герметичность с помощью мыльного раствора в местах соединений. Отсоедините шланг вакуум-насоса от системы.

Если длина магистрали превышает 7 м, придётся выполнить дозаполнение контура фреоном.

Внимание! Убедитесь, что все элементы соединены надёжно, иначе возможна утечка жидкости!

8. Изолируйте все коммуникации на улице виниловой лентой, закрепив пластиковыми хомутами. Используя шестигранный ключ, откройте сервисные краны на наружном блоке кондиционера и запустите фреон в магистраль. Установите крышку наружного блока кондиционера, закрепив её винтами. Выровняйте с уклоном вниз дренажную трубку и закрепите её к кронштейну с помощью пластиковых хомутов.

Внимание! В реверсивных моделях дренажный патрубок вставляется в наружный блок через отверстие в нижней панели, после чего подключается к линии отвода конденсата

Заделайте отверстие в стене, зафиксируйте и закройте все коммуникации в помещении и на улице декоративным коробом и включите кондиционер в розетку. Проверьте, как работает пульт, прислушайтесь к шумам. Если всё нормально — вы установили свой кондиционер.

рмнт.ру

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

• расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
• расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
• расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

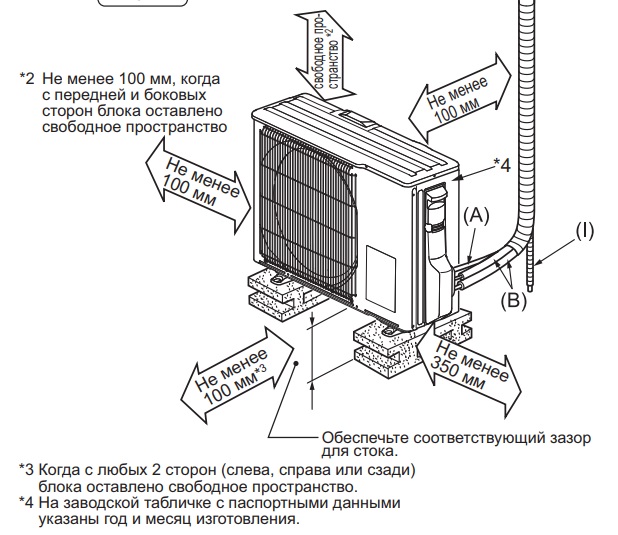

Для установки внешнего блока требуется соблюдение следующих параметров:

• расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
• соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
• устанавливать на расстоянии не менее 1 метра от газовых труб;
• обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Эффективность кондиционера

Насколько оборудование станет работать эффективно, и как много будет затрачиваться электроэнергии, — это зависит от конкретных условий эксплуатации.

Условие первое. Предположим, что рядом с кондиционером устанавливается обогревательное устройство. Тогда компрессор:

• станет работать практически непрерывно;
• будет расходовать много энергии;
• вскорости выйдет со строя.

Условие второе. Снизить работоспособность кондиционера и даже вывести его со строя способна обычная пыль, что проникла внутрь системы. Так что следует с регулярной периодичностью и достаточно тщательно проводить влажную уборку.

Условие третье. Непозволительно выставлять на поверхность блока какие-либо предметы.

Условие четвертое. Не следует накрывать кондиционер.

Условие пятое. Испарение хладагента удастся исключить, если, осуществляя монтаж системы, тщательно герметизировать любые соединения и стыки.

Условие шестое. Наружный блок должен располагаться ниже внутреннего. Нужно для его установки выбирать на наружной стороне стены наиболее прохладную зону. К примеру, вечную тень может образовывать свес крыши.

Если все перечисленные выше условия установки кондиционера будут соблюдаться, тогда система станет работать бесперебойно, создавая в помещениях желанный комфорт.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

• расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
• расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
• расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

• расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
• соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
• устанавливать на расстоянии не менее 1 метра от газовых труб;
• обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Типичные ошибки в установке кондиционера

Несоблюдение требований монтажа является частой причиной сбоев в работе сплит-систем и необоснованного увеличения счетов за электричество. Приведем перечень популярных недочетов.

№1. Монтаж в неподходящем месте. Требования к размещению сплит-блоков были рассмотрены выше. Неопытные мастера допускают стандартные ошибки: установка над отопительным прибором или в зоне прямого воздействия солнечных лучей.

№2. Некачественная вальцовка.

Наличие шероховатостей, борозд и заусенцев препятствует нормальной циркуляции фреона и ухудшает плотность прилегания к штуцерам. В результате может наблюдаться утечка фреона (+)

№3. Несоответствие объема хладагента длине трассы. Количество фреона прямо пропорционально метражу контура. Если магистраль увеличили/уменьшили, а его объем не откорректировали, то кондиционер работает неправильно, а со временем выходит из строя.

№4. Отсутствие термоизоляции. Отверстие в стене для прокладки магистрали необходимо заполнять пеной. Если этого не сделать, то перепады температур спровоцируют появление конденсата – оседание влаги на бетоне приведет к образованию грибка.

№5. Заломы медных трубок.

В местах перегибов пропускная способность снижена. Как следствие – возрастает нагрузка на компрессор, и прибор вырабатывает положенный ресурс раньше срока

№6. Ненадежное соединение кабелей. Ошибки в обустройстве электропроводки чреваты не только поломкой климатического оборудования, но и возгоранием или ударом тока.

№7. Применение некачественных материалов. Непрочные кронштейны могут не справиться с возложенной нагрузкой, особенно зимой при скоплении на сплит-блоке снега. Предупредительные меры: выбор надежной опоры и установка над уличным блоком защитного козырька.
