Монтаж системы пожарной вентиляции дымоудаления

Противодымная защита подземных сооружений, тоннелей и шахт

Особое внимание необходимо уделить требованиям к огнестойкости вентиляторов, применяемых в метрополитенах. Она должна составлять не менее 1 часа при температуре 250ºС. В зарубежных метрополитенах для основного (главного) проветривания тоннелей и станций используется поршневой эффект от движения поездов, и допускается установка облегченных специальных вентиляторов дымоудаления, работа которых активируется автоматически в случае пожара

Таким образом, эти вентиляторы обеспечивают функцию аварийного дымоудаления, после чего подлежат обязательной замене. В метрополитенах стран СНГ функция дымоудаления обычно возлагается на шахтные вентиляторы главного проветривания, обеспечивающие основное проветривание тоннелей и станций. Применение легких вентиляторов дымоудаления в условиях отечественных метрополитенов возможно только в том случае, если главное проветривание обеспечено постоянной работой шахтных вентиляторов. Не допускается использование вентиляторов дымоудаления для главного проветривания тоннелей и станций, поскольку они не рассчитаны на длительную работу и в случае пожара могут моментально выйти из строя

В зарубежных метрополитенах для основного (главного) проветривания тоннелей и станций используется поршневой эффект от движения поездов, и допускается установка облегченных специальных вентиляторов дымоудаления, работа которых активируется автоматически в случае пожара. Таким образом, эти вентиляторы обеспечивают функцию аварийного дымоудаления, после чего подлежат обязательной замене. В метрополитенах стран СНГ функция дымоудаления обычно возлагается на шахтные вентиляторы главного проветривания, обеспечивающие основное проветривание тоннелей и станций. Применение легких вентиляторов дымоудаления в условиях отечественных метрополитенов возможно только в том случае, если главное проветривание обеспечено постоянной работой шахтных вентиляторов. Не допускается использование вентиляторов дымоудаления для главного проветривания тоннелей и станций, поскольку они не рассчитаны на длительную работу и в случае пожара могут моментально выйти из строя.

Сбои в работе данных систем при возникновении пожара приводят к неминуемой гибели людей, находящихся в нём, а также к серьёзным осложнениям в проведении аварийноспасательных работ, связанных с эвакуацией людей и тушением пожара.

Проблемы управления клапанами при различных способах реализации.

Проблемы управления клапанами со шкафов.

Контроль и диспетчеризация. Недостатки шкафа “ВЕЗА ШСАУ ВПД-4П1-3К2” в том, что нет контроля целостности линий и нет совокупного выходного сигнала о том, что все клапана закрыты. Все это требует дополнительных элементов шкафа, что ведет к усложнению схемы и удорожанию.

Контроля целостности линий управления клапанами не видел ни у одного шкафа с релейной логикой. Другое дело – шкаф из блоков.

Дистанционное и ручное (в местах установки) управление. С небольшой натяжкой можно считать, что у шкафа “ВЕЗА ШСАУ ВПД-4П1-3К2” есть способ осуществить дистанционное ручное управление при помощи клемм для подключения пульта дистанционного управления ПДУ.

Но как осуществить ручное управление в местах установки клапанов, которые подключены к шкафу управления? Тогда нужно постоянное присутствие и нуля и фазы в месте подключения клапана, что влечет за собой необходимость применения 6-ти проводного кабеля для реверсивных клапанов (0, фаза, сигнал “открыт”, сигнал “закрыт”, сигнал на открытие, сигнал на закрытие).

Шкаф “ВЕЗА ШСАУ ВПД-4П1-3К2” для подключения клапанов требует именно 6-ти проводной кабель, хотя, казалось бы, можно было бы обойтись и 5-ти проводным, используя общий 0.

Если клапана управляются при помощи шкафов управления, то на панели шкафа управления может быть кнопка опробования каждого клапана – вероятно эти кнопки прокатят в качестве местного ручного управления.

Сигналы состояния клапанов. Самая большая проблема такого способа вообще – необходимость привести сигнал состояния заслонки клапана. Это сигналы силовой логики, поэтому нужны силовые кабеля.

Например, в приведенном выше шкафу, в следствии того что общим для управления клапана есть 0, а общим для контроля клапана есть фаза, то к каждому клапану необходимо протянуть кабель с 6-ю проводниками. Огнестойкий силовой кабель с 6-ю проводами – это дорогой кабель В схеме для подсоединения клапана вообще предусмотрено 7 клемм, хотя две из них можно объединить.

Более удачные схемы шкафов требуют проводки 5-ти проводного кабеля.

Даже если управление клапанов может осуществляться одним кабелем, идущим от шкафа по всем клапанам (что возможно только для ОЗК), а клапана подключаться в цепь параллельно – все равно сигналы состояния должны быть индивидуально собраны от каждого клапана.

Проблемы управления клапанами с использованием модулей.

Если требуется блокировка запуска противодымного вентилятора пока не открыт хотя бы один (или все) клапан соответствующей противопожарной вентиляционной системы – то эта задача ложиться на сценарии, выполняемые в контроллере АПС.

В качестве примера зависимой работы – сценарии Рубеж Firesec 3 управления противопожарным вентилятором и клапаном.

Пусконаладочные работы сложнее. Система оказывается должна быть проще в монтаже и дешевле (что не факт), но непременно будет сложнее в настройке.

К примеру, вот инструкция по настройке блока С2000-СП4.

Оказалось, что подружить приводы клапанов и модули управления нелегко. У дешевых приводов (а для ОЗК будут установлены именно дешевые приводы) что-то не так с сопротивлением обмотки. Необходимо подбирать дополнительные сопротивления и конденсаторы в силовую цепь управления приводами, чтобы модуль управления все время не ругался на обрыв или КЗ линии управления.

Производитель С2000-СП4 предлагает такие решения:

Но в итоге на объектах можно увидеть такую картину:

Резистор нагревается до температуры плавления пластика.

Более того, оказалось что клапаны бывают “вырубленные топором”, что не позволяет корректно настроить работу концевых датчиков хода. Если шлейф, при невозможности настройки, можно обмануть, то модуль ругается и глючит.

Поэтому сам стараюсь избегать модулей управления клапанами для огнезадерживающих клапанов. А вот с дымоудалением и подпором воздуха ничего не поделаешь – тут только модули. Если конечно на объекте не запроектированы шкафы с релейной логикой.

Совмещенные шкафы управления и вентилятором и клапанами.

В приведенных выше примерах шкафов управления отсутствует канал управления клапаном — только одним вентилятором.

Рассматривая варианты использования противопожарных клапанов в статье «Как управлять и контролировать противопожарные клапана» я сделал вывод, что лучше и дешевле реверсивными клапанами дымоудаления и подпора воздуха управлять при помощи адресных устройств.

Возможно я сделал слишком категоричное заявления и не стоит списывать совсем совмещенные шкафы управления.

Существуют интересные и по функционалу и по ценам комплексные устройства, управляющие одновременно и вентиляторами, и клапанами и даже калориферами зон МГН.

Использовать такие шкафы управления имеет смысл, если система противодымной вентиляции имеет 1-3 клапана КПВ или КДУ.

Рассмотрим варианты совмещенных шкафов управления.

Рассматриваемые ниже шкафы конечно же имеют и исполнение для управления только вентиляторами для применения в блочно-модульных адресных системах — такое же исполнение, как и у рассмотренных выше шкафов.

Кластер автоматики.

ШУВ+1 380В от 16 до 32А (IP31+клапан) 19140₽.

Шкаф управления вентиляторами противодымной защиты серии ШУ типа «ШУВ+» Инструкция по эксплуатации ШУВRTU.pdf.

Чтобы понять прелесть этого шкафа достаточно взглянуть на схему из паспорта:

Ему бы еще быть адресным

Абовян Технолоджи.

ШУ-ДУ-32 (11 кВт) 19850₽.

Шкаф управления вентилятором и одним клапаном.

Построен на основе функциональных блоков. За каждый элемент функционала шкафа отвечает стандартный блок. Это упрощает компоновку шкафа.

Блок релейной логики BU-SHU-DU, отвечает за получение команд от системы ППУ (прибора пожарного управления) и УДП (устройства дистанционного управления), а также за диспечеризацию шкафа.

Блок релейной логики BKL, отвечает за определение неисправности подключенного электродвигателя.

Блок релейной логики BU-K, отвечает за управление одним дымовым клапаном.

ТДС Прибор.

ШУПВ1/1-XX-Х-ХХ-XX — шкафы управления вентилятором дымоудаления или подпора воздуха и одним клапаном предназначены для контроля управления асинхронными электродвигателями и приводами электромагнитных, электромеханических и реверсивных клапанов.

Стоит 28960р.

Смущает только то, что по цитате из паспорта нет контроля линий управления приводом клапана:

Но сертификат соответствия есть.

Грантор.

Этот шкаф нам не интересен ввиду цены 57864р.

Приводится как пример того, что подобных шкафов на самом деле много, но их цена может быть такой, что уж лучше использовать просто шкафы, родные для системы пожарной сигнализации.

А управление клапанами осуществлять одним из трех возможных способов.

Производственная компания Резервная Линия.

Производит различные шкафы управления пожарной автоматикой.

Судя из прайс-листа цена на шкаф, соответствующий пожарным нормам, начинается от 12528р — этот шкаф управляет только вентилятором.

Шкаф имеет сертификат соответствия федеральному закону № ФЗ-123.

Управление клапанами основано на блоках релейной логики БРЛ:

И насколько я понял можно заказывать шкаф управления противопожарным вентилятором, укомплектованный блоками релейной логики для дополнительного управления еще и клапанами.

Стоимость монтажных работ и дополнительные услуги

Какая стоимость монтажных работ?

Стоимость рассчитывается исходя из типа объекта, площади помещения, нормы воздухообмена, используемого оборудования, а также общего уровня сложности монтажных работ и необходимости привлечения промышленных альпинистов и спецтехники.

Цены на монтаж дымоудаления под ключ стартуют от 15 000 рублей за м². В стоимость входит проектирование и комплекс монтажных и пуско-наладочных работ.

Цены на монтажные работы начинаются от 500 рублей за м². Узнать точные расценки вы можете в нашем прайс-листе.

Для точного расчета стоимости монтажа системы дымоудаления свяжитесь с нашим проектным менеджером, он проконсультирует по всем вопросам, согласует выезд инженера и предоставит развернутое КП в течение 72 часов после получения всех исходных данных.

Какие сроки монтажа?

Согласование монтажных схем и составление графика работ занимает около 2 дней.

Сроки выполнения монтажных работ зависят от сложности объекта, например, для среднего цеха, срок монтажа может занимать от 3 недели до 3 месяцев.

Пусконаладочные работы и настройка автоматики в среднем занимают от 12 до 24 часов.

Какой порядок выполнения работ?

После выезда инженера и получения всех исходных данных, мы разработаем проект системы дымоудаления с учетом типа объекта, площади помещения, норм воздухообмена в соответствии с нормативной документацией и техническим заданием. Согласуем стоимость и сроки проведения работ.

Предоставим производительное оборудование и расходные материалы по выгодным ценам и произведем монтаж воздуховодов, приточных и вытяжных установок, щитов управления, вентиляторов и клапанов дымоудаления в оговоренные сроки.

Проведем огнезащитную обработку воздуховодов и установим систему автоматики, которая обеспечит бесперебойную работу системы дымоудаления и противодымной вентиляции, произведем пуско-наладочные работы и протестируем систему.

По завершению всех работ вынесем мусор и произведем уборку помещения.

Выдадим заказчику необходимую документацию:

• Паспорта производителей.
• Инструкцию по пользованию оборудованием.
• Исполнительные схемы.
• Сертификаты.
• Акты испытаний.

Какие есть дополнительные услуги?

• Проверить вашего подрядчика. Если вы столкнулись с недобросовестным подрядчиком или просто не уверены в качестве оказанной услуги, то мы бесплатно проверим проект.
• Проверить и исправить готовый проект. Поможем доработать и внести корректировки в проекты, разработанные предыдущими подрядчиками, пройти проверки контролирующих инстанций.
• Провести аудит установленной системы дымоудаления. Произведем замеры, испытания, найдем и устраним сбои и неисправности.
• Модернизировать систему дымоудаления. Внедрим системы автоматизации и облегчим управление и контроль над работой противодымных систем, устраним возможные сбои в работе и минимизируем влияние человеческого фактора.
• Регулярное техническое обслуживание. Поддержим работоспособность, увеличим ресурс работы оборудования, обеспечим сопровождение во время проверок.
• Выполнить чистку и дезинфекцию системы. Для чистки и дезинфекции будем использовать безопасные препараты и современное оборудование, соответствующее всем требованиям.
• А также организовать консультацию с руководителем монтажно-сервисного отдела или руководителем проектного отдела

Что такое противопожарная вентиляция

Коммуникации современных строений призваны не только, улучшать комфорт и удобство проживания, но и гарантировать максимальную безопасность находящихся внутри строения людей. Один из важнейших элементов общей системы жизнеобеспечения это противопожарная вентиляция. Все значимые федеральные  объекты оснащаются подобными устройствами. При строительстве высотных зданий система проектируется в обязательном порядке. Оснащаются ей подземные объекты, тоннели и здания большой пропускной способности.

Печальный опыт трагедий показывает, что отсутствие  противопожарной вентиляции приводит к многочисленным жертвам не столько от высокой температуры, сколько от отравления угарным газом и продуктами горения. Сегодня быт перенасыщен предметами из пластика и полимеров. Имея великолепные пользовательские качества, они при горении выделяют крайне токсичные и опасные вещества, парализующие жизненно важные системы организма. Комплекс противопожарной вентиляции может существенно отличаться от стандартной конфигурации, поскольку функции, который он выполняет, существенно отличается от обычных систем. Целями монтажа установки являются:

• Блокирование источника огня;
• Подача свежего воздуха по маршруту эвакуации людей;
• Отвод тепла с целью сохранения конструкции здания;
• Удаление дыма для безопасного вывода людей и работ специальных служб пожаротушения.

Расчетные, проектно-сметные работы выполняют специалисты, наделенные соответствующими полномочиями. В работе используются рекомендации, требования законодательства и отраслевые нормы. Организация противопожарной системы при частной застройке выполняется владельцами недвижимости, однако, для гарантий максимальной безопасности жилья консультации со специалистами позволят избежать характерных ошибок при выборе конфигурации и материалов для монтажа конструкции.

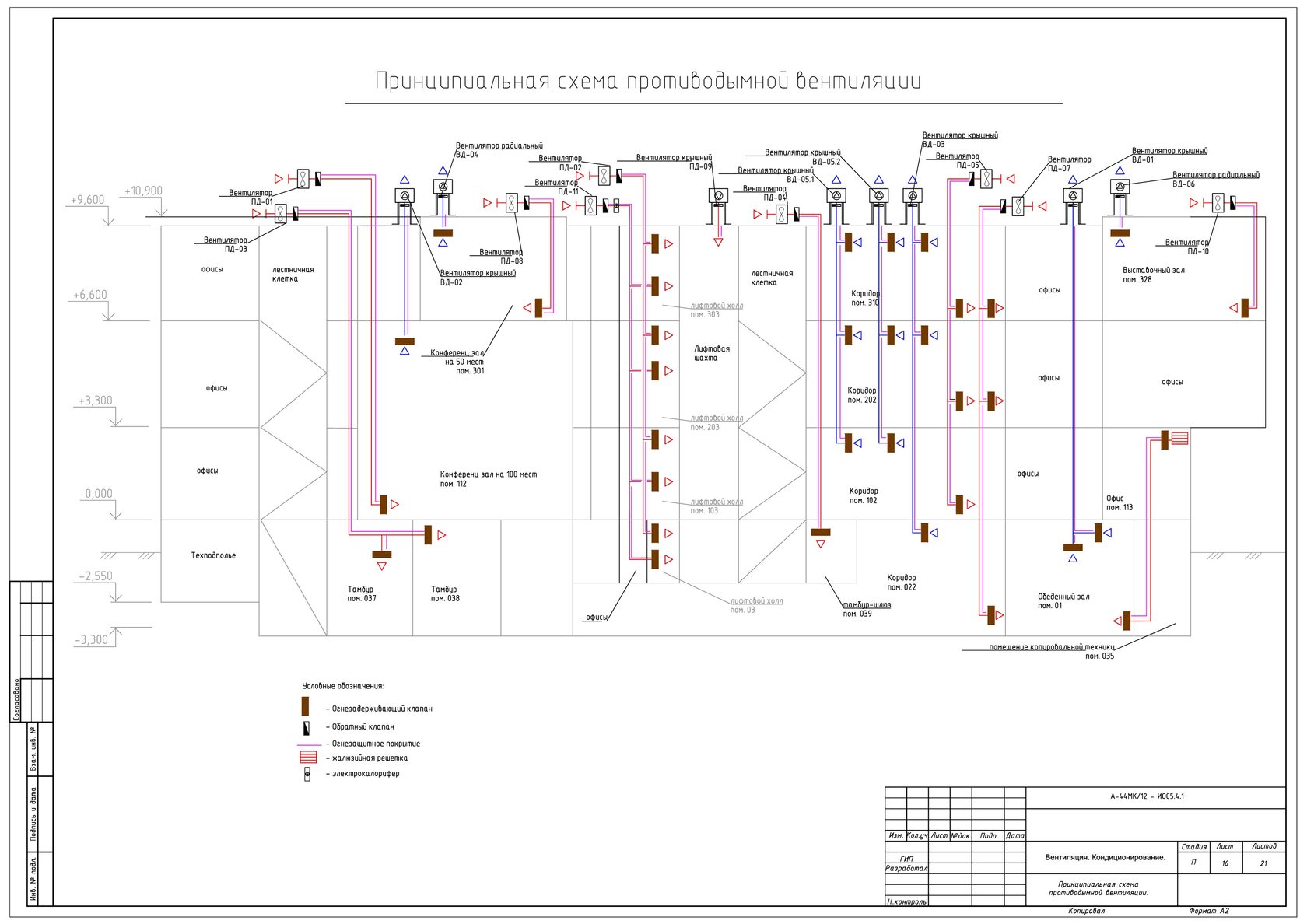

Противодымная вентиляция: особенности проектирования, ключевые требования

Основными функциями системы дымоудаления: снижение количества дыма и влияния продуктов горения на материалы, технику; обеспечение помещения с непрерывным циклом работы (круглосуточно) свежим воздухом; в качестве вспомогательного средства во время тушения пожара.

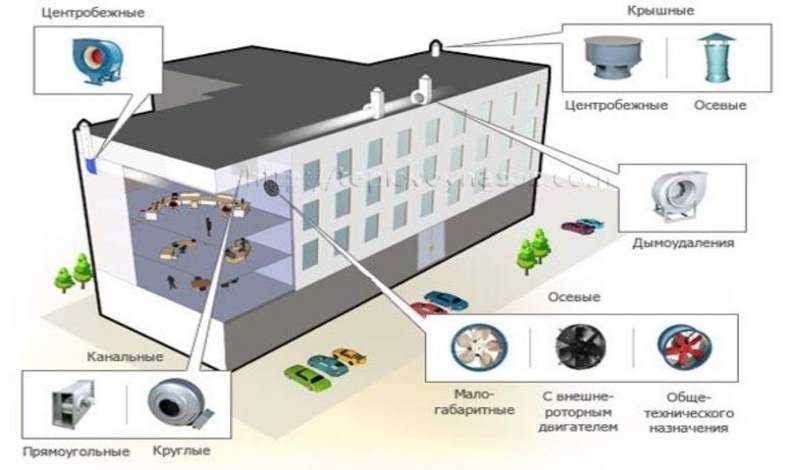

Оборудование для противодымной вентиляции

Чтобы обеспечить полноценное функционирование вентиляционной системы требуются:

— воздуховоды: специализированные вентиляционные каналы с высокой огнеупорностью класса EI 30 или EI 150. Для выбора подходящего воздуховода стоит обратиться к профессионалу, способному рассчитать параметры вентиляционной системы;

— решетки приемных отверстий: необходимы для обеспечения доступа свежего воздуха. Не стоит устанавливать в местах, где очень пыльно, есть доступ к выбросам газа или системам с выводом продуктов горения, так как все это может попадать в здание через приемное отверстие;

— клапан: термостойкий и огнеупорный корпус с подвижной заслонкой и приводом управления. Существуют противодымные (открывается в задымленном помещении для вывода дыма), противопожарные (в нормальном состоянии открыт, а при пожаре закрывается, чтобы не распространился огонь), нормально-закрытые (открываются полностью при сигнале пожара) и клапан двойного действия (применим в комбинированных системах).

— датчики, оповещающие о пожаре;

Виды

В настоящее время предусмотрены три типа дымоудаляющих систем: приточная, вытяжная, комбинированная. Рассмотрим их подробнее.

Приточная противодымная вентиляция – позволяет обеспечить комнату дополнительным потоком воздуха для разбавления дыма и продуктов горения и их вытеснения через всевозможные щели и проемы. Это дает время, чтобы успешно эвакуировать людей. В основном располагаются по пути эвакуации: коридоры, лестничные клетки, шахты лифта, тамбуры.

Комбинированная противодымная вентиляционная система – максимально эффективная система с комплексным действием: содержит в своей конструкции и вытяжную и приточную линии, которые работают параллельно. Возможно как автоматическое, так и ручное управление. Подобная система более затратная при монтаже, но направлена на качественный результат.

Монтаж СДУ с блоком управления, датчиками сигнализации и автоматическим запуском системы дымоудаления и пожаротушения

Монтаж воздуховода дымоудаления всегда сопровождается установкой панели – блока управления: важной компонентой СДУ любого вида и конструкции. Блок управления подключается к системе пожарного реагирования и сигнализации, в некоторых случаях также – к самим датчикам

Принцип работы блока управления заключается в подаче на него сигнала тревоги о возгорании или задымлении, при получении которого панель моментально включает систему дымоудаления объекта. Автоматическая система дымоудаления, обслуживание и особенности монтажа которой не отличаются большой сложностью при профессиональном подходе, при срабатывании сигнализации осуществляет открывание люков и контролирует функционирование вентиляторов. Автоматика системы также может быть укомплектована функциями открытия дверей и окон при возгорании, пожаре и задымлении.

Еще одним элементом аварийной системы дымоудаления и пожарной безопасности может выступать специальная автоматика, которая при срабатывании сигнализации сама откроет все двери и окна здания. Такая комплектующая наиболее часто используется в зданиях, имеющих высокий уровень остекления, из-за которых проведение дымовых и вентиляционных шахт затруднено, либо вовсе невозможно.

Когда нужно дымоудаление?

Строительные нормы предусматривают проведение монтажа СДУ для следующих типов сооружений, оговариваемых в нормах СНиП и находящихся под контролем надзирающих органов:

• помещений торговых павильонов, офисов, магазинов и гардеробных, имеющих площадь, превышающую 200 м2 при отсутствии выходящих наружу окон;
• помещений, обладающих потенциальными источниками воспламенения и являющимися местами скопления большого количества людей, не оборудованных открывающимися окнами (аудитории для обучения, библиотеки, архивы, залы для проведения концертов, театры;
• коридоры и холлы сооружений, имеющих высоту более 9 этажей, за исключением производственных объектов;
• места постоянного пребывания большого количества людей, располагающихся на цокольных этажах или в подвальных помещениях жилых домов;
• пассажей и атриумов;
• коридоров, имеющих длину более 15 м и не имеющих выходящих наружу окон;
• в деревянных зданиях, местах хранения или сбыта горюче-смазочных материалов, помещений складского типа при условии постоянного пребывания в них персонала или покупателей;
• парковок и стоянок крытого типа и площадок для остановки автомобилей на этажах;
• складов, имеющих высоту более 5,5 м, используемых для хранения легковоспламеняемых материалов при использовании стеллажного типа размещения веществ.

Выше приведены обобщенные ситуации, для которых нормы СНиП предусматривают обустройство СДУ. Однако поскольку из любого правила есть исключения, некоторые индивидуальные предприниматели ищут лазейки, обеспечивающие возможность законного отказа от монтажа СДУ в целях экономии материальных средств.

Расчеты дымоудаления

Все расчет выполняются по максимальным нагрузкам с учетом скорости и теплоты сгорания материалов. Предусматриваются вентиляторы с огнестойкостью не менее двух часов при максимальной температуре. По таким же критериям подбирается материал изготовления воздуховодов.

Исходные данные для проектирования:

• общая площадь цеха или склада 400 м2;
• рабочая температура в цехе или складе +18°С;
• высота помещения 3,0 м;
• наибольшая допустимая толщина слоя дыма до потолка 0,7 м.

Решение задачи:

1. Определение конвективной мощности возгорания по формуле Q к = n * Q р.н.ср * W ср * F 0
   , кВт

   n
   – ожидаемая полнота сгорания материалов, n = 0,7


   Q р.н.ср
   – низшая расчетная рабочая теплота сгорания, Q р.н.ср = 22120 кДж/кг.


   W ср
   – принимаемая удельная скорость горения материалов, W ср = 0,0393 кг/м 2 ×с.


   F 0
   – площадь возгорания, F 0 = 5 м 2 .
   Согласно исходным данным конвективная мощность пламени составляет 2816 кВт
   .

2. Определение расхода газов, попадающих в под потолочный слой, выполняется по формуле G k = 0,071 * r k * Q⅓ * (H – h)5/3 + 0,0018 * r k * Q k
   . В нашем случае G k = 8,07 кг/с.

3. Количество объемного часового расхода удаляемого дыма L = 36900 м 3 /ч.

4. Возмещение удаляемых ядовитых продуктов сгорания. Обеспечивается за счет подачи в помещение свежего воздуха на уровне полового покрытия.

Процессы работы системы вентиляции контролируется автоматикой, оптимальным решением считается автоматическое дымоудаление компании Болид, а пример расчетов не отличается от вышеописанного. Датчики и системы управления регулируются в соответствии с особенностями каждого помещения.

Система автоматического управления построена на базе адресно-аналоговых устройств, для улучшения функциональности и допускается размещение на объектах рабочего места на посту охраны. За счет создания программного обеспечения возможно подключение к одному месту нескольких отдельно функционирующих систем дымоудаления и вентиляции.

Подключение приборов осуществляется в соответствии с прилагаемой разработчиками схемой, для повышения надежности предусматривается отдельное или аварийное питание. Контроль целостности цепей осуществляется моделями управления.

ЭТАПЫ МОНТАЖА СИСТЕМ ВЕНТИЛЯЦИИ И ДЫМОУДАЛЕНИЯ

Важно понимать, что монтаж систем вентиляции и дымоудаления возможен только после подготовки профессионального проекта и, во многих случаях, его согласования с надзорными органами. Проектирование противодымных систем любого вида можно условно разбить на следующие этапы:

• анализ документации проекта: выявляются помещения, в которых требуется установка системы, составляется список лифтовых шахт и клеток лестниц, которые будут требовать компенсации воздуха;
• осуществление предварительного анализа шахт вентиляции (уже существующих) для выявления возможности их использования для монтажа системы;
• выезд специалистов монтажа для сбора данных и осуществления расчетов, а также выявления вида, типа и состава оборудования, которое потребуется для работы системы дымоудаления и вентиляции;
• создание рабочего проекта с чертежами системы и спецификацией требуемого оборудования. Проект демонстрируется Заказчику.

Важно! Для увеличения качества и эффективности системы дымоудаления рекомендуется предоставлять исполнителю проекта все существующие данные, которые касаются здания: проект или план системы вентиляции строения, планы этажей, планировки, проекты других инженерных сетей строения, в том числе, раздел документации о пожарной безопасности

Самостоятельное проектирование СДУ. Пошаговая инструкция.

Учитывая, что стоимость проекта требует достаточно серьезных материальных вложений, сумма которых колеблется от 30000 до 80000 руб, некоторые предприятия и собственники жилья предпочитают самостоятельную разработку проекта СДУ. В таком случае создание проекта включает последовательное выполнение таких операций, как:

• Оценка параметров здания, среди которых изучение дымопроницаемости материалов, оценка состояния изоляции, наличия и количества окон, материала, из которого изготовлено сооружение, плана эвакуации, этажности постройки, состояния систем вентиляции.
• Определение и оценка основных критериев в соответствии с методикой, разработанной в 2008 г под названием «Расчетное определение основных параметров противодымной вентиляции зданий». Исходными данными для проведения расчетов помимо параметров материалов будет площадь сооружения и максимальное количество людей в нем находящихся.
• Выбор типа СДУ и планирование размещения конструктивных элементов схемы, проводимый с учетом реальных особенностей постройки. Проектирование размещения разводки и оптимального расположения датчиков, контролирующих уровень дыма, проводимый с учетом локализации огнестойких препятствий.
• Разработка и выпуск рабочей версии проекта СДУ с чертежами систем и планами разводок для каждого этажа.
• Внесение изменений и проведение оптимизации принятых решений как с точки зрения материальных затрат, так и с позиций удобства реализации проекта и обеспечения безопасности.

Некоторые собственники, не готовые брать на себя ответственность за жизнь и здоровье нанятых рабочих или близких людей обращаются за разработкой проекта в специальные инжиниринговые компании, специализирующиеся и на реализации и проверке работоспособности предложенного проекта.

Система дымоудаления в действии:

Оборудование для системы дымоудаления в общественных зданиях, включает в себя вентиляторы, обеспечивающие подпор воздуха, клапана, обеспечивающие работу приточной и вытяжной вентиляции, люки, окна, двери и шахты для вывода гари, датчики концентрации дыма и температуры внутри комнаты.

Схема, обеспечивающая устранение продуктов сгорания проектируется совместно с планированием систем, обеспечивающих регуляцию воздухообмена в здании. Однако при появлении возгорания, приоритет отдается работе приспособлений, обеспечивающих устранение веществ и газов, образующихся при горении.

При обнаружении возгорания, автоматика обеспечивает отключение вентиляции, обеспечивающей воздухообмен с одновременным закрытием огнезадерживающих и открытием клапанов, обеспечивающих устранения дыма, после чего вентилятор обеспечивает подпор воздуха в коридорах и на лестничных маршах.

Автоматическая

Эта система использует уже вытяжной механизм, работающий от электропривода.

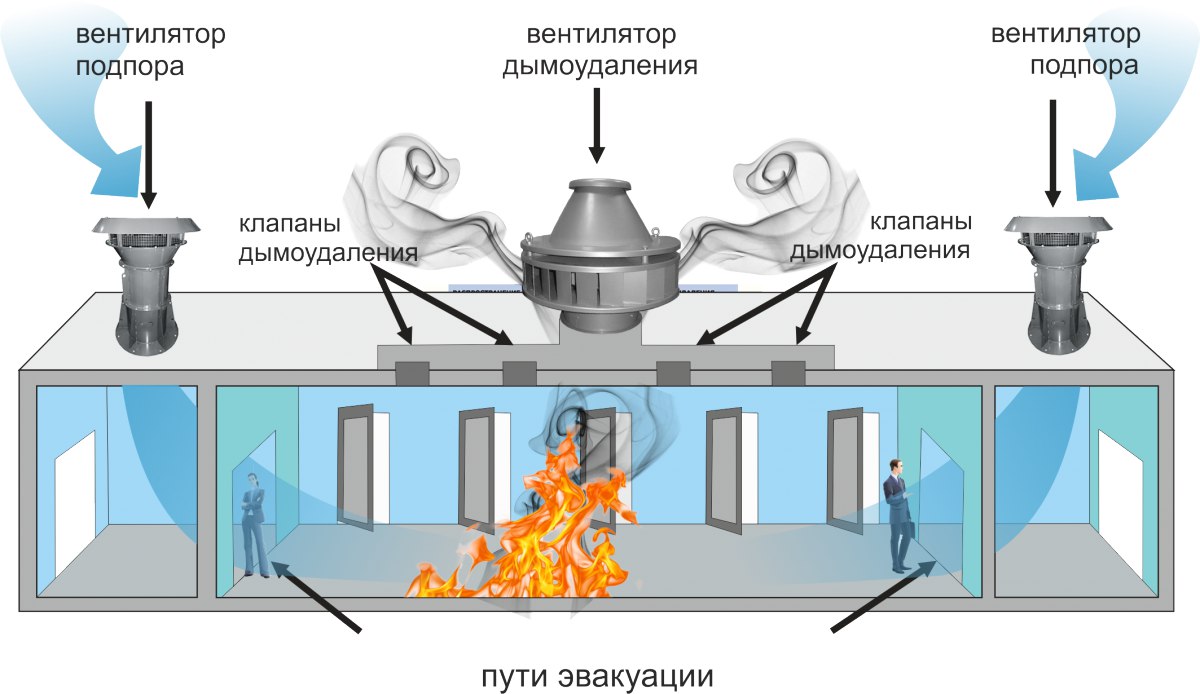

Вентиляторы осуществляют забор дыма из помещения, одновременно доставляют свежий воздух внутрь здания с улицы.

Такой комплекс включает в себя следующие элементы.

• дымоприемники (клапаны) – принимают дым и доставляют его в вентиляционные шахты;
• огнесдерживающие элементы – при возгорании эти клапаны закрываются, предотвращая дальнейшее распространение дыма;
• вентиляторы для удаления дыма – откачивают дым, другие продукты горения из очага огня;
• вентиляционные шахты – воздуховоды большого диаметра, покрытые огнезащитным слоем; толщина металла – не менее 1,2 мм;
• элементы для подпора воздуха (вентиляторы) – нагнетают давление в коридорах, узких проходах, тамбурах, лестничных клетках, препятствуя задымление этих зон.

Сердце автоматической дымоудаляющей системы – электронный блок управления вкупе с пультом.Так называемый щит дымоудаления, откуда подается напряжение на вентиляторы.

Здесь происходит включение/ выключение вентиляторов, воздухоподпорных механизмов, противопожарных клапанов и прочих компонентов.

Индикация щита отображает состояние рабочих элементов.

Принцип работы системы удаления дыма из коридоров

В случае возникновения пожара в помещении и поступлении дыма в коридор срабатывает система автоматики, которая открывает клапаны дымоудаления в коридоре. При этом клапаны открываются только на том этаже, где возникло задымление. Вентилятор дымоудаления обеспечивает разреженность воздуха в коридоре. Так как нет притока свежего воздуха в коридор из-за закрытых дверей за счет приборов самозакрытия, система дымоудаления будет работать не эффективно. Вся система теряет эффективность, пока не откроется дверь.

Обратно компенсирующий клапан в системе дымоудаления из коридоров

Для решения данной проблемы при проектировании системы дымоудаления коридоров предусматривают установку обратно компенсирующих клапанов на этажах здания. При этом в случае пожара и включении системы дымоудаления коридора включается вентилятор, открываются клапаны дымоудаления и обратнокомпенсирующий клапан, который обеспечивает приток свежего воздуха.

Обратнокомпенсирующий клапан устанавливается на наружной стене здания рядом с дверьми путем эвакуации. Когда происходит отключение системы дымоудаления из коридора, вентиляторы отключаются, давление повышается и обратнокомпенсирующий клапан закрывается.

Кроме того, использование обратнокомпенсирующего клапана позволит снизить приток воздуха к очагу возгорания, если окна и двери в квартире открыты.

Клапан дымоудаления в системе дымоудаление из коридоров

Клапан дымоудаления является одним из основных элементов системы дымоудаления из коридоров. При его установке в вертикальных узких шахтах дымоудаления в многоэтажных зданиях нижняя часть клапана, расположенная под крышкой, обеспечивает гораздо меньший расход воздуха.

Для обеспечения расчетного расхода дыма в вертикальных шахтах клапан дымоудаления должен монтироваться так, чтобы ось, на которой крепится крышка, ориентировалась вертикально.

Это существенно увеличит расход воздуха, следовательно, система будет функционировать более эффективно.

Не менее важным элементом в системе дымоудаления из коридоров является декоративная решетка на клапанах дымоудаления. Наиболее предпочтительным является использование решетки типа “рабица”, т.к. она вносит минимальное сопротивление для потока воздуха.

Важным обстоятельством является тот факт, что согласно НПБ 23-2010 “Противодымная защита зданий и сооружений. Методы приёмо-сдаточных испытаний” измерение потока воздуха, проходящего через клапан дымоудаления, измеряется при снятой решетке. Поэтому в проекте необходимо предусмотреть запас по производительности с учетом потерь на сопротивление решетки.

Таким образом, эффективная система дымоудаления из коридора состоит из:

• Обратнокомпенсирующего клапана, который установлен на каждом этаже здания;
• Клапанов для блокировки естественной системы вентиляции;
• Клапана дымоудаления.
