Потолок армстронг: устройство, виды, монтаж, фото, видео

Особенности устройства

В состав конструкции потолка Армстронг входят следующие элементы:

Декоративные плиты. Бывают мягкими и жесткими. Мягкие изготовляются из минералов и органики, жесткие – из металла, стекла или зеркал с рисунком. Учитывая приличный вес жестких плит, при их использовании применяются специальные профили и подвесы усиленного типа. За такие изделия приходиться доплачивать. Мягкие минеральные плиты практически не производятся, т.к. в их составе имеется вредная минеральная вата. Для изготовления органических панелей применяют отходы переработки бумаги, не содержащие вредных компонентов. Чтоб порезать по размеру мягкие плиты, достаточно монтажного ножа. Для твердых и стеклянных деталей потребуются специальные инструменты.
Набор профилей. Речь идет о металлических или металлопластиковых направляющих, оснащенных отверстиями для монтажа. Профильные полки имеют ширину – 15 или 24 мм. Стеновые элементы обладают Г-образной формой с отгибом. Чтобы соединить направляющие встык, используются пружинные замки или отгибаемые усики. Если профиль нужно подрезать, сделать это можно с той стороны, где замок отсутствует.
Подвесы. Включают в себя по два ровные металлические прутка диаметром 6 мм, на конце которых имеются крючки. К ним прикреплена листовая изогнутая пружина со специфическими отверстиями (т.н. «бабочки»). Чтобы выставить нужную высоту, бабочку нужно сжать: это дает возможность пруткам двигаться. Когда нужный уровень найден, бабочку отпускают, и подвес намертво фиксируется. По верху ровного прутка на усиленных подвесах нанесена профилировка, что увеличивает надежность его крепления.
Крепежные приспособления. Для фиксации системы к базовому перекрытию используют обычные дюбели под саморез или цанги из стали. В последнем случае речь идет об усиленной технологии монтажа потолка Армстронг, или когда используются гладкие ровные подвесы. Таким образом оснащаются не только жесткие системы, но также участки, подвергающиеся повышенной нагрузке (места расположения светильников, вентиляционных решеток и т.п.).

Крепежная система потолка Армстронг является взаимозаменяемой и разборной. По ходу монтажа прямой пруток вбивают или завинчивают в крепежное приспособление. При этом сам подвес не нужно разбирать. Далее на крючок нужно одеть профиль, отрегулировав высоту его размещения с помощью бабочки.

Поэтапное проведение монтажных работ

Независимо от выбора вида подвесного потолка главным в их установке является то, что все они крепятся к каркасу, а каркас к черновому потолку. Отличаться будет только конструкция самого каркаса.

Перед установкой любого вида подвесного потолка следует выполнить ряд подготовительных мероприятий:

Освобождение помещения от мебели.
Подготовка потолочного перекрытия. Например, устранение щелей и трещин для избежания теплопотерь в будущем, утепление потолка и его шумоизоляция.
Прокладка коммуникаций. Например, монтаж вентиляционных систем и разводка проводки для осветительных приборов.

После расчёта количества необходимых материалов и проведения подготовительных работ можно приступать к монтажу подвесного потолка.

Методика установки панельных потолков

Рассмотрим поэтапно проведение монтажных работ на примере установки подвесных панельных потолков типа Армстронг.

Для начала следует выполнить тщательную разметку на стенах и потолке с помощью рулетки, гидроуровня или лазерного уровня

После этого по периметру комнаты на стены крепится пристенный уголок при помощи дюбелей с шагом не более 0,5 м.

Далее устанавливаются основные несущие профили длиной 3,7 м с шагом 1,2 м параллельно стены. После этого к потолочному перекрытию и несущей рейке крепятся подвесы с шагом 1,2 м.

Поперечные профили длиной 1,2 м устанавливаются перпендикулярно основным рейкам с шагом 0,6 м. Поперечные профили длиной 0,6 м устанавливаются параллельно основным рейкам на расстоянии 1,2 м друг от друга.

После сборки каркаса приступают к установке потолочных плит.

Монтаж подвесных кассетных и реечных потолков аналогичен монтажу потолков типа Армстронг, отличием является только использование кассет или реек вместо плит.

Монтаж потолков из гипсокартона

Первым этапом является нанесение разметки, а, главное, ровной линии, по которой будет крепиться направляющий профиль. Для этого лучше всего подойдёт лазерный уровень. Также необходимо отметить точки крепления подвесов.

Направляющий профиль 27 х 28 см следует прикрепить дюбелями по периметру помещения при помощи шуруповёрта или перфоратора.

Далее крепятся прямые подвесы на потолок на металлические анкера по нанесённой разметке с шагом 60 см. После этого потолочный профиль 60 х 27 см необходимо вырезать по длине и вставить в направляющие с шагом 40 см.

Подвесы требуется опустить и прикрутить саморезами к профилю. Лишнюю часть подвеса нужно загнуть вовнутрь.

Далее можно приступать к монтажу листов гипсокартона. Для этого приложить лист к профилю и прикрутить саморезами через каждые 20 см

После монтажа листов гипсокартона можно приступать к отделочным работам. Для этого необходимо очистить потолок от пыли.

Стыки и углубления от саморезов покрывают грунтовкой и заделывают шпатлёвкой. После высыхания в местах стыков приклеивается армирующая сетка и наносится слой шпатлёвки повторно

Необходимо дождаться полного высыхания и покрыть всю поверхность грунтовкой. После этого можно переходить к финишной отделке шпатлёвкой всей поверхности.

Перед покраской водоэмульсионной краской необходимо нанести ещё один слой грунтовки.

Вспомогательные материалы

Каркас крепится к потолку через подвесы. Армстронг предлагает целую серию крепежных элементов, рассчитанных на разные нагрузки и диапазон регулирования высоты. Их можно разделить на такие группы:

Зажимные быстроподвесы. В них лепесток-пружина фиксируется на металлической тяге на определенной высоте. Наиболее распространены в бытовом строительстве.
Нониус-подвесы.

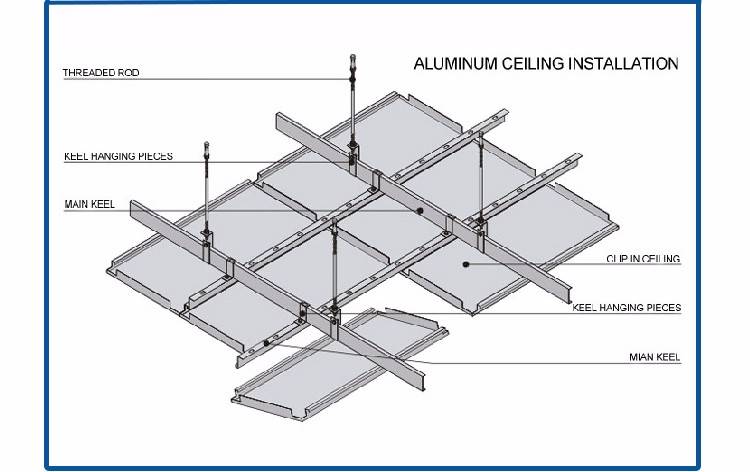

Резьбовые подвесы. Металлический прут-тяга имеет резьбу с гайкой. Используются для тяжелых конструкций.
Регулируемые тросики. Применяются для облегченных вариантов и при значительном занижении подвесного потолка относительно основания.

Разнообразие подвесов

Для крепления к стенам и в потолок используют пластиковые дюбели или металлические анкера.

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

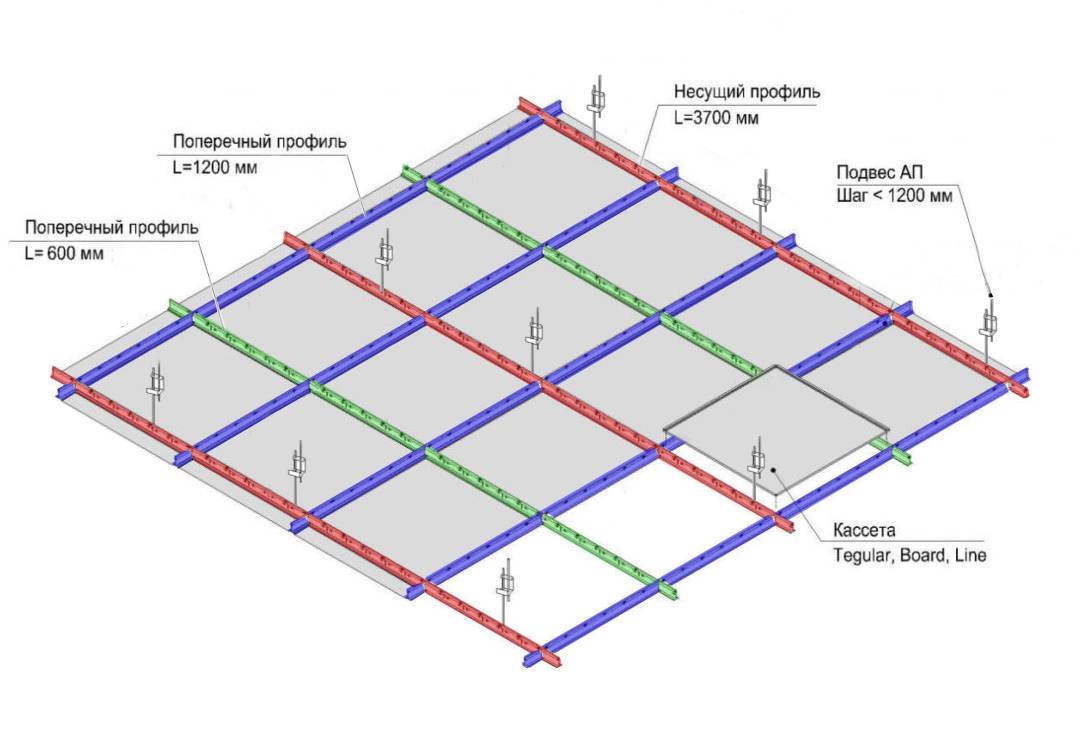

Схема установки подвесного потолка Армстронг

Потолок Армстронг Axiom KE Canopy — инструкция по установке. Файл для скачивания.

Инструкция

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации	Описание действий
Разметка уровня	От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.
Монтаж стеновых профилей	Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.
Крепление потолочных подвесов	С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.
Подвесы в местах установки светильников	Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.
Установка несущих профилей	Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.
Выравнивание горизонтальности профилей	Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.
Сборка каркаса из продольных и поперечных профилей	Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.
Установка встроенных элементов	После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.
Монтаж точечных светильников	В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.
Потолочные сплит-системы	Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.
Укладка плит	Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Размеры плит и виды комплектующих

Для растровых потолков выпускаются квадратные и прямоугольные панели с соотношением длины сторон 1 к 2 в нескольких типоразмерах:

600х600 мм;
1200х1200 мм;
600х1200 мм.

По согласованию с заказчиком потолка армстронг размеры плитки могут отличаться от нормативных.

Панели бывают разной высоты — 7, 12, 14, 15 мм. От этого параметра зависят теплоизоляционные характеристики: чем больше толщина, тем теплее. Выбор обусловливается габаритами помещения: чем оно просторнее, тем массивнее плиты и тяжелее каркас. В системах используются прямоугольные планки (рейки) размером 300х1500 см, 300х2500 см.

Плиты выпускают с несколькими видами кромок, которые определяют параметры подвесной системы.

Название кромки	Форма	Параметры системы
Board	Прямоугольная (высота 12, 14, 15, 19 мм)	24 мм
Tegular	Со ступенькой (высота ступеньки 6,5 мм, общая высота кромки 14, 15, 19 мм)	24 мм
Microlook	Со ступенькой (высота ступеньки 8 мм, общая высота кромки 15,18 мм)	15 мм
Microlook ВЕ	Со ступенькой для дизайнерских систем (высота ступеньки 8 мм, общая высота кромки 15,18 мм), с фаской по краю панели	15 мм
Vector	Устанавливается на каркас снизу и скрывает несущие элементы, создавая впечатление, что панели крепятся с самому потолку	24 мм

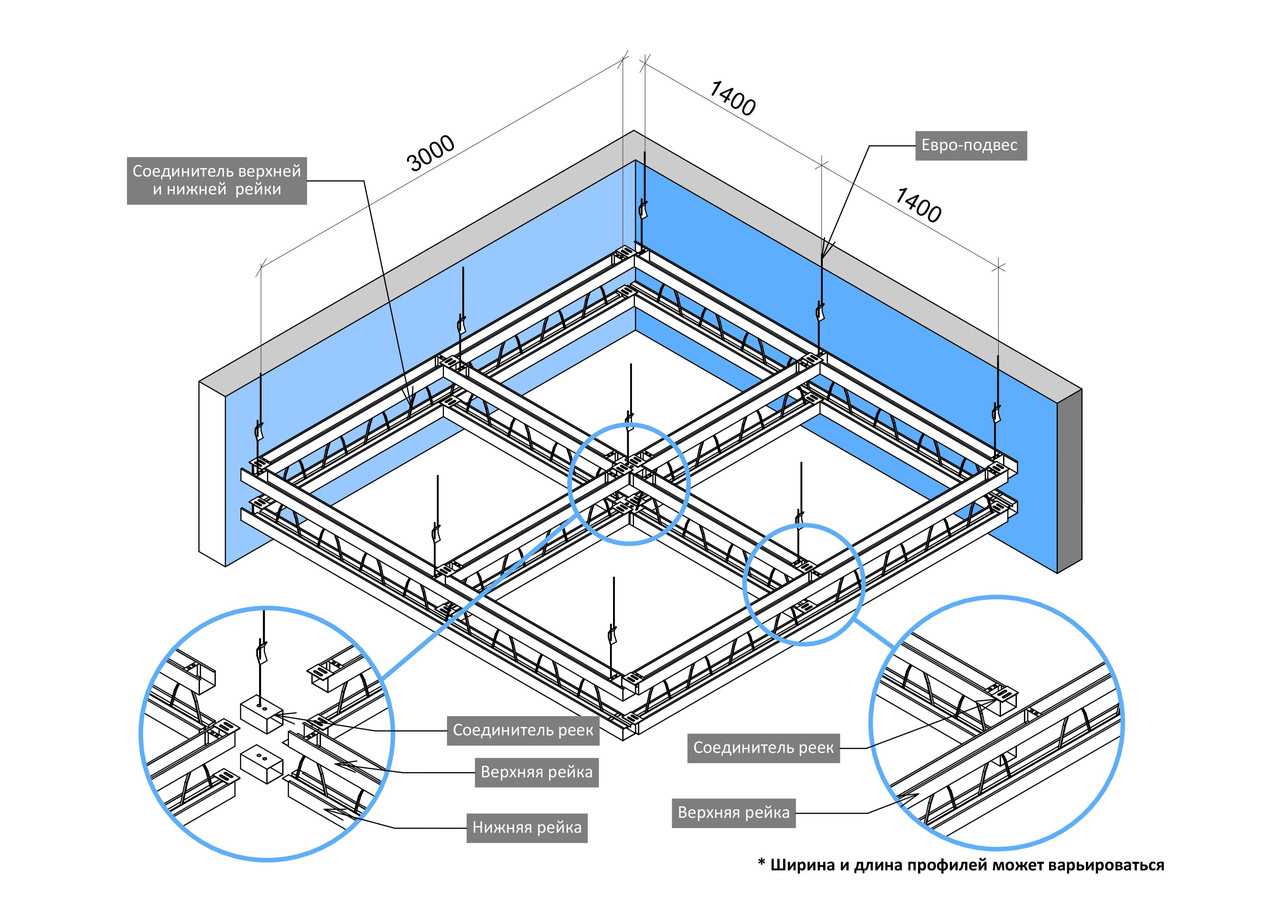

Каркас потолка армстронг состоит из нескольких видов навесных алюминиевых или стальных оцинкованных реек Т-образной формы:

универсальные несущие — основные поддерживающие (до 3600 мм);
поперечные — вторичные, вставляются между универсальными, позволяют создать ячейку нужных размеров (600 мм, 1200 мм).

Планки крепятся между собой при помощи замков или крючков. Тип соединения может быть:

замкового типа XL (для поперечных элементов) — изготовляется из высокосортной стали и штампуется отдельно прецизионным методом, отличается большей прочностью и экономичностью в сравнении с цельной штамповкой концевых элементов для стыковки внахлест.
TL — имеет выштампованный крючок для точности и легкости монтажа при соединении встык.
TLX — запатентованная технология крючкового типа, для которой применяется композитный материал. Дает прочное и пожаробезопасное сращение встык.

В несущих и длинных рейках предусмотрены слоты. В них вставляют вторичные элементы подвесного потолка. Они совместимы с любыми типами соединений. В профиле предусмотрен пожарный компенсатор температурных деформаций.

Для крепления каркаса к базовому потолку применяют подвесы нескольких видов:

проволочные — неудобны, не всегда надежны, но их можно сделать самостоятельно;
прямые жесткие — изготовляются в виде уголка, который крепится к базовому перекрытию;
регулируемые одинарные — состоят из планки и прутка, сохраняющего подвижность, что позволяет регулировать высоту крепления системы в ограниченном диапазоне;
двойной регулируемый — напоминает одинарную модель, но содержит пару прутков, и предоставляет возможность еще более точной регулировки высоты расположения конструкции.

Еще один компонент системы — пристенный молдинг. Это рейка, согнутая под прямым углом, устанавливаемая по периметру потолка. Пристенный уголок может быть:

простой формы в виде буквы Г;
ступенчатым — для плит с кромкой.

Если в системе используется фигурный молдинг, его ступенька должна быть такой же, как выемка кромки плиты.

Потолки армстронг предполагают применение вентиляционных решеток для эффективной вытяжки, притока воздуха. Эта разновидность панелей выпускается в стандартном размере 59,5х59,5 см, что позволяет их использовать в системе любой конфигурации. По форме они бывают в виде перфорированных плит или диффузорного типа.

С системами armstrong в комплекте идут модульные светильники. Приборы представляют собой панели по размеру ячейки, в которых используются люминесцентные элементы или светодиоды. Вторые выгодны тем, что снижают расход энергии в 2–3 раза и не мерцают, поэтому берегут зрение и позволяют лучше сконцентрироваться на работе. С системами армстронг также используются точечные светильники.

Монтаж поперечин и панельного декора

Следующим этапом идет установка поперечных планок длиной 1200 мм, для монтажа боковых связей торцевые замки вводят в зацепление с окнами в несущем профиле и выравнивают по разметке. После заделки большого поперечного профиля лучше всего сразу поставить подвесы, удерживающие данный сектор конструкции.

Для этого выбирают точку над ближайшей группой отверстий в несущей балке и с помощью перфоратора в бетонной плите пробивают отверстие под дюбель с петлей. Зачастую параллельно с монтажом поперечин каркаса подвесной потолок прихватывают проволокой к потолочным крюкам. Пока система полностью не собрана и не нагружена декоративными панелями, конструкция остается достаточно подвижной.

Далее нужно выполнить монтаж поперечин длиной 600 мм, их вставляют в каркас подвесного потолка, последовательно перемещаясь по периметру комнаты. В последнюю очередь проверяется правильность подрезки боковых реек, прилегающих к стенке.

Нередко на подрезной участок подвесной системы до завершения монтажа укладывают один ряд декоративных плит, чтобы убедиться в отсутствии сильных деформаций профиля. Если стена помещения оказалась слишком кривой, то, возможно, в первую очередь потребуется вырезать и уложить буферный16 ряд подрезанных плит. Одновременно подтягивают и регулируют длину подвесов, а так как вес резанных потолочных плиток разный, возможно, потребуется установить дополнительные подвесы.

На завершающем этапе выполняют окончательную закладку декоративных плит на потолочную раму. Делается это очень просто.

Достаточно аккуратно завести плиту в окно каркаса, выровнять в горизонтальном положении и уложить ее на полки каркасного профиля.

Плюсы и минусы

Потолки армстронг обладают многими преимуществами перед другими видами отделки:

невысокая стоимость — от 205 руб./м2, включая каркас;
идеально ровная поверхность;
маскировка несовершенств базового потолка без дорогостоящего и трудоемкого ремонта;
возможность использовать любое количество светильников;
быстрый и простой монтаж, особенно если работы выполняют профессиональные мастера;
вариативность: благодаря подвесным конструкциям создают поверхности с разной геометрией — наклонную, криволинейную, многоуровневую;
сокрытие инженерных сетей, коррекция высоты;
удобство обслуживания: если нужно отремонтировать коммуникации, не приходится демонтировать всю отделку — достаточно снять несколько панелей;
универсальность: можно совмещать конструктивные элементы системы разных производителей.
разнообразие дизайна: легко подобрать вариант под любой стиль интерьера — классический, индастриал, модерн, минимализм и т. п., цветовую гамму, фактуру, текстуру;
небольшой вес конструкции;
ремонтопригодность: поврежденные плиты легко заменить новыми, без демонтажа всего покрытия;
практичность: системы устанавливают в зданиях с повышенными требованиями к гигиене, звукоизоляции, пожарной безопасности, акустике;
экономия: благодаря высокому светоотражению и теплоизоляции позволяет рационально расходовать тепло- и электроэнергию.

К недостаткам потолков армстронг относят:

снижение высоту помещения на 8–10 см;
низкую влагостойкость большинства панелей;
некоторую ограниченность дизайна;
невысокую прочность классического потолка;
сомнительную экологичность (при производстве могут использоваться формальдегиды).

Технические характеристики конструкции потолка Армстронг

Технически можно охарактеризовать типовые модульные потолки.

Итак, стандартный Армстронг это:

Каркас из алюминия, реже используется пластик;
Основной цвет – белый, но используется и контрастный черный, и яркие цвета, и благородное золото, хром, металлик;
Одна потолочная плита весит 4-6 кг;
Типоразмеры плит следующие: 600 на 600 мм, 600 на 1200 мм.

Технология каркаса такова, что минимальные сырьевые затраты обеспечивают должную сопротивляемость системы физнагрузкам. Кассеты крепятся подвесами к основанию, и это дает возможность конструкцию установить на серьезно деформированную поверхность.

Группа горючести такого потолка Г1 (то есть материал низкой горючести).

Монтаж потолка Армстронг своими руками

Проектирование потолка Армстронг

Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
Обозначьте расположения светильников.
Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

Закончите все строительные работы в помещении.
Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
Проведите через середину потолка две линии, параллельные стенам комнаты.
Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

Крепление элементов подвесного потолка Армстронг

Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
Выполните монтаж светильников потолка.

Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
Укладку плит начинайте с середины потолка.
Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.

Расчет материала

Существует целая система по вычислению количества материала, необходимого для покрытия потолка. Так, например, как видно из таблицы, нормы расхода плит и комплектующих изменяются в зависимости от площади помещения.

Весь последующий расчет производится путем подставления в формулу необходимых значений:

Чтобы рассчитать количество плит, необходимых для покрытия всей поверхности потолка, необходимо площадь помещения умножить на константу (постоянное значение) – 2,78.Угловые профили высчитываются путем умножения периметра помещения на 3.Несущие рейки или направляющие приобретаются в количестве, равном площади комнаты, умноженной на 0,23.Число поперечных профилей, которые необходимо приобрести, равно произведению площади комнаты на 1,4.Подвесов следует закупать 0,7 штук на 1 м2.

Также необходимые расходные материалы для обустройства фальшпотолка можно посчитать при помощи всевозможных онлайн калькуляторов.

При покупке плит для потолка «Армстронг» не стоит забывать о запасных квадратах. Профессионалы советуют приобретать на 10-15%!б(MISSING)ольше, чем вы рассчитали, во избежание неприятных ситуаций с нехваткой, механическими повреждениями и прочим в процессе монтажа. Также благодаря разумной запасливости вы сможете в любой момент заменить одну ячейку на другую без необходимости искать подходящее полотно, вызывать мастера и так далее.
