Вентиляционный диффузор — назначение, применение, установка

Что такое диффузор для вентиляции, его виды и квалификация

Данные механизмы подразделяют на регулируемый и не регулируемый тип. Их главная работа – это смена направлений потока воздуха. Устанавливаются в приточные и вытяжные каналы вентиляционной системы. В приточном варианте устройство равномерно распределяет воздушные массы в помещении, в вытяжном варианте предназначены для вывода отработанного воздуха в атмосферу.

Диффузорные решетки выпускаются и подразделяются 2 основных форм:

• круглые;
• квадратные или прямоугольные.

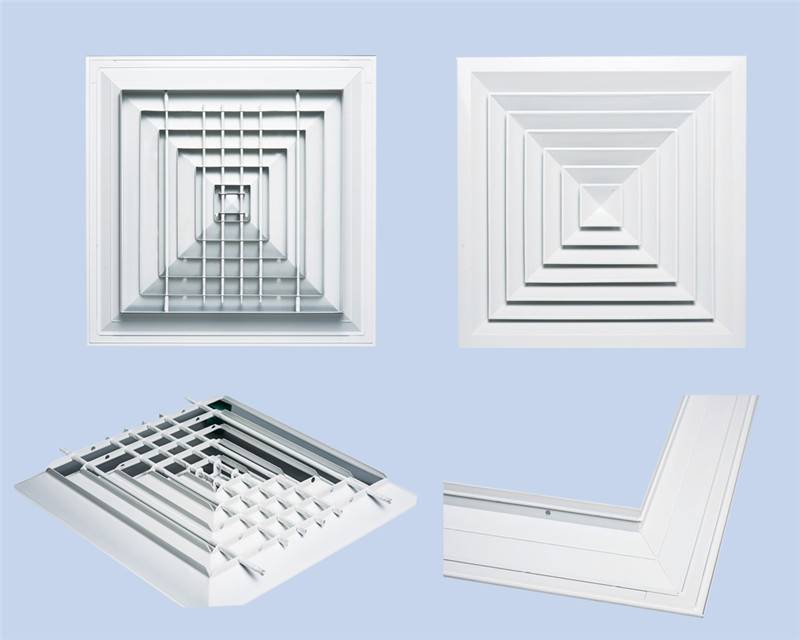

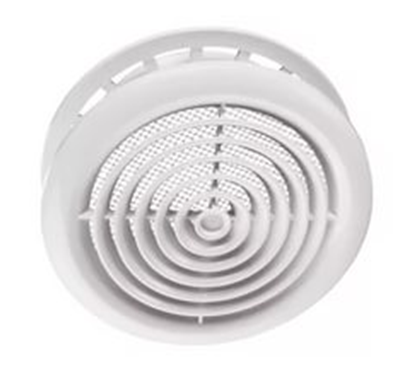

Квадратный круглый диффузоры для вентиляции

По материалам их подразделяют:

• пластиковые;
• алюминиевые;
• стальные.

Каждая разновидность имеет свои преимущества. К примеру, стальные диффузоры обладают большей прочностью и долговечностью. Нередко такие решетки выпускаются как дизайнерская отделка помещения. Достоинством пластиковых устройств – это устойчивость к повреждению коррозией, легкие, достаточно долговечны и возможно исполнение дизайнерского решения отделки комнаты с помощью пластиковой решетки.

Некоторые детали выпускаются с повышенной влагостойкостью для помещений с повышенным уровнем влажности. Еще одним отличием, помимо цвета, размера и материалов, обеспечение разных форм и направлений подачи воздуха. По этой характеристики они подразделяются:

1. Вихревые устройства. По форме вихревой диффузор вентиляции выпускается круглым и квадратным. Для установки на обратную сторону приточного типа вентиляционной системы, устройство дополнительно оснащается с помощью кольца и крыльчатки (при ее отсутствии, прибор устанавливают при помощи винта). Закрепление на стену или потолок производится на кронштейн или с помощью фланцевого метода соединения. Регулируемые модели оснащаются оборудованием для изменения величины и направления движения массы воздуха. Для создания максимального уровня комфорта в больших помещениях, применяют установку анемостата.

2. Щелевые диффузоры регулируют углы попадания в помещение воздушного потока. Эти устройства наиболее компактны и не заметны в интерьере комнаты. Отверстия на стене незаметны, потолочные детали выполняются всех форм, а для маскировки их располагают за отделкой декоративного потолочного покрытия. Все помещения с высотой потолков свыше 2,5 метров могут оборудоваться таким устройством распределения потоков воздуха.

Выпускаются распределители с декоративным покрытием, изготовленные из различных основных видов материалов. Срок службы зависит от выбранного материала диффузора и его качественно выполненного покрытия. Эта же величина оказывает влияние и на цену данного распылителя. Наиболее дорогие – это авторские покрытия для индивидуального использования.

При монтаже необходимо надежно герметизировать соединение с помощью торцевого уплотнителя. По работе и форме, данные диффузоры не имеют различий. Способы для монтажа устройства применяют различные. На это влияет планировка здания и комнаты, некоторых особенностей в устройстве потолочного перекрытия. Выполнить установку вполне по силам каждому мужчине способного держать перфоратор и шуруповерт в руках, экономя средства семейного бюджета.

Разновидности вентиляции подвесных потолков

Вентиляция в потолке бывает естественной и принудительной. Каждая разновидность отличается принципом работы и особенностями устройства. Рассмотрим характеристики каждой системы подробно.

Естественная вентиляция

Естественная вентиляция подвесного потолка осуществляется за счет того, что теплый воздух всегда стремится вверх. Поэтому в потолочной конструкции устанавливается только вентиляционная решетка, которая соединяется с вентиляционным каналом или воздуховодом. Иными словами движение потока воздуха происходит естественным образом без использования специальных приборов.

Основные составляющие этой системы, без которых она не будет эффективно работать, – это вентиляционные шахты и воздуховоды. Вентиляция под подвесным потолком в помещении выглядит как вентиляционная решетка, установленная на отверстии вентканала в стене. Для обеспечения циркуляции воздуха в пространстве за подвесной конструкцией достаточно установит пару решеток в потолок.

Принудительная вентиляция

Если обустраивается вентиляция в потолке в ванной, то ее естественной разновидности порой недостаточно для быстрого и эффективного удаления теплого влажного воздуха, который создает благоприятные условия для развития плесени. В данном случае нужна только принудительная система. Ее работа основана на принудительном создании потока воздуха для вентиляции помещения. В этом случае используется специальный прибор (вентилятор или диффузор), во время работы которого создается тяга в системе.

В данном случае устанавливается вентилятор в подвесной потолок. Агрегат подбирают по мощности и другим требованиям в зависимости от габаритов и назначения помещения. Прибор подсоединяется к одному концу воздуховода, другой конец которого выводится в существующий канал в стене.

Потолочный диффузор: монтаж

Есть два способа подключения диффузоров к вентканалам: напрямую или через адаптер (камеру статического давления). Более правильный — второй вариант, но он требует большего зазора между базовым и декоративным потолком.

Если форма и размеры потолочных диффузоров и вентиляционных труб совпадают

Чтобы подключить потолочный диффузор напрямую к вентиляционным трубам (отводам) в месте установки в вентиляционной трубе ставится тройник/разветвитель. В свободный — третий — выход и ставится устройство.

Вырезать отверстие прямо в трубе под его установку — неверное решение. Корпус выступает за пределы трубы, затрудняя движение воздуха, производительность системы падает, со временем еще образуется пылевая пробка, которая вообще может перекрыть просвет. В общем, такого стоит избегать.

Подбирать отводы от основной трубы надо так, чтобы их было удобно соединять с диффузорами. К круглому отводу от воздуховода не составит труда подключить круглый диффузор, а к прямоугольному — прямоугольный

Важно также чтобы их размеры совпадали. Вот эту простую истину надо помнить при создании системы, выбирая тройники или делая отводы с соответствующими параметрами

При совпадении формы и размера установить потолочный диффузор не проблема

При совпадении формы и размера установить потолочный диффузор не проблема

Совпадающие по размерам диффузоры устанавливают в вентканалы просто вставляя их. Небольшие по размерам и весу модели можно фиксировать к коробу при помощи герметика (силиконовый нейтральный). Так обычно крепят модели с круглым основанием.

Для подвесных потолков различных видов (гипсокартонных, пластиковых, Армстронг) разработана специальная система фиксации —  Clip in. Она представляет собой распорки типа тех, что можно увидеть на встраиваемых потолочных светильниках.

Более массивные квадратные/прямоугольные модели крепятся к стенкам короба при помощи саморезов или на подвесах к потолку. Первый вариант проще, но его лучше не использовать, так как на торчащем винте самореза собирается пыль. Разве что в конструкции предусмотрены специальные выступы под крепеж. В противном случае со временем в месте, где торчит саморез, образуется солидная пробка, мешающая прохождению воздуха.

Пример использования переходника —круглый потолочный диффузор подключается к прямоугольному вентиляционному каналу

Если отвод сделан из гофрированного материала или есть желание сделать все «правильно», тяжелые корпуса подвешивают к потолку на шпильках или подвесах.

Использование адаптеров

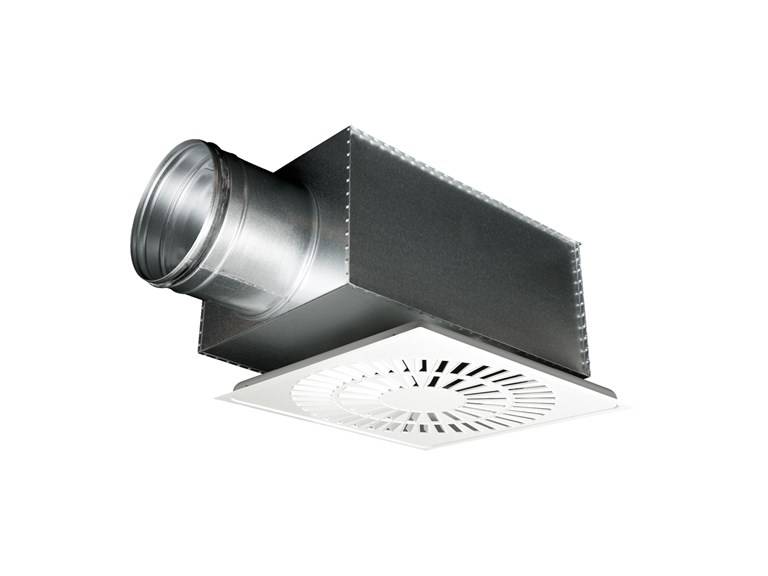

Адаптеры или камеры статического давления помогают избежать такого неприятного явления, как сквозняки. В этом резервуаре происходит равномерное перераспределение воздуха, который идет ровным потоком по всей поверхности решетки. Но у этих устройство есть существенный недостаток — они «крадут» высоту потолка. Модели с боковым подключением имеют меньший размер, но места все равно отнимают достаточно.

Виды адаптеров для вентиляционных потолочных диффузоров

Чаще всего камера статического давления представляет собой параллелепипед, к нижней части которого крепится диффузор. Сверху или сбоку есть выход для подключения вентканала. Он может быть любой требуемой формы: круг, квадрат, прямоугольник, овал.

Есть адаптеры:

• Со встроенным поворотным клапаном. Если модель диффузора не предусматривает регулировку, это можно сделать при помощи адаптера.
• Со съемным фильтром. Они позволяют еще и очистить поступающий воздух.
• С рассекателем воздушного потока. Это лист металла с мелкой ячейкой. Ставится на  мощные приточные системы, позволяет равномерно распределить воздушный поток по всей поверхности решетки. .

Изготавливают камеры статического давления для диффузоров вентиляции чаще всего из оцинкованной стали. Толщина листа — 0,5-0,8 мм. Есть фирмы, которые сделают устройство по вашим параметрам. Также в продаже есть стандартные адаптеры — для стандартных решений. Они могут быть сделаны из стали (оцинкованной, нержавеющей) или из пластика.

Пластиковые адаптеры стыкуются с гофрой или пластиковыми воздуховодами

При необходимости камеру статического давления обшивают утеплителем. Это необходимо чтобы при взаимодействии теплой поверхности адаптера и холодного воздуха, на нем не выпадал конденсат.

Один из способов установки адаптера для диффузора вентиляции

Если диффузор подключается через адаптер, основная задача — закрепить это устройство. Если это подвесной потолок, крепить камеру можно к профилям. В случае с натяжным потолком придется ее подвешивать к основному потолку. Способы известны: шпильки или перфорированные подвесы.

Конструктивные особенности

Вихревой.

В них встроены, направляющие воздушный поток, лопатки. Они могут иметь квадратный и круглый дизайн в стиле классика, модерн и «ажурная» готика, и могут быть встроены в любой тип потолков. Используются для приточного и вытяжного воздуха. Дизайнеры могут их использовать в качестве элемента дизайна.

Щелевыми.

Позволяют направлять воздух благодаря специальной насадке и компактным коробам, которые можно установить даже своими руками. Также подходят для приточной и вытяжной вентиляции. Применяются в основном для подвесных потолков.

Тарельчатыми. Крайне редко используются, так как не соответствуют дизайнерским требованиям.

Место использования

По месту использования или назначению устройства можно разделить на следующие категории:

• Вытяжной;
• Приточный;
• Универсальный;
• Комбинированный.

Различие между приточным и вытяжным диффузором заключается в направлении воздушного потока и наличии обратного клапана.

Универсальные системы могут одинаково пропускать воздух на ввод и вывод, однако зачастую качество устройства от этого страдает, а также в них собирается пыль. Комбинированные модели должны быть подключены к разным частям системы и часто включают сопловое строение. Тепловая нагрузка на такие устройства значительно выше.

Тип

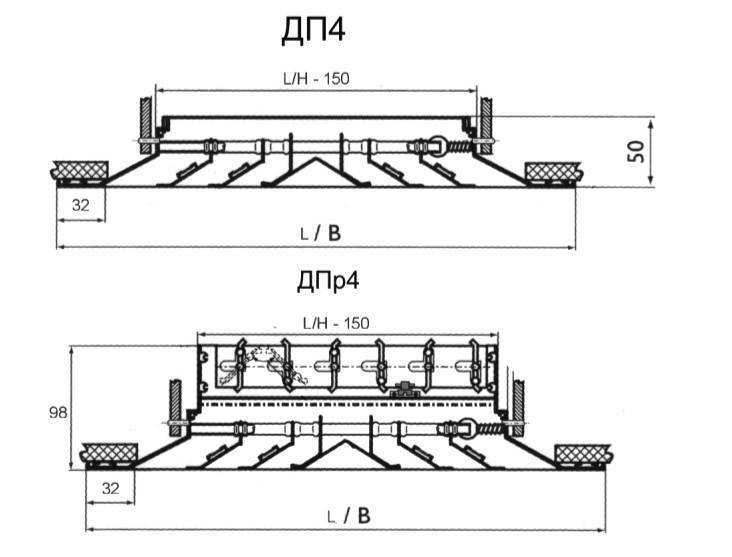

Диффузоры для вентиляции делятся на регулируемые и неуправляемые, где первые могут быть настроены на разную скорость воздуха и его направление. Каждая модель обладает своим набором действий. Нерегулируемые устройства, в свою очередь, стоят значительно дешевле и не имеют вихревой воздуходувки.

Материал изготовления

Очень важно обратить внимание на материал, из которого изготовлен диффузор. Металлические и алюминиевые конструкции намного надежнее пластиковых устройств, однако, могут быть дорогими. При этом решетка пластиковая зачастую выглядит презентабельнее

При этом решетка пластиковая зачастую выглядит презентабельнее

При этом решетка пластиковая зачастую выглядит презентабельнее

При этом решетка пластиковая зачастую выглядит презентабельнее.

Сегодня дизайнеры отдают предпочтение диффузорам с декоративным оформлением, так как они отлично смотрятся в интерьере. Например, металлическая решетка может быть выполнена в разных стилях, а из пластика возможно сделать интересные детали.

Вихревой вид

Если он устанавливается в приточную вентиляцию, то в конструкцию крепится кольцо вместе с крыльчаткой сзади решетки. У обычного диффузора данный элемент отсутствует.

Эта решетка бывают двух форм – круглой и квадратной. Ее монтаж выполняется с помощью винтов к фланцам, минуя крепежные отверстия. Но существуют также конструкции, которые можно фиксировать кронштейнами, предназначенными специально для этих целей.

Зачастую данное устройство применяется в помещениях больших размеров. Такой диффузор позволяет провести вентиляцию довольно быстро и устранить грязный воздух, заменив его очищенным.

Вихреевой диффузор

Эксплуатация и техническое обслуживание вентиляции

Как и любая внутридомовая система, вентиляция требует технического обслуживания. Осуществлять какие либо действия и вмешательства в работу самостоятельно запрещено. Производить работы по техническому осмотру, плановой и аварийной очистке вентиляционных шахт, имеют право специально обученные сотрудники управляющей компании. Выполнятся текущие осмотры и плановые очистки должны ежегодно, согласно установленного графика. Во время очистки квартирные решетки вентиляционных окон демонтируются и очищаются.

Горизонтальные и вертикальные участки воздуховода очищаются с помощью специального троса со щеткой. Для очистки так же могут применяться специальные химические составы. Наличие тяги проверяют с помощью прибора – анемометра. Так же наличие тяги в вентканале можно проверить при помощи пламени свечи и листочка бумаги. Пламя свечи должно отклоняться в сторону шахты, его должно визуально «всасывать» внутрь канала. Листок же должен попросту «прилипнуть» к вентиляционному окну. Проверяют наличие тяги при открытых окнах и закрытых входных дверях.

Вентиляционный диффузор: все секреты оборудования

Вентиляция является сложной системой, организующей движение воздуха в здании с целью обеспечения комфортных и здоровых условий. Каждый из элементов системы выполняет свою функцию. И одной из существенных частей сети является вентиляционный диффузор, организующий вход или выход воздуха из каналов вентиляции. Нередко диффузоры ошибочно считают малосущественными элементами сети. Однако на деле правильная организация воздушного потока в значительной мере определяет общее сопротивление системы.

Разберемся в проблеме диффузор вентиляционный – что это такое и в чем его отличие от обычных решеток вентиляции. Обычные решетки выполняют только защитные и декоративные функции, предохраняют воздуховоды от накопления мусора. Функциональность диффузора значительно шире.

Диффузоры вентиляционные: виды и материалы

В зависимости от особенностей применения диффузоры для вентиляции выпускают:

• приточные для равномерности распределения подаваемого воздуха;
• вытяжные – с минимальным сопротивлением удаляют воздух;
• приточно-вытяжные — достаточно эффективные в обоих случаях;
• комбинированные модели — одновременная работа на подачу и отбор воздуха при соответствующем подсоединении к сетям вытяжки и притока.

В зависимости от используемых материалов диффузор для вентиляции может быть:

• пластиковым;
• металлическим из алюминия;
• металлическим из стали.

Пластиковые современные вентиляционные диффузоры наиболее применимы в жилищном строительстве благодаря своим существенным преимуществам:

• наименьшая стоимость;
• долговечность;
• отсутствие коррозии;
• малый вес;
• удобное присоединение к пластиковым воздухопроводам.

Металлический диффузор вентиляции обладает следующими преимуществами:

• повышенная прочность;
• надежность в работе;
• стойкость к повреждениям в процессе эксплуатации.

Очень часто их используют в промышленных, складских помещениях. Материалами изделий могут быть легкий алюминий, обычная сталь с защитными покрытиями, сталь нержавеющая, обеспечивающая улучшенный внешний вид.

По геометрии различаются прямоугольные, круглые, квадратные модели.

В зависимости от места установки диффузор на вентиляцию может быть:

• настенным;
• напольным;
• потолочным.

Модели напольного типа используют достаточно редко. Обычно они необходимы при размещении приточной вентустановки в подвале. Нечасто монтируют и настенные устройства. Наиболее применимыми являются вентиляционные диффузоры потолочные благодаря удобству монтажа, распространенности подвесных потолков и преимуществам отбора и притока воздуха в верхние части помещений.

Вентиляционный диффузор: вихревой, щелевой, регулируемый

Рассмотрим подробнее, что такое диффузор в вентиляции, и какие проблемы решает его применение. Устройство обеспечивает требуемые скорости забираемого из помещения или подаваемого воздуха, гарантирует равномерность распределения воздуха, нейтрализацию сквозняков, улучшение условий функционирования системы. Разнообразие решаемых задач вызывает необходимость в различных конструктивных решениях, включая наиболее распространенные:

• вихревые модели;
• устройства щелевого типа;
• регулируемые изделия.

Щелевые диффузоры для вентиляции – что это такое и где они применяются. В таких моделях воздух проходит через каналы в форме щелей, управляющих направлением и распределением потоков. Они обычно применяют в жилых и технических помещениях при небольшой или средней интенсивности воздухообмена. Некоторые модели оснащают поворачивающимися перегородками, позволяющими регулировать направление потока.

Регулируемые модели – это диффузор, вентиляция которого меняется поворотом подвижных ламелей. Вращая его центральную часть, можно настраивать интенсивность потока. Есть модели регулируемые по сигналам датчиков.

Монтаж диффузоров вентиляции

Установка моделей в вентиляционную сеть производится напрямую при совпадении размеров либо посредством переходников-адаптеров. В случае использования потолков подвесного типа может применяться специальная система Clip in. Часто для крепления используются саморезы, герметик, системы подвеса со шпильками.

Назначение вентиляционных диффузоров

Рассматривая вопрос, что такое диффузор в вентиляции, можно выделить следующие ключевые функции – устройство позволяет:

• равномерно и эффективно распределять потоки воздуха в помещении;
• регулировать интенсивность и направление потоков;
• защищать входы в вентиляционные каналы;
• выполнять декоративную функцию;
• улучшать характеристики вентиляционной сети.

Критерии выбора модели

Для обеспечения надежного и оптимального выбора прибора распыления воздушных масс необходимо обратить внимание на следующие показатели работы и устройство диффузора:

при выборе обратите особое внимание на сочетание размера канала вентиляционной системы и габаритов самого распылителя; подбирайте по материалу изготовления; выпускается множество различных моделей, выбор по этому аспекту индивидуален для конкретного помещения; определитесь по количеству направлений распыления воздуха. Установив диффузор вентиляция вашего помещения будет работать лучше и производительней

Главное качественно и правильно выполнить установку

Установив диффузор вентиляция вашего помещения будет работать лучше и производительней. Главное качественно и правильно выполнить установку

Как правильно произвести установку вентиляционного диффузора

Любая разновидность диффузора, которая имеется в ассортименте в продаже, предназначена для установки в уже имеющееся и специально сделанное под это устройство отверстие, которое будет отвечать необходимым требованиям относительно формы и размера. Диффузоры оснащены специальными защелками, которые необходимы для обеспечения фиксации. Диффузоры можно устанавливать в гибкий воздуховод, либо в жестяной канал.

Если есть необходимость повести монтаж диффузора в канал жесткого типа, то следующий алгоритм в этом поможет:

• Первым делом определяются размеры отверстия, в которое будет вмонтировано устройство и производится подбор такового в точности с этими параметрами.
• Непосредственная установка приспособления для рассеивания воздуха заключается в том, чтобы вставить его в имеющийся проем до момента пока не будет слышен характерный щелчок. Делать это следует плавно, чтобы корпус не треснул.
• После того, как диффузор был вставлен в отверстие, следует внимательно просмотреть всю поверхность на предмет выступов или неровностей между устройством и проемом.
• В случае обнаружения неровного монтажа, необходимо убедиться в том, что все защёлкивающиеся механизмы сработали, в ином случае надавить в необходимой части на устройство до момента его ровной установки.

Если к мягкому каналу вентиляции нужно присоединить диффузор, то последовательность действий будет такой:

• Изначально необходимо достать мягкий рукав, после чего осуществить прикрепление диффузора.
• После этого в нужно рукав поместить обратно в канал, а после этого устройство для рассеивания воздуха.
• Когда вся система будет соприкасаться со стеной, необходимо немного сильнее надавливать на сам диффузор, чтобы защелкивающиеся механизмы могли сработать.
• Обязательно необходимо проконтролировать равномерность установки и отсутствие выступов над стеной.

Если есть необходимость осуществить монтаж диффузора в вентиляционную систему вытяжного типа, то процесс следующий:

• Первостепенно должно быть приготовлено отверстие, в которое будет вставлен диффузор. Лучше всего прибегнуть к использованию труб, в которых имеется место, предназначенное для установки диффузора.
• Из трубы можно сделать отверстие в стене для диффузора, отмерив длину между внешним и внутренним краем стены, после чего отрезать часть трубы аналогичного размера.
• Отрезанная часть трубы вставляется в отверстие, после чего производится монтаж диффузора по аналогичному выше принципу.
• Крепить трубу можно при помощи монтажной пены.

Заключение

За счет того, что в комнате установлено такое нехитрое устройство, как диффузор, кроме правильно распределенных воздушных масс, в ней происходит сохранение тепла. Помимо этого такое устройство как диффузор вентиляционный способны гармонично смотреться в интерьере.

Типы конструкций

p, blockquote 13,0,0,0,0 —>

Теперь нужно разобраться с типом конструкций, так как это тоже нужно учитывать при выборе вентиляционного диффузора.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,1,0,0,0 —>

Вихревые модели могут быть круглыми и квадратными. С обратной стороны решетки они оснащены крыльчаткой и кольцом, что позволяет применять их для приточной вентиляции. Бывает так, что крыльчатка отсутствует. С такой конструкцией панель крепят к траверсам коробки с помощью винтов. Крепить можно через фланцевые отверстия или используя кронштейны.

p, blockquote 16,0,0,0,0 —>

Существуют регулируемые и не регулируемые модели. В первом случае есть элементы направляющие поток воздуха, так же можно контролировать и объем подачи воздуха.

p, blockquote 17,0,0,0,0 —>

Иногда требуется дополнительное применение анемостата. Это необходимо, когда нужно организовать циркуляцию большого объема воздуха в крупных помещениях.

p, blockquote 18,0,0,0,0 —>

Диффузоры потолочные щелевые, регулируют угол подачи воздуха. Такие модели характеризуются компактностью, само вентиляционное отверстие практически незаметно. Такую конструкцию можно устанавливать и за подвесным потолком.

p, blockquote 19,0,0,0,0 —>

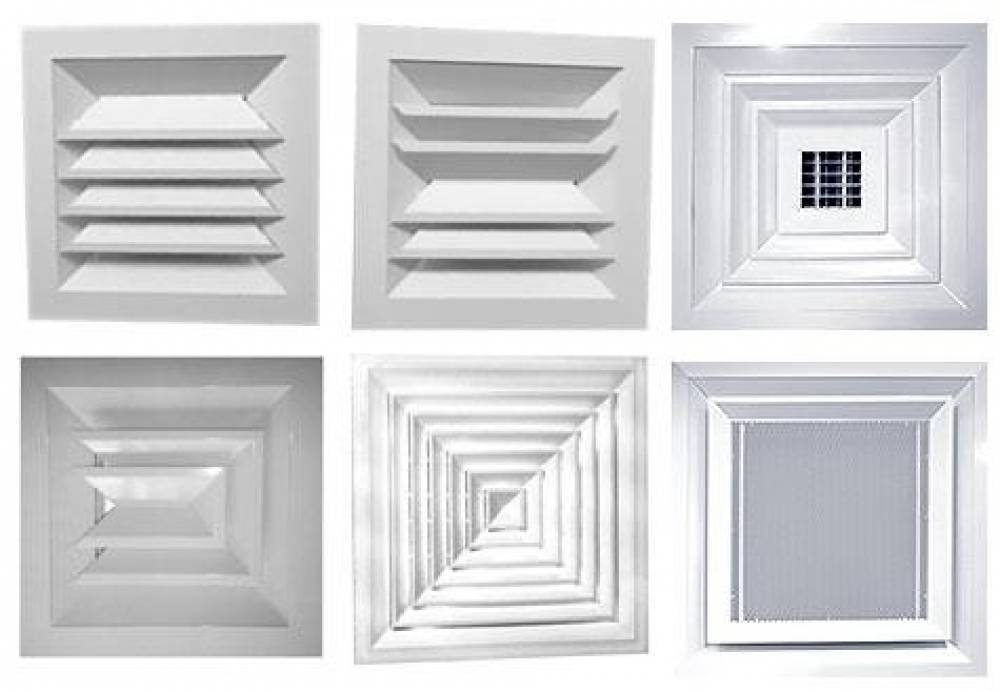

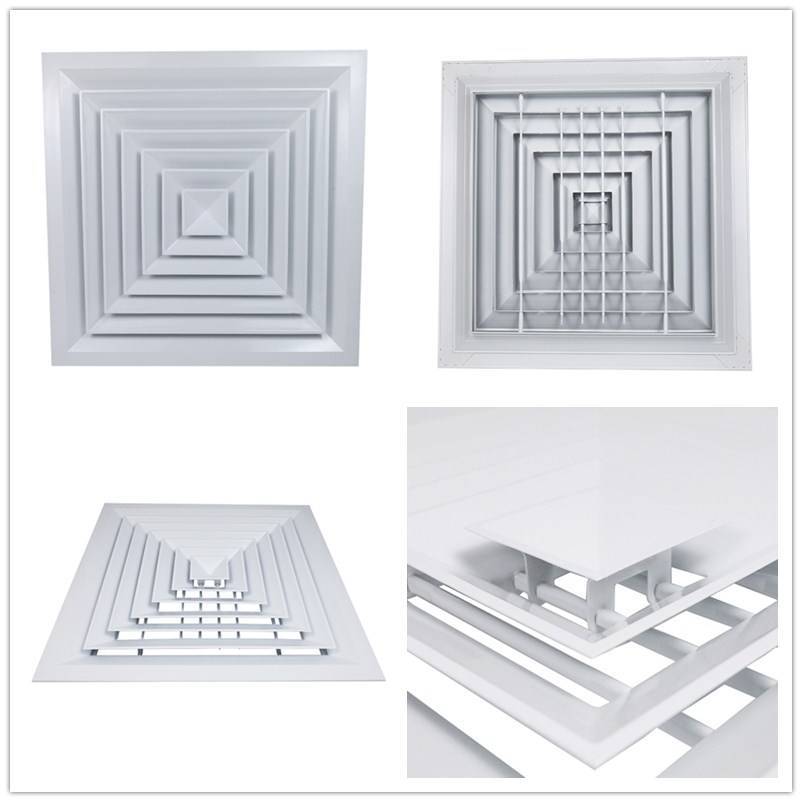

По форме, потолочные диффузоры могут быть квадратные, круглые и прямоугольные. В настоящее время появились и декоративные вентиляционные решетки, которые не только полноценно выполняют свои функции вентиляции, но и служат элементом декора. Производят щелевые устройства из пластика, стали и алюминия. От материала во многом и зависит пропускная способность и долговечность конструкции.

p, blockquote 20,0,0,0,0 —>

Такие вентиляционные диффузоры эффективны для обеспечения воздухом помещения, с высотой потолка 2,6 – 4 метра.

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,1,0 —>

Можно размещать и несколько элементов вентиляции, соединенных специальным шлангом. Таким образом, достигается лучшая вентиляция комнаты.

p, blockquote 23,0,0,0,0 —>

По принципу работы квадратные и круглые потолочные приспособления практически не отличается. В поле видимости находится только декоративная решетка, за которой установлена камера статистического давления. Она нужна и при вытяжной вентиляции, когда создается отток воздуха из помещения. В таком случае она выступает в качестве буферной зоны, где оседает пыль и мелкий сор.

p, blockquote 24,0,0,0,0 —>

Если вы никогда раньше не сталкивались с системами вентиляции, то разумней будет сперва проконсультироваться со специалистом, особенно, если вы планируете заниматься установкой самостоятельно. В данном случае нужно учитывать и планировку, и отделку потолка, и многие другие факторы.

Разновидности вентиляционных диффузоров

На производстве для изготовления вентиляционных приборов используют такие материалы, как металл, пластик и достаточно редко дерево. Конструкции из пластика очень устойчивы к коррозийным процессам и имеют незначительный вес. Металлическое оборудование способно служить многие годы и отличается своей прочностью.

Разновидности вентиляционных диффузоров можно представить таким образом:

Разновидности диффузоров
Вихревой	Формы таких устройств бывают круглые и квадратные. За счет специальной конструкции такого типа приборы способны производить закрученные потоки воздуха. Их рекомендуют устанавливать в ванных комнатах и туалете, где необходима быстрая смена воздуха.
Щелевой	Компактные и практически незаметные устройства. Подходят для помещений с высокими потолками более 2,5 метров. Их главной функцией считается, регулировка углов попадания в доме воздушного потока. Предназначены для жилых комнат, а также гардеробных и встроенных шкафов.

По форме диффузоры принято разделять на круглые и прямоугольные. Модели круглой формы в производстве подгоняют под требования того или иного декора. Они могут быть веерные, тарельчатые и щелевые.

Также диффузоры разбивают на разновидности по месту их размещения:

• напольные;
• настенные;
• потолочные.

Чаще всего используется последний вариант. За счет своих рабочих функций, а именно перемешиванию воздуха вверху помещения, они не создают дискомфорта человеку. По назначению приборы для вентиляции разделяют на приточные, регулирующие подачу воздуха, вытяжные и сопловые.

Принцип работы диффузора соплового заключается в создании узконаправленного потока воздуха на большие расстояния. Некоторые приборы оснащены механическим приводом, который позволяет изменять скорость подачи воздуха.

Вытяжные элементы нейтрализуют формование единого потока воздуха, за счет разному направлению растяжения на выходе прибора.

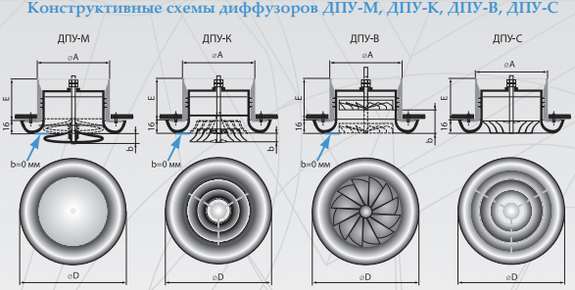

Конструкцию диффузора составляют такие детали, как монтажное кольцо, клапан, диск на оси, заклепки для крепления. Чаще всего монтажно кольцо изготовлено из стали.

Основные размеры вентиляционного диффузора можно изобразить примерно так:

Название	Диаметр
Круглый, пластиковый, приточно-вытяжной	200 мм
Сопловый, алюминиевый	100 мм
Щелевой (прямоугольный)	500х100 мм
Квадратный, пластиковый	150х150 мм
Круглый, нержавеющая сталь, приточно-вытяжкой	100 мм
Круглый, алюминиевый, приточно-вытяжной	100 / 200 мм
