Потолочные диффузоры для вентиляции: форма, материал, монтаж

Виды потолочных конструкций

Вентиляционные приспособления различаются по многим критериям. Такие элементы помогают в регулировании воздуха в помещении, а также обеспечивают потолочный приток или отток кислорода. Потолочный диффузор можно классифицировать по следующим функциям:

обеспечивают потолочный приток воздуха;
обеспечивают вытяжку.

Также диффузоры значительно различаются по типам конструкции. Существуют следующие варианты:

Вихревая конструкция. Различают круглые и квадратные формы такой вентиляции. На внутренней стороне материала установлены крыльчатка и кольцо. Крыльчатка применяется только для обеспечения притока воздуха, в других случаях ее не устанавливают. Для таких видов крепление панели происходит на траверсы, а крепление производится при помощи специальных винтов. Установка может быть произведена различными методами, в зависимости от типа конструкции. В центральной части изделия установлена профилированная пластина. Диффузоры могут быть как регулируемыми, так и нерегулируемыми. Учитывайте, что в регулируемых конструкциях присутствуют специальные элементы, которые помогают организовать направление потока воздуха, при этом контролируя количество подачи. Также для таких вариантов нередко используется анемостат. Этот тип применяется для обработки большого количества воздуха, особо эффективен в объемных помещениях. За счет высокой индукции воздуха, такое приспособление способно в кратчайшие сроки создать рабочее пространство для тех или иных задач.
Щелевой вентиляционный потолочный диффузор. Этот потолочный прибор помимо вентиляции способен менять угол направления воздушных потоков. Отличается своими небольшими размерами и после установки практически незаметен. Такая модель в основном используется для натяжных потолков. Форма этого диффузора может быть абсолютно разная: круглая, квадратная или прямоугольная. Нередко встречаются и декоративные модели, служащие исключительно для украшения помещения

Щелевой потолочный диффузор может изготавливаться различных материалов, поэтому при покупке на это стоит обратить внимание. От компонентов зависит срок эксплуатации прибора и влияние на окружающую среду.

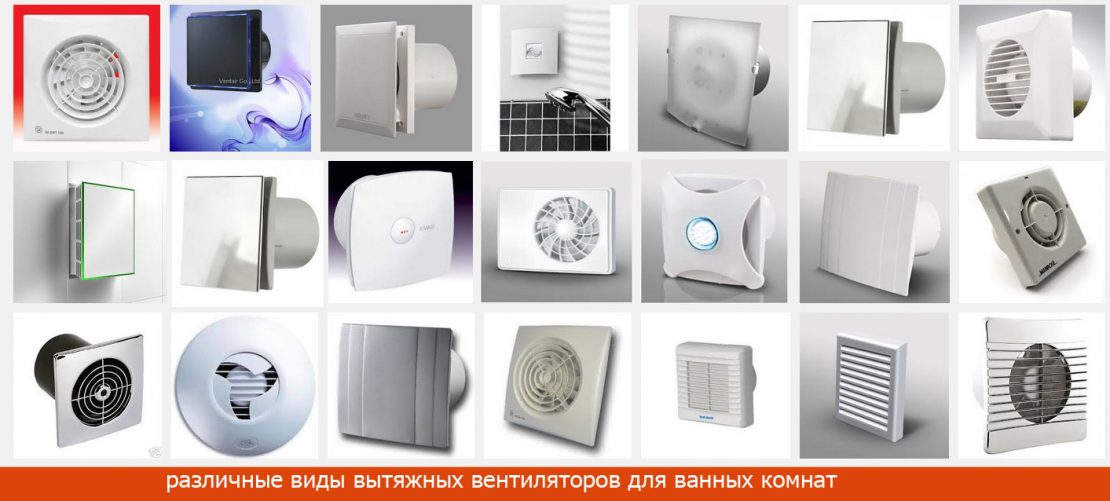

Виды вентиляторов для установки в потолок

Управление вентиляторов бывает ручное, автоматическое и дистанционное. Некоторые диффузоры для удобства управления оборудуются настенной панелью. Канальные приборы самые прочные. Они устанавливаются в воздуховод вытяжного действия. В зависимости от формы сечения канала подбирается и прибор. Он бывает с круглым или квадратным основанием.

В зависимости от конструктивных особенностей выделяют следующие разновидности диффузоров:

Центробежные приборы в спиралевидном корпусе в народе называются «улитки». Это промышленное оборудование со значительной мощностью. Тяга прибора зависит от длины лопастей и частоты вращения.
Наибольшей популярностью пользуются осевые диффузоры. Даже при небольших размерах прибор не теряет в мощности и производительности. Эти внешне привлекательные вентиляторы легко монтируются. Вентиляция в потолке в ванной или на кухне чаще делается с использованием осевой разновидности приборов. Для установки в помещении площадью не более 15 м² применяются диффузоры с бесшумной работой, устанавливаемые в подвесной потолок.
Устройства с датчиком влажности и таймером самые дорогие и эффективные. Они оптимально подходят для влажных помещений, потому что позволяют регулировать влажность воздуха. В автоматическом режиме работы вентилятор сам включается при повышении влажности в помещении и сам отключается через определенное время, которое устанавливается на таймере человеком. В продаже есть такие диффузоры во влагозащищенном корпусе, что предотвращает риск возникновения короткого замыкания.

Выбор мощности устройства

Подбор прибора по параметру мощности производится с учетом назначения помещения, его кубатуры и кратности воздухообмена. Последний показатель указывает на скорость обновления воздуха в комнате в течение определенного временного промежутка. Данный показатель регламентируется СНиП под номером 2.08.01-89. Достаточно найти раздел, посвященный вентиляции, а именно пункты 4.1-4.17.

Пример расчета мощности диффузора для установки в ванной комнате:

Находим объем помещения, зная его габаритные размеры, например, комната с высотой 280 см, шириной 290 см и длиной 310 см имеет объем 2,8х2,9х3,1=25,172 м³.
Находим в указанном нормативном документе (СНиП) таблицу определения кратности воздухообмена. Для помещений такого объема она составляет 10 единиц.
Теперь остается подсчитать мощность вентилятора. Для этого объем помещения множим на кратность воздухообмена – 25,172х10=251,72 м³/ч.

При выборе вентилятора для санузла мощность находим в зависимости от количества посадочных мест. На каждое место требуется мощность диффузора в 40-50 м³/ч. Если вентиляционные каналы в строительных конструкциях дома засорены или находятся в плохом состоянии, то параметр повышают до 100-150 кубометров в час.

Вентиляционный диффузор: все секреты оборудования

Вентиляция является сложной системой, организующей движение воздуха в здании с целью обеспечения комфортных и здоровых условий. Каждый из элементов системы выполняет свою функцию. И одной из существенных частей сети является вентиляционный диффузор, организующий вход или выход воздуха из каналов вентиляции. Нередко диффузоры ошибочно считают малосущественными элементами сети. Однако на деле правильная организация воздушного потока в значительной мере определяет общее сопротивление системы.

Разберемся в проблеме диффузор вентиляционный – что это такое и в чем его отличие от обычных решеток вентиляции. Обычные решетки выполняют только защитные и декоративные функции, предохраняют воздуховоды от накопления мусора. Функциональность диффузора значительно шире.

Диффузоры вентиляционные: виды и материалы

В зависимости от особенностей применения диффузоры для вентиляции выпускают:

приточные для равномерности распределения подаваемого воздуха;
вытяжные – с минимальным сопротивлением удаляют воздух;
приточно-вытяжные — достаточно эффективные в обоих случаях;
комбинированные модели — одновременная работа на подачу и отбор воздуха при соответствующем подсоединении к сетям вытяжки и притока.

В зависимости от используемых материалов диффузор для вентиляции может быть:

пластиковым;
металлическим из алюминия;
металлическим из стали.

Пластиковые современные вентиляционные диффузоры наиболее применимы в жилищном строительстве благодаря своим существенным преимуществам:

наименьшая стоимость;
долговечность;
отсутствие коррозии;
малый вес;
удобное присоединение к пластиковым воздухопроводам.

Металлический диффузор вентиляции обладает следующими преимуществами:

повышенная прочность;
надежность в работе;
стойкость к повреждениям в процессе эксплуатации.

Очень часто их используют в промышленных, складских помещениях. Материалами изделий могут быть легкий алюминий, обычная сталь с защитными покрытиями, сталь нержавеющая, обеспечивающая улучшенный внешний вид.

По геометрии различаются прямоугольные, круглые, квадратные модели.

В зависимости от места установки диффузор на вентиляцию может быть:

настенным;
напольным;
потолочным.

Модели напольного типа используют достаточно редко. Обычно они необходимы при размещении приточной вентустановки в подвале. Нечасто монтируют и настенные устройства. Наиболее применимыми являются вентиляционные диффузоры потолочные благодаря удобству монтажа, распространенности подвесных потолков и преимуществам отбора и притока воздуха в верхние части помещений.

Вентиляционный диффузор: вихревой, щелевой, регулируемый

Рассмотрим подробнее, что такое диффузор в вентиляции, и какие проблемы решает его применение. Устройство обеспечивает требуемые скорости забираемого из помещения или подаваемого воздуха, гарантирует равномерность распределения воздуха, нейтрализацию сквозняков, улучшение условий функционирования системы. Разнообразие решаемых задач вызывает необходимость в различных конструктивных решениях, включая наиболее распространенные:

вихревые модели;
устройства щелевого типа;
регулируемые изделия.

Щелевые диффузоры для вентиляции – что это такое и где они применяются. В таких моделях воздух проходит через каналы в форме щелей, управляющих направлением и распределением потоков. Они обычно применяют в жилых и технических помещениях при небольшой или средней интенсивности воздухообмена. Некоторые модели оснащают поворачивающимися перегородками, позволяющими регулировать направление потока.

Регулируемые модели – это диффузор, вентиляция которого меняется поворотом подвижных ламелей. Вращая его центральную часть, можно настраивать интенсивность потока. Есть модели регулируемые по сигналам датчиков.

Монтаж диффузоров вентиляции

Установка моделей в вентиляционную сеть производится напрямую при совпадении размеров либо посредством переходников-адаптеров. В случае использования потолков подвесного типа может применяться специальная система Clip in. Часто для крепления используются саморезы, герметик, системы подвеса со шпильками.

Назначение вентиляционных диффузоров

Рассматривая вопрос, что такое диффузор в вентиляции, можно выделить следующие ключевые функции – устройство позволяет:

равномерно и эффективно распределять потоки воздуха в помещении;
регулировать интенсивность и направление потоков;
защищать входы в вентиляционные каналы;
выполнять декоративную функцию;
улучшать характеристики вентиляционной сети.

Разновидности вентиляции подвесных потолков

Вентиляция в потолке бывает естественной и принудительной. Каждая разновидность отличается принципом работы и особенностями устройства. Рассмотрим характеристики каждой системы подробно.

Естественная вентиляция

Естественная вентиляция подвесного потолка осуществляется за счет того, что теплый воздух всегда стремится вверх. Поэтому в потолочной конструкции устанавливается только вентиляционная решетка, которая соединяется с вентиляционным каналом или воздуховодом. Иными словами движение потока воздуха происходит естественным образом без использования специальных приборов.

Основные составляющие этой системы, без которых она не будет эффективно работать, – это вентиляционные шахты и воздуховоды. Вентиляция под подвесным потолком в помещении выглядит как вентиляционная решетка, установленная на отверстии вентканала в стене. Для обеспечения циркуляции воздуха в пространстве за подвесной конструкцией достаточно установит пару решеток в потолок.

Принудительная вентиляция

Если обустраивается вентиляция в потолке в ванной, то ее естественной разновидности порой недостаточно для быстрого и эффективного удаления теплого влажного воздуха, который создает благоприятные условия для развития плесени. В данном случае нужна только принудительная система. Ее работа основана на принудительном создании потока воздуха для вентиляции помещения. В этом случае используется специальный прибор (вентилятор или диффузор), во время работы которого создается тяга в системе.

В данном случае устанавливается вентилятор в подвесной потолок. Агрегат подбирают по мощности и другим требованиям в зависимости от габаритов и назначения помещения. Прибор подсоединяется к одному концу воздуховода, другой конец которого выводится в существующий канал в стене.

Разновидности вентиляционных диффузоров

На производстве для изготовления вентиляционных приборов используют такие материалы, как металл, пластик и достаточно редко дерево. Конструкции из пластика очень устойчивы к коррозийным процессам и имеют незначительный вес. Металлическое оборудование способно служить многие годы и отличается своей прочностью.

Разновидности вентиляционных диффузоров можно представить таким образом:

Разновидности диффузоров
Вихревой	Формы таких устройств бывают круглые и квадратные. За счет специальной конструкции такого типа приборы способны производить закрученные потоки воздуха. Их рекомендуют устанавливать в ванных комнатах и туалете, где необходима быстрая смена воздуха.
Щелевой	Компактные и практически незаметные устройства. Подходят для помещений с высокими потолками более 2,5 метров. Их главной функцией считается, регулировка углов попадания в доме воздушного потока. Предназначены для жилых комнат, а также гардеробных и встроенных шкафов.

По форме диффузоры принято разделять на круглые и прямоугольные. Модели круглой формы в производстве подгоняют под требования того или иного декора. Они могут быть веерные, тарельчатые и щелевые.

Также диффузоры разбивают на разновидности по месту их размещения:

напольные;
настенные;
потолочные.

Чаще всего используется последний вариант. За счет своих рабочих функций, а именно перемешиванию воздуха вверху помещения, они не создают дискомфорта человеку. По назначению приборы для вентиляции разделяют на приточные, регулирующие подачу воздуха, вытяжные и сопловые.

Принцип работы диффузора соплового заключается в создании узконаправленного потока воздуха на большие расстояния. Некоторые приборы оснащены механическим приводом, который позволяет изменять скорость подачи воздуха.

Вытяжные элементы нейтрализуют формование единого потока воздуха, за счет разному направлению растяжения на выходе прибора.

Конструкцию диффузора составляют такие детали, как монтажное кольцо, клапан, диск на оси, заклепки для крепления. Чаще всего монтажно кольцо изготовлено из стали.

Основные размеры вентиляционного диффузора можно изобразить примерно так:

Название	Диаметр
Круглый, пластиковый, приточно-вытяжной	200 мм
Сопловый, алюминиевый	100 мм
Щелевой (прямоугольный)	500х100 мм
Квадратный, пластиковый	150х150 мм
Круглый, нержавеющая сталь, приточно-вытяжкой	100 мм
Круглый, алюминиевый, приточно-вытяжной	100 / 200 мм

3 Критерии выбора анемостата

Важно правильно определить пригодность воздухораспределителя к условиям обустраиваемого помещения. Диффузоры выпускают разных типоразмеров: по площади сечения, диаметру, шумовым характеристикам

Выбирают необходимую модель, опираясь на следующие критерии:

1. Присоединительный размер или диаметр оголовка диффузора или анемостата сопоставляют с габаритом вентиляционного канала системы проветривания. У регулируемых моделей -Ø80―200 мм, если требуется больший — ставят обычный воздухораспределитель.
2. Щелевое отверстие — от него зависит производительность устройства. Чем больше диаметр анемостата или периметр всех прорезей диффузора, тем объёмнее пропускная способность распределителя.
3. Типы проветривания помещения и элементов рассеивания вентиляционных потоков совпадают: вытяжные или приточные исполнения.
4. Скорость движения струи соотносится с предельным шумом: при интенсивности перемещения потока 2 м/с, уровень звука не должен превышать ночью 45 дБ, днём — 55 децибел.
5. Запас хода учитывают в анемостате — чем он больше, тем шире диапазон использования прибора. Идеальное значение 8―30 мм.

Правильно выбранный диффузор обеспечит проветривание любого помещения. Чтобы условия эксплуатации воздухораспределителя не привели к преждевременной поломке прибора, материал корпуса должен быть соответствующим. Пластик и нержавеющая сталь прекрасно справятся с любой агрессивной атмосферой. В помещениях с комфортным климатом можно использовать решётки из дерева.

Потолочный диффузор: монтаж

Есть два способа подключения диффузоров к вентканалам: напрямую или через адаптер (камеру статического давления). Более правильный — второй вариант, но он требует большего зазора между базовым и декоративным потолком.

Если форма и размеры потолочных диффузоров и вентиляционных труб совпадают

Чтобы подключить потолочный диффузор напрямую к вентиляционным трубам (отводам) в месте установки в вентиляционной трубе ставится тройник/разветвитель. В свободный — третий — выход и ставится устройство.

Вырезать отверстие прямо в трубе под его установку — неверное решение. Корпус выступает за пределы трубы, затрудняя движение воздуха, производительность системы падает, со временем еще образуется пылевая пробка, которая вообще может перекрыть просвет. В общем, такого стоит избегать.

Подбирать отводы от основной трубы надо так, чтобы их было удобно соединять с диффузорами. К круглому отводу от воздуховода не составит труда подключить круглый диффузор, а к прямоугольному — прямоугольный

Важно также чтобы их размеры совпадали. Вот эту простую истину надо помнить при создании системы, выбирая тройники или делая отводы с соответствующими параметрами

При совпадении формы и размера установить потолочный диффузор не проблема

Совпадающие по размерам диффузоры устанавливают в вентканалы просто вставляя их. Небольшие по размерам и весу модели можно фиксировать к коробу при помощи герметика (силиконовый нейтральный). Так обычно крепят модели с круглым основанием.

Для подвесных потолков различных видов (гипсокартонных, пластиковых, Армстронг) разработана специальная система фиксации — Clip in. Она представляет собой распорки типа тех, что можно увидеть на встраиваемых потолочных светильниках.

Более массивные квадратные/прямоугольные модели крепятся к стенкам короба при помощи саморезов или на подвесах к потолку. Первый вариант проще, но его лучше не использовать, так как на торчащем винте самореза собирается пыль. Разве что в конструкции предусмотрены специальные выступы под крепеж. В противном случае со временем в месте, где торчит саморез, образуется солидная пробка, мешающая прохождению воздуха.

Пример использования переходника —круглый потолочный диффузор подключается к прямоугольному вентиляционному каналу

Если отвод сделан из гофрированного материала или есть желание сделать все «правильно», тяжелые корпуса подвешивают к потолку на шпильках или подвесах.

Использование адаптеров

Адаптеры или камеры статического давления помогают избежать такого неприятного явления, как сквозняки. В этом резервуаре происходит равномерное перераспределение воздуха, который идет ровным потоком по всей поверхности решетки. Но у этих устройство есть существенный недостаток — они «крадут» высоту потолка. Модели с боковым подключением имеют меньший размер, но места все равно отнимают достаточно.

Виды адаптеров для вентиляционных потолочных диффузоров

Чаще всего камера статического давления представляет собой параллелепипед, к нижней части которого крепится диффузор. Сверху или сбоку есть выход для подключения вентканала. Он может быть любой требуемой формы: круг, квадрат, прямоугольник, овал.

Есть адаптеры:

Со встроенным поворотным клапаном. Если модель диффузора не предусматривает регулировку, это можно сделать при помощи адаптера.
Со съемным фильтром. Они позволяют еще и очистить поступающий воздух.
С рассекателем воздушного потока. Это лист металла с мелкой ячейкой. Ставится на мощные приточные системы, позволяет равномерно распределить воздушный поток по всей поверхности решетки. .

Изготавливают камеры статического давления для диффузоров вентиляции чаще всего из оцинкованной стали. Толщина листа — 0,5-0,8 мм. Есть фирмы, которые сделают устройство по вашим параметрам. Также в продаже есть стандартные адаптеры — для стандартных решений. Они могут быть сделаны из стали (оцинкованной, нержавеющей) или из пластика.

Пластиковые адаптеры стыкуются с гофрой или пластиковыми воздуховодами

При необходимости камеру статического давления обшивают утеплителем. Это необходимо чтобы при взаимодействии теплой поверхности адаптера и холодного воздуха, на нем не выпадал конденсат.

Один из способов установки адаптера для диффузора вентиляции

Если диффузор подключается через адаптер, основная задача — закрепить это устройство. Если это подвесной потолок, крепить камеру можно к профилям. В случае с натяжным потолком придется ее подвешивать к основному потолку. Способы известны: шпильки или перфорированные подвесы.

Альтернативы потолочным диффузорам

Иногда можно обойтись и без установки потолочных моделей. Однако при этом придется учитывать следующие нюансы:

при таком раскладе будет обеспечиваться лишь приточная вентиляция. Лишний воздух будет удаляться за счет высокого давления. Этот способ довольно часто используется в офисах или больших торговых помещениях. При этом воздух будет охлаждаться или же напротив, нагреваться, в зависимости от времени года;
потребуется провести установку подвесных потолков.

При таком способе вентиляция помещения будет производиться следующим образом. Воздух будет нагнетаться под натяжным потолком. При этом пустоты над потолком будет служить в качестве своеобразной камеры, где будет производиться давление. Внутрь комнаты потолочный воздух будет попадать за счет перфораций, проделанных в панели потолка.

Как выбрать

Выбрать можно с учетом нижеприведенных моментов:

Размеры конструкции, которые определяются на основании размеров тоннеля.
Тип материала, используемый при изготовлении.
Форма корпуса и дизайн

Важно также то, какой вид имеют жалюзи, перенаправляющие воздушный поток.
Количество направлений, в которых проводится перенаправление воздуха.. Несмотря на то, что конструкция диффузоров относительно проста, тот момент, кто является производителем, достаточно важен

Это оказывает влияние на то, какого качества рассматриваемая продукция

Стоит помнить о том, что хорошие вещи не могут стоить дешево. Однако некоторые продавцы непомерно завышают цену на продукцию, поэтому в некоторых случаях высокая цена – признак большой наценки

Это оказывает влияние на то, какого качества рассматриваемая продукция. Стоит помнить о том, что хорошие вещи не могут стоить дешево. Однако некоторые продавцы непомерно завышают цену на продукцию, поэтому в некоторых случаях высокая цена – признак большой наценки

Несмотря на то, что конструкция диффузоров относительно проста, тот момент, кто является производителем, достаточно важен. Это оказывает влияние на то, какого качества рассматриваемая продукция. Стоит помнить о том, что хорошие вещи не могут стоить дешево. Однако некоторые продавцы непомерно завышают цену на продукцию, поэтому в некоторых случаях высокая цена – признак большой наценки.

Чтобы вентиляция, которой оснащен дом, могла работать бесперебойно и качественно, необходимо организовать сбалансированную конструкцию системы. Если в конструкцию не включен диффузор вентиляционный, то рассчитывать на то, что вентиляция будет обеспечивать необходимые условия относительно воздушного пространства, в таком доме не стоит. Диффузор вентиляционный отвечает за ряд очень важных функций, которыми должна быть наделена любая грамотная и качественная система. В чем заключается его функционирование и особенности работы следует рассмотреть более детально, а также понять каким образом происходит процесс монтажа.

Вентиляционный диффузор

Модель	Цена, рубли
Универсального типа из металла ДЕВЕНТ DAK 150	742 руб.
Вытяжного типа, материал — металл ДЕВЕНТ EAV 250	409 руб.
Сопло JN-A 160	1715 руб.
Универсального типа, материал — пластмасса ДЕВЕНТ PAV 200	320 руб.
Сопло JN-A 315	4180 руб.
Универсального типа из металла ДЕВЕНТ DAK 250	1280 руб.
Вытяжноготипа ДЕВЕНТ EAV 200, материал — металл	367 руб.
Приточного типа ДЕВЕНТ SAV 125, материал — металл	180 руб.
Диффузор UAV 100	150 руб.
Универсального типа ДЕВЕНТ PAV 125, материал — пластик	207 руб.
