Как устроена дренажная помпа для кондиционера и обзор популярных моделей

В процессе работы любого кондиционера производится большое количество конденсата, который необходимо выводить за пределы обслуживаемого помещения. Для исполнения этой функции устанавливают дренажный насос кондиционера, в состав которого входит поддон для накапливания, дренажная трасса для транспортировки и дренажная помпа для перекачки конденсата. В этой статье мы расскажем о том, что собой представляет дренажная помпа для кондиционера, как ее правильно выбрать и как установить.

Что это такое и для чего нужна дренажная помпа для кондиционера?

Принцип работы и устройство

Как правило, все производители климатической техники оснащают собственную продукцию встроенными дренажными системами. Их технические характеристики при этом полностью соответствуют поставленным перед ними задачам и рекомендуемым условиям, в которых будет устанавливаться оборудование. Дренажный насос в таком случае может пригодиться только при поломке или установке устройства в экстремальных условиях, для работы в которых необходима установка дополнительной помпы.

Аналогичным образом ситуация обстоит с дренажными системами канальных и кассетных кондиционеров, в которые помпа монтируется в обязательном порядке вне зависимости от того, кто является производителем конкретной сплит-системы.

Таким образом, дренажная помпа необходима кондиционеру для эффективного удаления жидкости в случаях, когда речь идет о большой длине дренажной трассы, необходимости преодоления перепадов высот по пути всей трассы и предотвращения застоя жидкости в системе кондиционера.

Принцип работы такого устройства предельно прост и может отличаться в зависимости от разновидности помпы.

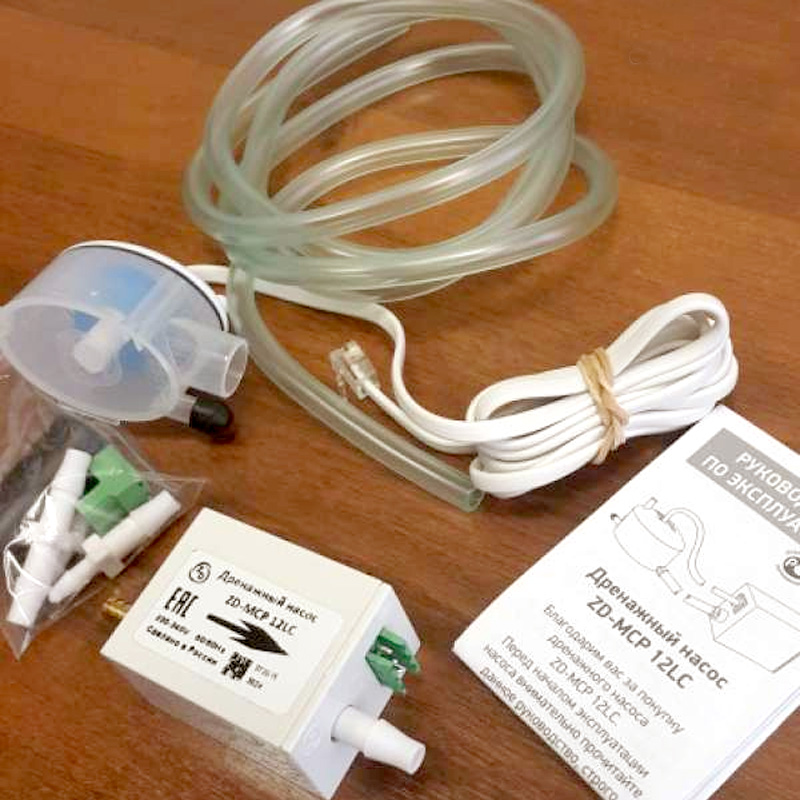

Стандартная раздельная помпа состоит:

• емкости;
• поплавка, выполняющего роль датчика уровня воды;
• помпы;
• трубки для отвода конденсата.

В некоторых устройствах вместо поплавков применяются теплочувствительные датчики, реагирующие на прикосновение к воде и высыхание накопительной емкости.

Основные виды и их характеристики

Какой лучше выбрать?

Условно все дренажные насосы можно разделить на четыре группы, каждая из которых будет использоваться для решения задач по отводу конденсата для определенных кондиционеров:

Работа дренажного оборудования кондиционеров должна быть неслышной и незаметной человеческому глазу. Единственным внешним проявлением работы системы для индивидуальных пользователей является тонкая струйка воды, текущая из внешнего блока сплит-системы.

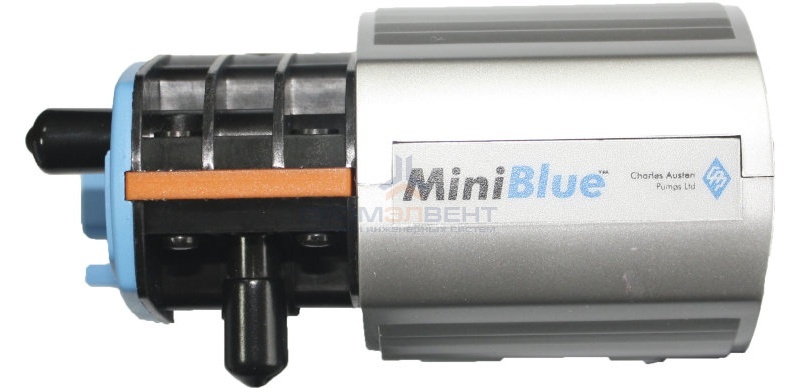

Перистальтические системы работают крайне тихо, выдать их может только звук движения воды, но никак не шум собственной работы.

Дренажные насосы так же, как и любые другие насосы, взаимодействующие с практически нейтральными жидкостями, относятся к оборудованию с длительным сроком эксплуатации. Таким образом, если производитель дорожит собственной репутацией, то приобрести дренажный насос понадобится всего лишь однажды.

Производители и популярные модели

«SAUERMANN»

В настоящий момент дренажные помпы производства «SAUERMANN» являются одними из самых известных. Обусловлено это высоким качеством оборудования и его ценовой доступностью.

Рассмотрим технические характеристики наиболее популярных моделей:

Правила выбора

При выборе насоса дренажного для кондиционера следует отталкиваться от его необходимой производительности. Средний показатель выработки конденсата любым кондиционером составляет 500-800 мл./ч. на 1 кВт «производства холода». Пятикиловатная техника, работающая в режиме «производства холода», выделяет жидкости, в среднем 2,5 -4 л/ч. Насос следует выбирать аналогичной производительности.

Для бытовых сплит-систем с настенным испарительным модулем, предпочтительнее всего будут раздельные варианты устройства. Далее, следует выбрать самое малошумное из представленных на отечественном рынке, но с необходимой производительностью.

Неисправности дренажной помпы

Помпа состоит из поплавка-выключателя и собственно электронасоса, соединенных тонкими трубками отводящего канала. При заполнении камеры водой, поплавок поднимается и дает сигнал на моторчик, включая его. Благодаря этому помпа работает только тогда, когда конденсат скапливается в камере в избыточном количестве. Там же расположен и фильтр, задерживающий относительно крупные частицы грязи. Именно этот узел следует чистить как можно чаще. Если дренажная помпа для отвода конденсата установлена в нормальной доступности, то её обслуживание в принципе особой сложности не представляет. Главное, чтобы она была чистой, моторчик насоса исправным и сориентирована она была правильно, по тем рекомендациям, что даны в инструкции к ней.

Неполадки и неисправности дренажной помпы кондиционера. Нередки ситуации, когда невозможно оборудовать дренажный канал самотеком. В основном это связано с особенностями расположения и конструкции внутренних блоков, а также с различными нюансами дизайна помещения. В таких случаях используют дренажную помпу, которая позволяет поднять воду в максимально доступную высокую точку в помещении и организовать слив уже из неё. В некоторых кондиционерах (кассетных сплит-системах например) такие помпы стоят по умолчанию.

Но разумеется и у этих устройств есть свои слабые места. Это поплавок-выключатель и собственно мотор насоса. Поплавок включает мотор насоса, когда скопившаяся в нем вода поднимает его и замыкает контакт. Нетрудно догадаться, что постоянно накапливающаяся грязь может как заклинить поплавок, так и закупорить капиллярные трубки, соединяющие его с насосом. В этих случаях помпа может не только перестать выполнять свою функцию , но и попросту сгореть.

Поэтому если кондиционер оборудован дренажной помпой, её чистке надо обязательно уделять внимание при каждом профилактическом обслуживании. Еще на стадии монтажа кондиционера необходимо хорошо продумать установку помпы. Главное требование — простая доступность ко всем ее частям

В противном случае её будет тяжело или даже невозможно почистить, отремонтировать или заменить

Главное требование — простая доступность ко всем ее частям. В противном случае её будет тяжело или даже невозможно почистить, отремонтировать или заменить

Еще на стадии монтажа кондиционера необходимо хорошо продумать установку помпы. Главное требование — простая доступность ко всем ее частям. В противном случае её будет тяжело или даже невозможно почистить, отремонтировать или заменить.

Если б вы только могли представить сколько дорогих интерьеров было изуродовано из-за того, что товарищи монтажники надежно замуровали дренажную помпу. Так, чтоб без кирки к ней, не дай бог, никто не добрался. А то ещё вдруг кому-нибудь да пришла бы однажды в голову дурацкая мысль — взять да почистить помпу… Так что если вы еще только планируете ставить кондиционер и в нем конденсат должен будет отводиться помпой, хорошенько проследите за тем, чтобы потом её легко можно было достать и разобрать и собрать обратно.. Пусть монтажники ПРИ ВАС покажут, как это будут делать потом сервисники.

Потому что последствия обратного будут с одной стороны такими же, как при любом засорении дренажа ( из кондиционера течет вода), а с другой — не устранимыми нормальным образом. Ну, если конечно для кого-то не нормально — ломать дорогую отделку или спускать на видном месте шланг из кондиционера в ведерко.

Кроме доступности, другим обязательным требованием к правильной установке дренажной помпы является соблюдение паспортных характеристик. Высота и угол подъема воды не должны превышать заявленные в документации, иначе помпа просто не будет справляться с нагрузкой. Также следует избегать всевозможных «узлов» и «спиралей» — трубка отводящего канала должна быть по возможности выпрямлена и зафиксирована. Лучше приобрести более мощную помпу, чем с недостатком. Кстати и шумность устройства также будет зависеть от нагрузки на него и загрязненности.

ВИДЕО. Установка дренажной помпы на кондиционер

4 Монтажные работы

Это и является одним из основных ограничений для установки внутреннего блока в помещении. Решается такая проблема следующими способами:

• устанавливая кондиционер, трубку, по которой будет удаляться жидкость, можно аккуратно скрыть ее в стене, расположив под нужным углом, при этом такой вариант возможен, если на всём пути нет никаких препятствий, наподобие дверных проёмов и т. п. ;
• при монтаже необходимо размещать устройство в непосредственной близости от наружной стены, поскольку конденсат должен выходить на улицу.

Основным преимуществом является возможность установки кондиционера на необходимое место, согласно дизайнерской задумке.

Кроме явных преимуществ, есть и специфические недостатки в такой схеме:

• устанавливая помпу, нужно обеспечить полный доступ к ней, поскольку загрязнённая вода со временем приведёт к засорению трубок, что выведет из строя всю систему;
• любая помпа оборудована электроприводом, который выдаёт определённые шумы, что может создавать некоторый дискомфорт для пользователей во время работы.

Накопительный бак с поплавком (датчиком уровня) можно установить в любом месте по всей длине дренажной трассы. К примеру, в корпусе кондиционера или сливной ванне. Но всё зависит непосредственно от вида кондиционера.

Установить систему можно в любом месте. Единственное, что нужно соблюдать, это уровень расположения кондиционера, помпы и дренажной ванны. Эта информация указана в инструкции к определённому прибору.

Сама помпа устанавливается в любом подходящем месте, к примеру, в дренажной трубе, корпусе кондиционера или фальш-потолке. А вот ёмкость для сбора воды (бак) нужно монтировать строго в горизонтальном положении, хорошо его закрепив с помощью кронштейнов и анкерных болтов.

Все электрические элементы крепятся согласно схеме, представленной в технической документации. Их сечение также должно соответствовать предложенным требованиям от производителя. Любые горизонтальные комплектующие, наподобие труб для отвода воды, нужно устанавливать под рекомендуемым углом наклона для оптимизации работы.

1 Принцип действия помпы

Практически все известные производители кондиционеров монтируют в свою продукцию дренажные или другие виды насосов. Их технические характеристики после выхода с завода на продажу уже отвечают всем необходимым параметрам и характеристикам, которые нужны для установки в определённых условиях. Дополнительные насосы могут понадобиться только в некоторых случаях, когда условия не позволяют справляться стандартной конфигурации, например, с сильной влажностью воздуха. Тогда дренажные насосы могут сильно помочь.

В более бюджетных моделях дренажные помпы не предусмотрены, поэтому докупать их придётся самостоятельно.

Функция дренажной помпы в быстром и эффективном удалении жидкости. Особо необходимо это в случаях, когда дренажный путь имеет существенную длину при больших перепадах высот, а также для того, чтобы жидкость долго не застаивалась в системе кондиционирования.

Принцип работы не является сложным и может отличаться в зависимости от типа и конкретной модели.

Классическое устройство имеет такие комплектующие:

• помпа;
• трубка для отвода жидкости;
• ёмкость;
• поплавки, которые фиксирует запредельный уровень воды и, соответственно, реагирует включением помпы.

Иногда для этих целей устанавливают другой тип датчиков, а именно теплочувствительные. Они реагируют на влагу и включают прибор так же, как и чувствуют высыхание воды в ёмкости и дают сигнал на прекращение работы.

Когда кондиционеру необходим дренажный насос

В комплект поставки климатического оборудования класса премиум, а также крупных канальных или кассетных блоков, изначально входит помпа для автоматического дренажа кондиционера. Она имеет большой рабочий ресурс, не требует специального технического обслуживания и почти никогда не нуждается в ремонте. В процессе эксплуатации она остается практически незаметной, поскольку не издает ощутимых звуков.

Производители недорогих сплит-систем в целях минимизации стоимости своей продукции почти никогда не оснащают ее штатными насосами. В большинстве ситуаций, предусматривающих отвод конденсата самотеком, это себя оправдывает. В случае установки климатического оборудования в низких точках или при сложной конфигурации трассы вывода сконденсированной жидкости об установке дренажной помпы для приобретенного кондиционера надо позаботиться самостоятельно.

Совет! Если вам требуется система принудительной откачки конденсата, не изобретайте велосипед, а смонтируйте проверенную временем стандартную схему.

Конструкция системы удаления конденсата

Для организации автоматической откачки образующегося конденсата потребуется следующее оборудование:

• поддон, объем которого соответствует скорости накопления влаги при самом интенсивном режиме работы,
• первичный датчик, включающий и выключающий электродвигатель насоса при заданном максимальном и минимальном уровне в емкости,
• помпа, производительность которой с запасом превышает интенсивность поступления конденсата, а создаваемый напор достаточен для преодоления гидравлического сопротивления трубопроводов,
• трасса откачки влаги, представляющая собой обычную трубку подходящего диаметра с крепежными элементами для надежной фиксации ее на строительных конструкциях или в декоративных коробах.

Конструкция системы удаления конденсата Важно! Поддон и трубки не играют решающей роли в работе системы. Их можно легко изготовить из подручных материалов

Но к выбору насоса надо подойти с предельной ответственностью

Но к выбору насоса надо подойти с предельной ответственностью.

Общие характеристики конструкции

Дренажный насос для кондиционера имеет свои особенности строения. В конструкцию входят такие элементы:

• поддон для конденсата;
• специальная дренажная трасса, транспортирующая конденсированную жидкость;
• помпа, выполняющая функцию перекачки конденсата.

Чаще всего, в состав кондиционера уже включена помпа. Насос может понадобиться в тех случаях, когда изделие поломалось и нужна дополнительная помпа. Все наносы имеют помпы с высоким показателем производительности. Это позволяет бесперебойно выводить конденсированную жидкость

При выборе изделия необходимо обращать внимание на показатель высоты столба воды, шум в процессе эксплуатации и прочие технические особенности. В комплектацию хорошего кондиционера входит дренажный насос с помпой. Это обеспечивает выполнение устройством всех необходимых функций

Дренажная система монтируется возле кондиционера, если трасса, по которой стекает вода, очень длинная. В тех случаях, когда присутствуют перепады высоты, давление снижается, что может привести к плохому вытеканию жидкости

Это обеспечивает выполнение устройством всех необходимых функций. Дренажная система монтируется возле кондиционера, если трасса, по которой стекает вода, очень длинная. В тех случаях, когда присутствуют перепады высоты, давление снижается, что может привести к плохому вытеканию жидкости

Очень важно, чтобы конденсат правильно выходил наружу, так как могут появиться такие проблемы:

• появление неприятного запаха в помещении;
• переполнение поддона;
• вытекание воды, которая может испортить мебель, стены и полы.

Для того чтобы кондиционер работал правильно и не возникало подобных ситуаций, необходимо, чтобы монтаж выполнял опытный мастер. Это позволит правильно расположить трубы, по которым будет выходить конденсат.

При выведении трассы за пределы помещения, вода, которая по ней стекает, может портить структуру здания, поэтому лучше воспользоваться другим вариантом выведения конденсата. Дренажные насосы нужны для предотвращения скопления воды в системе. Выбор наноса должен основываться на условиях, при которых будет осуществляться его работа. Существует несколько видов представленного оборудования, которое используется для определенных вариантов работы.

Помпа обычно входит в комплектацию кондиционера

Способы крепления помпы

Наверное не сосчитать все возможные способы крепления помпы

Главное, на что нужно обратить внимание, – это высота подъема. Одна помпа может поднимать воду на высоту 2 метра, другая – на 3 метра и т.д., т.е

у каждой помпы свои показатели. Исходя из этого будет понятно, на сколько далеко от внутреннего блока мы сможем ее прикрепить.

При этом пользователь хочет, чтобы она была максимально спрятана. Никому не понравится, если помимо внутреннего блока будет что-то еще “болтаться” рядом. Но  здесь есть один нюанс – независимо от способа крепления, к помпе обязательно должен быть доступ. Какой бы хорошей она ни была – это прибор, который может сломаться. Если спрятать ее за натяжным потолком, то в случае форсмажора придется снимать полотно и затем заново натягивать. Ну а те монтажники, которые замуровывают помпы в стену, – просто “преступники”.

Итак, помпу можно размещать следующим образом:

1. Внутри корпуса внутреннего блока. К сожалению, не всегда получается это сделать, т.к. не всегда есть нужное пространство, особенно это касается сплит-систем небольшой мощности.
2. Рядом с внутренним блоком. Есть такие модели (например, Siccom Flowatch Vision), которые крепятся непосредственно к “внутрянке” с любой стороны и при этом все выглядит очень даже прилично.
3. За натяжным потолком или в стене при условии наличия специального люка, через который всегда можно будет добраться до помпы.

Не забывайте, что помпа, так же, как и кондиционер, тоже требует сервисного обслуживания. Иначе рано или поздно она засорится и вода потечет из внутреннего блока по вашей стене с дорогими обоями.

Ошибки при вакуумации сплит-систем

В отсутствии измерителя вакуума монтажники кондиционеров ориентируются по данным давления на манометре – ждут падения стрелки ниже нулевой отметки, после чего завершают вакуумизацию. Это глубочайшая ошибка!Достижение предельного минуса по манометру низкого давления не является целью вакуумации. Для устранения влаги высоковакуумную атмосферу в контуре следует держать более 30 минут после выхода манометра в минус

Следует продолжать поддерживать атмосферную разреженность в фреоновом контуре как минимум полчаса при выключенном насосе, чтобы испарить и вывести влагу из климатического прибора. Эта операция называется опрессовкой.

Если в ходе вакуумной опрессовки синий манометр покажет самопроизвольную нормализацию давления – стрелка перейдет с нуля на единицу – наблюдается разгерметизация. Проверяем крепления шлангов к манометрической системе, к кранам на уличном сплит-блоке и вакуум-насосе.Новая сплит-система штатно заправлена фреоном, изолированным во внешнем блоке. Завершив вакуумирование, нужно не отсоединяя шланга от сервисного штуцера (вакуум в контуре должен сохраняться) снять заглушки и открыть краны шестигранным ключом, впуская хладагент в контур

Не обнаружив слабого крепления между этими приборами, ищем монтажный дефект – перетянутые или незатянутые гайки на медных трубках магистрали, либо некачественную вальцовку их концов.

Вакуумация хладагентной магистрали эффективна, если только температура в зоне расположения внешнего блока кондиционера превышает +15оС. Вода при низких уличных температурах в условиях разреженной атмосферы не испаряется, а замерзает –  вывести ее из трубной магистрали практически невозможно.

К примеру, при +30оС достаточно 40 мбар, чтобы испарить имеющуюся в холодильном контуре воду. А при 0оС потребуется снизить давление до глубокого вакуума – ниже 6 мбар, иначе испарения и отвода влаги не будет.Чем более холодна атмосфера в месте размещения внешнего кондиционерного блока, тем более высокий вакуум и больший срок требуются для отвода влаги перед запуском в контур фреона

Поэтому вакуумацию требуется выполнять либо в теплый сезон, либо со специальным подогревом теплообменника внешнего сплит-блока (например, тепловой пушкой) в течение всего времени, пока в подготавливаемой фреоновой магистрали поддерживается вакуум.

Заметим, что продувка контура фреоном, практикуемая нерадивыми монтажниками, должного результата по устранению воздуха и влаги дать не может. Это лишь бесцельный расход фреона, кстати, недешевого.

Post Views: 182

Дрежаная система кондиционера – Холод Дома

29.05.2019

Ремонт кондиционеров требует специальных знаний о принципах работы внутренних узлов конструкции.

Надлежащую работу агрегатов обеспечивает, в том числе, дренажная система кондиционера, которая предназначена для удаления сконденсированной из воздуха влаги.

Дренажная система кондиционера представляет собой мягкую гофрированную трубку, по которой влага поступает в дренажный поддон, на улицу или в канализацию.

При чрезмерном скоплении влаги поддон переполняется, в помещении появляется запах застоявшейся воды. Зачастую с целью уменьшения вероятности поломки дренажная трубка выведена на улицу, однако при этом вода попадает на фасад здания, подоконники и прохожих.

Поэтому трубку лучше направить в канализацию, используя специальную дренажную помпу. Для обеспечения естественного стока воды при установке дренажной трубки используется небольшой наклон 5-10 мм. При невозможности выполнения наклона применяются дренажные насосы.

Ремонт кондиционеров: неисправность дренажной системы кондиционера

Неисправность дренажного трубопровода приводит к сбою в системе кондиционирования. Ремонт агрегатов кондиционера, из которых течет вода, заключается в переустановке всего дренажа либо в замене помпы и ее составляющих. Причиной течи может стать засорение пылью, пережатие или разрыв дренажного трубопровода.

Засоренные трубы прочищаются мощным напором или высоким давлением с помощью специального оборудования. Для предотвращения засоров дренажная трубка должна быть укомплектована до наступления холодов нагревательным устройством или обогревательным кабелем, электропитание которых подается непрерывно и не зависит от основной цепи.

Помпа оснащена системой самодиагностики, которая при превышении уровня воды подает сигнал о выключении кондиционера, что существенно облегчает ее починку.

Ремонт кондиционеров: обледенение испарителя

Ремонт кондиционеров при обледенении испарителя и проникновении льда в отверстие дренажа начинается с установления причин обледенения. Оно может быть вызвано снижением давления фреона в системе и его утечкой. Загрязнение вентилятора и фильтров приводит к недостаточному обдуву испарителя.

В этих случаях ремонтники прочищают вентилятор, испаритель и фильтры, а утечку фреона восполняют. Неверная конфигурация слива и повышение уровня загрязнения воздуха также приводят к засорению дренажной системы.

Специалисты промывают дренажный канал и прочищают его антибактериальными и антигрибковыми средствами, при этом разбирать кондиционер не требуется.

Как почистить дренажную трубку кондиционера: засорение и очистка

Как почистить дренажную трубку кондиционера

Многие владельцы сплит-систем сталкивались с такой проблемой, как протекание кондиционера. Вода обычно капает из внутреннего блока устройства. Хорошо, если она просто вытекла на пол, а не залила вам дорогую мебель или технику.

Еще одна неприятность, которая может произойти по причине протечки конденсата – это короткое замыкание, в случае, если вода попала на розетку или включенный бытовой прибор. От чего это происходит? Скорее всего, у вас загрязнилась дренажная система кондиционера. Вода не может вытекать через трубку наружу и поэтому течет внутрь, в квартиру.

В данной статье мы подробно осветим на вопрос, как почистить дренажную трубку кондиционера и всю дренажную систему.

Как правильно чистить дренажную систему кондиционера

Большинство режимов бытовых кондиционеров и сплит-систем предусматривают работу в полностью автоматическом режиме и не требуют внимания пользователей за исключением дренажной системы

Дренажная система, как ею пользоваться и как обслуживать

Принципы работы любой холодильной установки, в том числе и бытового кондиционера, подразумевают, что в процессе охлаждения воздуха должно образовываться определенное количество конденсата, то есть воды.

А вода, как известно, имеет свойство просачиваться в любые отверстия, да еще и является отличным проводником электричества.

Для сбора накопившегося конденсата во внутреннем блоке сплит-системы предусмотрена специальная пластиковая ванночка с подключенной к ней дренажной трубкой, по которой вода естественным образом по законам гравитации стекает в канализационные коллекторы или же прямо на улицу.

Классификация дренажного оборудования для сплит-систем

Существует большое количество дренажного оборудования для различной климатической техники, классифицировать которое можно, разбив на 4 основных группы:

1. Встраиваемые. Это устройства, которые устанавливаются непосредственно в корпус кондиционера, точнее, внутрь ванны для сбора конденсата. Применяются в канальных и кассетных сплит-системах. Производительность устройства варьируется от 5 до 150 л/ч.

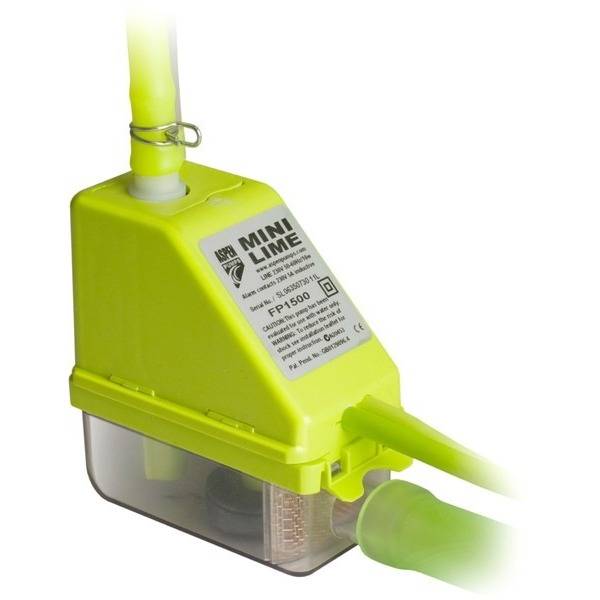

2. Раздельные. Оборудование этой группы состоит из накопительной емкости и насоса с блоком управления, которые смонтированы в одном корпусе. Эти два блока соединяются между собой гибким шлангом. Конструктивной особенностью этого прибора является возможность раздельной установки: датчик уровня может монтироваться непосредственно во внутренний модуль сплит-системы, а насос устанавливается в коробе фреоновой магистрали.
3. Наливные. Их конструкция предусматривает достаточно большую накопительную емкость с установленным в ней датчиком уровня. Габариты и производительность устройств этого типа достаточно велики, поэтому идеально подходят к климатической технике большой мощности.
4. Перистальтические отличаются от остальных возможностью подъема конденсата по дренажной системе, на высоту более 15 м. при достаточно низкой производительности до 10 л/ч.
