Как соединить трубы ПНД: виды соединений (фитинги, муфты, сварка) и их особенности
Актуальность вопроса о том, как правильно выполнять соединение труб ПНД, объясняется тем, что такие изделия, изготовленные из полиэтилена низкого давления, активно используются в современном строительстве, а также для ремонтных работ. Монтаж таких труб, которые могут быть использованы для транспортировки различных сред, может осуществить даже тот, кто никогда ранее не сталкивался с необходимостью выполнения подобной процедуры.
Устройство летнего поливочного водопровода из труб ПНД
Сферы применения труб из полиэтилена низкого давления
Благодаря своим уникальным характеристикам трубы, изготовленные из ПНД, нашли широкое применение не только в капитальном строительстве, но и в бытовых условиях. Наиболее распространенными сферами применения таких труб являются:
- монтаж трубопроводов, используемых для водоснабжения строительных сооружений различного назначения;
- обустройство канализационных систем;
- защита электрических кабельных систем;
- формирование гидроизоляционного слоя для элементов теплотрасс;
- защита кабелей связи при их прокладке в открытом грунте;
- обеспечение нормального функционирования артезианских скважин;
- формирование бетонных конструкций при возведении монолитных строительных сооружений;
- монтаж систем орошения для тепличных сооружений.

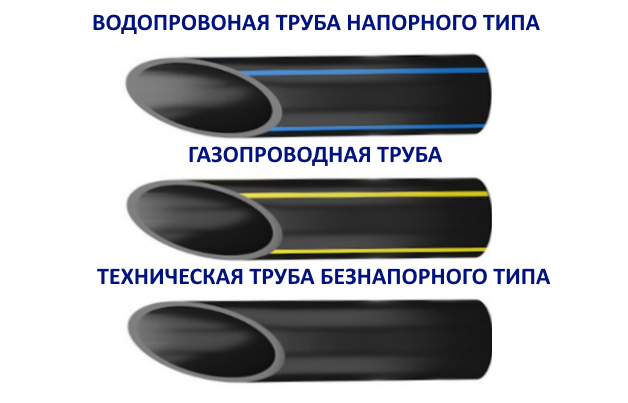

Трубы ПНД имеют цветную маркировку в зависимости от назначения
Высокая популярность таких изделий обусловлена еще и тем, что соединение труб ПНД может выполняться по различным технологиям, каждая из которых обеспечивает его надежность и герметичность.
Способы соединения
Как соединить трубы ПНД? Для начала следует изучить особенности этой технологической операции. На сегодняшний день разработано много способов, позволяющих выполнять надежное соединение труб из данного материала. Все соединения, получаемые при помощи таких способов, можно разделить на два типа:
- неразъемные (создаваемые сваркой);
- разъемные (формируемые с использованием специальных соединительных деталей – фитингов).
Отвод ПНД-трубы с помощью резьбового тройника
Чаще всего при применении труб, изготовленных из ПНД, используются разъемные соединения. Это объясняется следующими преимуществами соединений данного типа.
- Нет необходимости в приобретении специального сварочного оборудования или привлечении специалистов, услуги которых стоят недешево.
- Соединения данного типа можно выполнять даже в тех местах, где использование сварки не представляется возможным. В частности, металлические фитинги применяются в тех случаях, когда соединение труб, изготовленных из ПНД, необходимо выполнить под водой.
- Соединения труб, изготовленных из ПНД, выполняются очень оперативно, что нисколько не влияет на их надежность.
Разновидности фитингов для соединения труб ПНД
Примеры
Полиэтиленовые трубы одной марки с разным SDR могут иметь существенные отличия. Так, для наиболее популярной марки полиэтилена ПЭ-80 это:
- ПЭ 80 SDR 13,6 – очень прочные, могут применяться для постройки долгосрочных систем водоснабжения;
- ПЭ 80 SDR 17 считаются изделиями со средними показателями и рекомендуются для установки в водопроводных системах малоэтажек, где их прочности вполне достаточно, а малый вес и дешевизна позволят сэкономить на монтажных работах;
- ПЭ 80 SDR 21 не рекомендуются для напорных систем, закапывания в землю и устройства газопровода, так как имеют малую прочность на сдавливание и внутренний напор.
Технические характеристики ГОСТ 18599 2001
Вес
Расчётный вес 1 метра трубы ПЭ32 в кг
| Наружный диаметр (номинальный), мм | ||||
| SDR 6,0 | SDR 9,0 | SDR 13,60 | SDR 21,0 | |
| Толщина стенки Sст., мм | ||||
| 2,50 | 4,0 | 6,30 | 10,0 | |
| 160 | 8,13 | 5,61 | 3,77 | |
| 140 | 6,24 | 4,29 | 2,89 | |
| 125 | 6,90 | 4,96 | 3,42 | 2,29 |
| 110 | 5,34 | 3,84 | 2,66 | 1,78 |
| 90 | 3,58 | 2,59 | 1,80 | 1,19 |
| 75 | 2,48 | 1,79 | 1,25 | 0,831 |
| 63 | 1,75 | 1,27 | 0,885 | 0,582 |
| 50 | 1,10 | 0,798 | 0,552 | 0,376 |
| 40 | 0,713 | 0,511 | 0,358 | 0,249 |
| 32 | 0,459 | 0,329 | 0,233 | 0,197 |
| 25 | 0,280 | 0,201 | 0,151 | |
| 20 | 0,182 | 0,134 | ||
| 16 | 0,116 | 0,92 | ||
| 12 | 0,065 | |||
| 10 | 0,052 |
Расчётный вес 1 метра трубы ПЭ80, ПЭ63, ПЭ100 в кг
| Наружный диаметр (номинальный), мм | |||||||
| SDR6 | SDR7,4 | SDR13,6 | SDR17,6 | SDR21 | SDR 33,0 | SDR41 | |
| Толщина стенки Sст., мм | |||||||
| 2,50 | 3,20 | 6,30 | 8,30 | 10,0 | 16,0 | 20,0 | |
| 1600 | 239 | 193 | |||||
| 1400 | 280 | 183 | 148 | ||||
| 1200 | 242 | 206 | 134 | 108 | |||
| 1000 | 214 | 168 | 143 | 93,5 | 75,4 | ||
| 900 | 173 | 136 | 116 | 75,9 | 60,9 | ||
| 800 | 137 | 108 | 91,4 | 59,9 | 48,3 | ||
| 710 | 108 | 84,7 | 72,1 | 47,3 | 38,1 | ||
| 630 | 84,8 | 66,6 | 56,6 | 37,1 | 29,9 | ||
| 560 | 67,1 | 52,6 | 44,8 | 29,4 | 23,6 | ||
| 500 | 92,1 | 53,5 | 42,0 | 35,8 | 23,5 | 19 | |
| 450 | 46,6 | 43,3 | 34,0 | 29,0 | 19,0 | 15,2 | |
| 400 | 69,0 | 59,0 | 34,2 | 26,9 | 22,9 | 15,1 | 12,1 |
| 355 | 54,4 | 46,4 | 27,0 | 21,2 | 18,0 | 11,8 | 9,53 |
| 315 | 42,8 | 36,6 | 21,3 | 16,7 | 14,2 | 9,35 | 7,49 |
| 280 | 33,9 | 28,9 | 16,8 | 13,2 | 11,3 | 7,38 | 5,96 |
| 250 | 27,0 | 23,1 | 13,4 | 10,6 | 8,91 | 5,9 | 4,81 |
| 225 | 21,9 | 18,7 | 10,9 | 8,55 | 7,29 | 4,76 | 3,84 |
| 200 | 17,3 | 14,8 | 8,56 | 6,78 | 5,77 | 3,82 | 3,3 |
| 180 | 14,0 | 12,0 | 6,98 | 5,71 | 5,47 | 3,78 | 2,47 |
| 160 | 11,1 | 9,46 | 5,5 | 4,35 | 3,71 | 2,41 | 1,98 |
| 140 | 8,49 | 7,27 | 4,22 | 3,35 | 2,83 | 1,87 | 1,53 |
| 125 | 6,77 | 5,78 | 3,37 | 2,66 | 2,26 | 1,5 | 1,25 |
| 110 | 5,25 | 4,49 | 2,61 | 2,07 | 1,77 | 1,16 | 0,93 |
| 90 | 3,52 | 3,00 | 1,76 | 1,40 | 1,18 | 0,782 | 0,63 |
| 75 | 2,45 | 2,09 | 1,23 | 0,97 | 0,821 | 0,543 | 0,469 |
| 63 | 1,73 | 1,47 | 0,869 | 0,682 | 0,573 | 0,392 | |
| 50 | 1,47 | 0,935 | 0,545 | 0,436 | 0.369 | ||
| 40 | 0,701 | 0,60 | 0,353 | 0,281 | 0,244 | ||
| 32 | 0,453 | 0,385 | 0,229 | ||||
| 25 | 0,277 | 0,24 | 0,148 | ||||
| 20 | 0,180 | 0,162 | |||||
| 16 | 0,115 | 0,102 | |||||
| 12 | 0,064 | ||||||
| 10 | 0,051 |
Таблица размеров
| SDR 26 | SDR 21 | SDR 17 | SDR 13,6 | SDR 11 | ||||||
| ПЭ 80 | PN 5 | PN 6,3 | PN 8 | PN 10 | PN 12,5 | |||||
| ПЭ 100 | PN 6,3 | PN 8 | PN 10 | PN 12,5 | PN 16 | |||||
| Наружный диаметр, мм | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг |
| 20 | 2,0 | 0,116 | ||||||||
| 25 | 2,0 | 0,148 | 2,3 | 0,169 | ||||||
| 32 | 2,0 | 0,193 | 2,4 | 0,229 | 3,0 | 0,277 | ||||
| 40 | 2,0 | 0,244 | 2,4 | 0,292 | 3,0 | 0,353 | 3,7 | 0,427 | ||
| 50 | 2,0 | 0,308 | 2,4 | 0,369 | 3,0 | 0,449 | 3,7 | 0,545 | 4,6 | 0,663 |
| 63 | 2,5 | 0,488 | 3,0 | 0,573 | 3,8 | 0,715 | 4,7 | 0,869 | 5,8 | 1,05 |
| 75 | 2,9 | 0,668 | 3,6 | 0,821 | 4,5 | 1,01 | 5,6 | 1,23 | 6,8 | 1,46 |
| 90 | 3,5 | 0,969 | 4,3 | 1,180 | 5,4 | 1,45 | 6,7 | 1,76 | 8,2 | 2,12 |
| 110 | 4,2 | 1,420 | 5,3 | 1,770 | 6,6 | 2,16 | 8,1 | 2,61 | 10,0 | 3,14 |
| 125 | 4,8 | 1,830 | 6,0 | 2,260 | 7,4 | 2,75 | 9,2 | 3,37 | 11,4 | 4,08 |
| 140 | 5,4 | 2,310 | 6,7 | 2,830 | 8,3 | 3,46 | 10,3 | 4,22 | 12,7 | 5,08 |
| 160 | 6,2 | 3,030 | 7,7 | 3,710 | 9,5 | 4,51 | 11,8 | 5,50 | 14,6 | 6,67 |
| 180 | 6,9 | 3,780 | 8,6 | 4,660 | 10,7 | 5,71 | 13,3 | 6,98 | 16,4 | 8,43 |
| 200 | 7,7 | 4,680 | 9,6 | 5,770 | 11,9 | 7,04 | 14,7 | 8,56 | 18,2 | 10,4 |
| 225 | 8,6 | 5,880 | 10,8 | 7,290 | 13,4 | 8,94 | 16,6 | 10,9 | 20,5 | 13,2 |
| 250 | 9,6 | 7,290 | 11,9 | 8,920 | 14,8 | 11,0 | 18,4 | 13,4 | 22,7 | 16,2 |
| 280 | 10,7 | 9,090 | 13,4 | 11,300 | 16,6 | 13,8 | 20,6 | 16,8 | 25,4 | 20,3 |
| 315 | 12,1 | 11,600 | 15,0 | 14,200 | 18,7 | 17,4 | 23,2 | 21,3 | 28,6 | 25,7 |
| 355 | 13,6 | 14,600 | 16,9 | 18,000 | 21,1 | 22,2 | 26,1 | 27,0 | 32,2 | 32,6 |
| 400 | 15,3 | 18,600 | 19,1 | 22,900 | 23,7 | 28,0 | 29,4 | 34,2 | 36,3 | 41,4 |
| 450 | 17,2 | 23,500 | 21,5 | 29,000 | 26,7 | 35,5 | 33,1 | 43,3 | 40,9 | 52,4 |
| 500 | 19,1 | 29,000 | 23,9 | 35,800 | 29,7 | 43,9 | 36,8 | 53,5 | 45,4 | 64,7 |
| 560 | 21,4 | 36,300 | 26,7 | 44,800 | 33,2 | 55,0 | 41,2 | 67,1 | 50,8 | 81,0 |
| 630 | 24,1 | 46,000 | 30,0 | 56,500 | 37,4 | 69,6 | 46,3 | 84,8 | 57,2 | 103,00 |
| 710 | 27,2 | 58,500 | 33,9 | 72,100 | 42,1 | 88,4 | 52,2 | 108,00 | 64,5 | 131,00 |
| 800 | 30,6 | 74,100 | 38,1 | 91,400 | 47,4 | 112,0 | 58,8 | 137,0 | 72,6 | 166,00 |
| 900 | 34,4 | 93,800 | 42,9 | 116,000 | 53,3 | 142,0 | 66,1 | 173,00 | ||
| 1000 | 38,2 | 116,000 | 47,7 | 143,000 | 59,3 | 175,0 | 73,5 | 214,00 | ||
| 1200 | 45,9 | 167,000 | 57,2 | 206,000 | 71,1 | 252,0 |
Файл с полным документом межгосударственного стандарта здесь >>>
ПНД трубы ∅ до 110 мм поставляются в бухтах и отрезками по 12 метров.
Трубы ∅ более 110 мм поставляются только отрезками по 12 метров.
Таблица диаметра бухт
| Диаметр ПНД трубы, мм | Длина бухты, м | Габаритные размеры, м |
| 32 | 100 | 1,2 |
| 40 | 100 | 1,4 |
| 50 | 100 | 1,5 |
| 63 | 100 | 2 |
| 75 | 100 | 2,2 |
| 75 | 50 | 1,9 |
| 90 | 100 | 2,7 |
| 90 | 50 | 2,5 |
| 110 | 100 | 3 |
| 110 | 50 | 2,8 |
Что обозначает коэффициент SDR
Если обратиться к сухой расшифровке, аббревиатура SDR происходит от английского Standard Dimension Ratio, что обозначает стандартный размерный коэффициент. Суть его сводится к соотношению диаметра к стенке трубы. Определяет это значение не только толщину полимерного слоя, но и способность изделия выдерживать внутренние и внешние нагрузки.
Для SDR характерны обратные пропорции: чем больше индекс, тем тоньше стенка. Поэтому изделия одной размерной группы, но с разным коэффициентом SDR имеют разное целевое применение. Например:
- SDR 13.6 – обладают высокой прочностью, поэтому подходят для капитальных систем водоснабжения.
- SDR 17 – трубы со средним показателем, которые применяются в малоэтажном строительстве.
- SDR 21 – не подходят для напорных систем и подземных коммуникаций.
Примечание: во всех трёх случаях, речь идёт о трубе ПЭ 80.
| SDR 41 | SDR 33 | SDR 26 | SDR 21 | SDR 17,6 | SDR 17 | SDR 13,6 | SDR 11 | SDR 9 | SDR 7,4 | SDR 6 |
| 4 атм. | 4 атм. | 5 атм. | 6 атм. | 7 атм. | 8 атм. | 10 атм. | 12 атм. | 16 атм. | 20 атм. | 25 атм. |
Советы, как выбирать
ПНД – оптимальный выбор для монтажа в грунте или цокольных помещениях без ультрафиолетовых лучей, резких скачков температуры и механических колебаний. При выборе вида, размера труб руководствуются назначением и условиями эксплуатации. Сначала определяют назначение трубопроводов – напорные и безнапорные, герметичные или нет. Силовые, телефонные или интернет-сети прокладывают в кожухах из трубок большего размера, нередко эти трубопроводы не герметизируются.
Второй важный фактор – рабочее давление в водопроводе или давление грунта на безнапорные сети. От этих факторов зависит выбор конструкции трубы (гладкостенная, гофра, гофра двухслойная, раструбная). Кроме того, учитывают температурный режим – перегрев земли летом, промерзание зимой.
Выбор параметров трубы для канализации зависит от веса вышележащего слоя грунта. Если глубина залегания больше 5–6 м или канализация находится под площадкой для автомобилей, используют гофрированные двухслойные трубы с большой кольцевой жесткостью. Гофру применяют и при глубокой закладке водопроводов, большом слое стяжки над системой теплого пола.
При выборе материалов в магазине лучше выбирать товар известных брендов. Гофра однозначно лучше импортного производства. Гладкостенные трубы можно выбирать и отечественных производителей.
Примерная цена и лучшие производители
Лучшие отечественные производители – «Евротрубпласт», «Казаньоргсинтез», «ТехСтройПолимер», «ПолиПластик», «БалтЭнергосистемы». Импортных производителей множество, но качество импортных труб ПНД ненамного выше отечественных, а вот цена существенно отличается. Определять наличие и цены труб иностранных производителей нужно отдельно по каждому региону: ассортимент и цены очень разные!
Цена ходовых изделий отечественного производства:
- 1 м гладкостенной водопроводной трубы Ø 32 мм стоит от 50 мм, Ø 40 мм – от 70 рублей;
- 1 м однослойной гофротрубы Ø 50 мм стоит примерно 60 рублей; Ø 63 мм – 90 рублей; Ø 110 мм – 150 рублей;
- раструбная ПНД конструкция ходового размера 110 мм и длиной 2 м стоит около 300 рублей; гофрированная – порядка 400 рублей.
Требования ГОСТ
Основные требования по размерам труб из полиэтилена для холодной и горячей воды, приведены в документе ГОСТ 18599-2001 для России и ДСТУ Б В.2.7–151:2008 для Украины. Оба этих стандарта полностью соответствуют международному ISO 4427-1:2007. Его требования распространяются на любые пластиковые напорные трубные пластиковые изделия.
Внешний вид труб ПЭ80
Основные параметры:
Пластиковые напорные трубы должны выдерживать давление не менее 6,5 МПа. При этом, в начальном напряженном состоянии, патрубки с большими диаметрами должна переносить воздействие 100 МПа; Термическая стабильность при максимальной температуре воды (200 градусов по Цельсию) не менее 20 минут; Не менее основных характеристик, важен внутренний вид патрубков. Их поверхность не должна иметь никаких трещин, пузырьков газа, шероховатостей. Цвет: от черного до темно-синего с явными продольными полосками. При этом, защитная оболочка должна быть яркого синего оттенка, допускается небольшая голубизна поверхности
Это важное отличие труб водопровода от изделий для газопроводов и т. д.; В ПЭ 32 (диаметр 32 мм, в дюймах 1,25) номинальные показатели удельного удлинения при разрывном воздействии – 250%, у ПЭ 100 (соответственно, 100 мм) – 350; При нагреве максимально допустимое изменение длины – 3%. Этот показатель стандартный для всех диаметров и любой толщины стенок, в том числе, если они гофрированные; Обязательно наличие маркировки, на которой указывается номер партии, дату производства, завод, на котором они изготовлены
Этот показатель стандартный для всех диаметров и любой толщины стенок, в том числе, если они гофрированные; Обязательно наличие маркировки, на которой указывается номер партии, дату производства, завод, на котором они изготовлены.
Таблица диаметров и ее пояснение (в качестве таблица я возьму — http://trubyplastic.ru/truba-polietilen/tablitsa-razmerov.html — ты просто напиши пояснение для нее в нижеследующих подзаголовках)
Монтаж полиэтиленовых труб
Процесс монтажа может быть выполнен одним из следующих способов:
- сварка с использованием специальных паяльников;
- соединение с помощью фитингов.
Чтобы правильно выполнить монтаж полиэтиленовых труб, необходимо придерживаться некоторых простых правил:
- Закладка труб из полиэтилена должна производиться таким образом, чтобы исключить их промерзание. Если они будут использоваться для транспортировки отопления или горячей воды, следует выбирать сшитый ПЭ, изделия из которого также подходят для установки водного обогрева полов.
- Размеры ПЭ труб также имеют значение при монтаже. Например, для скрепления изделий диаметром не более 32 мм используются фитинги, для остальных – сварка (детальнее: “Как выполнить монтаж полиэтиленовых труб – последовательность действий, материалы и инструменты”).
- Допускается использование труб ПВД для подземной прокладки кабелей, но в данном случае потребуется дополнительный изолятор, например связующая термическая усадка.
Все работающие с сантехникой должны иметь представление о сортаменте для того, чтобы создать проект и выполнить монтаж инженерной сети с применением полиэтиленовых труб.
Общие рекомендации по выбору труб для транспортирования различных сред
Согласно ГОСТ 18599-2001 выбор и расчет максимального рабочего давления труб для транспортирования различных жидких и газообразных сред, кроме воды, к которым полиэтилен химически стоек, проводят на основе нормативных документов на монтаж и эксплуатацию соответствующих трубопроводов.
Коэффициент снижения максимального рабочего давления при температуре транспортируемой по трубопроводу воды до 40 °С на срок службы 50 лет приведен в таблице
| Рабочая температура воды | Коэффициент снижения давления Ct, для труб из | |
| Траб ºС | ПЭ63 | ПЭ80, ПЭ100 |
| < 20 | 1,00 | 1,00 |
| 26-30 | 0,90 | 0,93 |
| 21-25 | 0,81 | 0,87 |
| 31 -35 | 0,72 | 0,80 |
Характеристика ПЭ (ГОСТ 16338)
Нормативный документ 16338 регулирует технические показатели ПНД (высокой плотности), который получен газофазным либо суспензионным методом полимеризации этилена (С2Н4) при низких значениях давления.
Также здесь указываются композиции и марки ПЭ, разрешенные для производства изделий, контактирующих с питьевой водой, продуктами питания, лекарственными и косметическими препаратами и других целей. Трубы и пленки должны быть изготовлены из газофазных композиций первого и высшего сортов или суспензионных – второго и первого сортов.
ГОСТ регламентирует состав сырья, используемого для производства того или иного типа труб
Документом устанавливаются предельные концентрации вредных веществ, которые могут выделяться в продукты питания, воду или воздух. Соответствующие значения даны в таблице.
Таблица 1
| Наименование продукта | Допустимая концентрация, мкг/м3 | Класс опасности (ГОСТ 12.1.007) |
| Формальдегид | 500 | 2 |
| Ацетальдегид | 5 тыс. | 3 |
| Окись углерода | 20 тыс. | 4 |
| Органические кислоты (пересчет на уксусную кислоту) | 5 тыс. | 3 |
| Аэрозоль ПЭ | 10 тыс. | 3 |
ПНД (по ГОСТ 16338) является горючим материалом. При комнатной температуре он не выделяет вредных веществ в окружающую среду. В процессе переработки, когда значения превышают 140 градусов возможно выделение летучих продуктов, которые содержат органические кислоты.

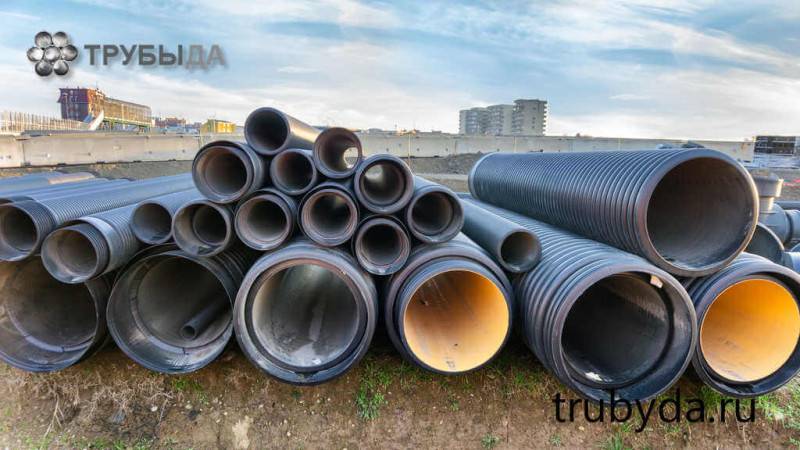

Виды, сортамент, размеры и сечения
- Гладкостенные для напорных систем и электрических сетей. Такие конструкции из ПНД выпускаются с наружным размером 10–2000 мм.
- Гладкостенные газовые выпускаются Ø до 630 мм.
- Гофрированные однослойные и гофрированные двухслойные выпускаются размером до 2400 мм.
- Раструбные элементы для безнапорных систем – с диаметрами от 32 до 315 для внутреннего монтажа, до 2400 мм – для наружного (гофра).
Изделия размером до 180 мм поставляются в бухтах и отрезках, больше 180 мм – в отрезках по 6 и 12 м. Гофру иногда по заказу выпускают длиной 9 м, раструбные элементы – от 0,5 до 6 м.
Толщина стенки и вес
Толщина стенок гладкостенных напорных ПНД труб – от 2 до 95,5 мм. Гофры (конструкций со структурированными стенками) – 19–170 мм.
Масса п.м. – это расчетное данное, его находят по таблицам в соответствующих ГОСТах. Вес зависит от толщины стенок.
Типоразмеры и маркировка

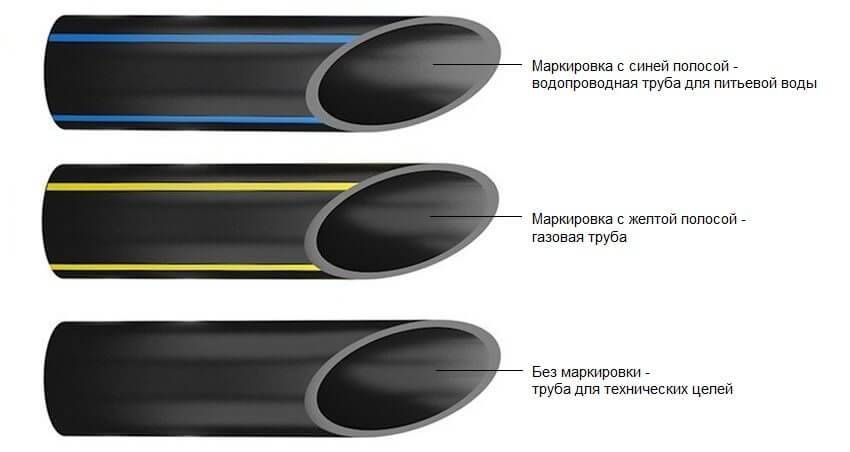

Окраска труб из ПНД в разные цвета помогает быстро определить назначение коммуникаций, яркий цвет помогает найти конструкции в земле и не повредить их при земляных работах. Трубы ПНД бывают следующих цветов:
- Для водопроводов питьевого назначения применяют ярко-голубой или черный цвет с голубой полосой.
- Желтые или черные с желтой полоской трубы используют для газопроводов.
- Чисто черный/черно-серый цвет используют для технических целей.
- Дрены окрашивают в зеленый цвет.
- Наружные канализационные трубопроводы окрашивают в оранжевый или рыжий цвет.
- Красный цвет применяют для окраски кожухов для прокладки электрических проводов.
Маркировка наносится на поверхность труб на расстоянии не более 1м между надписями. Текст маркировки труб из ПНД включает в себя следующие элементы:
- наименование стандарта, в соответствии с которым изготовлены трубы;
- международное обозначение марки ПНД (PE100, PE80);
- наружный диаметр и толщина стенки в мм;
- номинальное рабочее давление;
- дата изготовления;
- номер партии.
Марки полиэтилена
Полиэтилен в соответствии с ГОСТ 16338-85 выпускается десятков марок (композиций) с несколько разными характеристиками. Эта маркировка известна только узким специалистам. Гораздо чаще применяют маркировку по максимальному давлению – ПЭ-100, ПЭ-80, П-63, ПЭ-32. Чем выше прочность ПНД, тем выше плотность и вес 1 метра.
Читайте так же: С чем носить сапоги трубы без каблука
Коэффициент SDR полимерных труб
ГОСТ 18599-2001 предусматривает определенные стандартные отношения наружного диаметра труб к толщине стенки. Это отношение называется коэффициентом SDR (Standart Dimension Ratio). SDR – стандартная величина, принимается из табличных данных. От SDR зависит толщина стенки трубопровода и, соответственно, кольцевая жесткость и прочность труб.
Pn – номинальное давление трубы
Номинальное давление трубы – это номинальное рабочее давление Pn. Для систем в многоэтажных зданиях Pn не должно быть ниже 1,6 МПа (16 атм). Для частных домов высотой в два этажа номинальное давление обычно в пределах 0,3 МПа.
Обзор видов
Трубы типа ПЭ представлены тремя основными разновидностями:
- низкого давления (ПНД);
- высокого давления (ПВД);
- изделия из сшитого полиэтилена (PEX).
ИНТЕРЕСНО: Вредные строительные материалы. Причины. Последствия. Альтернатива
Трубы низкого давления
ПНД труба Трубопровод из полимерного материала низкого давления может применяться на участках с небольшим уровнем нагрузок, т. к. коммуникации отличаются невысокой прочностью. И производятся они в условиях низкого давления.
- Применение: напорные трубопроводные системы, скважины, насосные системы, защита электропроводки, газовые магистрали. Цветовое исполнение: черный цвет. На трубах по боковой поверхности наносится яркая продольная полоса: желтая — на трубах для транспортировки газа, синяя — для воды. Трубные изделия для технического применения и канализации не имеют цветных полос.
- Срок службы до 50 лет
- Гибкость: высокая
- Рабочие температурные показатели -20 до +40°С.
- Максимальные температурные показатели -70 до +80°С.
- Размер сечения: стандартное исполнение — до 120, встречаются до 150.
- Показатели давления: 6-25 атм.
- Прочность: до 38 МПа
- Взаимодействие с агрессивными средами: не подвергается коррозии, с газами и водой — работает нейтрально, при прокладке электрокабеля внутри трубы обладает диэлектрическими свойствами.
- Способы монтажа: раструбное, фитинговое, электросварное соединение.
- Выпускаемые размеры, м: бухты — 100, 200, 1000 м. Также выпускается в отрезках длинной до 12 м.
Трубы низкого давления не рекомендуется применять при монтаже напорных систем, подверженных воздействию высоких нагрузок. Такой вид изделий больше подходит для монтажа безнапорных систем. Тогда не придется искать методы компенсации недостатков материала. Альтернативный вариант – производство труб данной категории, но с более существенной толщиной стенок. Это позволит компенсировать нагрузку на материал.
Трубы высокого давления
ПВД труба ПВД расшифровывается как пластик (полиэтилен — ПЭ) высокого давления, но на самом деле – это пластик с низкой плотностью, который изготавливается методом экструзии под высоким давлением. Так же для обозначения пластика высокого давления применяются аббревиатура ПЭВД, ПЭНП и LDPE.
Для изготовления труб по ГОСТу используется два вида полиэтилена : ПВД-108 и ПВД-158.
- ПВД-108 — считается лучшим материалом для трубного производства. Этот полиэтилен обладает антикоррозийными свойствами, не подвержен гниению и разрушению.
- ПВД-158 — применяется для изготовления тонкостенных изделий. Разница между полимерами в том, что первый — более жёсткий и прочный материал, а второй более гладкий и почти не содержит вкраплений.
Такие трубы более устойчивы к механическим повреждениям, воздействию предельного давления, а потому такие изделия применяются при монтаже напорных систем. Они отличаются более высокой прочностью, способны выдерживать нагрузки, создаваемые в напорных системах насосным оборудованием высокой мощности.
- Плотность – 900-935 кг/м³.
- Температура плавки – 105 — 115⁰С.
- Температурный минимум – (-120⁰С).
- Предельные рабочие температуры – от -45 до 70⁰C.
- Коэффициент относительного удлинения (растяжения, пластичности) в зависимости от модификации полиэтилена – 50 – 600%.
- Стойкость к деформации, разрыву и удару. Ударопрочность – 10 – 17 мПа.
- Гладкость поверхности.
- Воздухо- и влагонепроницаемость.
- Максимальное рабочее давление контура – 2,5 мПа (25 атфосфер).
ИНТЕРЕСНО: Керамзитобетонные блоки: размеры характеристики и технология производства
Недостатком является повышенная хрупкость, что на фоне прочности создает противоречивые впечатления об изделии. Однако, если эксплуатировать его в нормальных условиях, не подвергая механическим нагрузкам, можно избежать образования дефектов на поверхности.
Трубы из сшитого полиэтилена
Труба из сшитого полиэтилена Главными характеристиками является прочность, способность выдерживать предельные значения давления (до 20 атм). На практике оказывается, что коммуникации из сшитого полиэтилена хорошо переносят температуру до +95°С.
Чтобы повысить прочность, улучшить характеристики, производят металлопластиковые трубы из сшитого полиэтилена. Они содержат армирующий слой, который повышает жесткость изделия. Но и есть один недостаток – сложность монтажа. Так, метод сварки применятся редко, т. к. требуется использовать специальный инструмент, который поможет удалить твердую прослойку. Однако можно рассмотреть методы:
- применение фитингов;
- использование клея.
Виды маркировки труб.
Маркировка трубы по цветовым показателям:
В ходе производства на трубу наносится полоска с цветовым маркером для обозначения технического назначения. Трубы ПНД могут применяться для трубопровода напорного типа, в таком случае используются синие или желтые полосы, и для труб безнапорного типа, используемых для прокладки кабеля, ГНБ, самотечной канализации, цветовая маркировка не используется.
На рисунке наглядно видно назначение цветовой маркировки труб:
Буквенно-цифровая маркировка пэ труб
Такая маркировка трубы является своеобразным паспортом, с указанием «ФИО», «места рождения» и технических характеристик. Маркирование труб производится путем тиснения.
Расшифровка кода на полиэтиленовых трубах:
- Информация о предприятии, на котором изготавливалась труба. Может указываться либо название завода, либо нанесен товарный знак.
- ПЭ – сокращение, обозначающее, что трубы полиэтиленовые, и марка полиэтилена (В наше время в основном применяются ПЭ-100 и ПЭ-80). Цифры 63, 80,100, 100+ указывают на марку гранул сырья. Посмотреть размеры ПЭ — 80 и размеры ПЭ-100
- Номинальный диаметр трубы ПНД.
- Толщина стенок трубы.
- Показатель SDR. Значение этого показателя указывает на толщину полиэтиленового слоя и на нагрузку, которую можно применять для данной трубы, или возможное давление (как внутреннее, так и внешнее).
- Назначение трубы (техническая, питьевая).
- Стандарты производства — номер ГОСТ, в соответствии с которым была изготовлена полиэтиленовая труба.
- Дополнительно могут быть указаны номер партии или линии.
Давайте рассмотрим пример маркировки:
Информация, которую дает эта маркировка:
Техническая труба полиэтиленовая, изготовленная на заводе из полиэтилена низкого давления ПЭ – 100, диаметром 50 мм с толщиной стенки 4,6 мм, предназначена для водопровода в т.ч. питьевого назначения и изготовлена по ГОСТ 18599-2001.
Все трубы ПНД водопроводные представленные в нашем ассортименте идут с проставленной маркировкой в соответствии с указанной выше информацией.
Рассмотрим каждый показатель, участвующий в маркировке труб ПНД:
ТИП МАТЕРИАЛА:
Для производства ПНД труб используется полиэтилен марок ПЭ 63, 80, 100 и 100+.
Труба пэ 80 ( при маркировке будет прописано ПЭ-80) техническая является одним из самых дешевых материалов для обустройства безнапорных канализационных систем, коммуникационных сетей. Производится из вторично переработанного полиэтилена. На заводе труба изготавливается из полиэтилена низкого давления гранул марки ПЭ80
Данный материал отличается меньшей прочностью по сравнению с трубами, изготовленными из ПЭ-100, и считается несколько устаревшим, но привлекает к себе внимание более низкой ценой
Труба ПЭ 100. Наиболее используемая марка полиэтилена, так как является более усовершенствованной, качественной. Труба данной марки не растрескивается, может использовать в напорной системе трубопроводов.
РАЗМЕРНЫЙ РЯД ТРУБНОЙ ПРОДУКЦИИ
На маркировке труб обязательно указывается диаметр. Размеры наружного сечения варьируются от 16 до 1200 мм и формируются согласно международному стандарту ISO 161-1.1996.
КОЭФФИЦИЕНТ SDR
SDR ( перевод с англ. Standart Dimension Ratio – стандартный размерный коэффициент) – это характеристика полиэтиленовой трубы по значению и рассчитывается из отношения наружного диаметра трубы к толщине её стенки и является величиной обратно пропорциональной толщине стенки.
SDR = НАРУЖНЫЙ ДИАМЕТР ТРУБЫ : ТОЛЩИНА СТЕНКИ ТРУБЫ
Благодаря маркировке значений SDR на трубах ПНД можно выбрать трубу необходимой прочности, в зависимости от её назначения.
Исходя из определения данного понятия, видно, что при большем значении индекса SDR, толщина стенки будет тоньше, а при меньшем SDR – толще. Таким образом, изделия с меньшим значением SDR будут прочнее и могут использоваться для работы под внешним и внутренним давлением, переносят внешние механические воздействия и, наоборот, чем выше цифра, тем менее прочными будут трубы. На сегодняшний день полиэтиленовые трубы выпускаются следующих значений SDR:
| SDR – 6 | SDR – 11 | SDR – 17,6 | SDR – 33 |
| SDR – 7,4 | SDR – 13,6 | SDR – 21 | SDR — 41 |
| SDR – 9 | SDR – 17 | SDR – 26 |
ВАЖНО! Выбирая полиэтиленовую трубу, смотрите на маркировке трубы не только значение SDR, но и на марку полиэтилена, который был использован для изготовления трубы. Трубы с одинаковым значением стандартного размерного коэффициента, но разными марками полиэтилена будут отличаться по прочности и устойчивостью к механическим воздействиям. К примеру, ПЭ 100 SDR 11 может применяться для напорных работ, в отличие от ПЭ 80 SDR11
К примеру, ПЭ 100 SDR 11 может применяться для напорных работ, в отличие от ПЭ 80 SDR11.
СТАНДАРТЫ ГОСТ можно посмотреть подробно в статье.
