Пол в каркасном доме: устройство конструкции и расстояние между лагами

Требования, предъявляемые к древесине и материалам

Технологический процесс обустройства каждого элемента здания, предлагает разную последовательность и сочетания компонентов многослойной структуры.

Так для кровли свой набор слоев, для пола и стен свой. В данной статье мы рассмотрим с вами особенности «пирога» пола каркасного дома, способы монтажа.

Перед тем как выбрать материал пола следует определиться с видом фундамента.

В большинстве своем случаев каркасные дома возводят на свайных фундаментах или на фундаменте ленточного типа. Это связанно в первую очередь с тем, что дом получается не тяжелым до 16 тонн. А свайный фундамент самый дешевый, так как не требует применения специальной строительной техники. Поэтому мы примем, что у нас фундамент нашего дома имеет свайный вид.

При строительстве обычно применяют в качестве материала для пола хвойные породы древесины сосна и ель. Доски и брусья получаются достаточно прочные, легкие, надежные, а так же менее всего подвержены процессу гниения. И цена такого строительного материала незначительная. Но если вы хотите чтобы ваш дом простоял достаточно долгое время, следует использовать твердые породы, такие как дуб.

Брусья и доски получаются долговечнее намного прочнее, соответственно тяжелее. Дуб обязательно используют при возведении больших и тяжелых каркасных домов. Удовольствие это не из дешевых.

В основе всей конструкции лежат лаги, поэтому для их обустройства применяют брус с сечением 10х15 см или с сечением 15х20 см. Брус устанавливаем на ребро площадки сваи. Чем больше опор под лагами, тем меньшее сечение бруса можно применять, но специалисты не рекомендуют брус меньше 10х10 см.

Не забываем, что между брусом и металлической сваей следует укладывать слой гидроизоляции.

Ввек высоких технологий не следует использовать толь или пергамент, а лучше всего довериться проверенным средствам гидроизолу, линокрому или рубероиду.

Для надежности изоляции укладывают двойной слой. Так же вместо бруса можно использовать доски шириной в пределах 15-25 см. и толщиной в пределах 5-6 см. Технология укладки такая же на ребро.

Для подшивки нижнего слоя (чернового), который будет удерживать утеплитель, можно использовать не обрезную доску, фанеру, ОСП плиты, плоский шифер. Ограничений нет, самое главное, чтобы материал был влагостойким и устойчив к перепадам температур.

Для подшивки верхнего слоя под ламинат, паркет, линолеум лучше всего использовать обрезную доску, которая позволяет прямо на нее устанавливать финишное отделочное покрытие. При этом толщина досок может быть в интервале от 25 до 35 мм.

Если вы предусматриваете выравнивание поверхности пола плитами фанеры, ОСП или другим материалом, то в качестве материала для чистового пола можно использовать не обрезную доску. А если вы не хотите все усложнять, то можно использовать шпунтовую доску, она и будет финишным напольным покрытием, но как вы понимаете это дорогое удовольствие.

Для обшивки перекрытий второго и более этажей, можно использовать любой материал, так как он несет больше декоративные функции, чем функциональные. А вот чистовые полы второго и последующих этажей монтируют, так же как и для первого этажа.

Для чердачных помещений черновой пол должен быть прочным, чтобы выдержал вес утеплителя и взрослого человека. Обычно на чердаке стекловату (утеплитель), оставляют в открытом виде, поэтому вся нагрузка ложится на черновой пол чердака.

Для защиты всех деревянных конструкций используют обработку специальными средствами антисептиками и пенетрирующие составами. Но есть маленькие нюансы, лучше все обработать до монтажа каждый элемент по отдельности.

Антисептики применяют против гниения и имеют свойство выветриваться в течение 6-7 лет, потребуется дополнительная обработка. Пенетрирующими составами применяют против возгорания дерева, обрабатывают один раз и навсегда, но и цена намного выше, чем у антисептиков.

В качестве крепежа используют гвозди или саморезы. Предпочтительней использовать гвозди, потому что они гораздо лучше держат поперечную нагрузку.

При крепеже габаритных досок и брусьев можно использовать как болтовое соединение, так и металлические уголки. Металлические уголки вбираем из нержавеющей стали и крепим их так же гвоздями или саморезами.

К соединению всех элементов, следует отнестись ответственно, ведь от этого будет зависеть скрип при ходьбе.

Устройство чернового пола в каркасном доме

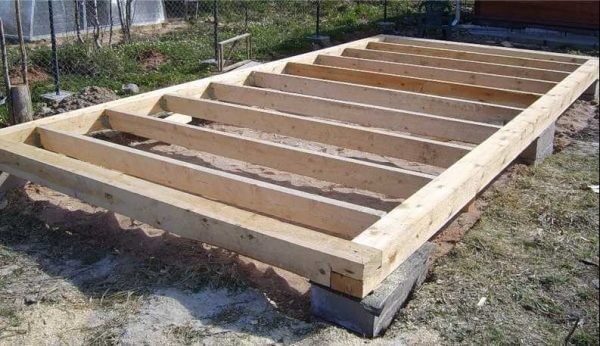

Укладка лежней

Между верхней поверхностью фундамента и лежнями укладывается слой гидроизоляции (обычно рубероида). По периметру фундамента к заранее установленным анкерным болтам крепятся доски шириной, равной ширине фундамента и толщиной 50 мм. Наиболее популярный вариант древесины для этого – лиственница, т.к. она стойка к гниению. Однако доски все равно пропитывают антисептиком, которому дают хорошо высохнуть.

Опоры и балки пола

Если пролет имеет в длину больше 3 метров, то чтобы доски пола сильно не прогибались, под ними необходимо устраивать дополнительные опоры. Они представляют собой кирпичные столбики с сечением в один кирпич и бетонным армированным основанием размерами 40х40 см, заглубленным в грунт на 30-40 см.

Под эти столбы вырываются ямки несколько глубже, чем нужно для их бетонного основания. Дно ямок трамбуется, засыпается и тщательно выравнивается песчаная подушка толщиной около 5 см. Дно и стены застилаются полиэтиленом или аналогичным водонепроницаемым материалом, устанавливается опалубка. Далее укладывается арматурная сетка и заливается бетон.

Кладку кирпича можно проводить не раньше, чем через 3 дня, когда бетон подсохнет и наберет минимальную прочность, способную выдержать нагрузку от кирпичей.

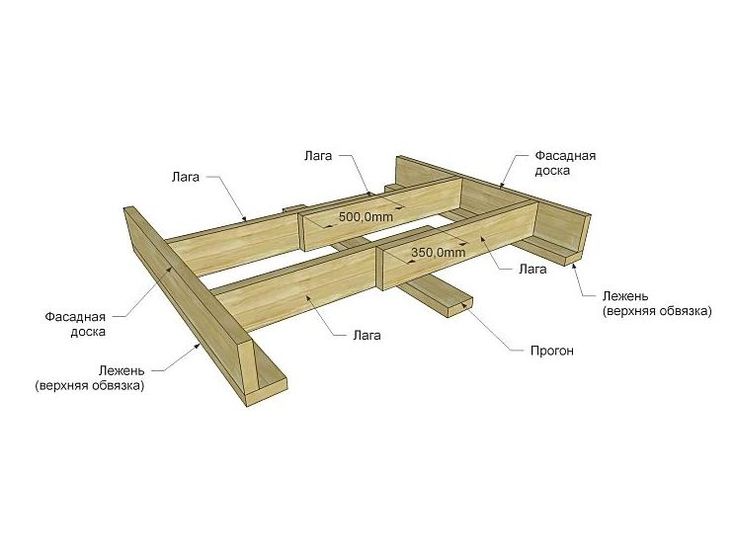

Обвязка и лаги

По периметру фундамента на лежни на торец стык в стык укладываются доски обвязки, по плоскости будущего пола раскладываются с шагом в среднем 40-50 см лаги. Положение досок на торце обеспечивает высокую жесткость и геометрическую неизменяемость конструкции. Между собой обвязка и лаги соединяются с использованием оцинкованных уголков. Допустимо использовать также и гвозди, но такое соединение получится значительно менее надежным. Если в распоряжении нет досок достаточно большой длины, чтобы перекрыть весь пролет сразу, то допустимо делать лаги из нескольких фрагментов. В таком случае места соединений должны находиться на кирпичных опорах.

Для сооружения обвязки и лаг используется также пропитанная защитными составами древесина, толщиной 5 см и шириной 20-25 см.

Утепление пола

Пол нижнего этажа – источник постоянного охлаждения помещения. Какие бы эффективные системы обогрева дома ни использовались, они будут бесполезны без надлежащего утепления пола. Кроме того, в помещении будет неизбежно образовываться конденсат, приводящий к сырости, плесени, развитию грибка, порче деревянных конструкций пола и т.д.

Строительный рынок предлагает большое разнообразие натуральных и синтетических утеплителей разной степени эффективности. При выборе между ними следует помнить, что при высокой экологичности, натуральные материалы окажутся значительно менее долговечными, кроме того, есть большая вероятность, что в них могут поселиться грызуны.

Монтаж утеплителя и настила

Чтобы утеплителю было, где лежать, снизу к лагам подшиваются доски. Если их не получается вместить туда по высоте, можно прибить к боковой поверхности лаг бруски и постелить доски для утеплителя на них. Если используются жесткие плитные утеплители, то доски могут быть заменены на частую сетку. Поверх настила укладывается рулонная гидроизоляция. Далее укладывается утеплитель. Следует помнить, что чем плотнее он уложен, тем хуже будут теплоизолирующие и шумозащитные свойства.

Также утеплитель должен не доходить по высоте до верха лаг на несколько сантиметров, чтобы обеспечивать полу вентиляцию. Среди популярных материалов для утепления – керамзит, минеральная вата, пенополистирол, пенопласт, пенофол, опилки

Если выбрана минеральная вата, то при её монтаже следует соблюдать особую осторожность, защищая открытые участки кожи и лицо от мелких разлетающихся повсюду частиц материала

После укладки утеплителя можно приступать к монтажу досок настила. Чем реже уложены лаги, тем большая толщина этих досок должна быть: так, при шаге лаг в 70 см рекомендуется настил хотя бы в 4 см толщиной, при более частом расположении лаг каждые 40 см хватит трехсантиметровой доски.

Доски настила имеют пазы и выступы – шипы. Первая доска настила укладывается шипом к стене с отступом от нее в 3-4 см. Отступ необходим для компенсации колебаний в размерах досок при изменениях температуры и влажности.

Лучше, если поперечные стыки досок будут приходиться на лаги – это повысит прочность конструкции пола.

Виды

Пол в каркасном доме можно обустроить несколькими способами. Выбор в пользу того или иного варианта будет основан на периодичности проживания в нем. Так, в дачном домике к вопросу создания основания пола подходят несколько проще, а в строениях каркасного типа, которые возводятся для постоянного проживания, чаще всего необходимо делать дополнительное утепление, которое заключается в установке системы теплого пола

Принимая во внимание конфигурацию и тип имеющегося фундамента, а также финансовые возможности, можно выделить несколько разновидностей устройства пола

Монолитный пол

Такое основание выполняется на бетонной стяжке. Конструкции присущи следующие положительные качества:

большой срок службы;
устойчивость к серьезным нагрузкам на поверхность;
основание готово для обустройства системы теплых полов.

Бетонная стяжка выполняется после проведения ряда подготовительных мероприятий, таких как:

работы по выравниванию почвы;
создание песчаной подушки;
укладка слоя щебня на песчаную подушку.

Заливают стяжку таким образом, чтобы на полученной поверхности не оставалось никаких пустот. Как правило, для полного застывания черного основания необходимо около 3 недель.

После проведения работ по созданию стяжки разрез пирога можно представить следующим образом:

подушка из песка и слоя щебня;
стяжка с гидроизоляцией и утеплителем;
пароизоляционный материал;
конструкция теплого пола;
чистовая стяжка и напольное покрытие.

Каркасный пол

Такая конструкция возводится на столбчатый, свайный и ленточный фундамент. Ее особенности заключаются в создании конструкции несущих и промежуточных балок и лаг. Работы по обустройству каркасного типа пола начинаются с подготовительных работ, связанных с установкой лежней. Они представляют собой доски, которые укладываются на фундамент с гидроизоляционным материалом. Кроме того, на изделия крепятся анкерные болты.

Способ укладки лежней дает возможность по окончании работ получить на поверхности жесткую и прочную конструкцию. В лежнях дополнительно делают пропилы для лаг. Сечение изделий для каждой комнаты и этажа может быть различным. Специалисты рекомендуют для первого этажа применять балки с сечением 100х250 мм, для второго – 70х200 мм, для ванных комнат и душевых следует приобретать материал с сечением 50х150 мм. На лаги прикрепляются доски, на которых впоследствии обустраивается черновой пол.

Пирог пола на сваях в разрезе выглядит следующим образом:

плиты ОСП толщиной 6 мм;
гидроизоляция и звукоизоляция;
утеплитель;
щит из ОСП;
экструдированный пенополистирол.

Для дачных домиков каркасный пирог пола состоит из вышеперечисленных составляющих, включая такие дополнительные элементы, как:

вспененная подложка из пенопласта;
гипсоволоконные листы;
любое чистовое покрытие.

Для ванной и кухни, а также любых других помещений, где уровень влажности в помещении будет высоким, а также требуется обогрев в зимний период, пирог будет выглядеть следующим образом:

пароизоляционный материал;
армирующая сетка;
контуры теплого пола;
гидроизоляция;
стяжка;
слой фольгированного пенополистирола;
чистовое основание.

В строениях, где планируется постоянное проживание, обустройство теплого пола является обязательным. В таком случае конструктив пола будет таким, как:

алюминиевые пластины;
система теплого пола;
вспененная подложка и ГВЛ;
любой вид чистового основания.

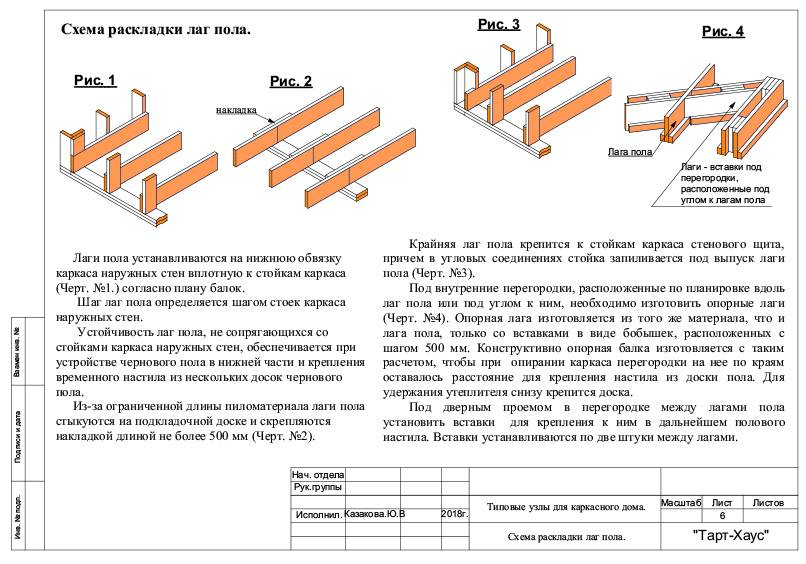

Установка лаг

Кроме опоры для стен, нижняя обвязка служит основанием для лаг чернового пола.

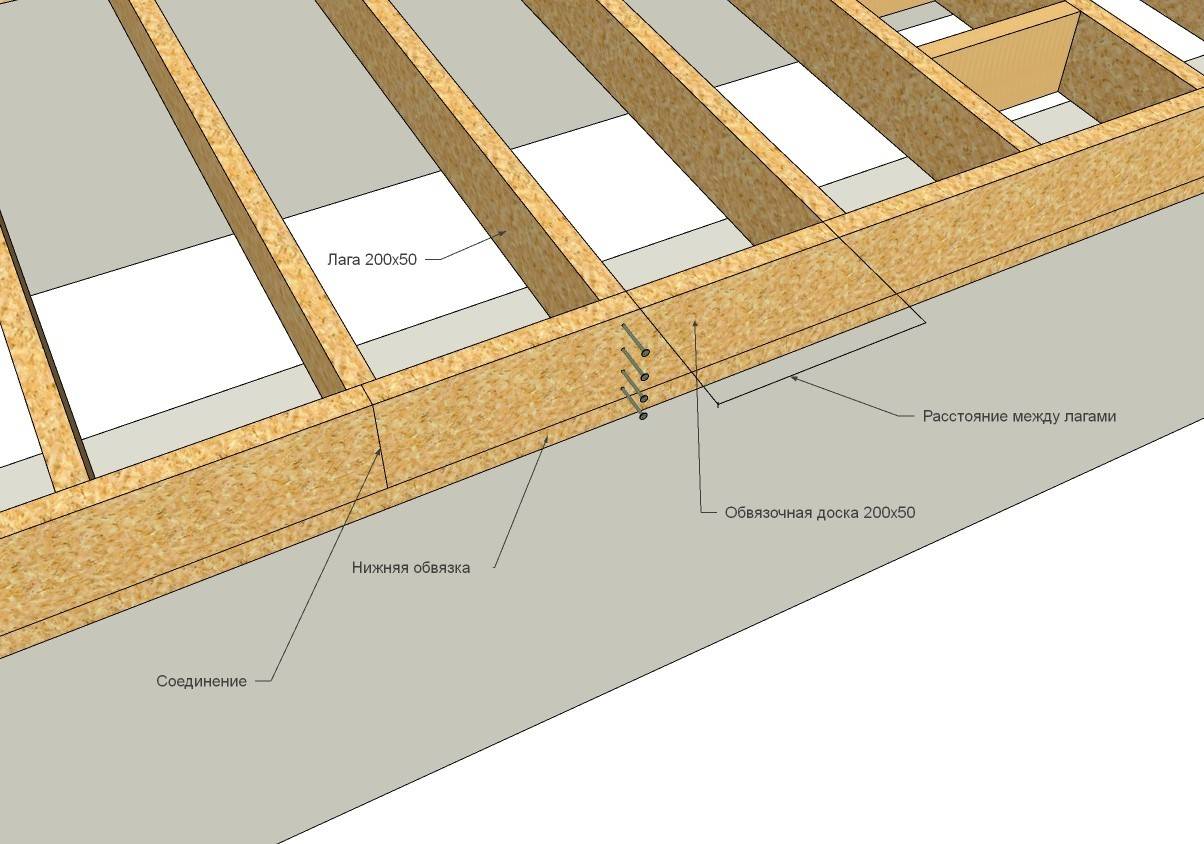

Лаги пола в каркасном доме — это обрезные доски (обычно 50 на 200 или 250 мм), установленные на ребро с определенным шагом.

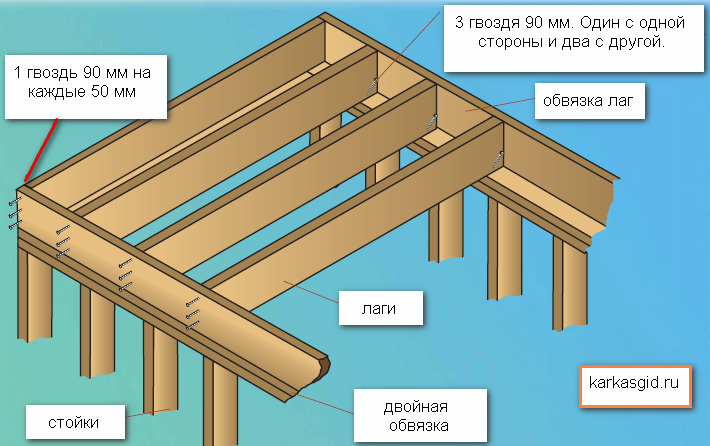

Наличие нижней обвязки из древесины существенно упрощает монтаж лаг, делает его надежнее и прочнее. Существует несколько вариантов крепления концов лаг к нижней обвязке:

2. С использованием металлических пластин, уголков. В этом случае имеется надежное соединение торца лаги с брусом обвязки, но опоры снизу не имеется, лага «висит» на металлической детали.

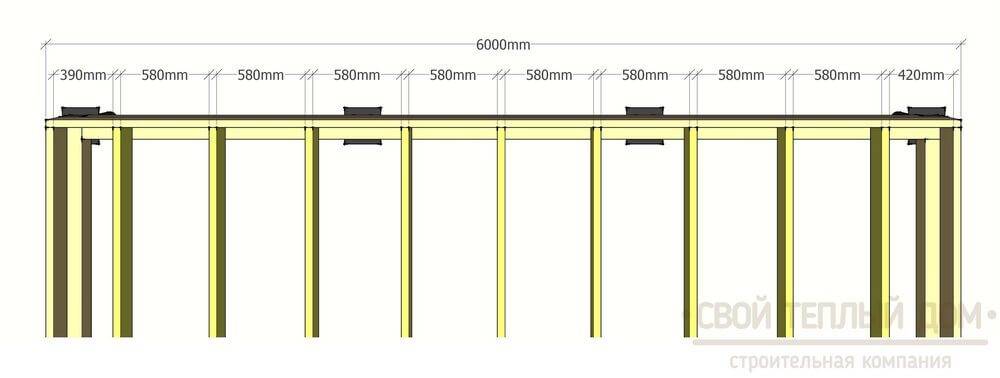

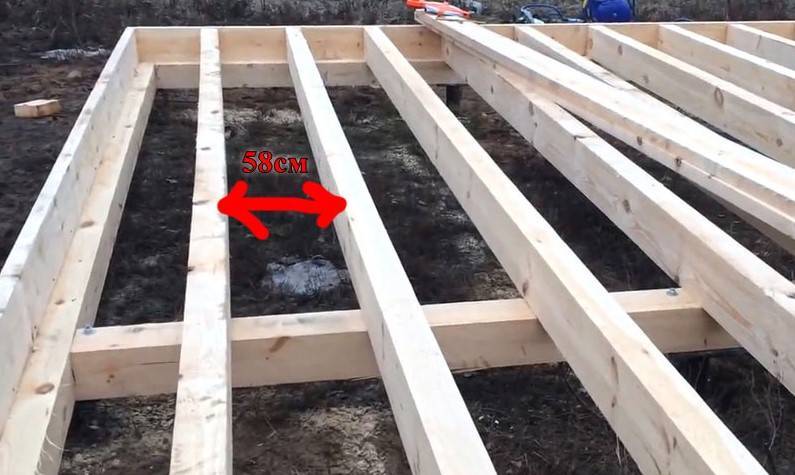

Расстояние между лагами пола в каркасном доме или иначе шаг — зависит от ширины комнаты и от результатов расчета нагрузок на лаги. Чем больше расстояние между стенами (пролет лаг), тем меньше делается шаг лаг пола в каркасном доме.

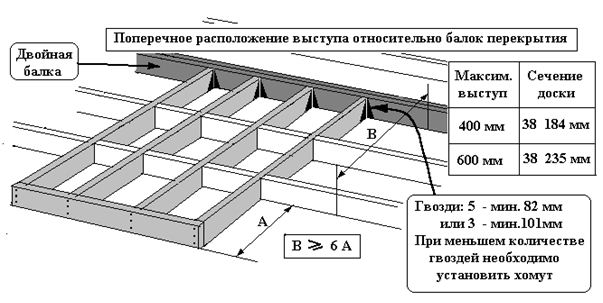

Важно! При наличии больших пролетов требуется использование сдвоенных лаг, которые рассматриваются как одна с большим сечением

Материалы для напольного покрытия

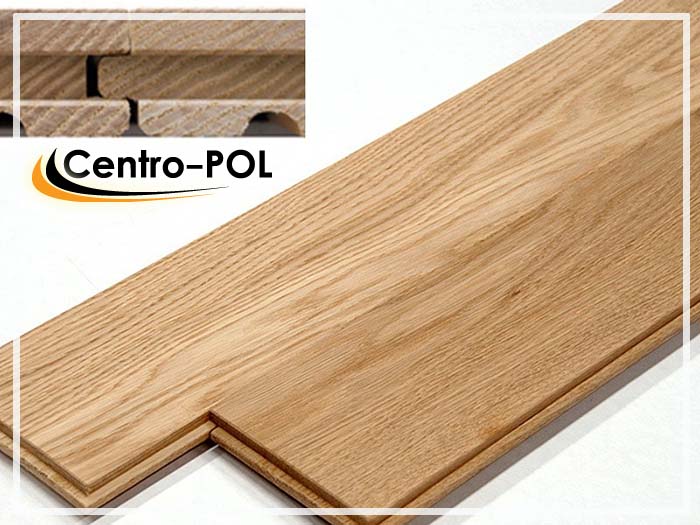

Делая пол в каркасном деревянном доме, чаще всего в качестве напольного покрытия используют:

клееную паркетную доску (недорогой материал с невысокими эксплуатационными характеристиками);
паркет (более дорогое и долговечное изделие);
паркетную доску из массива (прочное покрытие);
доску из массива древесины (материал с высокой износостойкостью).

Естественно, что все они не подходят для пола в ванной, на кухне и санузле. Для помещений ванной комнаты и санузла лучше использовать керамическую плитку. Главное в конструкции пола второго этажа предусмотреть хорошую гидроизоляцию в местах с повышенной влажностью.

Пирог пола первого этажа в каркасном доме

Свайный фундамент

Укладка пола в домах на свайном фундаменте имеет специфическую особенность –множество расположенных в одной плоскости опор, что позволяет уложить на них лаги и сформировать черный пол.

Если промежутки между сваями велики, то перед установкой лаг перпендикулярно к опорам я монтирую брусья, на которые укладываю лаги с заранее рассчитанными интервалами.

Далее пирог пола каркасного дома на винтовых сваях устраивается в следующей последовательности:

1. Монтаж опорного бруска по нижнему контуру лаг и несущего настила из досок 25 мм водостойкого ДСП или ОСП.

2. Укладка гидроизоляционной пленки. Полотна ложатся внахлест примерно в 15 см с обязательной проклейкой скотчем. Полосы укладываются на лаги с охватом их боковых сторон, опускаются на настил. Так образуется влагонепроницаемое покрытие, позволяющее максимально продлить срок службы настила и опор.

3. Затем между лагами до их верхних плоскостей я размещаю утеплитель. Насыпные материалы (шлакобетон, керамзит и т.д.) засыпаю и выравниваю. Минеральную вату или пенополистирол нарезаю с таким расчетом, чтобы части вплотную размещались в пространстве между лагами. Стыки и имеющиеся щели наполняю монтажной пеной и дополнительно проклеиваю полоской скотча, не допуская зазоров, через которые может циркулировать воздух.

4. На теплоизолятор помещаю пароизоляционную мембрану. На ней по граням лаг закрепляю бруски, создающие воздушный зазор между лагами и пароизоляционным слоем.

5. Монтирую настил чернового пола.

Ленточный фундамент

При использовании ленточного фундамента под несущими стенами находится сплошное бетонное основание. Сетка опор отсутствует, лаги закрепляются только по краям и провисают по всей длине.

При значительной величине пролетов необходима установка дополнительных опор во избежание чрезмерного прогиба лаг (он не должен превышать 1/200 часть длины). В таком случае первичный ряд брусьев я не укладываю, а увеличиваю толщину лаг или использую сдвоенные балки.

Пирог пола каркасного дома на ленточном фундаменте создается в такой последовательности:

Устанавливаю опорные рейки и монтирую нижний настил.
Укладываю гидроизоляцию.
Монтирую теплоизолятор.
Устанавливаю верхний слой пароизоляционного материала, закрепляю рейки контробрешетки.

Монтирую настил чернового пола.

Монолитный (плитный) фундамент

Основание такого типа представляет собой прочную бетонную плиту, одновременно выполняющую функции перекрытия первого этажа.

Пирог пола первого этажа в каркасном доме на монолитном фундаменте я устраиваю в таком порядке:

На плиту наношу гидроизоляционный слой – рубероид, толь, иные рулонные материалы или заливаю расплавленным битумом.
Монтирую лаги.
В пространство между лагами укладываю (или засыпаю) утеплитель.
Размещаю верхний пароизоляционный слой.

Монтирую настил чернового пола.

Независимо от типа фундамента в местах размещения тяжелой бытовой техники и оборудования (насосов, бойлера и т.п.), перегородок или лестниц требуется выполнить усиление пола. На площадке под камином или печью укладывается базальтовая стекловата либо иной негорючий утеплитель, а под чистовым полом – асбестоцементный лист.

строю сам — 100% гарантирую качество

Все работы выполняю лично, у меня своя бригада

По началу занимался кровлями, но уже более 12 лет строю каркасные дома

Стройматериалы без наценки

все материалы вам привезу по закупочной цене (сравните мои сметы)

99% довольных заказчиков которые рекомендуют меня друзьям

за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил

Особенности монтажа своими руками

Выбор материала. Пол каркасного дома может состоять из различных материалов: деревянных досок, фанеры, ДВП, ДСП и других. При выборе материала необходимо учитывать не только цену, но и его качество, прочность и практичность. Деревянные доски обладают хорошей звукоизоляцией, но требуют регулярного ухода; фанера является прочным и практичным материалом, но требует обработки антисептиками; ДСП и ДВП имеют низкую стоимость, но необходимы дополнительные работы по их обработке.

Подготовка к монтажу. Перед укладкой пола необходимо установить все настилы и плинтусы, а также проверить плоскость основания. Если поверхность не ровная, ее необходимо выровнять. Также нужно обработать основание антисептиком и уложить изолирующий материал.

Монтаж пола. При монтаже пола необходимо учитывать, что деревянные доски нужно укладывать на расстоянии друг от друга, чтобы избежать риска скрипа и шатания. Расстояние между досками должно составлять не более 20-25 см. Фанера и ДСП укладываются в виде листов, которые нужно прикрепить к каркасу при помощи саморезов или скоб

Важно не пропустить момент фиксации в швах и углах

Отделка пола. После монтажа пола можно приступать к его отделке. Наиболее популярной отделкой является ламинат, который легко укладывается и имеет разнообразные варианты рисунка. Также возможна отделка ковролином, линолеумом, коричневым паркетом и другими видами напольных покрытий, которые подходят для деревянных полов.

Черновой пол для каркасного дома: особенности устройства

Основное предназначение чернового пола в каркасном доме

Черновой пол является первым, т.е. нижним этажным полом в каркасном доме. Он служит для утепления каркасной конструкции, размещения внутренней канализации и инженерных коммуникаций между первым и вторым этажами. Как правило, черновой пол не используется в качестве рабочей поверхности и покрытия пола. Существует два варианта чернового пола: из глины и щебня.

Черновой пол из глины

Черновой пол из глины является более дешевым и экологически чистым вариантом устройства нижней поверхности этажа. Он состоит из двух слоев: первый слой — грунтовая подушка, второй слой — глина с мелким щебнем и опилками. Глина, помимо утепления, предотвращает продукты разложения попадание в воздух помещения. Но она хуже с нагрузкой, чем щебеночный пескобетон, что может быть фактором не наилучшей износостойкости.

Черновой пол из щебня

Черновой пол из щебня напоминает немного бетонную стяжку, но он более пористый. Фактически это щебеночный бетон, состоящий из щебня, песка и цемента. Он обладает хорошей термоизоляцией и высокой износостойкости, соответственно может выдержать высокую нагрузку. Недостаток его в том, что цемент гораздо менее экологичен, чем глина и щебень.

Вывод: выбор чернового пола стоит согласовывать с архитектором и инженером по технологии строительства каркасного дома, а также учитывать материалы использованные вокруг (на фасаде). Также стоит заметить, что сейчас применяют другие варианты устройства чернового пола, например, с множеством слоев системы утепления и различных заполнителей, главное, чтобы использованные материалы соответствовали всем необходимым стандартам и отвечали задачам, поставленным на этапе проектирования.

Пошаговая инструкция по возведению полов

Даже если вы не собираетесь делать полы в возводимом каркасном доме своими руками, рекомендуем вам изучить порядок проведения работ чтобы проконтролировать исполнителей.

Подготовка

Первым этапом исследуется фундамент и проверяется, насколько он имеет ровный уровень. Для этого нужно измерить его высоту в разных частях и проверить диагонали. В случае обнаружения погрешностей их исправляют. Следом в фундаменте сверлятся отверстия и устанавливаются анкера для закрепления лежней. После проводится гидроизоляция фундамента с помощью мастики и специальной пленки.
