Фильтрация воздуха
После года эксплуатации озадачился вопросом замены фильтров. Решил поискать на рынке, какие есть аналоги.
Вариант 1 — купить фильтрующий материал и сшить фильтр самому.
- разобрал один старый фильтр и сделал выкройку — размер листа 350х2000 мм.
- ниже фото материала:
- Материал прогрессивной плотности. Снаружи рыхлый, внутри — очень плотный.
- NF300 — очень похож на то, из чего был сделан оригинальный фильтр. Легко гнется, сшить из него фильтр легко.
- NF500/PS — очень плотный, даже жесткий. Сделать из него что-то похожее на оригинал не получится.
- NF400/P — как раз то, что надо
- Шитьем пока не занимался.
Вариант 2 — заказать фильтр в сборе.
Качество изготовления отличное, идеально сел в родной корпус FFR 200. Для себя решил, что буду заказывать — это 2-3 кратная экономия к оригиналу.
Опыт эксплуатации
Наблюдения за расходом электричества:
- ноябрь 2012 — 613 кВт/ч (теплый месяц был)
- декабрь 2012 — 1208 кВт/ч
- январь 2013 — 1128 кВт/ч (не полный месяц — на новый год уезжали)
По расходу воздуха — держал все время на минимуме примерно 150-200 м3/час на всю квартиру. В целом результатом доволен.
Шума из решеток нет — то есть вообще нет.
Чтобы не сомневаться что вентиляция работает — наклеил на решетки новогодний дождик (на радость кошке).
Была жаркая неделя май 2013 — начал активно использовать кондиционер в режиме охлаждения.
- В режиме приточки расход порядка 300 м3/час (по 100 м3/час на комнату). Скорость на выходе из решеток — 1,2 м/с
- При включении канального кондиционера на максимальную скорость — расход — 600 м3/час, из них 300 м3/час с приточки и порядка 300 м3/час — рециркуляция. Скорость на выходе из решеток — около 3 м/с.
Субъективные наблюдения при работе кондиционера:
- Температура на выходе из решеток около 11 °C.
- Быстро охладить квартиру таким кондиционером (около 3,5 Квт по холоду) не получается. Но если он постоянно работает на минимальной скорости, то в квартире вполне комфортно (воздух на улице + 28).
- Основной комфорт, по моему мнению, достигается не за счет снижения температуры (не превышает 2-3 градусов), а за счет снижения влажности.
- Шум из приточных решеток не напрягает даже ночью. Решетки отлично регулируют воздушный поток, можно сделать так, чтобы не направлять на кровати детей.
- При скорости на выходе 2-3 м/с поток холодного воздуха проходит под потолком через всю комнату и нет сквозняка.
Из недостатков:
- Так как забор рециркуляционного воздуха сделан возле кондиционера, то в комнатах наблюдается существенный переток воздуха под дверью. При открытых межкомнатных дверях это не заметно, а вот если дверь закрыть — то чувствуется ощутимо.
- Нельзя регулировать температуру в отдельных комнатах. Вечером в восточной комнате хорошо, а вот западную хотелось бы еще охладить.
Характеристики системы
Для себя решил, что нужно минимум 80 м3 на комнату, с двумя людьми. Если хотите почувствовать свежесть, то нужно около 120 м3.
Приточная вентиляция:
- четыре комнаты, от 80 до 120 м3 на комнату
- вытяжка осуществляется в родные вытяжные каналы (2 канала: кухня+туалет, ванная)
- возможность балансировать воздушный поток между комнатами
- требования к фильтрации EU5-EU7
Кондиционирование:
- цель — охлаждение поступающего воздуха
- забор воздуха с улицы — до 300 м3
- рециркуляция в квартире — до 300 м3
- подача воздуха в каждую комнату (три комнаты) до 200 м3
Итого:
- в режиме вентиляции от 320 м3 до 480 м3 на квартиру.
- в режиме кондиционирования до 600 м3 на квартиру.
Приточные канальные модели
Функция замещения отработанных воздушных масс воздухом с улицы в полной мере реализована только у канальных кондиционеров, поэтому разберем их особенности эксплуатационные качества более подробно. Грамотно рассчитанная и установленная канальная сплит-система справляется и с задачами вентиляции, и с контролем над микроклиматом в помещениях.
Отличительные черты кондиционера с притоком
Рециркуляционные модели канальных кондиционеров (КК) по принципу работы близки обычным сплит-системам, однако они отличаются конструкцией и местом монтажа. Внутренние модули встраиваются в подвесные потолочные конструкции, а по каналам, соединяющих их с наружным блоком, циркулирует воздух.
Галерея изображений Фото изКомпрессорно-конденсаторный выносной блок монтируют с наружной стороны здания, а испарительный (или несколько испарительных) размещают внутри помещений, под декоративной отделкой потолка
Внутренний модуль канальных моделей отличается простым техничным дизайном, в отличие от традиционных комнатных сплит-систем. Часто видимой остается только лицевая часть – решетка
Воздушная масса через заборную решетку внутреннего модуля попадает внутрь воздуховодов, затем возвращается в комнату через распределительные решетки
Изогнутые воздуховоды и решетки создают сопротивление для движения воздуха, справиться с ним помогает довольно мощный вентилятор
Особенности конструкции канальной системы
Дизайн внутреннего блока КК
Циркуляция воздуха внутри системы
Канальный вентилятор для принудительной циркуляции
Так выглядит простая рециркуляционная модель, не способная подавать свежий воздух. Чтобы система могла выполнять приточную функцию, необходим встроенный обогреватель. Это регламентируется правилами СНиП, по которым нижний порог температуры воздушных масс, поступающих с улицы, должен быть +14 °С.
Если на улице температура воздуха выше -15 °С, с функцией обогрева справляется тепловой насос. Однако при более низких температурах используются модели кондиционеров с водяными или электрическими нагревателями. Оборудование, осуществляющее нагрев, может быть как дополнительно установленным, так и встроенным.
Система нагрева оснащена блоком автоматики, благодаря которому осуществляется регулировка подачи свежего воздуха в различных режимах, в зависимости от сезона. Управление автоматическим блоком производится при помощи пульта д/у
Программируемые приточные системы дороже обычных комнатных модификаций с настенной установкой, но они намного эффективнее и функциональнее их именно благодаря совмещению вентиляции и кондиционирования. Количество кислорода в воздухе соответствует санитарным требованиям, температура легко регулируется, а внешний вид не создает дискомфорта, так как все рабочие части системы находятся в невидимой зоне, над потолком.

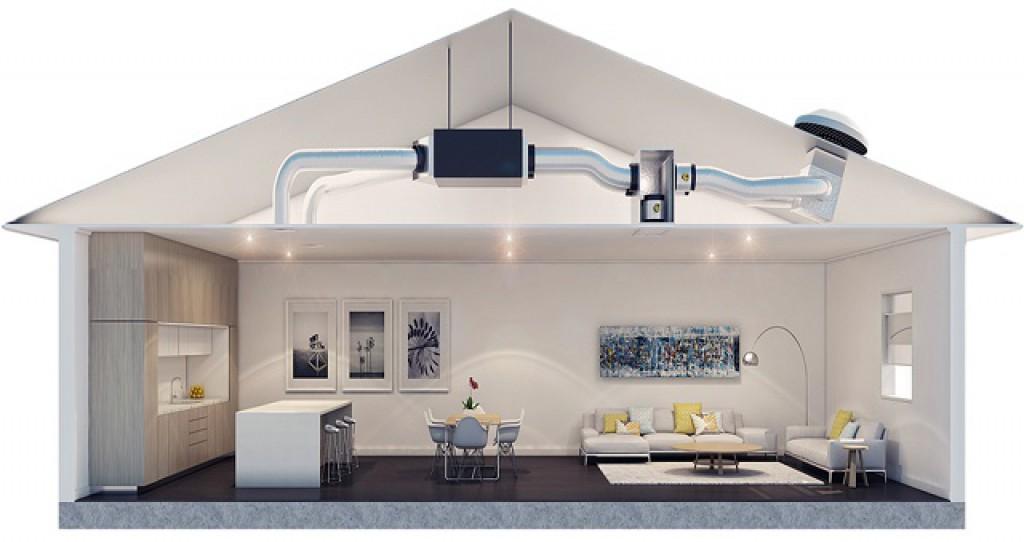

Принцип работы приточной системы
Для транспортировки воздуха с улицы в помещения предусмотрены воздуховоды, которых нет у обычных сплит-систем. Сначала воздух с улицы через наружный блок перемещается в утепленный канал, затем – в смесительную камеру. Там поступивший воздух соединяется с отработанным, освежая его.
Затем воздушная смесь проходит сквозь фильтры и, согласно выбранному режиму, обрабатывается. Происходит осушение, нагрев или охлаждение воздушных масс. После этого очищенный, профильтрованный, частично освеженный воздух заданной температуры поступает в помещения.
Канальные модификации с подмесом применяют в больших по объему помещениях, которые разделены между собой некапитальными перегородками. Это квартиры с потолками от 3 м, поликлиники, заведения питания, спортивные и образовательные учреждения, офисы и пр.
Как правило, поддерживаемая температура полностью зависит от сезона. Летом приточные канальные кондиционеры работают на охлаждение, зимой – на обогрев. В прохладный сезон достаточно функционирования теплового насоса, калорифер в этот период можно не применять.
Подключение канального кондиционера
- Холодопроизводительность — 3.50 кВт
- Потребляемая мощность (охлаждение) — 1.010 кВт
- Энергоэффективность (EER) — 3.61
- Расход воздуха (макс.) — 660 м3/ч
- Теплопроизводительность — 4.00 кВт
- Потребляемая мощность (нагрев) — 1.130 кВт
Как справедливо меня предупреждали мастера с форумов, мощности этого кондиционера не достаточно, чтобы быстро охладить 3 комнаты общей площадью 55 м2. Конечно, быстро охладить квартиру такая система не сможет, но в режиме постоянной эксплуатации она отлично справляется с поддержкой комфортной атмосферы (Московская область, окна на запад). Летом кондиционер включен круглосуточно на средней скорости, на ночь увеличиваю температуру до 26 гр. На линию кондиционера поставил отдельный счетчик — получается примерно 10 кВт/час в сутки.
Кондиционер встроен в систему по следующей схеме:
- на входе стоит небольшой “светофор” на два входа по 200 мм
- первый вход забирает воздух из коридора
- второй вход соединен с каналом приточной вентиляции с улицы
- на выходе из кондиционера стоит “светофор” на 4 выхода по 160 мм
- для балансировки воздушной сети на двух коротких ветках стоят ирисовые регуляторы
- дополнительно сделан обход кондиционера “байпас” трубой 200 мм из приточки в “светофор”. Это режим используется для зимней эксплуатации, чтобы не гнать воздушный поток через кондиционер

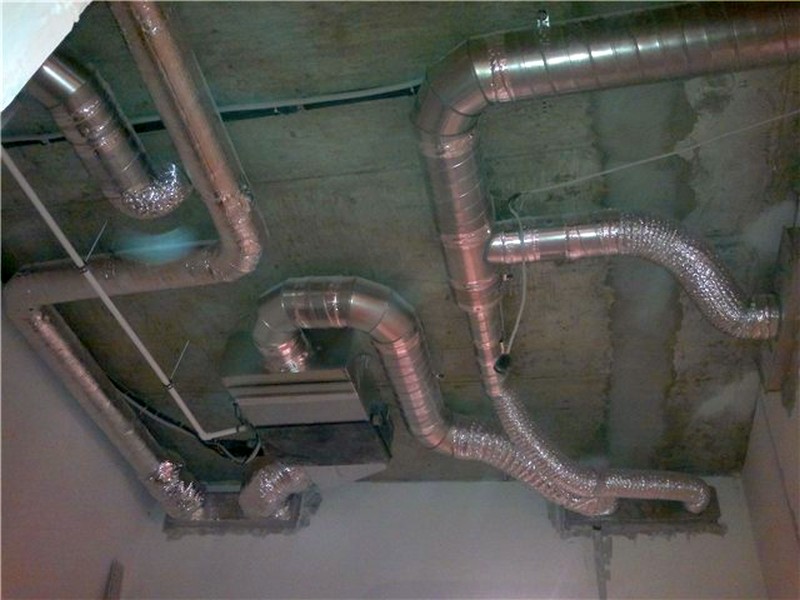

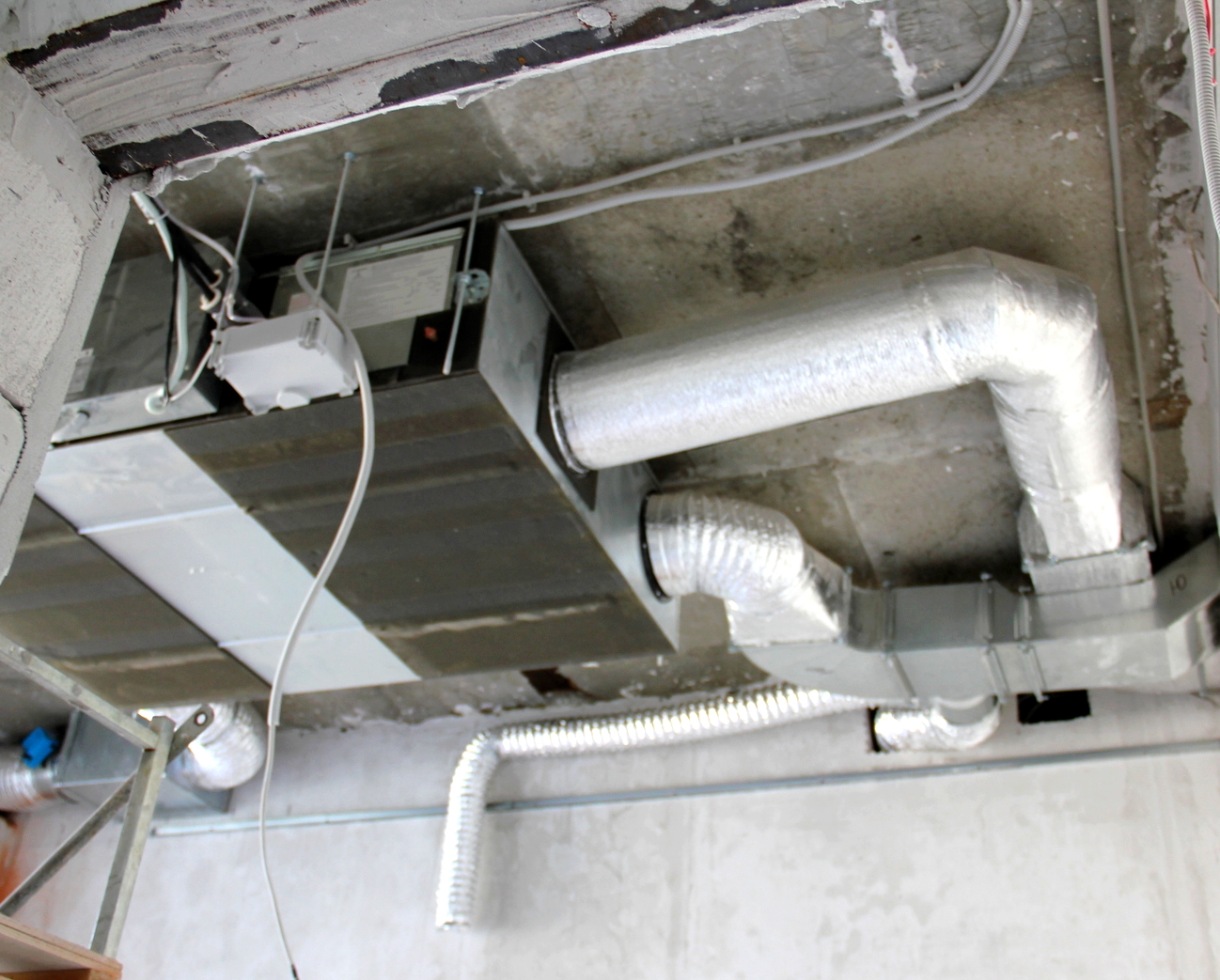

Фото монтажа:
Приточная вентиляция
- Input power — 115 W
- Input current — 0.874 A
- Air flow — max 979 m³/h
- Motor type — EC
Как я выбирал вентилятор:
- номинальный поток на квартиру планируется 200 м3 до 400 м3
- потери давления на фильтре тонкой очистки планировались от 75 до 250 Па
- общие потери на сети составляли около 150 Па
- итого мне нужно 400 м3 при внешнем давлении 400 Па
Ниже показана кривая производительности вентилятора от внешнего давления. Выбранная мной модель как раз укладывается в предельные характеристики.
Фото монтажа:
- перед вентилятором стоит фильтр грубой очистки и шумоглушитель
- после вентилятора стоит клапан, чтобы заглушить систему, и фильтр тонкой очистки
- далее стоит канальный подогреватель и еще один шумоглушитель
- в коридоре стоит еще один фильтр тонкой очистки для фильтрации воздуха в кондиционер (рециркуляция)
Переход на водяной подогрев
Закончился 2013 год эксплуатации приточки совместно с канальным кондиционером. Было потрачено 6700 КВт электроэнергии. Большая часть пошла на нагрев воздуха зимой электрическим калорифером.
Запланировал переход с электричества на воду. Из чего будет состоять система:
Контролер автоматики — OPTIMUS 911. Выбрал его по нескольким причинам:
- умеет управлять моим вентилятором по сигналу 1-10 В
- умеет одновременно управлять водяным нагревателем по сигналу 1-10 В и плавно электрическим калорифером по ШИМ. Электрический калорифер подключается, если у водяного не хватает мощности.
- умеет автоматически снижать скорость вентилятора, при снижении температуры обратной воды ниже дежурного значения.
- имеет несколько режимов защиты от замораживания: по температуре воздуха, по температуре обратной воды, по капиллярному термостату.
Водяной калорифер Systemair VBC 200-2
Смесительный узел с трехходовым краном и приводом управления по сигналу 1-10 В
Рециркуляционный насоса для малого контура
Параметры системы отопления:
- Давление в системе отопления 6-10 Атм
- Температура — от 45 °C (на улице 0 °C) до 70 °C (на улице -28 °C)
Несколько фоток, во что превратилась система после перевода на воду
так выглядят электрический и водяной калориферы
щиток автоматики
смесительный узел
Внешний вид и конструктивные особенности
Техническое устройство определяет параметры канального кондиционера. Внешний блок, как и у всех моделей сплит-систем монтируется снаружи на фасаде стены, — он предназначен для отвода тепла за пределы помещения. Также в нем производится сжатие газообразного фреона в жидкое состояние посредством компрессорной установки. Фреон является основным хладагентом.
Для монтажа внутреннего блока используется пространство над подвесным потолком или специально оборудованная ниша. Этот блок отвечает за подачу охлажденного воздуха в помещения. Конструкция внутреннего блока позволяет одновременное обслуживание нескольких комнат, например, двух соседних спален или офисов. Для этого используются специальные отводные каналы.
Перед описанием технических характеристик канальных кондиционеров, необходимо определиться со способом применения данного устройства. Для этого необходимо определиться со следующими вопросами:
- Воздух будет только охлаждаться или еще необходим его нагрев?
- Кондиционер будет частью приточно-вытяжной вентиляции или самостоятельной установкой?
Данные вопросы определят не только параметры необходимой модели, но и методику монтажа.
Вентиляционные решетки
Решетки лучше заказывать в комплектации с регулятором — очень удобно регулировать поток или, например, отключить одну из комнат.
Основное преимущество таких регулируемых решеток — можно создать воздушную струю с прилипанием к потолку, которая “пробивает всю комнату”.
Например, так выглядит распределение воздушного потока в моей комнаты (4,5 х 3,5 м, высота потолков 2,7, расположение решетки в 15 см от потолка в углу комнаты) при разном расходе воздуха (температура в комнате 20 С, температура подачи 20 С):
60 м3 и терминальной скорости потока 0,1 м/с
120 м3 и терминальной скорости потока 0,2 м/с
250 м3 и терминальной скорости потока 0,3 м/с
Вытяжка для кухни и зонта
Заодно с приточной вентиляцией решил сделать и “правильную” вытяжку для кухни.
- в качестве вытяжного вентилятора поставил Systemair К 160M на 500м3/час
- перед вентилятором стоит глушитель длиной 1 м
- перед глушителем — простой фильтр, чтобы ловить жир с кухонного зонта и обратный клапан подпружиненный
- все собрано 150 трубой, на этот раз пластиком
- родной вентилятор из кухонной вытяжки не включается
Параллельно собрал 125 трубой естественную вытяжку из кухни, так же с обратным клапаном, который подпружинен в открытом состоянии (при включении вытяжного вентилятора обратный клапан закрывается). Отвод от естественной вытяжки сделал в кладовку и уменьшил сечение.
Все собрано в кладовке, которая граничит с кухней.
Результат мне понравился. Шума от вытяжки практически нет, даже на максимуме. Мощность вентилятора впечатляет, мелкий песок, который был в трубе засосал как пылесос.
И главное, благодаря глушителям, я перестал слышать рабочих с верхнего этажа (звук шел через вентиляционную шахту).
Фото монтажа:
Дополнительно в туалете поставим маленький глушитель и ирисовый клапан для регулировки потока. Без регулировки тяга была такая, что зимой на туалете невозможно сидеть — сдувает. После ирисового поставил обратный клапан.
Преимущества
Положительных возможностей у канальных кондиционеров много, все они будут перечислены далее. Но следует помнить, что ошибки в монтаже могут свести их на нет.
Обслуживание сразу нескольких помещений
Само назначение канальных кондиционеров заключается в том, чтобы кондиционировать воздух сразу в нескольких комнатах или помещениях в одном здании. Это осуществляется за счет прокладки отдельных воздуховодных магистралей от одного внутреннего блока. При этом нет необходимости монтировать в каждую комнату индивидуальный внутренний блок.
Скрытый монтаж
Снаружи остается только распределительная решетка, а весь корпус внутреннего блока будет скрыт за подшивным потолком. Это позволит не только сохранить полезное пространство, но и сохранить дизайн помещения.
Низкий шумовой показатель
Если монтаж осуществлен правильно, то внутренний блоки работают практически бесшумно при равномерном распределении воздуха. Диапазон шума можно сравнить с шепотом человека, который находится на удалении в 10 м.
Подмес свежего уличного
О данном преимуществе было сказано выше. Напомним, что многие модели способны добавлять к циркуляции до 30% свежего воздуха с улицы. Также система может быть совмещена с капитальной системой вентиляции, которой обеспечено помещение.
Цифровое и дистанционное управление
В заключение о преимуществах укажем, что управление данной системой осуществляется посредством дистанционного пульта. В некоторых случаях на стену монтируется выносной пульт. Цифровое оснащение позволяет «коннектить» кондиционер со смартфоном или планшетом.
О чем следует помнить при покупке канального кондиционера (канальника)
Канальные кондиционеры – весьма специфический вид оборудования, который, можно сказать, совмещает в себе элеметны кондиционирования и вентиляции. С одной стороны это внутренний блок кондиционера, который служит для охлаждения воздуха в помещении. С другой стороны, к канальнику подцепляют воздуховоды и делают разводку по помещениям, словно это система вентиляции.
Напор вентилятора и его регулирование
О параметрах воздушного напора уже было сказано раньше
Но этот параметр имеет большую важность при подборе кондиционера. Чрезмерный напор воздуха – это отрицательное явление, которое может привести к появлению постороннего шума и повышению расхода электроэнергии. Сопротивление воздуховодов для воздушного потока рассчитывается заранее для подбора модели с подходящим параметром давления воздуха
Если расчет произвести не удается, то целесообразным будет приобретение модели с возможностью регулировки напора воздухопотока. Такой опцией оснащаются модели всех ценовых сегментов
Сопротивление воздуховодов для воздушного потока рассчитывается заранее для подбора модели с подходящим параметром давления воздуха. Если расчет произвести не удается, то целесообразным будет приобретение модели с возможностью регулировки напора воздухопотока. Такой опцией оснащаются модели всех ценовых сегментов.
Не забудьте про воздуховоды, клапана и решетки!
Следует понимать, что кондиционеры канального типа это не просто устройства с внешней панелью, а весомая часть инженерных коммуникаций. Поэтому выявление недочетов и их исправление после установки обойдется в большие финансовые затраты. Конструкция после установки будет иметь множество разветвлений, поэтому необходимо тщательно проработать схему монтажа. При неправильном или некачественном монтаже кондиционер нельзя будет вывести на рабочие параметры и режим работы.
Внутренний блок должен быть закреплен надежно, так как малейшая вибрация приведет к износу вентилятора и возникновению постороннего шума при работе
Также важно помнить, что канальный кондиционер нуждается в регулярном обслуживании, – для этого мероприятия должен быть обеспечен доступ к комнатному блоку устройства. Это может быть скрытый лючок или иное инженерное решение
Нужны ли адаптеры для канального кондиционера
Часто возникает вопрос, надо ли ставить адаптеры на входе и выходе канального кондиционера. Ответ на этот вопрос зависит от количества обсулживаемых помещений.
Если помещений несколько и в каждое из них нужна разводка воздуховодов, то адаптеры обязательно нужны, как на стороне всасывания, так и на стороне нагнетания.
Обычно на входе (красный адаптер 1) и выходе (синий адаптер 2) из канального кондиционера предусматривают адаптеры (камеры статического давления, коллекторы) для лучшего распредления воздуха
Если помещение одно, и кондиционер установлен непосредственно в нем, то можно обойтись без адаптера на стороне всасывания.
Ну а если у кондиционера нет разводки, и он выдувает воздух напрямую в решетку, то не нужен и адаптер на стороне нагнетания.
Пример монтажа канального кондиционера, когда можно обойтись без адаптеров. Чаще всего так делают в номерах отелей: устанавливают кондиционер в подшивном потолке приходей. Но в помещении, скорее всего, будет слышен шум при работе кондиционера.
Почему адаптер на выходе из кондиционера лучше все-таки ставить
На выходе из канального кондиционера адаптер и воздуховоды лучше всё-таки предусматривать, так как они поглощают шум вентиялтора, и в помещениие этот шум уже не прокникнет. На шум канальника с адаптером и воздховодами жалуются в 3-4 раза меньше, чем на шум от канальника без адаптера.
Монтаж
Монтаж канальных кондиционеров занимает больше времени, чем установка той же сплит-системы. Дело в воздуховодах: их необходимо не только закрепить на потолке и подключить к системе, но и рассчитать длину. Мы разбили монтаж на несколько этапов.
Установка блоков
Мы предлагаем следующую схему монтажа:
Выберите место для монтажа. В идеале проект должен составить грамотный специалист, который сможет учесть как технические, так и эстетические особенности. Наружный блок лучше установить на северной или западной стороне. При необходимости продумайте установку козырька для внешнего блока;
Смонтируйте кронштейн для наружного блока, а затем поставьте на него и сам кондиционер. Между кронштейном и аппаратом не забудьте положить резиновые прокладки-виброгасители. Блок должен быть смонтировать строго горизонтально, без перекосов. Во время установки используйте строительный уровень. Расстояние между блоком и стеной — 10-15 см;
В наружной стене просверлите два отверстия. Одно — диаметром около 8-10 см. Через него будут выводиться коммуникации. Второе отверстие по диаметру должно совпадать с диаметром воздуховода, который предназначен для подмеса свежего воздуха;
Установите внутренний блок. Лучше всего монтировать его прямо к потолку или стене. Используйте прочную монтажную пластину и виброгасящие резиновые прокладки;
От внутреннего блока прокладывается основная электролиния для питания кондиционера. Затем от внутреннего к наружному блоку прокладывается вспомогательная (межблочная) линия. Не стоит подключать аппарат к квартирной электросети, она может не выдержать большой мощности кондиционера. Обязательно нужно поставить автомат и УЗО. Это залог безопасности и комфортной эксплуатации системы кондиционирования.
Монтаж фреоновой магистрали
Рассчитайте длину фреоновой трассы и добавьте к этой цифре еще 1 метр. Магистраль должна быть с запасом;
Нарежьте медные трубки в соответствии с расчетам. Используйте труборез. Ни в коем случае не применяйте ножовку! При резке труб ножовкой металлическая стружка попадает внутрь, что впоследствии негативно влияет на работу системы;
Согните трубы в нужных местах при помощи трубогиба. Не стоит выполнять эту работу вручную. Сгиб должен быть плавным, без заломов. Этого невозможно добиться, если сгибать трубы руками;
Наденьте теплоизоляционный материал на трубки. Либо сразу купите теплоизолированные;
Сделайте развальцовку концов трубок. При помощи фланцев присоедините трубки к штуцерам блоков. Затягивайте крепеж с достаточной, но не избыточной силой.
После монтажа ОБЯЗАТЕЛЬНО нужно проверить герметичность всех соединений. Для этих целей традиционно используют мыльный раствор и насос. Раствор наносится на все соединения, после чего с одному концу магистрали присоединяет насос. Накачивая воздух, наблюдайте за соединениями. если где-то появились пузыри, значит есть утечка.
Заключительный этап
Монтаж почти закончен. Осталось выполнить несколько заключительных задач. В частности, необходимо смонтировать воздуховоды и произвести вакуумирование системы. Подробно о вакуумировании мы рассказывали ранее. Обязательно прочтите, чтобы детальнее разобраться в этом вопросе.
После вакуумирования система заправляется фреоном и тестируется. На тестирование уходит около часа. Режимы работы не переключаются мгновенно. Чтобы охлаждение полностью сменилось на обогрев, нужно подождать 5-15 минут. Поэтому процессс проверки работоспособности занимает так много времени.
Борьба с шумом
- высокий шум вентиляторов при использовании стандартных регуляторов, особенно в диапазоне от 0 до 50%
- низкий ресурс — примерно 2 года непрерывной работы и они начинают гудеть
- низкое давление — с трудом продавливает фильтр
В новой квартире решил сделать приточку на промышленных компонентах.
В первую очередь, у меня были высокие требования к шуму. А из источников в приточке несколько:
- шум двигателя вентилятора, особенно при регулировании. Если регулятор симисторный, то от шума ни куда не деться. Либо переходить на трансформаторный регулятор, либо использовать вентиляторы с EC двигателями, которые управляются сигналом 0-10 В.
- шум в каналах. Здесь все просто, нужно снизить скорость воздушного потока до 1,5-2 м/с и повысить жесткость каналов. Отказаться от прямоугольных пластиковых и гибких и перейти на витые оцинкованные.
- шум в распределительных устройствах. Нужно во первых создать перед решеткой зону статического давления и, во вторых, понизить скорость в самой решетке.
Разводка воздуховодов
Например:
- при расходе 120 м3 желательно использовать трубу диаметром 160 мм, скорость потока при этом составит — 1,66 м/с, потеря давления — 1,8 Па на метр трубы
- при расходе 250 м3 желательно использовать трубу диаметром 200 мм, скорость потока при этом составит — 2,21 м/с, потеря давления — 2,2 Па на метр
- при расходе 250 м3 и диаметре 160 мм скорость потока составит 3,45 м/с, потеря давления резко увеличится до 6,6 Па на метр
- при расходе 300 м3 и диаметре 200 мм скорость потока составит 2,65 м/с, потеря давления — 3,1 Па на метр
Входной воздуховод я решил использовать 200 мм, разводку по комнатам сделать 160 мм. Все трубы и камеры обклеил пенофолом 5 мм
При стыковке воздуховодов нужно обращать внимание на навивку, чтобы она шла в одном направлении
Нитки каналов в комнаты у меня короткие (кроме одной), я решил заложиться на более мощный вентилятор, в надежде, что он прокачает всю сеть.
Вход выполнен со стороны балкона, обсадная труба 250 мм, внутри нее проходит приточная труба 200 мм + провода.
В комнатах смонтированы камеры статического давления.

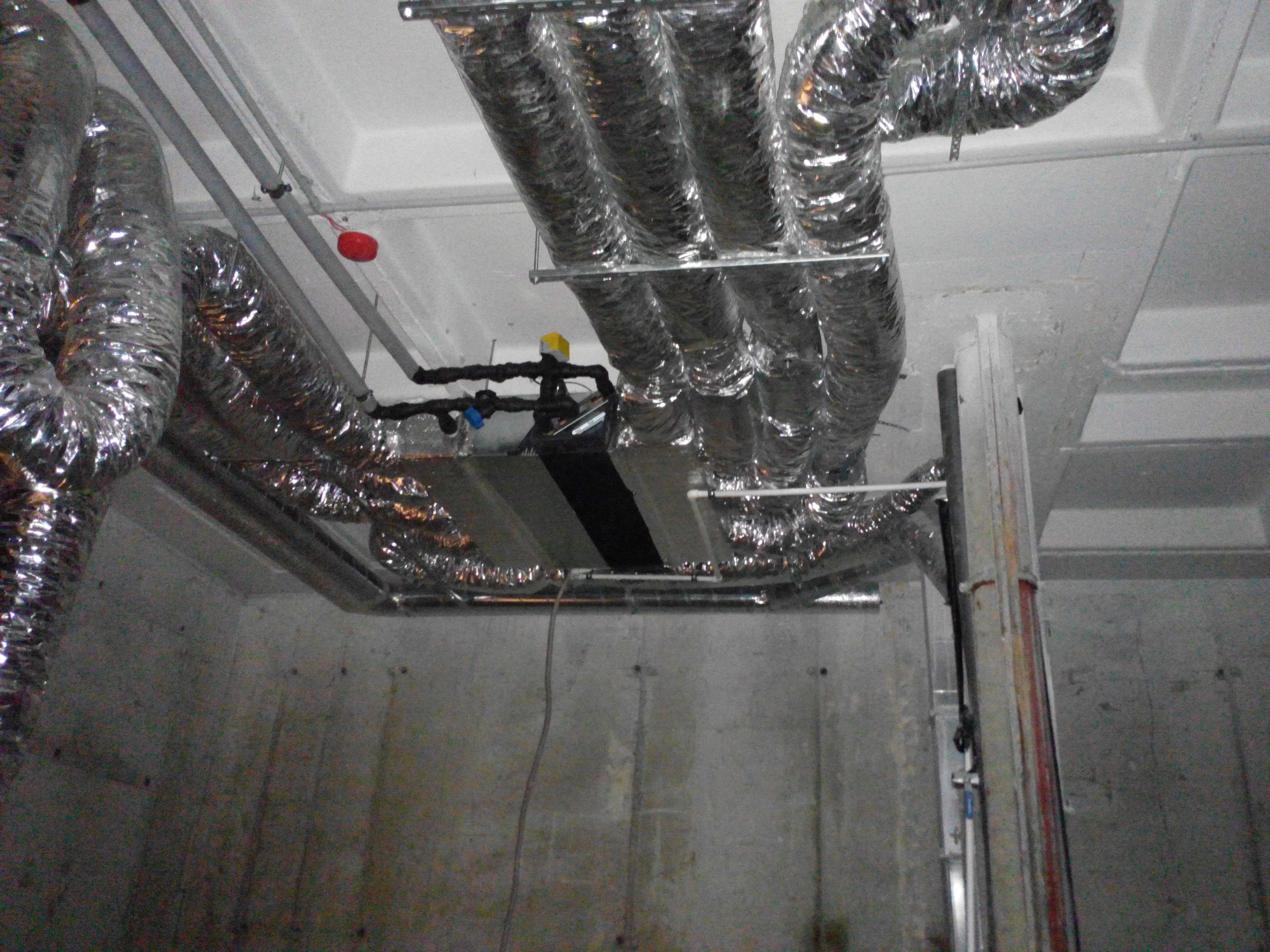

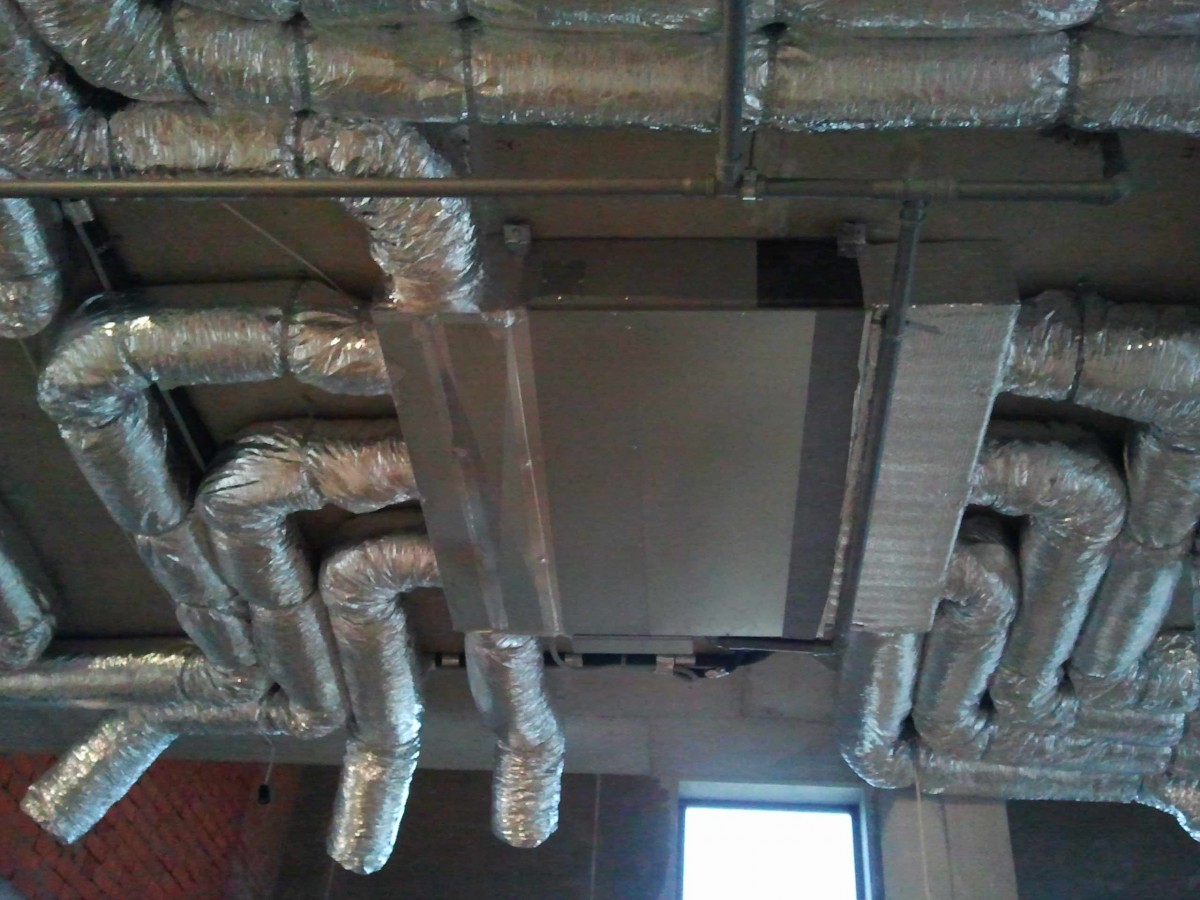

Подборка фото:
Недостатки
К недостаткам относятся только нюансы, которые связаны с монтажом данного устройства.
Уменьшение высоты потолков
Поскольку канальный кондиционер устанавливается в полость над подшивным потолком, то это потребует уменьшения высоты капитального потолка на 15-40 см. в зависимости от модели.
Сложный монтаж и подключение
Монтаж и последующие подключение системы лучше доверить квалифицированным специалистам, так как при самостоятельной работе могут быть совершены серьезные промахи. Они в любом случае скажутся на эффективности использования устройства. При выборе установки также следует положиться на мнение профессионалов, способных выполнить правильный расчет и последующий подбор.
Отсутствие индивидуальной регулировки температуры
Нельзя регулировать температуру индивидуально для каждого помещения, так как параметры задаются во внутреннем блоке, а распределение осуществляется через систему воздуховодов.
Кроме того, следует отметить, что данные установки имеют высокую стоимость.
Данная статья открыла нюансы, которыми следует руководствоваться при выборе канального кондиционера. Представленные преимущества и недостатки, правила монтажа и описание технических параметров формируют точное представление о том, что такое канальный кондиционер и как применить его с максимальной эффективностью.
Общая информация
Канальный кондиционер — разновидность системы кондиционирования, предназначенная для охлаждения, нагрева, вентилирования и осушения воздуха. На рынке представлены модели как для бытового использования, так и для интенсивной эксплуатации на промышленных предприятиях.
Ключевая особенность канального кондиционера — развитая сеть воздуховодов. Отсюда и пошло название «канальный», поскольку такая система кондиционирования состоит из множества каналов. Их выводят в разные комнаты, подключив при этом к одному наружному блоку. Благодаря такой особенности вы можете использовать канальный кондиционер в нескольких помещениях одновременно.
Бытовые канальные кондиционеры могут монтироваться в потолке, стене или полу. В наших реалиях чаще всего встречается именно потолочный монтаж, поскольку после установки всю неприглядную техническую часть кондиционера можно закрыть навесным потолком, сделав в нем отверстия для воздуховодных решеток.

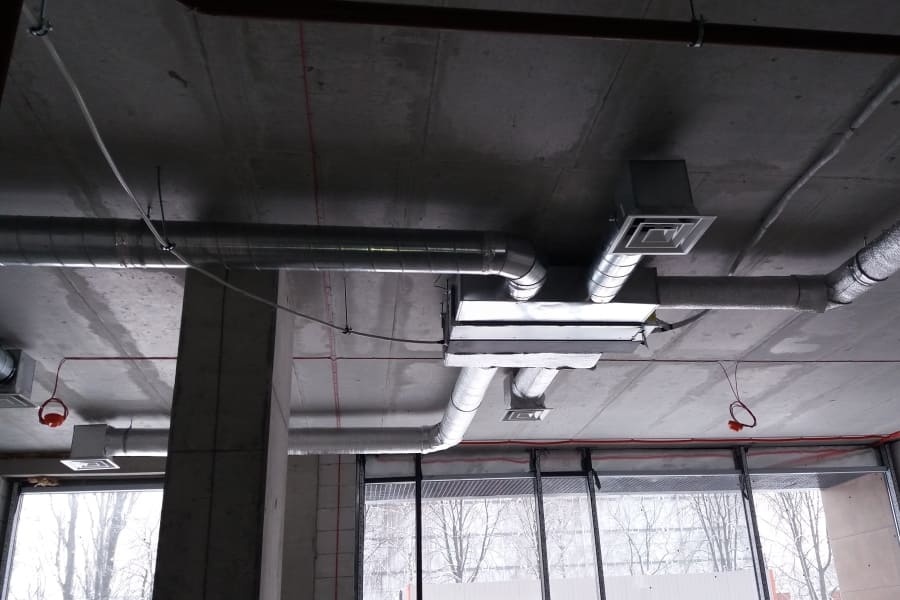

В промышленных помещениях частенько отказываются от эстетического монтажа канального кондиционера. Воздуховоды крепят к потолку и ничем не закрывают, они остаются видны. Грамотные дизайнеры умудряются вписать такие технические «подробности» даже в интерьер ресторанов, особенно, в стиле лофт.
А еще канальные кондиционеры оснащаются более мощным вентилятором, чем стандартные сплит-системы. Через каналы проходит бОльшее количество воздуха, и нужен по-настоящему мощный вентилятор, чтобы направить эти потоки в помещение.
Особенности канальных кондиционеров
При выборе канального кондиционера важно понимать, с какими особенностями вы столкнетесь во время монтажа, эксплуатации и обслуживания такого устройства. Достоинства:. Достоинства:
Достоинства:
Возможность использования в нескольких помещениях одновременно, что выгодно выделяет канальный кондиционер на фоне стандартной сплит-системы;
Меньшая стоимость монтажа и эксплуатации по сравнению с мультисплит-системой;
Скрытый монтаж. На виду только аккуратные решетки воздуховодов, вся техническая «начинка» спрятана под навесным потолком;
Большинство канальных кондиционеров оснащаются функцией подачи свежего воздуха, что очень удобно в условиях маленькой квартиры.
Недостатки:
Монтаж возможен только в помещениях с высокими потолками, поскольку воздуховоды отнимают немало места над головой. Также учтите, что потом дополнительно монтируется навесной потолок, который тоже отнимает полезную площадь;
Канальный кондиционер нельзя настроить на разную температуру в зависимости от помещения. Если установить +20 градусов, эта температура будет поддерживаться в каждой комнате, где установлен воздуховод. Вы не сможете установить в одном помещении +20, а в другом +23.
-
Как видите, недостатков всего два. Но они могут оказаться существенными, если вы планируете монтаж в стандартной «хрущевке» или хотите иметь возможность индивидуально контролировать температуру в каждой комнате
Кстати, если последний фактор для вас особенно важен, обратите внимание на мультисплит-системы. Они стоят дороже канальных кондиционеров, но дарят неоспоримую свободу в настройке режима работы
Автоматика
Сделал небольшой щиток:
В щитке оставил запас для контролера автоматики и небольшого трансформатора. Схема максимально простая:
- основной выключатель, который отключает и приточку и кондиционер.
- отдельный выключатель на кондиционер
- отдельный выключатель на калорифер
- маломощное реле (1А) подключено к выключателю скорости вращения вентилятора приточки (0-10В)
- маломощное реле коммутирует два реле — 16А-на вентилятор и 25А-на контролер управления калорифером
Датчик температуры поставил в канале сразу после входа воздуховода в квартиру.
1-работает только приточка и калорифер
- приточка гонит воздух в обход канального кондиционера
- скорость воздуха на выходе их решеток — 0,8 м/с (соответствует расходу примерно 60 м3/час, 250 м3/час на всю квартиру).
- воздух из решетки распространяется не очень далеко, практически сразу падает на пол.
- комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
- температура на регуляторе установлена на 20 °C. На выходе из решеток температура около 21 °C.
- расход электричества несколько удручает, за ночь — 10 кВт/час (на улице было примерно +5 °C)
2-работает приточка и канальный кондиционер в режиме нагрева
- приточка гонит воздух в канальный кондиционер
- кондиционер дополнительно забирает воздух из квартиры
- скорость воздуха на выходе их решеток — 2,0 м/с (соответствует расходу 150 м3/час, 600 м3/час на всю квартиру, из которых 200-300 м3/час из приточки).
- кондиционер работает в режиме нагрева. На выходе из решеток температура около 40 °C.
- воздух из решетки распространяется на всю комнату.
- комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
- расход электричества за ночь — 5 кВт/час
- Этот режим мне нравится больше всего. Мы замечательно отапливаем всю квартиру.
- Одна проблема — за ночь наружный блок кондиционера полностью замерзает и превращается в большой морозильник.
